CATIA V5 100个使用技巧
CATIA基本操作技巧与快捷键(2024)
性能优化建议
03
关闭不必要的图层、减少复杂图形的显示细节、定期保存工作
文件等，以提高软件运行效率。
12
03
CATALOGUE
实体建模基础操作指南
2024/1/30
13
拉伸、旋转等实体建模方法介绍
拉伸
通过选择草图轮廓并指定拉伸方 向和距离，可以快速创建拉伸特 征。拉伸可以是盲孔、通孔或对 称拉伸，适用于创建各种形状的 实体。
曲面修补与拼接
对已有曲面进行裁剪、延伸、缝合等操作，实现曲面间的平滑过 渡。
曲面变换与复制
运用镜像、阵列等工具，快速复制和变换曲面，提高设计效率。
2024/1/30
19
复杂曲面构建策略分享
分治策略
将复杂曲面分解为若干简单曲面，分别创建后 再进行组合。
过渡曲面构建
利用圆角、倒角等工具创建过渡曲面，实现不 同曲面间的平滑连接。
2024/1/30
求和
将两个或多个实体合并为一个实体，适用于创建复杂的组合体。求和操作可以消除重叠部分，并自动修复可 能产生的缝隙。
求差
从一个实体中减去另一个实体，用于创建空心结构或复杂的内部形状。求差操作可以精确控制被减去的部分 ，保留需要的结构。
求交
获取两个或多个实体的交集部分，适用于创建共享边界或相交部分的实体。求交操作可以精确提取交集，生 成新的独立实体。
CATIA基本操作 技巧与快捷键
2024/1/30
1
contents
目录
2024/1/30
• 工作环境与界面介绍 • 基本图形绘制技巧 • 实体建模基础操作指南 • 曲面设计进阶技巧探讨 • 快捷键设置与运用提高工作效率 • 总结回顾与拓展学习资源推荐

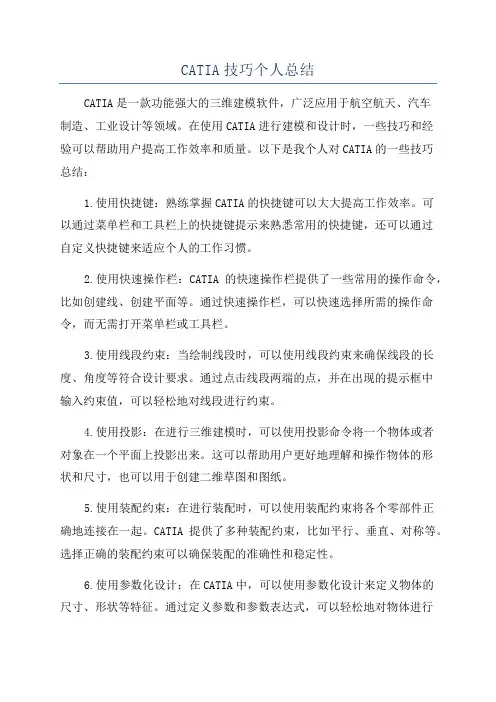

CATIA技巧个人总结
CATIA技巧个人总结CATIA是一款功能强大的三维建模软件，广泛应用于航空航天、汽车制造、工业设计等领域。
在使用CATIA进行建模和设计时，一些技巧和经验可以帮助用户提高工作效率和质量。
以下是我个人对CATIA的一些技巧总结：1.使用快捷键：熟练掌握CATIA的快捷键可以大大提高工作效率。
可以通过菜单栏和工具栏上的快捷键提示来熟悉常用的快捷键，还可以通过自定义快捷键来适应个人的工作习惯。
2.使用快速操作栏：CATIA的快速操作栏提供了一些常用的操作命令，比如创建线、创建平面等。
通过快速操作栏，可以快速选择所需的操作命令，而无需打开菜单栏或工具栏。
3.使用线段约束：当绘制线段时，可以使用线段约束来确保线段的长度、角度等符合设计要求。
通过点击线段两端的点，并在出现的提示框中输入约束值，可以轻松地对线段进行约束。
4.使用投影：在进行三维建模时，可以使用投影命令将一个物体或者对象在一个平面上投影出来。
这可以帮助用户更好地理解和操作物体的形状和尺寸，也可以用于创建二维草图和图纸。
5.使用装配约束：在进行装配时，可以使用装配约束将各个零部件正确地连接在一起。
CATIA提供了多种装配约束，比如平行、垂直、对称等。
选择正确的装配约束可以确保装配的准确性和稳定性。
6.使用参数化设计：在CATIA中，可以使用参数化设计来定义物体的尺寸、形状等特征。
通过定义参数和参数表达式，可以轻松地对物体进行修改和调整，而无需手动重新建模。
这可以大大提高设计的灵活性和可维护性。
7.使用组件和子组件：在进行复杂的设计和装配时，可以使用组件和子组件来进行分组管理。
通过将相关的零部件组合成一个组件或者子组件，可以方便地对其进行复用、修改和替换。
8.使用约束系统：CATIA提供了丰富的约束系统，可以帮助用户进行复杂的装配和运动仿真。
通过定义约束、动力学和碰撞等参数，可以模拟出各种机械运动和装配过程，并进行分析和优化。
9.使用参数化草图：CATIA的草图功能可以用于创建二维几何形状和尺寸。

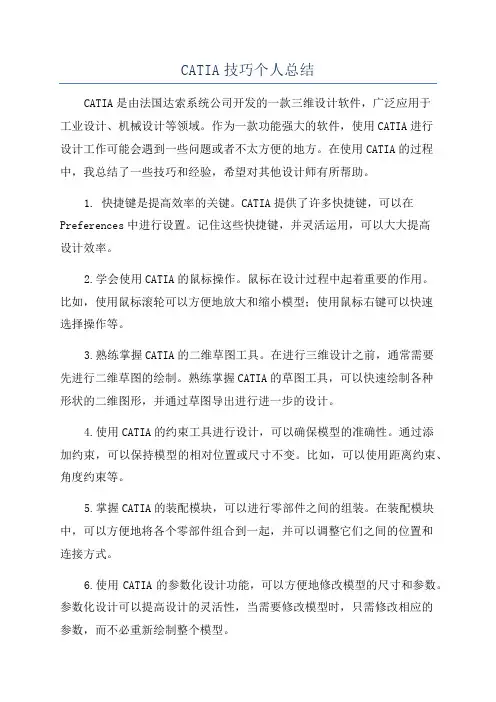

CATIA技巧个人总结
CATIA技巧个人总结CATIA是由法国达索系统公司开发的一款三维设计软件，广泛应用于工业设计、机械设计等领域。
作为一款功能强大的软件，使用CATIA进行设计工作可能会遇到一些问题或者不太方便的地方。
在使用CATIA的过程中，我总结了一些技巧和经验，希望对其他设计师有所帮助。
1. 快捷键是提高效率的关键。
CATIA提供了许多快捷键，可以在Preferences中进行设置。
记住这些快捷键，并灵活运用，可以大大提高设计效率。
2.学会使用CATIA的鼠标操作。
鼠标在设计过程中起着重要的作用。
比如，使用鼠标滚轮可以方便地放大和缩小模型；使用鼠标右键可以快速选择操作等。
3.熟练掌握CATIA的二维草图工具。
在进行三维设计之前，通常需要先进行二维草图的绘制。
熟练掌握CATIA的草图工具，可以快速绘制各种形状的二维图形，并通过草图导出进行进一步的设计。
4.使用CATIA的约束工具进行设计，可以确保模型的准确性。
通过添加约束，可以保持模型的相对位置或尺寸不变。
比如，可以使用距离约束、角度约束等。
5.掌握CATIA的装配模块，可以进行零部件之间的组装。
在装配模块中，可以方便地将各个零部件组合到一起，并可以调整它们之间的位置和连接方式。
6.使用CATIA的参数化设计功能，可以方便地修改模型的尺寸和参数。
参数化设计可以提高设计的灵活性，当需要修改模型时，只需修改相应的参数，而不必重新绘制整个模型。
7.学会使用CATIA的渲染和动画功能，在设计展示和演示时可以增加效果。
通过添加材质、光影效果和动画等，可以使模型更加真实和生动。
8.在进行复杂曲面设计时，可以使用CATIA的曲面建模功能。
曲面建模可以更好地满足设计要求，比如绘制曲面、修整曲面等。
9.学会使用CATIA的工程图模块，可以方便地生成详细的工程图。
工程图是进行制造和加工的重要依据，掌握工程图的绘制方法可以提高设计的准确性和可行性。
10.在进行大型装配设计时，可以使用CATIA的可视化导航进行操作。
catiav5使用教程(2024)
包括分析零件图纸、确定加工工艺、编写加工程序、调试程序和 首件试切等。
2024/1/29
24
catiav5数控编程功能介绍
2024/1/29
catiav5数控编程模块概述
catiav5提供了全面的数控编程模块，支持从简单的2轴加工 到复杂的5轴联动加工。
加工策略与刀具路径生成
catiav5提供了多种加工策略，可根据不同的加工需求生成 优化的刀具路径，提高加工效率和质量。
30
THANKS FOR WATCHING
感谢您的观看
2024/1/29
31
菜单栏
包含文件、编辑、视图、插入、格式、工具、 窗口和帮助等菜单项，用于执行各种操作。
工具栏
提供常用命令的快捷方式，如保存、撤销、重做 等。
2024/1/29
绘图区
用于显示和编辑图形的主要区域。
状态栏
显示当前光标位置、图层、颜色等信息。
命令窗口
显示和输入命令的地方，可以执行各种操作。
9
自定义界面风格与快捷键设置
2024/1/29
创建基础特征
在钣金设计模块中，可以使用“草图”工具创建基础特征 ，如矩形、圆形等。通过定义草图的尺寸和位置，可以生 成钣金件的基础形状。
完成钣金件创建
在完成基础特征和折弯特征的创建后，可以使用“完成” 命令来结束钣金件的创建过程。此时，可以对钣金件进行 进一步的编辑和优化。
16
折弯、展开等钣金操作演示
2024/1/29
3
软件背景及发展历程
CATIA（Computer Aided Three-dimensional Interactive Application）是法国达索公司开发的一款高端CAD/CAE/CAM一体化软 件。

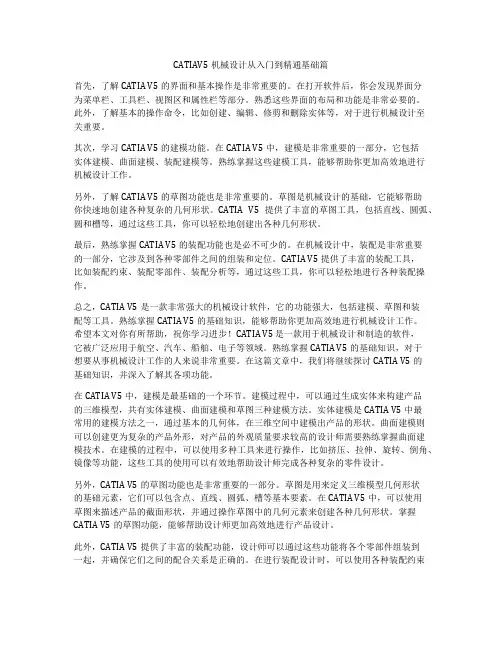

CATIAV5机械设计从入门到精通基础篇
CATIAV5机械设计从入门到精通基础篇首先，了解CATIA V5的界面和基本操作是非常重要的。
在打开软件后，你会发现界面分为菜单栏、工具栏、视图区和属性栏等部分。
熟悉这些界面的布局和功能是非常必要的。
此外，了解基本的操作命令，比如创建、编辑、修剪和删除实体等，对于进行机械设计至关重要。
其次，学习CATIA V5的建模功能。
在CATIA V5中，建模是非常重要的一部分，它包括实体建模、曲面建模、装配建模等。
熟练掌握这些建模工具，能够帮助你更加高效地进行机械设计工作。
另外，了解CATIA V5的草图功能也是非常重要的。
草图是机械设计的基础，它能够帮助你快速地创建各种复杂的几何形状。
CATIA V5提供了丰富的草图工具，包括直线、圆弧、圆和槽等，通过这些工具，你可以轻松地创建出各种几何形状。
最后，熟练掌握CATIA V5的装配功能也是必不可少的。
在机械设计中，装配是非常重要的一部分，它涉及到各种零部件之间的组装和定位。
CATIA V5提供了丰富的装配工具，比如装配约束、装配零部件、装配分析等，通过这些工具，你可以轻松地进行各种装配操作。
总之，CATIA V5是一款非常强大的机械设计软件，它的功能强大，包括建模、草图和装配等工具。
熟练掌握CATIA V5的基础知识，能够帮助你更加高效地进行机械设计工作。
希望本文对你有所帮助，祝你学习进步！CATIA V5 是一款用于机械设计和制造的软件，它被广泛应用于航空、汽车、船舶、电子等领域。
熟练掌握CATIA V5的基础知识，对于想要从事机械设计工作的人来说非常重要。
在这篇文章中，我们将继续探讨CATIA V5的基础知识，并深入了解其各项功能。
在CATIA V5中，建模是最基础的一个环节。
建模过程中，可以通过生成实体来构建产品的三维模型，共有实体建模、曲面建模和草图三种建模方法。
实体建模是CATIA V5中最常用的建模方法之一，通过基本的几何体，在三维空间中建模出产品的形状。

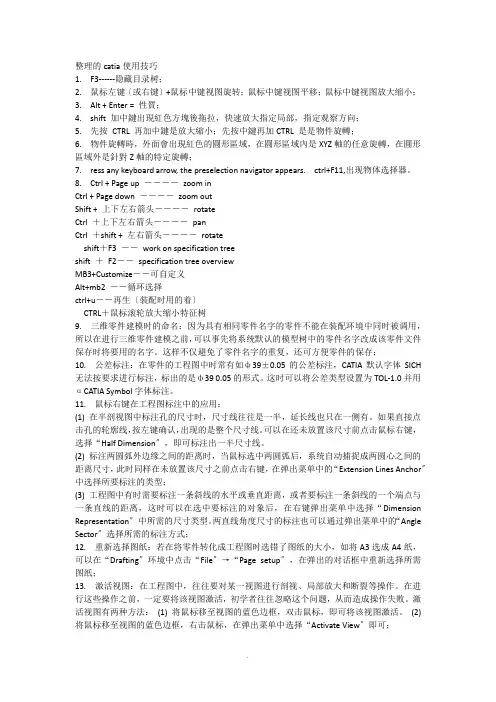

整理的catia使用技巧
整理的catia使用技巧1. F3------隐藏目录树；2. 鼠标左键〔或右键〕+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. ress any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。
8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u－－再生〔装配时用的着〕CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。
这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SICH 无法按要求进行标注，标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol字体标注。
11. 鼠标右键在工程图标注中的应用：(1) 在半剖视图中标注孔的尺寸时，尺寸线往往是一半，延长线也只在一侧有。
catia使用技巧
catia使用技巧Catia是一款功能强大的三维设计软件，适用于在航空、汽车、工业设计等领域进行产品设计和建模。
以下是一些Catia使用的技巧：1. 使用导航器：Catia的导航器可以帮助您管理文件和组件，并快速定位到特定的元素。
您可以使用导航器浏览模型树结构、隐藏或显示组件以及查找特定的部分。
2. 使用过滤器：在庞大的模型中，使用过滤器可以更轻松地找到所需的元素。
您可以按名称、类型、颜色等进行筛选，并快速定位到所需的部件。
3. 使用组装设计工作台：Catia的组装设计工作台可以帮助您在组装过程中管理和约束部件。
您可以使用工作台中的工具创建关联、缩小缩放和旋转组件，以便更好地理解和控制装配关系。
4. 使用零件设计工作台：在零件设计工作台中，您可以创建和编辑零件模型。
使用工具如剖面和特征创建功能，然后利用轴、平面和约束来调整和优化模型。
5. 使用草图工作台：Catia的草图工作台提供了创建基础几何形状的工具。
您可以使用线、弧、圆、矩形等工具创建草图，并应用约束来定义草图的几何关系。
6. 使用可变参数特征：可变参数特征是Catia的一个强大功能，它允许您定义模型上的参数并进行编辑。
通过使用参数驱动模型，您可以更轻松地进行设计变更和优化。
7. 使用材料和外观：Catia允许您为模型应用材料和外观，以更好地模拟真实世界中的物理特性。
您可以选择材料属性，如颜色、纹理和反射率，并将其应用于模型以获得更真实的外观。
8. 使用3D标注：在Catia中，您可以使用3D标注来添加尺寸和文字注释，并确保设计完全符合要求。
您可以在3D模型上直接放置标注，随着模型的变化，标注也会相应更新。
9. 使用渲染器：Catia的渲染器可以为模型添加光照效果，并生成逼真的渲染图像。
您可以调整光源和材料属性，以获得最佳的渲染效果。
10. 学习快捷键：了解Catia中的快捷键将提高您的工作效率。
掌握常用的快捷键，如选择、旋转、缩放和平移工具，将在设计过程中节省大量的时间。
CATIA操作技巧
CATIA操作技巧1.相机视角的快捷键：在CATIA中，您可以通过使用相机视角来查看和操作模型。
请记住以下几个快捷键：- "Ctrl+Shift+C"：将模型居中并调整视角以包含整个模型。
- "Ctrl+Shift+Z"：将相机视角调整为最近的图形。
2.数据查询工具：在CATIA中，您可以使用数据查询工具轻松查找和定位对象。
使用“F3”键启动数据查询工具，并输入您要查找的对象名称或属性。
您还可以使用通配符来进行模糊。
3.设置快捷键：CATIA允许您为常用操作设置自定义快捷键，以提高工作效率。
要设置快捷键，请转到“工具”>“自定义”>“快捷键”选项卡，并选择您要设置快捷键的命令或操作。
4.使用鼠标手势：CATIA支持使用鼠标手势进行快速操作。
通过按住鼠标右键并在屏幕上进行轻微移动，您可以执行常见的操作，如平移、旋转和缩放模型。
5.使用过滤器：CATIA提供了多种过滤器选项，可根据不同的条件筛选对象。
例如，您可以使用过滤器来仅显示特定类型的元素，如曲面、体积或边界。
7.自定义工具栏：根据您的需求和工作流程，您可以自定义CATIA的工具栏。
通过选择“工具”>“自定义”>“工具栏”选项卡，您可以添加、删除或重新排列工具栏按钮，以便更好地适应您的工作方式。
9. 使用装配约束：在CATIA中，您可以使用装配约束对不同的零件进行装配。
通过选择两个或多个零件，然后使用“Insert”>“Constraints”菜单选项，您可以应用各种约束，如距离、角度或对齐。
10. 使用材料和纹理：CATIA允许您为模型应用不同的材料和纹理，以增加视觉效果。
通过选择模型并使用“Insert”>“Material and Surface”菜单选项，您可以选择并应用各种材料和纹理。
11.使用命名规则：为了更好地组织和管理模型，CATIA建议使用良好的命名规则。
catia常用使用技巧
catia常用使用技巧Catia是一款功能强大的三维建模软件，广泛应用于工程设计和制造领域。
在使用Catia时，掌握一些常用的使用技巧可以提高工作效率和准确度。
本文将介绍一些常用的Catia使用技巧，帮助读者更好地应用Catia软件。
一、快捷键的使用Catia提供了丰富的快捷键，可以大大提高工作效率。
例如，按下Ctrl+S可以快速保存当前工作，按下Ctrl+Z可以撤销上一步操作。
使用快捷键可以避免频繁鼠标操作，提高工作速度。
二、自定义工具栏和快捷键Catia允许用户自定义工具栏和快捷键，根据个人习惯和工作需求设置常用工具和命令。
通过自定义工具栏和快捷键，可以快速访问常用功能，提高工作效率。
三、利用模板和样式Catia提供了丰富的模板和样式库，可以快速创建和编辑模型。
使用模板可以减少重复工作，提高工作效率。
同时，利用样式库可以统一模型的外观和风格，提高设计的一致性和美观度。
四、使用齐次坐标系在Catia中，齐次坐标系是一个非常有用的功能。
它可以帮助用户准确地定位和操作模型。
通过齐次坐标系，可以轻松地移动、旋转和缩放模型，确保模型的准确性和一致性。
五、利用约束和关系Catia提供了丰富的约束和关系功能，可以帮助用户定义和控制模型的几何关系。
通过约束和关系，可以确保模型的几何形状和尺寸满足设计要求。
合理利用约束和关系功能，可以提高模型的可靠性和准确度。
六、使用装配模块Catia的装配模块可以用于创建和管理多个零部件的装配关系。
通过装配模块，可以轻松地组装和调整零部件，模拟实际装配过程。
合理利用装配模块，可以提高装配的效率和准确度。
七、使用草图和曲线Catia提供了丰富的草图和曲线工具，可以用于创建复杂的几何形状。
通过草图和曲线，可以精确地定义模型的形状和尺寸。
合理利用草图和曲线工具，可以减少后续修改的工作量，提高设计的准确性和一致性。
八、利用参数化设计Catia的参数化设计功能可以帮助用户定义和控制模型的参数。
catia 300个不为人知的小技巧
一、介绍Catia是一款由达索系统开发的三维计算机辅助设计软件，广泛应用于航空航天、汽车、工程等行业。
作为一款功能强大的软件，Catia中有许多不为人知的小技巧，可以大大提高工作效率和设计质量。
在本文中，我们将介绍Catia中的300个不为人知的小技巧，希望能够帮助读者更好地使用这一软件。
二、界面设置1. 自定义工具栏：在Catia中，可以根据自己的需求自定义工具栏，将经常使用的命令集中在一起，便于快速访问。
2. 视图切换：通过设置快捷键，可以快速切换不同的视图，提高操作效率。
三、建模技巧1. 实体复制：在创建实体时，可以使用实体复制功能快速生成多个相似的实体，节省大量时间。
2. 参数化建模：利用Catia的参数化建模功能，可以方便地修改设计参数，快速生成不同尺寸的模型。
四、装配技巧1. 变体装配：Catia中的变体装配功能可以根据不同的参数配置快速生成不同变体的装配体。
2. 快速定位：使用定位功能可以快速将零件定位到指定位置，方便进行装配设计。
五、图纸绘制1. 自定义图框：通过自定义图框功能，可以根据公司的标准要求定制图纸格式，提高绘图效率。
2. 自动标注：Catia中的自动标注功能可以快速为零件生成标注，减少手动操作的繁琐。
六、数据管理1. 文件管理：Catia中的文件管理功能可以方便地管理大量的设计文件，避免文件混乱。
2. 版本控制：通过版本控制功能，可以方便地管理不同版本的设计文件，避免混乱和冲突。
七、高级功能1. 表面建模：Catia中的表面建模功能可以创建复杂的曲面模型，适用于汽车车身等领域。
2. 参数化设计：通过参数化设计功能，可以快速生成具有可调节尺寸的模型，方便进行设计优化。
八、小技巧收集1. 网络资源：可以通过搜索引擎或技术论坛收集Catia小技巧，不断学习提高。
2. 实际应用：在实际工作中不断总结和收集小技巧，积累使用经验。
在本文中，我们介绍了Catia中的300个不为人知的小技巧，涵盖了界面设置、建模技巧、装配技巧、图纸绘制、数据管理、高级功能以及小技巧收集等方面。
CATIA使用技巧汇总
CATIA使用技巧汇总1. 快捷键：掌握常用的快捷键可以极大地提高工作效率。
比如，使用Ctrl + Z撤销上一步操作，使用Ctrl + Y恢复上一步操作，使用Ctrl + C复制物体，使用Ctrl + V粘贴物体。
2. 视图操作：使用鼠标滚轮可以放大或缩小当前视图，按住鼠标中间键可以移动视图。
使用Ctrl + P可以调出“透视图”选项，可以更方便地进行操作。
3.自定义工具栏：CATIA中的工具栏是可以自定义的。
可以根据自己的使用习惯将常用的工具添加到工具栏中，以便快速访问。
4.组合命令：CATIA中可以将多个操作组合成一个命令进行快速执行。
比如，将创建曲面、修剪面、镜像操作组合成一个命令，并将其保存为一个宏。
这样可以极大地简化复杂的操作流程。
6.使用快速访问工具：CATIA中有一些快速访问工具，可以帮助用户更方便地进行操作。
比如，使用“平移”工具可以将物体沿指定轴线平移，使用“旋转”工具可以将物体围绕指定点旋转。
7.使用装配约束：在进行装配设计时，使用装配约束可以将零件约束在一起。
CATIA提供了多种装配约束选项，如平行、垂直、对称等。
可以根据实际需求选择适当的约束类型。
9.使用齿轮生成工具：CATIA提供了丰富的齿轮生成工具，可以轻松创建各种类型的齿轮。
可以根据实际需求选择适当的齿轮生成工具，并对其进行定制。
10.使用模型分析工具：CATIA提供了多种模型分析工具，可以帮助用户更好地了解模型的性能和特征。
比如，使用“质量评估”工具可以分析模型的质量，使用“剖面分析”工具可以检查模型中的轴对称性。
CATIA高级技巧45条
CATIA高级技巧45条以下是CATIA高级技巧的45条：1.使用快捷键：熟悉并运用CATIA的快捷键可以大大提高工作效率。
2.了解平面：在建模之前，先了解CATIA的平面功能，可以更好地控制和排列构件。
3.使用参数：使用参数化设计可以轻松进行修改和更新。
4.使用图层：良好的图层管理可以使建模更加清晰和易于修改。
5.熟悉约束：学习并运用CATIA的约束功能，可以确保模型的准确性。
6.学习并使用宏：宏可以用于自动化繁琐的任务，提高效率。
7.使用几何约束：使用几何约束可以更好地控制和调整模型。
8.学习并运用公式：公式可以用于计算和关联不同的参数。
9.使用装配约束：学习并使用装配约束以确保组件之间的正确位置和关系。
10.学习并使用维修功能：维修功能可以帮助修复和修改模型，避免重新建模。
11.使用模板：创建适用于特定项目或任务的模板，以提高工作效率。
12.使用可变型件：可变型件可以用于创建具有多种参数化形状的模型。
13.学习并使用平滑功能：平滑功能可以使模型外观更具吸引力。
15.使用参数化工具：参数化工具可以轻松地调整和修改模型。
16.学习并使用填充功能：填充功能可以用于创建具有特定曲线的模型。
17.使用实例化：实例化可以用于创建重复的几何形体，以提高效率。
18.学习并使用表达式：表达式可以用于计算和关联不同的参数。
19.学习并使用体雕刻功能：体雕刻功能可以用于创建具有复杂形状的模型。
20.学习并使用骨架建模：骨架建模可以用于创建复杂的结构和组件。
21.学习并使用导入和导出功能：学习如何导入和导出不同的文件格式以更好地与其他软件进行协作。
22.学习并使用多重体：多重体可以用于创建具有复杂形状的模型。
23.学习并使用矩阵模式：矩阵模式可以用于创建重复的几何形体。
24.学习并使用阵列模式：阵列模式可以用于创建重复的几何形体。
25.学习并使用轴对称功能：轴对称功能可以用于创建具有轴对称形状的模型。
26.学习并使用模式功能：模式功能可以用于创建重复的几何形体。
CATIA的技巧
CATIA的技巧1. 利用CATIA的快捷键：熟练使用快捷键可以大大提高工作效率。
例如，“Ctrl + S”是保存当前工程，“Ctrl + Z”是撤销操作，“Ctrl + Y”是重做操作，等等。
同时，用户还可以自定义快捷键，根据自己的使用习惯进行设置。
3.使用CATIA的保存和恢复：在CATIA中，用户可以使用保存和恢复功能来避免数据丢失。
通过及时保存工程，可以防止因为突发情况（如软件崩溃或电脑死机）导致设计数据的丢失。
恢复功能可以帮助用户在软件崩溃后迅速回到上一次工作的状态。
4.利用CATIA的装配功能：在进行复杂结构设计时，CATIA的装配功能非常有用。
用户可以使用装配功能将不同的部件组装到一起，并进行合适的对位与连接。
通过使用装配功能，用户可以更好地了解结构的完整性，同时方便地进行设计修改与优化。
5.使用CATIA的草图功能：CATIA有强大的草图功能，可以帮助用户快速创建复杂的几何形状。
用户可以使用草图工具绘制线条、圆弧、矩形等几何元素，并通过添加约束条件来限制几何形状的大小和位置。
这些草图可以在后续的建模过程中起到基础的作用。
6. 设定CATIA的标准和单位：在开始设计之前，用户应该设定CATIA的标准和单位。
用户可以选择不同的国际标准（如ISO或ANSI），并选择适合自己的单位制（如mm、inch等）。
这样做可以确保设计符合用户所在行业和地区的要求。
7.使用CATIA的约束功能：CATIA提供了多种约束功能，可以帮助用户确保设计的几何形状满足要求。
例如，用户可以使用水平约束、垂直约束、对齐约束等将几何形状限制在特定的位置或方向上。
通过使用约束功能，可以提高设计的精确度和一致性。
8.利用CATIA的渲染功能：CATIA的渲染功能可以让用户更真实地感受设计的外观和质感。
用户可以在设计中添加材质和纹理，并通过调整光线和阴影的设置来改善渲染效果。
通过使用渲染功能，用户可以更好地展示设计的外观，方便与他人进行沟通和交流。
2年自己总结CATIA常用小技巧经验全集
它.之后重新启动CATIA,将你所需要的工具命令放在你
喜欢的位置,再以后救....嘿嘿,问题解决了!!
17:如何快速的批量转换IGES和STEP
文档为CATPart文档?
答:运行TOOLS---->UTILITY---->BATCH
-DXF-IGES-STEP工具,选择转换的文档
右键单击选择EDIT FORMULA就可以编辑并输入公式.如图:
在0.1数据框中右键点击.
刚学,画了一个玩的.班门弄斧了.
7:如何改变系统默认的坐标平面的大小以及颜色?
答:TOOLS--->OPTIONS--->INFRASTRUCTURE------>PART
INFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY
CATIA的一些小小小小技巧
1:如何快速知道当前的CATIA作图区上的零件的放大比例?
答:选中TOOLS----->OPTIONS----->VISUALIZATION---->
DISPLAY CURRENT SCALE IN PARALLEL, MODE的选项.
在屏幕的右下方的数值表示当前作图区内的几何体的显示
坐标系上点击.
在这里小弟介绍一种方法前提是你的鼠标是三键的)
按住CTRL然后滑动鼠标上的滚轮就OK了.
9:如果你的三键鼠标突然坏了,家里又只有两键的,那怎么办?
我有好办法,其实就是CATIA的功能.
答:打开TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY
CATIAV5工程图操作详细步骤
如果需要更新已加载的模板，可以 选择“文件”->“另存为”，将当 前文件另存为一个新的文件名，并 覆盖原模板文件。
Part
05
工程图导出与打印
工程图导出格式
01 02
DXF格式
DXF是一种开放的CAD数据交换格式，可用于与其他CAD软件进行数据 交换。导出时，选择DXF格式可确保最大程度地保留工程图的细节和特 征。
Part
04
工程图模板定制
模板创建
1
打开CATIA软件，进入工 程图模块。
4
在工程图中添加所需的视 图、剖面、标注等信息。
2
在菜单栏中选择“文
件”->“新建”，选择合
适的工程图模板。
3 根据需要调整工程图的尺
寸、比例、字体、线型等 参数。
模板>“保存”，将模板保存到 指定的文件夹中。
Part
03
高级工程图操作
剖面视图
创建剖面视图
在工程图界面，选择“创建剖 面视图”命令，根据提示选择 剖面线，完成剖面视图的创建 。
调整剖面位置
在剖面视图上，可以通过拖动 剖面线来调整剖面的位置，以 便更好地展示零件内部结构。
修改剖面属性
在剖面视图的属性管理器中， 可以修改剖面的颜色、线型等 属性，以符合设计需求。
视图爆炸
01
02
03
创建爆炸视图
在工程图界面，选择“创 建爆炸视图”命令，根据 提示选择要爆炸的零件， 完成爆炸视图的创建。
设置爆炸参数
在爆炸视图的属性管理器 中，可以设置爆炸的顺序、 距离等参数，以便更好地 展示零件的装配关系。
调整爆炸视图位置
在爆炸视图中，可以通过 拖动零件来调整爆炸视图 的位置，以便更好地展示 装配关系。
catiav5工程图操作详细步骤
若需要修改中心线，双击需要修改的中心线，进入编辑模式，修改线条位置和 长度后保存即可。
添加表面处理符号
表面处理符号
表面处理符号用于表示物体的表面处理方式，如喷涂、电镀等。选择“表面处理 符号”工具，在图纸上需要添加符号的位置点击，选择所需的表面处理符号。
修改表面处理符号
若需要修改表面处理符号，双击需要修改的符号，进入编辑模式，修改符号位置 和样式后保存即可。
05 添加注释和文本
添加文字注释
文字注释
在工程图中添加文字注释，可以用于 解释和说明图纸内容。选择“注释” 工具，在图纸上需要添加文字注释的 位置点击，输入所需文字即可。
修改文字注释
若需要修改文字注释，双击需要修改 的注释，进入编辑模式，修改文字内 容后保存即可。
添加中心线
中心线
中心线用于表示物体的对称轴或旋转轴。选择“中心线”工具，在图纸上需要 添加中心线的地方点击，绘制出所需的中心线。
详细描述
选择需要旋转的视图，然后使用鼠标拖动旋转中心点，同时按住鼠标左键进行旋转。在旋转过程中，可以通过按 Shift键来锁定45度或90度的旋转角度。
缩放视图
总结词
缩放视图可以改变视图的大小，以便更好地查看或编辑对象。
详细描述
选择需要缩放的视图，然后使用鼠标拖动缩放滑块或直接输入缩放比例来进行缩放。在缩放过程中， 可以通过按Shift键来锁定放大或缩小倍数。
标准视图
在工程图中插入标准视图，可以通过选择“视图”菜单中的“标准”选 项，或使用快捷键实现。在标准视图中，可以清晰地展示零件或装配体 的结构。
视图方向
在标准视图中，可以选择不同的视图方向，如正视、俯视、侧视等，以 满足不同角度的展示需求。
2024年CATIAV5培训教程
CATIAV5培训教程一、引言随着科技的飞速发展，计算机辅助设计（CAD）软件在工业设计、建筑设计、航空航天、汽车制造等领域发挥着越来越重要的作用。
CATIAV5作为一款功能强大的CAD软件，已经成为全球众多企业和设计师的首选工具。
本教程旨在为初学者提供系统的CATIAV5培训，帮助读者快速掌握软件的基本操作和实用技巧。
二、CATIAV5简介1.CATIAV5概述CATIAV5是法国达索系统公司开发的一款CAD/CAE/CAM一体化软件，具有强大的三维建模、工程分析、制造仿真等功能。
自1982年问世以来，CATIAV5不断更新迭代，已经成为全球领先的CAD软件之一。
2.CATIAV5应用领域CATIAV5广泛应用于航空航天、汽车制造、造船、机械制造、建筑、消费品等领域。
通过使用CATIAV5，设计师可以更加高效地完成产品的设计、分析和制造。
三、CATIAV5基础操作1.界面布局CATIAV5的界面布局分为菜单栏、工具栏、工作区、命令提示栏和状态栏。
用户可以通过菜单栏访问软件的各项功能，通过工具栏快速执行常用命令，在工作区进行模型创建和编辑。
2.基本操作（1）新建文件：菜单栏“开始”→“机械设计”→“零件设计”，创建一个新的零件文件。
（2）选择对象：单击鼠标左键选择单个对象，拖动鼠标框选多个对象。
（3）移动、旋转、缩放：选中对象后，使用工具栏中的相应按钮进行移动、旋转和缩放操作。
（4）撤销和重做：工具栏中的撤销和重做按钮，可以撤销或恢复上一步操作。
3.视图操作（1）视图调整：通过工具栏中的视图控制按钮，可以切换正视、左视、俯视等视图。
（2）视图旋转：按住鼠标中键并拖动，可以自由旋转视图。
（3）视图缩放：滚动鼠标中键或按住Shift键并拖动鼠标中键，可以缩放视图。
四、CATIAV5功能模块1.零件设计零件设计是CATIAV5的核心模块，用户可以通过草图、拉伸、旋转、扫掠等命令创建三维模型。
2.曲面设计曲面设计模块提供了丰富的曲面创建和编辑工具，如放样、扫掠、填充等，可以创建复杂的曲面模型。
CATIA的一些小技巧
CATIA的一些小技巧CATIA是由法国达索系统公司开发的一款主要用于三维建模和CAD/CAM/CAE应用的软件。
作为一款功能强大的软件，CATIA拥有众多的小技巧，可以帮助用户更高效地使用软件并提高工作效率。
以下是CATIA 的一些小技巧：1. 使用快捷键：熟练掌握CATIA的快捷键可以大大提高工作效率。
例如，“Ctrl + N”打开新文档，“Ctrl + S”保存文件，“Ctrl + Z”撤销上一次操作等。
用户可以通过菜单栏中的"工具"->"自定义"->"自定义命令"来自定义和查看快捷键。
2.使用参数建模：在CATIA中，参数建模是一种重要的功能。
通过使用参数化尺寸，可以轻松地调整模型的尺寸而不影响其形状和结构。
用户可以通过在"工具"->"参数"中设置参数，并在建模过程中使用这些参数来创建模型。
4.使用草图约束：CATIA中的草图约束功能可以帮助用户精确地定位和控制草图中的几何元素。
用户可以使用约束工具将几何元素与其他几何元素或固定点对齐、水平、垂直等。
这样可以确保草图的几何关系正确并且稳定。
5.使用装配约束：在进行装配设计时，使用装配约束可以确保装配件之间的准确位置关系。
用户可以在装配设计环境中使用各种约束工具，如约束、过程装配、基于约束的装配等。
这些约束工具可以帮助用户更方便地进行装配设计和调整装配件之间的位置关系。
6.使用关系图：关系图是CATIA中用于显示和管理模型之间依赖关系的功能。
用户可以使用关系图来查看模型的依赖关系、修改模型的依赖关系、更新模型的依赖关系等。
这样可以更好地组织和管理复杂的模型结构。
7.使用族表：族表是一种用于展示和管理不同参数值及其对应模型的功能。
用户可以使用族表来创建不同的参数组合，并通过切换参数组合来查看不同的模型效果。
这样可以方便地进行变体设计和参数化设计。
catia v5折叠功能的用法
CATIA V5中的折叠功能可以帮助用户在复杂的三维模型中管理和查看不同层次的细节。
以下是使用CATIA V5的折叠功能的一些基本步骤：
打开CATIA V5软件并加载需要操作的三维模型。
在模型树中选择需要折叠的元素，可以通过单击元素前的方括号来展开或折叠该元素。
右键单击选定的元素，并选择“属性”选项。
在弹出的属性对话框中，选择“可见性”选项卡。
在“可见性”选项卡中，可以设置元素的可见性，例如隐藏元素或仅在树中显示元素。
单击“确定”按钮应用更改并关闭属性对话框。
使用CATIA V5的折叠功能可以帮助用户更好地组织和查看复杂的模型，特别是当模型包含许多细节和层级时。
通过折叠元素，用户可以隐藏细节并集中精力处理更高级别的特征和组件，从而更轻松地理解模型的结构和设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CATIA V5 100问使用CATIAV5，如果要画线或是云形线时，都必须要先画上一个点，可否在平面上任意绘制呢？答：CATIAV5有一个功能叫做[在依附上工作] 。
只要开启后就可以达到您的需求。
此功能可以使用[工作依附活动性]来开启或是关闭此功能。
请问catia的造形设计中，投影对话框中的G1、G2 是什么意义?答：当曲线投影至曲面时，可能会造成连续性的改变，G1、G2用来强制恢复原来曲面的连续性。
其中G1是切线相切连续，G2是曲率相切连续。
举例来说，有一条曲线投影到圆弧曲面上，本来的曲线是曲率连续的状态，但是投影后可能会改变为切线连续的状态，此时可以设定平顺中的G2，与可以允许改变的变异值(默认值是0.001)，将投影后的曲线微幅修正回曲率连续，需注意的是只有拥有GSD模块的catia才能够设定，如果只有GS1模块此设定会是变暗无法使用。
catia的的造形设计中的多边线是什么？答：多边线依照autocad的说法就是聚合线，此多边线将会存在于未封闭实体中。
在catia中要如何检查曲线之间是否有连接？或是有空隙呢?资料来源于网络，由翱翔整理，科研中国提供下载。
取之于网络，用之于网络，为科学研究事业发展尽一份力。
版权归原作者所有，请读者勿用作商业用途，否则后果自负。
科研中国－中国科研网是科研交流网站，希望广大科研工作者、学术期刊社，以及科研院、校、所与科研中国进行合作！欢迎各领域专家和研究生，以及高校科研院所企业的科研人员来科研中国进行交流！Email:chinamaker@。
科研中国：，让中国引领世界共同进步。
答：此问题必须看是草图中的像素，或是未封闭本体中的像素。
如果是草图中的像素，可以使用草图分析。
如果有未封闭的曲线，就会清楚的显示出开放的端点出来。
如果是未封闭本体中的像素，就必须使用分析工具列中的[曲线连接检查]。
使用catia的造形设计中的圆指令绘制，请问圆的型式中有一个相切和点的选项，要如何定义才是正确，我试了好几次，不知道指定点和圆之间有何关联性? 烦请指教。
答：定义相切和点的圆指令，其中要输入以下四个条件：z元素1：可以是曲线或是点，如果是曲线将会控制相切圆，如果是点则是通过点的定义。
z曲线2：的定义一定是曲线相切圆。
z点：的定义是指定通过曲线2上的相切点，如果指定的点不在曲线2上，还是会将点依照法线投影到曲线2上来找到曲线2上相切点。
z依附：必须指定通过以上三个条件的平面，圆将会落在此平面上。
catia的造形设计中的相接指令，其中有一个字段是[要移除的次元素]，请问有何作用?答：使用连接指令时，有时可能会多选到一些不需要的像素，此时就可以使用[要移除的次元素]将这些不要的像素设定要移除，如果就不需要从头再选择一次了。
此时用法和[移除模式] 相同效果。
但是如果将[建立与次元素的连结] 也设定，就可以将所有的次元素另外连结成一条曲线了。
CATIA的零件档案建立2D图的时候，只有外框没有显示隐藏线，每次都要手动去显示，要如何设定成自动显示呢？答：从选项中设定[机械设计]的[绘图]，并切换到[产生] 页面，将隐藏线打开即可。
CATIA的零件档案建立2D图的时候，没有显示标注，要如何将草图的标注显示出来？答：先将图面建立出来后，手动选取产生尺寸图标，就会建立标注。
CATIA的零件档案建立2D图的时候，显示出来的标注不完整，要如何自己决定标注要显示哪些？答：可以先在选项中[绘图]的[产生]，打开[建立之前先过滤]，产生尺寸就会出现[尺寸产生过滤器]，提供客户先决定要显示的标注有哪些。
其中：[更新图纸时建立尺寸]：每次更新后，会自动将标注尺寸建立出来。
[建立后自动定位]：可以将产生的标注排列整齐。
[允许窗口间自动转换]：建立标注时，会自动转换到适当的视景。
[建立后分析]：在产生标注后，显示分析标注的对话框。
[产生组立视图中零件的尺寸]：如果产生组立视图中零件的尺寸，建议不要出现[尺寸产生过滤器]，否则必须指定要建立的零件才能产生尺寸。
标注没有自动定位标注自动定位CATIA的零件档案建立2D图的时候，如何才可以修改2D标注来更新3D零件的尺寸呢？答：从选项中设定[机械设计]的[绘图]，并切换到[管理] 页面，将[避免驱动3D元素来标示尺寸]关闭即可，不能修改的原因是内定值为关闭所造成。
CATIA的零件档案建立2D图的时候，我自己设定的零件颜色并没有显示在2Ddrawing上，要如何设定成跟随着零件的颜色呢？CATIA的零件档案建立2D图的时候，所显示的投影法为第一角法，如何修改为第三角法？答：直接从[图纸.1] 按右键，从[性质]中设定。
CATIA的零件档案建立2D图的时候，标志尺寸的延伸线距离零件太近，如何修改距离？答：直接选择标注尺寸，按右键，从[性质]中的[延伸线]设定。
如何修改CATIAV5当机备份的档案位置？答：CATIAV5 当机备档案的位置放在C:\Documents and Settings\Administrator\Local Settings\Application Data\DassaultSystemes\CATTemp。
你也可以在环境编辑器(environment editor) 中更改自动储存档案CATTEMP的位置。
如果CATIA发生了强迫关机或是当机等不正常关闭的状态下，就会留下站存盘案在CATTEMP内，可以先将此档案复制出来并更名，因为当CATIA重新激活时，会出现＂无法暖开机＂的讯息>接着提示你是否要开启上次的资料。
此时，如果选＂是＂就会将此备份文件开启，如果选＂否＂就会删除此备份文件。
CATIA如何将实体、曲面的工具列放在一起，能否详细说明自订的步骤？答：请从下拉菜单[工具]Æ[自订] 对话框，切换到[工具列] Æ[新的]Æ选取你要加入的工具列。
使用CATIAV5R11sp4，当我要将草图内投影零件边缘时，有时候会出现投影出来的位置不对，但是以前使用V5R10时就不会有这样的问题，是为什么答：CATIAV5R11因为视景的上视图的切换出了bug，导致方向不正确，所以当你将草图内投影零件边缘时，出现投影出来的位置不对时，请退出草图，然后重新编辑草图就会正常了。
请问catia如何倒六边圆角?答：圆角对话框出现后，便需先按[顺接圆角]选择需要六边圆角的角落点，然后将退回距离加大，至少要比圆角半径大，就可以做出六边圆角。
catia的三个基本平面显示符号要如何口形修改成L形?答：我想您说的大慨是使用轴系来取代工作平面的用法吧。
请先建立一个轴系1.然后将工作平面隐藏起来即可。
此时就可以选择轴系来建立草图。
刚开始学catia，绘图有时候不知道点到什么，零件变暗，无法画图，一直到零件又恢复原来亮度才会正常，请问到底我的错误是什么?答：通常初学者很容易选择浏览器上的特征时，不小心点到白色的分支线，此时就会发生零件变暗的状况，此时，其实是有功能的，使用鼠标缩放零件会变成缩放浏览器，可以调整浏览器上显示文字的大小，如果再点选一次浏览器上白色的分支线，零件就会恢复原来的亮度了，并且可以继续绘图了。
我想要开启档案时，可以设定一个项目资料夹。
让我快速选取所需的档案。
CatiaV5开启档案的预设资料夹要如何指定，我试过设定快捷方式内的开始位置并没有用。
答：从工具下的选项指定：[一般]，[文件]页，选择搜寻次序，然后按右边的[设定…]，会出现[另一个数据夹]的对话框。
先从[查看：]选择所要的资料夹，再按右边的[新增]就可以了。
出现在搜寻次序下面的第一个路径旧式CatiaV5 开启档案的预设资料夹在CATIA的草图中，想在一条线的终点使用samrt pick选取中点来移动位置，可是我有时候可以锁中点，有时候不行，请问要如何才能构确定锁到中点答：首先，要确定的是你看到的线是否确定在草图中，其次要检查锁点到格点的功能是否被打开。
因为锁点到格点的功能打开后，就只能锁点到格点，与线的端点，其它点会被取消锁点。
CATIA已经绘制好的零件实体要如何转换成曲面数据?答： CATIA已经绘制好的零件实体要转换成曲面数据，基本上catia会保持资料的关联性，所以必须使用萃取功能，并且延伸型式选择”点对点”模式。
就可以将曲面萃取出来成为一个关联面。
但是如果要萃取出单独的曲面定义出来，延伸型式选择就要使用”不延伸”。
要注意的是萃取出的曲面如果不要关联性，必须将建立基准的功能打开，如此萃取出来的曲面才会没有关联性。
另外，将零件直接储存成igs档案，然后重新开启，也可以得到没有关联性的曲面。
CATIA如何查询零件特征的关联性？答：直接在特征上按鼠标右键，从菜单选择[关联对象]，就可以查询到上下层的关联性。
CatiaV5 使用时遇到重叠的线或是要选择实体的背面时，除了控制显示或隐藏与旋转实体之外，还有其它的方法吗?答：当然还有办法可以解决你的问题。
将鼠标指针移动到重叠的位置时，直接按键盘组合键Ctrl+F11就可以开启穿透式选择功能。
屏幕上将会显示出圆形窗口。
上、下左右各一个小三角形决定要选取的对象，再按一次鼠标左键确定选取。
另外一个方法是开启选项\显示\浏览\在浏览后预选N秒。
此功能会让你的鼠标停留在对象上N秒后自动开启选择功能。
默认值是2秒。
CatiaV5 使用smg计算刀具路径完成，但是以批次方式产生NC码时输出的NC程序，内容却只有文件头档尾。
没有加工坐标点，为什么？答：遇到NC无法输出的问题时，例如：你储存的是1.nc就先检查NC资料夹内的1.nc.LOG档案。
通常会有错误讯息。
其二，检查1.nc_I.aptsource内容是否有加工坐标。
依照你的错误讯息是因为你虽然设定参数的CatProcess档案已经储存，但是原始的CatPart却因为只读无法储存生料所导致。
我是catia v5 smg的新手，请问输出ncCODE 后检查内容，为何只有档头档尾。
没有nc加工码。
我反复检查了好几次，确定图档的nc已经计算完成。
答：通常遇到ncCODE无法输出的情况，要先检查*.aptsource档，因为apt如果没有建立，自然就没有nc码。
使用catia图档的nc已经计算完成，输出*.aptsource 档没有内容的原因，大部分是忘记将图档储存。
一定要记得先储存图档，这样才能将刚才的计算结果储存下来，让catia输出。
使用catia的视图工具列涂彩[自订窗口]后，对话框就不会再次显示，变成点选图标就直接涂彩。
如果要重新设定涂彩[自订窗口]要如何使用?答：设定涂彩[自订窗口]后，此图标就会记忆设定值让使用者直接点选图标操作功能，要重新设定涂彩[自订窗口]请从下拉菜单视图(v)Æ图彩模式Æ自订窗口修改。
CATIA V5自订数组时，要怎样设定与使用? 我无法选择自订的点？答：使用自订数组时，必须将所需的点单独放在一个草图内才能选到自订点。
