常用的管道阀门简要说明
11种常用阀门知识应知应会
11种常用阀门知识应知应会用来控制流体在管路内流动的装置称为阀门。
其主要作用有：启闭作用——切断或沟通管路中的流体流动；调节作用——调节管路内流体流速、流量；节流作用——流体流过阀门后，产生很大压力降。
分类：根据阀门在管路的作用不同，可分为切断阀（又称截止阀）、节流阀、止回阀、安全阀等；根据阀门的结构形式不同，可分为闸阀、旋塞（常称考克）、球阀、蝶阀、隔膜阀、衬里阀等。
此外，根据制作阀门的材料不同，又分为不锈钢阀、铸钢阀、铸铁阀、塑料阀、陶瓷阀等。
各种阀门的选用可查有关手册和样本，这里仅介绍最常见的几种阀门。
①截止阀因结构简单，制造维修方便，在中低压管路中应用广泛。
它是利用装在阀杆下面圆形阀盘（阀头）与阀体内凸缘部分（阀座）相配合来达到截止流体流动的目的。
阀杆靠螺纹升降可调节阀门的开启程度，起到一定的调节作用。
由于阀门的截流作用是依靠阀头与阀座平面接触密封，不适合用于含有固体颗粒流体的管路上。
截止阀可按使用介质特性选用合适的阀头、阀座、壳体的材料。
对于使用中因密封不好或阀头、阀座等零件损坏的阀门，可以采取光刀、研磨、堆焊镶套等办法修复使用，以延长阀门使用寿命。
②闸阀是靠与介质流动方向垂直的一块或两块平板，同阀体密封面相配合达到封闭的目的。
阀板的升起就使阀门开启。
平板随阀杆的旋转而升降，用开启的大小调节流体的流量。
这种阀门阻力小、密封性能好、开关省力，特别适用于大口径的管路上，但闸阀的结构比较复杂、种类较多。
根据阀杆结构不同，有明杆和暗杆之分；根据阀板的结构形式又分为楔式、平行式等。
一般楔式阀板为单阀板，平行式多用两块阀板。
平行式比楔式容易制造，好修理，使用中不易变形，但不宜用于输送含有杂质的流体管路中，多用于输送水、干净气体，油类等管路中。
③旋塞阀旋塞俗称考克，它是利用阀体内插入一个中央带孔的锥形栓塞启闭管路。
旋塞根据密封形式不同，可分填料旋塞、油密封式旋塞和无填料旋塞等。
旋塞的结构简单，外形尺寸小，启闭迅速，操作方便，流体阻力小，便于制成三通路或四通路的分配或切换阀门。
技能培训之常用29类阀门
1、球阀(BallValve)启闭件是球体，由阀杆带动，并绕球阀轴线作旋转90。
开启或关闭。
亦可用于流体的调节与控制，在管路中主要用来做切断、分配和改变介质的流动方向，密封性好，操作方便，开闭迅速，结构简单、体积小、阻力小，重量轻等特点。
2、闸阀(GateVaIVe)启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
在管路中主要用来做切断介质，可向两侧任意方向流动，易于安装，操作方便，通道流畅，流阻数小,结构简单等特点。
3、蝶阀(BUtterfIyVaIVe)启闭件是蝶板,由阀杆带动，在阀体内绕其自身的轴线旋转90。
，从而达到启闭或调节的目的。
在管路中主要用来做切断介质，结构简单，操作灵活，开关迅速，尺寸小，结构短，阻力小，重量轻等特点。
4、截止阀(GIobeValve)启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动从而达到启闭，截止阀只能作全开和全关，不能作调节和节流。
在管路中主要用来做切断介质，结构简单，易于安装，操作方便，通道流畅，流阻数小，结构简单等特点。
5、止回阀(CheCkValVe)是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
6、调节阀(ContrOlValVe)又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。
一般由执行机构和阀门组成，可以分为气动调节阀、电动调节阀、自力式调节阀。
7、电磁阀(SolenOidVaIVe)由电磁线圈跟直通或多通阀组合使用，可分常开常闭两种，通过AC220V或DC24电源控制开关或切换介质流动方向，是用来控制流体的自动化基础元件，电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则。
各类阀门的用途
各类阀门的用途阀门作为流体控制的重要设备，有多种类型和应用场景。
下面将对常见的几类阀门及其用途进行详细介绍。
1. 截止阀：截止阀是一种常用的阀门类型，通常用于打开和关闭流体管路的通道。
其主要作用是截断或连接管路中的流体，具有良好的密封性能，可防止流体泄漏。
截止阀常用于水、油、气等介质的控制，广泛应用于工业、民用建筑、供水排水等领域。
2. 止回阀：止回阀（也称为非返回阀）用于防止流体在管道中倒流。
止回阀常见的类型包括卡箍式止回阀、卡簧式止回阀、球型止回阀等。
它们具有简单、可靠的结构，可以防止液体或气体在管路中逆向流动，保护设备不受损坏。
止回阀广泛应用于石油、化工、电力、冶金等行业的管道系统中。
3. 调节阀：调节阀用于控制管路中的流量、压力或液位。
它们通过改变阀门开度来调节流体的通量或通过阀门的几何结构来调节流体的压力。
调节阀可分为手动调节阀和自动调节阀两类。
手动调节阀通过手柄或手轮进行控制，常用于较小流量的控制场合；自动调节阀则通过感应器、执行器等设备进行控制，适用于流量大、自动化程度高的控制系统。
4. 安全阀：安全阀是一种特殊的调节阀，用于保护设备或管道在超过设定压力时的安全操作。
当管道内的压力超过安全阀设定的压力时，安全阀会打开，释放过压的流体，防止设备破裂或事故发生。
安全阀广泛应用于石油化工、电力、冶金等行业的高压管道系统中。
5. 薄板阀：薄板阀是一种流体控制装置，通常被用于纯净介质、高粘度介质或易结晶介质的控制。
薄板阀适用于低压、小口径的管道系统，具有结构简单、密封性好的特点，常用于化工、医药、食品等领域。
6. 旋塞阀：旋塞阀是一种常用的控制阀门，它通过旋转柱塞阀芯来改变流体的通道面积，以调节流量或压力。
旋塞阀具有流通阻力小、耐腐蚀等优点，广泛应用于石油、化工、冶金等工业领域。
7. 蝶阀：蝶阀是一种以管道流体压力为动力，以轴承轴为转动支撑、以环形密封面为密封副、以导向单元为导向的开启或关闭介质流通的阀门。

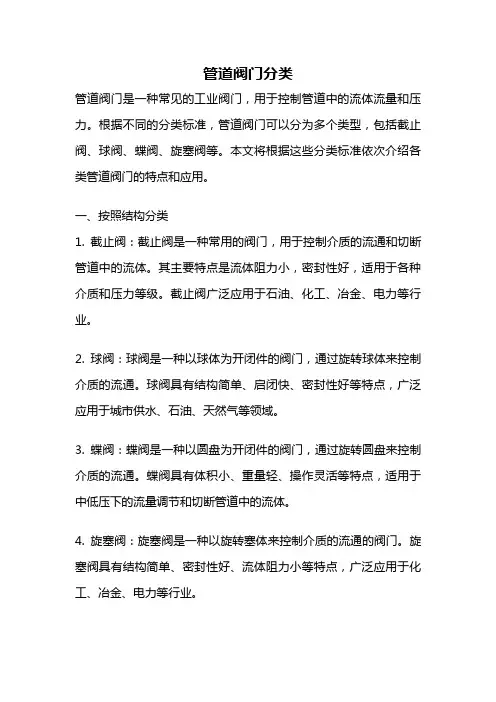

管道阀门分类
管道阀门分类管道阀门是一种常见的工业阀门，用于控制管道中的流体流量和压力。
根据不同的分类标准，管道阀门可以分为多个类型，包括截止阀、球阀、蝶阀、旋塞阀等。
本文将根据这些分类标准依次介绍各类管道阀门的特点和应用。
一、按照结构分类1. 截止阀：截止阀是一种常用的阀门，用于控制介质的流通和切断管道中的流体。
其主要特点是流体阻力小，密封性好，适用于各种介质和压力等级。
截止阀广泛应用于石油、化工、冶金、电力等行业。
2. 球阀：球阀是一种以球体为开闭件的阀门，通过旋转球体来控制介质的流通。
球阀具有结构简单、启闭快、密封性好等特点，广泛应用于城市供水、石油、天然气等领域。
3. 蝶阀：蝶阀是一种以圆盘为开闭件的阀门，通过旋转圆盘来控制介质的流通。
蝶阀具有体积小、重量轻、操作灵活等特点，适用于中低压下的流量调节和切断管道中的流体。
4. 旋塞阀：旋塞阀是一种以旋转塞体来控制介质的流通的阀门。
旋塞阀具有结构简单、密封性好、流体阻力小等特点，广泛应用于化工、冶金、电力等行业。
二、按照工作原理分类1. 手动阀：手动阀是一种通过手动操作来控制介质流通的阀门。
手动阀结构简单、操作方便，适用于一些小流量、低压力的场合。
2. 自动阀：自动阀是一种通过自动装置来控制介质流通的阀门。
自动阀能够根据预设的控制信号，实现介质的自动调节和控制。
三、按照材料分类1. 铸铁阀：铸铁阀是一种以铸铁为材料制成的阀门。
铸铁阀具有价格低廉、耐腐蚀性好等特点，适用于一些一般介质和中低压力的场合。
2. 不锈钢阀：不锈钢阀是一种以不锈钢为材料制成的阀门。
不锈钢阀具有耐腐蚀性好、强度高等特点，适用于一些高温、高压和腐蚀性介质的场合。
3. 铜阀：铜阀是一种以铜为材料制成的阀门。
铜阀具有导热性好、耐腐蚀性好等特点，适用于一些导热介质和腐蚀性介质的场合。
四、按照应用领域分类1. 石油阀：石油阀是一种专门用于石油行业的阀门。
石油阀的特点是耐腐蚀性好、耐高温性好等，适用于石油钻采、炼油等环节。
阀门分类图解介绍及原理说明
阀门分类标准
按结构形式分类
根据阀门的结构形式，阀门可以分为闸阀、截止 阀、球阀、蝶阀、旋塞阀等。
按工作原理分类
根据阀门的工作原理，阀门可以分为节流阀、调 压阀、安全阀、减压阀等。
按用途分类
根据阀门的用途，阀门可以分为给排水阀门、消 防阀门、空调阀门、化工阀门等。
各类阀门的特性与适用场景
闸阀
闸阀具有流体阻力小、启闭力矩小、适用 介质广泛等特性，适用于温度、压力较高 的场合。
详细描述
闸阀通常由一个闸板、阀体和阀杆组成。当 需要开启或关闭阀门时，通过转动阀杆，带 动闸板上下移动。当闸板上升至阀座密封面 时，流体通道被关闭；当闸板下降至阀座密 封面以下时，流体通道被打开。闸阀具有流 体阻力小、密封性能好、操作简便等优点， 广泛应用于各种管道系统中。
截止阀工作原理图解
总结词
旋塞阀
旋塞阀具有密封性好、流体阻力小、启闭 力矩较小等特性，适用于需要开关频繁的 场合。
截止阀
截止阀具有密封性好、流体阻力较大、启 闭力矩较大等特性，适用于需要调节流量 和压力的场合。
蝶阀
蝶阀具有结构简单、体积小、重量轻等特 性，适用于需要调节流量和切断介质的场 合。
球阀
球阀具有启闭速度快、密封性好、流体阻 力小等特性，适用于需要快速开关的场合 。
球阀
球阀是一种转角为90°的开关阀门，通过球体的旋转实现流体的开启或关闭。
球阀主要由阀体、球体和密封圈组成。当需要开启或关闭阀门时，通过旋转球体来实现流体的开启或关闭。球阀具有流体阻 力小、密封性能好、开关迅速等优点，广泛应用于气体、液体等介质中。
03
阀门工作原理图解
闸阀工作原理图解
总结词
通过上下移动闸板来控制流体通道的开启和 关闭
常用阀门类型
常用阀门类型一、球阀球阀是一种比较常见的阀门类型，其结构简单，使用方便，操作灵活。
球阀的主要特点是阀门的通径与管道相同，流阻小，通量大。
球阀的密封性能好，能够承受高压、高温等恶劣工况。
球阀适用于切断、调节流体的流动，广泛应用于石油、化工、电力等领域。
二、闸阀闸阀是一种通过阀芯上下移动来控制介质流动的阀门。
闸阀的主要特点是结构简单，密封性好，阀座和阀瓣间的密封面为平面或斜面，密封性能好。
闸阀适用于较大口径的管道，用于切断介质流动。
三、蝶阀蝶阀是一种通过旋转阀瓣来控制介质流动的阀门。
蝶阀的主要特点是结构简单，体积小，重量轻，操作方便。
蝶阀的密封性能好，能够承受较高的压力。
蝶阀适用于中低压下的大口径管道，广泛应用于供水、排水、空调等系统中。
四、止回阀止回阀是一种用来防止介质倒流的阀门。
止回阀的主要特点是结构简单，操作可靠，能够有效防止介质倒流。
止回阀分为升降式和旋启式两种，适用于不同的工况需求。
止回阀广泛应用于给水、排水、污水处理等系统中。
五、安全阀安全阀是一种用来保护设备和管道不因超压而受损的阀门。
安全阀的主要特点是在设定的压力值下自动开启释放压力，确保系统的安全运行。
安全阀适用于各种压力容器、锅炉、管道等系统中，是保护设备安全的重要装置。
六、调节阀调节阀是一种用来调节介质流量、压力或液位的阀门。
调节阀的主要特点是能够根据系统需求精确调节介质流量，保持系统稳定运行。
调节阀分为节流阀、调节阀等多种类型，适用于各种工况需求。
总结不同类型的阀门在工程实践中扮演着不同的角色，满足了各种工况下的需求。
选择合适的阀门类型可以有效控制介质流动，保障系统的安全稳定运行。
在实际应用中，需要根据具体的工况需求选择合适的阀门类型，并确保阀门的安装、维护等工作得到有效管理，以保证系统的正常运行和安全性。
希望本文对阀门类型有所了解，有助于工程实践中的阀门选择和应用。
管道上的各类阀门汇总
06 安全阀
安全阀定义
安全阀是一种自动阀门，用于防止管道内的介质压力 过高，从而保护设备和管道不受损坏，同时防止事故 发生。
安全阀通常安装在压力管道、压力容器等设备上，作 为其安全附件。
安全阀工作原理
当管道内的介质压力超过安全阀的设定压力 时，安全阀会自动开启，排放部分或全部介 质，降低管道内的压力。
石油化工
用于控制油品、气体等介质的 流动，调节压力和流量。
制药行业
用于控制药液的流动，保证药 品质量和生产过程的稳定。
其他领域
如建筑、环保、水处理等行业 也广泛应用阀门，以满足各种 不同的流体控制需求。
02 闸阀
闸阀定义
总结词
闸阀是一种常见的阀门类型，主 要用于截断或调节管道中的介质 流动。
详细描述
安全阀应用领域
安全阀广泛应用于石油、化工、电力、制药等行业的 各种管道和压力容器上，用于防止介质压力过高引起 的事故。
在一些特殊领域，如核电站、液化石油气储罐等高风险 设备中，安全阀的应用尤为重要。
THANKS FOR WATCHING
感谢您的观看
详细描述
球阀的阀芯通常由全金属或金属与塑料的组合制成，形状为球形。这种特殊的结构使得 球阀在开启和关闭时能够实现全开或全闭的状态，从而有效地切断管道内的介质流动。
球阀工作原理
总结词
球阀的工作原理主要依赖于其特殊的球形阀 芯。
详细描述
当球阀关闭时，球形阀芯将完全阻挡管道内 的介质流动。当需要开启阀门时，通过旋转 或平移阀杆，使球形阀芯离开阀座，从而允 许介质通过。由于球形阀芯的形状特点，它 可以紧密地贴合阀座，以实现密封效果。
蝶阀特点
01 蝶阀具有结构简单、体积小、重量轻、操作灵活 等优点。
水管阀门种类
水管阀门种类水管阀门是水管与水管、水管与设备之间作为流量控制枢纽使用的阀门，它可以控制水流的方向、数量及压力，因此它占据着及其重要的位置。
水管阀门一般分为非金属球阀、金属球阀、阀座式阀门、止回阀、止水阀、快速关闭阀、消防阀、假想控制阀、排污阀、安全阀等。
一、非金属球阀：非金属球阀是一种由一圈密封介质封装的球形阀，它具有轻巧、防止水流外溢等特性，广泛地应用于介于工业以及水质污染处理机电设备的油流上。
二、金属球阀：金属球阀与非金属球阀大同小异，都是由一圈密封介质封装而成，它们在内刊部份配有孔，可以对液体进行流量和压力的控制。
金属球阀广泛应用于各种腐蚀性介质及工程领域的控制流量。
三、阀座式阀门：阀座式阀门的阀体是由一片靠汽车抗拉变形的钢板或有色合金制成，里面装有阀体和阀座，上和下装有耐高温密封圈。
此类阀门在正常情况下可抗压及抗拉，生产过程上还可达到耐腐蚀和高密封性能。
四、止回阀：止回阀是一种自动装置，它具有抗流和阻流的功能，在工程中可安装在管线上，可以止水向上流通，保证不出现回流，也可以防止污水污染贮水罐，而且可以耐腐蚀。
五、止水阀：止水阀是水管的重要阀门，由于它的开关与关掉均具有放水的作用，不会造成回流，可以用来控制水的流量和压力，同时也不会被腐蚀。
常用的止水阀的类型包括：止回阀、快速关闭阀、船式止水阀和调节止水阀。
六、快速关闭阀：快速关闭阀是一种一次性使用或常备制动装置，它可以迅速停止水流，具有自锁、防止反演力，从而避免供水管道或其他配管室设备泄漏等作用。
七、消防：消防阀是一种用于阻止蒸汽和其他气体介质通过管路的阀门，是消防设施中最常见的一种，可以用于给消防车提供冷水或提供水池里的消防水，还可以用于消防泵房的水流控制。
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
管道上的各类阀门介绍
使用注意事项
在使用过程中，应定期检查阀门 的密封性能和启闭灵活性。对于 长期不使用的阀门，应定期进行
开关操作以防止锈死。
维护保养
定期对阀门进行清洗和润滑，保 持阀门外观整洁和内部零件的良 好状态。对于损坏的密封件和紧 固件应及时更换，以确保阀门的
密封性和安全性。
04
球阀
球阀结构与工作原理
02
截止阀
截止阀结构与工作原理
结构组成
截止阀主要由阀体、阀盖、阀瓣、阀杆、驱动机构等组成。
工作原理
截止阀通过旋转阀杆使阀瓣升降，达到开启或关闭管道的目 的。当阀瓣处于关闭状态时，阀瓣与阀座紧密贴合，阻止介 质流通；当阀瓣开启时，介质通过阀座和阀瓣之间的流通通 道流过。
截止阀性能参数及选型
性能参数
01
公称通径
表示阀门进出口的公称直径。
02 03
适用介质
球阀适用的介质类型及温度范围。
选型建议
根据管道系统的工作压力、温度、介 质类型及流量等参数选择合适的球阀 型号。
05
04
密封性能
球阀的泄漏等级，表示阀门密封性能 的优劣。
球阀安装、使用与维护
安装前准备
检查阀门型号、规格及 外观质量，确保符合设
计要求。
安装步骤
将阀门安装在管道上， 调整阀门位置，确保操 作方便，连接管道并紧
固螺栓。
使用注意事项
避免使用过程中的误操 作，防止阀门受到外力 损坏，确保阀门正常工
作。
维护保养
定期对阀门进行检查、 清洗和润滑，确保阀门 处于良好状态，延长使
用寿命。
05
蝶阀
蝶阀结构与工作原理
蝶阀结构
主要由阀体、阀座、蝶板、阀杆、传动机构等部件组成。其中，阀体呈圆筒状，蝶板安装于阀体内， 通过阀杆与传动机构相连。
各种阀门详细介绍及用途
各种阀门详细介绍及用途阀门是一种用于控制、调节流体（如液体、气体、蒸汽、粉末等）流动的装置。
在众多工业领域中，阀门被广泛应用于管道系统中，用于控制介质流量、压力以及流向。
下面将介绍几种常见的阀门类型及其用途。
1. 截止阀（Gate Valve）：截止阀是最常见的一种阀门类型，主要用于开关管道中的流体，具有良好的切断性能。
它通常适用于对流体流量要求不高的场合，如给水、污水处理、化工工艺等。
2. 止回阀（Check Valve）：止回阀是一种自动操作的阀门，通过介质的反向流动来关闭阀门，防止流体倒流。
它主要用于防止管道中介质的倒流，常见在给水管道、消防供水系统等场合。
3. 调节阀（Control Valve）：调节阀是一种可以调整介质流量和压力的阀门，它通过改变阀门座圈开度来控制流量或压力。
调节阀广泛应用于化工、石油、制药等工业领域，用于精确控制流体的温度、压力以及流量。
4. 蝶阀（Butterfly Valve）：蝶阀是一种以中心轴为转动轴心的阀门，其阀瓣形状类似蝴蝶翅膀。
它具有结构简单、重量轻、开闭快、流阻小等优点，广泛应用于低压大口径管道系统中，如给排水系统、污水处理和空调系统等。
5. 泄压阀（Pressure Relief Valve）：泄压阀是一种用于保护管道系统和容器的阀门，它能够自动调节系统压力，在系统压力超过预设值时打开，将多余的流体释放出去。
泄压阀主要应用于蒸汽管道、气体储罐、压缩空气系统等，用于保护设备免受过高的压力损害。
6. 安全阀（Safety Valve）：安全阀是一种用于保护设备和系统安全的阀门，当系统压力超过预设压力时，它能够自动打开，释放过多的流体，以保持系统压力在可控制的范围内。
安全阀广泛应用于石油化工、电力、锅炉等系统中，用于确保设备和系统能够在安全工作范围内运行。
7. 气动执行器（Pneumatic Actuator）：气动执行器是一种通过空气动力来驱动阀门运动的装置，它提供了自动化程度较高的控制方式。
各种阀门介绍范文
各种阀门介绍范文阀门是一种可以控制管路介质流动的装置，广泛用于工业生产、市政工程、建筑设施、能源行业等领域。
不同类型的阀门根据其结构和功能可以分为很多种类，下面将介绍一些常见的阀门。
1. 截止阀（Gate Valve）截止阀是一种常用的阀门类型，它通过上下移动阀门门板来控制介质的流通。
当阀门关闭时，门板与阀座完全贴合，从而阻止介质的流动。
截止阀广泛应用于液体、气体和蒸汽的管道系统中。
2. 止回阀（Check Valve）止回阀是一种只允许介质在一个方向上流动的阀门。
当介质流动方向与阀门设计的方向相符时，阀门自动打开；当介质流动方向相反时，阀门关闭以阻止介质回流。
止回阀被广泛应用于防止泵站和压缩机的逆流以及防止水锤等问题。
3. 蝶阀（Butterfly Valve）蝶阀是一种以圆形阀门板为关断元件的阀门。
阀门开启时，阀门板绕着阀轴旋转到一定位置，使得介质可以顺利通过；阀门关闭时，阀门板回转到阀座上，阻止介质的流动。
蝶阀具有结构简单、重量轻、开关快速等特点，广泛应用于水处理、石油化工等行业。
4. 球阀（Ball Valve）球阀是一种使用圆球作为关断元件的旋转阀门。
球阀的开启和关闭是通过旋转球体使其与阀座对齐或脱离阀座来实现的。
球阀具有结构简单、密封性好、使用寿命长等优点，被广泛应用于石油、化工、天然气等领域。
5. 调节阀（Control Valve）调节阀是一种可以对介质流量、压力以及温度等进行连续调节的阀门。
通过改变阀门开度，调节阀可以实现对介质流量的精确控制，如改变阀门的开启程度来调节管道中的流速。
调节阀在工业自动化控制系统中起着重要作用。
以上只是列举了几种常见的阀门类型，实际上还有很多其他类型的阀门，如安全阀、排气阀、角阀、电动阀等。
每种阀门都有其特定的使用场景和优缺点，选择适合的阀门类型对于管道系统的正常运行至关重要。
常见阀门结构及应用
常见阀门结构及应用阀门是工业管道系统中常见的控制装置，用于控制流体的流量、压力和流向。
根据阀门的不同结构和工作原理，可以将阀门分为多种类型。
下面将介绍常见的阀门结构和应用。
1. 闸阀（Gate Valve）闸阀的门板为矩形，可以垂直于流体的方向上升降，以控制流体的流量。
闸阀具有结构简单、密封性能好的特点，并且开启和关闭时流体阻力小。
常用于管道上的切断和调节流体流量，适用于流体流动方向中心输送，但不适用于频繁开关的场合。
2. 截止阀（Globe Valve）截止阀通过提升或降低阀芯来控制流体的流量。
阀芯和阀座之间的接触面积大，密封性好，具有良好的截断功能。
截止阀广泛应用于石油、化工、冶金和电力等工业领域的管道系统中。
3. 蝶阀（Butterfly Valve）蝶阀的活动部分为圆盘，围绕阀杆旋转，控制流体的流量。
蝶阀具有结构简单、重量轻、启闭快速的特点，广泛应用于大型管道上。
蝶阀主要用于切断和调节流体流量，适用于各种工业领域。
4. 隔膜阀（Diaphragm Valve）隔膜阀通过隔膜来控制流体的流量。
隔膜阀具有密封性好、耐腐蚀、无渗漏等特点，常用于腐蚀性介质或具有颗粒物的工业领域。
5. 止回阀（Check Valve）止回阀通过流体的反向压力来关闭阀门，阻止流体倒流。
止回阀广泛应用于液体和气体管道系统中，可防止泵和压缩机的后流，保护管道的安全运行。
6. 调节阀（Control Valve）调节阀通过改变介质的流通面积来控制流量、压力和温度等参数。
调节阀可以根据需要实现手动、气动、电动和液动控制。
调节阀广泛应用于石油、化工、冶金和能源等工业领域。
7. 旋塞阀（Plug Valve）旋塞阀通过旋转阀芯来控制流体的流量。
旋塞阀具有简单结构、密封性好和耐腐蚀等特点，广泛应用于石油化工、冶金和电力等工业领域。
8. 安全阀（Safety Valve）安全阀是一种自动脱压装置，用于在管道系统中对过高压力进行安全排放，保护设备和管道的安全运行。
阀门简单知识点总结
阀门简单知识点总结一、阀门的分类阀门按照不同的工作原理和结构特点可以分为多种类型，常见的有截门阀、球阀、止回阀、蝶阀、闸阀、调节阀等。
这些阀门各有特点，用途也不尽相同。
下面将对几种常见的阀门进行简要介绍。
1. 截门阀：截门阀是一种常用的阀门，用于截断和通畅管道中的流体。
它的结构简单，开关灵活，通常用于管道上的启闭操作。
2. 球阀：球阀是以球体为开闭体的阀门，通过旋转球体的方式来实现流体的通断。
球阀具有结构紧凑、操作灵活、密封可靠等特点，适用于中小口径的管道。
3. 止回阀：止回阀也叫反向阀，主要用于阻止介质在管道中倒流。
止回阀有不同的结构形式，包括升降式、旋启式、闸板式等，适用于各种介质和工况。
4. 蝶阀：蝶阀是以圆盘为开闭体的阀门，通过旋转圆盘来实现流体的调节。
蝶阀具有结构简单、重量轻、体积小等特点，适用于大口径的管道。
5. 闸阀：闸阀是以闸板为开闭体的阀门，通过闸板的上下移动实现管道的启闭。
闸阀具有密封性能好、流体阻力小等特点，适用于管道上的截断和调节操作。
6. 调节阀：调节阀是用于控制流体流量、压力、温度等参数的阀门，它具有流量调节精度高、操作稳定等特点，适用于工程上的精密调节。
以上几种阀门只是其中的一部分，根据不同的工况和需要，还有很多其他类型的阀门可供选择。
在选择阀门时，需要根据工况特点和介质性质来确定合适的类型。
二、阀门的结构阀门的结构主要包括阀体、阀盖、阀座、阀芯、密封件、执行器等部分。
不同类型的阀门在结构上有所差异，但基本的构造原理大致相同。
下面将对阀门结构中的几个重要部分进行简要介绍。
1. 阀体和阀盖：阀体是阀门的外壳，它通常由铸铁、钢材、不锈钢等材料制成，用来承载阀门的内部零件和承受流体的压力。
阀盖是阀门的上盖，通常用螺栓固定在阀体上。
2. 阀座和阀芯：阀座是阀门的密封部件，用来确保阀门的密封性能。
阀芯是阀门的开闭部件，通过移动阀芯来实现流体的通断和调节。
3. 密封件：密封件是阀门的关键部件，它包括填料、密封圈、密封面等，用来确保阀门的密封性能。
常用阀门的类型和用途
常用阀门的类型和用途阀门是流体控制中常用的设备，用于控制管道系统中流体的流动、压力和温度。
不同的阀门类型适用于不同的应用场景，下面将介绍一些常用的阀门类型及其用途。
1.截止阀：截止阀是一种用于完全打开或关闭流体流动的阀门，其主要用途是阻止流体的过程流动。
它通常是通过旋转阀体来控制流体的流动，常见的有手动截止阀和电动截止阀。
截止阀广泛应用于各种工业领域，如化工、石油、电力等。
2.蝶阀：蝶阀是一种通过旋转阀体来控制介质流量的阀门，其特点是结构简单、体积小、重量轻。
蝶阀通过旋转阀体上的圆盘，可以将介质的流通量控制在一定范围内。
蝶阀广泛应用于各种工业领域，如给水、排水、食品加工等。
3.球阀：球阀是一种通过旋转实心球体来控制介质流动的阀门。
球阀具有结构简单、可靠密封、操作灵活等特点。
球阀广泛应用于各种工业领域，如食品、制药、石油化工等。
4.止回阀：止回阀是一种用于防止流体倒流的阀门，其主要特点是可以保证流体只能单向流动。
止回阀广泛应用于各种工业领域，如给水、空调、食品加工等。
5.调节阀：调节阀是一种可以根据需要调节介质的流量、压力和温度的阀门，其主要用途是调节管道系统中介质的流动状态。
调节阀广泛应用于各种工业领域，如化工、石油、电力等。
6.安全阀：安全阀是一种用于保护压力容器和管道系统免受超压损坏的阀门，其主要特点是当介质压力超过设定值时，阀门会自动打开，释放压力，保护系统的安全。
安全阀广泛应用于各种工业领域，如锅炉、压缩机、化工等。
7.排气阀：排气阀是一种用于排除管道系统中积聚的空气或其他气体的阀门，其主要用途是保持管道系统中的正常运行。
排气阀广泛应用于各种工业领域，如给水、污水处理、冷却水循环等。
8.减压阀：减压阀是一种用于降低管道系统中介质压力的阀门，其主要用途是在高压系统中，将高压介质降至设定的工作压力。
减压阀广泛应用于各种工业领域，如石油、天然气、化工等。
9.蒸汽阀：蒸汽阀是一种用于控制蒸汽流量的阀门，其主要用途是调节蒸汽在管道系统中的流动状态。
常见各种阀门的功能介绍
常见各种阀门的功能介绍1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
水管阀门说明
1.截止阀截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
作用：切断、调节和节流。
驱动方式：手动、气动、电动等。
2.闸阀闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。
闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为425℃。
楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。
3.球阀球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。
而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
本类阀门在管道中一般应当水平安装。
球阀分类：气动球阀，电动球阀，手动球阀。
4.柱塞阀柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。
当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
管道阀门种类和用途
管道阀门种类和用途1、按用途和作用分类〈1〉截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
〈2〉调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
〈3〉止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
〈4〉分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
〈5〉安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
2、按主要参数分类（一）按压力分类〈1〉真空阀工作压力低于标准大气压的阀门。
〈2〉低压阀公称压力PN小于1.6MPa的阀门。
〈3〉中压阀公称压力PN2.5~6.4MPa的阀门。
〈4〉高压阀公称压力PN10.0~80.0MPa的阀门。
〈5〉超高压阀公称压力PN大于100MPa的阀门。
（二）按介质温度分类〈1〉高温阀t大于450C的阀门。
〈2〉中温阀120C小于t小于450C的阀门。
〈3〉常温阀-40C小于t小于120C的阀门。
〈4〉低温阀-100C小于t小于-40C的阀门。
〈5〉超低温阀t小于-100C的阀门。
（三）按阀体材料分类〈1〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
〈2〉金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
〈3〉金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
3、通用分类法〈1〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。
在供热空调水系统中，阀门被广泛应用于控制水的压力、流量和流向。
供热空调水系统阀门的种类和工作原理：供热空调水系统中常用的阀门按阀体结构形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碟阀
蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流 体通道的一种阀门。 优点：①结构简单，体积小，重量轻，耗材省，别用于大口径 阀门中；②启闭迅速，流阻小；③可用于带悬浮固体颗粒的介 质，依据密封面的强度也可用于粉状和颗粒状介质。可适用于 通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力 、石油化工系统的煤气管道及水道等。 缺点：①流量调节范围不大，当开启达30%时，流量就将进 95%以上。②由于蝶阀的结构和密封材料的限制，不宜用于高 温、高压的管路系统中。一般工作温度在300℃以下，PN40以 下。③密封性能相对于球阀、截止阀较差，故用于密封要求不 是很高的地方。
供货商：连云港市环球阀门有限公司
球阀
是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆 的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要用于切 断、分配和改变介质流动方向，还具有良好的流量调节功能。 优点：①具有最低的流阻（实际为0）；②因在工作时不会卡住（ 在无润滑剂时），故能可靠地应用于腐蚀性介质和低沸点液体中； ③在较大的压力和温度范围内，能实现完全密封；④可实现快速启 闭 某些结构的启闭时间仅为0.05~0.1s，以保证能用于试验台的自 动化系统中。快速启闭阀门时，操作无冲击。⑤球形关闭件能在边 界位置上自动定位；⑥工作介质在双面上密封可靠；⑦在全开和全 闭时，球体和阀座的密封面与介质隔离，因此高速通过阀门的介质 不会引起密封面的侵蚀；⑧结构紧凑、重量轻，可以认为它是用于 低温介质系统的最合理的阀门结构；⑨阀体对称，尤其是焊接阀体 结构，能很好地承受来自管道的应力；⑩关闭件能承受关闭时的高 压差。⑾全焊接阀体的球阀，可以直埋于地下，使阀门内件不受浸 蚀，最高使用寿命可达30年，是石油、天然气管线最理想的阀门。
公司常用的几种阀门及管道配件
一、阀门 1、截止阀 4、止回阀 二、管件 1、直接 4、法兰
2、球阀 3、碟阀 5、针型阀 6、疏水阀等
2、弯头 5、变径
3、三通 6、翻边等
截止阀
是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动 形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的 阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由 于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的 调节。因此，这种类型的阀门非常适合作为切断或调节以及节流用。 优点：①在开启和关闭过程中，由于阀瓣与阀体密封面间的磨擦力比 闸阀小，因而耐磨。②开启高度一般仅为阀座通道的1/4，因此比闸 阀小得多；③通常在阀体和阀瓣上只有一个密封面，因而制造工艺性 比较好，便于维修。④由于其填料一般为石棉与石墨的混合物，故耐 温等级较高。一般蒸汽阀门都用截止阀。 缺点：①由于介质通过阀门的流动方向发生了变化，因此截止阀的最 小流阻也较高于大多数其他类型的阀门；②由于行程较长，开启速度 较球阀慢。 公司所用的材质有以下几种:碳钢、304、309S、316L等。碳钢的用 于一般性的管道；304不锈钢的用于酸、碱性管道；316L的用于强碱 、强酸管道；309S多用于耐高温强碱、强酸的管道 。
.对夹中线与涡轮对夹蝶阀
• 材质:阀体铸铁,阀片不锈 钢
• 圆盘形蝶板绕着轴线旋 转，旋转角度为0°-90° 之间，旋转到90°时，阀 门则全开状态,操作简单
• 应用于:包装间料仓的下 料口或通风管道
• 供货商:连云港市环球阀门有限公司
• 五、按压力分类：真空阀、低压阀（~1.6MPa ）、中压阀（2.5~6.4MPa）、高压阀（ 10.0~80MPa）、超高压阀
• 六、按介质工作温度分类：高温阀（450℃~） 、中温阀（120~450℃）、常温阀（40~120℃）、低温阀（-100~-40℃）、超低 温阀
• 七、按阀体材料分类：非金属阀门、金属材料阀 门
• 缺点：①因为球阀最主要的阀座密封圈材料是聚四氟乙烯，它对几乎所有 的化学物质都有是惰性的，且具有摩擦系数小、性能稳定、不易老化、温 度适用范围广和密封性能优良的综合性特点。但聚四氟乙烯的物理特性， 包括较高的膨胀系数，对冷流的敏感性和不良的热传导性，要求阀座密封 的设计必须围绕这些特性进行。所以，当密封材料变硬时，密封的可靠性 就受到破坏。而且，聚四氟乙烯的耐温等级较低，只能在小于180℃情况下 使用。超过此温度，密封材料就会老化。而考虑长期使用的情况下，一般 只会在120℃不使用。②它的调节性能相对于截止阀要差一些，尤其是气动 阀（或电动阀）。
阀门型号参数
阀门型号（铸钢气动法兰式蝶阀--6kg压力）
常用阀门度开关、启闭迅速、启闭所需力矩小、密封性 好、
结构简单、流体阻力小、启闭快速、启闭力矩大 、密封面大
结构简单、密封面不易损伤、启闭力矩大、流体 阻力大、一般流体只能单向流动
流体阻力小、启闭力矩小、介质流动方向不受限 制、结构长度短、密封性能好、密封面易损 伤、启闭时间长高度大、结构复杂
常用的管道阀门简要说 明
2020/8/3
阀门的定义
• “阀”的定义是在流体系统中，用来控制流体压力 、方向、流量的装置。阀门是使配管和设备内 的介质流动或停止、并能控制其流量的装置
阀门的分类
•一、阻断作用： 碟阀、闸阀、截止阀、球阀、 隔膜阀 •二、调节作用：调节阀、节流阀 •三、保护作用: 安全阀、减压阀 •四、功能性作用：止回阀、疏水阀
法兰截止阀
材质：碳钢、304 、316L 截止阀属于强制密封式阀门，所以在阀门关闭时， 必须向阀瓣施加压力，以强制密封面不泄漏。截止 阀只许介质单向流动 用途：高质泵、料浆泵、蒸汽等流体输送管道连接 （根据管道流量的大小选择不同规格尺寸的阀门）
供货商：连云港市环球阀门有限公司
丝扣截止阀
材质：碳钢 阀杆开启或关闭行程相对较短，有非常可 靠的切断动作，使得这种阀门非常适合作 为介质的切断或调节及节流使用。 用于：走一般性的要求不高的无腐蚀性流 体 如：水处理的管道
