阀门型号大全

阀门型号大全阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元二单元三单元四单元五单元六单元七单元阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料□□□□□- □□一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z二单元：传动方式传动方式：电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号 0 1 2 3 4 5 6 7 8 9 D S 无代号三单元：连接型式连接方式内螺纹外螺纹两片式连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法闸阀结构形式代号明杆楔式弹性闸板 0刚性单闸板 1双闸板 2平行式单闸板 3双闸板 4暗杆楔式单闸板 5双闸板 6平行式单闸板7双闸板 8安全阀结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2带扳手全启式 4不封闭双弹簧微启式 3微启式 7全启式 8带控制机构全启式 6脉冲式9杠杆式 5减压阀结构形式代号直接作用波纹管式 1直接作用薄膜式 2先导活塞式 3先导波纹管式 4先导薄膜式 5五单元：密封副材料材料锡基轴承合金(巴氏合金) 搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号B C D E F G H J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料阀体材料钛及钛合金碳钢Cr13系不锈钢铬钼钢可锻铸铁铝合金18-8系不锈钢球墨铸铁Mo2Ti系不锈钢塑料铜及铜合金铬钼钒钢灰铸铁代号A C H I K L P Q R S T V Z灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。

阀门的阀芯编制大全经常有人把阀芯当阀板用.其实是很大的错误.阀芯是由阀体直接构造的.一般的阀芯是用50/25来区分的.现在应该明白了吧.当阀体是DN500的时候,阀芯就是250MM.这样一直推论下去就OK了.就是刚好一半,大家也学学,再见>全球阀门未来发展趋势随着国外大型成套技术的发展，出现了一系列新型成套设备与单机。

与阀门有关的新型成套设备发展的特点是大型化、高参数化、高性能自动化和成套化，与这些成套设备的控制方式相适应。

近20年来，国外阀门的控制方式也有很大发展。

除一般手动、机动、电动、气动、液动传动之外，电液连动、气液连动、自动控制的阀门品种不断增多，并有进一步发展的趋势。

比如炼油设备。

最大炼油厂3640万吨／年(加勒比海的维尔京群岛)，3000万吨／年(委内瑞拉)。

目前2000万吨／年以上的炼油厂有近30个；最大单元炼油减压装置的处理能力达到2400万吨/年，催化裂化装置达到824万吨／年，加氢裂化装置达到320万吨／年。

装置大型化，迫使阀门也越来越大，控制方式也开始向自动化方向发展。

近年来，长输管线发展很快，其主要原因一是成本低，只相当于铁路运输的1／3；二是埋设在地下，不易破坏；三是管线建设速度快，投资省。

因此，长输管线用阀门近几年需求大增。

发电设备最大机组容量双轴火电机组l30万kW，单轴火电机组120万kW，最大核电机组130万kW。

与这些成套设备配套的阀门中最大平板闸阀直径达到1620mm、2000mm；最大蝶阀通径9750mm；最大球阀通径3050mm，不算驱动装置阀门的重量达到184吨；最大水用闸阀通径2750mm，压力达到9MPa。

设备大型化的经济效果概括起来说，一是提高生产效率，二是减少基建投资，三是降低原燃材料消耗。

以年处理能力500万吨的炼油设备与100万吨的相比，每吨产品生产能力的投资减少50％。

一座600万吨/年炼油厂与两座300万吨／年的炼油厂比较，投资只相当于后者的69％，钢材消耗为53％，占地面积为54％，生产费用为75％，而劳动生产率却提高到170％。

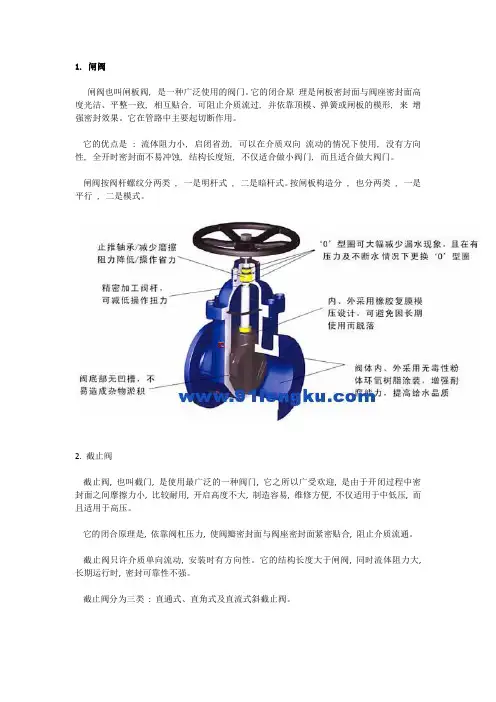

中英文阀门名称对照表1-01 自动阀门Self-acting valve依靠介质本身的能力而自行动作的阀门1-02 驱动阀门Actuanted valve 借助手动、电力、液压或气压来操纵的阀门2-01 闸阀Gate valve,slide valve 启闭件（闸板）由阀杆带动，沿阀座密封面做升降运动的阀门2-02 平行式闸阀Parallel gate valve,parallel slide valve 闸板的两侧密封面相互平行的闸阀2-03 楔式闸阀Wedge gate valve闸板的两侧密封面成楔状的闸阀2-04 升降杆式闸阀Outside screw stem rising through handwheel type gate valve 阀杆做升降运动，其传动螺纹在体腔外部的闸阀2-05 旋转杆式闸阀Inside screw nonrising stem type gate valve阀杆作旋转运动,其传动螺纹在体腔内部的闸阀2-06 快速启闭闸阀Quick open-and-close gate valve 阀杆既作旋转又作升降运动的闸阀2-07 缩口闸阀Contraction cavity gate valve 阀体内的通道直径不同,阀座密封面处的直径小于法兰连接处的直径的闸阀2-08 平板闸阀Flat gate valve 这种类型的闸阀有带导流孔和不带导流孔之分.带导流孔的平板闸阀能通球清管,不带导流孔的平板闸阀只能用作管路上的启闭装置3-01 蝶阀Butterfly valve 启闭件(蝶板)绕固定轴旋转的阀门3-02 中线蝶阀Center line-type butterfly valve蝶板的回转中心(即阀门轴中心)位于阀体的中心线和蝶板的密封截面上的蝶阀3-03 单偏心蝶阀Single-eccentric center butterfly vale蝶板的回转中心(即阀门轴中心)位于阀体的中心线上且与蝶板密封面形成一个尺寸偏置的蝶阀3-04 双偏心蝶阀Double-eccentric center butterfly valve 蝶板的回转中心(即阀门轴中心)与蝶板密封截面形成一个尺寸偏置,并与阀体中心线形成另一个尺寸偏置的蝶阀3-05 三偏心蝶阀Three-eccentric center butterfly valve蝶板的回转中心(即阀门轴中心)与蝶板密封面形成一个尺寸偏置,并与阀体中心线形成另一个尺寸偏置;阀体密封面中心线与阀座中心线(即阀体中心线)形成一个角偏置的阀门4-01 旋转阀Rotary valve 启闭件沿阀座密封曲面轴心作相对旋转运动的阀门4-02 球阀Ball valve 启闭件(球体)绕垂直于通路的轴线旋转的阀门4-03 浮动球阀Float ball valve球体不带有固定轴的球阀4-04 固定球球阀Fixed ball valve 球体带有固定轴的球阀4-05 弹性球球阀Flexible ball valve 球体上开有弹性糟的球阀4-06 旋塞阀Cock,plug 启闭件(塞子)绕其轴线旋转的阀门4-07 紧定式旋塞阀Clampyte plug valve 塞体内不带填料,塞子与塞体密封面的密封依靠拧紧旋塞下面的螺母来实现的旋塞阀4-08 填料式旋塞阀Cland packing plug valve 采用填料密封的旋塞阀4-09 自闭式旋塞阀Self-sealing plug valve 塞子与塞体间的密封主要依靠介质本身的压力来实现的旋塞阀4-10 油封式旋塞阀Lubricated plug valve采用油脂密封的旋塞阀4-11 旋柱阀Cock,plug 启闭件(圆柱形塞子)绕其轴线旋转的阀门5-01 挡板阀Baffler valve启闭件(挡板)在阀座密封面上到阀座密封面以外作相对运动,但又不穿过阀座密封面的阀门5-02 截止阀Globe valve, stop valve启闭件(阀瓣)由阀杆带动,沿阀座(密封面)轴线作升降运动的阀门5-03 上螺纹阀杆截止阀Outside screw stem stop valve 阀杆螺纹在壳体外面的截止阀5-04 下螺纹阀杆截止阀Inside screw stem stop valve阀杆螺纹在壳体内的截止阀5-05 直通式截止阀Globe valve 介质的进出口两个通道在同一方向上,呈180°的截止阀5-06 角式截止阀Angle pattern globe valve介质的进出口两个通道呈90°的截止阀5-07 三角截止阀Three way stop valve 具有三个通道的截止阀5-08 直流式截止阀Oblique type globe valve阀杆和通道成一定角度的截止阀5-09 柱塞式截止阀Plunger type globe valve 柱塞式截止阀是常规截止阀的变形.其阀瓣和阀座是按柱塞的原理设计的;把阀瓣设计成柱塞,阀座设计成套环,靠柱塞和套环的配合实现密封5-10 针形截止阀Needle globe valve阀座孔的尺寸比公称通径小的截止阀6-01 节流阀Throttle valve 通过启闭件(阀瓣)改变通路截面积以调节流量.压力的阀门6-02 勾形阀瓣节流阀Trench type disc throttle valve常用于深冷装置中的膨胀阀6-03 窗形阀瓣节流阀Window type disc throttle valve适用于公称通径较大的节流阀6-04 塞形阀瓣节流阀Plug disc throttle valve 适用于中.小口径的节流阀7-01 止回阀Check valve,Non-reture valve 启闭件(阀瓣)靠介质作用力,自动阻止介质逆流的阀门7-02 旋启式止回阀Swing check valve 阀瓣绕体腔内固定轴作旋转运动的止回阀7-03 单瓣旋启式止回阀Single disc swing check valve 只有一个阀瓣的旋启式止回阀7-04 多瓣旋启式止回阀Multi-disc swing check valve 具有二个以上阀瓣的旋启式止回阀7-05 升降式止回阀Lift check valve 阀瓣垂直于阀座孔轴线作升降运动的止回阀7-06 底阀Foot valve 安装在泵吸入管端,以保证吸入管内被水充满的止回阀7-07 弹簧载荷升降式止回阀Spring-loaded lift check valve该阀不仅能降低水击压力,而且流道通畅,流阻很小7-08 弹簧载荷环形阀瓣升降式止回阀Spring-loaded annular disc lift check valve 该阀与通常结构的升降式止回阀相比,阀瓣行程更小,加之弹簧载荷的作用,使其关闭迅速,因此,更利于降低水击压力7-09 多环形流道升降式止回阀Multi-annulus lift check valve该阀具有最小的阀瓣行程,因此其关闭更为迅速7-10 蝶式止回阀Butterfly swing check valve 形状与蝶瓣相似,起阀瓣绕固定轴(无摇杆)作旋转运动的止回阀7-11 管道式止回阀Line check valve阀瓣沿着阀体中心线滑动的止回阀.该阀体积小,重量轻,加工工艺性好,但流阻系数比旋启式止回阀略大7-12 空排止回阀No-load running check valve 这是一种特殊用途的止回阀,用于锅炉给水泵的出口,以防止介质倒流及起空排作用7-13 缓闭止回阀Dashpot check valve 在旋启式止回阀或升降式止回阀上设置缓冲装置,形成缓闭止回阀,这种止回阀能有效地防止水击7-14 隔膜式止回阀Diaphragm type check valve该阀是止回阀的一种新的结构形成,尽管它的使用受到温度和压力等的限制,但其防止水击压力比传统的旋启式止回阀小得多7-15 锥形隔膜式止回阀Tapered diaphragm type check valve该阀对夹安装在管道两法兰之间,其关闭速度极为迅速7-16 环形编织隔膜式止回阀Annular woven diaphragm type check valve该阀采用了褶皱的环状橡胶隔膜,关闭速度极快,但其使用范围通常受压差(△p〈1MPa)和温度(t 〈70°C)的限制7-17 球形止回阀Ball check valve 胶球(单球与多球)在介质作用下,在球罩内沿阀体中心线方向作来回短行程滚动,以实现其开启和关闭动作8-01 安全阀Safety valve 一种自动阀门,它不借助任何外力,而是利用介质本身的力来排出额定数量的流体,以防止系统内压力超过预定的安全值,当压力恢复正常后,阀门再行关闭并阻止介质继续流出8-02 重锤式安全阀Weighted safety valve用杠杆和重锤来平衡阀瓣压力的止回阀.这种结构只能用在固定设备上,其重锤的重量一般不应超过60kg8-03 弹簧式安全阀Spring type safety valve利用压缩弹簧的力来平衡阀瓣的压力并使其密封的安全阀.这类安全阀的弹簧作用力一般不应超过20000N8-04 脉冲式安全阀Pulse type safety valve该阀把主阀和辅阀设计在一起,通过辅阀的脉冲作用带动主阀动作,这种结构通常用于大口径.大排量及高压系统8-05 微启式安全阀Low lift safety valve 阀瓣开启高度为阀座喉径的1/40~1/20的安全阀8-06 全启式安全阀Fall lift safety valve阀瓣开启高度等于或大于阀座喉径的1/4的安全阀8-07 全封闭式安全阀All sealed bonnet tgpe safety valve 开启排放时,介质不会向外界泄漏,而是全部通过排泄管排放掉.这种结构适用于易燃.易爆.有毒介质8-08 半封闭式安全阀Half sealed bonnet type safety valve 开启排放时,介质一部分通过排泄管排掉,而另一部分从阀盖与阀杆的配合处向外泄漏.这种结构适用与一般的蒸气和对环境无污染的介质8-09 敞开式安全阀Exposed type safety valve 开启排放时,介质直接由阀瓣上方排放,这种安全阀适用于对环境污染无要求的场合8-10 直接载荷式安全阀Direct loaded safdty valve直接用机械载荷如重锤.杠杆重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀8-11 带辅助装置的安全阀Assisted safety valve该安全阀借助一个动力辅助装置,可以在低于正常的开启压力下开启.即使辅助装置失灵,此类阀门应仍能满足标准的要求8-12 带补充载荷的安全阀Supplementary loaded safety valve 该安全阀在其进口处压力达到开启压力前始终保持有一增强密封的附加力.该附加力(补充载荷)可由外来的能源提供,而在安全阀达到开启压力时应可靠的释放.其大小应这样设定,即假定该附加力未释放时,安全阀仍能在进口压力不超过国家法规规定的开启压力百分数的前提下达到额定排量8-13 先导式安全阀Pilot operated safety valve一种依靠导阀来驱动或控制的安全阀.该导阀本身应是符合标准要求的直接载荷式安全阀8-14 杠杆式安全阀Lever and weight loaded safety valve 利用杠杆将作用力传递到阀瓣上的安全阀8-15 波纹管平衡式安全阀Bellows seal balance safety valve 利用波纹管平衡背压的作用,以保持开启压力不变的安全阀8-16 双联弹簧式安全阀Duplex safety valve 将两个弹簧式安全阀并联,具有同一进口的安全阀组9-01 减压阀Pressure reducing valve 通过启闭件的节流,将介质压力降低,并利用介质本身能量,使阀后的压力自动满足预定要求的阀门9-02 活塞式减压阀Piston reducing vakve 采用活塞作传感元件,带动阀瓣运动的减压阀9-03 薄膜式减压阀Diaphragm reducing valve 采用薄膜作传感元件,带动阀瓣运动的减压阀9-04 气包式减压阀Air bag type reducing valve 依靠阀后介质进入气包内的压力来平衡阀的压力的减压阀9-05 弹簧薄膜式减压阀Spring diaphragm reducing valve采用弹簧和薄膜作传感件来带动阀瓣升降运动的减压阀9-06 波纹管式减压阀Bellows seal reducing valve 采用波纹管机构来带动阀瓣升降运动的减压阀9-07 杠杆式减压阀Lever reducing calve 采用杠杆机构来带动阀瓣升降运动的减压阀9-08 定值减压阀Fixed pressure reducing valve 出口压力保持定值的减压阀9-09 定比减压阀Proportionging pressure reducing valve 出口压力与进口压力或某个参考压力保持一定比例的减压阀9-10 定差减压阀Fixed differential reducing valve出口压力与进口压力或某个参考压力保持一定压力差的减压阀9-11 直接作用式减压阀Direct-acting reducing valve 利用出口压力变化,直接控制阀瓣运动的减压阀9-12 先导式减压阀Pilot-operated reducing valve 由主阀和导阀组成,出口压力变化通过放大,控制主阀动作的减压阀9-13 先导式减压阀主阀Main valve 在先导式减压阀中,受导阀控制对流通介质起调控作用的阀9-14 先导式减压阀导阀Pilot valve 在先导式减压阀中,起控制主阀动作的前置阀9-15 正向作用式减压阀Direct accing reduding valve 进口介质对阀瓣的作用力与阀瓣升起方向一致的减压阀9-16 反向作用式减压阀Reverse acting reducing valve 进口介质对阀瓣的作用力与筏瓣升起方向相反的减压阀9-17 卸荷式减压阀Balanced reducing valve进口介质对阀瓣的作用力接近或达到平衡的减压阀10-01 蒸汽疏水阀Steam trap 自动排放凝结水并阻止蒸汽泄漏的阀门10-02 机械型蒸汽疏水阀Mechanical steam trap 由凝结水位变化驱动启闭件,使其完成阻汽排水动作的疏水阀10-03 浮球式疏水阀Ball float steam trap 利用在凝结水中浮动的空心球,带动启闭件动作的疏水阀10-04 自由浮球式蒸汽疏水阀Free-ball float steam trap 由壳体内凝结水的液位变化导致启闭件(自由浮球)的开关动作.该阀能够排饱和水,且能连续排放凝结水10-05 杠杆浮球式蒸汽疏水阀Lever-ball float steam trap 由壳体内凝结水的液位变化导致启闭件(杠杆浮球)的开关动作.该阀杠杆机构的特点是可以扩大浮力,因此,可以用于超大排量的场合10-06 自由半浮球式蒸汽疏水阀Free-semi-ball float steam trap采用能自由活动的半球形浮子(自由半浮球),浮子本身具有阀瓣的机能,是没有铰链.杠杆及连杠机构即能开闭阀口的结构,也是结构最简单的蒸汽疏水阀10-07 敞口向下浮子式蒸汽疏水阀Inverted bucket steam trap 其浮子的开口向下,由浮子内凝结水的液位变化导致启闭件的开关动作.该阀多数不把阀瓣直接固定在浮子上,而是采用杠杆机构以扩大浮力10-08 敞口向上浮子式蒸汽疏水阀Open bucket force steam trap该阀又称为浮桶式蒸汽疏水阀,是利用在凝结水中的浮桶,带动启闭件动作的蒸汽疏水阀10-09 热静力型蒸汽疏水阀Hot-statical force steam trap 由凝结水温变化驱动启闭件,使其完成阻汽排水动作的疏水阀10-10 波纹管式蒸汽疏水阀Bellows seal steam trap 该阀是在蛇形管容器内,即在波纹管内封入沸点低.易挥发的液体作为感温元件.在波纹管上固定着阀瓣,随着温度变化,波纹管产生伸缩而启闭的疏水阀10-11 膜盒式蒸汽疏水阀Membrane-box steam trap 该阀属蒸汽压力式,由凝结水的压力与可变形元件内挥发性液体的蒸汽压力之间的不平衡来驱动启闭件的动作,该阀不会产生气堵10-12 双金属片式蒸汽疏水阀Bimetal elements steam trap 利用双金属片受热变形,带动启闭件动作的蒸汽疏水阀.该阀不会发生闭塞现象10-13 热动力型蒸汽疏水阀Hot-motive force steam trap 由凝结水动态特性的变化,驱动启闭件,使其完成阻汽排水动作的疏水阀10-14 圆盘式蒸汽疏水阀Dise steam teap利用蒸汽和凝结水的不同热力性质,及其静压和动压的变化,使阀片动作的蒸汽疏水阀10-15 脉冲式蒸汽疏水阀Impulse steam trap 利用蒸汽在两级节流中的二次蒸发,导致蒸汽和凝结水的压力变化,而使启闭件动作的蒸汽疏水阀10-16 迷宫或孔板式蒸汽疏水阀Orifice steam trap该类形式的蒸汽疏水阀是由节流孔控制凝结水的排放量,并使热凝结水变化,而减少蒸汽的流出11-01 隔膜阀Diaphragm valve 启闭件(隔膜)由阀杆带动,沿阀杆轴线作升降运动,并将动作机构与介质隔开的阀门11-02 截止式隔膜阀Globe diaphragm valve阀体与截止阀阀体形状相似的隔膜阀11-03 屋脊式隔膜阀Weir diaphragm valve阀体流道中以屋脊形结构与隔膜构成密封副的隔膜阀11-04 榨板式隔膜阀Wedge diaphragm valve 闸瓣与楔式闸阀的单闸板形状相似的隔膜阀12-01 多用阀Multipurpose valve 具有多种用途的阀门12-02 截止止回阀Serew-down stop check valve 一种可以起截止和止回两种作用的阀门,该阀适用于安装位置受到限制的场合12-03 截止止回节流阀Serew-down stop check and throttle valve 一种可起截止.止回.节流作用的三用阀.该阀大量使用在油井并注水装置上12-04 截止止回安全阀Serew-down stop check and safety valve一种起截止.止回.安全作用的三用阀12-05 止回球阀Check-ball valve 一种可以做止回和球阀的两用阀门。
