井点降水技术交底
井点降水工程施工技术交底书
工程名称中铁国际城Ⅰ标段施工单位中铁十一局集团交底部位工序名称井点降水井点降水工程施工技术交底1 作业标准北京市建筑设计研究院提供的Ⅰ标段国际城1c地块图纸天津市勘察院岩土工程勘察报告2 井点降水工程概况降水井采用直径500mm无砂混凝土管，钻孔直径700mm，中间填5~10mm等径渣石。
3 工程质量要求降水井安全质量验收一次合格率100%。
4 施工工艺流程降水井主要施工流程：准备工作→井点测量定位→开孔→下护口管→钻孔→吊放井管→回填井管与孔壁间的砾石过滤层→洗井（活塞洗井、空压机洗井）→下泵试抽→合理布置排水管及电缆电路→正式抽水→作好记录→降水完毕→封井（用砼浇筑）。
5 各工艺施工方法及注意事项5.1 准备工作：施工前应根据井点数量及深度准备好施工所需要的各种材料，材料堆放整齐；开挖循环泥浆池必须严格按图纸要求进行开挖，禁止随意开挖。
5.2 井点测量定位：钻机安放就位，井位应设立显著标志，井孔孔位测放位置误差不大于 300mm。
5.3 开孔及下护口管：应在井位处挖探坑，探坑直径为 700mm，并埋设护口管；根本本工程的地质情况，现场埋设的护口管分为2m、4m两种，护口管中心要与井孔中心重合；护口管外壁与井壁之间间隙，应用粘土回填密实，以避免泥浆浸泡、冲刷而导致孔口坍塌。
5.4 钻孔：钻孔前钻机必须对中整平，下钻时，应将钻头吊稳定后，再导正下入井孔。
进入井孔后，不得全松刹车、高速下放；钻具进入井孔后，应改好井盖板，使钢丝绳置于井盖板中间的绳孔中，并在地面设置固定标志，以便钻进中用交线法测量钢丝绳位移；提钻时应尽量缓慢，如遇阻力应减速；钻进中，如发现塌孔、斜孔时，必须及时通知现场负责人，不可自行处置；钻孔完成后，要及时进行换浆处理。
5.5 吊放井管：下管时，将井管放置在木制预制托底上，四周栓8#铁丝，缓缓下放。
井管接头处用玻璃丝布粘贴（以免挤入泥砂淤塞井管），竖向用 4～6 条 30mm宽竹条固定井管。
井点降水安全技术交底
井点降水安全技术交底一、井点降水安全技术：1.两人合运井管时要动作一致，以免伤人。
2.冲孔时吊钩与冲管应固定牢固，安全可靠。
3.抽出的水应予排走，要防止排水渠道堵塞发生倒流以及雨水流入基坑内导致基坑壁坍塌。
4.主机要安装在平坦坚实的地基上，而且机泵连接同心，连轴节的螺栓及地脚螺栓应紧固。
5.电源线绝缘良好，电器部分设置接地线，并保持干燥。
各防护装置完好无缺。
6.水泵运转过程中发生漏气、漏水、地网堵塞或运转声音不正常，电动机温度过高，电流突然增大或电压升降超过额定数5%时均应立即停机检查修理。
严禁带电处理上述事故。
7.水泵运转时严禁人员从机上跨越。
8.停机时应先关闭出水阀然后停机。
二、道路路基挖方施工安全技术要求：1.挖方施工区域必须安排专人进行交通管理，对人员、车辆、机械实行统一指挥。
2.人工挖土，前后应保持15米以上的距离，左右应保持1米以上的距离；机动车辆和装载机配合挖土时，必须距离人工挖土面保持5米凡例上的距离。
3.人际配合挖方施工，人员不许站在机械前面的工作面上, 一定要站在机械工作面以外。
4.挖土机挖土时，人员不许在机械回转半径内通过，并保证一定的施工场地，施工范围内不准安排其它作业。
5.运土汽车进入场地必须有专人指挥，以保证安全。
6.压路机碾压时需要人工清理轮上粘土时，清理人员必须站在压路机的后面清理。
7.在挖填交接处或悬崖边缘进行挖土施工，必须保留1米以上的安全距离。
8.挖土时，必须自下而上分层开挖，压层厚度一般不超过1米，最厚不得超过1.5米。
严禁掏底放崖而造成坍塌事故。
9.两侧堆土时，堆土区必须留出人行通道；尽量避免靠墙堆土，必须堆土时高度不超过1米，并应设良好的排水沟管。
10.工休时，机械、人员不允许靠墙休息，以防发生坍塌伤人事故。
井点降水安全技术交底模板
一、交底对象全体参与井点降水施工的施工人员、技术人员、安全员及管理人员。
二、交底时间[填写具体时间]三、交底内容1. 井点降水工程概述井点降水是人工降低地下水位的一种方法，主要用于土方工程、地基与基础工程施工中，能有效疏干基土中的水分，提高地基强度，减少土坡土体侧向位移与沉降，稳定边坡，消除流砂，减少基底土的隆起，为地基与基础工程施工提供干燥的施工条件。
2. 井点降水施工安全注意事项（1）井点降水施工前，必须对施工区域进行地质勘察，了解地下水位、土层分布等情况，确保施工方案合理。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
（3）施工区域应设置明显的警示标志，禁止无关人员进入。
（4）井点降水施工过程中，必须确保排水畅通，防止积水。
（5）井点降水施工过程中，严禁将主管、支管顶部的连接胶管埋入土中，以防损坏。
（6）深井井点的抽水设备应定期检查、维护，确保设备正常运行。
3. 井点降水施工操作流程（1）井点安装：平整场地，井点放线定位，安装高程控制点，安装井点管。
（2）抽水设备安装：安装集水总管，连接抽水设备，调试设备。
（3）试抽水：检查设备运行情况，确保排水畅通。
（4）正常降水：根据地下水位变化，调整抽水设备运行参数。
（5）降水完毕：拔除井管，封井。
4. 井点降水施工质量要求（1）井点安装位置、深度、高程应符合设计要求。
（2）井点管、滤管、集水总管等材料质量应符合国家标准。
（3）抽水设备运行正常，排水畅通。
（4）井点降水效果应符合设计要求。
5. 井点降水施工安全措施（1）施工人员必须接受安全教育培训，掌握井点降水施工安全知识。
（2）施工过程中，必须遵守操作规程，确保施工安全。
（3）定期对施工人员进行安全检查，发现安全隐患及时整改。
（4）施工区域设置安全警示标志，加强现场安全管理。
四、交底要求1. 施工人员要认真听取交底内容，了解井点降水施工安全注意事项。
2. 施工过程中，严格按照操作规程进行施工，确保施工安全。
井点降水工程施工安全技术交底
工程名称：
施工单位
建设单位
分项交底（作业）名称
井下降水工程
作业单位
交底部门
交底人
施工日期
年月日至年月日
接受交底班组或员工签名：
交底内容：
1、土方开挖前，必须保证一定的预抽水时间，一般轻型井点不少于7-10d，喷射井点或真空深井井点不少于20d。
2、井点降水设备的排水口应与坑边保持一定距离，防止排出的水回渗入坑内。
6、补充交底内容：
进入现场必须遵守安全生产六大纪律。
补充作业指导内容：
3、降水过程必须与坑外水位观测密切配合，注意可能由于隔水帷幕渗漏在降水时影响周围环境。
4、坑外降水，为减少井点降水对周围环境的影响，应采取在降水管5、拔除井点管后的空洞，应立即用沙土（或其他代用材料）填实。对于穿过不透水层进入承压含水层的井管，拔除后应用黏土球直衬封死，杜绝井管位置发生管涌。

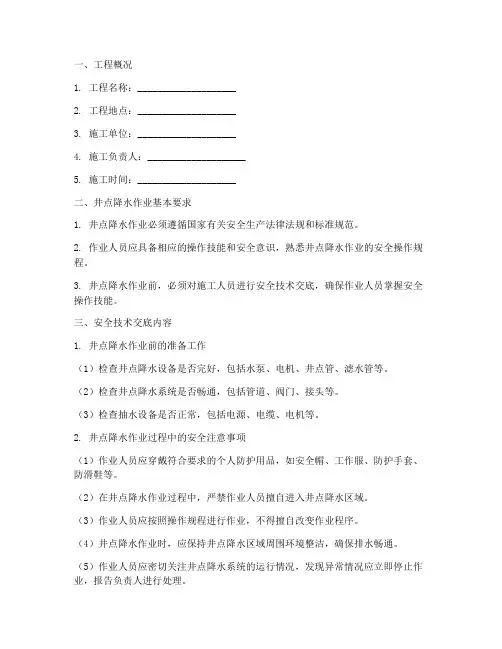

井点降水作业安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工负责人：____________________5. 施工时间：____________________二、井点降水作业基本要求1. 井点降水作业必须遵循国家有关安全生产法律法规和标准规范。
2. 作业人员应具备相应的操作技能和安全意识，熟悉井点降水作业的安全操作规程。
3. 井点降水作业前，必须对施工人员进行安全技术交底，确保作业人员掌握安全操作技能。
三、安全技术交底内容1. 井点降水作业前的准备工作（1）检查井点降水设备是否完好，包括水泵、电机、井点管、滤水管等。
（2）检查井点降水系统是否畅通，包括管道、阀门、接头等。
（3）检查抽水设备是否正常，包括电源、电缆、电机等。
2. 井点降水作业过程中的安全注意事项（1）作业人员应穿戴符合要求的个人防护用品，如安全帽、工作服、防护手套、防滑鞋等。
（2）在井点降水作业过程中，严禁作业人员擅自进入井点降水区域。
（3）作业人员应按照操作规程进行作业，不得擅自改变作业程序。
（4）井点降水作业时，应保持井点降水区域周围环境整洁，确保排水畅通。
（5）作业人员应密切关注井点降水系统的运行情况，发现异常情况应立即停止作业，报告负责人进行处理。
3. 井点降水作业后的注意事项（1）作业完成后，应及时清理现场，确保井点降水区域周围环境整洁。
（2）对井点降水设备进行检查、维护，确保设备正常运行。
（3）对井点降水区域进行巡查，发现安全隐患应立即整改。
四、应急预案1. 井点降水作业过程中发生事故时，应立即停止作业，采取紧急措施进行救援。
2. 发生触电事故时，应立即切断电源，进行现场急救，并报告相关部门。
3. 发生物体打击事故时，应立即将伤员送往医院救治，并报告相关部门。
4. 发生坍塌事故时，应立即组织人员疏散，并报告相关部门。
井点降水三级安全技术交底模板
一、交底目的为确保井点降水施工过程中的安全，防止发生安全事故，现将井点降水三级安全技术交底如下，请相关人员认真学习并严格遵守。
二、交底内容1. 井点降水施工前的准备工作（1）施工前应进行现场勘察，了解地质情况、地下水状况、周边环境等，确保施工安全。
（2）施工前应编制井点降水施工方案，明确施工步骤、施工方法、安全措施等。
（3）施工前应对施工人员进行安全技术培训，提高施工人员的安全意识。
2. 井点降水施工过程中的安全技术措施（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、安全鞋等。
（2）井点降水施工时，必须严格按照施工方案进行，不得擅自更改施工步骤。
（3）井点降水施工过程中，应确保井点管、滤水管、抽水设备等设备正常运行。
（4）施工过程中，应密切关注地下水位变化，防止因降水过度导致周边建筑物、构筑物沉降、开裂等。
（5）井点降水施工过程中，应定期检查井点管、滤水管、抽水设备等，确保设备完好。
（6）施工过程中，应设置警示标志，提醒过往人员注意安全。
3. 井点降水施工过程中的应急处置措施（1）发生井点管、滤水管破裂、抽水设备故障等紧急情况时，应立即停止施工，并采取相应措施进行处理。
（2）如遇周边建筑物、构筑物沉降、开裂等异常情况，应立即停止施工，并向相关部门报告。
（3）如发生人员伤亡事故，应立即启动应急预案，及时进行救治，并按规定上报事故情况。
三、交底要求1. 施工人员应认真学习井点降水三级安全技术交底内容，确保掌握安全施工技能。
2. 施工过程中，严格执行安全技术措施，确保施工安全。
3. 施工人员应自觉遵守施工现场各项规章制度，不得违反操作规程。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。
5. 施工单位应加强对施工现场的安全管理，确保施工安全。
四、附则本安全技术交底自发布之日起执行，如遇特殊情况，可由施工单位根据实际情况进行修订。
施工单位：____________________项目负责人：____________________日期：____________________。
井点降水技术交底
施工安全技术交底记录工程名称交底编号009
交底里程交底项目降水井施工一、施工准备
（1）现场三通一平已完成。
（2）电缆探沟已经挖出、树木已经砍伐。
（3）发电机已安装，并调试运行。
（4）现场配备水源和中砂。
二、降水井布置及要求
本工程采用深井泵井点降低地下水位排水的施工方法。
K227+395.00、K233+894.00、K238+033.77、K240+710.52四处平改立降水井深度不得小于12m，直径不小于30cm。
三、打井操作要点
1、定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好
标记。
2、采用打井机成孔，成孔后立即清孔，并安装井管。
井管下入后，井管
的滤管部分应放置在含水层的适当范围内，并在井管与孔壁间填充砾石滤料。
3、安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排
出的水由浑变清，达到正常出水量为止。
4、水泵安装后，对水泵本身和控制系统作一次全面细致的检查，合格后
进行试抽水，满足要求后转入正常工作。
5、观测井中地下水位变化，作好详细记录。
6、井内排水采用设置汇水管，排至不影响施工位置，根据现场需要确定。
四、一般控制点
1、钻孔的垂直度应保证，符合成孔的技术标准要求。
2、井管下沉前应清孔，井点埋设井底沉渣厚度应小于80mm，没有出水不
畅或死井等情况。
五、抽水
抽水采用井点降水专用深井抽水泵抽水，开始抽水后，应设专人负责盯护，24小时不间断抽水。
交底人日期
接底人
日期。
井点降水施工安全技术交底
井点降水施工安全技术交底一、项目背景井点降水施工是一种新型的降雨天气处理方式。
采用该方案可以大幅降低城市内涝的发生率和影响范围，同时减轻市政部门的抢险压力。
然而，井点降水施工涉及的安全风险较高，要求施工人员必须掌握必要的安全技术知识，提高自身防范风险的能力，确保施工的安全和效率。
本文主要介绍井点降水施工的安全技术交底内容。
二、井点降水施工安全技术交底1. 工作环境安全井点降水施工的道路交通管制和工地封闭必须得到落实，施工现场必须设置警示标志和安全警示灯，确保施工现场的可见性，防止交通事故和行人误入危险区域。
2. 工作人员安全a.施工现场必须有专职人员进行指挥和管理。
工人必须参加必要的安全培训，了解施工操作规范和安全流程，熟悉各项安全措施的使用方法。
b.施工人员必须配戴并正确使用个人防护用品，如安全帽、防护鞋、护目镜等。
要保持警惕，避免出现疏忽大意、理解错误等人为因素导致的安全事故。
c.对于基础薄弱、土壤不稳定等易导致坍塌的地质条件，在进行施工前必须进行必要的支护、预防措施，确保施工人员的生命安全。
3. 工作设备安全a.施工前必须对施工设备进行检查和维护，保证设备的运行安全和稳定性。
b.施工设备使用时必须遵循使用规范，确保机械设备在正常运行状态下使用，严禁擅自改动设置和调整操作参数。
c.对于施工现场出现的故障和设备损坏必须立即进行处理和维护，确保设备的正常运转，避免设备故障导致的安全事故。
4. 废弃物处理安全a.井点降水施工产生大量的废弃物，必须及时清理和处理，尽量减少对环境的影响。
b.废弃物必须分类、储存并送往指定的处理场所，严禁随意倾倒、堆放和直接排放。
c.废弃物清理和运输工作必须由专业公司或单位负责，确保废弃物处理的安全和卫生。
三、总结井点降水施工是一项重要的城市生态建设项目，但同时也是一项风险较高的施工工程。
要确保施工的顺利进行和安全，施工人员必须掌握必要的安全技术知识，提高自身防范风险的能力。
井点降水安全技术交底
井点降水施工安全技术交底一、技术交底1、详细查阅工程地质报告和施工图纸，合理确定降水基准面。
本工程降水施工考虑100m-150m作为施工流水段，依据流水段长度范围内槽底标高最低处作为统一的降水基准面，保证流水段内滤管与总管分别处在同一水平面上。
2、井点平面布置采用沿沟槽双排线状布置。
间距 1.0m，井点距沟槽上口边缘70-100cm，且端部应顺管沟方向向外延伸，延伸长度等于沟槽上口宽度。
3、井点埋深的确定必须保证滤管埋入储水层内，且要保证降水后地下水位至沟槽降水最不利点的安全距离不小于0.5m。
双排井点降水水力坡度取1/10。
4、严格按照测量放线确定的井点位置开挖小土坑，深约50cm，便于成孔时集水。
再用小沟将小坑与集水坑或线外临时沟渠相通，以便排除多余水。
5、成孔用冲击式或回转式钻机成孔，孔径为30-35cm.井深比井点设计埋深深50cm.成孔时应保持垂直且上下孔径一致。
6、成孔完毕后，拔出冲孔管立即居中扦入井点管至设计埋深位置，并及时沿井点管四周均匀投放2－4mm粗砂作滤层，滤层厚度应在60－100mm之间，填砂必须连续不得中断，滤层填充高度至少超过滤管顶100－180cm。
一般应填至原地下水位线以上，孔内剩余部分用粘土回填捣实以防漏气。
7、集水干管与井点管用塑料管或胶皮管连接，连接方式采用8＃铁丝绑牢，一组井点管部件连接完毕后与抽水设备连通，接通电源，即可进行试抽，检查有无漏气、淤塞情况，出水是否正常，如有异常，应检修后方可使用，如压力表读数在0.15-0.20MPa。
真空度在73.33KPa，方可进行正式抽水。
8、抽水必须连续，并设备用电源和备用水泵以免沉渣淤管。
9、流水段中各组井点系统真空度应保持在55.3-66.7KPa。
压力应保持在0.16MPa。
井点使用时正常出水规律是先大后小、先混后清。
如不上水或水一直较混或先清后混等情况应立即检查纠正。
10、井点埋设应无严重漏气、淤塞、出水不畅或死井情况。
井点降水安全技术交底
井点降水安全技术交底背景介绍在基础设施建设中，深基坑和隧道等工程中存在一定的水与土压力问题，这会给工人安全和生命带来很大的威胁。
为了确保工程施工和工人安全，我们采用了井点降水技术。
井点降水技术井点降水技术（Groundwater Drawdown Technology）是利用开挖工程的排水方式，将深度开挖区域内的水压降低，以减小深度开挖带来的土体变形和失稳危险，从而保证施工顺利进行。
井点降水分区域降水和整体降水两种降水方法。
区域降水区域降水是在开挖施工时，将挖土区域内设置井点装置，通过井点从上层引入水，形成流向挖土区域的地下水流，再通过井下泵站将水泵出来，实现区域降水的目的。
整体降水整体降水通过在开挖范围内围设井点装置，在开挖前就开始降低水位，使整个开挖区域形成一定的井点降水压力差，从而控制土壤变形和水坑发生的深度和尺寸。
整体井点降水适用于大面积连续开挖，时效性强，而区域降水适用于小型开挖区域、不要求紧急停产的场合。
整体降水在工期中要根据地下水位变化情况，进行增减调整。
井点降水技术的措施为了实现井点降水技术的有效措施，我们需要在实际施工中采取以下几个方面的措施。
管网布置1.确定井点位置，将井点布置在距离现场开挖边缘合理距离的地点，以确保深度开挖区域内地下水有有效地入口；2.根据实际情况，在深度开挖区域内设置固定式及可拆卸式井点形成管网，在出水井点处安装净化设备和计量设备，测量井点吸水量及水泵流量，以确保水位控制在合理范围内。
泵站选型根据开挖区域的情况选择相应的井下泵站，确保够用的水量，根据开挖进度调整泵站的位置和数量。
检测与调整1.对管网进行巡查和维护，检查井点是否正常引入地下水，对管道泄漏和破损及时修补，并记录井点吸水量和水位高度；2.检测开挖区域内地下水位的变化，及时进行调整，以维持水位在安全范围内，并及时调整泵站的放置位置。
安全措施在整个降水过程中需要做好相应的安全保障措施，如：1.设立醒目的安全标志，提醒工人注意安全；2.通过专业培训，让工人明确降水操作流程，掌握必要的安全常识和操作技能；3.在施工现场设置专属的安全管理人员，及时处理施工过程中的各种异常情况，确保施工环节中的人员和设备安全。
井点降水计算技术交底
井点降水计算技术交底
工程名称龙域华都B区三标段施工单位
分项工程名称降排水工程交底部位交底时间2021-01-13
交底内容
主要参数降水井类型为均质含水层潜水完整井，井点管露出地面高度0.2m，降水曲线坡度i为0.15，过滤器工作长度1m，过滤器半径0.025m，单井出水量17.409m3/d，降水影响半径110.641m，基坑形状为矩形基坑，基坑长度30m，基坑宽度40m，基坑开挖深度5m，基坑底面至降低后的地下水位距离0.5m，水位埋深0.2m，含水层厚度17.288m。
安装示意图
施工工艺流程设备进场→井点放线定位→安装高压水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→开始降水→基坑开挖→基础施工→防水层施工→基坑回填→主体施工至沉降缝施工→降水井封闭→设备退场。
质量要求1、施工前应有降水设计。
当在基坑外降水时，应有降水范围的估算，对重要建筑物公共设施在降水过程中应监测。
2、井点管间距、埋设深度应符合设计要求。
各组井点系统的真空度应保持在60kPa 以上，压力应保持在0.16MPa。
3、降水系统施工完后，应试运转，如发现井管失效，应采取措施使其恢复正常，如无可能恢复则应报废，另行设置新的井管。
4、降水系统运转过程中应随时检查观测孔中的水位。
5、降水施工的质量检验标准见。
表降水与排水施工质量检验标准（GB50202-2002表7.8.6）。
井点降水施工技术交底记录
1）测放井位：根据井位平面布置示意图测放井位，如果现场施工过程中遇到障碍（如桩位等）或受到施工条件的影响现场可做适当调整。
2）埋设护口管：护口管底口应插入原状土层中，管外应用粘性土填实封严，防止施工时管外返浆，护口管上部应高出地面0.30m～0.60m。
3）安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一垂线。
8）放时应配合抽取井内泥浆。井口封闭：在采用粘性土封孔时，为防止围填时产生“架桥”现象，围填前需将粘土捣碎（粒径小于3cm为宜）后填入。围填时应控制下入速度及数量，沿着井管周围按“少放慢下”的原则围填。然后在井口管外做好封闭工作。
9）安泵试抽：成井施工结束后，应及时下入潜水泵，接真空管、铺设排水管道、电缆、地面真空泵安装等，抽水与排水系统安装完毕，即可开始试抽水。电缆与管道系统在设置时应注意避免在抽水过程中损坏，因此，现场要在这些设备上进行标识。
2）试运行之前，需测定各井口和地面标高、静止水位，然后开始试运行，以检查抽水设备、抽水与排水系统能否满足降水要求。
3）安装前应对泵体和控制系统作一次全面细致的检查。检验电动机的旋转方向、各部位连接螺栓是否拧紧、润滑油是否完善、电缆接头的封口有无松动、电缆线有无破损等情况，然后在地面上转1min左右，如无问题，方可投入使用。潜水电动机、电缆及接头应有可靠绝缘，每台泵应配置一个控制开关。
4）钻进成孔：深井成井采用机械旋高压冲洗成孔，孔径为φ400mm，一径到底，采用直径300mm的PVC波纹管自然透水，四周用中粗砂填充。钻孔施工达到设计深度时，宜多钻0.3～0.5m。做好钻探施工描述记录，在钻进过程中，如发现实际地质情况与勘察时提供的资料不一致时需及时通知设计人员，并对井的结构进行及时调整，确保滤水管的安放位置能够有效的进水。钻进开孔时应吊紧大钩钢丝绳，轻压慢转，钻进过程中要确保钻机的水平，以保证钻孔的垂直度(小于1%)，成孔施工采用孔内自然造浆，钻进过程中泥浆比重控制在1.15～1.20，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌。
井点降水施工安全技术交底
9、在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过水流声、管子表面是否潮湿等方法进行检查。若有死井，应及时采取措施，采用高压水反复冲洗处理。
6、井点降水期间，施工人员必须详细检查基坑周围地面，防止坍方。每日或雨后降水时必须检查土壁及支撑稳定情况，在确保安全的情况下继续工作。
7、井点降水应经常进行检查，其出水规律就先大后小，先混后清。若出现异常情况，应及时进行检查。在抽水过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，减少出水阀门的出水量，昼使抽吸与排水保持均匀，达到能持之有效的抽水。
10、在进入土沟、土坑内作业前，必须仔细检查边坡应无裂纹和落土，边坡角度和堆土距离应符合安全规程，若有不够安全的因素时，应采取加固支撑等措施。
11、施工人员不得在土坑、土沟内休息。往沟、井内运送工具、材料，应慢慢滑放，沟内人员应注意安全避让。
12、所有轻型井点的主管以及支管顶部的连接胶管，不得埋入土中。井点抽水设备，应严防漏电，下井的电线及接头，必须安全可靠。
3、施工区域必须贴悬挂醒目的安全宣传标语和标牌。基坑四周必须设置防护护栏，要设置一定数量临时上下施工爬梯。
4、施工临时用电必须规范化标准化。临时用电线路不得随意拉接，应架空敷设。施工用电应符合“三级配电”、“一机一闸一保护”原则，用电线路不得水中浸泡。
5、多人合运井管时，要动作一致，相互呼应，以免发生意外。抽水的水应及时排出，并对淤泥较多的不得直接排入城市雨水管网，要经过沉淀后方能排放。单位
分项工程
交底内容：
1、所有施工人员必须经过专业安全技术培训，特种作业人员必须持证上岗，无证人员不得进行特殊工种操作。进入施工现场人员必须佩戴安全帽和正确穿戴个人劳动防护用品，严禁酒后作业。
井点降水施工安全技术交底
井点降水施工安全技术交底井点降水施工是一项重要的工程施工技术，能够有效控制施工现场的地下水位，维护工程安全。
为了确保井点降水施工的安全性，施工人员必须牢记以下技术要点。
1. 施工前准备在进行井点降水施工前，应进行充分的前期准备工作。
首先，需要对工程现场进行详细的勘测，确保了解地下水位、地质情况和施工条件。
同时，还需要制定详细的施工方案，明确施工工艺和操作步骤，确保施工过程中的安全。
2. 井点降水设备的选择与安装选择合适的井点降水设备是施工过程中的关键。
根据勘测数据和施工需要，选择合适的水泵和管道系统，并进行正确的安装和调试。
确保水泵的选型符合施工要求，管道系统的连接牢固可靠，以避免设备故障和漏水情况的发生。
3. 施工现场安全措施在进行井点降水施工时，必须严格遵守相关的安全规定和操作规程。
首先，施工现场必须设置明显的安全警示标志，告知工作人员和外来人员降水施工的进行。
同时，施工现场必须保持整洁有序，避免堆放杂物和障碍物，确保施工人员的安全。
4. 安全防护设施与措施为确保施工人员的安全，必须配备必要的安全防护设施。
在井筒降水施工过程中，施工人员必须佩戴合格的安全帽、防护眼镜、防护手套等个体防护用具。
同时，必须设置良好的通风设施，确保施工现场的空气流通，避免气体积聚导致的安全隐患。
5. 降水效果的监控与记录在进行井点降水施工时，必须对降水效果进行实时监控。
通过合适的监测设备，监测井点周围地下水位的变化，并及时采取相应措施调整降水工艺。
同时，还需要记录降水过程中的各项参数，以便后续的分析和参考。
6. 突发事件应急响应在井点降水施工过程中，如果发生突发事件，施工人员必须迅速做出应急响应。
首先，应立即停止施工活动，确保施工现场的安全。
其次，应及时上报相关部门，并按照应急预案进行处理，以最大程度减少事故的发生和扩大。
总结：井点降水施工是一项技术要求较高且涉及安全风险的工程施工技术。
施工人员必须严格按照技术交底中的要求执行，并时刻保持安全意识，严格遵守施工操作规程。
井点降水施工安全技术交底模板
一、工程概况1. 工程名称：__________工程2. 工程地点：__________3. 施工单位：__________4. 施工负责人：__________5. 施工日期：__________二、井点降水施工安全技术交底1. 井点降水施工目的为确保基坑开挖过程中的安全，降低地下水水位，防止基坑坍塌，保证施工顺利进行。
2. 井点降水施工区域（1）基坑四周（2）地下水位较高的区域3. 井点降水施工安全注意事项（1）施工人员必须经过专业培训，了解井点降水施工安全操作规程。
（2）施工前，对施工现场进行安全检查，确保无安全隐患。
（3）施工过程中，严格遵守操作规程，防止发生安全事故。
4. 井点降水施工安全措施（1）施工人员应佩戴安全帽、安全带等个人防护用品。
（2）施工现场设置安全警示标志，提醒施工人员注意安全。
（3）施工设备应定期检查、维护，确保设备安全可靠。
（4）井点降水施工区域设置围挡，防止非施工人员进入。
5. 井点降水施工具体要求（1）井点降水设备选用应符合国家标准，并具备相应的安全性能。
（2）井点降水施工前，应进行现场勘察，了解地下水位、地质条件等，制定合理的井点降水方案。
（3）井点降水施工过程中，密切关注地下水位变化，确保地下水位降至安全深度。
（4）井点降水施工结束后，及时清理现场，确保现场整洁。
6. 井点降水施工紧急情况处理（1）若发生设备故障，应立即停止施工，并通知维修人员进行维修。
（2）若发生人员受伤，应立即停止施工，并立即拨打急救电话，同时采取必要的急救措施。
（3）若发生井点降水施工区域坍塌，应立即停止施工，并采取有效措施进行应急处置。
三、安全技术交底1. 施工单位应将本安全技术交底内容告知施工人员，确保施工人员了解并掌握。
2. 施工人员应认真阅读安全技术交底内容，确保自身安全。
3. 施工过程中，如遇特殊情况，应立即向施工负责人报告，并采取相应措施。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稀释泥浆比重在1.05后关小泵量，将填砂徐徐填入，并随填随测填砂顶面的高度，不得超高。降压井填砂应严格填砂规格与级配，深井填采用瓜子片和粗砂混合物，填砂厚度不小于500mm，填砂高度严格按设计图纸进行。
3.3.7止水
降压井在填砂顶部填5m厚的优质黄泥粘土封孔止水，以上再用粘土填实，一直填到地面，才能开始活塞洗井，深井上部2~3m用粘土填实就可以了。
3.2设备选型
本工程疏干井孔径为φ400mm，设计井深为-10m，降压深井设计井深-16.000m，设备选用GJ-200型钻机或鲁济200型钻机，成孔采用正循环自然泥浆造浆，泥浆护壁回转钻进成孔，钻头选用带保径圈的三翼钻头，钻头直径按设计及规范要求选用φ400mm。使用这些钻头施工稳定性好，能确保成孔质量，能有效控制成孔中的缩径现象，为确保工量程质奠定基础。
1.2.1在围护结构范围以内，对基坑内的开挖土层进行疏干降水，以方便基坑开挖与施工。
1.2.2降低电梯基坑局部超深部位的承压水水头，防止基坑底面发生突涌，保证基础施工安全。
1.2.3在围护结构不发生渗漏、满足施工要求及保证基坑底面不发生突涌的前提下，减压降水过程中尽可能减少基坑外侧的承压含水层地下水水位降深，以尽量减小减压降水引起的基坑外侧相邻地面的沉降。
3.3.5下井管
按设计井深事先将Φ400HDPE双壁波纹管接好，下管时所有深井的底部按标高严格控制，并且保持井口标高一致。井管应平稳入孔，每节井管的两端口要找平，其下端有45度坡角，焊接时二节井管应从二个方向找直，并有二人对称焊接，确保焊接垂直，完整无隙，保证焊接强度，以免脱落。为了保证井管不靠在井壁上和保证填砂厚度，在滤水管上下部各加一组扶正器4块，保证环状填砂间隙厚度大于150mm，过滤器应刷洗干净，过滤器孔径均匀且不小于4cm，外包一层60目滤网。下管要准确到位。自然落下，稍转动落到位，不可强力压下，以免损坏过滤结构。井管到位后下钻杆泥浆稀释，稀释泥浆应逐步缓慢进行。
技术交底记录TJ1.5
工程名称
盐城市金融城二标段项目
施工单位
南通建筑工程总承包有限公司
交底部位
金融城二标段
工序名称
井点降水
交底提要：
本交底针对井点降水施工要点进行阐述。
1、基坑降水设计
1.1基坑降水要求
根据本工程的特点、场地的工程地质和水文地质特征，以及基坑面积大、开挖深、临边为市政交通要道等特点，基坑降水满足以下要求。
机长质量员
垂直度
1%
水平尺
机长质量员
井径
>500mm
测量钻头
质量员
泥浆比重
1.15-1.20
比重计
机长质量员
沉渣厚度--+*
≤300mm
测绳
机长质量员
成
井
阶
段
泥浆比重
1.05-1.10
比重计
机长质量员
井管及滤管长度
±500mm
钢尺
质量员
填砂厚度
+1000mm
测绳
机长质量员
粘土厚度
+1000mm
测绳
机长质量员
3.3.4钻进清孔
钻进中保持泥浆比重在1.1～1.2，尽量采用地层自然造浆，整个钻进过程中要求大钩吊紧后徐徐给进（始终处于减压钻进），避免钻具产生一次弯曲，特别是开孔口不能让机上钻杆和水接头产生大幅摆动。每钻进一根钻杆应重复扫孔一次，并清理孔内泥块后再接新钻杆，终孔后应彻底清孔，直到返回泥浆内不含泥块，返出的泥浆含砂量<8%后提钻。
为防止过滤器因沉砂堵塞影响降水效果，在底部焊接不小于1m的沉淀管，直径同滤水管，沉淀管底部用厚度不小于3㎜的钢板封死。
从井底至地面以下2m滤水管外侧均围填中粗砂，在中粗砂围填上表面用优质粘土围填并夯实，并做好井口管外的封闭工作。在降水过程中内潜水泵保证全天24小时开启工作，项目部实行轮班制，做好降水记录。
大底板施工完成后，包括养护阶段和上部结构施工阶段，应由设计单位提供基础及上部结构的抗浮力，直至降水全部结束。降水结束应由相关单位开具停止降水的通知书。
质量标准表5.1
序号
检查项目
允许偏差
检查方法
1
过滤器骨架管孔隙率（%）
≥15
用钢尺检查
2
滤料规格，D50=砂（d50）石（d20）土料求洗井到水清砂尽为止，确保洗井质量；降压深井也采用空压机洗井方法。成井后水的含砂量达到凿井验收标准，确保洗井质量。
3.3.9下泵抽水
洗井结束后，在每一口井管内及时下入潜水泵，铺设排水管道、电缆等设备，对于真空管井还应进行连接真空管、安装真空泵等工作，抽水与排水系统安装完毕，即可开始试抽水。在深井井内可直接下入深井潜水泵进行抽水；真空管井内潜水泵与真空泵交替工作，真空抽水时管路系统内的真空度不宜小于65Kpa，以确保真空抽水的效果。电缆与管道系统在设置时应注意避免在抽水过程中不被挖土机、吊车等碾压、碰撞损坏。试运行时，要观测井的出水量和水位下降值，以验证能否满足降水设计的要求。
10.4禁止不戴安全帽、穿拖鞋、赤膊进入施工现场；
10.5施工现场的沟、坑等处必须有防护装置或明显标志，护孔管埋好后必须加盖或设置警戒线，泥浆池要设置防护栏杆，挂好密目安全网；
10.6施工前必须先摸清有关地下构筑物及地下电源、水、煤气管道的情况，及时按国家有关规定采取防护措施；
10.7夜间施工要有足够的照明设备，钻机操作台、传动及转盘等危险部位，主要通道不能留有黑影；
降压井：安装泵体要稳，泵轴垂直，深井下泵深度在井底粘土球向上1m左右，连接好排水管及电源线路进行试抽水，测定井内水位及观测孔水位变化及流量。用20~40m3/h泵进行抽水。
承台、电梯井底抽水坑（集水井深井）→底板面导水槽→基坑底部排水沟→基坑底部周边集水井→基坑顶部排水沟→施工现场排水系统→市政排水管网。
3.3施工技术要求
3.3.1准备工作
在场地符合三通一平可以施工后，组织机械设备，落实材料和人员，合理安排人财物，保持与甲方及工地上各相关单位保持密切协作。
3.3.2材料、质量要求
由专人负责进料，工程师核定，降水管井采用Φ400的HDPE双壁波纹管，设计要求滤水管外均包两层30目～40目钢丝钢，结合多年降水施工经验，保证降水效果，采用60目尼龙纱网效果更明显，而且尼龙纱网施工时，更容易与滤水管外表面紧贴，质量得到保证，空隙率11%。
9.2土方开挖前用石灰划出开挖线，确保土方开挖尺寸正确。基坑开挖尺寸及标高符合质量标准。
9.3为了保证达到有效降水，机械型号、功率须达到方案要求。现场配有备用泵。
9.4在施工区域设有降水观察孔，掌握了解降水情况，保证降水效果。
9.5设备正常工作后，应设置专人24小时不间隔值班，以防出现异常应及时修复。
6、疏干井降水运行
疏干井施工完成后，应立即投入预抽水。在坑内的预抽水的同时，通过监测单位每天的监测报告中的数据来密切注意基坑外水位的变化情况，以此反应围护结构的止水性能。预抽水应提前在基坑开挖前15天左右进行，通过调整疏干抽水开启井数和抽水频率，以做到能及时降低围护结构内基坑中的地下水位至每层开挖土层坑底以下1.00m左右，但不得使基坑内的地下水位降低过深。随开挖深度的加深可割除上部井管，水泵在疏干时可随井内水位即时开泵与关泵。
取土样
做筛分试验
3
井管插入深度(mm)
≤200
水准仪
4
过滤砂砾料填灌（%）
≤5
检查回填料用量
5
井管间距(mm)
≤150
用钢尺检查
6
抽排水含砂量（体积比）
<1/10000
取水样做试验
7
井管垂直度(%)
1
插管时目测
8
降水深度
符合设计要求
稳定24h
9.1坐标及高程控制点经内基准点引测，检查验收合格后进行降水施工。
1.2基坑内侧降水设计
为降低基坑内被开挖土层的含水量，在基坑内设置疏干井疏干浅层地下水，基坑明水采用水泵抽排。
疏干井的平面布置约400m2设置一口井考虑，共布置约80口疏干井。考虑现场实际情况井管采用不易挖碎的内径Φ400的HDPE双壁波纹管，实际数量可根据现场降水效果调整。
电梯基坑内集水井采用加深降压管井降水。（图例疏干井与降压井现场平面布置图）
第二，在井内下活塞，用活塞洗井。活塞必须从滤水管下部向上拉，将水拉出孔口，对出水量很少的井可将活塞在过滤器部位上下窜动，冲击孔壁泥皮，此时应向井内边注水边拉活塞。拉活塞时以听到活塞拉出后有清脆的爆破声并伴有大量气水混合物喷出方为有效，否则需更换活塞橡皮圈。
第三，当活塞拉出的水基本不含泥砂后，再用空压机洗井。洗井应在下完井管、填好滤料后立即进行，一气呵成，以免时间过长，护壁泥皮逐渐老化，难以破碎，影响渗水效果。绝不允许搁置时间过长或完成钻孔后集中洗井。
9.6在临近本工程的建筑物上设置沉降观测点；开始降水时，应缓慢进行，防止降水速度过快，影响原地基发生不均匀沉降；随时观察沉降情况，控制降水速度。
9.7成井施工控制表
成井施工控制表表5.3.2
序号
检验项目
质量标准
检查方法
分包责任人
成
孔
阶
段
井位
<500mm
经纬仪、钢尺
测量员
孔深（mm）
±500mm
测绳、钻杆
图3.2.2.1：疏水井平面布置示意图
2、施工部署
基坑降水以深井疏干为主，为防止核心筒部位承压水的影响，核心筒部位增加适当降压水井。
3.1工艺流程
准备工作→钻机进场→定位安装→开孔→下护口管→钻进→终孔后冲孔换浆→下井管→稀释泥浆→填砂→止水封孔→洗井→下泵试抽→合理安排排水管路及电缆电路→试验→正式抽水→记录。
3.3.3进出场、定位、埋设护孔管
施工现场满足施工时，钻机进场。钻井井位确定后应由甲方、监理等相关单位共同认可，钻机应放在硬粘土或碎石道渣上。钻机安放稳固、水平、护孔管中心、磨盘中心、大钩应成一垂线。埋设护孔管要求垂直，并打入原状土中10～20cm，外围用粘土填实夯实，井管、砂料到位后才能开钻，钻孔孔斜不超过1％（对转盘采用水平尺校平），要求整个钻孔孔壁圆整光滑，钻进时不允许采用有弯曲的钻杆。
