履带板用铸造低合金高强度耐磨钢的研究

合集下载

耐磨钢研究背景介绍

耐磨钢研究背景介绍耐磨钢是一种具有耐磨性能的特殊钢材，广泛应用于机械工程、矿山、建筑材料等领域，主要用于制造耐磨零件和设备，能够有效延长使用寿命，提高工作效率。

在不同行业中，对于耐磨钢的需求越来越高，因此对其研究也变得特别重要。

耐磨钢的研究背景可以从以下几个方面来介绍。

首先，耐磨钢是在特殊环境中工作的关键材料。

在工程机械、矿山设备等重型机械中，耐磨钢零件要面对极其恶劣的环境因素，如高温、高压、高速、重负荷等，这些条件会严重影响材料的耐磨性能。

因此，对耐磨钢的研究就是为了提高其在恶劣环境下的使用寿命和抗磨性能，从而确保设备的正常运行。

其次，随着科技的不断进步，人们对耐磨性能的要求越来越高。

在工程机械领域，高速、高效的需求是推动技术进步的关键。

因此，研究者需要针对不同工况对耐磨钢进行特性分析和性能优化。

通过准确测定材料的硬度、抗拉强度、冲击韧性等物理力学性能指标，研究者可以更好地理解耐磨钢在不同条件下的工作特性，从而进一步优化材料的配方和工艺制造。

另外，环保要求的提高也是研究耐磨钢的重要背景之一、传统的耐磨材料在使用过程中会产生大量的磨损颗粒和废弃物，对环境造成了严重的污染。

因此，研究者致力于开发新型的环保耐磨材料，通过改进材料的结构和性能，减少磨损产物的产生，从而降低环境影响。

此外，耐磨钢在新兴领域的应用也成为研究动力。

随着新材料和新工艺的不断涌现，对耐磨性能的需求也在日益增加。

例如，在航空航天领域，要求制造轻质、高强度、高耐磨性的部件，以提高飞行器的性能，减少油耗和降低维修成本。

因此，研究耐磨钢材料在这些领域的应用潜力，对推动相关技术的发展具有重要意义。

总之，耐磨钢的研究背景包括特殊工况下的耐磨需求、科技进步对耐磨性能的要求提高、环保需求以及新兴领域的应用需求等方面。

通过深入研究耐磨钢材料的特性和优化制造工艺，可以为各行各业提供更高质量的耐磨零件和设备，提高工作效率，降低生产成本，推动相关领域的发展。

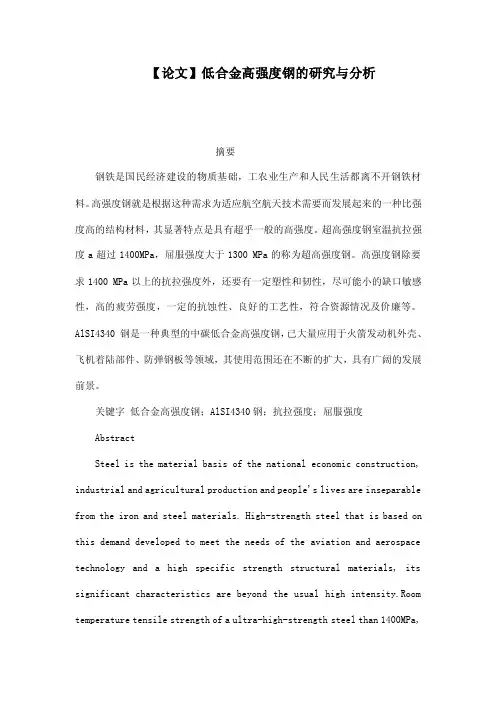

【论文】低合金高强度钢的研究与分析

【论文】低合金高强度钢的研究与分析摘要钢铁是国民经济建设的物质基础，工农业生产和人民生活都离不开钢铁材料。

高强度钢就是根据这种需求为适应航空航天技术需要而发展起来的一种比强度高的结构材料，其显著特点是具有超乎一般的高强度。

超高强度钢室温抗拉强度a超过1400MPa，屈服强度大于1300 MPa的称为超高强度钢。

高强度钢除要求1400 MPa以上的抗拉强度外，还要有一定塑性和韧性，尽可能小的缺口敏感性，高的疲劳强度，一定的抗蚀性、良好的工艺性，符合资源情况及价廉等。

AlSI4340 钢是一种典型的中碳低合金高强度钢，已大量应用于火箭发动机外壳、飞机着陆部件、防弹钢板等领域，其使用范围还在不断的扩大，具有广阔的发展前景。

关键字低合金高强度钢；AlSI4340钢；抗拉强度；屈服强度AbstractSteel is the material basis of the national economic construction, industrial and agricultural production and people's lives are inseparable from the iron and steel materials. High-strength steel that is based on this demand developed to meet the needs of the aviation and aerospace technology and a high specific strength structural materials, its significant characteristics are beyond the usual high intensity.Room temperature tensile strength of a ultra-high-strength steel than 1400MPa,yield strength greater than 1300 MPa called ultra-high-strength steel.High-strength steel in addition to a tensile strength of 1400 MPa or more is required, but also have a certain plasticity and toughness, as small as possible notch sensitivity, high fatigue strength, a certain corrosion resistance, good process, consistent with the resource situation andinexpensive. AlSI4340 Steel is a typical medium-carbon low-alloy high strength steel, have been widely used in the field of rocket motor casing, aircraft landing parts, bullet-proof steel, its use continues to expand, and has broad prospects for development.Keywords low-alloy high-strength steel AlSI4340 steel Tensile strength The yield strength1 绪论1.1 研究意义低合金超高强度钢是在调质结构钢的基础上发展起来的，在钢中加入少量的多种合金元素，使钢固溶强化并提高钢的淬透性与马氏体回火稳定性。

低合金高强韧稀土铸钢的研究

ｍｅａｌｇｆｅｔｓｏｔｉｅ，ｎｅｍｅｈｎｃｌｒｐｒｅｒｐｔｈｅｕｒｍｅｔｆｉｈｓｒｎｈｔｌｙｅｆｃｂａｎｄａｄｔｃａｉａｏｅｔｓｗｅｅｕｏｔｅｒｑｉｒｕｗａｈｐｉｅｎｓｏｇｔｅｇｈｔ
（．ｎｒｎｏａｒｅｖｎｕｔｅＧｏｐＣ．ｔ．ａｔｕ０４３，ｎｅＭｏｇｌ，ｈｎ；１ＩｅＭｏｇｌＮｏｔａｙＩｄｓｉｒｕｏ，ｄ，ｏｏ１００ＩｎｒｎｏｉＣｉａｎｉｈＨｒｓＬＢａ２ＪｓＧｏｐＳｂｏｐｎａｔｕＢｏｏ１００ＩｎｒｎｏｉＣｉａ．ｉＷｅｔｒｕｕｃｍａｙｉＢｏｏ，ａｔｕ０４３，ｅＭｏｇｌ，ｈ）ｎｎｎａｎＡｂｔａｔＤｕｏｔｅ１ｉｏｏｏｉｏｅｉｎａｄｍｅａｌｒｙｔｃｎｌｇ，ｔｅｙｅｄｓｅｇｈｏｅｓｒｃ：ｅｔｈｉｔｆｃｍｐｓｔｎｄｓｇｎｔｌｇｅｈｏｏｍｉｕｙｈｉｌｔｎｔｆｔｒｈ
ｌｗｌｙｒｒ．ａｔａｔｔｅｔｉｈｓｅｇｈａｄｔｕｈｅｓｗａｅｅｏｅ．ｄｒｔｅｆｌｗｉｇｐｏｅｓｏａｌｅｅｒｃｓｓｅｌｈｈｇｔｎｔｎｏｇｎｓｓｄｖｌｐｄＵｎｅｏｌｎｒｃｓｏａｈｗｉｒｈｏｃｎｒｌｍｅｓｒｓｏｔｍｅｉｆｅｅｎｓｈａｅｅｒｉｉｅｔｅｄｏｔｉｅｏｒａｅａｄｏｔｏａｕｅ：ｐｉｍｕｄｓｇｏｌｍｅｔ，ｔｅｒｒ．ａｔＳ．ｎｈＣａｌｏｆｅｕｓｄｆｆｎｃｎｎｕｒｆｉｇｔｃｎｌｇｆｌｄｅｂｔｍｌｗｉｇＡｒｈｕｉｆｔｅｓｅｌｗａｆｅｔｅｙｉｒｖｄｅｎｎｅｈｏｏｉｙｏｌｏｔａｏｂｏｎ，ｔｅｐｒｙｏｈｔｅｓｅｃｉｌｍｐｏｅ，ｗｅｌｔｖｌ

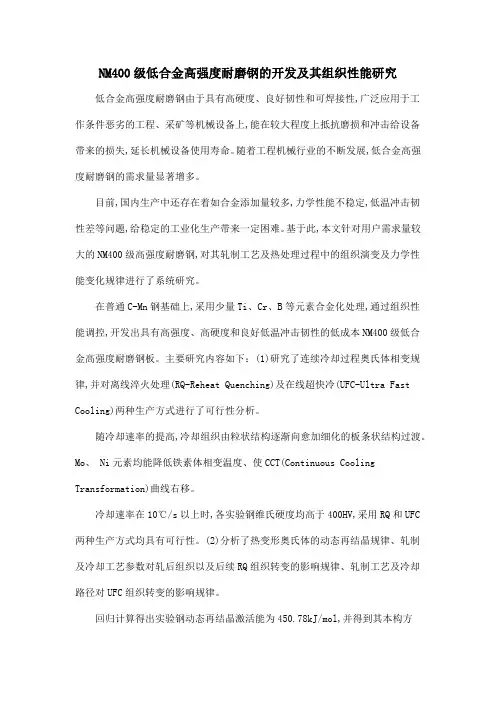

NM400级低合金高强度耐磨钢的开发及其组织性能研究

NM400级低合金高强度耐磨钢的开发及其组织性能研究低合金高强度耐磨钢由于具有高硬度、良好韧性和可焊接性,广泛应用于工作条件恶劣的工程、采矿等机械设备上,能在较大程度上抵抗磨损和冲击给设备带来的损失,延长机械设备使用寿命。

随着工程机械行业的不断发展,低合金高强度耐磨钢的需求量显著增多。

目前,国内生产中还存在着如合金添加量较多,力学性能不稳定,低温冲击韧性差等问题,给稳定的工业化生产带来一定困难。

基于此,本文针对用户需求量较大的NM400级高强度耐磨钢,对其轧制工艺及热处理过程中的组织演变及力学性能变化规律进行了系统研究。

在普通C-Mn钢基础上,采用少量Ti、Cr、B等元素合金化处理,通过组织性能调控,开发出具有高强度、高硬度和良好低温冲击韧性的低成本NM400级低合金高强度耐磨钢板。

主要研究内容如下：(1)研究了连续冷却过程奥氏体相变规律,并对离线淬火处理(RQ-Reheat Quenching)及在线超快冷(UFC-Ultra Fast Cooling)两种生产方式进行了可行性分析。

随冷却速率的提高,冷却组织由粒状结构逐渐向愈加细化的板条状结构过渡。

Mo、 Ni元素均能降低铁素体相变温度、使CCT(Continuous Cooling Transformation)曲线右移。

冷却速率在10℃/s以上时,各实验钢维氏硬度均高于400HV,采用RQ和UFC 两种生产方式均具有可行性。

(2)分析了热变形奥氏体的动态再结晶规律、轧制及冷却工艺参数对轧后组织以及后续RQ组织转变的影响规律、轧制工艺及冷却路径对UFC组织转变的影响规律。

回归计算得出实验钢动态再结晶激活能为450.78kJ/mol,并得到其本构方程。

低冷速下低温变形时容易形成粒状贝氏体,高温变形易形成宽板条贝氏体。

提高冷速使板条变细。

应变量增加,奥氏体晶粒内界面增多,抑制贝氏体板条长大。

RQ工艺下,奥氏体晶粒尺寸随加热前的贝氏体相界面增多、板条细化、碳化物分散度提高以及原奥氏体晶粒尺寸减小而产生细化。

耐磨钢研究背景介绍

耐磨钢是一种高强度、高韧性、高耐磨性的钢材，它在工业生产中有着广泛的应用。

这种特殊的钢材因其出色的耐磨性能而受到重视。

在深入研究耐磨钢的背景时，我们可以发现高锰钢、高铬铸铁和高钒高速钢是典型的耐磨材料。

其中，高锰钢是一种历史久远且经久不衰的耐磨钢种。

它是由英国人哈德菲尔德于1883
年首先取得专利的，至今已有超过100年的历史。

近几十年来，高强度耐磨钢的开发与应用发展很快。

这类钢是在低合金高强度可焊接钢的基础上发展起来的，耐磨性能好，使用寿命可达传统结构钢板的数倍；生产工艺一般采用轧后淬火，或通过控轧和回火，综合经济性合理。

这类耐磨钢板适用于多种工况条件，因而很受用户欢迎，日本、德国、瑞典等国的一些钢铁公司都生产这类耐磨钢。

高锰钢的特点是碳和锰的含量都相对较高。

当这种钢材在面对大的冲击力和磨料磨损条件下使用时，它具有出色的加工硬化能力，这使得它在磨损过程中能够持续保持其性能。

与此同时，以高铬铸铁和高钒高速钢为代表的耐磨合金主要是依赖于其高强度和韧性的基体来抵抗磨损。

随着国家制造业的快速发展，对高级耐磨钢的需求逐渐上升。

但是当前国内能够生产此类高质量耐磨钢的企业数量仍然有限，大部分高质量的耐磨钢材料仍然依赖进口。

这也意味着在未来，耐磨钢的研究与开发仍有巨大的潜力和市场前景。

工程机械履带用钢的研制

程中通过制定严谨合理的生产工艺，优化电炉、精炼及连铸Ｘ艺，－合理控制过程参数，对钢水的终点成分、连铸配水、铸坯拉速等进行严格控制，钢材的表面质量、低倍组织、非金属夹杂物、晶粒度、金相组织等冶金质量均满足
技术条件要求，性能指标达到国内先进水平。关键词：短流程：工程机械：用钢履带中图分类号：Ｇ４．２ＴＩ２７文献标识码：Ａ文章标号：６４０７（０２０ — ２ — ２１７ — ９１２１）１０６０
日＝．４２Ｒ０２ｚ・
板材产生均匀的腐蚀，厚度变薄，可能造成薄尺；双相组织的板材产生不均匀的形状如东北玻璃窗户上霜后的霜花状腐蚀， ……。造成这种腐蚀的原
因，ＮＮ３ＮＯ是ａＯ和ａＨ在熔融状态下，与裸露出来的钛及钛合金的基体发生了化学反应：
第１卷总第７期８Ｏ２１年第ｌ０２期
特钢技术
ＳｅｉｌｔｅｅｈｎｏｙｐｃａｅｌｃｏｌｇＳＴ
Ｖｏ．８７）１（０１
２１．ｏ１０２Ｎ．
工程机械履带用钢的研制
马传庆
（莱钢股份有限公司，山东莱芜２１０）７４１摘要：工程机械履带用钢，机械工业大量使用的钢材，是对钢的机械性能要求十分严格。履带用钢开发过
旦起火发生，将会造成板材的逐渐烧毁。
３结论
（）１纯钛板材燃烧主要因板材与碱洗框材质不同，电位差不同，在碱液中造成的热量集中与释放。

探究低合金钢涂层板带的耐磨性能与磨损机理

探究低合金钢涂层板带的耐磨性能与磨损机理低合金钢涂层板带作为一种常见的材料，具有优异的耐磨性能，在工业应用中广泛使用。

本文旨在深入探究低合金钢涂层板带的耐磨性能与磨损机理，为相关行业提供科学的参考和指导。

首先，我们来了解一下低合金钢涂层板带的基本特性。

低合金钢是一种含碳量较低、含有其他特殊元素的钢材，在制造过程中通常会添加合适的合金元素，以提高其性能。

涂层板带是将一层特殊材料喷涂在钢材表面形成的复合材料，常用的涂层材料包括碳化物、硬质合金等。

低合金钢涂层板带的耐磨性能主要是指其在摩擦磨损过程中的抗磨损能力。

具体而言，耐磨性能包括抗磨粒剥离、抗划伤和抗磨削三个方面。

首先，抗磨粒剥离是指涂层板带在受到磨料颗粒冲击时，涂层与基材之间是否能够紧密结合，保持良好的粘结强度。

这是影响耐磨性能的关键因素之一。

一种优良的涂层应具有较高的粘结强度，能够有效抵抗磨粒剥离的发生。

其次，抗划伤性能是指涂层表面受到刮擦时的耐损伤能力。

在实际工况中，涂层板带常常会受到尖锐物体的划伤。

因此，良好的抗划伤性能对于增加涂层板带的使用寿命和耐久性至关重要。

一种耐磨涂层应具备良好的硬度和韧性，能够有效抵抗划伤的发生。

最后，抗磨削性能是指涂层板带在长时间摩擦磨损过程中是否能够保持较低的磨损率。

涂层板带常常会接触到摩擦表面，并且承受摩擦力的作用，因此良好的抗磨削性能对于提高涂层板带的寿命和稳定性至关重要。

一种优秀的涂层应具备较高的硬度、较低的磨损率和稳定的摩擦系数，能够在长时间的使用过程中保持良好的性能。

低合金钢涂层板带的耐磨机理涉及多方面的因素。

首先，涂层材料的选择至关重要。

合适的涂层材料应具备高硬度、良好的粘结强度和韧性，以承受磨损和冲击的作用。

其次，涂层的厚度和均匀性也会影响耐磨性能。

适当的涂层厚度和均匀性可以提高涂层的使用寿命和性能稳定性。

此外，涂层的喷涂工艺和后续处理也会影响耐磨性能，需要进行精确的控制和优化。

此外，润滑剂的使用也是提高低合金钢涂层板带耐磨性能的有效手段之一。

高强韧性低合金耐磨钢的开发与研究_曹艺

：，ｒｏｅｒｔｉｅｓＡｂｓｔｒａｃｔＩｎｖｉｅｗｏｆｕｎｓｔａｂｌｅｂａｄｌｏｗｔｅｍｅｒａｔｕｒｅｔｏｕｈｎｅｓｓａｎｄｄｉｆｆｉｃｕｌｔｓｈａｅｃｏｎｔｒｏｌｏｆｄｏｍｅｓｔｉｃ－ｐｐｐｇｐ，ｗｅａｒｒｅｓｉｓｔａｎｔｓｔｅｅｌ６～６０ｍｍｔｈｉｃｋｎｅｓｓＮＭ３６０ａｎｄＮＭ４００ｗｅａｒｒｅｓｉｓｔａｎｔｓｔｅｅｌｗｉｔｈｌｏｗａｌｌｏｗａｓｒｏｄｕｃｅｄ－－ｙｐ，，ｕｅｎｃｈｉｎｅｍｅｒｉｎｒｏｃｅｓｓ．ＨｉｈｌｂｕｓｉｎＴｉｒｍｉｃｒｏａｌｌｏｉｎ３５００ｍｍＳｔｅｃｋｅｌｍｉｌｌｒｏｌｌｅｒｄｅｎｓｉｔ－Ｃ－Ｂｑｇ＋ｔｐｇｐｇｙｙｇｙｇｙａｎｄｃａｒｂｉｄｅｓｈａｒｄｅｎｍａｔｒｉｘａｎｄｉｎｈｉｂｉｔｍｉｃｒｏｃｕｔｔｉｎ．Ｐｒｅｃｉｉｔａｔｅａｒｔｉｃｌｅｓｈａｖｅｔｈｅｆｕｎｃｔｉｏｎｓｏｆｒａｉｎｄｉｓｌｏｃａｔｉｏｎｇｐｐｇｒｅｆｉｎｅｍｅｎｔａｎｄｒｅｃｉｉｔａｔｉｏｎｓｔｒｅｎｔｈｅｎｉｎ．Ｔｈｅｌａｔｅｈａｓｏｏｄｌｏｗｔｅｍｅｒａｔｕｒｅｔｏｕｈｎｅｓｓａｎｄｕｎｉｆｏｒｍｈａｒｄ－－ｐｐｇｇｐｇｐｇｌａｔｅｎｅｓｓｄｉｓｔｒｉｂｕｔｉｏｎｏｎｓｕｒｆａｃｅａｎｄｔｈｉｃｋｎｅｓｓｄｉｒｅｃｔｉｏｎ．Ｔｈｅｓｈａｅｏｆｌｅｓｓｔｈａｎ１０ｍｍｔｈｉｃｋｎｅｓｓｔｈｉｎｎｅｒｉｓｐｐｗｅａｒｒｅｓｉｓｔａｎｃｅａｎｄｗｅｌｄａｂｉｌｉｔｏｆｔｈｅｒｏｄｕｃｔｓｃａｎｍｅｅｔｔｈｅｃｕｓｔｏｍｅｒ＇ｓｒｅｕｉｒｅｍｅｎｔ．ｗｅｌｌ．Ｔｈｅ－ｙｐｑ：；ｍ；ｍ；ｗ；ｗＫｅｗｏｒｄｓｗｅａｒｒｅｓｉｓｔａｎｔｓｔｅｅｌｉｃｒｏｓｔｒｕｃｔｕｒｅｅｃｈａｎｉｃａｌｒｏｅｒｔｅａｒｒｅｓｉｓｔａｎｃｅｅｌｄａｂｉｌｉｔ－－ｐｐｙｙｙ

高碳低合金铸造耐磨钢的组织和性能研究

ｐｏｅｔｓｒｐｒｅｉ
中、高碳低合金钢因其合金含量低、耐磨性好、生产成本低等牦在矿山机械、建材和工程机械等领域有
ＬＵＺｉｏｇ，Ｉ－ｎ ’ＹＡＮＧ — ｉ２ＸｌｉｇｐｉＷＡＮＧ－ｉ’ＷＡＮＧｅ－ａ ’ ｙＤｉｎ１ＥＪｎ — ｅ ’ ｘ，，Ａｉｎ，ｑＷｎｙｎ
【．ｃｏｌｆｔｒｌＳｉｃｎｎｉｅｒｇＨｎｎＵｎｅｓｙｏｃｎｅａｄＴｃｎｌｇ，１ＳｈｏｅｉＳｃｎｅａｄＥｇｎｅｉ，ｅａｉｒｉｆｉｃｎｅｈｏｏｙｏＭａａｅｎｖｔ合－￣，重点研究了热处理工艺对其组织和性能的影响，并对其机理进行了探讨。试ｋＮ＇－
验结果表明：高碳低合金钢具有良好的淬透性和淬硬性；经过８０℃保温２风淬＋５７ｈ５０℃保温２ｈ回火热处理工艺后，其组织为回火马氏体＋氏体＋屈碳化物，钢的硬度为Ｈ７，冲击韧度为７ｃ，综合性能优良。适于高冲击磨损的工况Ｂ４７３／ｍＪ条件。
Ａｂｔｃ：ＴｅｊｆｅｃｆｔｅｈａｒａｍｅｔｏｉｒｓｒｃｕｅａｄｐｏｅｔｓｏｈｉｈｃｒｏｓｒｔａｈｎｌｎｅｏｈｅｔｔｔｎｎｍｃｏｔｕｔｒｎｒｐｒｅｆｔｅｈｇａｂｎｕｅｉＩｗａｌｙｓｅＩｏｍｏｌｕｅａｈｍｅｎａｒａｗａｓｕｉｄａｄｈｍｅｈｎｓｏｌｔｅｃｍｏｎｙｓｄｔｏａｄｂｏｄｓｔｄｅ．ｎｔｅｃａｉｍｗａｓｄｓｕｓｄ．ＴｈｘｅｉｎｒｓｌｓｏｔａｈｓｓｅＩａｏｄａｄｎｂｌｙＡｔｒａｒｂａｔｉｃｓｅｅｅｐｒｍｅｔｅｕｔｓｈｗｈｔｔｉｔｅｈｓｇｏｈｒｅａｉ．ｆｅｉｌｓｉｔ．

低合金高强度耐磨钢及其制备方法[发明专利]

专利名称：低合金高强度耐磨钢及其制备方法
专利类型：发明专利
发明人：薛欢,马玉喜,余立,吴立新,葛锐,杜丽影,严龙,朱琳娜申请号：CN201610288552.6
申请日：20160504
公开号：CN105970110A
公开日：
20160928
专利内容由知识产权出版社提供
摘要：本发明提供了一种低合金高强度耐磨钢及其制备方法，所述低合金高强度耐磨钢化学成分的质量百分数为：C:0.14～0.17％，Si:0.20～0.50％，Mn:1.1～
1.5％，P≤0.02％，S≤0.01％，Cr:0.5～0.7％，Ni:0.25～0.32％，Mo:0.2～0.3％，Als:0.01～0.04％，Ti：0.005～0.02，B：0.002～0.004％，余量为Fe及不可避免的杂质。

本发明通过化学成分设计以及制备方法的改进，使得到的低合金高强度耐磨钢不仅具有高硬度、优良耐磨性、高韧性以及抗拉强度，同时使钢板内残余应力分布均匀，减少钢板开裂的倾向，提高了钢板质量，具有很强的实用性。

申请人：武汉钢铁股份有限公司
地址：430083 湖北省武汉市青山区厂前
国籍：CN
代理机构：武汉开元知识产权代理有限公司
更多信息请下载全文后查看。

履带板用铸造低合金高强度耐磨钢的研究

’ 参考文献 (
’" ( 仝建民 * 低合金耐磨钢的合金设计 +,-* 机械工程材料 !..( "’*
度的升高 " 合金的冲击韧性逐渐上升 " 硬度则下降 " 随着保温时间的延长 " 冲击韧性上升 " 硬度下降 $ 这是因为随着等温温度的提高 " 转变温度距 !& 点越远 " 使贝氏体的转变量逐渐增大 " 组织中贝氏体量增高 " 马氏体则减少 $ 同样 "在相同等温温度下 "保温时间越长 "贝氏体进行的就越彻底 " 贝氏体量就越多 " 马氏体含量相对减少 " 从而使冲击韧性升高 " 硬度下降 $
/’"0 )
’# ( 丁德全 * 低合金抗磨铸钢的合金化 +,-* 铸造 "!.1. "%2 &* ’$ ( 钢铁材料及热处理 +3-* 上海 ) 上海科学技术出版社 "!.41* ’$ ( 符寒光 * 提高低合金抗磨钢韧性的试验及应用 +,-* 机械工程师 5
性和断面均匀性 !与硅配合 !可明显提高材质的强度 & 硬度 ! 并保持较高的冲击韧性 ! 但锰量过多会导致奥氏体晶粒粗化 ! 固选为 !*$PE!*"P % 另外 ! 为了改善钢的低温脆性还加入少量的镍 ! 约为 $*!PE$*-P % 钢的熔炼是在 U$?F 中频感应电炉中进行的 ! 一组加镍 !一组不含镍 ’ 试样采用潮模砂型铸造 ! 浇注成 !,)

低合金高强度钢的磨损性能研究

低合金高强度钢的文献综述摘要：本文主要综述低合金高强度钢。

首先介绍它的成分和工艺。

成分主要是考察它的微合金化，通过微合金化和工艺来研究低合金高强度钢的组织。

由于不同的合金化和成型工艺得到不同的组织，由此产生不同的性能。

因此根据组织的不同我们将低合金高强度钢进行分类。

最后我们研究低合金高强度钢的性能，在这里我们主要考察它的磨损性能研究。

关键词：低合金高强度钢TMCP 微合金化磨损性能一、低合金高强度钢的成分低合金高强度钢的碳含量在0.27﹪-0.45﹪范围内，合金元素总质量分数在5﹪左右，经过热处理强化后强度大于1400MPa的中碳低合金钢。

主要应用于飞机，火箭以及高压容器零件制作。

二、低合金高强度钢的微合金化和成型工艺1.合金元素对低合金高强度钢的影响合金元素在低合金高强度钢中有着十分重要的作用,对低合金高强度钢的强度和韧性有重要的影响。

正是由于合金元素的作用,在钢的内部形成沉淀强化、弥散强化、固溶强化、位错强化、析出强化以及细晶强化(l)Ni属于非碳化物形成元素,一般固溶于钢基固溶体中,开启Y相区，降低相变温度,细化晶粒,提高强度和韧性。

(2)Nb属于强碳、氮化物形成元素,所形成的碳、氮化物在基体中固溶温度较高。

其形成的碳、氮化物能阻止金属的高温回复和再结晶,对细化晶粒有利,不但能提高金属的强度,而且能改善其韧性。

(3)V也是较强的碳、氮化物形成元素,但所形成的碳、氮化物在基体中固溶温度较低,在热轧过程中弥散析出,起到较强的沉淀强化作用。

(4)Ti和Nb的作用相似，是较强的碳、氮化物形成元素,所形成的碳、氮化物在基体中固溶温度较高。

其形成的碳、氮化物能阻止金属的高温回复和再结晶,对细化晶粒有利,不但能提高金属的强度,而且能改善其韧性。

而且Ti的存在能改善硫化夹杂物的形态,对钢冲击韧性及厚度方向性能大有益处。

(5)Cu作为钢中的残余元素在以前进行了严格的控制。

但近年来,随着研究的不断深入和发展,对铜的作用有了新的认识,铜在铁素体中的溶解度很低,低温时能产生较强的时效强化现象,但在实际生产中铜的加入量应适当控制。

履带钢研究报告

履带钢研究报告履带钢是指用于履带式机械或装甲车辆上的专用钢材。

由于使用环境复杂，履带钢的质量和性能需求极高。

在机械和军事制造业中，履带钢是一个极为重要的材料。

此次我们就来谈一谈「履带钢研究报告」。

步骤一：履带钢的基本性质履带钢的基本性质包括：强度、韧性、塑性、疲劳性能、抗裂纹扩展性、耐磨性、耐腐蚀性等。

其中，强度和韧性司动舱结构的安全保证。

塑性和疲劳性能影响着履带钢的使用寿命。

抗裂纹扩展性对长期使用来说十分重要，耐磨性则是影响履带钢的重要指标之一。

步骤二：履带钢标准和分类根据国家标准，履带钢被分为五大类，分别为K、H、M、N、L。

其中K系列钢常用于汽车地面，H系列钢则常用于航空航天和冶金机械上，M系列钢则用于船舶和石油化工设备上，N系列钢常用于重型机械和海工建设上，L系列钢主要用于薄壁结构件中。

每一种系列又被分为多个精细化的分类。

步骤三：履带钢的生产和工艺履带钢的生产主要分为炼钢、热轧、热处理、生产、表面处理等步骤。

其中热轧时工艺十分重要，因为热轧过程会影响到履带钢的性能，当然，在热处理前，对于履带钢的清洗和检验也是关键步骤。

此外，在生产和表面处理过程中，也需要注意到环保和人员安全等问题。

步骤四：履带钢的市场发展现状履带钢在国内市场的需求主要来自于重型军工、大型工程机械等领域，而这些领域的市场需求越来越大。

目前国内履带钢市场已经具备一定规模，但其技术含量和品牌认知度还有待提高。

值得一提的是，随着机械和军工制造业的高速发展，履带钢的市场发展前景非常广阔。

总之，履带钢在正常运作和安全保障中扮演了非常重要的角色。

从钢材的基本性质、市场需求和工艺等角度对履带钢进行深入探讨可以帮助我们更好地了解该材料，为工业与生产提供更好的支持。

低合金耐磨铸钢热处理工艺的研究的开题报告

低合金耐磨铸钢热处理工艺的研究的开题报告一、选题背景钢铁材料作为工业制造中不可或缺的原材料，具有广泛的应用范围，例如在机械、汽车、船舶、建筑等领域中均有重要用途。

对于一些机械和设备使用中需要经过大量磨损的零件，例如挖掘机、破碎机、轮胎等，选择高耐磨性的钢材是非常关键的。

目前市场上的高耐磨钢主要分为两类，一种是合金耐磨钢，另一种是低合金耐磨铸钢。

低合金耐磨铸钢具有成本低、工艺简单、可塑性强等优点，但其在热处理过程中存在比较大的问题，例如易产生缺陷、硬化效果不稳定等。

因此，研究低合金耐磨铸钢的热处理工艺具有重要的理论和实践意义。

二、选题目的本次研究旨在探究低合金耐磨铸钢热处理工艺，研究包括淬火、回火等工艺对于钢材性能的影响，以提高钢材的硬度、强度和硬化深度，并且防止在处理过程中出现缺陷等问题，最终得出低合金耐磨铸钢的最优化热处理工艺参数，为该领域的应用提供技术支持。

三、研究内容1. 对低合金耐磨铸钢进行化学成分分析，评估其材料性质。

2. 设计低合金耐磨铸钢的热处理工艺实验方案，包括淬火、回火等工艺参数的确定。

3. 对不同工艺参数下的钢材性能进行测试，包括硬度、强度和硬化深度等指标。

4. 清晰记录和对比不同热处理工艺下的钢材性能变化，分析与总结结果。

5. 基于以上实验数据和分析，得出最优化低合金耐磨铸钢热处理工艺参数，为实际应用提供技术支持。

四、研究意义1. 可为工业制造领域提供低成本、高性能的钢材选择。

2. 对于钢铁材料领域有着较为重要的理论研究意义。

3. 建议工业制造上的经济效益和社会效益的提高。

五、研究方法1. 对低合金耐磨铸钢进行成分分析和材料性质评估，搜集文献研究热处理相关工艺。

2. 设计热处理实验方案，选择最优化的工艺参数，并对实验结果进行数据分析。

3. 通过实验数据分析得出结论，并建议最优化工艺参数。

六、论文结构安排1. 绪论：阐述选题背景、选题目的及意义、研究现状、研究内容和方法等。

2. 理论基础：对低合金耐磨铸钢的性质和热处理的基本原理进行介绍。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

-"
!"#$%
表"
合金种类 : 性能
两种合金在不同等温温度及时间条件下的 !! 和 ,-.
!; !*2; ’((! 19 )1 !(. )4 ’’(! !") )9 !"2 )2 ")(! 44 !!!!!!)4 9"*2 2’ "4(! !(. )1 !9( )9 ’((! !(! )1 !4! )2 ’’(! !9’ )) !1( )"
!..2 "%! &)’!6’"*
% 编辑明 !!!!!!!!!! 作者简介 ) 杨治伟% "#$$*& " 男 " 佳木斯大学副教授 $ 收稿日期 )%&&’( ""( &$
涛&
’9
履带板是履带式拖拉机系统中用材量最大的零件 ! 相当于拖拉机总重量的 <"P ! 其使用条件恶劣 ! 属易损件 % 传统上所应用的高锰钢材料履带板虽然也具有一定的优良综合性能 ! 但因履带板工作时处于非强烈冲击状态 ! 使高锰钢得不到充分的加工硬化 ! 因此高锰钢履带板常因强度不足而报废 ! 如销孔部位喇叭状溃散等 % 低合金高强度耐磨钢是目前国内外广泛研究的一种新型耐磨材料 ! 它可以通过调整化学成分 & 热处理工艺及铸造工艺等因素 ! 获得不同含量的马氏体 QLRE 贝氏体 )S ( 来满足不同磨损情况下对材料耐磨性的要求 ! 克服了高锰钢具体应用上的不足 ! 应用前景非常广阔 % 为了在履带板上用铸造低合金高强度耐磨钢替代传统的高锰钢 ! 我们进行了下述试验 %
/
试验方法为了保证不降低钢的韧性和渗透性 ! 采用中低碳
!!! 钢的合金成分设计
钢 ! 碳含量为 T*-PE$*(P% 硅与锰有固溶强化作用 ! 硅除了在贝氏体转变过程中强烈抑制碳化物析出外 !还可明显提高钢的流动性及铸造性能 ! 但过多易产生脆性 ! 因而硅含量为 !*$PE!*"P ’ 锰能明显增加钢的渗透
’ 参考文献 (
’" ( 仝建民 * 低合金耐磨钢的合金设计 +,-* 机械工程材料 !..( "’*
度的升高 " 合金的冲击韧性逐渐上升 " 硬度则下降 " 随着保温时间的延长 " 冲击韧性上升 " 硬度下降 $ 这是因为随着等温温度的提高 " 转变温度距 !& 点越远 " 使贝氏体的转变量逐渐增大 " 组织中贝氏体量增高 " 马氏体则减少 $ 同样 "在相同等温温度下 "保温时间越长 "贝氏体进行的就越彻底 " 贝氏体量就越多 " 马氏体含量相对减少 " 从而使冲击韧性升高 " 硬度下降 $
!!# 组织观察与性能检测组织观察采用 X.XET,+ 立式双目显微镜 ’ 硬度测试采用 &Y=E<"T+ 洛氏硬度计 ’ 冲击韧性采用 .SE-T 冲击试验机 ’ 抗拉强度采用 =ZZE<TT?M 电子万能试验
机%
0
试验结果及分析表 < 和表 ) 是含镍量不同情况下 !等温时间及温度
对实验钢的性能的影响 %
!
结论 %! & 实验钢具有较高的抗拉强度 " 其综合机械性能远高于高锰钢 $ %" & 等温 ’((! 保温 ! 小时以上的热处理工艺为最佳方案 $ %’ & 镍含量在实验钢范围内具有推迟贝氏体转变的作用 $ %) & 两种成分的试验钢其冲击韧性和硬度均随着等温温度及保温时间的变化而变化 " 从而可根据使用性能的要求 " 调整其工艺参数 " 改变马氏体与贝氏体的比例 "满足不同工况条件使用 $ 同时考虑到北方冬季作业情况 " 为了改善生产中的低温脆性 " 建议采用含镍合金作为履带板材料 $
!, )"V11 无缺口冲击试样 ! 抗拉试样先浇注成 ,TT ) ,"11 模块 !经机械加工成标准试样 % !!" 热处理工艺参数的确定
根据化学成分的组成及工件对性能的要求 ! 选择奥氏体化温度为 WTT* ! 保温 < 小时 ! 等温淬火温度 & 等温时间见表 <% 奥氏体化处理采用箱式热处理炉 ! 等温处理采用自制的盐浴炉 ! 温差 +,<*! 介质为硝酸盐 %
!"#$%
&’()*+,-./01234567
杨治伟 ! 林金枫 ! 刘翠娟 ! 慎爱民 "佳木斯大学 ! 黑龙江佳木斯 !"#$$%# 摘要 $针对传统的高锰钢作为履带板材料在实际应用中的不足 ! 试验采用了一种新型的铸造低合金高强度耐磨钢替代 % 试验结果表明 ! 该钢经过合理的合金设计和适当的处理工艺 ! 可获得高强度 & 较高的硬度和韧性 &良好的综合性能 ’同时由于合金中加入了镍 !改善了钢的低温脆性 !有利于高寒地区的冬季作业 % 关键词 $履带板 ’ 高强度 ’ 马氏体 !贝氏体中图分类号 $!&’()*! 文献标识码 $+ 文章编号 $"##$%$&&& "$##$(",%##-"%#,
!"#$% &’ "() *)+,+-.) /+0"1’2 3").. &4 5&6 7..&% +’8 912( :",)’2"( 1’ ;)$,<1. =.+")
>7?@ A(1B6)1 CD? E1’B4)’2 5FG H#1BI#+’ :9J? 71BK1’
’./0123/ 45/6783/9:! ;/0123/ <"($$% ! =>/50(
#$%
表!
两种合金在 )&&* 保温 + 小时条件下的抗拉强度
不含镍试验钢高锰钢
含镍试验钢
!!!11(378
!1((378
41)378
从表 !! 表 " 可看出 " 含镍合金比不含镍合金的硬度高 ! 强度高 " 韧性稍有降低 # 这主要是镍对奥氏体转变有推迟作用 " 镍能减少奥氏体的自由度 " 减少奥氏体和铁素体的自由能之差 " 也就减少了相变的驱动力 " 从而推迟了贝氏体转变的进行 " 即在相同的温度及保温时间情况下 " 含镍合金的贝氏体转变要少于不含镍的合金 " 组织中贝氏体含量少 " 马氏体含量就相对较多 " 且镍能明显提高钢的渗透性 "所以使 !! 值降低 "#$% 值升高 " 强度有一定的提高 $ 图 ! 和图 " 是含镍和不含镍合金的冲击韧性与硬度之间的变化关系 " 从图 ! 和图 " 可看出 " 随着等温温
10978/0D /3 1A87 32/90ID7 9A CA8?/5F /5 DACE971H7809287 08703 9>05 9>A37 10@7 AB A9>78 10978/0D3* )*+ ,-%.#( G877H78982G?O >/F> 39875F9>O 1089753/97O I0/5/97
(*2; ")(! )4 !!2’*" !!!!!!!9) !!!!!!!2" "4(! 4) 2"*! ." 2! ’((! 4! ).*4 !(" )1 ’’(! 4" )4*! !(9 )’ ")(! 2lt;=
!!
#$%
"4(! 41 )1*" !(( )1
有 <=
!!
/’"0 )
’# ( 丁德全 * 低合金抗磨铸钢的合金化 +,-* 铸造 "!.1. "%2 &* ’$ ( 钢铁材料及热处理 +3-* 上海 ) 上海科学技术出版社 "!.41* ’$ ( 符寒光 * 提高低合金抗磨钢韧性的试验及应用 +,-* 机械工程师 5
!"#$%&’$( + ?/5@ AB 57C DACE0DDA: 3977D C/9> 39875F9> C03 392@/7@ 9A A678GA17 9>7 @7B/G/75G: AB 980@/9/A50D >/F>E105F05737 3977D 237@ /5 10?/5F G877H78 982G?* =A1I/57@ 8703A50ID: 37D7G97@ GA1HA3/9/A5 C/9> H8AH78 >709E987091759 H8AG733J 9>/3 ?/5@ AB 3977D HA3373373 >/F> 39875@9>J>08@5733 05@ 9A2F>5733*K93 3:59>79/G0D H8AH789: /3 678: C7DD*LA87A678J I7G0237 AB 9>7 M/G?7D 0@@/9/A5J/93 DAC E971H7809287 B80F/D/9: /3 /1H8A67@* N>787BA87JG877H78 982G? 10@7 AB 9>/3
