增压风机安装作业指导书

增压风机安装作业指导书

增压风机安装作业指导书1. 引言本文档为增压风机安装作业指导书,旨在提供详细的指导和流程说明,以确保增压风机的正确安装和操作。

2. 安全事项在进行增压风机的安装作业之前,请务必遵守以下安全事项:•请确保所有操作人员已经接受有关增压风机安装的相关培训,并熟悉相关安全规范。

•在操作过程中,必须佩戴适当的个人防护设备,如安全帽、护目镜、手套等。

•请确保工作区域干燥、通风良好,并确保没有可燃物或其他危险物品。

•在进行电气连接时,请确保断电,并遵循正确的电气连接程序。

•在进行高空安装作业时,请确保使用合适的防护设备,并严格遵循高空作业安全规范。

3. 增压风机安装流程3.1 准备工作在进行增压风机安装之前,请确保已经准备好以下工具和材料:•增压风机及其配件•打孔工具•固定螺丝、螺母等紧固件•电气连接器和线缆•螺丝刀、扳手、电钻等常用工具3.2 安装位置确定根据增压风机的使用要求和系统设计,确定增压风机的安装位置。

请确保安装位置稳固,并且能够提供足够的空间进行连接和维护。

3.3 安装固定根据增压风机的型号和尺寸,选择相应的安装固定方式。

一般常见的固定方式包括墙面安装、地面安装和屋顶安装等。

请按照增压风机的安装指南进行固定,并使用合适的螺丝、螺母等紧固件,以确保风机的稳固固定。

3.4 连接电源在进行电源连接之前,请确保已经断电,并遵循以下步骤进行电气连接:1.根据增压风机的电气要求,选择合适的电源线缆和电气连接器。

2.进行电气连接之前,请先检查电气接线端子和连接器的状态,确保无损坏和松动。

3.根据增压风机的电气接线图,正确连接电源线缆和风机的电气端子。

4.确保电气连接牢固可靠,并进行绝缘测试,以确保安全。

3.5 风道连接根据增压风机的风道连接要求,选择合适的连接方式进行风道连接。

请确保连接紧密,并且无漏风现象。

在风道连接之前,也可以根据需要安装调节阀门、过滤器等附件,以提高风机的功能和性能。

3.6 启动测试完成增压风机的安装后,请按照以下步骤进行启动测试:1.确保所有安装步骤已经完成,并检查所有连接是否牢固。

送、引风机安装作业指导书

送、引风机安装作业指导书

XXXXXXXXX有限公司锅炉送、引风机安装作业指导书1.目的为锅炉送、引风机安装工作提供技术指导,确保整个安装工作有序、安全、高质量地进行,避免在送、引风机安装中出现不必要的重复工作,降低成本,节约资源,特编写此方案。

2.适用范围本作业指导书适用于xxxxxxxxx供热扩模机组670T/h水煤浆锅炉送、引风机安装。

3.编制依据3.1xxxxxxxxx工程建设公司作业指导书编写导则;3.2锅炉总图;3.3锅炉说明书;3.4中南电力设计院主厂房附属设备安装图纸(F398S-J0302);3.5送风机安装图纸及说明书;3.6引风机安装图纸及说明书;3.7电力建设安全工作规程(第一部分:火力发电厂,DL5009.1-2002);3.8电力建设施工及验收技术规范(锅炉机组篇,DL/T 5047-95);3.9火电施工质量检验及评定标准(锅炉篇);3.10电力建设安全健康与环境管理工作规定。

4.作业概述4.1工程概况xxxxxxxxx供热扩模机组工程锅炉型号为:WGZ670/9.8-1,是由xxxx锅炉厂设计制造的670t/h水煤浆机组高压锅炉。

锅炉烟风系统采用平衡通风的方式,每台炉配备两台动叶可调轴流式送风机,两台双吸双支承离心式引风机,送、引风机均以锅炉中心线为标准对称布置。

4.2作业内容概述本台锅炉送、引风机设备安装包括送、引风机本体设备及液力耦合器、进出口风门、进出口非金属膨胀节、油站、液力耦合器油冷却器等。

4.3作业方法及技术经济评估4.3.1作业方法:4.3.1.1由于送风机设备存放于锅炉附近,所以安装时用塔式起重机DBQ1500Ⅱ和手拉葫芦配合吊至基础之上,然后再安装找正。

4.3.1.2引风机安装需要用汽车吊和平板车倒运至基础旁,然后再利用电动葫芦就位并安装找正。

4.3.2技术经济评估:4.3.2.1由于送风机安装位置在锅炉炉左和炉右零米处,上方均有钢架梁阻挡,无法利用汽车吊将设备倒运到基础旁,必须使用塔式起重机DBQ1500Ⅱ从炉膛中心吊至基础附近并利用两台手拉葫芦配合才能吊到安装位置。

MY1[1].5S及Se风力发电机组机械安装作业指导手册

MY1[1].5S及Se风力发电机组机械安装作业指导手册

文件号:0MF.412.006 版本号:1.0MY1.5S/1.5Se风力发电机组现场机械安装作业指导书发布日期:2008年9月前 言风力发电机是一种集机械、电器、液压、计算机远程控制为一体的高科技产品,为确保发电机组安全运行及以后风电场的现场机械安装,在现场安装时应该严格按照装配工艺进行,各部件应固定牢固安装正确,安装前要正确理解风力发电机的机械安装图,熟悉机械安装顺序,对风机有足够的认识。

为安全、优质并在短期内完成MY1.5S/1.5Se风力发电机组,并为创建精品工程,而制定本作业指导书。

风机机组现场安装就是把风机的各零件和各部件总成按照装配文件规定的工艺要求,依一定的顺序和连接关系组装起来的工艺过程。

机械安装装就是按照设计的要求将各类部件安装在相应的位置、将各部件进行机械互连以达到组装规定的各项性能要求。

本作业指导书与广东明阳风电产业集团有限公司技术资料同步使用。

本作业指导书由广东明阳风电产业集团有限公司工程服务部提出并归口。

本作业指导书由广东明阳风电产业集团有限公司负责解释。

目 录第一章 MYMY1.5S/1.5Se风力发电机安装导叙--------------------------------------1 第二章风机吊装条件-----------------------------------------------------------2 ◇ 2.1 综述--------------------------------------------------------------22. 2安全 ----------------------------------------------------------- 22.1.1 综述-------------------------------------------------------22.1.2 施工现场安全-----------------------------------------------22.1.3 安全设施-----------------------------------------------------32.2.4 事故处理----------------------------------------------------3 ◇ 2.3 吊车操-------------------------------------------------------------4 2.3.1 综述---------------------------------------------------------42.3.2 吊车指挥------------------------------------------------------42. 3. 3吊车挂钩----------------------------------------------------4◇ 2.4 电动工具作业--------------------------------------------------5 2.4.1 综述-----------------------------------------------------------52.4.2 措施-------------------------------------------------------52. 4. 3风机控制系统----------------------------------------------5◇ 2.5 施工场地的准备-------------------------------------------------5 2.5.1 综述--------------------------------------------------------- 52.5.2 工作计划--------------------------------------------------52. 5. 3基础准备-----------------------------------------------------5 第三章 塔架部分-----------------------------------------------------------6◇ 3.1 综述------------------------------------------------------------ 6 ◇ 3.2 塔架的卸车--------------------------------------------------6 ◇ 3.3 塔架内电缆的铺设--------------------------------------------6 ◇ 3.4 基础平台的吊装--------------------------------------------------7 ◇ 3.5塔架吊装--------------------------------------------------------9 3.5.1 下段塔架吊具的安装---------------------------------------------93.5.2 吊前准备---------------------------------------------------93.5.3 下塔架吊装-------------------------------------------------103.5.4 中塔架和上段塔架的吊装----------------------------------------103.5.5 塔架部分安装用螺栓及工具清单----------------------------------11 第四章 机舱部分--------------------------------------------------------13 ◇ 4.1 机舱及机舱罩的卸车-----------------------------------------13 4.1.1 机舱的卸车---------------------------------------------134.1.2 机舱罩的卸车 ---------------------------------------------13 ◇ 4.2 机舱内部的组装----------------------------------------------------13 4.2. 1油冷风扇及其它部件的组装------------------------------------134.2.2 避雷针的安装----------------------------------------------144.2.3 航空灯的安装---------------------------------------------144.2.3 风向、风速仪的安装----------------------------------------14 ◇ 4.3 机舱的吊装-----------------------------------------------------14 4.3.1 吊装专用吊具的试吊--------------------------------------------144.3.2 机舱的吊装---------------------------------------------------154.3.3 机舱罩的吊装-------------------------------------------------154.3.4 机舱部分螺栓和工具的清单---------------------------------164.3.5 机舱用螺栓清单-----------------------------------------------164.3.6 工具清单 -----------------------------------------------------17 第五章 叶轮部分---------------------------------------------------18 ◇ 5.1 轮毂部分----------------------------------------------------------18 5.1.1 轮毂的卸车-------------------------------------------185.1.2 轮毂罩的清洗及安装-------------------------------------------- 18 ◇ 5.2 叶片部分---------------------------------------------------19 5.2.1 叶片卸到安装准备位置-------------------------------------- 195.2.2 叶片的清理------------------------------------------------ 19 ◇ 5.3 叶轮的组装---------------------------------------------19 5.3.1 叶片对接-----------------------------------------------------205.3.2 导流帽的安装------------------------------------------------20 ◇ 5.4 叶轮的吊装----------------------------------------------------- 21 ◇ 5.5 叶轮吊装用螺栓及清单----------------------------------------------22 ◇ 5.6 工具清单------------------------------------------------------23工程服务部编写校核审批状态第二章 风机吊装条件2.1、综述根据混凝土基础的具体情况安排吊车和风机组件,确保安全高效的现场施工风机吊装之前必须具备以下条件:1、完成风机基础施工:钢筋混凝土经过充分保养(混凝土强度达到设计强度的90%),基础四周被沙土完全充填压实。

锅炉引风机安装作业指导书

 锅炉引风机安装作业指导书

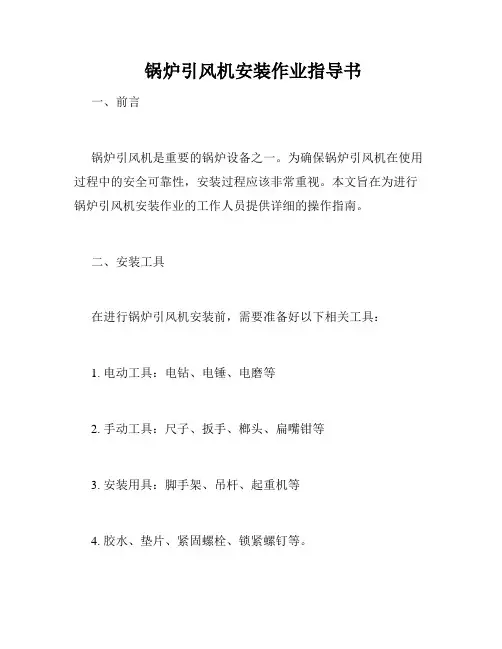

锅炉引风机安装作业指导书一、前言锅炉引风机是重要的锅炉设备之一。

为确保锅炉引风机在使用过程中的安全可靠性,安装过程应该非常重视。

本文旨在为进行锅炉引风机安装作业的工作人员提供详细的操作指南。

二、安装工具在进行锅炉引风机安装前,需要准备好以下相关工具:1. 电动工具:电钻、电锤、电磨等2. 手动工具:尺子、扳手、榔头、扁嘴钳等3. 安装用具:脚手架、吊杆、起重机等4. 胶水、垫片、紧固螺栓、锁紧螺钉等。

五、安装步骤1. 测量焊接标高在进行锅炉引风机安装前,首先应该起高经验丰富的技术人员,根据现场情况进行测量,确定引风机与锅炉之间的距离及引风机的安装高度,并在钢构架上焊接好支承座。

2. 降低引风机通过配合起重机和人员操作,将引风机缓缓降低到支承座上,与支承座接缝处应使用胶水及垫片进行粘接和填充。

3. 确定安装位置将引风机与支承座进行定位及垂线,判断其是否正常。

4. 安装固定件在引风机与支承座接口上,使用紧固螺栓及锁紧螺钉,将引风机固定于支承座。

5. 调节及检查完成引风机的固定后,需要进行一系列调节及检查工作,确认引风机是否安装妥当,是否能够正常运行。

在完成所有工作后,方可将引风机投入使用。

六、安全注意事项1. 在锅炉引风机安装作业中,必须要遵循各项安全操作规程,保证人员的安全。

2. 在进行工作前,必须要对地面及设备进行彻底的清理,并确保现场通风状态良好。

3.在作业中如遇到设备故障或不安全因素,必须立即切断电源或电路,决不可强行进行。

4. 在锅炉引风机安装过程中,必须要遵守相关的安全操作规程,严禁违规操作。

七、总结在锅炉引风机安装作业中,保证操作正确,严格遵守各项安全规程,才能够保证引风机操作的安全性和有效性。

通过上述步骤,可以对锅炉引风机进行规范、高效、安全的安装。

平原风力发电机组安装作业指导书

平原风力发电机组安装作业指导书

目录一、工程概况 ........................................................................................ 错误!未定义书签。

1、工程概述 (1)2、工程设计形式 (1)3、工程特点 (1)4、主要工程量 (1)二、施工依据 (2)1、编制依据 (2)2、本项工程质量目标 (3)3、本项工程安全目标 (3)三、施工准备 (3)1、人员准备 (3)2、主要施工机械、工具准备 (4)3、现场准备 (4)四、施工作业方案 (5)GW-14FW-2.XMW型风力发电机组机务安装 (5)五、施工工艺流程 (5)GW-14FW-2.XMW型风力发电机组机务安装 (6)六、施工注意事项 (18)七、环境注意事项 (18)八、质量保证措施 (20)1、质量保证措施 (20)2、质量通病及其预防措施 (20)九、施工安全措施 (22)十、本方案执行的强制性条文 (23)十一、危害辨识、风险分析和预防措施 (26)十二、有关计算 (34)GW-14FW-2.XMW型风力发电机组机务安装的有关计算 (34)十三、措施性材料目录 (35)十四、附件 (36)1、ZCC8800W履带起重机采用超起轻型主臂风电杆头工况126m主臂+7m风电杆头,尾部配重190t,中心配重60t,超起半径15m工况不同超起配重性能表 (36)2、风力发电机组主要部件连接螺栓组力 (37)一、工程概况1、工程概述河南120MW风电场,位于河南省新乡张三寨镇、佘家镇两个乡镇周围,本工程9台机组为HH120m钢混式塔架,混凝土塔架总高度为33.38米,钢结构塔机为86.62m。

钢塔架共分为4段,单段塔筒最大重量达到54.02吨,轮毂中心高度120m,为规范风机吊装和安装作业方法,加强安全文明施工,明确作业的步骤和要求,指导施工作业人员安全、高效地完成风机的安装作业,根据现场作业环境,特制定本专项方案。

风机专项吊装作业指导书 -

风机专项吊装作业指导书 -

润世达工程有限公司风机机组吊装作业指导书编制:审核:批准:润世达工程有限公司工程管理部二〇一七年二月目录一、编制目的 (1)二、适用范围 (1)三、吊装前准备工作 (1)四、风机卸车、安装施工方法 (4)五、保障措施 (23)六、安全目标、安全保证体系及技术组织措施 (26)一、编制目的由于风力发电机组安装是在野外施工,环境条件较差,为保证进度和安全,特制定本作业指导书。

本作业指导书以为用户提供满意的服务为原则,依据多年风电工程的施工经验,提高风机机组吊装施工技术水平和项目实施过程中的管理工作。

二、适用范围本作业指导书适用于润世达工程有限公司关于建设风电项目中风机机组的安装工作。

三、吊装前准备工作1、塔筒吊装前应检查基础混凝土浇筑验收的验收资料,看基础是否符合施工图纸的规定。

应检查基础环用于安装的基准点,校测基础环上法兰标高及平面度。

螺栓的安装应按厂家提供的风机安装手册执行。

基础:风机的基础完好,安装前,混凝土基础应有足够的养护期,一般需要 28 天以上的养护期,且各项技术指标均合格;为安装、调整和固定用的埋件已按要求预埋好;已准确、牢固地设置好机组中心线和高程的基准点,安装时采用水准仪检验;基础环水平度检查:用水平仪和标尺检查相隔 120°的三个方向上(其中之一对应法兰对接标记)基础法兰面是否水平。

测量点位于法兰中环,每个方向最少测量两次,最大水平误差平均不超过 2.5mm;基础环的安装经监理验收合格;地基应有良好的接地装置,其接地电阻不大于4Ω;已经取得设计单位和设备制造厂的有关设计图纸、说明书、设备出厂检验资料和合格证,设备到货明细表等资料。

2、道路:通往安装现场的道路要清理平整,路面须适合卡车、拖车和吊车的移动和停放。

松软的土地上应铺设厚木板钢板等,防止车辆下陷。

负责塔筒现场卸货、存放,保管、质量检查和验收等工作,吊装前应对现场所有设备进行检查、核对,到货产品应为验收合格的产品,核对货物的装箱单及安装工具清单,确定机组部件是成套、完好的。

风电场风机安装作业指导书

 风电场风机安装作业指导书

风电场风机安装作业指导书一、前言风电场风机安装作业是一项重要工作,涉及到安全、效率和质量等多方面因素。

本作业指导书旨在对风机安装作业进行详细说明,确保风机安装工作顺利进行。

二、风机安装工作前准备1.梳理资料:核查风机设计方案及其配置、安装方案,整理设计资料等。

2.场地平整:清理场地,平整施工区域。

3.检查材料:检查风机、电缆、油液、管件等安装材料。

三、风机安装步骤1.组装塔筒相应段数,组装塔头及塔底板,对齐并与粘接好的环氧树脂胶进行连接。

2.将组装好的塔体架设好,预留风机接口位置及塔基预应力筋条接口预留突伸长度位置。

3.将预制型钢板作为塔筒通道安装,铆接型钢板固定与相邻的塔筒钢板上。

4.安装支撑链条,并且预优拉长尺寸,以确保在塔筒升降过程中的安全。

5.组装塔头组件,并据其尺寸要求定位把控好相应的焊缝位置。

6.组装风机轮毂,调整其叶片安装的位置。

7.安装风机叶片,并按施工计划定期检查和确认叶片安装位置和叶片受力状况。

8.组装安装其他系统组件,包括电缆,管路,支撑,通风设施等。

四、安全注意事项1.在高空作业时,必须佩戴安全带及安全帽等防护设备,确保安全。

2.在使用吊车作业时,作业人员必须接受专业培训,并严格按照操作规程进行操作。

3.在接线时,必须确保电缆已经熄火并断电,防止电击事故的发生。

4.施工现场必须保持干燥,避免下雨及漏电等问题的发生。

五、总结风电场风机安装作业是一项十分复杂的工作,涉及到多个环节和多方面因素,需要加强对各个环节的监控和管理,确保风机安装工作能够安全、高效的进行,提高风电场的发电效率。

风机安装作业指导书(湖南耒阳太平风电)

风机安装作业指导书(湖南耒阳太平风电)

风机安装作业指导书(湖南耒阳太平风电)一、前期准备工作1.确定风机安装位置:仔细查看工程图纸,根据项目需求确定风机安装位置,并将位置标明在风电场地图上。

2.安全检查:在开始安装作业之前,必须对风电场进行安全检查。

检查场地平整度、地基稳固性以及潜在的安全隐患。

3.获取必要设备和工具:确保所有所需的设备和工具齐备,例如:吊车、起重机、安装工具、安全带、安全帽等。

4.团队组建:组建合适的安装团队,确保团队成员具备相关技能和经验。

二、风机安装1.预安装准备工作(1)清理工作区域:清理工作区域,确保没有障碍物和杂物。

(2)安装基础:按照设计图纸上的基础尺寸和要求,进行基础施工,并确保基础的平整度和稳固性。

(3)吊装风机组件:使用吊车或起重机将风机各个组件高度吊装至安装位置。

2.塔筒安装(1)安装塔筒:根据风机的要求,将塔筒各个环节逐一安装好,并确保每个环节之间的连接牢固可靠。

(2)固定支撑:确保每个塔筒环节都固定在地基上,并采取相应的固定措施,以确保塔筒的稳定性和安全性。

3.风机叶片安装(1)垂直安装:根据风机安装要求,将风机叶片垂直安装于塔筒上,并使用合适的螺栓和固定件进行固定。

(2)调整叶片位置:调整叶片位置,确保叶片的安装方向正确,并与风的方向保持一致。

4.发电机安装(1)连接轴承:将发电机准确地连接到风机轴上,并确保连接处的固定可靠。

(2)连接电缆:根据电气图纸,连接电缆,确保电缆连接正确,并进行必要的绝缘和接地处理。

5.总装调试(1)电气系统调试:进行整个风机电气系统的调试,确保发电机能够正常运转,连接的仪表、保护设备和控制系统工作正常。

(2)机械系统调试:进行整个风机机械系统的调试,包括叶片运转、塔筒转动和发电机运转等。

检查各个部件间的连接是否牢固,确保整体运转稳定。

6.安全测试(1)风机刹车系统测试:对风机刹车系统进行测试,确保刹车装置正常工作。

(2)紧急停机测试:进行紧急停机测试,确保在发生异常情况时风机能够及时停机。

风机安装作业指导书

风机安装作业指导书

风机安装作业指导书1、本作业指导书采用国家现行规范《机械设备安装工程施工及验收通用规范》、《压缩机、风机、泵安装工程施工及验收规范》。

2、本作业指导书适用于离心通风机、引风机、轴流通风机,不带增速器的小型离心鼓风机、轴流鼓风机的安装。

3、风机安装的通用程序和要求3.1放线、基础验收3.1.1以设备平面布置图给定的轴线为准,放出风机安装的纵、横向中心线,允许偏差±20mm。

3.l .2以中心线为难,以设备基础图为依据画出设备各轮廓线及预留孔中心线。

3.1.3用DS3水准仪以土建给定的标高基准线为准,划出设备基础标高线(用基础标高减50—100mm在基础上划水平线)。

3.1.4以上述轮廓线和标高线为准,检查设备基础位置和几何尺寸是否合格。

必要时,纵、横向中心线可做某些调整,避免设备基础做大的修改。

3.1.5测量操作、自检、专检所用量具有(10-30m)盘尺,1m钢板尺,500mm90°角尺,DS3水准仪。

经自检和质检员检查合格,填写T4《设备基础放线检验记录》附表3.1.4 设备基础尺寸和位置的允许偏差3.2设备开箱检查3.2.1清点零、部件及配套件,应齐全并无损坏。

3.2.2核对机壳、叶轮和其他主要尺寸,应与设计要求相符合。

3.2.3风机进、出口方向应与设计相符,叶轮旋转方向和定子导流叶片的导流方向应符合设备技术文件的规定。

3.2.4检查风机外露部位及加工面应无锈蚀,风机各部位无变形及损坏。

开箱应有质检员和甲方代表在场,开箱检查后应填写S1《设备开箱检查验收记录》。

3.3设备就位、粗平、灌浆3.3.1风机的搬运和吊装应注意下列问题:a.整体出厂的风机搬运和吊装时,绳索不得捆缚在转子和机壳上盖或轴承上盖的吊耳上。

b.解体出厂的风机的捆缚不得损伤机件表面,转子和齿轮轴颈、测振部位不应做为捆缚部位,转子和机壳的吊装应保持水平。

c.当风机内壳涂有保护层时,应妥善保护,不得损伤。

d.转子和齿轮不得在地上滚动。

660MW机组--风机(一次、送引风机)作业指导书

660MW机组--风机(一次、送引风机)作业指导书

目录1.作业指导书编制依据 (1)2.工程概况及工程量 (1)3.参加作业人员的资格及要求 (4)4.施工作业所需工器具的规格、等级、配备和劳动力配备 (5)5.作业前准备工作和必须具备的条件 (6)6.作业程序、方法和内容 (7)7.作业结果的检查验收和达到的标准要求 (11)8.作业活动中的职责、分工和权限 (12)9.职业安全卫生及环境保护的要求和措施 (14)10.附录附录一:风机安装流程图附录二:计量器具配备表附表三:施工项目技术交底签证附录四:施工项目安全交底签证附录五:施工管理人员结构图附录六:危险源辨识1 作业指导书编制依据1.1 成都电力机械厂(一次风机、送风机及引风机)及磨煤机厂家提供的(密封风机) 提供的施工图纸1.2 成都电力机械厂提供的有关一次风机、送风机和引风机以及磨煤机厂家提供的密封风机的安装说明及要求1.3 依据国家法律法规及技术法规《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-95《电力建设施工质量验收评价规程(锅炉篇)》2009年版《电力建设安全施工管理规定》《电力建设安全工作规程》(火力发电厂部分)DL5009·1—2002《安装施工组织专业设计》(国电泉州热电有限责任公司二期2×670MW扩建工程#4标段)2 工程概况及工程量2.1 国电福建南埔电厂二期2×670MW工程#4标段选用GU23232-22型一次风机、GU15038-02型送风机、HA46036-8Z型轴流引风机及9-26 NO-16D离心式密封风机2.2 每台机组配套两台一次风机、两台送风机、两台引风机及两台密封风机。

2.3 两台一次风机及两台送风机具体布置在炉后钢架电除尘之前、锅炉4#中心线;每台的间距见图F2252/F0342S-J0301-01(锅炉辅机设备定位图)。

两台引风机具体布置在炉后钢架电除尘后、锅炉4#中心线;每台的间距见图F2252/F0342S-J0301-01(锅炉辅机设备定位图)。

风机安装作业指导书

风机安装作业指导书

目录1、编制依据 (1)2、作业任务 (1)3、施工流程 (3)4、作业准备及作业环境条件 (4)5、施工进度及工序交接 (5)6、作业方法 (5)7、质量标准及检验要求 (8)8、风机安装强制性条文 (9)9、职业安全健康与环境保护 (10)1、编制依据1.1锅炉专业附属设备安装图1.2《锅炉专业施工组织设计》1.3《电力建设施工及验收技术规范》锅炉篇DL/T5047-951.4《电力建设施工质量验收及评价规程》锅炉机组DL/T5210.2-20091.5《职业安全卫生与环境管理规程》1.6成都电力机械厂提供图纸及说明书1.7上海鼓风机厂提供图纸及说明书1.8长春发电设备有限责任公司提供图纸及说明书1.9风机安装强制性条文2、作业任务2.1工程概况湖北青山热电有限公司“上大压小”扩建工程#14炉一次风机为单吸入离心式风机,1888AB/1155型,由上海鼓风机厂有限公司制造,每台炉安装左、右旋风机各一台,炉左布置右旋风机,炉右布置左旋风机。

风机旋转方向:从电动机端看风机,叶轮顺时针旋转,为右旋风机,反之叶轮逆时针旋转则为左旋风机。

#14炉送风机由上海鼓风机厂制造,每台炉配置2台动叶可调轴流式送风机,型号为FAF19-10-1,布置方式为卧式布置,采用单级叶轮。

逆气流方向看,叶轮旋转方向为顺时针方向旋转。

从电机看向风机,左侧进入为A送风机布置在炉左,右侧进入为B送风机布置在炉右。

#14炉引风机由成都电力机械厂制造,每台锅炉配置2台静叶可调轴流式引风机,型号为HU25038-22,布置方式为卧式布置,采用单级叶轮。

逆气流方向看,叶轮旋转方向为顺时针旋转。

#14炉密封风机为45°离心式风机,MF10-19No12.5D型,由长春发电设备有限责任公司制造,每台炉安装左、右旋密封风机各一台,炉左布置45°右旋风机,炉右布置45°左旋风机,正常运行下,一台运行,一台备用。

风机旋转方向:从电动机端看风机,叶轮顺时针旋转,为右旋风机,反之叶轮逆时针旋转则为左旋风机。
