用废节能灯改制开关电源电路图
废旧节能灯改制电子变压器2
废旧节能灯改制电子变压器
下图为11W节能灯电路。
我们用的是40W的节能灯电路，图中晶体管为13005。
图中虚线部分是需要改动的地方，将3n3电容去掉，电感直接接于C7。
改制的关键是变压器的绕制，初级用原电感，外用双股0.2
漆包线双线并绕18匝，将一条的首于另一条的尾接在一起作为中心抽头，以用于不同的电路。
本次中心抽头不用，只作为交流电源。
经试验带12V30W的汽车尾灯亮度较高，可见该电源之功率强劲，而该高频变压器外形尺寸仅为2cm*1.5cm*1.5cm.从这里我们也可以看到高频变压器高功率密度的特性。
也印证了开关电源体积小、功率大，质量轻、（稳压性能好）的优点。
经测试：负载时输入电流0.3A,输出电流1.7A。

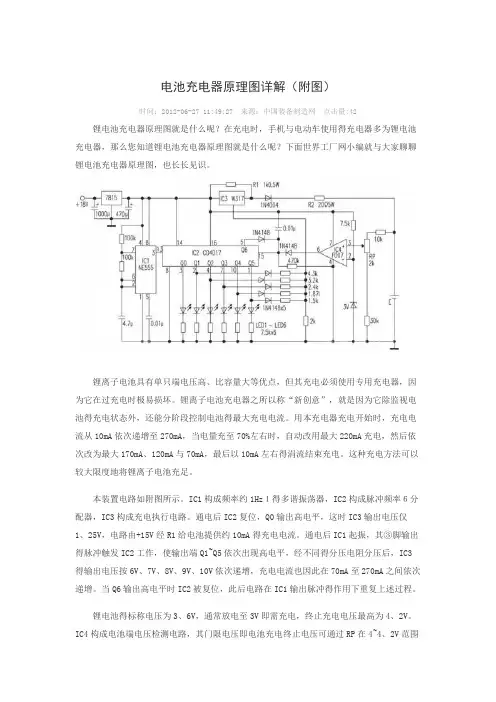

电池充电器原理图详解
电池充电器原理图详解（附图）时间：2012-06-27 11:49:27 来源：中国装备制造网点击量:42 锂电池充电器原理图就是什么呢？在充电时，手机与电动车使用得充电器多为锂电池充电器，那么您知道锂电池充电器原理图就是什么呢？下面世界工厂网小编就与大家聊聊锂电池充电器原理图，也长长见识。
锂离子电池具有单只端电压高、比容量大等优点，但其充电必须使用专用充电器，因为它在过充电时极易损坏。
锂离子电池充电器之所以称“新创意”，就是因为它除监视电池得充电状态外，还能分阶段控制电池得最大充电电流。
用本充电器充电开始时，充电电流从10mA依次递增至270mA，当电量充至70%左右时，自动改用最大220mA充电，然后依次改为最大170mA、120mA与70mA，最后以10mA左右得涓流结束充电。
这种充电方法可以较大限度地将锂离子电池充足。
本装置电路如附图所示。
IC1构成频率约1Hz１得多谐振荡器，IC2构成脉冲频率６分配器，IC3构成充电执行电路。
通电后IC2复位，Q0输出高电平，这时IC3输出电压仅1、25V，电路由+15V经R1给电池提供约10mA得充电电流。
通电后IC1起振，其③脚输出得脉冲触发IC2工作，使输出端Q1~Q5依次出现高电平，经不同得分压电阻分压后，IC3得输出电压按6V、7V、8V、9V、10V依次递增，充电电流也因此在70mA至270mA之间依次递增。
当Q6输出高电平时IC2被复位，此后电路在IC1输出脉冲得作用下重复上述过程。
锂电池得标称电压为3、6V，通常放电至3V即需充电，终止充电电压最高为4、2V。
IC4构成电池端电压检测电路，其门限电压即电池充电终止电压可通过RP在4~4、2V范围内设定。
电池刚充电时得端电压低于检测电路得门限电压，IC4输出低电平，这时IC2得Q0~Q5均能依次循环呈高电平，使充电电流在10门A～270门A之间阶跃循环变化，即Q0=1时充电电流约10门A，Q1=1时阶跃至约70mA……，Q5=1时阶跃至最大，约270mA。
12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出
12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出本人开了个服装店,原来用12v50w卤素灯照明,电子变压器坏了都自己修,无非就是13005,4007,及1欧的保险电阻,极少的有触发二极管和电阻坏,现装修后想改用led,市售都是带驱动的,价格较贵,现有很多换下的50w电子变压器,想废物利用下,但以前的经验告诉我:轻载或空载时会无输出或输出不稳定,那是有次错买了20w的灯泡装上后有闪烁发觉的,经过实验发现,输出低于10w以下就很难有稳定电压了,要30w以上才行,高频交流输出12v我已在用二个20w的卤素灯泡下试过用高速整流管+滤波,能很正常再输出直流10w,但那40w不是白白浪费了吗?况且每个也不好凑足四五十w,还有,我想提高输出电压以减小电流来避免因接触电阻的影响,因为是环形磁芯,上面用0.71mm漆包线双线并绕十八,九圈作输出,我只把双线并绕改接成单股三十几圈(只把二个头尾拆下连上),照理说接上二个串联的20w灯泡会正常发光吧,但可惜却无输出了(不工作了),后用电炉丝当电阻试过也不行,希望接触过玩过这种电子变压器的大侠不吝赐教,因电路结构与有些自激式开关电源大同小异,改动应该能行吧,但问题出在哪儿呢?怎样才能改成与普通开关电源一样不管负载大小都能有相对稳定的输出呢?至于输出要整流滤波稳压再加限流电阻才能接led这点已解决了,谢谢.轻载无稳定输出、空载时输出为0，是正反馈不足，电路震荡不稳定或不起震。
有两种方法，一是增加小磁环三个线圈中不跟输出变压器连接的两个线圈的圈数，二是减少输出变压器的初级线圈匝数，以降低其电感量，使小磁环与之连接的线圈绕组获得更大的激励电压，增加正反馈。
次级线圈的匝数当然也要适当调整，否则输出电压会增加文库那篇文章也不能涵盖很多方面，只针对改动不很大的情况。
自动适应指的也是频率自动适应，输出变压器初级多或少十几二十圈，甚至再多一点，它是能自动适应的，所以在那篇文章中我说初次级要尽量绕满变压器磁芯窗口就是这个原因。
用废旧节能灯镇流器改成开关电源
电子节能灯的广泛应用给以往的高能耗照明带来了一场深刻的绿色革命。
随着应用范围的不断扩大，大量的废旧节能灯也被置换下来形成了有害的电子垃圾．对社会环境造成了一定的负面影响。
但是从节约的角度出发，一方面有许多用料和工艺都较好的废旧节能灯和元器件还是可以继续加以利用的。
从另一方面来说。
也符合一贯倡导的变废为宝的基本原则。
电子节能灯主要由三基色灯管、灯管架(与外壳一体)、电子线路板、灯头和外壳等构成。
常见的形式为一体化紧凑型结构。
18W节能灯电路如图l(a)所示。
外形结构如图1(b)所示。
它的外形接近常用的白炽灯泡，有插口和螺口两种灯头形式与市电相连接，常见的功率有多种规格(发光效率为白炽灯的5倍左右，标称使用寿命大于6000小时)，更换起来非常方便、迅速。
1．线路板的改造利用对于大量因为用坏而被淘汰下来的电子节能灯，如果仅作为垃圾来处理的话，一来会造成对环境的污染，二来也不符合节约的原则，因此可以进行再次的利用，发挥其剩余的价值。
(1)修复节能灯：对于整体工艺较好的节能灯，其损坏往往是由于个别的元器件的故障而引起的，因此可以对其进行修复，以便于充分发挥其自身的价值，也降低了照明使用的成本；(2)改为开关电源：对于灯管损坏的节能灯，利用原有的线路板就可以改造成为一款小巧的开关电源，以供小型电器用。
图2给出了一种直流电源的改造原理图(用图1中的电路为例，输出功率为18w，需重新绕制一台高频变压器：采用EI-16磁芯，初级用φ0.42mm漆包线绕140匝，次级用φ1.0mm漆包线绕12匝，并在3、6、9匝处抽头，输出电压为3V，6V，9V，12V，电流为1．5A)，可供参考、仿制。
图2中的Ca是为消除两管不平衡用的，不可省略。
具体改造主要是：将图l中的A、B两点断开，去掉灯负载电路，然后将图2的电路接入即可。
(3)改为小功率线性稳压电源：对于为音频放大器等模拟信号电路供电的电源，线性稳压电源的干扰小，相比于开关电源有较大的优势。
用废节能灯改制开关电源电路
用废节能灯改制开关电源电路
电路工作原理：由图可知，变压器T2左边部分为原节能灯元件，不再重述，原高频整流电感线圈已由自制的高频变压器代替，T2及右边的元件为新增加的。
T2用E5×7磁心，一次用φ0．19mm的漆包线绕110匝，二次用φ0．31mm的漆包线绕16匝，中心抽头；VD3、VD4一定要选用肖特基二极管或工作频率较高的整流二极管；稳压集成块可选7805，最大输出电流约1.5A，输出电压为5V；T3为高频扼流圈，选高导磁量φ10mm的磁环，用φ0．41mm漆包线双绕并行穿绕lO匝即可。
使用时若直接在C5上取电压，绝不允许有短路现象发生，否则将烧坏VTI、VT2。
由于节能灯的VT1、VT2输出电压波形为近似方波，如图所示，有一定的谐波干扰。
随身听收听中波时有一片噪声，而收听调频、短波高端或听磁带时没有影响，相比之下它的干扰小于某些脉宽调制的稳压电源。
节能灯原理及电路图教程文件
节能灯原理及电路图节能灯原理及电路图节能灯电路原理分析:节能灯电路从功能上可分为四个部分，分别是电源电路，启动电路，高频自激振荡电路及串联谐振电路。
市电源由D1-D4整流、C1滤波后，形成300V左右的直流电压。
由R6,C7,D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，C7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。
由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向C4,C2充电。
流经高频变压器初级线圈玩La中的充电电流逐渐增大，当La电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过L的电流开始减小。
这时，次级线圈Lb的电压极性发生倒相变化，使Lc中感生电动势上负下正，Lb中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。
C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使Lb、Lc的电压极性又发生变化，Lb上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止，这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。
为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。
D6、D7的作用分别是防止反向峰值电压击穿TI、T2。
R3、R4为负反馈电阻，用于Tl、T2的过流保护。
注：三极管13005及对系列三极管(13001,13002,13006,13007,13009等)，其中数13005最经常用了。
最新废旧节能灯改制低压直流电源
废旧节能灯改制低压直流电源目录前言 (3)§1 直流稳压电源的性能 (5)§2 节能灯原理 (6)§3 节能灯改制低压直流电源的方法 (9)3.1 改制方法说明………………………………………………………3.2 问题点简介…………………………………………………………§4 自制低压直流电源的性能与调试 (11)4.1 改制方法 (11)4.2 调试方法 (13)参考文献 (15)摘要 (17)结论 (19)谢辞 (21)前言紧凑型节能灯（以下简称节能灯）是一种把电子镇流器和灯管组合在一起的节能灯。
具有体积小，光线柔和，发光效率高节约电能，价格较低等诸多优点受到消费者的青睐。
节能灯损坏后，因价格不高，并因为灯管与电子镇流器相连，难以在市场上找到配件，一般均作废弃处理。
其实节能灯故障中多数情况是灯管坏了，电子镇流器往往是完好的，只要稍作改动，花费两三元钱的代价就可以改制成低压直流电源，其输出功率可达数瓦到十多瓦，作为充电器、随身听、MP3播放器、小收音机等的直流电源非常实惠。
本文将详细介绍节能灯的电路和改制为低压直流电源的方法。
废旧节能灯改制低压直流电源§1 直流稳压电源的性能电子设备中都需要稳定的直流电源，稳压电源一般由变压器、整流器和稳压器三大部分组成，功率较小的直流电源大多数都是将50HZ的交流电经过整流、滤波和稳压后获得的。
整流电路用来将交流电压变换为单向脉冲脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是当输入交流电源电压波动、负载和温度边哈时，维持输出直流电压的稳定，稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。
对稳压电源的性能，主要有以下四个万面的要求1.1 稳定性好当输入电压Usr （整流、滤波的输出电压）在规定范围内变动时，输出电压Usc 的变化应该很小一般要求。
废旧灯泡改造取电方案
废旧灯泡改造取电方案
废旧灯泡是我们日常生活中常见的废弃物之一。
通过改造废旧灯泡，可以让其继续发挥作用，起到节能环保的效果。
下面是一种简单的废旧灯泡改造取电方案的描述。
首先，我们需要准备一些材料，包括废旧灯泡、铜线、电源插头和插座。
第一步是拆卸废旧灯泡。
首先用剪刀将灯泡的塑料底座剪掉，然后用剪刀和钳子将灯泡的金属底座取下。
第二步是清洗废旧灯泡。
用肥皂水和刷子将灯泡的内部和外部彻底清洗干净，确保灯泡表面没有水渍或污垢。
第三步是制作取电装置。
首先将一端剥开一些铜线，然后将铜线连接到电源插头的两个插脚上。
接下来，将另一端的铜线焊接在灯泡的金属底座上。
确保焊接牢固，避免短路或接触不良的情况发生。
第四步是测试取电装置。
将电源插头插入插座，然后轻轻摇晃或转动废旧灯泡，确保取电布线没有松动或断裂，可以正常获取电力。
通过这个废旧灯泡改造取电方案，我们可以将废旧灯泡改造成一个简单的插头，可以用来给一些小型的电器充电或供电，比如手机、无线耳机等。
需要注意的是，废旧灯泡改造取电是一项需要谨慎操作的工作，如果没有电力知识或焊接经验的人不建议尝试。
在进行操作时要注意安全，避免触电或其他意外事故发生。
此外，废旧灯泡虽然可以继续利用，但其寿命相对较短，容易发生热化爆裂的现象，因此在使用时要注意安全，避免灯泡破裂或产生火灾。
总之，废旧灯泡改造取电方案是一种简单、经济、环保的做法。
通过利用废旧灯泡，我们可以节约资源，减少环境污染，并且为一些小型电器提供便利的充电和供电方式。
节能灯的维修电路图及原理分析修订稿
节能灯的维修电路图及原理分析Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】节能灯的维修电路图及原理分析根据实物绘制的大海牌30W节能灯电原理见附图所示。
供参考。
一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。
由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。
由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。
流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。
这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。
C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。
为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。
D6、D7的作用分别是防止反向峰值电压击穿T1、T2。
R3、R4为负反馈电阻，用于T1、T2的过流保护。
二、检修经验1．节能灯不亮打开灯体即看到保险管已发黑。
R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量T1、1.2c—e结已短路：经查D1、D2、D3、D4完好。
针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。
详解LED日光灯驱动电源DIY制作过程
详解LED日光灯驱动电源DIY制作过程LED电源 DIY LED驱动器我是做开关电源的，原来做过适配器，充电器，铁壳开关电源。
后来做LED电源，最初是做些1W，3W的大功率LED驱动器，但后来做的少了。
原因很简单，没有市场。
我发现大功率LED恒流电源，只要其功率超过5W，基本就没有市场，只能是打样。
因为LED太贵。
这也算给同行做电源的朋友提个醒，这是我的经验之谈。
不知有多少人失足于大功率LED，大功率LED雷声大，雨点小，害的不少在这一块痛失老本。
还是小功率LED市场好一点。
不过也不行，现在小功率LED驱动器，被阻容降压电源占去大部分江山。
恒流形的开关电源驱动小功率LED，好是好，就是很多人接受不了其成本。
我出过一款恒流型小功率LED驱动器，开关电源的，效率达到0。
9，稳定性可靠性，恒流精度都很好，价格才五元钱，但不少人还是嫌贵，因为他们拿它和一元钱的阻容降压电源去比较，当然这二者根本没法比。
我做的开关电源里面，有一个集成MOS的开关电源芯片，还有一个变压器。
这二者的成本就是放在那里的，当然性能也是放在那里的。
但我相信，最终小功率LED恒流驱动器会将阻容降压电源淘汰掉。
因为消费者会慢慢趋于理性，一个阻容降压电源做出来的灯具，几乎是没有什么实用价值的，只能当个摆设和玩具，如果LED真的进入了通用照明领域，阻容降压电源根本无法胜任。
我可以料到将来的情况会是，随着LED 性能的提高，价格的降低，电源成本也将会成为LED灯具成本的相当重要的一部分。
真正的灯具，阻容降压根本不能胜任。
阻容降压电源大行其道，只是一个过渡，最终还是恒流型电源为正宗。
我目前还是看好小功率的LED灯具。
小功率LED灯，目前主要是光衰太大，价格也不够理想。
但现在用于普通照明还是比大功率有优势。
我认为小功率LED灯具进入通用照明领域，和节能灯一较高下，会是五年之内的事。
而大功率LED进入通用照明，则肯定是五年以外的事。
所以现在我专注于小功率LED的研发和制作。
利用废节能灯电路板改成12V开关电源创意DIY
利用废节能灯电路板改成12V开关电源创意DIY
自己DIY，需要12V小电源，能带动继电器即可，变压器的体积大，不方便，又没有合适的12V电源适配器，看到坛子里有用节能灯电路板改成12V开关电源的，找两个试试，一次成功。
这是随便找来的5-9W节能灯电电路板，灯管发黑报废了。
拆掉一个小电容和电感后的电路板。
小心拆掉这个电感，先焊开背面的两个接线头，再用小刀把固定电感的塑料柱的边缘割掉（不要割短，还要固定呢），就慢慢拿下来了。
揭开E型磁芯的固定胶带，空隙比较大，用手头现有的0.4的纱包线绕20圈。
再将磁芯装回，并用胶带固定，垫纸片，留磁隙。
再把绕好的变压器放在原位置。
初级线接入原位置，在拆掉电容的位置安装一个高频电解电容（16V470u），次级接头一端焊到电容负极，另一端先焊到肖特基二极管的负极，肖特基二极管正极跟电容正极焊在一起（没有空间，直接将二极管插到电路板上了，利用的是原焊接电容的两个焊盘就是拆掉电容的位置）。
这是改造好的成品，次级电压11.6V（整流滤波后）。
反面。
跳线是将原灯管的另外两个接头短接（后面根据电路图再详细说）
另一个的背面。
二极管的管脚在电容下边，只好再划开一块焊盘了。
焊好整流二极管和滤波电容。
另一个也是如此。
线飞的有点高。
这个节能灯的电路图。
L是要改造的变压器，C2是拆除的电容，a、d两个接点飞线短接右下角的小电路图是要加的肖特基二极管和滤波电容。
其它什么都不用动。
谢谢！。
巧改废旧电子节能灯为开关电源
巧改废旧电子节能灯为开关电源
对于灯管损坏的节能灯，利用原有的线路板就可以改造成为一款小巧的开关电源，以供小型电器用。
下图给出了一种直流电源的改造原理图(用上图中的电路为例，输出功率为18W，需重新绕制一台高频变压器：采用El-16磁芯，初级用φO.42mm漆包线绕140T(匝)，次级用φ1.0mm漆包线绕12T(匝)，并在3、6、9T(匝)处抽头，输出电压分别为3V、6V、9V、12V，电流为1.5A)，可供参考、仿制。
下图中的Ca是为消除两管不平衡用的电容，不可省略。
具体改造主要是：将上图中的A、B两点断开，去掉灯负载电路，然后将下图的电路接入即可。
将废旧节能灯改造成高效LED灯
将废旧节能灯改造成高效LED灯LED灯又称白色发光二极管。
其特色在于节能效果明显，大致上可以认为在相同耗电量前提下，比目前的节能灯的亮度至少要高5倍，而且其寿命长，发热量小，比之其他类型的照明电器来说，优点不少。
但是，目前市场上类似的家用照明产品太少，即便有价格又过高。
为此，这里介绍一种用多数家庭都有的废旧节能灯的主要部件（变换器）为基础而改制成的LED灯，供有动手能力的读者进行改制，也可以进一步发挥想象力，制作出各种各样的LED节能照明用具。
通过搜索在淘宝网上找到了中功率LED的资料，并购买到了数十几只0.5W的白色发光二极管。
这种发光管点燃电压在3～4V之间，工作电流为150mA，一致性较好。
购回后经实测，其稳定的点燃电压（稳定电流在100mA 时）为3.56V，一致性确实很好，基本上在100mA工作电流下，压降都在3.56V（用数字万能表测），这给并联使用带来了方便，这种发光管工作电流最大为150mA，为安全稳定工作，选择工作电流为130～140mA之间。
4个这种发光管做的日光台灯已经基本上满足看书写字的要求了，如果还有更高的要求，用6个这种白色发光管的台灯已经可以与常规40W台灯相比美了（亮度只高不低），而且可以方便的改成调光型的高级台灯。
通过结构上的改变还可以做成卫生间或厨房照明器具、客厅吸顶灯、电子爱好者常用的工作台照明灯具、走廊灯……等。
常用的LED发光管供电采用的是直流稳流电源，交流条件下，有的采用电容稳流方式，但是往往在通电瞬间损坏所有发光管。
为稳妥起见，采用了用废旧节能灯的交流变换器，其电子变压器的电原理图如上图所示。
图中，L1、L2、L3绕制在一个环形磁芯上，L4、L5起到变换电压的作用。
又拆了多种节能灯灯头中的电路，比较常见的两种电路图如中图和下图所示。
对比上图与中图、下图，我们可以看出，其基本电路绝大部分是相同或类似的，唯一有所区别的在于后半部分，中图、下图中电感器及后面的谐振电容(2n7)与日光灯管灯丝组成启动（点燃）及稳流电路，而上图则由高频变压器取代了上述日光灯所需要的启动及稳流电路，因此也就具备了改装的条件。
节能灯电源改造,用来点LED灯
普通节能灯损坏大多由于灯管原因,内部原件仍可能利用,稍作修改,还可作开关直流电源,电压3-20V,电流可到1A,缺点是电压随220V波动而波动,但仍可用来点LED灯. 改装的手续是:为了理解下面说明,请先看明白最后两张电路图1.首先看有无损坏的元件,如:开关管13001, 220V输入端的小电阻(几欧姆),整流二极管1N4007,滤波电容,2.节能灯电源上有一只EE磁心扼流圈,将磁心取出,在线包上缠一圈胶带纸,再用0.3-0.5MM漆包线绕10-20圈(由所需电压决定).若线圈与磁心有较大空隙,可不取出磁心,直接穿梭式绕制.3.在新绕的次极一端接一只5819二极管(不同端电压会不同),输出端并联10UF电容.(见图)4.在两只开关管上分别并联一只1N4007,以保护开关管.(见图)5.拔出与原日光灯并联的电容C5(2700PF),并将两端联通.6.将串联的电容C4(0.033UF)换成0.047或0.1UF(容量大,输出电压低)前面两图给出了改装过的扼流圈(可看到在上面绕了较粗的漆包线),第3图是改装完成后,测输出电压在第5图中我用16W日光灯罩电源(8元),改装成13V直流电源,用来点亮四只串联的1W LED 灯.最后两张电路图分别是,普通节能灯的电路图和改装完成的电路图节能灯电源稍加改造,用来点亮20只5050贴片LED对废弃的节能灯电源,稍加改造,可用来点亮20只5050贴片LED,比电容降压安全节电,主要改动为:1.去掉激发节能灯的高压小电容2700P ,2.扼流圈外层,用0.3MM漆包线绕30圈,作次极.3.两只13001各反向并联一只1N4007,保护开关管.4.在扼流圈与电解电容之间加0.1UF或0.047UF/400V电容,电容愈小,开关频率愈高,输出电压愈高.5.每只LED维持在20MA以下,如高于此值,可在输出端加电阻.6.改变输出电压方法有:A.改变次极圈数圈数愈多,电压愈高B.改变13001发射极电阻(0-6欧),电阻愈小,电压愈高C.改变扼流圈与电解电容之间的电容量(效果显著).D.稍稍增大磁芯间隙,可增高输出.改动过程中长出现开关管高热,甚至烧毁,可能有下列原因:A.自制高频变压器参数不对B.试验时空载C,整流二极管接在次极不正确一端D.滤波电容数值不匹配E.开关管未并上1N 4007抗反峰压F.自制电路的两开关管放大倍数差别大发蓝的LED是0805小贴片节能灯扼流圈一般有300圈,两端电压在100V左右.次极绕30圈大约产生10V交流电压整流可得14V直流。
LED灯制作资料和LED节能灯电路图
LED灯制作资料和LED节能灯电路图为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LE D节能灯,现博主特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是38LED灯的制作电路图:此主题相关图片如下：图1.jpg图1以下内容只有回复后才可以浏览图1是一款LED灯杯的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED 产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压25 0v以上.此电路适合驱动20-40只20mA的LED.图2是电路板图PCB此主题相关图片如下：图2.jpg图2这中圆形的板子手工制作比较麻烦，建议买成品板。
报废的螺口电子节能灯泡改装LED节能灯泡
报废的螺口电子节能灯泡改装LED节能灯泡电子节能灯泡不亮后，作为废品扔掉非常可惜。
我们可以把它回收起来，将玻璃灯管去掉，利用它的灯座外壳及里面的电子镇流器部分元件，再加些其他元件和高亮度发光二极管制成LED节能灯泡。
此灯根据底座的大小，可做成各种不同灯头的发光二极管灯泡，完全可替代电子节能灯，直接拧到灯口上，既省电又方便实用，其外观如右图所示。
电路原理及元件选择左图所示电路采用电容降压方式，220V交流电经C1降压，VD1-VD4整流，C2滤波。
VD5稳压后，获得较稳定的直流电压，作为发光二极管的电源。
其中R1为C1的放电电阻，可在470kΩ-1MΩ选择。
R3为C2的放电电阻，因放电时间可以长一些，所以R3的阻值大一些为好，以免耗电太多，可在l0OkΩ-500kΩ之间任意选择。
R2为降压电阻，防止开关灯时瞬变电流烧坏VD5稳压管和LED高亮度发光二极管，阻值可在150Ω-200Ω之间选择。
降压电容C1可选0.47μF 耐压400V。
稳压管VD5应根据灯上高亮度发光二极管的个数来选择。
因为每个发光二极管工作电压在3.2V-3.4V之间，所有发光二极管又是串联，因此VD5的稳压值V=(3.2-3.4)x串联发光二极管的个数。
稳压二极管的功率宜选用IW。
电阻全部用1/4W，电解电容C2的耐压值应大于稳压管的稳压值，容量在50UF-lOOnF选择。
高亮度发光二极管可选用散射角为30。
和120。
的任何一种或两种混合使用，混合使用可提高局部亮度，又可照顾周围亮度，对于需要局部亮度高的(如台灯)选用30。
角LED管。
电路扳的制作用小刀把节能灯底座的盖撬开，取出电路板，把与螺口连接的2根导线焊开。
电路板上除4个桥式整流二极管保留外，其余元件全部拆除，并检查4个整流管是否完好，如有坏的可用好的lN4007二极管替换。
然后根据原理图和印制电路板的线路走向把C1、C2、VD5、R1-R3焊到电路板上，并引出接LED的2根正负电源线。
用废旧节能灯镇流器制作电子变压器
用废旧节能灯镇流器制作电子变压器节能灯，这个很普通的东西，每天不知道要生产多少，也不知道要损坏多少。
每家每户应该都用坏过不少这东西吧。
自然，坏了，它就是废品，就是垃圾，被丢进垃圾桶随其他生活垃圾一起送到垃圾场，基本上就是它的命运。
这年头，别说这小小的东西，就是电脑、电视机这样些贵而大的家伙，也三年两载就被丢掉。
要不这世界哪来那么多的电子垃圾呢？所以，本来对它就没有什么值得再说的了，只是有时候爱胡思乱想：这小玩意要坏通常它又不彻底地坏掉，还有某个器官正常着呢，只是它的同类没有谁需要器官，也没有人做这样的器官移植，那这个正常的器官究竟还能有什么用呢？人类就是这样，一边喊着节能、环保，一边又硬逼着自己把一些尚且还好的东西活生生地送进坟墓。
还好，现在有厂家生产可以更换器官的节能灯了，只是似乎还不太贴近普通民众。
看看下图，中部那块小电路板就是坏节能灯正常的器官。
节能灯点不亮了，通常只是灯管老化或断线发不了光，这块小电路板多半还是好的。
要说这块小电路板，相信很多人都熟悉，它就是节能灯的电子镇流器。
具体的电路，当然不同功率不同牌子的灯，会有些差别。
总的来说，跟独立的成品电子镇流器一样，常见的电路可分为两种：单滤波电容和双滤波电容的。
一体化小功率节能灯内空间小，电子镇流器基本上都是单滤波电容的。
图A：单滤波电容（C1）电子镇流器图B：双滤波电容（C5，C6）电子镇流器节能灯坏了，它肚子里的镇流器还有什么用呢？说实在话，我也说不上，还是看各人自己认为的吧。
只是想着电路中两个开关管轮流导通和截止，就象双击式半桥开关电源的两臂一样。
它应该可以改成一个电子开关变压器（不带稳压的开关电源），或许在什么时候需要时用得上，于是就实践了一下。
原理很简单，拿图B电路来说，将C4拆除，灯管自然不会在电路板上，不需要拆除，将L1的下端接到C5、C6的连接点（300V直流电源中点）上，当电路工作时，在L1两端就出现正反向都是约150V 的高频交变电压，只要给L1加绕上次级线圈，做成变压器，则变压器的次级就会有输出电压，经整流滤波，就得到与初级隔离的直流输出电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用废节能灯改制开关电源电路图
自节能灯被广泛使用以来，出现了大量废弃的节能灯，笔者利用废节能灯电路改制为给随身听供电的开关电源，效果令人满意。
改制的开关电源电路如图所示，变压器B2左边部分为原节能灯元件，不再重述，原高频镇流电感线圈已由自制的高频变压器代替，B2及右边的元件为新增加的。
B2用
E5×7磁芯，初级用 0 19mm的漆包线绕110匝，次级用 0 31mm的漆包线绕16匝，中心抽头；VD3、VD4选用肖特基二极管或工作频率较高的整流二极管，切忌用
1N4001～4007及1N5392等普通整流二极管，否则即使选用10A的普通整流二极管也会严重发热，无法使用；稳压集成块可选7805，最大输出电流约1 5A，输出电压为5V；B3为高频扼流圈，可减小辐射干扰，选高导磁量 10的磁环，用 0 41mm漆包线双绕并行穿绕10匝即可。
使用时若直接在C5上取电压，绝不能有短路现象发生，否则非烧V1、V2不可。
原因是当短路发生时，反馈变压器B1中线圈L0的电流急增，线圈L1、L2的电压突升很高，反馈给V1、V2的电流也急增，产生强烈的正反馈，最终由于V1、V2的功耗所限而烧毁。
这种电路的反馈属串连型电流反馈，且有开路保护功能，但负载增大时，反馈也加强，甚至频率也随负载增大而降低，整个电源的内阻极小，所以短路易烧功率三极管。
曾用8～13W直管日光灯管代替过节能灯的灯管（仍用原高频镇流电感线圈），通电时，灯管刚亮或亮的时间并不长，节能灯的功率三极管就出现烧毁的现象。
直管日光灯管的压降比原U型灯管压降低，不匹配，三极管过载而烧毁就是同样的道理。
市场上常见的其它自激振荡电源，如射灯专用电子变压器，由于无专用反馈变压器，其反馈绕组与负载相连的次级绕组同在一个磁芯上，当负载增大时，反馈绕组上的电压反而减小，短路时，反馈量更小，自激振荡频率增高，整个电源的内阻变大，就像弹簧一样，能在一定范围内弹性调节，所以输出短路也不易烧功率三极管。
由于节能灯的V1、V2输出电压波形为近似方波，如图中所示，有一定的谐波干扰，随身听收听中波时一片噪声，而收听调频、短波高端或听磁带时没有影响，相比之下它的干扰小于某些脉宽调制的稳压电源。
