加药计量泵型号概述及工作原理
加药计量泵型号参数
加药计量泵型号参数-台风泵业
一：加药计量泵产品概述
加药计量泵采用齿能减速，使用寿命长，维修成本低生产成本低。
此是往复型膜片式计量加药泵，体积小，节省安装空间。
每台配有底阀逆止阀，密封性更好。
可用于废气塔，加药系统、加药槽。
二：加药计量泵工作原理
加药计量泵电机经联轴器带动蜗杆并通过蜗轮减速使主铀和偏心轮作回转运动，由偏心轮带动挺杆在导简内作往复运动。
连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当膜片向前死点移动时，此时吸入阀关
闭，排出阀打开，液体在膜片的推动下排出在通过调节计定的行程的往复顺还工作形成续有压力、定量的排放液体
三：加药计量泵型号说明
四：加药计量泵型号参数表
五：加药计量泵性能特点
1. 操作安全，机械驱动隔膜。
2. 密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM 弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。
六：加药计量泵使用案例。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于输送流体的设备，主要用于对液体或者气体进行精确的计量和输送。
它广泛应用于化工、石油、制药、食品加工等行业。
计量泵的基本工作原理是通过柱塞、齿轮或者螺杆等工作元件的运动，将流体从进口处吸入并压缩后排出。
1. 柱塞计量泵的工作原理：柱塞计量泵是一种常用的计量泵类型。
它由一个或者多个柱塞和柱塞杆组成。
当柱塞向后挪移时，泵腔内的压力降低，液体通过进口处进入泵腔。
当柱塞向前挪移时，泵腔内的压力增加，液体被压缩并通过出口处排出。
柱塞的运动可以由机电、气动装置或者手动操作实现。
2. 齿轮计量泵的工作原理：齿轮计量泵是另一种常见的计量泵类型。
它由两个或者多个齿轮组成，其中一个齿轮为驱动齿轮，另一个为从动齿轮。
当驱动齿轮旋转时，从动齿轮也会尾随旋转。
液体通过进口处进入齿轮间隙，随着齿轮的旋转，液体被推入齿轮间隙的较小体积中，然后通过出口处排出。
齿轮计量泵的流量可以通过控制齿轮的旋转速度和齿轮间隙的大小来调节。
3. 螺杆计量泵的工作原理：螺杆计量泵是一种适合于高粘度液体的计量泵类型。
它由一个主螺杆和一个从动螺杆组成。
当主螺杆旋转时，从动螺杆也会尾随旋转。
液体通过进口处进入螺杆间隙，随着螺杆的旋转，液体被推入螺杆间隙的较小体积中，然后通过出口处排出。
螺杆计量泵的流量可以通过控制螺杆的旋转速度和螺杆间隙的大小来调节。
总结：计量泵的基本工作原理是通过工作元件的运动将流体从进口处吸入并压缩后排出。
柱塞、齿轮和螺杆是常见的计量泵工作元件。
柱塞计量泵通过柱塞的挪移实现流体的吸入和排出；齿轮计量泵通过齿轮的旋转将流体推入齿轮间隙的较小体积中；螺杆计量泵通过螺杆的旋转将流体推入螺杆间隙的较小体积中。
不同类型的计量泵适合于不同的流体和工艺要求，可以通过调节工作元件的运动和控制参数来实现流量的调节和精确计量。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于精确计量液体流量的设备，广泛应用于化工、石油、制药、食品等行业。
它通过一系列的机械和液压原理，实现对液体流量的精确控制和计量。
下面将详细介绍计量泵的基本工作原理。
一、计量泵的工作原理概述计量泵主要由泵体、传动机构、计量装置和控制系统组成。
其基本工作原理可以概括为：通过传动机构驱动泵体产生压力，从而将液体吸入泵体内，然后通过计量装置对液体进行精确计量，最后通过控制系统控制泵体的工作状态，实现对液体流量的精确控制。
二、泵体的工作原理泵体是计量泵的核心部件，其工作原理主要涉及泵腔的变化和阀门的开闭。
泵体内部通常分为吸入腔和排出腔两个部份，通过泵体的工作循环，实现对液体的吸入和排出。
1. 吸入过程：当泵体的柱塞或者齿轮等工作元件运动时，泵腔内的体积会发生变化，从而产生负压，使液体被吸入泵体内。
2. 排出过程：当泵体的工作元件再次运动时，泵腔内的体积会变小，从而产生正压，将液体排出泵体。
三、传动机构的工作原理传动机构是计量泵的驱动部份，其主要作用是将电动机或者其他动力源的动力传递给泵体，从而实现泵体的工作。
常见的传动机构包括机电、减速器和连杆机构等。
1. 机电：机电是传动机构的动力源，通过电能转化为机械能，驱动泵体的工作元件进行运动。
2. 减速器：减速器主要用于降低机电的转速，使其能够适应泵体的工作要求。
减速器可以通过齿轮、皮带等方式实现。
3. 连杆机构：连杆机构将机电的旋转运动转化为泵体工作元件的直线运动，使泵体能够产生正常的吸入和排出过程。
四、计量装置的工作原理计量装置是计量泵的关键部件，其主要作用是对液体进行精确计量。
常见的计量装置包括齿轮、柱塞和螺杆等。
1. 齿轮计量装置：齿轮计量装置通过两个或者多个齿轮的啮合，将液体分割成等量的小份，然后通过计量腔进行计量。
齿轮计量装置适合于粘度较低的液体。
2. 柱塞计量装置：柱塞计量装置通过柱塞在计量腔内的往复运动，将液体分割成等量的小份，然后进行计量。
米顿罗计量泵加药泵系列加药设备工艺原理
米顿罗计量泵加药泵系列加药设备工艺原理前言在许多行业中，加药设备是一个非常重要的组成部分。
在水处理、化学工业、医药制造等领域中，都需要使用加药设备。
加药设备的作用是将药品、添加剂等物质按照一定比例或者一定量加入到需要处理的物质中，以达到预期的处理效果。
米顿罗计量泵加药泵系列加药设备是一种非常常见的加药设备，本文将从技术原理、应用场景、优缺点等方面进行介绍。
技术原理米顿罗计量泵加药泵系列加药设备是一种正向位移柱塞式计量泵。
它采用了一种称为“交错式柱塞”的技术，能够实现高精度的配药。
这种计量泵由马达、减速箱、柱塞装置、密封装置等部分组成，其中马达通过减速箱传动柱塞以完成计量过程。
具体来说，当电机驱动减速箱开始旋转时，减速箱的输出轴开始旋转。
同时，柱塞也开始做往复运动，与此同时，推杆也会与柱塞相连，推杆上制定了一个固定的行程，使得柱塞在运动的同时也在进行着计量过程。
当柱塞运动到某一个固定位置时，就会推进一定量的药物。
米顿罗计量泵加药泵系列加药设备采用了与传统的齿轮泵设计不同的“柱塞”设计。
与齿轮泵相比，它的精度更高，因为柱塞的往复运动所产生的液体脉动比齿轮泵更小；并且它更适合于处理粘度较高的液体，因为柱塞泵在处理高粘度流体时可产生高代替流量，有效提高了流速。
除此之外，米顿罗计量泵加药泵系列加药设备还采用了可调整的排放阀门在柱塞泵出口处进行流量控制和调整，以确保出口流量稳定。
这种技术可以减少泵入排量信号对于泵的影响，也可以增加现场的稳定性。
应用场景米顿罗计量泵加药泵系列加药设备广泛应用于多个行业中。
以下是一些常见的应用场景：污水处理在污水处理行业中，加药设备是必不可少的。
米顿罗计量泵加药泵系列加药设备可以用于给污水中加入药品，这些药品能够使有害的细菌、病毒以及其他有害物质失活，提高污水处理的效率。
医药制造为了制造出更加纯净和高效的制药品，需要用到加药设备。
米顿罗计量泵加药泵系列加药设备经常被用于加入各种添加剂和药品到药物溶液中，以达到预期的处理效果。
计量加药泵的工作原理
计量加药泵的工作原理
（一）利用隔膜之前后动作使隔膜与泵头间变化造成球阀上下移动形成真空吸附与推挤现象达到液体输送的目的
1、当膜片往后拉时，出口球阀掉下与球座紧紧密合，入口球阀因膜片后拉时与泵头间产生的真空而往上浮起，液体跟着被吸上来
2、当膜片往前推时，入口球阀与球座气密，使液体不会通过，而出口因膜片往前推挤使球阀开启，液体吐出。
（二）由以上动作原理我们可简单地知道膜片、泵头、球阀球座任何一项因素造成漏气则无法达到输送的目的，或流量异常。
由此断定出现故障原因为：
1、球座与球阀无法气密
2、出入口异物阻塞
3、膜片破损
更换计量泵膜片的步骤及方法：
拆卸膜片：
1、卸下泵浦前盖的内六角固定螺丝，拿开前盖
2、将计量泵的流量调节杆调到0%的位置，膜片会自动离开泵体。
3、双手抓住膜片边缘，用前紧后松的方式卸下膜片。
4、卸下隔膜后面的支撑板，记住支撑板的方向。
安装膜片：
1、装支撑板安装在已更换的膜片后面，并在膜片后支撑板之间加放适量润滑脂。
2、抓住膜片边缘，用前紧后松的方式将膜片安装在泵浦的连杆上，并锁紧。
3、将计量泵的流量调节杆调到100%的位置。
4、将前盖装上，并锁紧内六角固定螺丝。
如何检测膜片是否破裂：
如果发现计量泵的进药口处的小圆孔有药物泄露出来，基本可以肯定是膜片破裂，请及时更换，以防药物进入泵内，腐蚀其他零件。
美宝计量加药泵。

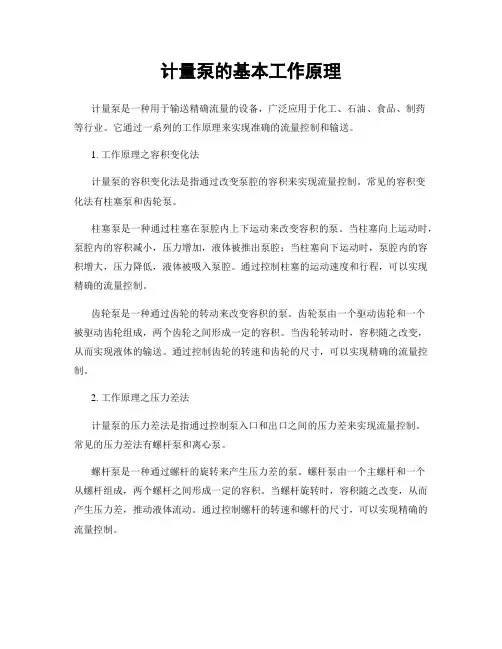

计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于输送精确流量的设备，广泛应用于化工、石油、食品、制药等行业。
它通过一系列的工作原理来实现准确的流量控制和输送。
1. 工作原理之容积变化法计量泵的容积变化法是指通过改变泵腔的容积来实现流量控制。
常见的容积变化法有柱塞泵和齿轮泵。
柱塞泵是一种通过柱塞在泵腔内上下运动来改变容积的泵。
当柱塞向上运动时，泵腔内的容积减小，压力增加，液体被推出泵腔；当柱塞向下运动时，泵腔内的容积增大，压力降低，液体被吸入泵腔。
通过控制柱塞的运动速度和行程，可以实现精确的流量控制。
齿轮泵是一种通过齿轮的转动来改变容积的泵。
齿轮泵由一个驱动齿轮和一个被驱动齿轮组成，两个齿轮之间形成一定的容积。
当齿轮转动时，容积随之改变，从而实现液体的输送。
通过控制齿轮的转速和齿轮的尺寸，可以实现精确的流量控制。
2. 工作原理之压力差法计量泵的压力差法是指通过控制泵入口和出口之间的压力差来实现流量控制。
常见的压力差法有螺杆泵和离心泵。
螺杆泵是一种通过螺杆的旋转来产生压力差的泵。
螺杆泵由一个主螺杆和一个从螺杆组成，两个螺杆之间形成一定的容积。
当螺杆旋转时，容积随之改变，从而产生压力差，推动液体流动。
通过控制螺杆的转速和螺杆的尺寸，可以实现精确的流量控制。
离心泵是一种通过离心力来产生压力差的泵。
离心泵通过转子的旋转来产生离心力，将液体从入口吸入泵内，然后通过离心力将液体推出泵腔。
通过控制转子的转速和泵的设计参数，可以实现精确的流量控制。
3. 工作原理之电磁驱动法计量泵的电磁驱动法是指通过电磁力来驱动泵的工作。
电磁驱动泵通常由一个电磁驱动器和一个泵头组成。
电磁驱动器通过电磁力将驱动力传递给泵头，从而实现泵的工作。
电磁驱动泵的流量可以通过控制电磁驱动器的电流或电压来实现精确的控制。
4. 工作原理之气动驱动法计量泵的气动驱动法是指通过气动力来驱动泵的工作。
气动驱动泵通常由一个气动驱动器和一个泵头组成。
气动驱动器通过气动力将驱动力传递给泵头，从而实现泵的工作。
计量加药泵工作原理
计量加药泵工作原理
计量加药泵是一种用于控制精确添加药剂的设备，其工作原理主要包括以下几个方面：
1. 检测和控制系统：计量加药泵通常配备了检测和控制系统，用于监测和控制添加药剂的流量和浓度。
该系统可以根据预设的参数和设定的目标进行调整和控制，以达到精确的加药效果。
2. 输送系统：计量加药泵通常使用了一种输送系统，常见的有蠕动泵输送系统。
蠕动泵通过蠕动运动将药剂推送到输送管道中，并通过精确控制泵的转速来调节药剂的流量和浓度。
3. 控制阀门：计量加药泵还配备了控制阀门，用于调节药剂的加药量和加药时间。
控制阀门可以根据预设的参数和设定的目标进行开关，从而实现精确的药剂添加。
4. 触发器：计量加药泵通常还配备了触发器，用于控制药剂的加药时机。
触发器可以根据预设的参数和设定的目标，在特定的条件满足时触发药剂的添加，以达到精确的控制效果。
通过上述控制和调节机制，计量加药泵可以实现对药剂添加的精确控制，保证药剂的准确用量，提高加药的精度和稳定性。
同时，计量加药泵还可以配备各种监测和报警系统，用于监测和警示添加药剂过程中的异常情况，提高设备的安全性和可靠性。
加药计量泵工作原理
加药计量泵工作原理
药物计量泵（mAb泵）是一种用于精确输送药物的装置。
它采用泵和控制系统的组合，能够自动控制药物的流量和计量。
工作原理如下：
1. 药物供液：药物被储存在泵的容器中。
在开始工作之前，药物供液被连接到泵的进口。
2. 精确计量：用户可以在控制系统中设置所需的药物剂量。
泵根据设定的参数自动调整流量和计量。
3. 控制参数：控制系统根据设定的参数控制泵的工作。
这些参数包括流量、注射速度和注射时间等。
4. 输送药物：当泵开始工作时，它会根据设定的参数控制药物的流量。
药物会被泵出并通过管路输送到患者的体内。
5. 监测和反馈：药物计量泵通常具有监测功能，可以实时检测流量和计量，并根据需要进行调整。
如果计量不准确或药物流量异常，系统会发出警报。
总之，药物计量泵通过自动调节流量和计量来快速、准确地输送药物。
这种装置在医疗领域中被广泛应用，可以有效提高治疗效果和患者安全。
计量加药泵
计量加药泵计量加药泵是一种流量控制精确、加药量准确、操作简单、结构紧凑、耐用又易维护的装置。
它在工业生产、环保水处理、饮料制造等领域有着广泛的应用。
基本原理计量加药泵通过正交曲轴机构将电机的旋转运动转化为活塞来回运动，使机身内部的两个腔体周期性地充满和排空。
当充满腔体在于进料接口相连时，外部液体就被吸入，让计量泵体上方的阳压区形成负压；当充满腔体在于出料接口相连时，阳区内的压力将介质压缩并推向输配管道中。
计量加药泵是可以依据需要准确设定的，允许流量大幅度改变。
它也具备自由控制泵头的位置，可以直接表征每一种不同药品的流动性。
应用领域计量加药泵常用于强酸、强碱、有机溶液等高浓度介质的输送，也可用于高净度水、药品制剂、血液制品、化学用品配方等。
在化学反应中，计量加药泵常用于进行微量加药和准确控制反应速度，使其在反应过程的每个阶段都能确保药品的添加量、质量以及流量。
在污水处理和饮料生产工艺中，计量加药泵一般被用于对固体、颗粒和液体的计量、输送和管理上。
优点1.计量加药泵设置简单，可以进行快速配置和调整。
2.泵体紧凑而且结构简单，易于安装和维护。
3.由于计量加药泵是一种精确控制的装置，因此可以保证准确、稳定和可控的输送效果。
4.计量加药泵可以承受极端的环境条件，可以在高温、高压、强酸、强碱等条件下正常工作。
5.由于计量加药泵在输送介质时不会产生漏气或漏液，因此有利于提高生产效率、降低生产成本和维护成本。
缺点1.计量加药泵的输送量受到限制，不适合于大流量长输送距离的要求，如果液体的流量过大，可以采用并联的输送形式来实现相应的输送要求。
2.计量加药泵在输送液体时会受到介质的影响。
如果介质的输送鲜有变化，会对泵的精度和稳定性产生影响，可能需要采取相应的措施来解决这个问题。
结语计量加药泵是一种先进的流体控制装置，可广泛应用于工业生产、环保水处理、饮料制造等领域，药品制剂、血液制品、化学品配方中等属性的精确计量，一切可以归于这一产品的好处。
加药计量泵工作原理和安装注意事项
加药计量泵是液体机械运输的衡量标准，流量可以在0-范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
由于经常用于各种类型的药品中添加成套设备，也称为加药泵。
讲到这里，也许有很多朋友对它还是一知半解，那么接下来我们就通过以下这两个方面来进一步了解一下它吧。
一、工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。
当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体。
当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。
在泵的往复循环工作形成连续有压力、定量的排放液体。
二、安装注意事项1、加药计量泵与电机是整体结构，安装时无需找正，所以安装十分方便。
2、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、加药计量泵安装时管路重量不应加在水泵上，应有各自的支承体，以免使变形影响运行性能和寿命。
5、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
6、加药计量泵用于吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水，漏气现象。
7、排出管路如逆止阀，应装在闸阀的外面。
8、安装后拨动泵轴，叶轮应有磨擦声或卡死现象，否则应将泵拆开检查原因。
9、加药计量泵的安装方式分为硬性联接和柔性联接安装。
德帕姆(杭州)泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元,占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于输送和计量流体的装置，广泛应用于化工、石油、食品、医药等行业。
它通过一系列的机械和电气元件，将液体从一个容器或者管道中抽取出来，并以一定的速度输送到另一个容器或者管道中。
计量泵的基本工作原理是利用泵体内部的活塞或者齿轮等部件，通过往复运动或者旋转运动来实现液体的压力变化和流动。
一、工作原理计量泵的工作原理主要包括以下几个方面：1.1 压力变化：计量泵通过泵体内部的活塞或者齿轮等部件的运动，改变泵腔内的容积，从而使液体产生压力变化。
当泵腔容积增大时，液体被吸入泵腔；当泵腔容积减小时，液体被推出泵腔。
1.2 流动控制：计量泵通过控制泵体内部的阀门或者调节装置，调整液体的流动速度和流量。
可以通过改变阀门的开启程度或者调节装置的转速，来控制液体的流动量。
1.3 流量测量：计量泵通常配备有流量传感器或者流量计，用于测量液体的流量。
流量传感器可以根据液体的压力变化、液体的体积或者液体的流速等参数，来实时监测液体的流量。
1.4 输送精度控制：计量泵的工作精度通常可以通过调整泵体内部的阀门或者调节装置来实现。
通过精确控制液体的流动速度和流量，可以实现高精度的液体输送和计量。
二、工作过程计量泵的工作过程主要包括以下几个步骤：2.1 吸入液体：当计量泵开始工作时，泵体内部的活塞或者齿轮开始运动，泵腔容积增大，形成负压。
负压使得液体从容器或者管道中被吸入泵腔。
2.2 推出液体：随着泵体内部部件的继续运动，泵腔容积减小，形成正压。
正压使得液体被推出泵腔，并输送到目标容器或者管道中。
2.3 流量控制：在液体被推出泵腔的过程中，可以通过调整阀门的开启程度或者调节装置的转速，来控制液体的流动速度和流量。
流量传感器或者流量计可以实时监测液体的流量，并反馈给控制系统。
2.4 流量测量：计量泵配备的流量传感器或者流量计可以对液体的流量进行测量。
根据测量结果，可以判断液体的输送是否符合要求，并进行相应的调整。
加药机工作原理
加药机工作原理详解加药机是一种广泛应用于各种工业领域的设备，主要用于自动、定量地添加化学药剂到处理过程中。
它的工作原理涉及到机械工程、化学工程、自动控制等多个学科的知识。
本文将详细阐述加药机的工作原理，帮助读者更好地理解其运作机制。
一、加药机的概述加药机通常由药剂储存罐、计量泵、控制系统和执行机构等组成。
药剂储存罐用于存放待添加的药剂；计量泵负责将药剂从储存罐中抽出，并按照设定的流量输送到处理系统中；控制系统则负责监控整个加药过程，确保药剂的准确添加；执行机构根据控制系统的指令，驱动计量泵进行工作。
二、加药机的工作原理1. 药剂储存与供给加药机的药剂储存罐通常设计为密封结构，以防止药剂挥发和污染环境。
储存罐内部一般设置有液位传感器，用于实时监测药剂的剩余量。
当药剂不足时，液位传感器会向控制系统发送信号，控制系统则会启动补给程序，向储存罐中补充药剂。
2. 计量泵的工作原理计量泵是加药机的核心部件，其工作原理类似于注射器。
计量泵通过往复运动或旋转运动，将药剂从储存罐中抽出，并通过管道输送到处理系统中。
计量泵的流量可以通过调整其行程长度或转速来控制，从而实现药剂的定量添加。
根据使用场景和药剂性质的不同，计量泵有多种类型可供选择，如柱塞泵、隔膜泵、齿轮泵等。
柱塞泵适用于高压力、高精度的加药场合；隔膜泵则适用于腐蚀性或粘稠性药剂的输送；齿轮泵则适用于低粘度、大流量的加药需求。
3. 控制系统的工作原理加药机的控制系统是整个设备的“大脑”，负责监控加药过程的各个环节，并确保药剂的准确添加。
控制系统通常由PLC（可编程逻辑控制器）或单片机等微处理器组成，通过接收传感器和执行机构的信号，实现对加药过程的精确控制。
控制系统可以根据处理系统的实际需求，设定药剂的添加量、添加时间和添加频率等参数。
在加药过程中，控制系统会实时监测计量泵的工作状态、药剂的剩余量以及处理系统的反馈信号，根据这些信息调整加药策略，确保药剂的准确添加。
加药泵原理
加药泵原理加药泵是一种用于工业生产中的设备，它的作用是将化学药品、液体添加剂等物质按照一定的比例加入到生产流程中，以实现对产品质量的控制和调节。
加药泵的原理十分简单，但却是工业生产中不可或缺的重要设备之一。
加药泵主要由泵体、电机、控制器和管路组成。
当加药泵工作时，电机通过传动装置带动泵体进行运转，从而吸入药液或添加剂，并将其输送到指定的位置。
控制器则负责调节泵的运转速度和药液的流量，以保证加药的准确性和稳定性。
管路则起到了输送药液的作用，保证了药液能够顺利地输送到指定的位置。
加药泵的原理可以简单概括为“吸入-输送-控制”，即通过泵体的吸入作用将药液或添加剂吸入到泵内，然后通过电机的驱动将其输送到需要加药的位置，最后通过控制器的调节实现对加药量的精确控制。
在加药泵的工作过程中，最重要的是保证加药的准确性和稳定性。
这就要求加药泵在设计和制造时需要具备较高的精度和可靠性。
首先，泵体的设计必须保证药液能够被充分吸入，并且在输送过程中不发生泄漏或堵塞。
其次，电机的选用和传动装置的设计需要保证泵体能够稳定地运转，并且能够根据需要调节运转速度。
最后，控制器的设计和管路的布置需要保证药液能够按照预定的比例和流量加入到生产流程中，从而保证产品质量的稳定性。
除了上述基本原理外，加药泵还可以根据不同的工业生产需求进行定制和改进。
例如，对于需要加入多种药液的生产流程，可以采用多头加药泵，以实现对多种药液的同时加入；对于需要在特定时间段内进行加药的生产流程，可以采用定时加药泵，以实现对加药时间的精确控制。
总之，加药泵作为工业生产中的重要设备，其原理十分简单，但却是保证产品质量的关键之一。
通过合理的设计和精确的控制，加药泵能够确保药液按照预定的比例和流量加入到生产流程中，从而保证产品质量的稳定性和可靠性。
在未来的工业生产中，加药泵将继续发挥着重要作用，为各行各业的发展提供强大的支持。
加药泵操作原理、故障识别及排查
柱塞式
隔膜式
计量泵基本结构图
计量泵的工作原理
计量泵主要由动力驱动、流体输 送和调节控制三部分组成。
动力驱动装置经由机械联杆系统 带动流体输送隔膜实现往复运动：隔膜 （活塞）于冲程的前半周将被输送流体 吸入并于后半周将流体排出泵头；所以， 改变冲程的往复运动频率或每一次往复 运动的冲程长度即可达至调节流体输送 量之目的。精密的加工精度保证了每次 泵出量进而实现被输送介质的精密计量。
加药计量泵 操作原理&故障识别及排查
什么是计量泵？
计量泵是一种可以满足各种严 格的工艺流程需要，流量可以在0100%范围内无级调节，用来输送液 体一种特殊容积泵。
计量泵也称定量泵或比例泵。 计量泵结构：计量泵由传动机 座部件、泵头部件、电机三部份组 成。
计量泵可以大致划分成柱塞式和隔膜式两大种类
＞泵体或传动机座过热
可能原因 1）传动机构中油箱内的油量过多或不足 2）油内有杂质 3）各运动件润滑情况不好 4）填料压的过紧 5）排压过高，电机过载 。 排除方法 1）使油量适宜 2）更换新油 3）检查清洗各油孔 4）调整填料压盖 5）检查排出管道和工艺流程压 1）各运动件间隙处磨损严重 2）阀升程太高 3）泵头腔室存气或发生气蚀 4）隔膜油腔存气 5）隔膜油腔油量过多 6）N形轴或蜗杆处轴承损坏 排除方法 1）调节或更换零件 2）调节升程高度避免阀的滞后 3）防止吸入端气蚀或进气,泵出口端排气 4）补油阀人工手动补油、排气 5）排出多余油量 6）更换轴承
流量校正柱：标定计量泵下液量，使之下液更准确（用秒表计时）。
Y型过滤器：是除去液体中少量固体颗粒的小型设备，可保护设备的正常工 作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液 则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重 新装入即可，因此使用维护极为方便。
gm0330pq1mnn工作原理
gm0330pq1mnn工作原理
GM0330PQ1MNN是米顿罗（Milton Roy）品牌下的一款机械隔膜加药计量泵，属于G系列泵。
G系列泵是往复式的化合物投加隔膜计量泵，这种泵的特点主要是机械驱动隔膜，并且已经取消了隔膜护盘。
然而，具体的工作原理可能涉及专业知识，包括泵的运作方式、流体动力学等。
在一般情况下，机械隔膜计量泵的工作原理主要包括以下几个步骤：
驱动机构（通常是电机）通过减速机构驱动曲轴旋转。
曲轴通过连杆机构带动隔膜进行往复运动。
当隔膜向后运动时，泵腔内的容积增大，形成负压，进口阀打开，液体被吸入泵腔内。
当隔膜向前运动时，泵腔内的容积减小，压力增大，出口阀打开，液体被排出泵腔。
这个过程不断重复，从而实现液体的连续、定量输送。
请注意，上述描述可能并不完全适用于GM0330PQ1MNN，因为具体的工作原理可能会因泵的型号、设计等因素而有所不同。
如果需要了解GM0330PQ1MNN的详细工作原理，建议参考该泵的技术手册或联系米顿罗的技术支持部门获取更准确的信息。
加药泵加药机构原理
加药泵加药机构原理一、加药泵的概念和作用加药泵是一种用于输送精确剂量液体或气体的设备，主要应用于化工、医药、食品等行业中的生产过程中。
加药泵可以实现对液体或气体的精确控制，保证生产过程中的准确性和稳定性。
二、加药泵的结构和组成1. 泵头：加药泵的核心部件，由进口阀、出口阀、隔膜和驱动装置组成。
2. 驱动装置：通常采用电机或气动马达，通过传动装置带动隔膜运动。
3. 进口管路：将液体或气体输送至泵头。
4. 出口管路：将经过泵头处理后的液体或气体输送至下一道工序。
三、加药机构的原理1. 工作原理加药机构主要由加药泵和控制系统组成。
在生产过程中，通过控制系统对加药泵进行调节，使其按照设定的剂量对液体或气体进行精确控制，并将其输送至下一道工序中。
具体来说，当控制系统发出信号时，驱动装置开始工作，泵头内的隔膜开始运动，将液体或气体从进口管路中吸入，并通过出口管路输送至下一道工序中。
2. 加药机构的优点加药机构具有以下优点：（1）精度高：加药机构可以实现对液体或气体的精确控制，保证生产过程中的准确性和稳定性。
（2）自动化程度高：加药机构可以通过控制系统进行自动化操作，减少人力投入，提高生产效率。
（3）可靠性强：加药机构采用先进的技术和材料制造而成，在生产过程中具有较高的可靠性和耐用性。
四、加药泵的分类1. 气动隔膜泵：采用空气压力作为驱动力，适用于输送各种腐蚀性、粘稠度较大、颗粒含量较高的液体或气体。
2. 电磁隔膜泵：采用电磁力作为驱动力，适用于输送低粘度、无固体颗粒、无腐蚀性的液体或气体。
3. 螺杆泵：采用螺杆旋转运动的原理，适用于输送高粘度、易结晶或易凝固的液体或气体。
4. 柱塞泵：采用柱塞作为泵头，适用于输送高压、高粘度、易结晶或易凝固的液体或气体。
五、加药机构的应用加药机构广泛应用于化工、医药、食品等行业中的生产过程中。
例如，在化工行业中，加药机构可以实现对各种化学品的精确控制，保证生产过程中的安全性和稳定性；在医药行业中，加药机构可以实现对各种药品的精确控制，保证药品质量和疗效；在食品行业中，加药机构可以实现对各种添加剂的精确控制，保证食品质量和安全性。
加药泵原理
加药泵原理一、加药泵的概述加药泵是一种用于精确控制流体输送的设备，其中包含了许多不同类型的泵，如蠕动泵、齿轮泵、柱塞泵等。
这些不同类型的泵都有各自独特的工作原理和应用场景。
加药泵通常用于化学处理、水处理和医疗设备等领域，可以提供高精度、高可靠性和长寿命的流体输送。
二、加药泵的工作原理1. 蠕动泵蠕动泵是一种通过压缩软管或者管道来推送液体的泵。
它利用一个旋转轴上安装的滚轮来压缩软管或者管道，从而推送液体。
当滚轮旋转时，它会挤压软管或者管道，并将其内部的液体推到出口处。
由于软管或者管道被紧密地夹在滚轮和固定壁之间，因此不需要密封件。
2. 齿轮泵齿轮泵是一种通过两个齿轮之间形成密封空间来推送液体的泵。
其中一个齿轮为驱动齿轮，另一个齿轮为从动齿轮。
当驱动齿轮旋转时，从动齿轮会跟随旋转，并将液体推送到出口处。
由于两个齿轮之间形成了密封空间，因此不需要密封件。
3. 柱塞泵柱塞泵是一种通过柱塞在泵体内部来推送液体的泵。
柱塞通过活塞杆连接到马达上，在马达的带动下往复运动。
当柱塞向前运动时，它会将液体推送到出口处。
当柱塞向后运动时，它会吸入新的液体。
三、加药泵的应用场景1. 化学处理加药泵可以用于化学处理过程中的精确流量控制和精确配比。
例如，在污水处理厂中，加药泵可以用于添加化学品来去除污染物。
2. 水处理加药泵可以用于水处理过程中的精确流量控制和精确配比。
例如，在工业水处理中，加药泵可以用于添加化学品来调节水质。
3. 医疗设备加药泵可以用于医疗设备中的精确输液。
例如，在手术室中，加药泵可以用于输送药物。
四、加药泵的优点1. 高精度加药泵可以提供高精度的流量控制和配比，从而确保了流程的稳定性和一致性。
2. 高可靠性由于加药泵不需要密封件，因此具有高可靠性和长寿命。
3. 易于维护加药泵通常是模块化设计，易于维护和更换零部件。
五、总结加药泵是一种用于精确控制流体输送的设备，其中包含了许多不同类型的泵。
不同类型的泵都有各自独特的工作原理和应用场景。
加药计量泵定义
加药计量泵目录编辑本段一、加药计量泵的定义加药计量泵是可以计量所输送液体的机械，常被用于各类型药剂添加成套设备上，因此也叫加药泵。
通常描述为：加药计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
编辑本段二、结构原理和特性1. 泵的结构该泵的由电机、传动箱、缸体等三部份组成加药计量泵引传动箱部件是由凸轮机构、行程调节机构和速比蜗轮机构组成；通过旋转调节手轮来实行调节挺杆行程，从面改变膜片伸缩距离来达到改变流量的目的。
缸体部件是由泵头、吸入阀组、排出阀组、膜片各膜片底座等组成。
2. 工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。
连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。
在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
3. 流量调节特性泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变挺杆间的间距，改变膜片在泵腔内移动行程来决定流量的大小。
调节手轮的刻度决定膜片行程，精确率为95%。
编辑本段三、加药计量泵应用时的注意事项1、当运行加药系统时应注意哪些重要事项?投加点压力、冲程频率、吸升高度、海拔高度、化学品的腐蚀性。
2、当计量泵出口为大气压时，有什么办法可提高泵的重复计量精度?在计量泵排出阀安装阀弹簧可改善重复计量精度，但是最有效的改善办法是在管线的末端安装一个背压阀。
3、怎么调节背压阀?1）当计量泵在吸液端有压力时，泵的排出端的压力至少要比吸入端的压力高1bar。
2）永远不要超过计量泵的最大工作压力。
4、如果输送的液体不是水，吸升高度怎样计算?将计量泵的额定吸升高度除以计量液体的比重。
5、怎样设定安全阀的压力?安全阀的压力可在计量泵额定工作压力范围之内调整，不允许超过计量泵的最大工作压力。
加药泵
加药泵加药泵是指一种用于输送液体药物的装置，广泛应用于医疗、药店、实验室等领域。
它的主要作用是通过高精度的控制系统，将药物按照预定剂量和速率输送给患者或实验样品。
加药泵具有精准、可调节、安全可靠等特点，成为医疗设备中不可或缺的一部分。
加药泵的工作原理是通过一系列的运动部件将液体药物从容器中抽取出来，并通过输送系统将其送至目标位置。
其中，关键的部件包括驱动系统、输送系统、控制系统和监测系统。
驱动系统是加药泵的核心部分，通常由一个电机驱动。
电机的转动产生的动力通过传动装置传递给输送系统，从而实现药物的输送。
不同型号的加药泵可能采用不同的驱动机构，如蠕动泵、负压泵等，但其基本原理都是利用驱动系统将电能转化为机械能。
输送系统是加药泵的药物传输通道，其设计不仅要确保药物能够流畅地传输，还要避免药物污染。
通常，输送系统由一根柔软的管道（称为输液管）组成，其中一端连接药物容器，另一端与输液针头或输液导管相连。
通过输送系统，药物可以被精确地输送到指定位置，以满足医疗或实验的需求。
控制系统是加药泵的智能部分，它能够精确地控制药物的输送速率和剂量。
通过控制系统，医护人员可以设定输液速率和剂量，加药泵会按照设定参数自动工作。
此外，控制系统还可以监测药液的输送过程，一旦发生异常情况，如药液超速、管道堵塞等，系统会自动报警，以保证医疗安全。
监测系统是加药泵的辅助部分，主要用于监测药物输送过程的各项指标。
通过监测系统，医护人员可以实时了解输液的进程，包括输液剂量、输液速率、输液时间等。
同时，监测系统还可以提供历史数据记录和报告，方便医疗人员进行统计和分析。
总的来说，加药泵作为一种精密控制药物输送的装置，为医疗实践提供了便利和安全。
它的应用范围广泛，不仅可以用于普通的输液过程，还可以配合其他医疗设备，如手术机器人、呼吸机等，实现多种复杂治疗方式。
此外，加药泵还可以用于药物研究和实验室领域，提供精确的药物输送和控制。
面对不断提高的医疗需求和技术进步，加药泵不断进行创新和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加药计量泵型号概述及工作原理
一、加药计量泵概述
作为流体精密计量与投加的理想设备，加药计量泵如今已被广泛地应用于包括制药、食品饮料和石油化工行业在内的各个领域，在工艺过程担负着强腐蚀性、毒害性、高粘性和高压介质的计量添加任务。
报告经过超过半个世纪的实践应用和技术改进，现在加药计量泵已经进入其高速增长期。
现在，成熟的动力驱动方式和液体输送端(泵头)材料技术使得新型加药计量泵几乎可以完成输送任何常规和特殊介质的要求，其工作压力和容量亦能满足工业生产的绝大多数要求。
随着人们对生产工艺过程指标和自动化程度要求的普遍提高，作为化学药剂计量和添加环节的最终执行机构，加药计量泵的安全性和可控制性变得日益重要起来。
石油化工等行业向来以生产过程的高度自动化而著称，也是集散式、分布式和智能式计算机控制系统应用最广泛的领域之一，因而要求与之相配套的执行器——加药计量泵亦要具备灵活多样的控制模式，可以方便地与计算机系统构成各种控制回路，实现更复杂更精确的过程控制。
二、加药计量泵的基本工作原理
众所周知，加药计量泵主要由动力驱动、流体输送和调节控制三部分组成。
动力驱动装置经由机械联杆系统带动流体输送隔膜(活塞)实现往复运动：
隔膜(活塞)于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头;所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。
精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。
因其动力驱动和流体输送方式的不同，机械加药计量泵可以大致划分成柱塞式和隔膜式两大种类。
2.1、柱塞式加药计量泵
主要有普通有阀泵和无阀泵两种。
柱塞式加药计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。
针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式加药计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。
因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式加药计量泵在高防污染要求流体计量应用中受到诸多限制。
2.2、隔膜式加药计量泵
顾名思义，隔膜式加药计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入-排出过程。
由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。
三、加药计量泵的控制
加药计量泵每一次的流体泵出量决定了其计量容量。
在一定的有效隔膜面积下，泵的输出流体的体积流量正比与冲程长度L和冲程频率F：VA*F*L
在计量介质和工作压力确定情况下，通过调节冲程长度L和冲程频率F即可实现对加药计量泵输出的双维调节。
尽管冲程长度和频率都可以作为调节变量，但在工程应用中一般将冲程长度视为粗调变量，冲程频率为细调变量：调节冲程长度至一定值，然后通过改变其频率实现精细调节，增加调节的灵活性。
在相对简单的应用场合，亦可以手动设置冲程长度，仅将冲程频率作为调节变量，从而简化系统配置。
