第5章_电致发光(ELD)
主动式与被动式特性相反,成本较昂贵、 制造较复杂,它在面板上增加了一层电子 底板,每个像素通过在电子底板上相应的 薄膜晶体管和电容器来进行独立的寻址。 即每个像素可连续与独立驱动,并可记忆 驱动信号,不需在高脉冲电流下操作,效 率较高,寿命也可延长,适用于大尺寸、 高分辨率之高信息容量的全彩化OLED显示 产品。
图5.2 ACTFEL结构示意图 1金属电极;2绝缘层;3发光层;4绝缘层;5透明电极;玻璃衬底
ACTFEL优点是寿命长(大于2万小时), 亮度高,工作温度宽(-55℃~+125℃), 缺点是只有掺Mn的发光效率高,且为橙黄 色,对全色显示要求三基色研制高效的发 光材料是当今研究的课题。EL器件目前已 被应用在背光源照明上,在汽车、飞机及 其他设备仪器仪表、手机、手表、电子 钟、LCD模块、笔记本电脑显示器等方面 获得应用。也作为交通安全标志,公司标 志,出口通道等发光指示牌上的发光显示 器件。
交流电致发光显示是目前高场电致发光显示的主 流。ACEL结构如图5.1所示。 它是将电致发光粉ZnS:CuCl或(ZnCd)S:CuBr 混合在环氧树脂和氰乙基醣的混合物的有机介质 中,两端夹有电极,其中一个为透明电极。另一 个是真空蒸镀铝或银电极,构成一个EL。 实质上,ACEL是大量几微米到几十微米的发光粉 状晶体悬浮在绝缘介质中的发光现象,也称德斯 垂效应。ACEL所加的电压通常为数百伏。ACEL 是晶体内的发光线发光,不是体发光。线发光强 度可达3.4×105cd/m2,总体发光亮度约40cd/m2 功率转换效率为1/%,寿命约1000小时。
5.3、OLED
图5.3 柯达L633数码相机显示屏
有机发光显示器(OLED)又称有机EL,是以有 机薄膜作为发光体的自发光显示器件。 它是固体自发光器件,可适应恶劣工作环境;它 响应时间短、发光效率高、视角宽、对比度高; 它可在5V~10V的低电压下工作,功耗低,工艺简 单;制造成本低、有机发光材料众多、覆盖发光 光谱从红外到紫外,适合全彩色显示;价廉、易 于大规模生产;OLED的生产更近似于精细化工 产品,可在塑料、树脂等不同的材质上生产,产 品的机械性能好,不仅可以制造出笔记本电脑、 台式机适用的显示器,还有可能创造出墙壁大小 的屏幕、可以弯曲折叠的屏幕。人们预言,随着 规模量产的到来,OLED可以比LCD成本低 20%。
《电致发光》PPT课件
致发光显示器面板,并开始量产, 同年9月,使用了先锋公司多色有机电致发光显示器件的摩托罗拉手机大批量
上市。 近年来,OEL的突破性进展,并引起产业界的高度重视,在世界范围内,已有
90多家公司在开发OEL,而且每个月都有新公司加入。 国内公司有:京东方科技集团股份有限公司、维信诺公司(南风化工集团股
份有限公司是清华大学企业集团、清华创业投资公司、咸阳彩虹集团等在北 京注册成立维信诺科技有限公司)、清华大学与彩虹集团合作已在建立1条小 试实验线、廊坊市锡丰化工有限公司、上海大学、吉林大学与有关公司合作 开发的谈判也在积极进行之中等。 这一切都表明,OLED技术正在逐步实用化,显示技术又将面临新的革命。
(4)电子在穿过发光层后,被另一侧的界面俘获。
薄膜电致发光器件一般采用交流驱动,在交流驱动情况下,
当外加电压反转时,上述4个过程重复进行,实现连续发光。
基板
透明
第 一
电极 绝
缘
层
分散型 交流电 致发光
分散型 直流电 致发光
玻璃 或柔 性塑 料板 玻璃 基板
ITO膜 ITO膜
发光层
第 二
绝
缘
层
ZnS:Cu,Cl ( 蓝 — 绿) ZnS:Cu.Al(绿) ZnS:Cu,Cl,Mn (黄 色)
膜
致发光
薄 膜 型 玻 璃 ITO膜
直流电 致发光
基板
ZnS:Mn 薄 膜
有机 电致 发光
玻璃 或柔 性塑 料板
ITO膜
空 穴 输 运 层
有机薄膜
电 子
(Alq3)
输 运
层
Al 商品化 精 细
阶段
矩阵
显示
Al 研 究 阶段
Mg Ag
上市。 近年来,OEL的突破性进展,并引起产业界的高度重视,在世界范围内,已有
90多家公司在开发OEL,而且每个月都有新公司加入。 国内公司有:京东方科技集团股份有限公司、维信诺公司(南风化工集团股
份有限公司是清华大学企业集团、清华创业投资公司、咸阳彩虹集团等在北 京注册成立维信诺科技有限公司)、清华大学与彩虹集团合作已在建立1条小 试实验线、廊坊市锡丰化工有限公司、上海大学、吉林大学与有关公司合作 开发的谈判也在积极进行之中等。 这一切都表明,OLED技术正在逐步实用化,显示技术又将面临新的革命。
(4)电子在穿过发光层后,被另一侧的界面俘获。
薄膜电致发光器件一般采用交流驱动,在交流驱动情况下,
当外加电压反转时,上述4个过程重复进行,实现连续发光。
基板
透明
第 一
电极 绝
缘
层
分散型 交流电 致发光
分散型 直流电 致发光
玻璃 或柔 性塑 料板 玻璃 基板
ITO膜 ITO膜
发光层
第 二
绝
缘
层
ZnS:Cu,Cl ( 蓝 — 绿) ZnS:Cu.Al(绿) ZnS:Cu,Cl,Mn (黄 色)
膜
致发光
薄 膜 型 玻 璃 ITO膜
直流电 致发光
基板
ZnS:Mn 薄 膜
有机 电致 发光
玻璃 或柔 性塑 料板
ITO膜
空 穴 输 运 层
有机薄膜
电 子
(Alq3)
输 运
层
Al 商品化 精 细
阶段
矩阵
显示
Al 研 究 阶段
Mg Ag
有机电致发光器件(OLED)课件
OLED技术的创新与突破
提高效率和稳定性
通过材料和工艺的改进,提高OLED的发光效率和 稳定性,延长使用寿命。
柔性显示技术
进一步研究柔性OLED显示技术,实现更轻薄、可 弯曲的显示产品。
多功能集成
探索将触摸功能、传感器等集成到OLED显示面板 中,实现更多功能。
OLED产业的发展趋势与展望
市场规模持续增长
随着OLED在更多领域的应用,市场规模将持续增长,带动产业的 发展。
技术竞争加剧
随着技术的不断进步,OLED产业将面临激烈的技术竞争,促使企 业加大研发投入。
产业布局优化
随着全球产业格局的变化,OLED产业将进一步优化布局,形成更 加合理的产业链结构。
感谢观看
有机电致发光器件( OLED课件
• OLED基础知识 • OLED器件结构与性能 • OLED制造工艺与设备 • OLED市场与技术发展趋势 • OLED的未来展望
01
OLED基础知识
OLED的定义与特点
总结词
OLED是一种有机电致发光器件,具有自发光的特性,能够实现高对比度、广 视角、快速响应等优点。
OLED在未来的应用前景
显示器技术
随着显示技术的不断进步,OLED 有望成为下一代主流显示技术, 广泛应用于电视、电脑、手机、 平板等电子产品。
照明领域
OLED具有自发光的特性,可以做 成柔性的照明产品,为室内外照明 提供新的解决方案。
可穿戴设备
随着可穿戴设备的普及,OLED的轻 薄、柔性特点使其在智能手表、健 康监测器等设备上具有广阔的应用 前景。
OLED技术的挑战与机遇
挑战
OLED技术的成本较高,良品率较低,且寿命相对较短,这些 问题制约了OLED技术的进一步普及和应用。
让电灯发光课件 (共21张PPT)
画出下面实物图的电路图:
电路图如图所示:
L1 L2 S
课堂练习: 使用干电池或蓄电池时,绝不允许用导线把 两极直接连接起来,是因为 ( B) A.放电电流过小损坏电源 B.放电电流过大会损坏电源 C.放电电流过大会损坏导线 D.有触电危险
通路——处处连通的电路
开路——开关没有闭合和电路中某处断开 的电路
短路——不经过用电器而直接将电源两极用导 线连通的电路
电路图: 用规定的电路元件符号来表示实际 电路连接情况的图叫电路图.
画电路图的注意事项: (1)电路元件要用统一的符号,不能自造 符号. (2)要注意所使用的符号和实物的对应性. (3)合理安排电路元件符号,使之均匀地 分布在电路图中,具有对称性. (4)电路图最好呈长方形,有棱有角. 导线 要横平竖直,力求把电路图画得简洁、美观、 大小比例适中.
电流的方向: 电流是电荷定向移动形成的,物理学中规 定,正电荷定向移动的方向为电流的方向. 当把用电器接在电池正负两极形成闭合电 路时,电流就沿着“电源正极——用电器—— 电源负极——电源正极”的方向流动.其中电 流的方向与电子定向移动的方向相反!
生活中的电源.
大型发电厂中所用的发电机 蓄电池
开关和用电器.
第十四章 了解电路
第二节 让电灯发光
认识下面的电器吗?
美丽的夜景,实用的家电,在我们的日 常生活中,处处用到电,离开了电,我们的 生活就很难进行! 这些灯是怎么亮起来的呢?这些家电又 是怎么工作的呢?
你认识下面的这些器材吗?
小灯泡
开关
电铃
电池
导线
如何让小灯泡亮起来呢?你觉得要让小 灯泡亮起来需要哪些器材? 你做过下面的实验吗?
利用提供的器材连接电路,看看小灯泡 能否亮起来? 注意: 连接电路时,不要将电池的两端直接连 在一起.
有机电致发光材料ppt课件
金属配合物发光材料
有机配合物是最早使用的有机电致发光材料,具有优良的载 流子传输特性和成膜性能,典型的有8-羟基喹啉铝(Alq3)及铍 的络合物Bebq2。
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多

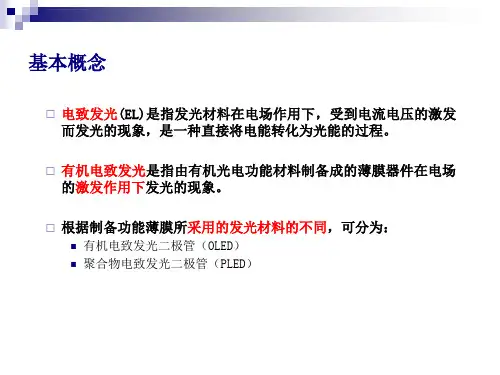

基本概念
电致发光(EL)是指发光材料在电场作用下,受到电流电压的激发 而发光的现象,是一种直接将电能转化为光能的过程。
有机电致发光是指由有机光电功能材料制备成的薄膜器件在电场 的激发作用下发光的现象。
发光材料按分子结构特性分为有机小分子荧光材料 和有机金属配合物材料,前者种类最多,典型的小 分子荧光有机电致发光材料如DCM发红光,香豆素 C540发绿光。
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
蒽 单晶层 20厚 m,度 驱动 40V 电 0 压
2). 1982年 Vincett的研究驱动电压30V, 但是器件的量子效率很低,小于1% 特点: (1)单层器件;(2)驱动电压高; (3)器件效率低
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
有机电致发光二极管(OLED)
有机配合物是最早使用的有机电致发光材料,具有优良的载 流子传输特性和成膜性能,典型的有8-羟基喹啉铝(Alq3)及铍 的络合物Bebq2。
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
基本概念
电致发光(EL)是指发光材料在电场作用下,受到电流电压的激发 而发光的现象,是一种直接将电能转化为光能的过程。
有机电致发光是指由有机光电功能材料制备成的薄膜器件在电场 的激发作用下发光的现象。
发光材料按分子结构特性分为有机小分子荧光材料 和有机金属配合物材料,前者种类最多,典型的小 分子荧光有机电致发光材料如DCM发红光,香豆素 C540发绿光。
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
蒽 单晶层 20厚 m,度 驱动 40V 电 0 压
2). 1982年 Vincett的研究驱动电压30V, 但是器件的量子效率很低,小于1% 特点: (1)单层器件;(2)驱动电压高; (3)器件效率低
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
寒假来临,不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ,目前 社会上 寒假招 工的陷 阱很多
有机电致发光二极管(OLED)
功能高分子化学课件电致发光材料及器
对于ACEL中的玻璃衬底、透明导电膜、绝缘膜和金属电极等材料的一般要求:
01.02.2021
完整版课件ppt
7
实用的多层结构:
通常对电致发光薄膜器件采 用多层式的金属/绝缘体/半导 体/绝缘体/金属(MISIM)结构。 在典型的ACEL-MISIM器件中,发 光的半导体并不和电极直接接触。 衬底为玻璃,薄膜沉积在可带有 预定花样的透明In-Sn氧化物(1TO 玻璃)上,再用后电极(A1)覆盖。
第二节 电致发光材 料及其器件ቤተ መጻሕፍቲ ባይዱ
01.02.2021
完整版课件ppt
1
处于激发态的分子、晶体和非晶态物质在退激过程中会产生辐射, 即发光。根据其受激的方式,这种激发态发光可以分为三种形式:
光致发光(photoluminescence,PL) 电致发光(electroluminescence,EL) 阴极发光(cathodeluminescence,CL)
若一个光源在一给定方向下发射出频率为540×1012Hz的单色辐射,且其辐射强度为1/683瓦 每球面度,则该光源在这方向上的光强为1cd。
01.02.2荧 E02L光1器灯件的可亮以度超大过约14为0080000c0dc/dm/m2。2,显示完器整的版亮课度件只pp要t 有300cd/m2就足够了。目前最亮的有机 4
对这种在强电场下发生的电致发光现象的物理本质仍然不太清楚,但其 主要过程大致如下:
①由电极注入载流子(如从阴极注入电子或从阳极注入空穴), ②在电场下载流子被加速, ③通过某种机理(如电子和稀土离子碰撞或者电子和空穴复合后将能量传 递给金属离子)激发金属活性离子, ④电子从激发态跃迁到基态而发光, ⑤从器件中输出所发射的光。
完整版课件ppt
01.02.2021
完整版课件ppt
7
实用的多层结构:
通常对电致发光薄膜器件采 用多层式的金属/绝缘体/半导 体/绝缘体/金属(MISIM)结构。 在典型的ACEL-MISIM器件中,发 光的半导体并不和电极直接接触。 衬底为玻璃,薄膜沉积在可带有 预定花样的透明In-Sn氧化物(1TO 玻璃)上,再用后电极(A1)覆盖。
第二节 电致发光材 料及其器件ቤተ መጻሕፍቲ ባይዱ
01.02.2021
完整版课件ppt
1
处于激发态的分子、晶体和非晶态物质在退激过程中会产生辐射, 即发光。根据其受激的方式,这种激发态发光可以分为三种形式:
光致发光(photoluminescence,PL) 电致发光(electroluminescence,EL) 阴极发光(cathodeluminescence,CL)
若一个光源在一给定方向下发射出频率为540×1012Hz的单色辐射,且其辐射强度为1/683瓦 每球面度,则该光源在这方向上的光强为1cd。
01.02.2荧 E02L光1器灯件的可亮以度超大过约14为0080000c0dc/dm/m2。2,显示完器整的版亮课度件只pp要t 有300cd/m2就足够了。目前最亮的有机 4
对这种在强电场下发生的电致发光现象的物理本质仍然不太清楚,但其 主要过程大致如下:
①由电极注入载流子(如从阴极注入电子或从阳极注入空穴), ②在电场下载流子被加速, ③通过某种机理(如电子和稀土离子碰撞或者电子和空穴复合后将能量传 递给金属离子)激发金属活性离子, ④电子从激发态跃迁到基态而发光, ⑤从器件中输出所发射的光。
完整版课件ppt
光致发光和电致发光谱优质课件
前者需要的能量超过材料的带隙;后者可以略小于带隙。
ZnS型半导特体选课基件质吸收
21
2. 始于激发态的光辐射返回基态:发光
发光材料吸收激发能将发光中心带到激发态的高 振动能级。然后,中心首先回到激发态的最低振动能 级,将多余能量传给周围离子,也可以说原子核调整 到新的激发态位置,这样原子间距离等于激发态平衡 距离,位形坐标改变了△R,此过程称为弛豫。
可观测到发光,在这种情况下发射的光子能量分别为
hv1 E2 E1 hv2 E2 E0
E6 E5 E4 E3 E2
激发过程
非辐射衰 变过程
辐射衰变过程
E1
E0 特选课件
5
(1)发光中心
进行辐射跃迁过程的实体即是发光中心,它是发光体中被激 发的电子跃迁回基态(或与空穴复合)发射出光子的特定中心。
光辐射有平衡辐射和非平衡辐射两大类,即热辐射和发 光。任何物体只要具有一定的温度,则该物体必定具有与此 温度下处于热平衡状态的辐射(红光、红外辐射)。非平衡辐 射是指在某种外界作用的激发下,体系偏离原来的平衡态, 如果物体在回复到平衡态的过程中,其多余 的能量以光辐射的形式释放出来,则称为发 光。因此发光是一种叠加在热辐射背景上的 非平衡辐射,其持续时间要超过光的振动周 期。
耦合:电子与晶格振动相互作 用。 △R反映了这种耦合的强度。
在较高温度下,起始状态也可 能是v>0的能级,这样会使吸收带 更宽。
位形坐标与对应的吸收谱
特选课件
20
基质晶格吸收
除了发光中心吸收外界能量,基质晶格也会吸收能 量,通过两种方式:
1、产生自由电子和空穴;光跃迁属于电荷跃迁类型。 2、产生电子-空穴对(激子)。
特选课件
12
ZnS型半导特体选课基件质吸收
21
2. 始于激发态的光辐射返回基态:发光
发光材料吸收激发能将发光中心带到激发态的高 振动能级。然后,中心首先回到激发态的最低振动能 级,将多余能量传给周围离子,也可以说原子核调整 到新的激发态位置,这样原子间距离等于激发态平衡 距离,位形坐标改变了△R,此过程称为弛豫。
可观测到发光,在这种情况下发射的光子能量分别为
hv1 E2 E1 hv2 E2 E0
E6 E5 E4 E3 E2
激发过程
非辐射衰 变过程
辐射衰变过程
E1
E0 特选课件
5
(1)发光中心
进行辐射跃迁过程的实体即是发光中心,它是发光体中被激 发的电子跃迁回基态(或与空穴复合)发射出光子的特定中心。
光辐射有平衡辐射和非平衡辐射两大类,即热辐射和发 光。任何物体只要具有一定的温度,则该物体必定具有与此 温度下处于热平衡状态的辐射(红光、红外辐射)。非平衡辐 射是指在某种外界作用的激发下,体系偏离原来的平衡态, 如果物体在回复到平衡态的过程中,其多余 的能量以光辐射的形式释放出来,则称为发 光。因此发光是一种叠加在热辐射背景上的 非平衡辐射,其持续时间要超过光的振动周 期。
耦合:电子与晶格振动相互作 用。 △R反映了这种耦合的强度。
在较高温度下,起始状态也可 能是v>0的能级,这样会使吸收带 更宽。
位形坐标与对应的吸收谱
特选课件
20
基质晶格吸收
除了发光中心吸收外界能量,基质晶格也会吸收能 量,通过两种方式:
1、产生自由电子和空穴;光跃迁属于电荷跃迁类型。 2、产生电子-空穴对(激子)。
特选课件
12
有机电致发光器件简介课件
实现单色和白色发光器件。
21世纪
全彩色、高亮度、大面积的 OLED显示技术得到广泛应用。
02
有机电致发光器件的材料
电子传输层材料
电子传输层材料的主要作用是传输和捕获空穴,其基本要求是具有较高的电子迁移率以及能级匹配,以确保电子和空穴的有 效注入。常见的电子传输层材料包括金属氧化物如ZnO、Ta2O5等。
05
有机电致发光器件的实验研究
实验设备与环境
实验设备
EL器件制备设备、光谱分析仪、电压/电流表、恒流电源等。
实验环境
无尘室、恒温恒湿环境、防震台等。
实验过程与步骤
器件制备
清洗基底、真空镀膜、光刻、刻蚀等。
性能测试
光谱分析、亮度测量、电压/电流测量等 。
数据记录与处理
记录实验数据,分析数据,得出结论。
寿命问题
大面积生产问题
有机材料的老化速度较快,导致有机电致 发光器件的寿命相对较短。
目前有机电致发光器件的生产主要依赖于 真空镀膜技术,这使得在大面积上制造这 些器件变得非常困难且成本高昂。
未来的发展前景
新材料开发
随着材料科学的不断发展,未来可能 会有更多高效、稳定的有机电致发光 材料被发现,进一步提高器件的性能 。
电子传输层材料的能级调整对于器件性能至关重要,通常通过掺杂等方式进行能级调控,以提高电子注入效率和载流子平衡 。
空穴传输层材料
空穴传输层材料的主要作用是传输和注入空穴,同时 阻挡电子,防止其进入发光层。该层材料需要具有较 高的空穴迁移率以及合适的能级结构,以实现有效的 空穴注入和传输。常见的空穴传输层材料包括有机材 料如NPB(N,N'-双(3-甲基苯基)-N,N'-双(4-叔 丁基苯基)-1,1'-联吡啶嗡氯化物)和CuPc(铜酞菁 )。
21世纪
全彩色、高亮度、大面积的 OLED显示技术得到广泛应用。
02
有机电致发光器件的材料
电子传输层材料
电子传输层材料的主要作用是传输和捕获空穴,其基本要求是具有较高的电子迁移率以及能级匹配,以确保电子和空穴的有 效注入。常见的电子传输层材料包括金属氧化物如ZnO、Ta2O5等。
05
有机电致发光器件的实验研究
实验设备与环境
实验设备
EL器件制备设备、光谱分析仪、电压/电流表、恒流电源等。
实验环境
无尘室、恒温恒湿环境、防震台等。
实验过程与步骤
器件制备
清洗基底、真空镀膜、光刻、刻蚀等。
性能测试
光谱分析、亮度测量、电压/电流测量等 。
数据记录与处理
记录实验数据,分析数据,得出结论。
寿命问题
大面积生产问题
有机材料的老化速度较快,导致有机电致 发光器件的寿命相对较短。
目前有机电致发光器件的生产主要依赖于 真空镀膜技术,这使得在大面积上制造这 些器件变得非常困难且成本高昂。
未来的发展前景
新材料开发
随着材料科学的不断发展,未来可能 会有更多高效、稳定的有机电致发光 材料被发现,进一步提高器件的性能 。
电子传输层材料的能级调整对于器件性能至关重要,通常通过掺杂等方式进行能级调控,以提高电子注入效率和载流子平衡 。
空穴传输层材料
空穴传输层材料的主要作用是传输和注入空穴,同时 阻挡电子,防止其进入发光层。该层材料需要具有较 高的空穴迁移率以及合适的能级结构,以实现有效的 空穴注入和传输。常见的空穴传输层材料包括有机材 料如NPB(N,N'-双(3-甲基苯基)-N,N'-双(4-叔 丁基苯基)-1,1'-联吡啶嗡氯化物)和CuPc(铜酞菁 )。
光致发光和电致发光谱课件
电致发光的未来发展
1 2 3
高效节能技术 随着环保意识的提高,电致发光技术将不断向高 效节能方向发展,降低能耗,提高发光效率。
多功能化 电致发光技术将不断拓展其应用领域,如开发具 有温度、湿度、压力等多功能的电致发光器件, 满足更复杂的应用需求。
柔性化与可穿戴化 结合柔性电子技术,实现电致发光器件的柔性化 和可穿戴化,使其能够应用于可穿戴设备、智能 家居等领域。
02
光致发光和电致发光的材料
光致发光材料
光致发光材料在受到光照后,能够将吸收的光能转换为荧 光或磷光并释放出来。
光致发光材料通常由无机晶体、玻璃、陶瓷或高分子聚合 物等组成,它们能够将吸收的光能转换为较低能量的光辐 射,如荧光或磷光。这种材料广泛应用于照明、显示、生 物成像和传感等领域。
电致发光材料
发展趋势
光致发光和电致发光的发展趋势也不同,光致发光将更加注重智能化控制和与其他技术的 结合,而电致发光则将更加注重节能环保和柔性化、可穿戴化的发展。
光致发光与电致发光的比较
光致发光和电致发光虽然都是发光现 象,但它们的激发机制、光谱特性和 应用场景有所不同。
VS
光致发光是由光子激发产生的,其光 谱特性与吸收的光线波长有关;而电 致发光是由电流作用产生的,光谱特 性可以通过调节电流和电压进行控制。 光致发光通常用于荧光标记、生物成 像等领域;而电致发光则广泛应用于 显示器和照明技术。
03
光致发光和电致发光的谱线特征
光致发光谱线特征
连续光谱
温度依赖性
光致发光过程中,发射光谱通常是连 续的,这是因为发光过程中涉及的能 级差较小,导致光谱分布广泛。
光致发光谱线的强度和宽度随温度变 化,温度越高,强度越低,谱线越宽。
有机电致发光解析课件
• 发光材料原子的最外层电子吸 收这些能量后将处于激发态, 电 子处于激发态是不稳定状态,将 返回基态。
激发态→基态的能量传递途径
电子处于激发态是不稳定状态,返回基态时,通过辐射跃迁( 发 光 ) 和无辐射 跃迁等方式失去能量;
传递途径
辐射跃迁
无辐射跃迁
荧光 延迟荧光 磷光
系间跨越 内转移 外转移 振动弛预
甲亚胺类络合物
卟啉锌络合物
NN Zn
NN
ZnPc
B、配体微扰金属离子发光的配合物发光材料 一般是稀土金属螯合物。
4 、缓冲层材料 为了增强金属及其氧化物电极与有机材料的附着强度引入的。 阳极处:CuPc
阴极处:LiF或MgF2 5 、电极材料 为了有效注入载流子,对电极材料要求: 阳极逸出功尽可能大(提供空穴,一般采用ITO);阴极逸出功尽可能小(提 供电子)
内转换
振动弛豫
内转换
S2
系间跨越
S1
能 量
吸 收
发
射
荧
外转换
光
T1
T2
发 射 磷 光 振动弛豫
S0
λ3
λ1
λ2
λ ′2
3、小分子OLED材料
1 、空穴传输材料 传输空穴的空穴传输材料应该具备以下条件: • 具有良好的空穴传输特性; • 具有较低的Ip(离化势),易于由阳极注入空穴; • 激发能量高于发光层的激发能量; • 不能与发光层形成激基复合物; • 具有良好的成膜性和较高的玻璃化温度,热稳定性好,可以用真空蒸发
有机电致发光
1、OLED发展历程 2、OLED的分类 3、小分子OLED的结构、原理与材料 4、 OLED的发展现状及应用和前景
1、OLED发展历程
激发态→基态的能量传递途径
电子处于激发态是不稳定状态,返回基态时,通过辐射跃迁( 发 光 ) 和无辐射 跃迁等方式失去能量;
传递途径
辐射跃迁
无辐射跃迁
荧光 延迟荧光 磷光
系间跨越 内转移 外转移 振动弛预
甲亚胺类络合物
卟啉锌络合物
NN Zn
NN
ZnPc
B、配体微扰金属离子发光的配合物发光材料 一般是稀土金属螯合物。
4 、缓冲层材料 为了增强金属及其氧化物电极与有机材料的附着强度引入的。 阳极处:CuPc
阴极处:LiF或MgF2 5 、电极材料 为了有效注入载流子,对电极材料要求: 阳极逸出功尽可能大(提供空穴,一般采用ITO);阴极逸出功尽可能小(提 供电子)
内转换
振动弛豫
内转换
S2
系间跨越
S1
能 量
吸 收
发
射
荧
外转换
光
T1
T2
发 射 磷 光 振动弛豫
S0
λ3
λ1
λ2
λ ′2
3、小分子OLED材料
1 、空穴传输材料 传输空穴的空穴传输材料应该具备以下条件: • 具有良好的空穴传输特性; • 具有较低的Ip(离化势),易于由阳极注入空穴; • 激发能量高于发光层的激发能量; • 不能与发光层形成激基复合物; • 具有良好的成膜性和较高的玻璃化温度,热稳定性好,可以用真空蒸发
有机电致发光
1、OLED发展历程 2、OLED的分类 3、小分子OLED的结构、原理与材料 4、 OLED的发展现状及应用和前景
1、OLED发展历程
第七章 电致发光高分子材料-后来ppt课件
精选PPT课件
11
2.9.电流密度-电压关系
• 在聚合物 EL 器件中,电流随电压而变化曲线反映了器件 的电学性质,它与二极管的电流-电压的关系类似,具有 整流效应,即只有在正向偏压下有电流通过,在低电压低 于器件导通电压时,电流密度随着电压的增加而缓慢增加, 当电压超过导通电压时,电流密度会急剧上升。
• 从亮度—电压的关系曲线中,还可以得到启动电 压的信息。
精选PPT课件
13
三 聚合物发光二极管的结构
聚合物发光二极管(PLED)一般采用直流电场 激发模式。根据发光层的构成,PLED 器件有单层 器件、双层器件、三层器件和多层器件之分。
3.1.单层器件结构
典型的单层PLED 的结构是由发光聚合物 薄膜夹在透明导电玻璃(ITO)正极和 金属负极之间组成的三明治夹心结构。 1990 年首次报导的聚合物发光二极管就 是用 PPV 作发光层的单层器件。
✓通过选择不同的聚合物,或通过改变共轭长
度、更换取代基、调整主、侧链结构及组成
等多种途径得到包括红、绿、蓝三基色的各
种颜色的发光
精选PPT课件
2
✓利用聚合物的绕曲性,可在柔韧的衬底上
制作可折叠的显示器
因此,聚合物发光材料被认为是制备质轻、 成本低、可折叠卷曲的柔性显示器的首选材 料。值得注意的是,近年来国外许多大公司 已将研究与开发的重点转向了高分子平板显 示。
• 实验中,一般用色度计来测量颜色。
精选PPT课件
8
2.5.发光寿命 • 寿命定义为亮度降低到初始亮度的 50%所需的时
间。 • 对于投入市场的PLED 器件要求在连续操作下使用
寿命达到10000小时以上,储存寿命要求5 年。
2.6.发光阀值电压 • 发光阀值电压定义为发光亮度为 1 cd/m2时的电压,
《无机电致发光器》课件
技术创新是关键
为了在市场竞争中取得优势地位,企业需要不断进行技术 创新和产品升级,提高产品的性能和降低成本。
跨界合作成为趋势
无机电致发光器领域的企业可以与智能终端、可穿戴设备 、汽车电子等领域的企业进行跨界合作,共同推动无机电 致发光器技术的发展和应用。
THANKS FOR WATCHING
感谢您的观看
转换为光能。
荧光粉的发光颜色可以通过不同 的配方和制备工艺进行调整,从
而实现多样化的发光效果。
荧光粉的性能直接影响无机电致 发光器的发光亮度、色纯度和稳
定性。
基底材料
1
基底材料是支撑和固定无机电致发光器件的结构 材料,通常选用绝缘性良好、热稳定性高、机械 强度大的材料。
2
常用的基底材料包括玻璃、陶瓷、硅基板等,这 些材料具有良好的电气绝缘性能和化学稳定性。
探索透明无机电致发光器件的制备技术, 实现透明显示,为窗户、玻璃幕墙等建筑 领域提供新的显示解决方案。
市场前景
不断增长的市场需求
随着智能终端、可穿戴设备、汽车电子等领域的快速发展 ,无机电致发光器的市场需求不断增长。
竞争格局日益激烈
随着技术的不断进步,越来越多的企业开始进入无机电致 发光器领域,市场竞争格局日益激烈。
特性
高效、稳定、长寿命、全固态等 特点,可在常温常压下工作,易 于实现大面积显示。
工作原理
原理
当电场施加到无机电致发光器件上时,电子从阴极通过电子传输层注入到发光 层,与空穴结合后产生激子,当激子跃迁回到基态时释放光子,实现发光。
结构
无机电致发光器件通常由阴极、电子传输层、发光层、空穴传输层和阳极等组 成。
照明技术
室内照明
01
《无机电致发光器》PPT课件
3.2.1.分散型交流ELD
3.2分散型ELD的构造和原理
1) 分散型交流ELD根本构造:
基板为ITO(In2O3:SnO2~10%重
量比,导电:几十
,透光
率:85%)玻璃板或柔性塑料板。
发光层由荧光体粉末分散在有机粘
结剂中做成。
荧光体粉末:ZnS:Cu,Cl, 或Mn原
子等,可得到不同的发光色。
密,介质损耗因子tan小,高击穿场强(Ebd)的绝缘层。
➢ 具有高的介电常数,减少绝缘层上的电压,以保证发
光层上有足够电压。
➢ 绝缘层应具有高的品质因素:Q= ·EBd= 0· r·EBd。其中,
为介电常数, r为相对介电常数。
➢ 击穿时呈自熄性而非传播性。
➢ 良好的透明性,粘附性,平整性和化学稳定性。
以粉末荧光体的形式构成。后者的发光层以致 密的荧光体薄膜构成。 按驱动方式:交流驱动型EL和直流驱动型EL。
以上可以排列组合出四种EL元件的类型。
➢ 以上四种EL器件的特征如以以下图所示。
➢
3.1.4 ELD的特征 :
① 视角大,无闪烁。 ② 图像显示质量高。 ③ 工作温度范围宽;受温度变化的影响小。 ④ 是全固体显示元件。 ⑤ 有小功耗、薄型、质轻等特征。
➢ 在ZnS颗粒内沿线缺陷会有Cu析出,形成电导率较大的CuxS(P 型或金属电导状态), CuxS与ZnS形成异质结。
➢ 当施加电压时.CuxS/ZnS界面上会产生高于平均场强的电场强 度(105-106v/cm)。使位于界面能级的电子通过隧道效应向ZnS 内注入,与发光中心捕获的空穴发生复合,产生发光。
《无机电致发光器》PPT 课件
