精品练习(附答案)《透镜》(新)人教版八年级上册物理(2)

2021-2022学年人教版物理八年级培优基础练第5章第1节透镜一、单选题1．下列有关透镜的说法中，正确的是（）A．光经过透镜发生偏折是一种折射现象B．凸透镜对光线起发散作用，凹透镜对光线起会聚作用C．凸透镜有焦点，凹透镜没有焦点D．薄透镜就是凹透镜2．图中只画出了光线通过透镜前后的光路（图中未画出透镜）情形，请你根据光路的方向判断其中属于凸透镜是（）A．a、c B．b、dC．c D．a、b、c3．下面四个光通过透镜的光路图中正确的是（）A．B．C．D．4．一束跟主光轴平行的光通过透镜的光路如图所示，下列说法中正确的是（）A．O点为该凸透镜的焦点B．任意一束平行光经过凸透镜后都可以会聚于F点C．若把图中凸透镜的上半部分用手遮住，该凸透镜对光将仍然具有会聚作用D．若在F点放一个发光的小灯泡，则该凸透镜对小灯泡发出的光将不具有会聚作用5．将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（）A．凸透镜B．凹透镜C．凸面镜D．凹面镜6．如图的光路图中，正确的是A．B．C．D．7．如图所示,向透明塑料袋内吹气后,将袋口扎紧,再在袋口下挂一重物,将它放入盛水的玻璃容器中,就成了一个“空气透镜”。

当平行光束射到这个“空气透镜”上时,射出的激光束将成为（）A.会聚光束B发散光束 C.平行光束 D.不能确定8．子涵同学让凸透镜正对着太阳光，用白纸在透镜的另一侧观察太阳光通过凸透镜后的现象，移动白纸使光斑最小、最亮，此时光斑离凸透镜10 cm，据此我们可以确定此透镜的焦距为（）A.5 cm B．10 cm C．15 cm D．20 cm9．要使光线经过某一个光学元件后发生图示的偏折，可供选用的元件有：①平面镜；②凸光学元件有（）透镜；③凹透镜。

能达成该目标的所有．．A．①②B．②③C．①③D．①②③10．炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（）A．相当于一个凸透镜，会聚光线B．相当于一个凸透镜，发散光线C．相当于一个凹透镜，会聚光线D．相当于一个凹透镜，发散光线二、填空题11．凸透镜能使平行于主光轴的光线会聚于一点，这一点叫做凸透镜的________，这一点到凸透镜光心的距离叫做________，要利用凸透镜使小灯泡发出的光变成平行光线，应该把小灯泡放在凸透镜的________上．12．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上空气泡下方处较(填“亮”或“暗”)，这是因为太阳光射向空气泡和水如同射向透镜一样，出射光线会(填“发散”或“会聚”)．13．炎炎夏日，停在露天停车场的汽车内有一瓶矿泉水，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为装有水的矿泉水瓶相当于一个______透镜，会使光线______。

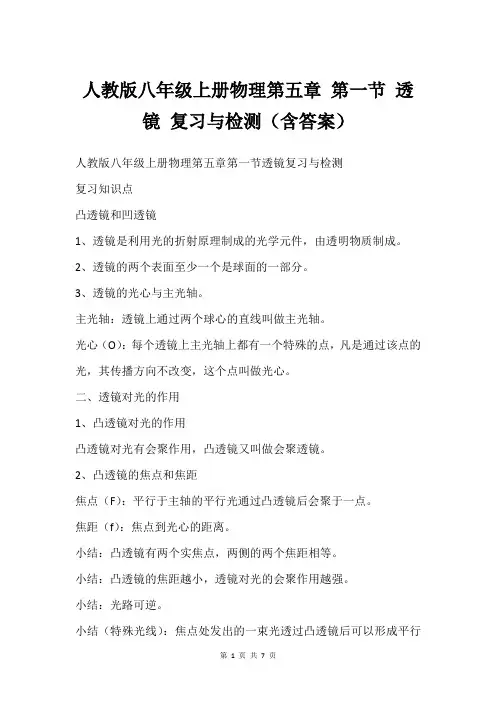

人教版八年级上册物理第五章第一节透镜复习与检测(含答案)

人教版八年级上册物理第五章第一节透镜复习与检测（含答案）人教版八年级上册物理第五章第一节透镜复习与检测复习知识点凸透镜和凹透镜1、透镜是利用光的折射原理制成的光学元件，由透明物质制成。

2、透镜的两个表面至少一个是球面的一部分。

3、透镜的光心与主光轴。

主光轴：透镜上通过两个球心的直线叫做主光轴。

光心（O）：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心。

二、透镜对光的作用1、凸透镜对光的作用凸透镜对光有会聚作用，凸透镜又叫做会聚透镜。

2、凸透镜的焦点和焦距焦点（F）：平行于主轴的平行光通过凸透镜后会聚于一点。

焦距（f）：焦点到光心的距离。

小结：凸透镜有两个实焦点，两侧的两个焦距相等。

小结：凸透镜的焦距越小，透镜对光的会聚作用越强。

小结：光路可逆。

小结（特殊光线）：焦点处发出的一束光透过凸透镜后可以形成平行光。

小结：凸透镜对所有光都起会聚作用，但会聚后的光线不一定相交。

3、凹透镜对光的作用凹透镜对光有发散作用，凹透镜又叫做发散透镜。

4、凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F）。

小结：凹透镜有两个虚焦点。

小结：光路可逆。

小结（特殊光线）：延长线在焦点处的一束光透过凹透镜后可以形成平行光。

小结：凹透镜对所有光都起发散作用，但发散后的光线不一定都散开。

三、透镜的原理通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折。

四、透镜的三条特殊光线1.通过光心的光线:传播方向不改变。

2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。

3.经过凸透镜焦点的光线:折射后平行于主光轴射出。

对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。

同步检测一、单选题1. 小明将水滴滴在透明玻璃纸上，透过水滴观察报纸上的字，发现字变大了，这个水滴相当于一个凸透镜，如图甲所示。

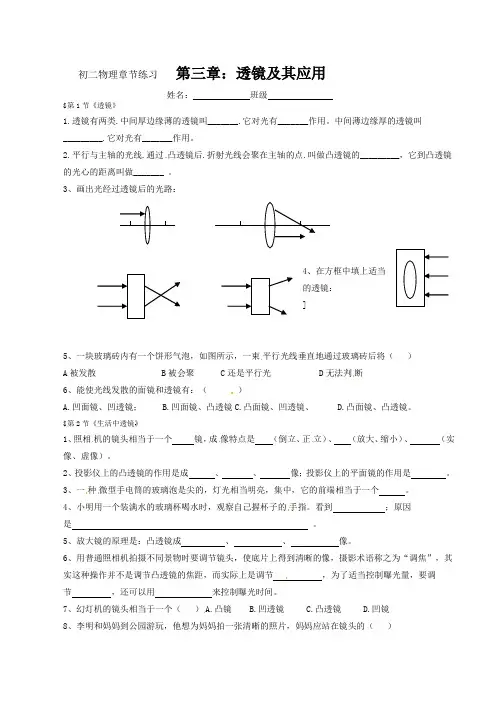

初二物理章节练习第三章

初二物理章节练习第三章：透镜及其应用姓名：班级$第1节《透镜》1.透镜有两类.中间厚边缘薄的透镜叫_______.它对光有_______作用。

中间薄边缘厚的透镜叫_________.它对光有_______作用。

2.平行与主轴的光线.通过凸透镜后.折射光线会聚在主轴的点.叫做凸透镜的_________，它到凸透镜的光心的距离叫做_______ 。

3、画出光经过透镜后的光路：4、在方框中填上适当的透镜：]5、一块玻璃砖内有一个饼形气泡，如图所示，一束平行光线垂直地通过玻璃砖后将（）A被发散 B被会聚 C还是平行光 D无法判断6、能使光线发散的面镜和透镜有：（）A.凹面镜、凹透镜；B.凹面镜、凸透镜C.凸面镜、凹透镜、D.凸面镜、凸透镜。

$第2节《生活中透镜》1、照相机的镜头相当于一个镜，成像特点是（倒立、正立）、（放大、缩小）、（实像、虚像）。

2、投影仪上的凸透镜的作用是成、、像；投影仪上的平面镜的作用是。

3、一种微型手电筒的玻璃泡是尖的，灯光相当明亮，集中，它的前端相当于一个。

4、小明用一个装满水的玻璃杯喝水时，观察自己握杯子的手指。

看到；原因是。

5、放大镜的原理是：凸透镜成、、像。

6、用普通照相机拍摄不同景物时要调节镜头，使底片上得到清晰的像，摄影术语称之为“调焦”，其实这种操作并不是调节凸透镜的焦距，而实际上是调节，为了适当控制曝光量，要调节，还可以用来控制曝光时间。

7、幻灯机的镜头相当于一个（）A.凸镜 B.凹透镜 C.凸透镜 D.凹镜8、李明和妈妈到公园游玩，他想为妈妈拍一张清晰的照片，妈妈应站在镜头的（）A.一倍焦距以内B.一倍与两倍焦距之间C.焦点位置上D.二倍焦距之外9、给顾客拍照，照完全身以后在照一张半身像，顾客保持不动，则（）A. 照相机应离人近一些，同时暗箱拉长一些B. 照相机应离人近一些，同时暗箱缩短一些C. 照相机应离人远一些，同时暗箱拉长一些D. 照相机应离人远一些，同时暗箱缩短一些10、电影机和投影仪的原理是一样的，放电影时，发现银幕上的像未充满整个银幕，解决办法是（）A、电影机离银幕远些，同时拉近镜头与片子的距离B、电影机离银幕近些，同时拉近镜头与片子的距离C、电影机离银幕远些，同时拉大镜头与片子的距离D、电影机离银幕近些，同时拉大镜头与片子的距离$第3节《探究凸透镜成像》1、已知凸透镜的焦距为10cm，物体离开凸透镜的距离为15cm，那么所成的像是（）A倒立缩小的实象 B倒立放大的实象 C正立缩小的虚象 D正立放大的虚象2、凸透镜的焦距为10cm，当烛焰离凸透镜30cm时，光屏应在透镜另一侧距透镜 cm至 cm移动，光屏在某位置上会呈现一个清晰、、像。

人教版物理八年级上册：5.1 透镜同步练习(附答案)

第五章透镜及其应用第1节透镜一、知识梳理：1．透镜分类：透镜有两类，中间厚、边缘薄的透镜叫做，中间薄、边缘厚的透镜叫做．概念：(1)光心O：透镜的，凡是经过这一点的光的传播方向__ __．(2)主光轴：通过和两个球面的直线叫做透镜的主光轴．2．透镜对光的作用作用：凸透镜对光有作用，凹透镜对光有作用．3．透镜的焦点和焦距焦点(F)：于主光轴的光经凸透镜折射后__ __于主光轴上的某一点，这一点叫做凸透镜的焦点．平行于主光轴的光经凹透镜折射后变成发散光线，其也相交于主光轴上的一点，这一点叫做凹透镜的虚焦点．焦距(f)：到的距离．二、练习知识点1凸透镜和凹透镜1．透镜是利用光的_ _规律制成的，有凸透镜和凹透镜两种，现有一个玻璃球分成A、B、C、D、E 五块，其截面如图所示，属于凸透镜的是，属于凹透镜的是_．知识点2透镜对光的作用2．完成如图所示的光路图．3．在图中画出与入射光线对应的折射光线．4．如图所示表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是透镜，乙透镜应是_ 透镜．(填“凹”或“凸”)5．清明是我国传统节日．为了提高人们的环境意识，文明祭祀，要求人们不要在野外随手丢弃垃圾，特别是矿泉水瓶，是因为盛有水的矿泉水瓶相当于一个镜，对光有作用，容易引发火灾．6．小华将凸透镜正对着太阳光，发现把火柴头放在凸透镜焦点处一段时间后，火柴会被点燃．他和同学们猜想凹透镜不能点燃火柴．你认为他们猜想的依据是凹透镜对光具有(填“会聚”或“发散”)作用．知识点3焦点和焦距7．如图所示，将凸透镜正对着阳光，把一张白纸放在它的另一侧，来回移动白纸，直到白纸上的光斑变得最小、最亮，此时该亮斑距凸透镜的距离为8 cm，则该凸透镜的焦距是cm，换成凹透镜再做这个实验，在纸上(填“能”或“不能”)看到很小、很亮的光斑．8．一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在( )A．焦点处B．焦点以内C．焦点以外D．任意位置9．截面为正方形、中空部分为椭圆形的玻璃体如图所示，则这个玻璃体：①可以看作两块凹透镜；②可以看作一块凸透镜；③对图示光束具有发散作用；④对图示光束具有会聚作用．上述说法正确的是( ) A．①④B．②③C．①③D．②④10．放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是( )A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜对光线起发散作用D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现11．如图所示，将一个凸透镜正对太阳，其下方20 cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦距一定(填“大于”“等于”或“小于”)20 cm.12．如图所示，一束平行光经过凸透镜后，在光屏上得到一个最小、最亮的光斑．由此可知，凸透镜对光有作用，它的焦距是cm.13．(常州中考)透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置．14．请补充通过凹透镜的两条光线的光路图(其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴)．15．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是m，该凸透镜的焦距是m.16．一束光线在空气中经凸透镜折射后，下列说法中正确的是( )A．一定是平行光束B．一定是会聚光束C．折射光束比原来的光束会聚一些D．一定是发散光束参考答案：一、知识梳理：1．透镜分类：透镜有两类，中间厚、边缘薄的透镜叫做__凸透镜__，中间薄、边缘厚的透镜叫做__凹透镜__．概念：(1)光心O：透镜的__中心__，凡是经过这一点的光的传播方向__不变__．(2)主光轴：通过__光心__和两个球面__球心__的直线叫做透镜的主光轴．2．透镜对光的作用作用：凸透镜对光有__会聚__作用，凹透镜对光有__发散__作用．3．透镜的焦点和焦距焦点(F)：__平行__于主光轴的光经凸透镜折射后__会聚__于主光轴上的某一点，这一点叫做凸透镜的焦点．平行于主光轴的光经凹透镜折射后变成发散光线，其__反向延长线__也相交于主光轴上的一点，这一点叫做凹透镜的虚焦点．焦距(f)：__焦点__到__光心__的距离．二、练习1．透镜是利用光的__折射__规律制成的，有凸透镜和凹透镜两种，现有一个玻璃球分成A、B、C、D、E五块，其截面如图所示，属于凸透镜的是__ACDE__，属于凹透镜的是__B__．2．解：3．解：4.__凹__ ，__凸__透镜．5．__凸透__ ，__会聚__ ．6．有__发散__ ．7．__8__cm，__不能__ ．8．A9．C10．D11．__会聚__ ；__小于__ .12．__会聚__，__10.0__ 13．解：14．解：15．__0.6__ ，_0.2__ . 16．C。

人教版八年级物理上册第五章第一节透镜课后练习题

二、简答题
7．某次实验时，在暗室中需要用平行光照亮一个物体．可身边只有一个不知道焦距的凸透镜和一个可以发光的小灯泡，应该怎么办？
8．有一次老师带着同学们去森林里考察，看到一个透明的塑料瓶子被丢弃在草丛里，老师让小军把它捡起来装到垃圾袋里带出去。老师对大家说这个做法不但是为了保护环境，更主要的是如果雨水灌进瓶子里，可能成为森林火灾的元凶。请你解释这个瓶子可能引起火灾的原因。
14．
【详解】
根据透镜对光线的作用可知：凸透镜对光线有会聚作用，凹透镜对光线有发散作用，A图平行光线经折射后发散应该是凹透镜，B图平行光线经折射后会聚应为凸透镜，C图会聚光线折射后平行对光线起到发散作用应为凹透镜，D图对光线起到会聚作用应为凸透镜．
15．
【详解】
由图可知，入射光线平行于主光轴，则其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示．
12．如图所示，当用眼睛去观察镜子时，光束似乎是从M处发散开来的，则透镜的焦距是（）
A．0.1mB．0.2mC．0.3mD．0.5m
13．《森林保护法》中规定，禁止在森林里丢弃空罐头和空瓶子，这主要是为了防止
A．污染环境B．行人受伤C．引起山火D．动物死亡
四、作图题
14．如图所示的方框中各有一个透镜，图中画出了光线通过透镜前后的传播方向，请在方框中填入适当的透镜．
（_______）
15．画出光线ab和Oc通过透镜前后的完整光路．
16．如图所示，请画出入射或折射光线，使光路完整．
参考答案
1．A、D、F
【解析】判断凸透镜的关键在于比较中间与边缘的薄厚，与侧面无关．凸透镜是中间厚、边缘薄的透镜故答案为A、D、F
2．ACDEB
【解析】解答：根据凸透镜的特点：中间厚，边缘薄，如图所示，ACDE是属于凸透镜的，并且凸透镜对光线有会聚作用；根据凹透镜的特点：中间薄、边缘厚，如图所示，B是凹透镜的，并且凹透镜对光线有发散作用。

透镜及其应用知识点及练习题

第五章透镜及其应用第1节透镜1、透镜的概念：透镜有两类：中间厚，边缘薄的叫凸透镜。

中间薄，边缘厚的叫凹透镜。

主轴：通过两个球面球心的直线叫透镜的主光轴。

光心：光线通过透镜上某一点时，光线传播方向不变，这一点叫做光心。

焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的焦点 F ，焦点到光心的距离叫焦距，用 f 表示。

2、凸透镜的光学性质：1、平行于主光轴的光线经凸透镜折射后过焦点2、过焦点的光线经凸透镜折射后平行于主光轴；3、过光心的光线方向不变。

凸透镜对光线有会聚作用，所以又叫会聚透镜。

凹透镜对光线有发散作用（如图四），所以又叫发散透镜。

经过透镜光心的光线传播方向不改变。

3、作图，补画光路图。

方法：（1）经过光心的光线传播方向不改变（即沿直线传播）（2）对于凸透镜：一边为平行光，另一边就为会聚于焦点光。

（3）对于凹透镜：一边为平行光，另一边就为发散光（发散光线的反向延长线会聚于另一侧的焦点上。

）练习题1.透镜可分为两类：一类是________厚________薄的，叫做________镜，它能使光线________，所以又叫做________透镜；另一类是________薄________厚的，叫做________镜，它能使光线________，所以又叫做________透镜．2．老花眼镜（远视眼镜）是________镜，近视眼镜是________镜．3．凸透镜有________个________焦点．4．据凸透镜对光线的会聚作用和光路的可逆原理可知：①平行于主光轴的入射光线经凸透镜折射后通过________；②通过透镜光心的光线，其方向________；③通过焦点的入射光线经过凸透镜折射后________．5．小华用________透镜会聚太阳光，在________处可以点燃火柴；把光源放在凸透镜的________处，通过凸透镜后成为一束平行光线．6．有两个直径相同的凸透镜甲和乙，已知甲的焦距大于乙的焦距，则对光的偏折能力较强的是________．7．一束光线经过凸透镜折射后，则（）A．一定是平行光束 B．一定是会聚光束 C．一定是发散光束 D．一定你原来靠近主光轴8．“用冰取火”时，首先要把冰块磨成（）A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜9．完成图所示光路图10.如图所示的透镜中，属于凸透镜的有_________，属于凹透镜的有________11.下列所示的透镜对光线起什么作用。

人教版八年级物理第五章第一节透镜作图题

第五章第一节透镜作图题
1. 光线经过甲乙两透镜后的折射光线如图所示，则甲是________透镜，乙是________透镜．
2. 透镜是利用光的________规律制成的，有凸透镜和凹透镜两种，现有一个玻璃球分成A、B、C、D、E五块，其横截面如图所示，属于凸透镜的是________，属于凹透镜的是________．
3. 根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．
4. 完成图中透镜的光路．
5. 根据图中的入射光线或折射光线，画出相应的折射光线或入射光线．
6. 请你在图中的虚线框内放置一个透镜，使得两束光线通过透镜的方向如图所示．
7.
（1）如图所示，一束光从水中斜射向水面，入射光线及法线已画出，在图中画出这条入射光线的反射光线和折射光线的大致方向．
（2）如图所示，请补充光线使光路完整．
（3）斜面上一个质量为3kg的物体A，沿斜面下滑时（如图所示），画出物A重力的示意图．（g取10N/kg）
8. 按要求作图。

（1）如图所示，光线AO与水面成45∘角射在水面上，请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。

（2）根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。

（3）如图所示，两条入射光线分别射向凸透镜和凹透镜，请画出折射光线。

初中物理第五章透镜常考知识点及练习题(超好用)

第五章透镜及其应用第一节透镜1.凸透镜和凹透镜1）区别：凸透镜：中间厚，两边薄；凹透镜：中间薄，两边厚2）主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

3）透镜对光的作用典型光路：凸透镜对光有会聚作用，凹透镜对光有发散作用。

4）焦点和焦距：5）焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

凸透镜两侧各有一个焦点，两侧的两个焦距相等。

焦距（f）：焦点到凸透镜光心的距离。

凸透镜的焦距越小，对光的会聚作用越强。

（近视镜和老花镜分别是用什么透镜制成的？）例1：1.下列四个光路图中正确是（）（可多选）A. B.C. D.2.给方框中补上合适的透镜。

F F FF3.在图中虚线方框内填上适当的透镜4. 如图所示，两条光线射向透镜，请在图中画出相应的折射光线．第二节生活中的透镜1.照相机：缩小、倒立的实像。

2.投影仪：放大、倒立的实像3.放大镜：放大、正立的虚像第三节凸透镜成像的规律1.实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：__________________________2.实验结论：（凸透镜成像规律）具体见下表：u物距v像距物距像的性质像距应用倒、正放、缩虚、实u>2f倒立缩小实像f<v<2f照相机f<u<2f倒立放大实像v>2f幻灯机u<f正立放大虚象|v|>u放大镜u=2f倒立等大实像V=2f/u=f不成像若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

Eg：实像和虚像把感光板放在像的位置，能够记录下所成的像，叫实像。

物体和实像位于凸透镜两侧。

虚像：光屏接收不到像，物体和虚像在同一侧。

第五章透镜及其应用的跟踪训练汇总(全章)

透镜及其应用专题训练第1节透镜【基础巩固】1、下面是一些透镜的截面图，在这些透镜中，可以分成两类：一类包括_________（填序号），它们是_________镜，其共同特点是_________；另一类包括_________（填序号），它们是_________镜，其共同特点是_________。

2、实验表明：凸透镜对光有_________作用，它能使跟主光轴平行的光线会聚于一点，这个点叫做凸透镜的_________，这一点到凸透镜光心的距离叫做_________。

3、根据所学的知识填空。

（1）凸透镜又叫_________透镜，凹透镜又叫_________透镜。

（2）晴朗的午后，小兰用_________透镜会聚太阳光，在_________处就可点燃火柴。

该处到透镜光心的距离叫做_________，同一个凸透镜两侧的焦距_________，焦距短的凸透镜对光的会聚能力_________（填“强”或“弱”）。

（3）光通过三棱镜后向_________（填“顶点”或“底边”）偏折。

4、下列关于透镜的说法中，不正确的是( )A.凸透镜对光线起会聚作用B ．把凹透镜对准物体，透过透镜可以看到一个正立的像C 近视眼镜是用凸透镜制成的D ．凹透镜对光线起发散作用5、观察现象，完成下列光路图。

6.图3-1-4中入射光线通过透镜后的传播方向。

7、图的方框内填上适当的光学元件8、要利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的_________上。

9、根据以下所给的光学元件回答问题，横线上只填元件前的序号：A ．小孔B ．平面镜C ．凹面镜D ．凸面镜E ．凸透镜F.凹透镜（1）对光有发散作用的元件有_______；（2）对光有会聚作用的元件有_______；（3）有实焦点的元件有_______；（4）有虚焦点的元件有_______；（5）有两个焦点的元件有_______；（6）只有有虚焦点的元件有_______；（7）没有焦点的元件有_______；（8）利用反射现象成像的元件有_______；（9）利用折射现象成像的元件有_______；（10）利用光的直线传播成像的元件有_______；第2节生活中的透镜【基础巩固】1、照相机的镜头相当与一个_______，来自物体的光经过照相机镜头后会聚在_______上，形成一个_______（填“实”或“虚”）。

精品练习(附答案)《透镜》(新)人教版八年级上册物理(6)

2021-2022学年人教版物理八年级能力提升第5章第1节透镜一、单选题1．在一千七百多年前，我国古人已能“削冰向日取火”，即用冰磨成一种冰镜，让太阳光透过它点燃柴草取火，这种冰镜应为（）A．平面镜B．凸透镜C．凹透镜D．凸面镜2．光通过透镜前后的方向如图所示。

图甲和图乙中方框内的透镜依次是（）A．凸透镜、凹透镜B．凸透镜、凸透镜C．凹透镜、凸透镜D．凹透镜、凹透镜3．炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（）A．相当于一个凸透镜，会聚光线B．相当于一个凸透镜，发散光线C．相当于一个凹透镜，会聚光线D．相当于一个凹透镜，发散光线4．如图所示,一束光从左侧射向O处的光学元件后会聚于主光轴上的S点,去掉光学元件后,光会聚于S1点,则该元件可能是（）A.平面镜B.凹面镜C.凸透镜D.凹透镜5．一束光线(不经过光心)经凸透镜折射后（）A．一定能会聚在凸透镜的焦点B．一定是平行光束C．一定是发散光束D．折射光线总比入射光线会聚些6．子涵同学让凸透镜正对着太阳光，用白纸在透镜的另一侧观察太阳光通过凸透镜后的现象，移动白纸使光斑最小、最亮，此时光斑离凸透镜10 cm，据此我们可以确定此透镜的焦距为（）A.5 cm B．10 cm C．15 cm D．20 cm7．一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（）A．焦点处B．焦点以内C．焦点以外D．任意位置8．如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件A．一定是凹透镜B．一定是凸透镜C．可能是凸透镜或凹透镜D．可能是厚平板玻璃9．如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是A．凸面镜B．凹面镜C．凸透镜D．凹透镜10．下列说法正确的是A．凸透镜对光有会聚作用，因此通过凸透镜的光都一定会聚在焦点上B．凸透镜有一个焦点，凹透镜有两个焦点C．不论是凸透镜还是凹透镜，经过透镜光心的光线方向不改变D．光线经过凹透镜后一定不可能相交于一点二、填空题11．中间厚、边缘薄的透镜叫______透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫______透镜，如：近视镜片，门上的猫眼。

《第1节透镜》教案(附导学案、同步练习)

第五章透镜及其应用《第1节透镜》教案【教学目标】1.了解什么是凸透镜，什么是凹透镜，了解透镜的焦点、焦距.2.了解凸透镜和凹透镜对光的作用.【教学重点】：通过观察和实验，了解什么是凸透镜和凹透镜及对光的作用.【教学难点】：指导学生对实验进行仔细观察、分析，最后通过概括得出结论.【教学用具】透镜一组、光具座、光源、老花镜、近视镜、饮料瓶（无色透明、表面没有波纹、去底去瓶口上部）、香、火柴、实物投影仪、激光演示器、手电筒.【教学过程】一、导入新课有一批旅行家乘船在海上漫游。

不巧，在海上遇到了狂风，把船吹到一座孤岛旁，旅行家们只好下船来到岛上。

当时正是冬天，岛上冰天雪地，白茫茫的一片……旅行家们准备生火取暖，烧火煮饭。

意外的问题来了，火柴被海水浸湿了，打火机也丢了。

怎么办？正在这时，一个叫克劳波尼的物理学博士想到了一个办法。

同学们知道是什么办法吗？学生交流，教师引导学生说出解决办法。

扩展：早在我国西汉(公元前206年～公元25年)《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。

”说明：放大镜聚光的作用。

设计意图：能激发学生学习物理的兴趣，而且能有利于对学生进行科学方法的教育。

二、新课教学探究点一凸透镜和凹透镜透镜的种类及几个概念引导：同学们请观察透镜组，并借助于擦镜纸，摸一下透镜，根据透镜的厚薄程度给透镜分类。

讨论透镜能分几类？点评：透镜有两类。

中间厚、边缘薄的叫凸透镜。

中间薄、边缘厚的叫凹透镜。

问题：下列透镜哪些是凹透镜？哪些是凸透镜？戴眼镜的同学请判断：近视镜是什么透镜？远视镜是什么透镜？学生阅读教材，用自己的理解总结凸透镜和凹透镜的特点。

点评：透镜：至少有一个面是球面的一部分的透明玻璃元件(要求会辨认)。

凸透镜：中间厚、边缘薄的透镜，如：远视镜片、照相机的镜头、投影仪的镜头、放大镜等等；凹透镜：中间薄、边缘厚的透镜，如：近视镜片。

如果透镜的厚度远小于球面的半径，这种透镜叫薄透镜。

北师大版物理八年级下册第六章《常见的光学仪器》同步测试题含答案

常见的光学仪器第一节透镜A组1.透镜有___________透镜和_____________透镜两种.透镜是利用光的_______规律工作的.2.现有五种光学元件（如图6-1甲所示），乙图是光路图，方框中可放入的元件为（）A.2或4.B.1或5.C.1或3或5.D.2或3或4.3.在图6-2的甲、乙两图中画出经过透镜的折射光线.4.下列说法中正确的是（）A.光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点.B.焦点到透镜光心的距离叫做焦距，用f表示.C.凸透镜只对平行光线有会聚作用.D.凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点.5.将一个发光的小灯泡放在凸透镜的焦点上，它发出的光通过凸透镜后，将（）A.变为发散光线.B.会聚在焦点上.C.变为平行光线.D.方向不变.6.在有阳光的情况下，给你一张纸和一把刻度尺，如何粗略地测出凸透镜的焦距？B组1.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个__________镜，它对太阳光的___________作用，可能会导致森林火灾.2.凸透镜的焦距是表示凸透镜对光线会聚能力的一个物理量，两个直径相同的凸透镜，它们的焦距分别为4cm和6cm，那么焦距为__________cm的凸透镜对光线会聚的能力强一些.3.根据光线通过方框前后的方向（如图6-3所示），在方框内填入适当的透镜，并标出主轴的大致位置.4.如图6-4所示画出了光线通过透镜前后的光路，请在虚线框内填上适当的透镜.5.一个寒冷而干燥的晴天，一支地质勘测队来到一片散落着枯枝败叶的荒野，附近有一条小河，河边还结着厚厚的冰，他们想休息一下，烧水做饭，却忘了带火柴和打火机，你能为他们想出办法吗？6.如图6-5所示，用粗铁丝弯成圆圈，圆圈上蒙一层透明的塑料薄膜.在薄膜上面倒入适量的水，薄膜受到水的压力作用下坠，形成了水透镜.将水透镜支在一定的高度，让阳光穿过透镜，在地面上聚焦(得到最小、最圆的亮点），便可以将放在地面的纸片点燃.请你课后做一做，并写出你做的水透镜的焦距大约是多少.第一节透镜A组1、凸，凹，折射。

第五章透镜及其应用-课堂作业-2024-2025学年人教版物理八年级上册

第1节透镜知识梳理知识点1 透镜的种类透镜有两种：中间厚、边缘薄的叫，中间薄、边缘厚的叫。

知识点2 透镜对光的作用凸透镜对光有作用，凹透镜对光有作用。

提示：透镜通过折射改变光路，而平面镜通过反射改变光路。

知识点3 三条特殊光线（1）凸透镜能使平行于主光轴的光会聚于一点，这个点是凸透镜的。

到的距离叫做焦距。

同一个凸透镜两侧的两个焦距是的。

（2）凸透镜和凹透镜的三条特殊光线（如图所示）：课堂练习1．[知识点1]如图是四个透镜实物图，属于凹透镜的是（）2．[知识点2]如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。

此透镜是一个（）A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用3．[知识点2]永州阳明山国家森林公园风景秀丽，园内严禁游客随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明圆饮料瓶装水后相当于一个镜，它对太阳光具有作用，可能引起森林火灾。

4．[知识点2]如图所示表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是透镜，乙透镜应是透镜。

（填“凹”或“凸”）甲透镜乙透镜5．[知识点3]如图所示，已知凸透镜的一条折射光线和一条入射光线，请你画出对应的入射光线和折射光线。

第2节生活中的透镜知识梳理知识点1 照相机照相机的镜头相当于一个镜，胶片相当于，在胶片上得到的的像。

照相机的调焦装置是用来调节镜头到的距离的。

知识点2 投影仪投影仪上的镜头相当于镜，光经过镜头在屏幕上成的的像。

知识点3 放大镜放大镜所成的像是、的像。

知识点4 实像和虚像由实际光线会聚而成的能在光屏上呈现的像是像；由实际光线的反向延长线相交而成的不能在光屏呈现的像是像；凸透镜成实像时，物像（填“同”或“异”）侧；成虚像时，物像（填“同”或“异”）侧。

课堂练习1．[知识点1]如图所示是照相机的成像示意图，以下说法中正确的是（）A．照相机使用的是凸透镜 B．照相机使用的是凹透镜C．所成的像是正立、缩小的实像 D．所成的像是倒立、缩小的虚像2．[知识点1]在农场小城镇建设中，路口安装的监控摄像头（如图所示）与下列哪个光学仪器的原理相同（）A．照相机 B．投影仪 C．放大镜 D．潜望镜3．[知识点3]蜡烛AB通过凸透镜成像如图所示，利用这一成像规律制造的光学仪器是（）A．照相机 B．放大镜 C．幻灯机 D．潜望镜4．[知识点4]下列几种情况成实像的是（）A．从平面镜中看到的像 B．站在岸上看到河水中的游鱼C．从幻灯机屏幕上看到的火车 D．从放大镜中看到的地图5．[知识点3]小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏（如图所示），球形鱼缸起到了的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的（填“实”或“虚”）像。

第1节《透镜》课节达标训练试题及其答案

第1节《透镜》课节达标训练试题一．填空题1.把一个凸透镜对准太阳光，可在凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此凸透镜前50cm处，在凸透镜另一侧的光屏上呈现清晰倒立、缩小的（选填：“实”或“虚”）像，生活中应用该原理制作的光学仪器是．2.在各种不同色光中，_______、绿、蓝叫做三原色光。

凸透镜的焦距为10厘米，将发光体放在离透镜25厘米的主光轴上，所称的像是倒立、_______的实像（选填“放大”、“等大”或“缩小”），像到透镜的距离_______20厘米（选填“大于”、“等于”或“小于”）。

3.人的眼睛好像一架照相机，它的晶状体和角膜共同作用相当于一个，它能把来自物体的光（选填“会聚”或“发散”）在视网膜上，形成物体的（选填“实”或“虚”）像。

4.平行于主轴的光线经凸透镜后会聚在主光轴上的一点，叫做凸透镜的，用字母表示。

平行于主轴的光线经凹透镜后，变得发散，发散光线的反向延长线相交在主轴上的一点，这一点不是实际光线的会聚点，所以叫凹透镜的。

5．透镜的焦点到光心的距离叫，用表示。

6.如图所示，小东让凸透镜正对着太阳光，拿一张白纸在它的另一侧前后移动，直到纸距透镜约4cm时，纸上的光斑变得最小、最亮，这个最亮的点叫A点。

则透镜的焦距约是cm。

若太阳光很强的话，在处可点燃火柴。

6题图 8题图二．选择题7．林雨在森林公园游玩时，看到一个丢弃的透明塑料瓶，她想到，如果下雨使得瓶中进了水，就可能会成为森林火灾的元凶，于是她捡起瓶子丢进了垃圾筒，这其中引起火灾的主要原因是（）A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光线有会聚作用B．盛有水的透明塑料瓶相当于一个凸透镜，对光线有发散作用C．盛有水的透镜塑料瓶相当于一个凹透镜，对光线有会聚作用D．盛有水的透明塑料瓶相当于一个凹透镜，对光线有发散作用8.想用凸透镜使小灯泡发出的光变成平行光，应把小灯泡放在图中的 ( )A．a点 B．b点 C．C点 D．d点9.（多选）光通过透镜的光路如图所示，其中正确的是（）三．完成光路图题10．根据光的传播路径，在方框填适当的透镜。

人教版八年级物理上册教学案+课件+作业第1节透镜

答：__A__、_C___(选填字母序号)。器材确定后，接着小组同学让
一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，
如图5－1－14所示，比较两次实验的现象，可以得到结论：凸
透镜表面越凸，
凸透镜的焦距越__短______。
图5－1－14
第1节透镜
(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距长短与____透_镜__材__料_____的关系”。
第1节透镜
高频考题实战练
16．2017·常州香水的主要成分是易燃酒精，如图5－1－15所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是( 7·眉山在图5－1－16中完成光路图。
如图所示
图5－1－16
第1节透镜
透镜类型、焦距长短巧判断,(1)根据光路图判断透镜的类型时，可用延长入射光线的方法来确定，若入射光线的延长线在通过透镜后的折射光线里面，则此透镜对光线有发散作用，为凹透镜，反之则为凸透镜。,(2)凸透镜表面的凸起程度决定凸透镜焦距的长短，表面越凸，焦距越短，凸透镜对光线的会聚作用越强。
图5－1－4
第1节透镜
5．如图5－1－5所示，将一透镜正对太阳光，在纸片上形成一个亮点，时间足够长，能将纸片点燃的是( A ) A．凸透镜 B．凹透镜 C．两者都能 D．两者都不能
图5－1－5
第1节透镜
知识点 3 焦点和焦距
6．如图5－1－6所示，平行于凸透镜主光轴的光，通过透镜后，会聚到主光轴上一点，这个点叫透镜的__焦__点____，用字母 __F______表示，这一点到透镜光心的距离叫__焦__距____，用字母 __f______表示。
图5－1－6
第1节透镜

八年级物理上册第五章第1节透镜习题(附模拟试卷含答案)

第五章透镜及其应用第1节透镜01 知识管理1．透镜分类：按照形状可以分为________透镜和________透镜．定义：中间厚边缘薄的是________透镜，中间薄边缘厚的是________透镜．注意：判断一个透镜是凸透镜还是凹透镜，要根据中间与边缘的厚度来确定，而不能根据透镜表面的凸凹来判断．2．透镜对光的作用透镜对光的作用：(1)凸透镜对光有________作用，凸透镜又叫________透镜．(2)凹透镜对光有________作用，凹透镜又叫________透镜．光心：主光轴上有个特殊点，通过它的光线传播方向________，这个点叫做透镜的光心．说明：(1)凸透镜对光线有会聚作用并不一定会聚到一点，而是指光线通过凸透镜折射后，折射光线比入射光线向更靠近主光轴的方向偏折，即有一种向主光轴靠拢的趋势，如图所示．(2)凹透镜对光线的发散作用指的是折射光线相对于对应的入射光线而言散得更开，即有一种远离主光轴的趋势，也可以有多种形式，如图所示．3．焦点和焦距焦点(F)：平行于凸透镜________的光线经凸透镜折射后，会聚于一点，这一点叫凸透镜的焦点．焦距(f)：焦点到凸透镜________的距离叫焦距．说明：凸透镜两侧各有一个焦点，两侧的焦距相等．02 基础题1．(来宾中考)下列透镜中，属于凹透镜的是( )2．(郴州中考)如图F是透镜的焦点，其中正确的光路图是( )3．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是( )A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现第3题图第4题图4．如图所示，将凸透镜正对着阳光，把一张白纸放在它的另一侧，来回移动白纸，直到白纸上的光斑变得最小、最亮，此时该亮斑距凸透镜的距离为8 cm，则该凸透镜的焦距是________cm，换成凹透镜再做这个实验，在纸上________(填“能”或“不能”)看到很小、很亮的光斑．5．(岳阳中考)在森林中旅游时，不要随意丢弃饮料瓶，因为下雨瓶内灌了水，透明圆形饮料瓶装水后相当于________透镜．6．(怀化中考)如图所示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是________透镜，乙透镜应是________透镜．(填“凹”或“凸”)第6题图第7题图7．(东营中考)如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线．03 中档题8．(济南中考)凸透镜对光有会聚作用，所以凸透镜又叫做会聚透镜．下列各图是光通过透镜前后的光路图，据此判断图中的透镜属于凹透镜的是( )9．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为l.若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距( )A．一定小于l B．一定等于lC．一定大于l D．可能小于l，也可能大于l10．小明家买了一个新式LED节能灯如图甲，小明发现它里面有许多灯珠，其中一个灯珠如图乙所示，小灯珠前端的部分相当于________，对光有________作用．11．如图所示，一束光射向凸透镜经折射后射到一个平面镜上，请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数．12．小明在学习了凸透镜后，想到了这样一个问题：凸透镜具有会聚作用，如果让平行光通过材料、凹凸程度不同的凸透镜，它们对光线的会聚会有什么不同呢？于是小明在实验室用一束平行光分别经过由两种材料做成的凸透镜A、B、C(其中A和C为同种材料)并得到了如图所示的光路图：A B C(1)比较A和B两凸透镜的光路可得到的结论是：凹凸程度相同时，凸透镜的焦距与________有关．(2)比较A和C两凸透镜的光路可得到的结论是：___________________________________________．(3)本实验用到的实验方法是____________．04 拓展题13．盛有清水的封闭试管水平放置在一张白纸上，内有一较大的空气泡，如图所示，阳光垂直照射试管，在空气泡下方的白纸上出现一椭圆形的“阴影”，这部分相当于________；阳光透过充满水的部分，会在白纸上形成一条亮线，这部分相当于________．(填“凸透镜”或“凹透镜”)将白纸逐渐向下移动，亮线的宽度将____________．14．在利用太阳光测量凸透镜的焦距后，小华将凸透镜正对着太阳，发现把火柴头放在凸透镜焦点处一段时间后，火柴会被点燃．他想进一步探究不同的透镜对火柴的点燃效果有什么不同，和同学们讨论后，他们提出了以下三种猜想：猜想1：凹透镜也能点燃火柴；猜想2：点燃火柴的快慢与凸透镜的焦距大小有关；猜想3：点燃火柴的快慢与凸透镜的直径大小有关．(1)根据所学知识，他们经过讨论，判断猜想1是错误的．你认为他们判断的依据是________________________________________．(2)为了验证猜想2是否正确，他们选用直径相同而焦距不等的凸透镜进行多次实验，发现火柴被点燃的时间基本相等．这说明猜想2是________的．(3)请设计一个简单实验，验证猜想3是否正确，简述你的实验方案．简要做法：______________________________________________________________________________________________________________________________________________________；如何判断：______________________________________________________________________________________________________________________________________________________.参考答案第五章透镜及其应用第1节透镜知识管理1．凸凹凸凹 2.(1)会聚会聚(2)发散发散不变 3.主光轴光心基础题1．D 2.C 3.D 4.8 不能 5.凸 6.凹凸 7.中档题8．C 9.A 10.凸透镜会聚 11. 12．(1)材料(2)材料相同时，凸透镜的焦距与凹凸程度有关(3)控制变量法拓展题13．凹透镜凸透镜先变细再变粗14.(1)凹透镜对太阳光有发散作用(2)错误(3)用直径不等的凸透镜做实验，测量火柴被点燃的时间如果各次实验测量的点燃时间不等，则猜想正确，反之猜想不正确2019-2020学年八上物理期末试卷一、选择题1．在探究物体的质量与体积的关系时，根据实验数据画出了如图的图象，下面说法错误的是A．同种物质的质量跟体积的比值是相同的B．若 m甲＝m乙，则V甲＜V乙C．甲的密度比乙的密度大D．密度会随着体积的增大而增大2．将一根粗细均匀的金属丝剪去一半后，不变的物理量是A．电阻B．质量C．体积D．密度3．蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎风蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应（）A．相机适当靠近蝴蝶，镜头略向外伸B．相机适当靠近蝴蝶，镜头略向内缩C．相机适当远离蝴蝶，镜头略向外伸D．相机适当远离蝴蝶，镜头略向内缩4．如图所示，一束来自于近处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之后，则该同学的眼睛是A．近视眼，需要用凹透镜矫正B．近视眼，需要用凸透镜矫正C．远视眼，需要用凹透镜矫正D．远视眼，需要用凸透镜矫正5．人眼的晶状体相当于凸透镜。

第四章神奇的透镜第一节凸透镜与凹透镜作业

第四章神奇的透镜第一节凸透镜与凹透镜作业知识梳理凸透镜:中央__ 边缘__分类凹透镜:中央__边缘__概念：主光轴光心焦点焦距透镜凸透镜对光起___作用透镜对光线的作用凹透镜对光起___作用三条特殊光线 1.通过凸透镜的光线 __________、_________、________.2.通过凹透镜的光线 __________、_________、________ .基础练知识点1.凸透镜与凹透镜1.一些透镜的截面如图所示，在这些透镜中：（1）属于凸透镜的是________，它们的共同特点是________________（2）属于凹透镜的是________，它们的共同特点是________________1题图 2题图知识点2 透镜对光的作用2.一个大烧杯倒扣在桌面上，杯内充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成粗细均匀的柱形光束（如图甲）。

（1）烧杯内充以烟雾，其目的是；（2）烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有______作用。

（3）烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有______作用。

知识点3 焦点和焦距3.如图所示，平行于凸透镜主光轴的光，通过透镜后，会聚在主光轴上一点，这个点叫做凸透镜的______，即图中___点，这一点到透镜光心的距离叫做______。

4.如图所示，将凸透镜正对着阳光，把一张白纸放在它的另一侧，来回移动白纸，直到白纸上的光斑变得最小、最亮，此时该亮斑距凸透镜光心的距离为 8cm，则该凸透镜的焦距是___ cm ，换成凹透镜再做这个实验，在纸上______（填“能”或“不能”）看到很小、很亮的光斑。

3题图4题图知识4 三条特殊光线作图5.作图综合练6.炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水( )A. 相当于一个凸透镜，会聚光线B. 相当于一个凸透镜，发散光线C. 相当于一个凹透镜，会聚光线D. 相当于一个凹透镜，发散光线7.要想利用焦距为 f 的凸透镜使小灯泡发出的光变成平行光，可以把小灯泡放在主光轴上的( )A. M 点或 Q 点B. O 点C. M 点或 N 点D. N 点或 P 点7题图9题图8.关于透镜对光线的作用,说法正确的是( )A. 通过凸透镜的光线一定会聚到一点B. 任何光束通过凸透镜都会变成平行光C. 放在凹透镜焦点上的点光源，它发出的光线经凹透镜折射后平行于主光轴D. 不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变9.在如图所示的光路图中，在框内分别填入合适的透镜。
