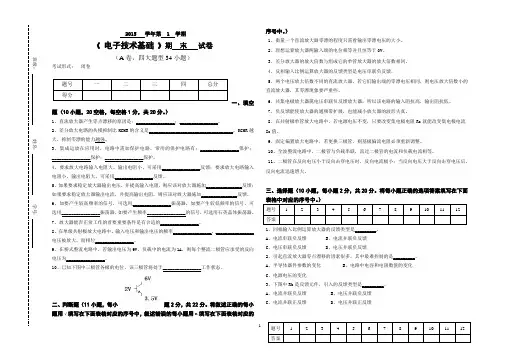

2015 学年第 1 学期《电子技术基础》期末试卷（A卷，四大题型34小题）考试形式：闭卷一、填空题（10小题，20空格，每空格1分，共20分。
）1、直流放大器产生零点漂移的原因是：________________；________________。
2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR越大，抑制零漂的能力越强。
3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。
4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。
5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。
6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。
7、放大器能否正常工作的首要重要条件是有合适的________________。
8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。
9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。
10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。
中职电子线路习题库(答案)
《 电子技术基础与实训》课程考试答卷一. 填空题(请将正确的答案填写在试题相应的位置上。
)1. 内存储器、高速缓冲存储器、CPU 、内、主板、高速缓冲、存取速度2. 逐次逼近、转换速度3. n+1n n+1n =+Q =nQ JQ K Q D 、。
4. "1"、"0"5. n+11=S+R (CP 1)SR 0n QQ ==、、。
6. 的两个输入端连在一起、保持、翻转7. 时钟脉冲控制、同、异、异、时钟脉冲控制、同一时刻 8. 分频、控制、测量、三、6、2 9. 数码、移位、双向、4、8 10. 空翻、钟控RS 、电平11. TTL 、左移和右移、保持数据、清除数据12. 二进、组合、编码、二进、十进、译码、集成、数值比较13. 随机存取、可编程逻辑、只读存储器ROM 、随机存取存储器RAM 14. "1"、"0"15. 回差、整形、变换、单、单、暂稳、稳、单稳、稳、暂稳、稳16. 分辨率、绝对精度、非线性度、建立时间等、相对精度、分辨率、转换速度等 17. 参考电压、译码电路、电子开关、运算放大器18. R-2R T 型电阻、R-2R 倒T 型电阻、权电阻、CMOS 、双极型 19. 四舍五入、舍尾取整法20. 采样、采样、保持、量化、编码 21. 半个周期22. 寄存、触发、触发、寄存、触发 23. 进位制、数、按位权展开求和24. 桥式整流、单相半波整流、22U 、22U25. 结构简单、使用的元器件少、效率低、输出脉动大、交流成分低 26. 交流成分、电抗元件、输出直流电、电容、电感、RC 型、LC 型 27. 并联、小功率、串联、大功率 28.22.1U U o =。
29. 电网电压波动、负载、输出电压 30. 串联型稳压电路、并联型稳压电路 31. 简单、少、不需要调节、比较小 32. 1、置0、置133. 基数、位权、基、位权34. 倒T 、R 、2R 、权电阻、高速电子开关、转换速度 35. 二进、二进制、三位、四位 36. 8、4、2、1、二进制、0～937. 原码、反码、补码、补码38. 分配、结合、交换、反演、非非39. 开关、双极、单极、双极、单极40. 图腾、高电平"1"、低电平"0"、"1"、"0"、高阻41. TTL、CMOS、CMOS42. PMOS、NMOS、输入、输出、控制43. "与"、悬空、"或"、低、高、低、悬空44. 小、高、好、三端集成稳压器、输入端、输出端、公共端、正电压、负电压45. 预置、清零46. 双积分、逐次逼近47. 数据选择、多路48. 边沿、主从型JK、维持阻塞D49. 置0、置1、保持、翻转、1、150. T、翻转51. 二进制、二进制、二进制、同步、异步、加减、加、减、可逆52. 十进制、四、842153. 莫尔、米莱54. 三态、OC55. 无效、有效循环体、无效、自启动56. "1"、"0"57. 输入缓冲、与阵列、或阵列、输出缓冲、PLA、PAL、GAL58. 简单型、复杂型、寄存器型59. 可编程、固定、可编程、可编程、可编程、固定60. EPROM、浮置栅61. 整形、稳态、变换、整形62. 正反馈、稳定、暂稳态、充放电63. 延时、定时、稳态、单稳态电路内部定时元件R和C64. 滞回、强65. 五、自由电子、空穴、正、三、空穴、自由电子、负66. 驱动、输出、次态、异、时钟脉冲67. 单门限比较器、滞回比较器、方波68. CMOS、8、逐次比较、CMOS、869. R×1K、阴、阳、击穿、绝缘老化不通70. 栅71. 大、高、可调72. 电角度、触发延迟角α、移相范围、导通角θ，0~π73. 错74. 静、动、动、直流、交流、大、小75. 窄、越窄76. 并、并、并77. 同相输入、反相输入、微分78. 越好、大于、τ放电=R L C≥（3~5）T/279. 滞回80. 基本不变、约减小一半81. 线性应用、非线性应用、线性、非线性82. 250mV、50mV83. 截止区、截止区、放大区、半个、截止区边缘、多半个84. NPN、PNP、使两个射极输出器相同、无输出变压器、无输出电容器85. 电感、电容86. 5V、1.5A87. 最小项、相邻、最小项、一位变量88. 相等、虚短、等于零、虚断89. 取样环节、基准电压环节、比较放大环节、调整环节90. 功能真值表、逻辑函数式、状态转换图、时序波形图91. 发射、基、集电、发射、集电、发射、基、集电92. 正反馈和负反馈、电压反馈和电流反馈、串联反馈和并联反馈、直流反馈和交流反馈93. 稳定放大器放大倍数、减小非线性失真、展宽通频带94. 虚短、虚断95. 放大、极限、输出电压、输出电流96. 推动负载工作97. 电源变压器、整流电路、滤波电路、稳压电路98. 稳定输出电压99. 整流、单相半波整流电路、单相全波整流电路、单相桥式整流电路100. 同相、反相、同相、反相、双端101. 模拟、数字102. 高、低103. 逻辑、逻辑、逻辑、与逻辑、或逻辑、非逻辑104. 8421、2421、余3、格雷105. 除2取余、乘2取整106. 门电路、与门、或门107. 异或、同或108. 或非、有1出1，全0出0、与非109. 清零、置1、保持、为低电平110. 单向导电性、大小和方向、单向脉动、整流二极管、晶闸管111. 微弱的信号放大、幅值由小增大、实现能量的控制、变化量112. 或项、与项113. 硅稳压管稳压电路、串联型稳压电路、集成稳压电路114. 场效应（MOS）、N、P115. 可控硅、控制其导通与截止、弱电流、强电流、单向晶闸管、双向晶闸管、光控晶闸管、快速晶闸管116. 三个、阳极、阴极、控制极117. 共发射极、共集电极、共基极118. 发射、集电119. 发射、集电120. 放大电路、负反馈网络电路121. 几十至几千欧、负反馈、负反馈、并联一个约为几十微法的较大射极旁路电容C E122. 太低、太高123. 电压放大电路、功率放大电路124. 具有电压放大倍数、增大而减小、反向 125. 直流、交流126. 射极输出器（射极跟随器）、电压放大倍数小于1、同向、高、低、输入级、输出级、中间隔离级127. 输入级、中间级、输出级、耦合方式、阻容耦合、直接耦合、变压器耦合、光电器件耦合 128. 输出信号、反馈、负、正、电压串联、电流串联、电压并联、电流并联 129. 温度、零点、零点、差动 130. 差模、共模 131. 共模、差模132. 电压增益、输入信号、输出信号、输入电阻、输出电阻 133. 滞回、跃变、过零134. 共发射极电路、共基极电路、共集电极电路 135. 阻容耦合、直接耦合136. 互不影响、零点漂移、变化缓慢的直流信号、相互影响、零点漂移137. 每一级放大电路放大倍数的乘积、第一级放大电路的输入电阻、最后一级放大电路的输出电阻138. 相等139. 差模放大倍数与共模放大倍数之比、抑制共模信号的能力140. 深度负、正、开环工作、输入电流、输出电阻、两种、零、线性、非线性 141. ∞、∞、0、∞142. 温度、电路中引入电流负反馈、分压式偏置放大电路 143. 同相、反相、同相、反相144. 一部分或全部、净输入、净输入信号减小、净输入信号增加 145. 减小、增大、输出电压、减小、输出电流、增大、增大、减小146. 开环电压放大倍数趋于无穷大、差模输入电阻趋于无穷大、开环输出电阻趋于零、共模抑制比趋于无穷大147. 大、高、小148. 增加放大器的动态工作范围、减小电源供给的平均功率149.Eo P P =η、表示放大电路的交流输出功率、表示电源供给的直流功率150. 门电路、触发器 151. 断路、短路152. 电容、电感、将整流后的单向脉动直流电压中的纹波成分尽可能滤除掉、直流电 153. 直流电压、温度、稳定 154. 反相、同相、同相、反相155. 输入的数字、与数字量成正比的输出模拟、输入的模拟、与其成正比的输出数字 156. 4096157. 字、位、字、位同时158. 逻辑电路、输入、输出、功能、分析 159. 输入级、中间级、输出级、偏置电路160. 0、n n Q R S Q +=+1、1=+S R161. 1kΩ162. 存储容量、存取速度、功耗、可靠性163. 地址译码器、存储矩阵、读/写控制164. 固定、可编程的、可光擦除可编程、可电擦除可编程165. 相反、多数载流子、扩散、少数载流子、漂移、一致、少子、漂移、多子、扩散、反向饱和166. P、N、N、P、空间电荷区、N、P、空间电荷区、扩散、漂移、PN结167. 面、硅晶体、反向击穿168. 带负载169. 导通、截止、阳极上加正向电压、加控制电压170. 输入电阻大些、输出电阻小些171. 上、反馈环节、合适的基极电位172. 越大、越小173. 微变等效电路法、可变电阻、受控电流源174. 基极、集电极175. 动态、电压放大倍数、输入电阻、输出电阻、交流通路、图解法、微变等效电路法176. 静态、为了消除非线性失真、I BQ、I CQ、U CEQ、直流通路、图解法、估算法二. 单选题(请将正确答案的序号填写在试题对应的括号内。
中职《电子技术基础》期末试卷(含参考答案)

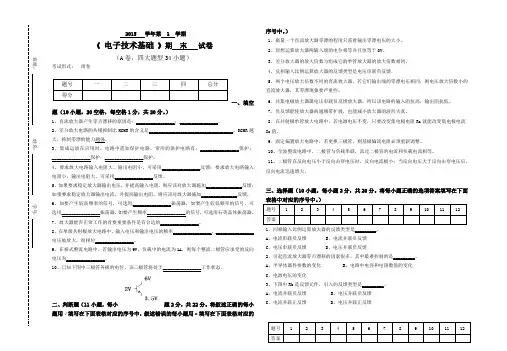

2015学年第1学期《电子技术基础》期末试卷（A卷，四大题型34小题）考试形式：闭卷一、填空题（10小题，20空格，每空格1分，共20分。
）1、直流放大器产生零点漂移的原因是：________________；________________。
2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR越大，抑制零漂的能力越强。
3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。
4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。
5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。
6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。
7、放大器能否正常工作的首要重要条件是有合适的________________。
8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。
9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。
10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。
二、判断题（11小题，每小题2分，共22分。
(完整版)中职《电子技术基础》期末试卷(含参考答案)
2015学年第1学期《电子技术基础》期末试卷（A卷，四大题型34小题）考试形式：闭卷一、填空题（10小题，20空格，每空格1分，共20分。
）1、直流放大器产生零点漂移的原因是：________________；________________。
2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR越大，抑制零漂的能力越强。
3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。
4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。
5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。
6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。
7、放大器能否正常工作的首要重要条件是有合适的________________。
8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。
9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。
10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。
二、判断题（11小题，每小题2分，共22分。
学业水平考试《电子技术基础》模拟试卷3(附答案)
学业水平考试《电子技术基础》模拟试卷3（测试时间90分钟，满分150分）一、单项选择题（本大题共20小题，每小题3分，共60分。
在每小题列出的四个选项中只有一个符合题目要求）1.稳压管的稳压区是其工作在（）A.正向导通B.反向截止C.反向击穿D.无法确定2.三极管的发射结正偏、集电结反偏时，则三极管所处的状态是（）A.放大状态B.饱和状态C.截止状态D.开关状态3.集成电路有一个特点是集成电路由于工艺制造商的原因，对制造电感器和容量大的电容器有困难，所以大都采用（）A.阻容耦合B.变压器耦合C.直接耦合D.三种耦合都存在4.OCL功率放大器又称为（）互补对称电路A.有输出电容B.无输出电容C.有输出变压器D.无输出变压器5.三端集成稳压电路输出正电压连续可调的是（）A.78××系列B.79××系列C.LM337D.LM3176.4位二进制数可用（）位十六进制数来表示A.1B.2C.3D.47.集成优先编码器，例如74LS147（10线-4线编码器），它有（）A.4个输入端，16个输出端B.16个输入端，4个输出端C.4个输入端，10个输出端D.10个输入端，4个输出端8.仅具有保持和翻转功能的触发器是（）A.JK触发器B.RS触发器C.D触发器D.T触发器9.同步计数器的特点是（）A.计数速度快，工作频率高B.计数速度慢，工作频率高C.计数速度快，工作频率低D.计数速度慢，工作频率低10.在半导体中加入（）元素可形成N型半导体A.五价B.四价C.三价D.二价11.反相输入比例运放电路图为下图中的（）12.OTL 功率放大电路的理想最大效率为（ ） A.50%B.60%C.78%D.100%13.三端式稳压器W7812构成的单电源电压输出串联型稳压电源。
其输出电压为（ ） A.12VB.-12VC.8VD.-8V14.8线-3线优先编码器的输入为I3和I5，当优先级别最高的I7有效时，其输出012Y Y Y ⋅⋅的值是（ ）A.111B.010C.000D.10115.主要用于暂保存信息的是（ ） A.显示器B.编码器C.译码器D.寄存器16.国产二极管标有2CZ54D ，此二极管为（ ） A.N 型锗材料B.P 型锗材料C.N 型硅材料D.P 型硅材料17.逻辑等式A+A B=（ ） A.A+BB. A BC. A +BD.A+B18.下列关于发光二极管说法正确的是（ ）. A.将光信号转换为光信号 B.将光信号转换为电信号 C.将电信号转换为电信号D.将电信号转换为光信号19.集成运放的理想化条件是（ ）（注：A od 为开环增益，r id 为输入阻抗，r od 为输出阻抗，K CM 为共模抑制比）A. A od 趋于无穷大，r id 趋于无穷大，r od 趋于零，K CM 趋于无穷大B. A od 趋于零，r id 趋于零，r od 趋于无穷大，K CM 趋于零C. A od 趋于无穷大，r id 趋于零，r od 趋于无穷大，K CM 趋于无穷大D.以上答案都不正确20.下列不属于时序逻辑电路的是（ ） A.计数器B.触发器C.寄存器D.编码器二、判断题（本大题共15小题，每小题2分，共30分。

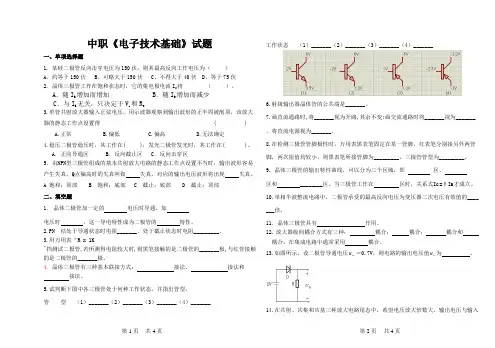

中职《电子技术基础》期中考试题
