数字电子技术基础试卷试题答案汇总一、填空题（每空1分，共20分）1、逻辑代数中3种基本运算是 ， ， 。
2、逻辑代数中三个基本运算规则 ， ， 。
3、逻辑函数的化简有 ， 两种方法。
4、A+B+C= 。
5、TTL 及非门的u I ≤U OFF 时，及非门 ，输出 ，u I ≥U ON 时，及非门 ，输出 。
6、组合逻辑电路没有 功能。
7、竞争冒险的判断方法 ， 。
8、触发器它有 稳态。
主从RS 触发器的特性方程 ， 主从JK 触发器的特性方程 ，D 触发器的特性方程 。
二、 选择题（每题1分，共10分）1、相同为“0”不同为“1”它的逻辑关系是 （ ） A 、或逻辑 B 、及逻辑 C 、异或逻辑2、Y （A ，B ，C ，）=∑m （0，1，2，3）逻辑函数的化简式 （ ） A 、Y=AB+BC+ABC B 、Y=A+B C 、Y=A3、 A 、Y=AB B 、Y 处于悬浮状态 C 、Y=B A +4、下列图中的逻辑关系正确的是 （ ） A.Y=B A + B.Y=B A + C.Y=AB5、下列说法正确的是 （ ） A 、主从JK 触发器没有空翻现象 B 、JK 之间有约束 C 、主从JK 触发器的特性方程是CP 上升沿有效。
6、下列说法正确的是 （ ）A 、同步触发器没有空翻现象B 、同步触发器能用于组成计数器、移位寄存器。
C 、同步触发器不能用于组成计数器、移位寄存器。
7、下列说法是正确的是 （ ）A 、异步计数器的计数脉冲只加到部分触发器上B 、异步计数器的计数脉冲同时加到所有触发器上 C 、异步计数器不需要计数脉冲的控制8、下列说法是正确的是 （ ）A 、施密特触发器的回差电压ΔU=U T+-U T-B 、施密特触发器的回差电压越大，电路的抗干扰能力越弱 C 、施密特触发器的回差电压越小，电路的抗干扰能力越强9、下列说法正确的是（）A、多谐振荡器有两个稳态B、多谐振荡器有一个稳态和一个暂稳态C、多谐振荡器有两个暂稳态10、下列说法正确的是（）A、555定时器在工作时清零端应接高电平B、555定时器在工作时清零端应接低电平C、555定时器没有清零端三、判断题（每题1分，共10分）1、A+AB=A+B （）2、当输入9个信号时，需要3位的二进制代码输出。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑门是（）。
A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪个不是TTL逻辑门的类型？（）A. 与非门B. 或非门C. 同或门D. 非门答案：C3. 一个D触发器的初始状态为1，当输入D=0时，时钟脉冲上升沿到达后，输出Q的状态为（）。
A. 0B. 1C. 不确定D. 无变化答案：A4. 以下哪个逻辑表达式是正确的？（）A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案：B5. 一个4位二进制计数器，从0000开始计数，当计数到1111时，下一个状态是（）。
A. 0000B. 1000C. 10000D. 0111答案：A6. 在数字电路中，若要实现一个逻辑函数，下列哪种方法最为经济？（）A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案：A7. 一个三态输出门，当控制端为高电平时，输出状态为（）。
A. 高阻态B. 低电平C. 高电平D. 低阻态答案：C8. 以下哪个是BCD码的特点？（）A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案：A9. 在数字电路中，一个反相器的逻辑功能是（）。
A. 与B. 或C. 非D. 异或答案：C10. 一个JK触发器在时钟脉冲上升沿到达时，如果J=1，K=0，则触发器的状态（）。
A. 保持不变B. 翻转C. 置0D. 置1答案：D二、填空题（每题2分，共20分）1. 一个2输入的与门，当两个输入都为1时，输出为______。
答案：12. 在数字电路中，一个D触发器的D端输入为0，时钟脉冲上升沿到达后，输出Q的状态为______。
答案：03. 一个4位二进制计数器，如果初始状态为0101，下一个状态为______。
数字电子技术试题及答案(题库)
数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
《数字电子技术基础》试题及参考答案_shijuan1
试卷一一、填空题（每空1分，共20分）1、与非门的逻辑功能为。
（全1出0，有0出1）2、数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。
3、三态门的“三态”指，和。
4、逻辑代数的三个重要规则是、、。
5、为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S为电平有效7、在进行A/D转换时，常按下面四个步骤进行，、、、。
二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。
A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。
A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。
A、Y=A+B；B、Y=AB；C、Y=BA+；D、Y=AB4、十二进制加法计数器需要（）个触发器构成。
A、8；B、16；C、4；D、35、逻辑电路如右图，函数式为（）。
A、F=AB+C；B、F=AB+C；AB+；D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为（）A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有（），74LS148编码器有（）A、三个输入端，三个输出端；B、八个输入端，八个输出端；C、三个输入端，八个输出端；D、八个输入端，三个输出端。
8、单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。
（×）2、对于MOS门电路多余端可以悬空。
（×）3、计数器的模是指对输入的计数脉冲的个数。
（×）4、JK触发器的输入端J 悬空，则相当于J = 0。
（×）5、时序电路的输出状态仅与此刻输入变量有关。
数字电子技术试题集及答案

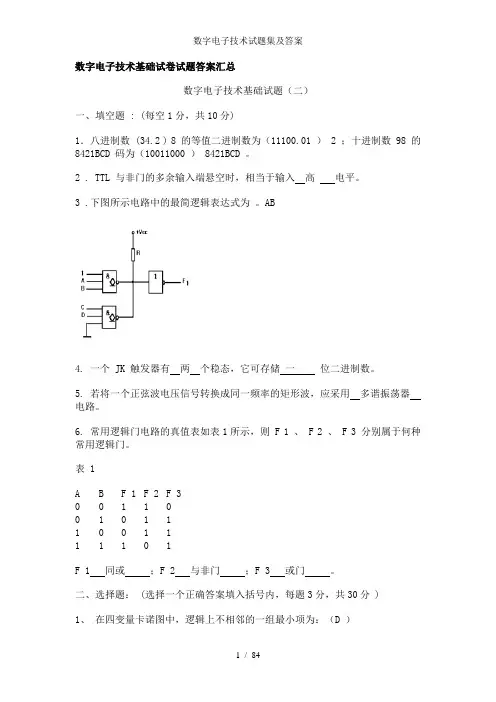

数字电子技术基础试卷试题答案汇总数字电子技术基础试题（二）一、填空题 : (每空1分，共10分)1．八进制数 (34.2 ) 8 的等值二进制数为（11100.01 ） 2 ；十进制数 98 的8421BCD 码为（10011000 ） 8421BCD 。
2 . TTL 与非门的多余输入端悬空时，相当于输入高电平。
3 .下图所示电路中的最简逻辑表达式为。
AB4. 一个 JK 触发器有两个稳态，它可存储一位二进制数。
5. 若将一个正弦波电压信号转换成同一频率的矩形波，应采用多谐振荡器电路。
6. 常用逻辑门电路的真值表如表1所示，则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门。
表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 同或；F 2 与非门；F 3 或门。
二、选择题： (选择一个正确答案填入括号内，每题3分，共30分 )1、在四变量卡诺图中，逻辑上不相邻的一组最小项为：（D ）A、m 1与m 3B、m 4与m6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为：（B ）A 、 A+BC ；B 、（ A+B ）C ； C 、 A+B+C ；D 、 ABC ；3、半加器和的输出端与输入端的逻辑关系是（D ）A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是３ / ８线译码器，译码器为输出低电平有效，若输入为 A 2 A 1 A 0 =101 时，输出：为（B ）。
A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是（A ）。
A、编码器B、寄存器C、触发器D、计数器6．存储容量为8K×8位的ROM存储器，其地址线为（C ）条。
A、8B、12C、13D、147、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时，输出电压为（C ）V。
数字电子技术基础题库及答案
试题库及答案试卷一一．基本概念题（一）填空题（共19分，每空1分）1．按逻辑功能的不同特点，数字电路可分为和两大类。
2．在逻辑电路中，三极管通常工作在和状态。
3．（406）10=（）8421BCD4．一位数值比较器的逻辑功能是对输入的数据进行比较，它有、、三个输出端。
5．TTL集成JK触发器正常工作时，其d R和d S端应接电平。
6．单稳态触发器有两个工作状态和，其中是暂时的。
7．一般ADC的转换过程由、、和4个步骤来完成。
8．存储器的存储容量是指。
某一存储器的地址线为A14～A0，数据线为D3～D0，其存储容量是。
（二）判断题（共16分，每题2分）1．TTL或非门多余输入端可以接高电平。
（）2．寄存器属于组合逻辑电路。
（）3．555定时器可以构成多谐振荡器、单稳态触发器、施密特触发器。
（）4．石英晶体振荡器的振荡频率取决于石英晶体的固有频率。
（ ）5．PLA 的与阵列和或阵列均可编程。
（ ）6．八路数据分配器的地址输入（选择控制）端有8个。
（ ）7．关门电平U OFF 是允许的最大输入高电平。
（ ）8．最常见的单片集成DAC 属于倒T 型电阻网络DAC 。
（ ）（三） 选择题（共16分，每题2分）1．离散的，不连续的信号，称为（ ）。
A ．模拟信号 B.数字信号2．组合逻辑电路通常由（ ）组合而成。
A ．门电路 B.触发器 C.计数器3．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。
A ．111 B.010 C.000 D.1014．十六路数据选择器的地址输入（选择控制）端有（ ）个。
A ．16 B.2 C.4 D.85．一位8421BCD 码译码器的数据输入线与译码输出线的组合是（ ）。
A ．4:6 B.1:10 C.4:10 D.2:46．常用的数字万用表中的A/D 转换器是（ ）。
A ．逐次逼近型ADC B.双积分ADC C.并联比较型ADC7．ROM 属于（ ）。
数字电子技术试题及答案题库
《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷 题 号 一 二 三 四（1） 四（2） 四（3） 四（4） 总 分 得 分一、填空题（每空1分，共20分）1.?有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。
2.三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ ）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有（ ）根地址线，有（ ）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。
11. 下图所示电路中， Y 1＝（ ）；Y 2 ＝（ ）；Y 3 ＝（ ）。
12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。
二、单项选择题（本大题共15小题，每小题2分，共30分） （在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
大学课程《数字电子技术基础》试题及答案
大学课程《数字电子技术基础》试题及答案一、填空题时序逻辑电路1.所谓时序逻辑电路是指电路的输出不仅与当时的有关，而且与电路的有关。
答：输入，历史状态2.含有触发器的数字电路属于逻辑电路。
答：时序3.计数器按照各触发器是否同时翻转分为式和式两种。
答：同步，异步4.某计数器状态转换图如图,该电路为________进制计数器。
答：55.某计数器的输出波形如图1所示，该计数器是进制计数器。
答：56. N个触发器可以构成最大计数长度（进制数）为的计数器。
答： 2N7．若要构成七进制计数器，最少用个触发器，它有个无效状态。
答： 3 18.若要构成十进制计数器，至少用个触发器，它有个无效状态。
答：4 69.串行传输的数据转换为并行传输数据时，可采用寄存器。
答：移位10.组成计数器的各个触发器的状态，能在时钟信号到达时同时翻转，它属于计数器。
答：同步11.组成计数器的各个触发器的状态，在时钟信号到达时不能同时翻转，它属于计数器。
答：异步12.两片中规模集成电路10进制计数器串联后，最大计数容量为（）位。
答：10013．驱动共阳极七段数码管的译码器的输出电平为（）有效。
答：低二、选择题时序逻辑电路1.时序逻辑电路中一定包含。
A、触发器B、组合逻辑电路C、移位寄存器D、译码器答：A2.在同步计数器中，各触发器状态改变时刻（）。
A、相同B、不相同C、与触发器有关D、与电平相同答：A3.同步时序逻辑电路和异步时序逻辑电路比较，其差别在于后者。
A.没有触发器B. 没有统一的时钟脉冲控制C.没有稳定状态D. 输出只与内部状态有关答：B4.有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（）。
A. 1011--0110--1100--1000--0000B. 1011--0101--0010--0001--0000C. 1011--1100--1101--1110--1111D. 1011--1010--1001--1000—0111答：A Array 5.某计数器的状态转换图如右：其计数的容量为( )A．8 B. 5C. 4D. 3答：B6．同步时序逻辑电路和异步时序逻辑电路比较，其差别在于后者。
(完整word版)【数字电子技术基础】试题和答案
《数字电子技术基础》一、填空题（每空1分，共5分）1．十进制9用余3码表示为 1100 。
2． 逻辑函数Y=A （B+C ），其反函数Y =C B A +。
对偶函数Y ’= A + BC 。
3． OC 门在实际使用时必须在输出端外接 负载电阻和电源 。
4. 设计模值为30的计数器至少需要 5 级触发器。
二、选择题（每题2分，共10分）1． 逻辑函数的描述有多种，下面 B 描述是唯一的。
A.逻辑函数表达式B.卡诺图C.逻辑图D. 文字说明 2． 一只四输入与非门，使其输出为0的输入变量取值组合有 D 种。
A.15B.8C.7D.1 3. 可用来暂时存放数据的器件是 B 。
A.译码器B.寄存器C.全加器D.编码器 4． D 可用来自动产生矩形脉冲信号。
A.施密特触发器B.单稳态触发器C.T 触发器D. 多谐振荡器 5． 单稳态触发器的主要用途是 C 。
A.整形、延时、鉴幅B. 整形、鉴幅、定时C.延时、定时、整形D.延时、定时、存储三、化简题（每题5分、共10分）用卡诺图化简下列逻辑函数，要求用与或式。
⒈ D C A D C A C B A D C ABD ABC Y +++++= 解：D A D C A D C A C B A D C ABD ABC Y +=+++++=得分 评卷人 复查人得分 评卷人 复查人得分 评卷人 复查人⒉ ∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d m Y解：BD BC A d m Y ++=+=∑∑)15,14,13,12,11,10()9,8,7,6,5(四、分析题（共30分）1．（本题10分）分析电路，要求给出最简的与或逻辑表达式。
解：⒈逐级写表达式并化简：（6分）C B A B A C B B A B A BC B A BC B A Y +=+⋅+=⋅⊕=+⊕=)()()(⒉列真值表：（2分）A B C Y 0 0 00 0 1 0 1 00 0 1得分 评卷人 复查人0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 0 0⒊逻辑功能：（2分）当C 为0时，输出Y 为两输入A 、B 异或，当C 为1时，输出Y 为A ·B 。
数电试题及答案
数电试题及答案# 数字电子技术基础试题及答案## 一、选择题1. 题目：数字电路中最基本的逻辑关系是（）。
- A. 与逻辑- B. 或逻辑- C. 非逻辑- D. 异或逻辑答案：AC2. 题目：在数字电路中，以下哪个不是逻辑门的类型？ - A. AND门- B. OR门- C. NOT门- D. ADD门答案：D3. 题目：以下哪个是组合逻辑电路的特点？- A. 有记忆功能- B. 无记忆功能- C. 需要时钟信号- D. 需要电源答案：B## 二、填空题1. 题目：在数字电路中，一个基本的逻辑门至少需要____个输入端。
答案：22. 题目：触发器是一种具有______功能的逻辑电路。
答案：记忆3. 题目：在数字电路设计中，使用______可以减少噪声对电路的影响。
答案：滤波器## 三、简答题1. 题目：请简述什么是二进制数，并给出一个二进制数到十进制数的转换例子。
答案：二进制数是一种数制系统，它只使用两个数字：0和1。
在二进制数中，每一位的权重是2的幂次方，从右到左依次增加。
例如，二进制数1011转换为十进制数的过程如下：- 1 * 2^3 = 8- 0 * 2^2 = 0- 1 * 2^1 = 2- 1 * 2^0 = 1- 8 + 0 + 2 + 1 = 112. 题目：解释什么是同步时序逻辑电路，并简述其特点。
答案：同步时序逻辑电路是一种在统一时钟信号控制下工作的数字电路。
其特点是电路的状态转换完全依赖于时钟信号的上升沿或下降沿，这保证了电路的同步操作，减少了由于时钟偏差引起的不确定性。
## 四、计算题1. 题目：给定一个逻辑表达式 Y = A'B + AB'，求当 A = 1, B = 0时，Y 的值。
答案：首先，根据给定的 A 和 B 的值，我们可以计算 A' 和 B'： - A' = NOT A = NOT 1 = 0- B' = NOT B = NOT 0 = 1然后，将这些值代入逻辑表达式 Y：- Y = A'B + AB' = 0 * 0 + 1 * 1 = 0 + 1 = 1## 五、应用题1. 题目：设计一个简单的数字电路，实现一个四人投票系统，其中每个人可以投赞成票（1）或反对票（0）。
数字电子技术试题及答案
数字电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点：A. 抗干扰能力强B. 集成度高C. 功耗高D. 可靠性高3. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 悬空D. 随机状态4. 在数字电路设计中，以下哪个不是常用的逻辑门：A. NAND门B. NOR门C. XOR门D. AND-OR-NOT门5. 一个D触发器的初始状态为0，当输入D=1时，时钟信号上升沿触发后，Q端的输出状态为：A. 0B. 1C. 保持不变D. 翻转6. 在数字电路中，计数器的主要功能是：A. 放大信号B. 存储信息C. 计数和分频D. 逻辑判断7. 下列哪个不是触发器的类型：A. SR触发器B. JK触发器C. D触发器D. 三态触发器8. 在数字电路中，一个4位二进制计数器最多可以计数到：A. 4B. 8C. 16D. 329. 一个简单的数字钟电路至少需要多少个计数器：A. 1B. 2C. 3D. 410. 在数字电路中，以下哪个不是同步计数器的特点：A. 所有触发器的时钟信号同步B. 计数速度快C. 结构复杂D. 计数精度高答案：1-5 B A B B B；6-10 C D C B C二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门E. 同或门2. 下列哪些是数字电路的优点：A. 集成度高B. 功耗低C. 抗干扰能力强D. 易于实现大规模集成E. 易于设计和测试3. 触发器的类型包括：A. SR触发器B. JK触发器C. D触发器D. T触发器E. 三态触发器4. 计数器的计数方式包括：A. 同步计数B. 异步计数C. 双向计数D. 递增计数E. 递减计数5. 以下哪些是数字电路设计中常用的优化方法：A. 逻辑简化B. 门电路优化C. 布局优化D. 时序优化E. 电源管理优化答案：1 ABCDE；2 ABCDE；3 ABCD；4 ABCE；5 ABCDE三、填空题（每空1分，共10分）1. 在数字电路中，最基本的逻辑关系包括______、______和非逻辑。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、选择题（共10题，每题2分，共20分）1. 以下哪个不是数字电子技术的基本组成部分？A. 逻辑门B. 计数器C. 模拟电路D. 地址译码器答案：C2. 下列哪个不是数字信号的特点？A. 离散B. 可逼近C. 定常D. 自补偿答案：D3. 在输出位备选的半加器中，按照大端法标识，S和C表示（）A. 两个输入并且输出B. 和输入X、Y相关的一个输入和一个输出端C. 两个输入和一个输出端D. 一个输入和一个输出端答案：C4. 如图所示，用所给的逻辑门组合电路，若输入A、B分别为1、0，则输出Y的真值表达式是（）A. A + BB. ABC. A - BD. A/B答案：A5. 下列哪个不属于触发器的类型？A. D触发器B. T触发器C. JK触发器D. MS触发器答案：D6. 在数字系统中，当输入的激励信号是一个脉冲信号时，输出的响应包括（）A. 自动输出B. 行波C. 驻波D. 绝对值答案：B7. X = AB + CD，可以化简为A. X = (A + C)(C + D)B. X = (AC + CD)(CD)C. X = (ACD)(CD)D. X = (ACD)答案：D8. 在字长为8位的字级操作中，运算结果已知，现有A = 10101010，B = 01010101，若用A、B进行按位异或运算，结果为（）A. 10101010B. 11111111C. 00000000D. 01010101答案：B9. 一个加法器的两个输入都为0，则请问输出是否为0？A. 是B. 否答案：A10. 将输出信号复制回输入端，称为（）A. 反馈B. 进位C. 脉冲D. 主导答案：A二、填空题（共5题，每题4分，共20分）1. 在数字电路中，与门的基本逻辑操作是______________。
答案：乘法2. 在加法器中，当加法的结果超出了加法器的位宽时，称为_____________。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 同或、异或、非2. 一个二进制数1011转换为十进制数是多少？A. 9B. 10C. 11D. 123. 下列哪个不是数字电路的特点？A. 速度快B. 稳定性好C. 可编程D. 体积大4. 逻辑门电路中的“与门”（AND gate）的输出为高电平的条件是什么？A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平5. 触发器的主要用途是什么？B. 进行算术运算C. 进行逻辑判断D. 放大信号6. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 没有记忆功能C. 需要时钟信号D. 可以进行数据存储7. 一个完整的数字系统通常包括哪些部分？A. 微处理器、存储器、输入/输出接口B. 微处理器、电源、输入/输出接口C. 存储器、电源、输入/输出接口D. 微处理器、存储器、显示器8. 以下哪个是数字电路中的计数器的功能？A. 计数B. 分频C. 放大D. 编码9. 一个数字电路设计中，若要实现一个逻辑表达式 A'BC + AB'C'，应该使用哪种逻辑门？A. 与门B. 或门C. 非门D. 异或门10. 以下哪个是数字电路中的寄存器的功能？B. 进行算术运算C. 进行逻辑判断D. 放大信号二、填空题（每题2分，共20分）11. 数字电路中最基本的逻辑关系包括________、________和________。
12. 一个二进制数1101转换为十进制数是________。
13. 数字电路与模拟电路相比，具有________、________和________等优点。
14. 在数字电路中，若要实现一个逻辑表达式 A + B，应该使用________门。
15. 触发器是一种________电路，用于存储________。
数电试题及答案(五套)
《数字电子技术基础》试题一一、 填空题（22分 每空2分）1、=⊕0A , =⊕1A 。
2、JK 触发器的特性方程为： 。
3、单稳态触发器中,两个状态一个为 态，另一个为 态.多谐振荡器两个状态都为 态， 施密特触发器两个状态都为 态.4、组合逻辑电路的输出仅仅只与该时刻的 输入 有关，而与 电路原先状态 无关。
5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 。
6、一个四选一数据选择器，其地址输入端有 个。
二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。
列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）A B C R Y G0 0 0 0 0 1 0 1 00 1 11 0 0 1 0 1 1 1 0 1 1 1 1 1 0 0 1 00 1 01 0 00 1 01 0 0 1 0 0 0 0 11）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、绿三个批示灯的 状态，“1”表示亮，“0”表示灭。
数字电子技术试题及答案
数字电子技术试题及答案### 数字电子技术试题及答案#### 一、选择题1. 数字电路中，最基本的逻辑关系是：- A. 与逻辑- B. 或逻辑- C. 非逻辑- D. 异或逻辑答案： A2. 以下哪个不是数字电子技术中的逻辑门：- A. AND门- B. OR门- C. NOT门- D. ADD门答案： D3. 在数字电路中，触发器的主要用途是：- A. 存储信息- B. 放大信号- C. 转换信号- D. 滤波答案： A4. 以下哪个是组合逻辑电路的特点：- A. 有记忆功能- B. 无记忆功能- C. 需要时钟信号- D. 需要电源答案： B5. 在数字电路中，一个二进制数“1010”转换为十进制数是：- A. 8- B. 10- C. 14- D. 16答案： C#### 二、简答题1. 简述数字电路与模拟电路的区别。
- 数字电路主要处理数字信号，以二进制形式表示，具有离散性、抗干扰性强、易于集成等特点。
模拟电路则处理模拟信号，以连续变化的电压或电流表示，适合处理连续变化的物理量。
2. 解释什么是二进制数，并给出一个例子。
- 二进制数是一种数制，使用两个数字0和1来表示所有数值。
例如，二进制数“1101”表示十进制数13。
3. 描述一个基本的逻辑门如何工作。
- 一个基本的逻辑门，如AND门，接收两个或多个输入信号，并根据其逻辑功能产生一个输出信号。
例如，AND门只有在所有输入都为高电平时才输出高电平。
#### 三、计算题1. 给定逻辑表达式 Y = A'B + AB'，求当A=0, B=1时的Y值。
- 首先计算A'和B'的值，A' = 1，B' = 0。
然后将这些值代入表达式，Y = 1*1 + 0*0 = 1。
2. 一个4位二进制计数器从0000开始计数，求它第10次计数后的二进制状态。
- 4位二进制计数器的计数序列是0000, 0001, 0010, 0011, 0100, 0101, 0110, 0111, 1000, 1001。
(完整版)数字电子技术试题及答案(题库)
数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
数电试题及答案
《数字电子技术基础》试题一一、 填空题（22分 每空2分）1、=⊕0A , =⊕1A 。
2、JK 触发器的特性方程为： 。
3、单稳态触发器中,两个状态一个为 态，另一个为 态.多谐振荡器两个状态都为 态， 施密特触发器两个状态都为 态.4、组合逻辑电路的输出仅仅只与该时刻的 有关，而与 无关。
5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 。
6、一个四选一数据选择器，其地址输入端有 个。
二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m（0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。
列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。
（8分）六、分析画图题(8分)V作用下，输出电压的波形和电压传输特性画出下图所示电路在i《数字电子技术基础》试题一答案一、填空题（22分每空2分） 1、A ， 2、n n n Q K Q J Q +=+13、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、6、两二、化简题（15分 每小题5分）1）Y （A,B,C,D ）=∑m（0,1,2,3,4,5,6,7,13,15）=BD A +2) AC AD B A d m D C B A L++=+=∑∑)11,10,9,3,2,1()15,14,13,0(),,,(3)0)(),,(__________________________________________________________________________________=+++=++++=+++=A BC B A B A AB BC B A B A B A ABC B A C B A F三、画图题(10分 每题5分) 1、 2、四、分析题(17分) 1、（6分）B A L ⊕= 2、（11分）五进制计数器五、设计题(28分) 1、（20分）1）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、绿三个批示灯的 状态，“1”表示亮，“0”表示灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电子技术基础期末考试试卷课程名称 数字电子技术基础 B 卷 考试形式 闭卷 考核类型 考试 本试卷共 3 大题，卷面满分100分，答题时间120分钟。
一、填空题：（每题2分，共10分）1. 时序逻辑电路一般由 和两分组成。
2. 十进制数（56）10转换为二进制数为 和十六进制数为 。
3. 串行进位加法器的缺点是 ，想速度高时应采用 加法器。
4. 多谐振荡器是一种波形 电路，它没有稳态，只有两个 。
5. 用6个D 触发器设计一个计数器，则该计数器的最大模值M= 。
二、化简、证明、分析综合题：（每小题10分，共70分）1．写出函数F (A,B,C,D) =A B C D E ++++的反函数。
=F2．证明逻辑函数式相等：()()++++=+BC D D B C AD B B D3．已知逻辑函数F= ∑（3,5,8,9，10，12）+∑d(0,1,2) （1）化简该函数为最简与或式：（2）画出用两级与非门实现的最简与或式电路图：4．555定时器构成的多谐振动器图1所示，已知R1=1KΩ，R2=8.2KΩ，C=0.1μF。
试求脉冲宽度T，振荡频率f和占空比q。
图15．某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为什么状态 时，1Y 、6Y 分别才为低电平（被译中）。
图26．触发器电路就输入信号的波形如图3所示，试分别写出D 触发器的Q 和Q1的表达式，并画出其波形。
图3………………………密……………………封…………………………装…………………订………………………线………………………D= Q n+1= Q1=7. 已知电路如图4所示，试写出:①驱动方程；②状态方程；③输出方程；④状态表；⑤电路功能。
图4三、设计题：（每10分，共20分）1．设计一个三变量偶检验逻辑电路。
当三变量A 、B 、C 输入组合中的“1” 的个数为偶数时F=1，否则F=0。
选用8选1数选器或门电路实现该逻辑电路。
要求：（1）列出该电路F(A,B,C)的真值表和表达式； （2）画出逻辑电路图。
A B C F2．试用74161、3-8译码器和少量门电路，实现图5所示波形VO1、VO2，其中CP为输入波形。
要求：（1）列出计数器状态与V01、 V02的真值表；（2）画出逻辑电路图。
图574161十六进制计数器功能表数字电路期末考试试卷评分标准课程名称 数字电子技术基础 B 卷一、填空题：（每题2分，共10分）1. 存储电路 ， 组合电路 。
2. 111000 ， 383. 速度慢 ，超前进位4. 产生，暂稳态5. 32二、化简、证明、分析综合题：（每小题10分，共70分）1．解：2． 证明：左边F 3()43A B C D E A B C D E AB AC A D E =++++--------------=•+++--------------=++--------------分分分()()33()(1 )22BC D B C AD B BC D BAD CAD BC BC BC D BA CA B D =++++--------------=++++--------------=++++--------------=+-------------------------=-∴右分分分边分原式成立3．解：（1）化简该函数为最简与或式：解：填对卡诺图-----------2分圈对卡诺图-----------2分由卡诺图可得：F A B A C D A C D B C B D =++++------------------------------2分（2）画出用两级与非门实现的最简与或式电路图：11F A B A C D A C D B C B DF A B A C D A C D B C B D F A B A C D A C D B C B D =++++=++++-------------=••••---------------分分则可得电路图如下：------------------------------------------------2分4．解：T 1=0.7（21R R +）·C=0.7⨯（1+8.2）⨯103⨯0.1⨯10-6=0.644ms ---2分T=0.7（212R R +）·C=0.7⨯（1+2⨯8.2）⨯103⨯0.1⨯10-6=1.218ms---3分f=KHZ HZ T 821.082110218.1113==⨯=------------------------3分 q=52218.1644.0221211≈=++=R R R R T T % ---------------------------------2分 5．解：1232101726534312316210(,,)21100~72,,001110i i i i iY S S S m m A A A S A S A A S A A S S S Y m i A A A Y Y =------------------===+----------------=====-----------------------------=为的最小项分图中 ， ， 分当，时：分当和时和分别被选中-------------------7654316210167654321011100,,0011101110000111100110A A A A A A A A Y Y A A A A A A A A Y Y ======∴=-----1分既：；，，，时，且和时和分别被选中；-------------------------2分 当和时和分别被选中------2分6．解：D=A -------------------------------------------------------------------------1分Q n+1=D=A------------------------------------------------------------------2分Q1QOE QOE=+-------------------------------------------------------------------2分设触发器初始状态为0态，波形如图3所示。
图37. 解：①驱动方程：②状态方程：nnnn QQKQJQ1=+=+1111110101()()n n n n n n nQ J Q K Q Q X Q Q X Q+=+=⊕+⊕（2分）③输出方程：nn QQY1=0011012J KJ K X Q====⊕（分）-----------------------------------------（1分）④状态表：--------------------------------------------------------------------（3分）⑤从状态表可得：为受X控制的可逆4进制值计数器。
-----------------------------（2分）三、设计题：（每10分，共20分）1．解：（1）依题意得真值表如下:--------------------------3分NO A B C F000 11001 02010 03011 14100 05101 16110 17111 0（2）由真值表可得：-----------------------------------------------------------3分 0356m m m m F F A B C A B C A B C A B C=+++=+++（3） 选用8选1数选器实现该逻辑电路如下：-----------------4分2.解：（1） 从波形图上可得：该电路有5个状态，且电路为上升沿触发，电路为穆尔型时序电路。
任取74161累加计数中的5个状态，这里取0000至0100共5个状态，任取一种映射得计数器状态与V01、 V02的真值表如下：-----------------------------3分（2）从真值表得：0111020202V m m V m m m m ===+=•-------------------------------------------1分 用138实现该函数，当使能端失效时：0111102020202V m m Y V m m m m Y Y ====+=•=•--------------------1分保持权位一致性：得323122,11,00,0,1,Q S S S Q A Q A Q A ======其中74161构成5进制加法计数器，-------------------------------------------------1分得逻辑电路图如下：-----------------------------------------------4分。
