《机械基础》试卷 (带答案)

《机械基础》期中考试试卷题号 一 二 三 四 五 总分 分值 16 18 14 29 13 90 得分得分 阅卷人一、单项选择题(每小题2分,共16分)题号 1 2 3 4 5 6 7 8 答案1.金属材料的硬度越高,则材料的( )A.韧性越好B.耐磨性越好C.塑性越好D.易于加工 2.机械制造中,合理选材是很重要的一个方面,必须从零件的工作条件、受力条件、失效形式及经济性等多方面充分考虑,如制造机床的床身、底座等受力不大、需耐磨、减震的零件时,一般应选用( )A.灰铸铁B.合金钢C.碳素钢D.特种性能钢 3.在连接长度相等的条件下,下列键连接承载能力最低的是( )。
A.普通平键连接 B.半圆键连接 C.导向平键连接 D.普通楔键连接 4.加工轴上的螺纹时,应设有螺尾退力槽,是因为( )。
A.装配方便 B.减少应力集中 C.加工方便 D.为轴向定位 5.两轴相交某一角度的传动,可选用( )。
A.固定式联轴器B.可移动式联轴器C.万向联轴器D.安全联轴器 6.下列实例中采用曲柄摇杆机构的是( )。
A.车轮联动机B.自卸货车C.旋转水泵D. 碎石机 7.能缓冲吸振,并能起到过载安全保护作用的传动是 。
( )A.带传动B.链传动C.齿轮传动D.蜗杆传动 8.下面属于液压系统控制元件的是( )A.电动机B.液压泵C.液压缸D.液压阀1.机器是人们根据某种使用要求而设计的一种执行机械运动的装置,通过对其各个组成部 分所发挥功能的分析,可以得出机器主要由以下哪几个部分组成( ) A.动力部分 B.传动部分 C.执行部分 D.辅助部分 E.控制部分2.金属材料在整个建筑材料中占了很大的比重,金属材料的力学性能包括( ) A.强度 B.塑性 C.硬度 D.冲击韧性 E.疲劳强度3.退火是一种应用广泛的热处理工艺,是将工件加热到临界点以上或在临界点以下某一温度保持一定时间后,以十分缓慢的冷却速度(炉冷、坑冷、灰冷)进行冷却的一种操作,钢通过退火处理后( )A.硬度提高B.塑性提高C.韧性提高D.残余内应力消除E. 利于切削加工4.改进轴的结构,降低应力集中,提高疲劳强度的措施有( )。
《机械基础》考试卷及答案

10、基圆
二、单项选择题
1. C 2.A 3. C 4. C 5.A 6. B 7. C 8.C 9. B 10.A三、1.× 2. ×3. √ 4. √ 5.×6. × 7. × 8. √ 9.√ 10.×
四、简答题
1、答:若干构件通过低副连接所组成的机构称作连杆机构。所有构件均在某一平面内运动或相互平行平面内运动的连杆机构称为平面连杆机构。
2、答:优点:
1). 工作可靠且寿命长
2). 适用速度和功率范围广
3). 保证传动比恒定不变,
4). 结构紧凑,效率高
5). 能用于空间任意两轴间的运动和动力的传递
3、答:半圆键的特点是键在轴槽中能绕其几何中心摆动,自动适应轮毂上键槽的斜度,装拆方便。但轴上的键槽较深,对轴的强度削弱较大,故一般用于轻载,尤其适用于锥形轴端部的连接。
《机械基础》课程考试试卷及答案
注:所有考试答案必须写在试卷上,否则无效。
《机械基础》课程考试试卷答案
一、填空
1.所有构件 ,低副
2、曲柄摇杆机构,双曲柄机构 ;双摇杆机构
3、无 ; 两侧面 ;有间隙
4、时间,生产效率
5、拨盘1 、 槽轮2 、 机架
6、 梯形 、 矩形 、 锯形
7、越大、越强
8、匀速,间歇
五、计算题
1.解:1)物块 B 的受力图。 2)球A 的受力图
3)滑轮C的受力图。2.Leabharlann :已知那么m=4mm
求 和中心距a.
解:因为,
又因为,
所以
a=240mm
3.已知,
解
又因为
故两齿轮是可以正确啮合。
机械基础答案

《机械基础》试卷(一)姓名_________ 准考证号_____________ 座位号_________ 得分____________一、填空(20)1、机器一般由_动力部分、传动部分、执行部分和控制部分组成。
2、普通V带的标记由型号、基准长度和标准编号三部分组成。
3、螺纹按照其用途不同,一般可分为连接螺纹和传动螺纹两大类。
4、一齿轮传动,主动轮齿数z l=32,从动轮齿数z2=80则传动比i = 2.5 。
若主动轮转速n l=1200r/min,则从动轮转速n2= 480r/min 。
5、轮系中的惰轮只改变从动轮的转动方向,而不改变主动轮与从动轮的传动比大小。
6、铰链四杆机构的急回特性可以节省空回行程,提高工作效率。
7、等速运动规律凸轮机构在从动件速度变化时将产生刚性冲击,因此只适用于凸轮作低速回转、从动件质量较小和轻载的场合。
8、制动器一般是利用摩擦力来降低机器运动部件的转速或使其停止的装置。
9、螺纹按牙型的不同,可分为三角形、梯形、锯齿形和矩形螺纹等。
10、链传动按用途可分为_传动链_ 、__输送链_ 和起重链。
11、为保证零件传扭,防止零件和轴向的相对转动,轴上的转动件要有固定,常用的固定方法有_键连接_和_过盈配合_,12、某平键标记为“键18×70GB1096-79”则该键的有效工作长度为 52 mm。
13、圆锥销因具有1:50锥度,因而具有高定位精度。
14、带传动的张紧装置通常采用调整中心距和使用张紧轮两种方法。
15、包角是指带与带轮接触弧所对的中心角。
对于平带传动,一般要求包角α≥ 150°;对于V带传动,一般要求包角α≥ 120°。
16、铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和时,则不论取哪一杆作为机架,均只能构成___双摇杆机构机构。
17、以两齿轮传动中心为圆心,通过节点所作的圆称为节圆。
18、常用的机械离合器有啮合式和摩擦式两种。
机械基础试卷-1(2)答案

一、填空题:(每空格1分,共20分)1、机构要能够动,自由度必须大于零,机构具有确定运动的条件是机构自由度必须大于零并且机构自由度数目与原动件数目相等。
2、两构件通过点或线接触组成的运动副称为高副;通过面接触组成的运动副称为低副。
4、机构中的相对静止件称为机架,机构中按给定运动规律运动的构件称为从动件。
5、构件是机构的____运动单元,零件是是机构的__制造_单元。
6、滚子从动件凸轮机构出现运动失真的原因是__理论轮廓曲线外凸时滚子半径大于理论7、铰链四杆机构可演化成为曲柄滑块机构、__导杆机构、摇块机构、定块机构四种基本类型。
8、在铰链四杆机构中,存在一个曲柄的条件是_最长杆与最短杆之和≦另外两杆之和、机架或连架杆中必有一杆为最短杆。
9、带传动由于过载引起的全面滑动称为打滑,而由于带的弹性变形和拉力差而引起的滑动称为弹性滑动。
10、渐开线上离基圆愈远的点,其压力角越大。
二、判断题(每题1分,共10分,对打“√”错打“×)得分评卷员1、机构具有确定相对运动的条件是机构的原动件个数与机构的自由度个数相等。
(×)2、铰链四杆机构具有急回特性的条件是行程速比系数K ≤ 1。
(×)3、四杆机构的压力角越大,则机构的运动性能越好。
(×)4、曲柄摇杆机构的死点位置与极限位置重合。
(×)5、四杆机构的传动角就是连杆与从动件的夹角。
(√)6、尖端从动件盘形凸轮的理论轮廓与工作轮廓不是同一条曲线。
(×)7、从动件的位移线图是凸轮轮廓设计的依据。
(√)8、传动的重合度越大,承载能力越强。
(√)9、齿轮插刀加工齿轮时,其运动由展成运动、切削运动、让刀运动组成。
(×)10、用齿条刀具切制轮齿时,如果实际极限啮合点B2低于理论极限啮合点N1时,则发生轮齿的根切。
(×)三、选择填空题(每空格1分,20分)1、构件是机构中(C )的单元;从动件行程速比系数为(E )时,机构得分评卷员具有急回特性。
《机械设计基础》习题(含答案)及答案

机械设计基础复习题(一)一、判断题:正确的打符号√,错误的打符号×1.在实际生产中,有时也利用机构的"死点"位置夹紧工件。
( )2. 机构具有确定的运动的条件是:原动件的个数等于机构的自由度数。
( ) 3.若力的作用线通过矩心,则力矩为零。
( )4.平面连杆机构中,连杆与从动件之间所夹锐角称为压力角。
( )5.带传动中,打滑现象是不可避免的。
( )6.在平面连杆机构中,连杆与曲柄是同时存在的,即只要有连杆就一定有曲柄。
( )7.标准齿轮分度圆上的齿厚和齿槽宽相等。
( )8.平键的工作面是两个侧面。
( )910.螺纹中径是螺纹的公称直径。
()1112.在运动副中,高副是点接触,低副是线接触。
1314151617 ( ) 18.代号为6205( )( ).直齿圆柱齿轮的正确啮合条件是相等,相等。
带传动设计中,为了限制带的弯曲应力,应对带轮的加以限制。
4.硬齿面齿轮常用渗碳淬火来得到,热处理后需要加工。
5.要将主动件的连续转动转换为从动件的间歇转动,可用机构。
6.轴上零件的轴向固定方法有、、、等。
7.常用的滑动轴承材料分为、、三类。
8.齿轮轮齿的切削加工方法按其原理可分为和两类。
9.凸轮机构按从动件的运动形式和相对位置分类,可分为直动从动件凸轮机构和凸轮机构。
10.带传动的主要失效形式是、及带与带轮的磨损。
11.蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。
闭式蜗杆传动必须进行以控制油温。
12.软齿面齿轮常用中碳钢或中碳合金钢制造,其中大齿轮一般经处理,而小齿轮采用处理。
13.若要将主动件的往复摆动转换为从动件的间歇转动,可用机构。
14.只传递扭矩而不受弯矩的轴称为,同时承受扭矩和弯矩的轴称为。
15.滑动轴承与轴颈表面直接接触的部分称为。
三、单项选择题1.作用在刚体上的二力平衡条件是( )。
A.大小相等、方向相反、作用线相同、作用在两个相互作用物体上B.大小相等、方向相反、作用线相同、作用在同一刚体上C.大小相等、方向相同、作用钱相同、作用在同一刚体上D.大小相等、方向相反、作用点相同2.下列机构中,不属于间歇机构的是( )。
《机械基础》 (2)选择题 客观题 期末试卷 试题和答案

《机械基础》2019-2020-2学期期中考试您的姓名: [填空题] *_________________________________您的班级 [单选题] *○19机电51班○19机电52班一、选择题,将正确答案的编号填在括号里。
(每题1分,共20分)1. 下列装置中,属于机器的是() [单选题] *A、内燃机(正确答案)B、台虎钳C、自行车D、剪刀2. 普通V带的横截面积为() [单选题] *A、矩形B、圆形C、等腰梯形(正确答案)D、不规则图形3. 在键连接中,()的工作面是两个侧面。
[单选题] *A、普通平键(正确答案)B、切向键C、楔键D、曲键4. 链的长度用节数表示,链节数最好取()。
[单选题] *A、偶数(正确答案)B、奇数C、任意数D、自然数5. 机构和机器的本质区别在于()。
[单选题] *A、.是否做功或实现能量转换(正确答案)B、是否由许多构件组合而成C、各构件间是否产生相对运动D、无区别6. 按国家标准,普通V带有()种型号。
[单选题] *A、六B、七(正确答案)C、八D、九7. 在相同的条件下,普通V带横截面尺寸(),其传递的功率也( )。
[单选题] *A、越小越大B、越大越小C、越大越大(正确答案)D、越小越小8. 窄V带的相对高度值与通V带的相对高度值相比,其数值() [单选题] *A、大(正确答案)B、小C、相同D、不确定9. 章V带已广泛应用于()且结构要求紧凄的机械传动中。
[单选题] *A、高速、小功率B、高速、大功率(正确答案)C、低速、小功率D、任何情况10. 广泛应用于紧固连接的螺纹是()螺纹。
[单选题] *A、.三角形(正确答案)B、矩形C、梯形D、锯齿形11. 普通螺纹的牙型为为()。
[单选题] *A、三角形(正确答案)B、梯形D、锯齿形12. 普通螺纹的公称直径是指螺纹的()。
[单选题] *A、小径B、中径C、大径(正确答案)13. 同一公称直径的普通螺纹可以有多种蝶距,其中中螺距()的为粗牙螺纹。
(完整版)机械设计基础试题及答案2

《机械设计基础》一、单项选择题(本大题共20小题,每小题2分,共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。
1.在如图所示的齿轮—凸轮轴系中,轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动,则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数,其表达式为( )A.σωω=-max min B.σωω=+max min2 C.σωωω=-max minm D.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低,且只承受较大的径向载荷时,宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴,其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中,若需要采用带传动时,应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时,宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时,其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中,轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) (注:下标t表示端面,a表示轴向,1表示蜗杆、2表示蜗轮)A.mt1=ma2, αt1=αa2,γ=βB.ma1=mt2, αa1=αt2,γ=βC.mt1=ma2, αt1=αa2,γ=-βD.ma1=ma2, αa1=αt2,γ=-β19.下列联轴器中,能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题,每小题1分,共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。
《机械基础》-试卷(带答案)

()12.模数m反映了齿轮轮齿的大小,模数越大,轮齿越大,齿轮的承载能力越大。()13.齿面点蚀是开式齿轮传动的主要失效形式。
()14.蜗杆传动具有传动效率高的特点.
()15.链传动可以在尘土飞扬.淋水。淋油等不良环境中工作。
得分
阅卷人
四、名词解释(每小题2分,共10分)
1。机械运动 2.动力 3。低副 4。面 5。高副
6.曲柄摇杆机构 7。大于零 8.双摇杆机构 9.摩擦力 10。两侧面
11。小 12。平行 13。紧边 14。连接 15.大径
16。导程是螺距的2倍 17。模数 18。大 19.蜗杆 20。闭式
二、选择题(每小题0.5分,共20分)
题号
1
2
3
4
5
6
7
35
36
37
38
39
40
答案
1.我们把各部分之间具有确定的相对运动构件的组合称为( )。
A。机器B。机构C.机械D。机床
2。机床的主轴是机器的().
A。动力部分B.工作部分C。传动部分D。自动控制部分
3.金属的( )越好,则它的锻造性能就越好。
A.强度B。塑性C。硬度D。韧性
4。下列关于合力与分力的描述哪一个是正确的( )。
12.曲柄摇杆机构( )
A.不能用于连续工作的摆动装置B。连杆作整周回转,摇杆作往复摆动
C。只能将连续转动变成往复摆动D。可将往复摆动变成连续转动
13.在有曲柄存在的条件下,若取最短边的邻边为机架,则形成( )。
A。曲柄摇杆机构B.双曲柄机构C。双摇杆机构D。 曲柄滑块机构
14。下列机构中具有急回特性的是( )。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

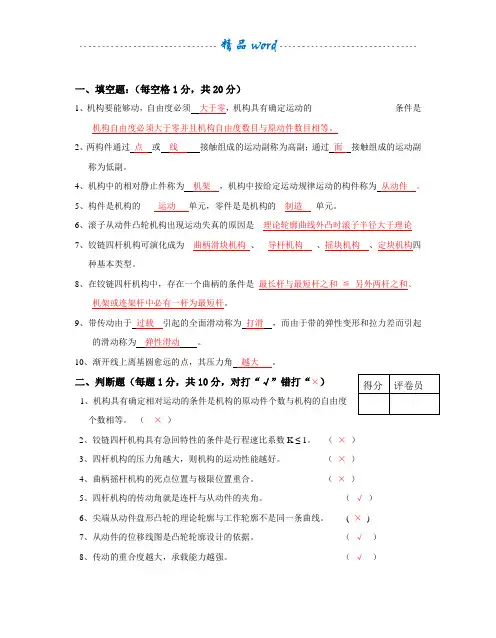

一、填空题:(每空格1分,共20分)
1、机构要能够动,自由度必须大于零,机构具有确定运动的条件是
机构自由度必须大于零并且机构自由度数目与原动件数目相等。
2、两构件通过点或线接触组成的运动副称为高副;通过面接触组成的运动副
称为低副。
4、机构中的相对静止件称为机架,机构中按给定运动规律运动的构件称为从动件。
5、构件是机构的____运动单元,零件是是机构的__制造_单元。
6、滚子从动件凸轮机构出现运动失真的原因是__理论轮廓曲线外凸时滚子半径大于理论
7、铰链四杆机构可演化成为曲柄滑块机构、__导杆机构、摇块机构、定块机构四
种基本类型。
8、在铰链四杆机构中,存在一个曲柄的条件是_最长杆与最短杆之和≦另外两杆之和、
机架或连架杆中必有一杆为最短杆。
9、带传动由于过载引起的全面滑动称为打滑,而由于带的弹性变形和拉力差而引起
的滑动称为弹性滑动。
10、渐开线上离基圆愈远的点,其压力角越大。
1、机构具有确定相对运动的条件是机构的原动件个数与机构的自由度
个数相等。
(×)
2、铰链四杆机构具有急回特性的条件是行程速比系数K ≤ 1。
(×)
3、四杆机构的压力角越大,则机构的运动性能越好。
(×)
4、曲柄摇杆机构的死点位置与极限位置重合。
(×)
5、四杆机构的传动角就是连杆与从动件的夹角。
(√)
6、尖端从动件盘形凸轮的理论轮廓与工作轮廓不是同一条曲线。
(×)
7、从动件的位移线图是凸轮轮廓设计的依据。
(√)
8、传动的重合度越大,承载能力越强。
(√)
9、齿轮插刀加工齿轮时,其运动由展成运动、切削运动、让刀运动组成。
(×)
10、用齿条刀具切制轮齿时,如果实际极限啮合点B2低于理论极限啮合点N1时,则发生
轮齿的根切。
(×)三、选择填空题(每空格1分,20分)
具有急回特性。
A、联接
B、制造
C、运动
D、K>0
E、K≥1
F、K>1
2、机构运动简图是(B ),机构示意图是(A )。
A、用构件和运动副的代表符号,表示出机构运动特征的图形。
B、按一定的比例,用构件和运动副的代表符号,表示出机构运动特征的图形。
3、具有确定运动的机构,其原动件数目应_ B ___自由度数。
A、大于;
B、等于;
C、小于。
4、摆动导杆机构中,当曲柄为主动件时,其导杆的传动角始终为_ B _。
A、900;
B、00;
C、450。
5、铰链四杆机构是按__ D __的不同形式分为三种基本型式的。
A、摇杆;
B、连架杆;
C、连杆;
D、曲柄。
6、缝纫机的脚踏板机构是以_ A ___为主动件的曲柄摇杆机构。
A、摇杆;
B、连杆;
C、曲柄。
7、一对心曲柄滑快机构,若以连杆为机架时,则将演化成__ C__机构
8、与平面连杆机构相比,凸轮机构的突出优点是_ C _。
A、能严格的实现给定的从动件运动规律;
B、能实现间歇运动;
C、能实现多种运动形式的变换;
D、传力性能好。
9、凸轮轮廓与从动件之间的可动联接是_ B ___。
A、移动副;
B、高副;
C、转动副;
D、可能是高副也可能是低副。
10、凸轮机构从动件作等速规律运动时会产生 A 冲击。
11、齿轮渐开线的形状取决于 B 。
A 、齿顶圆半径的大小;
B 、基圆半径的大小;
C 、分度圆半径的大小;
D 、压力角的大小。
12、对一个齿轮来说,__D _ ___不存在的。
A 、基圆;
B 、分度圆;
C 、齿根圆;
D 、节圆。
13、一对渐开线齿轮连续传动的条件是__D _ ___。
A 、模数要大;
B 、齿数要多
C 、实际啮合线与齿距之比大于1;
D 、实际啮合线与基圆齿距之比大于1
14、为了齿轮能进入啮合,它们必须相同的是 D 。
A 、直径;
B 、宽度;
C 、齿数;
D 、基圆齿距。
15、一对标准直齿圆柱齿轮的正确啮合条件是 A 。
A 、m 1=m 2, 1α=2α;
B 、m 1=m 2, 1α=2α, β1=β2;
16、滑动轴承轴承衬常用材料为__ B __。
A 、铜合金;
B 、轴承合金;
C 、合金钢。
17、滚动轴承的额定寿命是指一批同规格的轴承在规定的试验条件下运转,其中 C 、 轴承发生破坏时所达到的寿命(运转转数或工作小时数)
A 、1%
B 、5%
C 、10%
18、在基本额定动载荷C 作用下,滚动轴承的基本额定寿命为106转时,其可
靠度为 A
A 、10%
B 、80%
C 、90%
D 、99%
四、计算题(共30分)
1、 已知一正常齿制的标准直齿圆柱齿轮,齿数Z 1=20,模数m=2mm,拟将该齿轮用作某传
动的主动轮,现需配一从动轮,要求传动比i 12=3.5,试计算从动轮的几何尺寸及两轮的中心距。
(10分)
解:根据给定的传动比i 12,先计算从动轮的齿数:
70205.31122=⨯==z i z
已知齿轮的齿数Z 2及模数m ,根据公式可以计算从动轮的各部分尺寸;
分度圆直径 : 14070222=⨯==mz d mm
齿顶圆直径: 1442)1270(*)2(22=⨯⨯+=+=m h z d a a mm
齿根直径 : 1352)25.021270(*)2*2(22=⨯⨯-⨯-=--=m c h z d a f mm 全齿高 : 5.42)25.012(*)*2(=⨯+⨯=+=m c h h a mm
中心距: 90)7020(22)(221=+⨯=+=
z z m a mm
2、 如图所示的空间定轴轮系中,已知各齿轮的齿数为Z 1 =15,Z 2 =25, Z 3 = Z 5 =14, Z 4 =
Z 6 = 20,Z 7=30,Z 8 =40,Z 9 =2(且为右旋蜗杆),Z 10 =60。
(12分)
(1)试求传动比17和1 10;
(2)若n 1=200 r/min ,已知齿轮1的转动方向, 试求n 7 和n 10。
解:
(1)写出啮合顺序线
1—2==3—4—5==6—7—8==9—10
(2)求传动比
17和 1 10 传动比17的大小可用式(6-1)求得:
z z z z z z z z n n i 674534127117==20
20141530142025⨯⨯⨯⨯⨯⨯==2.5 在图中所示的定轴轮系中有圆锥齿轮和蜗杆蜗轮, 用箭头的方法表示各轮的转向,可知轮1和轮7的转向相反。
由于轴1与轴7是平行的,故其传动比17也可用负号表示为527
1
17⋅-==n n i ,但这个负号是画箭头所得的 传动比i 1 10的大小可公式求得:
i 1 10z z z z z z z z z z z z n n 9107867453412101==23020201415604030142025⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯=100=
其中,齿轮4和齿轮7同为惰轮。
用右手螺旋法则判定蜗轮的转向为顺时针方如图所
(3)求n 7和n 10
因: 527
117⋅-==n n i 则 : ⎪⎪⎭⎫ ⎝⎛-=⋅-==min 805220017
17r i n n 式中负号说明轮1与轮7的转向相反。
因: 10010
1110==n n i 则: ⎪⎪⎭⎫ ⎝⎛===min 2100200110
110r i n n 蜗轮10的转向如图所示。
3、计算机构自由度,并判断它们是否具有确定的运动,其中箭头所示的为原动件(8分)。
解:
∵ n =4 P L =4 P H =2 W =1
F =3n -2P L -P H
=3×4-2×4-2
=2=W
∴ 机构具有确定的运动
五、综合题(每题10分,共20分) 1、将下列轴结构图中的错误之处编号并说明错误原因(10分)。
得分 评卷员
解:
错误原因:
1、联轴器与轴之间应用键来轴向固定。
2、轴的端部应该倒角,有利于装配。
3、应该有轴向固定。
4、套筒的高度高过轴承内圈的高度,不利于轴承的拆装。
5、轴头的长度应该比齿轮的宽度小。
6、齿轮与轴之间应用键来周向固定。
7、轴肩的高度高过轴承内圈的高度,不利用轴承的拆装。
8、由于轴与轴承之间采用紧配合,这样不利于轴承的安装,应该有一个非定位轴肩。
2、如图所示为圆锥齿轮传动和蜗杆传动组成的双级减速器,已知输入轴上的主动齿轮1的转向为n1,n1的方向如图所示。
求:(1)为使中间轴上的轴向力相互抵消一部分,蜗杆
的旋向如何?(2)确定蜗轮的转动方向?(3)画出各轮啮合处的轴向力的作用位置及方向?(10分)
解:。
