一、验收依据：1、验收钢结构工程应依据《建筑工程施工质量验收统一标准》（GB50300-2001），《钢结构工程施工质量验收规范》（GB50205-2001）和经图审机构审核后的工程设计图纸要求以及合同约定的各项内容进行。
2、施工单位应在钢结构主体工程验收7个工作日前将验收时间地点、验收组名单报质量监督机构。
3、验收组织工作根据《建筑工程施工质量验收统一标准》第6.0.2条要求，对钢结构工程的验收应由监理单位组织，勘察、设计、检测、施工和建设单位参加，监督站对验收实行监督。
4、验收会议的工作程序一般按施工、检测、监理、勘察、设计、建设单位的顺序进行陈述和认可。
并由监督站作监督验收的执法检查的评价。
5、参加人员：钢结构施工单位项目经理，试验（检测）单位技术负责人，监理单位总监理工程师，勘察单位项目技术负责人，设计单位项目负责人，建设单位项目负责人。
二、验收内容：根据建设部《房屋建筑工程竣工验收暂行规定》建建[2000]142号文件要求的程序予以确定。
1、钢结构工程施工单位应作出书面的钢结构施工质量自检评价报告。
报告中应对所施工房屋钢结构施工情况进行介绍，内容一般应主要有：工程设计变更、技术问题处理协议；工程定位、测量、放线；隐蔽工程验收，钢材进场验收；单层、多层及高层钢结构安装基础和支承面锚栓紧固及位置偏差；钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差；高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓等紧固件的品种、规格、性能；高强度螺栓连接摩擦面的抗滑移系数试验和复验，需进行的螺栓实物最小载荷试验检验，高强度螺栓连接副扭矩系数检验和复验；高强度螺栓紧固铀力（预拉力）复验；建筑结构安全等级为1级的和跨度≥40m钢网架节点承载力试验；钢网架完成后的挠度值测量；钢结构焊接超声波或射线探伤检验，钢结构防腐、防火涂装情况；钢材及焊接材料品种、规格、性能质量情况；钢结构安装的平面、竖向、节点联结的施工质量情况，柱脚及网架支座检查情况，钢结构房屋沉降观测情况，提出质量自检评定结果。
钢结构工程资料的编制、整理及归档
钢结构工程资料的编制、整理及归档钢结构工程技术资料按照国家《建筑工程施工质量验收统一标准》和城建档案竣工资料归档内容、标准的要求，可以将其划分为以下十大类：一、工程管理资料二、工程技术资料三、工程测量记录四、工程施工记录五、工程试验检验记录六、工程物资资料七、工程质量验收资料八、工程竣工图九、工程竣工验收文件资料十、工程管理声像资料一、工程技术资料收集、整理的基本要求1、基本质量要求：（１）、归档的工程技术资料应为原件，在工程开工时就应同建设单位约定归档文件整理的份数。
（２）、工程文件内容及其深度必须符合国家有关工程勘察、设计、施工、监理等方面的技术规范、标准和规程。
（３）、工程文件内容必须真实、准确，与工程实际相符合。
（４）、工程文件应采用耐久性强的书写材料，如碳素、兰黑墨水，不得使用易褪色的书写材料，如红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等。
（５）、工程文件应字迹清楚，图样清晰，图表整洁，签字盖章手续完备。
（６）、工程文件中文件材料幅面尺寸规格宜为A4幅面（297㎜×210㎜）。
图纸宜采用国家标准图幅。
2、项目关键内容要统一：每个项目的工程名称、结构类型、建筑面积、层数等关键内容一定要统一。
上述内容应在工程开工时与建设单位或总包单位确定好统一正确的内容，并在第一次协调会中以会议纪要的形式加以明确，资料编制人员按确定的内容填写工程资料。
3、表达部位要统一、准确：对于工程资料的表达部位填写要统一，不要有的写标高，有的写层数，有的分区，有的分轴线，最好和图纸表达部位一致，而且要具体到构件。
4、有多个单位工程时工程资料整理的要求：对于有多个单位工程的工程资料，应按单位工程划分，分开整理，特别是隐蔽工程检查记录、验收资料绝对不能合并，既使有少量的管理、技术和物资资料合并，应统一归入一个单位工程中，其它单位工程在工程资料整理时应注明存放处。
5、试验报告的数量和检测内容要符合规范的要求：根据湖北省文件《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》（鄂建文（２００６）２１６号）规定：对涉及结构安全的试块、试件和材料应按国家现行有关检测抽样标准１００％的实行见证取样检测，其中３０％的见证取样试块（试件）应送建设行政主管部门指定的检测单位进行监督检测。
强制性条文检查记录
焊缝内部缺陷
内部缺陷探伤比例及探伤记录的合法，有效和完整性
6.3.1
摩擦面抗滑移系
摩擦面抗滑移系数值及试验报告和复检报告的合法、有效性
8.3.1
吊车梁和吊车桁架挠度
吊车梁和吊车桁架的下挠度和上拱度
10.3.4
单层钢结构整体变形
主体结构的整体垂直度和整体平面弯曲
11.3.5
多层及高层钢结构整体结构变形

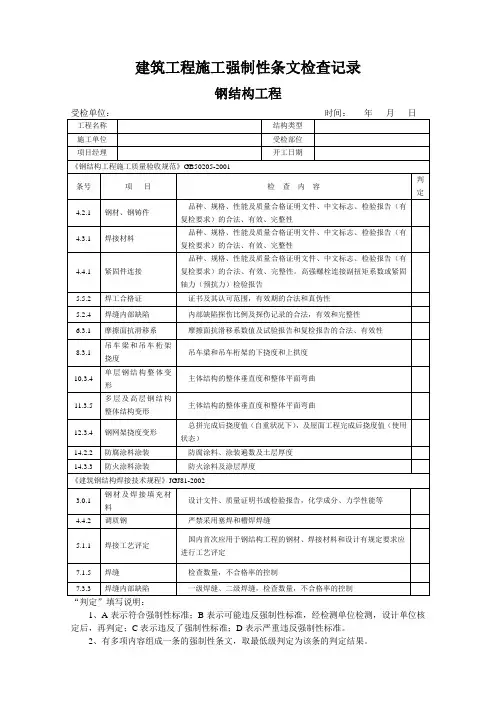

建筑工程施工强制性条文检查记录
钢结构工程
受检单位：时间：年月日
工程名称
结构类型
施工单位
受检部位
项目经理
开工日期
《钢结构工程施工质量验收规范》GB50205-2001
条号
项目
检查内容
判定
4.2.1
钢材、钢铸件
品种、规格、性能及质量合格证明文件、中文标志、检验报告（有复检要求）的合法、有效、完整性
4.3.1
4.4.2
调质钢
严禁采用塞焊和槽焊焊缝
5.1.1
焊接工艺评定
国内首次应用于钢结构工程的钢材、焊接材料和设计有规定要求应进行工艺评定
7.1.5
焊缝
检查数量，不合格率的控制
7.3.3
焊缝内部缺陷
一级焊缝、二级焊缝，检查数量，不合格率的控制
“判定”填写说明：
1、A表示符合强制性标准；B表示可能违反强制性标准，经检测单位检测，设计单位核定后，在判定；C表示违反了强制性标准；D表示严惩违反强制性标准。
2、有多项内容组成一条的强制性条文，取最低级判定为该条的判定结果。
5.2.4
焊缝内部缺陷
内部缺陷探伤比例及探伤记录的合法，有效和完整性Байду номын сангаас
钢结构工程整体垂直度和整体平面弯曲测量记录.doc
钢结构工程整体垂直度和整体平面弯曲测量记录编号： 02 06 □□工程名称施工单位分包单位施工执行标准名称及编号项目允许偏差(mm)单整体垂直度H 1000 ，且不应大于 25.0层钢结整体平面弯曲L 1500 ，且不应大于 25.0构多层整体垂直度H 2500 ，且不应大于 25.0及高层钢整体平面弯曲L 1500 ，且不应大于 25.0结构验收结施工单位项目专业质量检查员(签名 )：论项目专业技术负责人(签名 )：年月日项目经理检查日期检测设备及方法实测结果12345678910专业监理工程师(签名 ) ：(建设单位项目专业技术负责人)年月日钢结构工程整体垂直度和整体平面弯曲测量记录说明《钢结构工程施工质量验收规范》GB50305 200110.3.4单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表10.3.4的规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。
检验方法：采用经纬仪、全站仪等测量。
表 10.3.4整体垂直度和整体平面弯曲的允许偏差(mm)项目允许偏差图例△主体结构的整体垂直度H 1000，且不应大于25.0H△主体结构的整体平面弯曲L 1500，且不应大于 25.0L11.3.5 多层及高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表11.3.5 的规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。
检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许念头累计（代数和）计算。
对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。
表 11.3.5 整体垂直度和整体平面弯曲的允许偏差（mm ）项目允许偏差图例△主体结构的整体垂直度（ H 2500+10.0 ），H且不应大于 50.0△主体结构的整体平面弯曲L 1500，且不应大于25.0L。
钢结构隐蔽工程验收记录表正式版
钢结构隐蔽工程验收记录表正
式版
钢结构隐蔽工程验收记录表，果断收藏了！
隐蔽工程项目检查验收记录汇总表
钢材表面除锈质量级隐蔽工程检查验收记录
零部件矫正成型隐蔽工程检查验收记录
焊前坡口隐蔽工程检查验收记录
焊缝外观质量及焊缝尺寸要求隐蔽工程检查验收记录
高强螺栓连接磨擦面抗滑移系数隐蔽工程检查验收记录
高强度螺栓终拧扭距隐蔽工程检查验收记录
钢柱垂直度隐蔽工程检查验收记录
跨中垂直度隐蔽工程检查验收记录
主体结构整体垂直度隐蔽工程检查验收记录
主体结构整体平面弯曲隐蔽工程检查验收记录
钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
注：除地基基础分部外，勘察单位可不参加。
钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
注：除地基基础分部外，勘察单位可不参加。
钢结构分部（子分部）工程验收记录（GB50300-2001）表F.0.1
注：除地基基础分部外，勘察单位可不参加。
管道(设备)水压试验记录
隐蔽工程质量验收记录表
隐蔽工程质量验收记录表
隐蔽工程验收记录
隐蔽工程验收记录
隐蔽工程验收记录
□□□□□□□□□。
钢结构工程整体垂直度和整体平面弯曲测量记录
钢结构工程整体垂直度和整体平面弯曲测量记录H1000，且不应大于25.0L1500，且不应大于25.0H2500，且不应大于25.0L1500，且不应大于25.0验 收结 论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年 月 日专业监理工程师(签名)：(建设单位项目专业技术负责人)年 月 日钢结构工程整体垂直度和整体平面弯曲测量记录说明《钢结构工程施工质量验收规范》GB50305200110.3.4 单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表10.3.4的规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。
检验方法：采用经纬仪、全站仪等测量。
表10.3.4 整体垂直度和整体平面弯曲的允许偏差(mm) 项 目允 许 偏 差图 例主体结构的整体垂直度H1000，且不应大于25.0主体结构的整体平面弯曲L1500，且不应大于25.011.3.5 多层及高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表11.3.5的规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，LH△△尚应至少选取一列中间柱。
检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许念头累计（代数和）计算。
对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。
表11.3.5 整体垂直度和整体平面弯曲的允许偏差（mm）（H2500+10.0），且不应大于50.0L1500，且不应大于25.0。
钢结构整体垂直度和平面弯曲检查记录
工程名称：编号：
施工单位
检查项目
主体结构整体垂直度
实测值（mm）
主体结构整体平面弯曲
实测值（mm）
检查部位
施工单位检查结果：
监理（建设）单位核查结论：
施工单位项目专业技术负责人：
专业监理工程师（建设单
位项目专业技术负责人）：
监理（建设）项目部（章）
年月日
年月日
注：主体结构整体垂直度：主体结构整体偏离重力线的程度；主体结构整体平面弯曲：主体结构整体侧向平面弯曲引起垂直于原轴线或中性面方向上的线位移；检查部位：检查点所在工程的位置，应填写每个检查立面的轴线编号。
