喷砂喷丸标准
喷砂与喷丸的区别

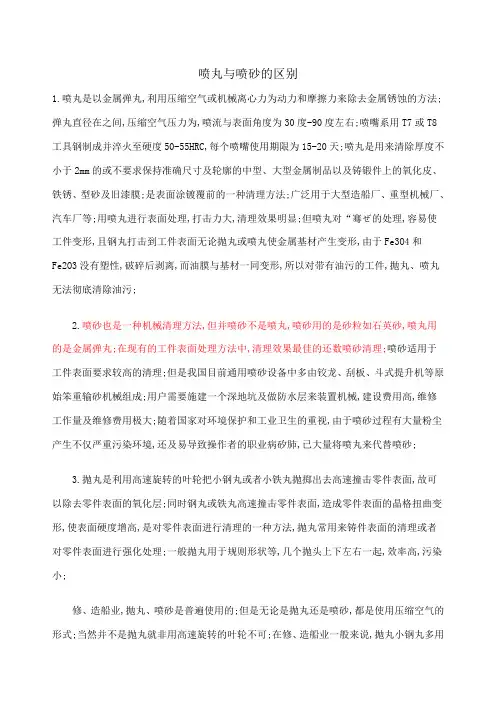

喷丸与喷砂的区别1.喷丸是以金属弹丸,利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法;弹丸直径在之间,压缩空气压力为,喷流与表面角度为30度-90度左右;喷嘴系用T7或T8工具钢制成并淬火至硬度50-55HRC,每个喷嘴使用期限为15-20天;喷丸是用来清除厚度不小于2mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜;是表面涂镀覆前的一种清理方法;广泛用于大型造船厂、重型机械厂、汽车厂等;用喷丸进行表面处理,打击力大,清理效果明显;但喷丸对“骞ぜ的处理,容易使工件变形,且钢丸打击到工件表面无论抛丸或喷丸使金属基材产生变形,由于Fe3O4和Fe2O3没有塑性,破碎后剥离,而油膜与基材一同变形,所以对带有油污的工件,抛丸、喷丸无法彻底清除油污;2.喷砂也是一种机械清理方法,但并喷砂不是喷丸,喷砂用的是砂粒如石英砂,喷丸用的是金属弹丸;在现有的工件表面处理方法中,清理效果最佳的还数喷砂清理;喷砂适用于工件表面要求较高的清理;但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成;用户需要施建一个深地坑及做防水层来装置机械,建设费用高,维修工作量及维修费用极大;随着国家对环境保护和工业卫生的重视,由于喷砂过程有大量粉尘产生不仅严重污染环境,还及易导致操作者的职业病矽肺,已大量将喷丸来代替喷砂;3.抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面,故可以除去零件表面的氧化层;同时钢丸或铁丸高速撞击零件表面,造成零件表面的晶格扭曲变形,使表面硬度增高,是对零件表面进行清理的一种方法,抛丸常用来铸件表面的清理或者对零件表面进行强化处理;一般抛丸用于规则形状等,几个抛头上下左右一起,效率高,污染小;修、造船业,抛丸、喷砂是普遍使用的;但是无论是抛丸还是喷砂,都是使用压缩空气的形式;当然并不是抛丸就非用高速旋转的叶轮不可;在修、造船业一般来说,抛丸小钢丸多用在钢板预处理涂装前除锈；喷砂修、造船业用的是矿砂多用在成型的船舶或者分段,作用是把钢板上的旧油漆和锈除掉,重新涂装;在修、造船业,抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力;其实铸造件清理不只是用抛丸,对于大件一般先进行滚筒清砂,就是把铸造件的冒口切除后放在滚筒内滚,由零件在滚筒内互相碰撞,把表面的砂大部分先清掉再进行抛丸或喷丸的;抛丸丸子大小是;研究表明,就破坏而言,金属材料表面存在拉应力时比压应力要容易的多,表面呈压应力时,材料的疲劳寿命大大提高,因此,对于轴类等容易疲劳断裂的部件通常采用喷丸形成表面压应力,提高产品寿命,此外,金属金属材料对拉伸很敏感,这就是材料的拉伸强度比压缩强度低的多的原因,这也是金属材料一般用拉伸强度屈服,抗拉表示材料性能的原因;我们日常乘坐的汽车的钢板的工作面就是用喷丸来强化的,可以显着的提高材料的抗疲劳强度;抛丸是用电机带动叶轮体旋转,靠离心力的作用,将直径在~的丸子有铸丸\切丸\不锈钢丸等抛向工件的表面,使工件的表面达到一定的粗造度,使工件变的美观,或着改变工件的焊接拉应力为压应力,提高工件的使用寿命.几乎用于机械的大多数领域,修造船\汽车零部件\飞机部件\枪炮坦克表面\桥梁\钢结构\玻璃\钢板\管道\等等.喷砂丸是用压缩空气作为动力将直径在40~120目的砂或~左右的丸喷向工件的表面,使工件达到同样的效果.丸粒的大小不同,达到的处理效果就不一样.重点提出:喷丸同样能起到强化的作用.现在国内的设备走进了一个误区,认为只有抛丸才能达到强化的目的.美国\日本的企业用于强化的是抛喷丸并用的各有各的优势.比如象齿轮这样的工件,抛丸的出丸角度无法改变,只能用变频改变初速度.但它处理的量大,速度快,而喷丸则正好于之相反,抛丸的效果就没有喷丸的效果好喷砂是利用压缩空气把石英砂高速吹出去对零件表面进行清理的一种方法;工厂里也叫吹砂,不仅去锈,还可以顺带除油,对涂装来说非常有用;常用于零件表面除锈；对零件表面修饰市场卖的小型的湿式喷砂机就是这个用途,砂粒通常是刚玉,介质是水；在钢结构中,应用高强螺栓进行联接是一种比较先进的方法,由于高强联接是利用结合面之间的摩擦来传力的,所以对结合表面的质量要求很高,这时必须用喷砂对结合表面进行处理;喷沙用于形状复杂,易于用手工除锈,效率不高,现场环境不好,除锈不均匀;一般的喷砂机都有各种规格的喷砂枪,只要不是特别小的箱体,都可以把枪放进去打干净;压力容器的配套产品—封头采用喷砂方式清除工件表面的氧化皮,石英砂的直径为～.有一种加工就是利用水作载体,带动金刚砂来加工零件的,就是一种喷砂;抛丸与喷砂都能对工件起到清整去污的目的,目的为下序作准备,即要保证下道工序的粗糙度要求,也有的为了要表面的一致性,喷丸对工件有强化作用,喷砂就不明显了;一般喷丸为小钢球,喷砂为石英砂;按不同要求,分目数;精密铸造几乎天天都在用喷砂、抛丸;补充：1.抛丸和喷砂都是表面处理,但不是说只有铸件才抛丸2.喷砂主要功能是表面除锈,除氧化皮等,比如热处理后的零件,而抛丸的作用和功能就较多:不但除锈,除表面氧化皮,还提高表面粗糙度,去除零件机加工毛刺,消除零件内应力,减少热处理后零件变形,提高零件表面耐磨,受压能力等3.用于喷丸的工艺有很多,例如:铸件,锻件,机加工后零件表处,零件热处理后表处等4.喷砂主要是人工操作,而抛丸自动化和半自动化的多5.抛丸所用的钢丸和铁丸其实并不是真正意义上的丸,准确的说它是小钢丝或小钢棍,只是使用了一段时间后才看起来象丸子的,所谓喷砂的砂说穿了,也就是河砂而已,和建筑用的没有什么两样,只是喷砂用的经过筛制,含泥少,颗粒大小规格而已;当然有的行业也有不同,如船舶行业的抛丸用的是真正的钢丸、喷砂用的是金属矿砂不是河砂-石英砂;再补充有些重复,有些冲突：1,丸与砂丸一般是球形一类没有棱角的颗粒.如钢丝切丸等;砂是指有棱角的砂粒,如棕刚玉、白刚玉、河砂等;2,喷与抛喷是以压缩空气作为动力将砂料或丸料喷到材料表面,达到清除和一定的粗糙度;抛是将丸料以高速旋转时产生的离心力的方法,冲击材料表面,达到清除和一定的粗糙度; 即然你修改问题,我也只有修改答案;喷丸机是将要被喷丸处理的物件放在其容体里,在旋转的情况下喷出钢丸进行处理;而你想用于钢板除锈,不知道你钢板的大小,如果单位时间生产量大,钢板尺寸小可以相互碰撞而不产生划痕等缺陷,可以使用喷丸；如果担心碰撞产生外观影响,尽量采用喷炒;因为一般的喷砂机都有各种规格的喷砂枪,只要不是特别小的箱体,都可以把枪放进去打干净;钢板是平面的,易于操作,只是棱边处理就稍费心一些;至于怎么选择,必须结合你的实际生产情况,网上的信息只能起建议作用;扩充知识点;毕竟你这个是应用型问题,而不是纯理论解答型,可以从网上找到一个标准答案;。
喷砂喷丸标准[要略]
![喷砂喷丸标准[要略]](https://img.taocdn.com/s3/m/33c8c635abea998fcc22bcd126fff705cc175c7a.png)

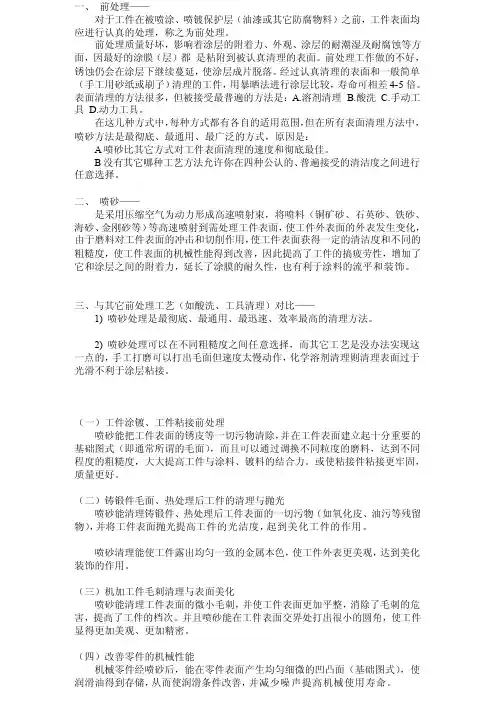

一、前处理——对于工件在被喷涂、喷镀保护层（油漆或其它防腐物料）之前，工件表面均应进行认真的处理，称之为前处理。
前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面，因最好的涂膜（层）都是粘附到被认真清理的表面。
前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。
经过认真清理的表面和一般简单（手工用砂纸或刷子）清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。
表面清理的方法很多，但被接受最普遍的方法是：A.溶剂清理 B.酸洗 C.手动工具D.动力工具。
在这几种方式中，每种方式都有各自的适用范围，但在所有表面清理方法中，喷砂方法是最彻底、最通用、最广泛的方式，原因是：A喷砂比其它方式对工件表面清理的速度和彻底最佳。
B没有其它哪种工艺方法允许你在四种公认的、普遍接受的清洁度之间进行任意选择。
二、喷砂——是采用压缩空气为动力形成高速喷射束，将喷料（铜矿砂、石英砂、铁砂、海砂、金刚砂等）等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的搞疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
三、与其它前处理工艺（如酸洗、工具清理）对比——1) 喷砂处理是最彻底、最通用、最迅速、效率最高的清理方法。
2) 喷砂处理可以在不同粗糙度之间任意选择，而其它工艺是没办法实现这一点的，手工打磨可以打出毛面但速度太慢动作，化学溶剂清理则清理表面过于光滑不利于涂层粘接。
（一）工件涂镀、工件粘接前处理喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式（即通常所谓的毛面），而且可以通过调换不同粒度的磨料，达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。
或使粘接件粘接更牢固，质量更好。
（二）铸锻件毛面、热处理后工件的清理与抛光喷砂能清理铸锻件、热处理后工件表面的一切污物（如氧化皮、油污等残留物），并将工件表面抛光提高工件的光洁度，起到美化工件的作用。
喷砂抛丸技术要求及实用标准化
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面；D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
金属表面处理—喷丸、抛丸、喷砂
一、喷丸喷丸使用高压风机或压缩空气作动力，将～2.5mm直径的弹丸喷射出去，冲击金属表面。
广泛应用于金属表面的消光、去氧化皮；提高零件机械强度、抗疲劳性、耐磨性和耐腐蚀性；消除铸、锻、焊件的残余应力等。
1、表面清理功能用喷丸进行表面处理，打击力大，清理效果明显，动力消耗大。
一般喷丸用来消除厚度不小于2～6mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸、锻件上的氧化皮、铁锈、型砂及旧漆膜，是表面涂（镀）覆前段一种清理方法。
原理：当钢丸打击到工件表面（无论是喷丸或抛丸）使金属基材发生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对有油污的工件，喷丸无法彻底清除油污。
2、喷丸强化功能原理：当钢丸撞击金属零件表面上，宛如一个微型棒锤敲打表面，捶出小压痕或凹陷。
为了形成凹陷，金属表层必定会产生拉伸。
表层下，压缩的晶粒试图将表面恢复到原来形状，从而产生一个高度压缩力作用下的半球。
无数凹陷重叠形成均匀的残余应力层。
最终，零件在压应力层保护下，极大程度地改善了抗疲劳强度。
如：将高速弹丸喷射到弹簧表面，使弹簧表层发生塑性变形，形成一定而形成一定厚度的强化层，强化层内形成较高的残余应力，由于弹簧表面压应力的存在，当弹簧承受载荷时可以抵消一部分抗应力，从而提高弹簧的疲劳强度。
喷丸强化分为一般喷丸和应力喷丸。
一般处理时，钢板在自由状态下，用高速钢丸打击钢板的表面，使其表面产生预压应力，以减少工作中钢板表面的拉应力。
应力喷丸是将钢板在一定的作用力下预先弯曲，然后进行喷丸处理。
3、喷丸使用的丸的种类：铸钢丸、铸铁丸、玻璃丸铸钢丸，硬度一般为40～50HRC，加工硬金属时，可把硬度提高到57～62HRC。
铸钢丸的韧性较好，使用广泛，其使用寿命为铸铁丸的几倍。
喷丸粒度一般在～1.2mm为宜，喷丸强度要求越高，粒度相对加大。
4、表面清洁质量⑴、Sa1—手工刷除清理级（或清扫级）Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑和残留油漆等污物；处理后表面上出现大量分别均匀的金属斑点。
喷砂抛丸技术地的要求及实用实用标准
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面；D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
喷砂与喷丸的区别
喷砂与喷丸的区别This model paper was revised by the Standardization Office on December 10, 2020喷丸与喷砂的区别1.喷丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。
弹丸直径在之间，压缩空气压力为，喷流与表面角度为30度-90度左右。
喷嘴系用T7或T8工具钢制成并淬火至硬度50-55HRC，每个喷嘴使用期限为15-20天。
喷丸是用来清除厚度不小于2mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。
是表面涂(镀)覆前的一种清理方法。
广泛用于大型造船厂、重型机械厂、汽车厂等。
用喷丸进行表面处理，打击力大，清理效果明显。
但喷丸对“骞ぜ的处理，容易使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。
2.喷砂也是一种机械清理方法，但并喷砂不是喷丸，喷砂用的是砂粒如石英砂，喷丸用的是金属弹丸。
在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。
喷砂适用于工件表面要求较高的清理。
但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。
用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大。
随着国家对环境保护和工业卫生的重视，由于喷砂过程有大量粉尘产生不仅严重污染环境，还及易导致操作者的职业病(矽肺)，已大量将喷丸来代替喷砂。
3.抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。
同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。
喷砂抛丸技术要求及标准
喷砂、喷丸抛光:前处理一一对于工斗在被喷涂、喷镀保护层（油薄或苴它防腐物料）之前，工件表面均应进行认真的处理，称之为前处溟©前处理质董好坏，蚩响着涂屋的附着力、外观、涂屋的耐潮湿及耐腐边尊方面，匡最好的涂嗅（层》都是粘附到祓认真清理的袤面；前处理工年啟的不好• 锈蚀仍会在涂层下继续蔓延’使涂层成片脱落口经过认真清理的表面和一般简单（手工用砂纸或斓子）清理的工件，用暴晒法送行涂层比较，寿命可相差4£倍决表面清理的方注祗癣，但被接受最普逋舱方法杂.Ad容剂清理瓦酸洗C手动工具D动力工具〜在这几种方式中「每稍方式都有各自的话用范田•但在所有表面清浬方法中. 裁砂方法是最彻底、最通用、最广眨的方式，原因是；A喷砂比其它方式对工件表面清理的速度和彻底最住.D没有其它哪种工艺方法允许你在匹种公认的=普遍接受肿清洁度之间进行二、瓒砂一一是呆用压缩空气为动力形成高速哽肘束将喷料（钢矿砂、石英砂、铁砂s 進砂、命刚砂等）等克速哼射到需妙晖工件表面*乜工件外表面的外表发主变化. 由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的淸洁度和不同的用糙宪使工件表面的机械性能得到改善'圉此提高了二件的搞疲劳性：增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
三、与具它前处理工艺（如酸決、丄具清埋》对比一一1）喷砂处理是最初底*最通用、最迅速、效率最高的清理方法。
2）喷砂处理可以在不同相糙度之间任意选择.而其它丄艺是没办法实现这一点的，手工打磨可以打出毛面但速度太慢动传，化学港剂清浬则清理表面过于光滑不利于涂层粘接.一）工件涂锯\ 丁件粘接轴处理质砂能把工件表直前锈皮等一切污物清除，并在工件表面建立起十分重要的基础图弍（目］通常所谓的毛面），而且可以通过调按不同粒度的磨料，达到不同程度的粗糙度，大大提高工件与涂料.镀料的结合力二或使矩接件粘接更牢固，质量更好。
（-）铸锻件毛面、熬处理后工件的清理与地光喷砂能清理铸锻件、热处理后工件表面的一切污物（如氧化皮、油污等残留物九并将工件表面拋光提高工件的光洁度’起到美化二件的乍用。
抛丸、喷丸、喷砂等表面处理工艺简介.
抛丸、喷丸、喷砂等表面处理工艺简介抛丸(pāo wán) 英文名：shot blast抛丸是一种机械方面的表面处理工艺的名称，类似的工艺还有喷砂和喷丸。
抛丸的原理是用电动机带动叶轮体旋转(直接带动或用V型皮带传动)，靠离心力的作用，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等不同类型)抛向工件的表面，使工件的表面达到一定的粗造度，使工件变得美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。
通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。
抛丸这种工艺几乎用于机械的大多数领域，如修造船、汽车零部件、飞机部件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板型材、管道内外壁防腐甚至道路表面等等行业。
原理抛丸的原理抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流块(Regulator)及叶轮推动器(Impeller)预加速，送入叶片区再将磨料高速抛出，速度可超过100m/s，由于抛丸覆盖范围较大，所以不需利用气压，能源效益远高于喷枪。
叶轮是抛丸机的心脏，由电动马达直接或间接驱动，每家叶轮生产商均有独特的设计，主要分为单碟和双碟叶轮。
每片叶轮可装上4至8块叶片。
单碟叶轮较轻及设计成弧形叶片；双碟式叶轮较重，但较易装卸叶片及准确控制抛出磨料。
叶片的形状有直身或弧形设计，直身叶片设计简单，可独立装卸，虽然这种叶片设计可清理的范围(见下文)较小和抛出速度较低，但由于成本低，因此较为普遍。
弧形叶片较难装卸和成本较高，但可清理的范围较大及抛出速度较高。
另外，叶轮在抛丸室的摆放位置亦很重要，如覆盖范围、与工件距离、工件移动范围、受磨料二次反弹或其它叶轮的相互覆盖范围、保养更换的方便性等。
经验显示倾斜的叶轮对工件覆盖较好，而数个小功率叶轮较一个大功率叶轮在运作时会较灵活和效果更佳。
抛丸工艺损耗性很高，其中包括叶轮和内衬钢板等会较易磨损，因此它们的寿命对生产工序很重要。
高铬铸钢叶轮如使用48HRC硬度的钢砂，寿命约为800小时，钢丸则为1500小时。
喷砂抛丸技术要求及标准
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面； D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
喷砂抛丸技术要求及标准.doc
喷砂抛丸技术要求及标准喷砂、喷丸抛光GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-11988涂装油漆和有关产品前钢材预处理表面清洁度的目视评定第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级。
1 总则 1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下 A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面；D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级 3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
喷砂抛丸技术要求及标准之欧阳文创编
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面； B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面； D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
金属表面处理—喷丸、抛丸、喷砂
一、喷丸喷丸使用高压风机或压缩空气作动力，将0.2～2.5mm直径的弹丸喷射出去，冲击金属表面。
广泛应用于金属表面的消光、去氧化皮；提高零件机械强度、抗疲劳性、耐磨性和耐腐蚀性；消除铸、锻、焊件的残余应力等。
1、表面清理功能用喷丸进行表面处理，打击力大，清理效果明显，动力消耗大。
一般喷丸用来消除厚度不小于2～6mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸、锻件上的氧化皮、铁锈、型砂及旧漆膜，是表面涂（镀）覆前段一种清理方法。
原理：当钢丸打击到工件表面（无论是喷丸或抛丸）使金属基材发生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对有油污的工件，喷丸无法彻底清除油污。
2、喷丸强化功能原理：当钢丸撞击金属零件表面上，宛如一个微型棒锤敲打表面，捶出小压痕或凹陷。
为了形成凹陷，金属表层必定会产生拉伸。
表层下，压缩的晶粒试图将表面恢复到原来形状，从而产生一个高度压缩力作用下的半球。
无数凹陷重叠形成均匀的残余应力层。
最终，零件在压应力层保护下，极大程度地改善了抗疲劳强度。
如：将高速弹丸喷射到弹簧表面，使弹簧表层发生塑性变形，形成一定而形成一定厚度的强化层，强化层内形成较高的残余应力，由于弹簧表面压应力的存在，当弹簧承受载荷时可以抵消一部分抗应力，从而提高弹簧的疲劳强度。
喷丸强化分为一般喷丸和应力喷丸。
一般处理时，钢板在自由状态下，用高速钢丸打击钢板的表面，使其表面产生预压应力，以减少工作中钢板表面的拉应力。
应力喷丸是将钢板在一定的作用力下预先弯曲，然后进行喷丸处理。
3、喷丸使用的丸的种类：铸钢丸、铸铁丸、玻璃丸铸钢丸，硬度一般为40～50HRC，加工硬金属时，可把硬度提高到57～62HRC。
铸钢丸的韧性较好，使用广泛，其使用寿命为铸铁丸的几倍。
喷丸粒度一般在0.8～1.2mm为宜，喷丸强度要求越高，粒度相对加大。
4、表面清洁质量⑴、Sa1—手工刷除清理级（或清扫级）Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑和残留油漆等污物；处理后表面上出现大量分别均匀的金属斑点。
喷砂与喷丸的区别
喷丸与喷砂的区别1•喷丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。
弹丸直径在0.2-2.5mm之间，压缩空气压力为0.2-0.6Mpa，喷流与表面角度为30度-90度左右。
喷嘴系用T7或T8工具钢制成并淬火至硬度50-55HRC,每个喷嘴使用期限为15-20 天。
喷丸是用来清除厚度不小于2mm勺或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。
是表面涂（镀）覆前的一种清理方法。
广泛用于大型造船厂、重型机械厂、汽车厂等。
用喷丸进行表面处理，打击力大，清理效果明显。
但喷丸对骞它的处理，容易使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。
2.喷砂也是一种机械清理方法，但并喷砂不是喷丸，喷砂用的是砂粒如石英砂，喷丸用的是金属弹丸。
在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。
喷砂适用于工件表面要求较高的清理。
但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。
用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大。
随着国家对环境保护和工业卫生的重视，由于喷砂过程有大量粉尘产生不仅严重污染环境，还及易导致操作者的职业病（矽肺），已大量将喷丸来代替喷砂。
3.抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。
同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。
一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。
修、造船业，抛丸、喷砂是普遍使用的。
但是无论是抛丸还是喷砂，都是使用压缩空气的形式。
喷砂抛丸技术要求及标准
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面；D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
喷砂与喷丸的区别
喷丸与喷砂的区别1.喷丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。
弹丸直径在 0.2-2.5mm 之间，压缩空气压力为 0.2-0.6Mpa ，喷流与表面角度为 30 度-90 度左右。
喷嘴系用 T7 或 T8 工具钢制成并淬火至硬度 50-55HRC，每个喷嘴使用期限为 15-20 天。
喷丸是用来清除厚度不小于 2mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。
是表面涂 ( 镀) 覆前的一种清理方法。
广泛用于大型造船厂、重型机械厂、汽车厂等。
用喷丸进行表面处理，打击力大，清理效果明显。
但喷丸对“骞ぜ的处理，容易使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3O4和 Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。
2.喷砂也是一种机械清理方法，但并喷砂不是喷丸，喷砂用的是砂粒如石英砂，喷丸用的是金属弹丸。
在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。
喷砂适用于工件表面要求较高的清理。
但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。
用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大。
随着国家对环境保护和工业卫生的重视，由于喷砂过程有大量粉尘产生不仅严重污染环境，还及易导致操作者的职业病 ( 矽肺 ) ，已大量将喷丸来代替喷砂。
3.抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。
同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。
一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。
修、造船业，抛丸、喷砂是普遍使用的。
喷砂与喷丸的区别
喷砂与喷丸的区别集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-1.喷丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。
弹丸直径在0.2-2.5mm之间，压缩空气压力为0.2-0.6Mpa，喷流与表面角度为30度-90度左右。
喷嘴系用T7或T8工具钢制成并淬火至硬度50-55HRC，每个喷嘴使用期限为15-20天。
喷丸是用来清除厚度不小于2mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。
是表面涂(镀)覆前的一种清理方法。
广泛用于大型造船厂、重型机械厂、汽车厂等。
用喷丸进行表面处理，打击力大，清理效果明显。
但喷丸对“骞ぜ的处理，容易使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。
2.喷砂也是一种机械清理方法，但并喷砂不是喷丸，喷砂用的是砂粒如石英砂，喷丸用的是金属弹丸。
在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。
喷砂适用于工件表面要求较高的清理。
但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。
用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大。
随着国家对环境保护和工业卫生的重视，由于喷砂过程有大量粉尘产生不仅严重污染环境，还及易导致操作者的职业病(矽肺)，已大量将喷丸来代替喷砂。
3.抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。
同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。
一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。
喷砂抛丸技术要求及标准之欧阳与创编
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面； D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、前处理——
对于工件在被喷涂、喷镀保护层（油漆或其它防腐物料）之前，工件表面均应进行认真的处理，称之为前处理。
前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面，因最好的涂膜（层）都是粘附到被认真清理的表面。
前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。
经过认真清理的表面和一般简单（手工用砂纸或刷子）清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。
表面清理的方法很多，但被接受最普遍的方法是：A.溶剂清理 B.酸洗 C.手动工具D.动力工具。
在这几种方式中，每种方式都有各自的适用范围，但在所有表面清理方法中，喷砂方法是最彻底、最通用、最广泛的方式，原因是：
A喷砂比其它方式对工件表面清理的速度和彻底最佳。
B没有其它哪种工艺方法允许你在四种公认的、普遍接受的清洁度之间进行任意选择。
二、喷砂——
是采用压缩空气为动力形成高速喷射束，将喷料（铜矿砂、石英砂、铁砂、海砂、金刚砂等）等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的搞疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
三、与其它前处理工艺（如酸洗、工具清理）对比——
1) 喷砂处理是最彻底、最通用、最迅速、效率最高的清理方法。
2) 喷砂处理可以在不同粗糙度之间任意选择，而其它工艺是没办法实现这一点的，手工打磨可以打出毛面但速度太慢动作，化学溶剂清理则清理表面过于光滑不利于涂层粘接。
（一）工件涂镀、工件粘接前处理
喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式（即通常所谓的毛面），而且可以通过调换不同粒度的磨料，达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。
或使粘接件粘接更牢固，质量更好。
（二）铸锻件毛面、热处理后工件的清理与抛光
喷砂能清理铸锻件、热处理后工件表面的一切污物（如氧化皮、油污等残留物），并将工件表面抛光提高工件的光洁度，起到美化工件的作用。
喷砂清理能使工件露出均匀一致的金属本色，使工件外表更美观，达到美化装饰的作用。
（三）机加工件毛刺清理与表面美化
喷砂能清理工件表面的微小毛刺，并使工件表面更加平整，消除了毛刺的危害，提高了工件的档次。
并且喷砂能在工件表面交界处打出很小的圆角，使工件显得更加美观、更加精密。
（四）改善零件的机械性能
机械零件经喷砂后，能在零件表面产生均匀细微的凹凸面（基础图式），使润滑油得到存储，从而使润滑条件改善，并减少噪声提高机械使用寿命。
（五）光饰作用
1、对各种工件表面抛光，使工件表面更美观。
2、使工件达到光滑又不反光要求。
对于某些特殊用途工件，喷砂可随意实现不同的反光或亚光。
如不锈钢工件、木制家具表面亚光化，磨砂玻璃表面的花纹图案,以及布料表面的毛化加工等。
（六）消除应力及表面强化
通过砂丸敲击工件表面，消除应力，增加工件表面强度，如弹簧、机加工刀具和飞机叶片等工件的表面处理。
也即清洁度，代表性国际标准有两种：一种是美国85年制订“SSPC-”；第二种是瑞典76年制订的“Sa-”，它分为四个等级分别为Sa1、Sa2、Sa2.5、Sa3，为国际惯常通用标准，详细介绍如下：
Sa1级——相当于美国SSPC—SP7级。
采用一般简单的手工刷除、砂布打磨方法，这是四种清洁度中度最低的一级，对涂层的保护仅仅略好于未采用处理的工件。
Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑、和残留油漆等污物。
Sa1级也叫做手工刷除清理级。
（或清扫级）Sa2级——相当于美国SSPC—SP6级。
采用喷砂清理方法，这是喷砂处理中最低的一级，即一般的要求，但对于涂层的保护要比手工刷除清理要提高许多。
Sa2级处理的技术标准：工件表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（疵点除外），但疵点限定为不超过每平方米表面的33%，可包括轻微阴影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
如果工件原表面有凹痕，则轻微的锈蚀和油漆还会残留在凹痕底部。
Sa2级也叫商品清理级（或工业级）。
Sa2.5级——是工业上普遍使用的并可以作为验收技术要求及标准的级别。
Sa2.5级也叫近白清理级（近白级或出白级）。
Sa2.5级处理的技术标准：同Sa2要求前半部一样，但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
Sa3级——级相当于美国SSPC—SP5级，是工业上的最高处理级别，也叫做白色清理级（或白色级）。
Sa3级处理的技术标准：与Sa2.5级一样但5%的阴影、疵点、锈蚀等都不得不存在了。
（粗糙度）
即通常所谓的粗糙度，喷砂砂粒冲击并向外反弹，这种冲击造成表面几千分之一寸的压痕，叫基础图式。
回弹会使某些表面向外高出几千分之一寸，低的叫“谷”，高的叫“峰”，每一个沙粒冲击表面都会造成一个“谷”和一个“峰”，这就是基础图式（粗糙度的形成原因）。
它用MILL（密耳）表示，一密耳是1/1000秒。
形成的基础图式值应是总涂层系统的30%，不宜超过干膜涂层厚度的1/3，一般防腐在50-70（um）之间。
1微米（um）=0.001毫米(mm)
1密耳=0.001秒=0.0254毫米(mm)。
