PDSOFT三维管道设计与管理系统

合集下载

三维设计与管理软件PDMS和PDSOFT应用分析思考

三维设计与管理软件PDMS和PDSOFT应用分析思考

三维设计与管理软件PDMS和PDSOFT应用分析思考摘要:在工程实际应用中,三维设计与管理软件PDMS 和PDSOFT应用有着其各自的应用,但是PDMS软件在项目管理方面比较先进,而PDSOFT软件在管线斜接、删除元件方面具有优势。

在本文中,笔者即分析三维设计与管理软件PDMS和PDSOFT的应用。

关键词:三维设计与管理;PDMS软件;PDSOFT软件在设计生产装置中的工艺配管中,利用三维设计与软件设计生产配管,可以减少配管设计中出现的错误,提高整体的设计水平。

在本文中,笔者从项目管理与数据库的规划中,介绍了这两种设计软件的实际应用。

1. 项目的管理与数据库的规划在项目管理中,PDMS是根据不同的权限等级,以及不同工作模块来设置单独的数据库的,在项目数据库中,结构的层次非常鲜明,所以也就便于管理,这就在一定程度上提高了数据库的安全性。

但是PDSOFT软件就不能够进行这种设计,每个用户的权限,对数据库中的信息和元件的修改,均可出现与其它用户相同的情况,这种情况下,项目数据库的管理就会变得混乱。

5. 结语三维设计与管理软件PDMS和PDSOFT,在当前的工程应用中有着广泛的应用,主要是在项目管理、区域定位、关系生成和数据库规划中的应用。

在本文中,笔者从单线图的生成与汇料、建模查看与调整等四个方面对二者的应用做了系统的分析。

通过分析表明,二者在工程中的应用有着各自的优缺点,而具体采用何种软件,则需要根据工程的需要来进行选择。

6. 参考文献[1]胡丽萍,迟春红,严义明.三维设计与管理软件PDMS 和PDSOFT应用比较[J].石油化工设备,2013(5)[2]辛永斌,何春兰.浅谈PDMS在工程中的应用[J].内蒙古水利,2009(11)。

PDSOFT三维配管软件简介

PDSOFT三维配管软件简介

石油地面工程技术专辑 石油规划设计 2002年11月 47 盛 勇* 刘应尘 大庆油田工程设计技术开发有限公司 盛 勇等. PDSOFT 三维工厂设计软件在油田地面工程建设中的应用. 石油规划设计,2002,13(6):47~49 摘 要 介绍PDSOFT三维配管软件在设计工作中3个主要方面,即工艺自控流程图设计、工艺总平面图布置和三维管道安装施工图设计的实际应用,说明PDSOFT三维配管软件的自身特点。

阐述了三维配管软件功能和软件在油田地面工程建设中的优点及其广阔的发展前景。

 主题词 油气田 地面工程 管道 设计 计算机程序 功能 空间分布 采用PDSOFT三维配管软件进行管道工程安装施工图设计是提高设计质量的一个非常有效的手段。

PDSOFT三维配管软件是根据油气集输、给排水、油气加工及热工专业等在油田地面工程工艺配管设计上的行业需求及标准,在原有的PDSOFT 三维计算机辅助工厂设计软件的基础上,开发出的满足油田地面工程管道安装施工图设计需求的三维配管软件,是一个符合行业标准的三维配管软件。

 在工程设计领域中,三维配管软件有很多,但大多数比较复杂、不容易掌握。

PDSOFT三维配管软件是国内自主版权建立在AUTOCAD软件平台之上的。

由于AUTOCAD软件在国内的高普及率,使得PDSOFT三维配管软件具有易学、易用的特点,大多数设计人员掌握起来相对比较容易。

软件的合作开发方式,使得软件本身比较符合设计人员的设计习惯和要求。

 软件概况 1 软件组成 PDSOFT三维配管软件包含了目前油田地面工程设计主要层次的需要,主要包括3个独立的软件模块:一是PDSOFT p&id工艺自控流程图设计软件;二是PDSOFT layout工艺总平面图布置软件;三是PDSOFT piping三维管道安装施工图设计软件。

 2 软件开发规范及标准 (1)数据库标准:在软件原有数据库的基础上增加了符合油田地面工程建设的国家及行业标准。

PDSOFT 3DPiping软件试用说明

PDSOFT 3DPiping软件试用说明

PDSOFT 3DPiping 软件试用说明为了方便大家学习PDSOFT 3DPiping 软件,专门设置了网络权限认证服务器,2009年12月25日之前,公司员工均可无限制通过局域网,进行网络认证,使用PDSOFT 3DPiping 。

具体设置如下:1.环境配置点击“PDSOFT 三维管道设计和管理”进入PDSOFT 主界面如图-1。

点取“环境设置”,进入环境设置模块,如图-2。

图1图2首先要在“使用新版数据库”前打勾,如图 1,打勾后“数据库服务器配置”、“用户名”、“密码”变为可用。

新版数据库既可以使用本地数据库也可以使用网络数据库。

“数据库服务器配置”就是用来区分是使用本地数据库还是网络数据库的。

点取“数据库服务器配置”进入数据库服务器配置模块,如图 2。

图 2系统安装时会自动创建一个连接,连接到本地数据库,一台机器有且只有一个连接,因此一旦连接创建成功,“创建”按钮就不能使用了。

从“服务器地址栏”输入框中的localhost 可以看出这是连接到本地数据库的,当然要连接到本地数据库,也可以在“服务器地址栏”里输入本地机器的IP 地址或机器名称或127.0.0.1,此时数据库连的是本机,是网络数据库无关,本机默认的用户是admin/pdsoft 或pdsoft/pdsoft 。

如果使用本地数据库,必须在本机上激活数据服务如果要使用网络数据库,只需在“服务器地址栏”中输入网络数据库服务器的IP 地址或机器名称即可(128.1.1.108)。

用户名必须是网络数据库中的.测试机,每个人的用户名见后,密码为空。

欢迎大家试用测试,并及时反馈问题。

问题请于12月7日之前反馈至:孙华、叶剑、何靖、张领、边梁。

PDS软件在管道设计中应用论文

PDS软件在管道设计中应用论文

PDS软件在管道设计中的应用【摘要】pds软件是美国intergraph公司开发的三维工厂设计平台,在较大的石油化工工程设计中得到了广泛的应用,尤其是管道设计中的数据库建立,三维建模,以及抽取单线图和切平面等,由于应用了三维设计技术提高了工厂设计的效率,使图纸设计更加精准,现场更容易施工,大大节省了投资,取得了明显的经济效益和社会效益。

【关键词】pds三维建模管道布置iso图中图分类号:tu81文献标识码: a 文章编号:引言随着各种绘图工具的开发与应用,石油化工等工厂设计项目进程的加快,各种设计软件也须满足项目的需要得以应用,管道制图由传统的二维绘图发展到三维模型建立,使设计者和使用者更直观的看清整个工厂的管道布置情况。

pds 三维管道设计即piping design 模型能够清楚直观的展现管道的布置,管架支撑及焊口等细节部位,且数据库建模十分精准,使抽出的单线图(iso)十分准确,易于现场的安装,另一方面,也大大提高了设计效率,根据数据库建立三维模型,只需要在模型中按照管道属性布置,软件系统会自动按照管线号抽取单线图,不需要再做多余的2d修改。

1. 国内外工艺管道设计软件现状目前国内外工厂管道设计软件主要有autocad,pdsoft,autoplant,pds,pdms,sp3d.其中前两个的语言环境有中文的,后面几个均是英文的语言环境,大部分国外的设计软件,建立的数据库比较全,应用比较成熟,也是今后工厂设计的发展趋势。

2.pds 系统组成简介(1)三维管道piping designer,可直接使用pid图提供的管道数据或直接新建管道数据进行三维管道配管工作,利用数据库管理管道各部件。

设计路径中心线或,自动生成三维管道实体和管道在线部件(阀门、仪表等),提供强大的配管修改工具,大大提高设计速度。

(2)三维设备设计equipment modeling,可参数化设计三维工厂设备,并设计设备的接口管嘴,提供较为完善的设备供直接使用,或将新设备加入pds数据库,通过输入代码直接在3d模型中建立设备。

PDSOFT 管道预制设计系统 使用教程《第三部分 预制管段》

PDSOFT 管道预制设计系统 使用教程《第三部分 预制管段》

《PDSOFT 管道预制设计系统》使用教程 目录1目 录第1章 自动生成预制管段安装图 (107)1. 生成管线的预制管段安装图 (107)2. 生成输出文件 (118)第2章 自动生成管线的预制管段图 (120)1. 进入预制管段图生成环境 (120)2. 读入预制管段安装图的输出文件 (120)3. 自动生成预制管段图 (121)4. 存储文件 (122)第3章 自动生成预制管理系统接口文件 (123)1. 模型初始化设置 (123)2. 自动生成预制管理系统接口文件 (124)PDSOFT 使用教程《管道预制设计系统-管段预制》 第1章 自动生成预制管段安装图107第1章 自动生成预制管段安装图一条管线ISO 图的生成过程,请详细参考《PDSOFT 3DPiping 使用手册管道安装》及《PDSOFT 3DPiping 使用手册ISO 图》中的有关内容。

通过这一章,我们可以生成一条管线的预制管段安装图,如下所示:1.生成管线的预制管段安装图1) 生成管线ISO 图的管道模型从管道模型中抽取出来的一条管线ISO 图的管道模型,如下图所示。

图 1-12) 对管线上的焊口进行加工设计第1)节生成的一条管线ISO 图的管道模型中的所有焊口都是现场制造,需要对焊口的加工方式进行设计,以符合预制管段施工对焊口的制造方式要求。

(1) 对较长的管子增加焊口管线模型中的管子比较长时,应增加一些焊口,以便于进行预制安装。

选择菜单“模型修改”中“加工设计”下的“插焊点”功能:第1章 自动生成预制管段安装图 PDSOFT 使用教程《管道预制设计系统-管段预制》108图 1-2执行命令后,出现以下提示:图 1-3i) 在一根管子上按分段的方式自动插入多个焊点。

在命令行提示下输入“L ”。

如果系统提示“请将自动分断管段打开并设定管段长度!”,则是因为在“模型系统参数设置”功能中没有把自动分段焊点开关打开。

自动分段焊点开关打开时的设置如下图所示,自动分段管段的长度设置成了6000mm 。

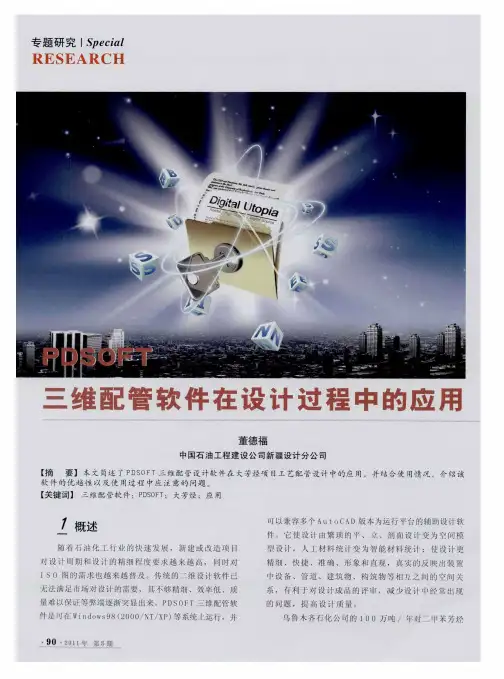

PDSOFT三维配管软件在设计过程中的应用

PDSOFT三维配管软件在设计过程中的应用

中 , 大 部 分 的构 件 和 设 备 图 形 均 可 利 用 软 件 库 , 通 过 参 数 化 的 方 式 , 将 结 构 和 设 备 的 尺 寸 加 以调 整 便 可 建
或 者有不 合理 的地方 ,应 该及 时对统 一规定 进行修 订
和 补 充 。对 一 个 比较 复 杂 的配 管 模 型 ,要 有 全 局 观 念 , 统 筹 规 划 , 在 满 足 操 作 、 维 护 和 检 修 要 求 的 同 时 , 还
字 段 数 据 进 行 格 式 匹配 和 修 改 ; 也 可 以利 用 相 近 装 置
个 原 点 , 然 后 根 据 设 备 平 面 布 置 图 确 定 轴 网 的 网
格 , 网格 的交 点最好 经过 多数设 备 中心 和建筑 物 的柱
轴 交 点位 置 。 每 个 设 计 人 都 使 用 同一 个 轴 网 , 同 一 个
个方面: 1)整 体 性
库 中以备 以后设计时使用 ;也可 以使用 P S F D 0 T的简单
方 式 建 立 简 单 的 设 备 外 形 轮 廓 , 关 键 是 要 根 据 设 备 厂 家资 料准 确 定位 接 管位 置 。
2 3 建立图纸表格模板 . P O S T软件提供模板管理模块具有可编辑功能 , D F 为 了以后设 计可 以重复使 用 ,用户 可 以根据 本单位 的
联 合 装 置 ( 称 大 芳 烃 ) 是 目前 世 界 上 单 系 列 最 大 的 简 联 合 装 置 ,其 中 包 含 有 8 套 装 置 。 该 项 目详 细 设 计 是
订 出 详 细 的 专 业 设 计 统 一 规 定 , 这 个 统 一 规 定 除 了 应 满足 相 关 的标 准 规范 要求 以外 ,还 应具 备可 操 作性 、

pdsoft 3dpiping

pdsoft 3dpiping

PDSOFT 3Dpiping 的应用
2 、在现场施工中的应用
2.1 施工前期技术准备工作 工艺管线施工前期准备按照传统方法先对图纸进行审查 再利用AutoCAD 绘制成单线图以标识焊缝,然后逐条输 入管材、管件、法兰、螺栓、垫片、阀门、支架、油漆 保温材料等再汇总,统计总焊口数则对着单线图数焊口 数量,最终确定总焊口数及拍片、热处理数量,其他仪 表及特殊件统计亦是如此,比较费时费力。利用软件进 行二次设计后,根据软件提供的各种模版,或对模版进 行改动便可以导出以下Excel表格数据:
17.支吊架建模及其材料统计 17.支吊架建模及其材料统计
提供了按照支吊架常用标准图集建立支吊架模型的功 能,并能够在管道布置图、轴测图中自动生成支吊架 信息,自动统计出各类支吊架表格,包括支吊架索引 表、支吊架汇总表和材料表;
PDSOFT 3DPiping 主要功能
18.应力计算软件接口 应力计算软件接口




• 中国石油乌 鲁木齐石化 总厂设计院 为中国石油 乌鲁木齐石 化分公司设 计的100万 吨/年加氢 裂化装置




• 镇海炼化 工程公司 为中石化 天津分公 司设计的 100万吨/ 年硫磺回 收装置
ቤተ መጻሕፍቲ ባይዱ 成



• 上海电气 工程设计 有限公司 为印度尼 西亚设计 的 2×60MW 热力发电 厂装置


一、PDSOFT 3Dpiping软件简介 二、PDSOFT 3Dpiping软件的的主要功能 三、PDSOFT 3Dpiping软件的优势 四、PDSOFT 3Dpiping在工程中的应用 五、PDSOFT 3Dpiping软件带来的经济效益 六、成功案例

PDSOFT软件概述介绍20120101

PDSOFT软件概述介绍20120101

PDSOFT计算机辅助管理系统(工程设计公司综合解决方案)1.PDSOFT软件概述1.1.软件核心基础及其优势PDSOFT(Plant Design Software工厂设计软件)是北京中科辅龙计算机技术股份有限公司(以下简称“中科辅龙公司”)自主研发的三维工厂设计与管理系列软件的品牌。

北京中科辅龙计算机技术股份有限公司成立于1998年7月20日,注册资本为2930万元。

在职人员209人,其中60%为研发人员,20%为工程服务人员。

中科辅龙公司是中国最早专业开展流程工厂CAD产品自主开发和产业化的高技术公司。

目前PDSOFT品牌下已经拥有15个具有自主知识产权的产品,已经成为集管道、设备、构筑物、暖通、电缆桥架等多专业协同设计软件,同时可以和天正建筑、博超电气、Revit(建筑、结构)等专业软件进行数据共享。

PDSOFT研发成果还曾获得了中国科学院科技进步二等奖、中国计算机学会王选奖科技进步一等奖,2010年获得教育部技术发明奖一等奖(目前已列入国家高等教材《化工设计》,国内工科类高校已逐步列入必修课),2011年国家技术发明二等奖(计算机领域唯一一家获此殊荣),其专业技术水准获得了学术界的认可。

PDSOFT三维工厂设计软件自推向市场以来,已在很多工程设计及施工建设单位中发挥了重要作用,应用领域广泛涉及到石油、石油化工、化工、电力、钢铁、航空航天、交通、有色金属、油田、燃气热力、医药、轻工、核工、纺织、油脂、市政、环保等行业。

客户占有率及市场软件装机率远远超越同类型国内外其他产品。

中科辅龙公司是以高科技服务为宗旨的公司,可以根据用户的需求对用户进行项目研发、维护、升级等一系列的跟踪服务。

中科辅龙公司还可以为用户提供远程视频会议服务系统,可以第一时间为广大用户解决问题。

中科辅龙公司目前已拥有了完全自主版权的三维工厂设计和管理系列软件,包括:1) PDSOFT 三维管道设计与管理系统(PDSOFT 3DPiping)PDSOFT 3DPiping提供流程工厂的三维管道设计与管理功能,是PDSOFT 的核心软件,其功能模块如下:(1) Model,三维建模模块。

三维管道设计简介

三维管道设计简介

三维管道设计简介在现代工业建设中,管道作为流体传输的重要设施,其设计的复杂性和精准性对整体工程的质量、安全性和效率都有着至关重要的影响。

随着计算机技术的飞速发展,传统的二维管道设计方法已经逐渐不能满足日益增长的设计需求。

在这样的背景下,三维管道设计技术应运而生,并迅速成为工业设计领域的研究和应用热点。

一、三维管道设计的基本概念三维管道设计是指利用三维建模软件,根据工程实际需要,在虚拟的三维空间中进行管道系统的设计。

这种方法不仅可以直观地展示管道系统的空间布局,还能通过软件内置的分析工具对设计方案进行优化,提高设计的精准度和效率。

二、三维管道设计的特点与优势1. 直观性强:三维设计能够真实模拟管道系统的空间位置关系,使设计人员能够更直观地理解设计意图,减少设计错误。

2. 精度高:通过精确的三维建模,可以准确计算管道的长度、角度、弯曲半径等关键参数,确保设计的精准性。

3. 碰撞检测:三维设计软件通常配备碰撞检测功能,能够在设计阶段就发现可能存在的管线冲突,避免施工过程中的返工。

4. 材料统计准确:自动统计管道、管件、阀门等材料的数量和规格,为材料采购和预算提供准确数据。

5. 设计优化:利用软件的分析功能,可以对管道系统的流体力学性能、应力分布等进行分析,进而优化设计方案。

6. 便于协同设计:支持多人同时在线编辑,提高团队协作效率。

7. 与施工衔接紧密:三维设计成果可以直接用于施工模拟和预制加工,减少施工误差。

三、三维管道设计的流程1. 项目准备:明确设计任务,收集相关资料,确定设计规范和标准。

2. 建立三维模型:利用三维设计软件创建管道系统的三维模型,包括管道、管件、阀门、设备等。

3. 设计校核:对初步设计的模型进行校核,检查是否符合设计要求和规范。

4. 碰撞检测与优化:运行碰撞检测程序,找出潜在的管线冲突,并进行优化设计。

5. 材料统计:根据优化后的设计模型,自动统计所需材料的清单。

6. 成果输出:生成施工图纸、材料清单、施工指导文件等设计成果。

PDSOFT 3DPiping《管道预制设计系统》——在管道预制安装过程中的应用

PDSOFT 3DPiping《管道预制设计系统》——在管道预制安装过程中的应用

2P ¥ F D in 软件在我公司应用的几种模式 D O T 3 P i pg
我 公 司根 据设 计 院一 次 设 计所 提 供 的 蓝 图图 纸 、
() 利用 P S F D iig 1 D O T 3 Pp 软件建立管道等级 n
数据库 l
欢迎访问: 中国化工建设网)w wccno ‘ w . crr c .g
采用 该设 计方 案工 作量 大 ,需有 专 人根据 管道 等 突破 进度 瓶 颈 的关键 在于 如何取 消 “ 管道 材料 数据 的 级表建 立P 软件 管道等级 库 , 无需配备 手工 勾制单 建立 ”和 “ DP 但 管道模 型的 建立 ”这两项 重复 (E 已使用 SI 线 图人员 。设计 人 员只需 熟练运 用 P DP软件 ,严格 按 P S 件建 立 了管道材料 数据 库和管 道模 型 ) 庞大 的 D 软 、
的平面施工图( 或原始单线图) 或中间文件 , 用软件重新 绘制出( 或重新加工出) 或生成符合管道工厂预制要求的 司通过功能先进性、 性能价格比、 售后服务等多方面考
在此情况之下 ,我公司采用的设计方案: ()利用 P S F D iig 1 D O T 3 Ppn 软件建立管道等级 () 2 用手工勾制单线图; () 3 依据勾制的单线图使用P S F D iig D O T 3 Ppn 软 ( 打印出满足预制需要的管段图和安装需要的单 4 )
中图分类号 T 42 B 9
文献标识码

文章编 号
17- 33 ( 0 ) 0 o2 1 62 92 2 7 一 卜 o卜 2 0
1前言
设计条件、 目资料等情况, 项 使用 P S F D iig D O T 3 Ppn

PDSOFT 管道预制设计系统 使用教程《第四部分 材料表》

PDSOFT 管道预制设计系统 使用教程《第四部分 材料表》

目录PDSOFT使用教程《管道预制设计系统-材料表》136 目录第1章制定BOM表统计格式 (127)1.样表 (127)2.表头表尾定义 (128)3.表域定义 (132)4.填写顺序 (143)5.类内顺序 (145)6.插入图形 (149)7.图形编辑 (149)第2章材料统计 (151)1.统计定义 (151)2. BOM综合材料表生成 (153)3. BOM材料表浏览 (153)4.返回模型 (153)第3章附录1:元件分类 (154)第4章附录2:关键词定义 (158)PDSOFT 使用教程《管道预制设计系统-材料表》 第1章 制定BOM 表统计格式127第1章 制定BOM 表统计格式BOM 是Bill of Material 的缩写,代表材料表的意思。

此部分内容主要介绍如何制作一张新的材料表格式供统计材料用;如何使用已经制作的材料表格式进行材料统计。

进入ISO 图环境后,菜单中应出现“BOM 统计”项。

1.样表图 2-11) 新建样表:鼠标拾取新建样表选项,进入新建样表过程。

(1) 首先设计好材料统计所需要的材料表格式,最好先画在一张纸上,准确标明各项尺寸值。

(2) 切换到AUTOCAD 画图环境:鼠标拾取AUTOCAD 选项,进入AUTOCAD 画图环境。

第1章制定BOM表统计格式PDSOFT使用教程《管道预制设计系统-材料表》128图 2-2使用AUTOCAD画图命令,绘制一张材料表图形文件(.dwg),此材料表文件是一张没有定义的材料表空文件。

2) 打开样表:鼠标拾取打开样表选项,打开一张材料表样表(.dwg),可以对打开的样表进行修改。

3) 存储样表:鼠标拾取存储样表选项,将一张新建样表或修改后的样表存储到当前材料表的文件名中。

4) 另存样表:鼠标拾取另存样表选项,将一张新建样表或修改后的样表另外存储到一个指定的文件名中。

2.表头表尾定义此功能用来定义在材料表表头表尾中,有哪些域值需要在材料统计时自动填写上去,并将它们放置在什么地方(表头表尾中有些域值只是文字标注)。

工厂三维布置设计管理系统之PDMS管道设计培训

工厂三维布置设计管理系统之PDMS管道设计培训

工厂三维布置设计管理系统之PDMS管道设计培训PDMS(Plant Design Management System)管道设计培训是针对工厂三维布置设计管理系统中的管道设计进行的培训课程。

通过该培训,参与者可以学习和掌握PDMS软件在管道设计方面的应用技巧和方法,提高工作效率和质量。

一、培训目标1.了解PDMS软件的基本概念和使用方法。

2.掌握PDMS软件在管道设计中的具体应用技巧。

3.能够独立完成工厂三维布置设计管理系统中的管道设计工作。

4.提高工作效率和准确性,降低工作风险。

二、培训内容1. PDMS软件基本概念介绍- PDMS软件的历史和发展- PDMS软件的特点和优势- PDMS软件的主要功能和模块介绍2. PDMS软件安装与配置- PDMS软件的安装步骤和要求- PDMS软件的配置方法和参数设置- PDMS软件的界面介绍和操作说明3. PDMS管道设计基础- 管道设计的基本要求和规范- 管道材料和组件的选择原则- 管道系统的布置和连接方式4. PDMS管道设计工具的使用- 管道设计的基本工具介绍- 管道尺寸和布置的调整方法- 管道支撑和固定的设计原则5. PDMS管道模型的建立和修改- 管道模型的建立步骤和技巧- 管道模型的修改和优化方法- 管道模型的碰撞检查和冲突解决6. PDMS管道设计的输出和交流- 管道设计的图纸和报告输出- 管道设计的数据交流和共享- 管道设计的问题分析和解决三、培训形式和时间安排1. 培训形式:- 理论讲座:通过讲解PMDP软件的基本知识和应用技巧。

- 实际操作:通过实际操作案例,让参与者熟悉并掌握PDMS软件在管道设计中的应用方法。

- 讨论交流:通过讨论和交流,解答参与者在学习过程中遇到的问题。

2. 培训时间和地点- 培训时间:通常为5个工作日,每天8小时。

- 培训地点:可以选择公司内部或外部专业培训机构进行培训。

四、培训对象和要求1. 培训对象:工厂三维布置设计管理系统相关岗位的工作人员,如工程师、设计师等。

关于PDSOFT三维管道设计软件在化工装置中的应用分析

关于PDSOFT三维管道设计软件在化工装置中的应用分析

关于 PDSOFT 三维管道设计软件在化工装置中的应用分析发布时间:2022-01-12T02:05:44.335Z 来源:《现代电信科技》2021年第13期作者:张雨田[导读] 为保证其在化工装置设计中发挥出较强的应用价值,还需对其原理内容深度探究,主要由数据准备、建模、模型校验、图纸生成四部分组成,各部分具有具体的工作内容,既独立存在又相互影响。

(江苏省化工设计院有限公司)摘要:本文从化工装置结构创新角度全面分析,引进与应用 PDSOFT 三维管道设计软件,目的是改变传统化技术手段与设计理念,并对此软件功能、优势等进行全面分析,通过掌握 PDSOFT 三维管道设计软件在化工装置中的应用效果与价值,控制使用方法的合理性,优化设计流程,有效规避常规设计问题持续发生,整体效果有良好的基础保障。

关键词: PDSOFT;三维管道;管道设计;设计软件;化工装置1.PDSOFT 三维管道设计软件原理分析以 Windows98(2000/NT/XP/7/10)操作系统为基础条件,借助 A uto-CAD 运行平台,形成三维工厂设计系统,既具备自主知识产权,又在医疗、化工、油田等领域中广泛应用,均能对各领域的创新发展带来积极影响,并在实践应用的过程中掌握其使用流程(如图 1所示),由专业化的技术人员规范操作,可保证设计方案的完整性。

图 1: PDSOFT 三维管道设计软件功能示意为保证其在化工装置设计中发挥出较强的应用价值,还需对其原理内容深度探究,主要由数据准备、建模、模型校验、图纸生成四部分组成,各部分具有具体的工作内容,既独立存在又相互影响。

2.PDSOFT 三维管道设计软件数据准备PDSOFT 三维管道设计软件中的数据准备由三部分组成,分别是项目数据库、图形库管理、表格模板。

项目数据库又包括项目设定、管道等级、管线号表、油漆与隔热库内容。

各部分所肩负的工作内控有所不同,均需在设计阶段对各部门要点内容全面分析,才能保证设计软件应用的合理性与规范性。

PDSOFT三维管道设计软件在石油化工装置中的应用探析

PDSOFT三维管道设计软件在石油化工装置中的应用探析

PDSOFT三维管道设计软件在石油化工装置中的应用探析发布时间:2023-03-16T06:18:27.674Z 来源:《新型城镇化》2023年2期作者:顾丽娟[导读] 本文主要分析了三维管道设计软件的工作流程,然后阐述了PDSOFT配管设计的步骤,最后总结了PDSOFT三维管道设计软件的应用过程。

中集安瑞科工程科技有限公司摘要:本文主要分析了三维管道设计软件的工作流程,然后阐述了PDSOFT配管设计的步骤,最后总结了PDSOFT三维管道设计软件的应用过程。

关键词:PDSOFT;三维管道设计;石油化工装置一、PDSOFT三维管道设计软件的简介 PDSOFT是当前使用较为广泛地一款三维管道设计软件,该软件的运行主要是基于Windows操作系统。

在实际进行应用的过程中,该软件能够建立三维模型,而后对三维模型进行相应的处理,从而得到所需的平剖面图、材料表、渲染图、消隐图以及ISO图等,其整体应用效果是较为便捷的,如下图一则为该软件的操作流程。

而在应用PDSOFT三维管道设计软件的过程中,往往也需要按照一定的步骤进行操作,主要可以分为以下四个部分:(1)数据准备;(2)建模;(3)模型校验;(4)图纸生成。

在实际操作过程中,上述四部分操作流程中也需要进行更为细致的划分,从而确保最后生成的图纸的质量达到相应标准。

图一三维管道设计软件工作流程二、PDSOFT三维管道设计软件的应用过程(一)数据准备(1)项目数据库在进行数据准备的过程中,首先需要对项目的数据库进行分析,而在石油化工装置的管道设计中,其数据库主要可以分为项目设定、管道等级、管线号表、油漆库与隔热库等,本文主要对此进行了分析。

首先,在对项目设定进行处理的过程中,工作人员需要在数据管理系统中添加上新建的项目,并且将新项目的相关信息完整的输入至管理系统之中,包括新项目的制图标准、碰撞条件等参数。

其次,在对管道等级进行处理的过程中,工作人员则需要通过对管道等级表、管道等级生成器等进行相应的处理,从而准确地在标准库中提取所需的元件,同时确保其所获取的元件的精确性。

PDSOFT 管道预制设计系统 使用教程《第一部分 管道安装》

PDSOFT 管道预制设计系统 使用教程《第一部分 管道安装》

PDSOFT使用教程《管道预制设计系统-管道安装》目录目录第1章管道模型参数设置 (1)1.初始化管道模型设计 (1)2.设置管道模型参数 (1)3.类型选择 (4)4.设置模型精度 (4)5.管道模型参数设置确认 (4)第2章管线布置 (5)1.选择管线布置命令 (5)2.确定管线起始点位置 (5)3.布管状态设置 (5)4.管线布置操作说明 (14)第3章成组布管 (16)1.选择布管命令 (16)2.基准管线参数设置 (16)3.选择成组布管命令 (16)4.成组布管管线参数设置 (17)5.确认 (18)第4章安装元件 (19)1.元件类型 (19)2.图形元件基本结构 (23)3.元件安装的一般流程 (24)4.元件安装的基本操作 (25)5.元件安装的特别说明 (30)6.管架安装说明 (44)7.仪表泡安装说明 (45)8.断点安装说明 (45)9.焊点安装说明 (46)第5章模型编辑功能 (47)1.属性查询及编辑功能 (47)2.管道编辑功能 (48)第6章元件安装管理 (54)1.进入元件安装管理状态 (54)目录 PDSOFT 使用教程《管道预制设计系统-图形库管理》22. 选择元件类型...................................................................54 3. 选择元件...........................................................................55 4. 元件属性设置说明. (55)第7章 断点导出、导入管理功能 (59)1. 导出断点管理功能.............................................................59 2. 导入断点管理功能. (60)PDSOFT 使用教程《管道预制设计系统-管道安装》 第1章 管道模型参数设置1第1章管道模型参数设置1.初始化管道模型设计1) 鼠标点拾配管设计命令按钮,进入管道模型设计状态。

PDSOFT2.8第一部分构筑物

PDSOFT2.8第一部分构筑物

第一部分构筑物构筑物设计是PDSOFT的基本模块之一,该模块包括轴网生成及编辑、插入构件、构件编辑三大部分。

在三维工厂模型配管设计过程中,轴网是整个工厂模型的构筑物、设备、及配管定位重要标志之一,而整个工厂模型只使用统一轴网。

为了统一管理及维护,将轴网放入片区图,用户若要生成、编辑轴网,就必须从PDSOFT的主菜单进入片区图才能使用此功能。

在片区图中,可同时插入构件、编辑构件。

另外,在子模型图中也提供了插入构件及构件编辑功能。

第1章轴网生成与编辑1.进入构筑物设计状态打开PDSOFT三维管道设计与管理,进入配管设计后,新建片区轴网建筑图,如图1-1。

程序进行轴网、构件初始化,并确认片区轴网范围,软件进入轴网生成、插入构件、轴网及构件编辑环境。

在子模型图功能菜单中,只有构件插入及构件编辑功能。

图1–1 构筑物设计2.轴网生成1)功能说明轴网是为了快速、精确定位建构筑物、设备等而设置的一种网格。

对于用户的各种操作提供了明确的提示信息。

2)使用条件(1) 只能在工厂建模的片区轴网环境下调用。

(2) 轴网数据输入至少输两侧,即一侧开间、一侧进深,或三侧,或四侧。

即不能只输一侧,若输一侧,则无法形成轴网。

3)操作过程“轴网”下拉菜单中包含“轴网生成”,如图1-2:图1–2 轴网菜单点击轴网生成选项后跳出柱网轴线设计对话框,如图1-3:图1–3 柱网轴线设计界面其中:●选择区:对话框左列选择区中的四个按钮为轴线位置区分键。

若输入下开间轴线尺寸,请将光标对准“下开间”按钮,按下鼠标器左键,对话框进入下开间轴线尺寸输入状态,其它位置轴线输入方法相同。

●开间、进深表达式:编辑区下方的开间、进深表达式输入框,用于输入每个开间或进深的具体尺寸,开间进深可以点取数量和尺寸输入(顺序必须是先点数量后点尺寸),也可以直接由键盘输入数量、乘号(*)和尺寸,每输入一个开间进深(例如4*3000),点取编辑区的“添加”按钮,则输入的两个数字组成一个字符串送入数字显示框内,然后,即可进行下一个开间,进深的输入,输入完毕点取轴网设计框中的“确定”按钮。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PDSOFT三维管道设计与管理系统PDSOFT三维管道设计与管理系统全称为PDSOFT计算机辅助工厂协同设计系统-三维管道设计与管理系统,简称PDSOFT3DPiping,该系统提供强大的三维工厂管道设计功能,对流程工厂详细设计的全过程提供强有力的支持。

PDSOFT3DPiping可在Windows等系统上运行,以AutoCAD为运行平台。

应用领域涉及石油、石油化工、化工、油田、燃气热力、医药、核工业、纺织、轻工、环保、造纸、钢铁、油脂工程等众多行业。

PDSOFT3DPiping 主要功能模块 1. 建筑结构三维模型建立:使用参数化建模的方式建立各种建筑结构部件的三维空间模型,包括钢结构柱、混凝土柱、钢结构梁、混凝土梁、钢楼梯、混凝土梯、平台、楼板、围栏、墙、门、窗屋顶、开洞和用户自定义部件等; 2.设备三维模型建立:使用参数化建模的方式建立各种设备的三维空间模型,包括容器、锅炉、塔、换热器、泵、储罐、机电和用户自定义等。

在设备上的任意位置和方向上建立设备管口的三维模型;3.管道三维模型建立:按照设计规则驱动的方式建立工厂管道的三维模型,包括各种介质、压力、公称直径、材质的管道,以及管道上的各种管子、管件、阀门、垫片、法兰、附件等;4.三维模型智能编辑(含实时属性显示):提供模型信息的实时属性显示功能,工程设计过程中模型选择集拾取功能,模型的删除、拷贝、移动、旋转、轴对称镜像等编辑功能,管线公称直径、管路等级智能修改的功能;5. 模型数据检查:在建模过程中,随时可以对模型数据的完整性进行检查,并能够对发现的错误进行自动修复和提示;6.模型碰撞检查与管理:依据碰撞检查规则,对模型空间中的各种对象进行碰撞检查,产生碰撞检查结果,提供结果信息管理工具,能快速定位碰撞点的实际位置,并输出碰撞检查报告;7.模型设计检查与管理:依据工程设计规则,对模型空间的对象进行各种设计规则检查,产生设计检查结果,包括:最小管长检查、端面匹配检查、管径匹配检查、分支类型检查、最小管长检查、流向检查等;8.ISO图全自动生成(含全自动分图优化和全自动标注):把模型中的全部管线成批生成ISO图,并依据设置自动进行每条管线的分图,生成的ISO图可以直接用于现场施工安装;9. 竣工版ISO图自动返回生成管道模型竣工图:在施工过程中,可以在ISO图环境中直接修改某一条管线的数据,修改后的数据可以随时返回到整个的工厂模型中;10.平立面图自动生成及编辑:提供以任意剖切方式的从三维模型自动生成平立面图的功能,支持单双线混合表示的图纸,可以支持实体消隐和工程消隐的出图规范,生成的图纸可以进行智能交互标注,加入各种常用图例符号;11.平立面图再版重建:三维模型修改后,可以对以前生成的平立面图进行自动更版重建;12.平立面图自动标注:对平立面图进行各种全自动标注,包括柱轴线的定位,设备的位号、名称、定位尺寸、管口编号,管线的管线号、标高、定位尺寸,管线上的阀门、弯头、大小头的规格、定位尺寸,仪表元件的位号、标高等,管架的编号,物料流向,管线的坡度、保温、伴热等;13.材料表自动生成:从三维模型全自动生成各种材料清单,包括综合材料表、管线材料表、管道工程量表、保温表、防腐表等,材料表支持DWG、EXCEL、TXT、DBF等格式;14.材料表模板定制:提供PDSOFT软件中所使用到的各种表格的定义功能,可以定义材料表的图形、表格栏目、材料统计排序规则、填写规则等;PDSOFT 3DPiping V2.85(三维管道设计与管理系统)提供强大的三维工厂管道设计功能,对流程工厂工艺配管专业详细设计的全过程提供强有力的支持。

PDSOFT 3DPiping V2.85可运行于Windows 2000、Windows XP、Windows Vista以及Windows 7等主流操作系统,以AutoCAD 2004-2009为图形平台。

应用领域涉及石油、石油化工、化工、油田、燃气热力、医药、核工业、纺织、轻工、钢铁、油脂工程等众多行业.软件功能介绍1. 建筑结构三维建模:使用参数化建模的方式建立建筑结构部件的三维模型,包括钢结构柱、混凝土柱、钢结构梁、混凝土梁、钢楼梯、混凝土梯、平台、楼板、围栏、墙、门、窗、屋顶、洞口和用户自定义部件等;2. 设备三维建模:使用参数化建模的方式建立设备的三维模型,包括容器、锅炉、塔、换热器、泵、储罐、机电和用户自定义等,并且可以在设备的任意位置和方向上建立设备管口的三维模型;3. 管道三维建模:采用管路等级驱动的方式建立工厂管道的三维模型,包括管子、直通管件、弯曲管件、分支管件、直通阀门、角型阀门、三通阀门、四通阀门、法兰、垫片、附件、仪表等;4. 采暖通风三维建模:几何建模方式的暖通设计模块。

提供灵活的通风管道三维参数化建模,采用灵活的定位方式进行三维通风管道建模,支持的构件主要有直管段通风管、法兰管段通风管、同心变径管、偏心变径管、弯头、矩形三通、插管式三通、圆形三通、百叶窗、方变圆接头等;5. 电缆桥架三维建模:几何建模方式的电联桥架设计模块。

提供槽式桥架、梯级式桥架、托盘式桥架、配线桥架、防火桥架等系列的电缆桥架的三维参数化建模,可以采用中心定位、底边定位等灵活的定位方式进行三维电缆桥架建模,支持的构件主要有直管段、直通件、弯曲件、分支件、竖井、电缆沟等;6. 三维模型智能编辑和实时属性显示:模型信息的实时属性显示;工程设计过程中模型选择集拾取功能;模型的删除、拷贝、移动、旋转、镜像等编辑功能;管线公称直径、管路等级的智能修改;7. 模型数据检查:在建模过程中,随时可以对模型数据的完整性进行检查,并能够对发现的错误进行自动修复和提示;8. 模型设计检查与管理:依据工程设计规则,对模型空间的对象进行各种设计规则检查,产生设计检查结果,包括:管线连接检查、端面类型匹配检查、管径匹配检查、分支类型检查、最小管长检查、流向检查、垫片压力检查等;9. 模型碰撞检查与管理:依据碰撞检查规则,对模型空间中的各种对象进行碰撞检查,产生碰撞检查结果,提供结果信息管理工具,能快速定位碰撞点的实际位置,并输出碰撞检查报告;10. ISO图全自动生成(含全自动分图优化和全自动标注):把模型中的全部管线成批生成ISO图,并依据设置自动进行每条管线的分图,生成的ISO图可以直接用于现场施工安装;11. 竣工版ISO图自动返回生成管道模型竣工图:在施工过程中,可以在ISO图环境中直接修改某一条管线的数据,修改后的数据可以随时返回到整个的三维工厂模型中;12. 平立剖面图自动生成及编辑:提供以任意剖切方式的从三维模型自动生成平立剖面图的功能,支持单双线混合表示的图纸,可以支持实体消隐和工程消隐的出图规范,生成的图纸可以进行智能交互标注,加入各种常用图例符号;13. 平立剖面图再版重建:三维模型修改后,可以对以前生成的平立剖面图进行自动更版重建;14. 平立剖面图自动标注:对平立剖面图进行全自动标注,包括柱轴线的定位,设备的位号、名称、定位尺寸、管口编号,管线的管线号、标高、定位尺寸,管线上的阀门、弯头、大小头的规格、定位尺寸,仪表元件的位号、标高等,管架的编号,物料流向,管线的坡度、保温、伴热等;15. 材料表自动生成:从三维模型全自动生成各种材料清单,包括综合材料表、管线材料表、管道工程量表、保温表、防腐表等,材料表支持DWG、EXCEL、TXT、DBF等格式;16. 材料表模板定制:提供PDSOFT软件中所使用到的各种表格的自定义功能,可以定义材料表的图形、表格栏目、材料统计排序规则、填写规则等;17. 工程数据库管理:提供工程项目数据库和各种标准库的建立、维护和管理功能,包括项目配置、管线表、管路等级规定、保温规定、伴热规定、夹套规定、管子管件、阀门、附件、法兰、螺栓螺母和分支规定等,当多个项目在服务器上时,可以进行权限和角色的管理;18. 图形库管理:提供各类部件图形的建立、修改、维护和管理功能,包括各种设备、建筑、结构、管件、阀门和图组等;19. 支吊架建模及其材料统计:提供了按照支吊架常用标准图集建立支吊架模型的功能,并能够在管道布置图、轴测图中自动生成支吊架信息,自动生成各类支吊架表格,包括支吊架索引表、支吊架汇总表和材料表;20. JB-VALVE中国机械部阀门总库:提供了中国机械工业部出版的全套阀门产品样本的阀门数据库;21. 模型渲染与消隐处理:提供了三维模型效果图制作的工具,可以渲染成彩色的效果图,而且可以用消隐方式生成三维模型的轮廓图。

22. 与其它PDSOFT产品无缝集成:包括PDSOFT CAESAR_II_DI V1.0,PDSOFT Support V1.0,PDSOFT PDMS_DI V1.0,PDSOFT PipeChecking V1.0,PDSOFT Review V1.0等。

软件主要特点及优势1. 完全自主版权:可根据用户需求进行快速定制开发。

PDSOFT 3DPiping是由一个专业从事工厂设计系列软件的高技术开发团队经过多年持续不断的努力发展形成,我们拥有其完整的自主版权。

从P&ID到建筑结构建模、设备建模、管道建模,到平立剖面图自动生成、平立剖面图全自动标注、ISO图全自动生成和标注,到材料统计和表格模板定制、碰撞检查与管理、设计检查与管理等,这些都是我们公司的自有核心技术。

这使我们能够有条件满足用户在软件实际应用和整体信息化建设过程中的技术需求。

2. 自动生成施工图纸和材料表:减少设计工作量,保证设计质量。

用户设计时,设计流程是清晰的和完整的。

即建立项目数据库,进行三维模型设计,进行模型设计检查,生成平立剖面图、ISO图和材料表等施工资料和数据。

所有的施工图纸和材料表均根据三维模型自动生成,保证了施工图纸的一致性,可以准确地按用户需要的方式进行材料统计,提高了设计质量。

3. 参数化建模:支持设计复用,提高工作效率。

进行设备和建筑结构建模时,使用的是完全参数化的方式,只需要输入相关参数就可以建立库中已有部件的设备和构筑模型,而且模型的修改通过修改参数就可以实现。

库是开放的,并有管理工具,可以自己增加,增加以后下一个项目还可以使用。

4. 管路等级驱动:提高设计效率,保证设计质量。

软件使用完全管路等级驱动,完全所见即所得。

在布管过程中,系统会自动插入弯曲件,如弯头;会根据等级分支表自动插入分支件,如三通等;阀门、附件等管道元件插入时会自动匹配和选择,并自动匹配法兰垫片。

5. 智能编辑:提高设计效率,保证设计质量。

智能编辑功能可以满足设计修改需要。

当管线设计条件发生变更时,需要修改管道的公称直径或管路等级,系统会自动依据已有管道模型和等级约束,进行智能计算,把管道三维模型自动更新。
