焊接结构设计的一般原则

必须考虑焊接装配焊接次序对可焊到性的影响，图8-9
（4）减少焊接工作量
减少焊缝数量和焊缝填充金属。选用轧制型钢代替一部分焊件；角焊缝多且密集的地方可用铸钢代替；角焊缝保证强度的条件下，尽量减少焊脚尺寸。对接焊缝，保证熔透的情况下选用填充金属最少的坡口形式。
（5）焊接变形控制
（4）合理布置焊接接头位置 1）避免应力集中如图根部角接接头应力集中严重，承
载能力低。在封头加工一个槽，效果近似于对接接头。
另外，最好的方法是将封底改换成球面封头，以对接接头的依托。
图a，支耳背面无依托，容易在支耳两端的焊缝上产生裂纹。改进成图b结构，支耳有依托，应力分布均匀。
焊接结构设计的一般原则
焊接设计包括：焊接结构设计
焊接工装设计
焊接工艺设计焊接设备设计
焊接材料设计
焊接车间设计。
1.焊接结构设计的一般思路
（1）实用性
必须达到产品所需要的使用功能和预期效果。
（2）可靠性
焊接结构在使用期内必须安全可靠，受力必须合理，能满足强度、刚度、稳定性、抗震性、耐蚀性等方面的要求。
3）工字钢垂直连接时，增加加强肋板，应力会均匀分布。
4）焊缝宜对称地布置并尽可能接近中心轴。
表8-2 焊接接头的合理性
2. 从工艺性及经济性分析焊接结构的合理性（1）焊接结构的备料工作量
V坡口耗材料最大， U型坡口次之， X坡口较小，双U型坡口耗材最少，但是加工量大，而X坡口易于加工。
其设计结构更符合生产实际。
（3）有限元数值模拟辅助设计法
利用有限元模拟法可以分析已设计的焊接结构静态和动态的物理系统，可得出焊接结构局部区域的工作应力分布，从而改进焊缝形状及尺寸设计。

焊接结构设计..

A.手工电弧焊时，要考虑焊条有足够的操作空间。 B.埋弧自动焊要有利于存放焊剂。 C.点悍、缝焊时，要求电极能方便地伸入待焊位置。
不合理 A.手工电弧焊
合理
不合理
B.埋弧焊
合理
>75°
不合理
C.点焊或缝焊
合理
图8-1 焊缝位置与操作空间的关系
（2）.焊缝布置应有利于减少焊接应力和变形。
①焊缝焊缝应避开最大应力和应力集中的部位。
对接
搭接
角接
T形接头
★焊接接头形式的选择：
选用何种接头主要依据焊接方法、焊件结构特点和使用要求等因素。（1）焊接方法: 1）熔焊适用于各类接头形式； 2）电阻点焊和缝焊须采用搭接接头； 3）对焊和摩擦焊须采用对接接头； 4）钎焊多采用搭接接头。（2）焊件结构特点和使用要求： 1）承载较大的接头宜采用对接，以减少应力集中； 2）承载较小可采用搭接、角接、Ｔ形接。
焊接工艺设计示例实例结构名称：中压容器（见下图）材料：16MnR（钢板尺寸1200 5000）料厚：筒身12mm，封头14mm，人孔圈20mm，管接头7mm 。生产数量：小批生产。试制定焊接工艺方案。
筒身封头管接头
人孔 3000
解: （1）焊缝布置、焊接次序根据板料尺寸，筒身应分为三节，分别冷卷成形，为避免焊缝密集，三段筒身上的纵焊缝可相互错开180°；封头应采用热压成型，与筒身连接处应有30 ~ 50 mm的直段，使焊缝躲开转角应力集中处。人孔圈因其板厚较大，一般加热卷制。
不合理
合理图8-4 焊缝位置与应力和变形的关系
（3）焊缝应避开加工表面，尤其是已加工表面，以免影响加工表面的精度。
不合理合理
不合理

焊接结构工艺性

常用加工方法：
• 气割 • 切削加工（车或刨） • 碳弧气刨等
坡口基本形式：I、V、X、U
选择依据：
• 板材厚度 • 坡口加工方法
• 焊接工艺性 • 考虑焊接方法、焊接位置、接头类型、
变形大小、熔透要求、经济性等
焊接材料的选择
优先选择可焊性好的低碳、低合金钢.
否则就要采取相应的工艺措施
– 焊接的难易与变形程度：焊接易于实现，变形能够控制
– 焊接成本：经济性
பைடு நூலகம்– 施工条件：技术人员设备等条件
➢熔焊：对接、
搭接、角接、T接、端接
➢压焊：对焊－
对接、点焊和缝焊－搭接
➢钎焊：搭接
(2)坡口形式设计
Welding Groove Style Design
目的：
• 使接头根部焊透 • 使焊缝成型美观 • 使焊缝金属达到所需的化学成分。
三、焊件结构工艺性设计实例
低压贮气罐，壁厚8mm，压力1.0MPa，温度为常温，介质为压缩空气，大批量生产。
选择母材材料：短管选用优质碳素结构钢10，其它选用塑性和焊接性好的普通碳素结构钢 Q235-A。
设计焊缝位置及焊接接头、坡口形式：
–筒节的纵焊缝和筒节与封头相连处的两条环焊缝均采用对接Ⅰ形坡口双面焊

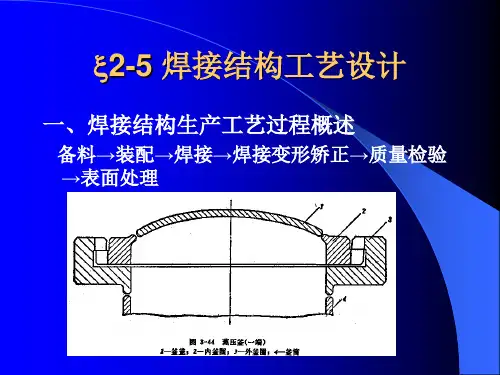

2-5 焊接结构工艺设计
一、焊接结构生产工艺过程概述
备料→装配→焊接→焊接变形矫正→质量检验 →表面处理
二、焊接结构工艺设计
1. 焊缝布置Weld Arrangement
焊缝应尽量处于平焊位置
焊缝要布置在便于施焊的位置
焊缝布置要有利于减少焊接应力与变形
– 尽量减少焊缝数量及长度，缩小不必要的焊缝截面尺寸

机械加工基础：第四章焊接结构设计

板厚小于24 mm时，可不开坡口双面焊接。焊更厚的工件时，必须开坡口。
搭接接头因两工件不在同一平面，受力时将产生附加弯矩，而且金属消耗量也大，一般应避免采用。但搭接接头不需开坡口，装配时尺寸要求不高，对某些受力不大的平面联接与空间构架，采用搭接接头可节省工时。
2．坡口形式
焊条电弧焊对板厚为 1～6 mm对接接头施焊时，一般可不开坡口 (即I形坡口)直接焊成。
(5) 焊缝位置应便于焊接操作布置焊缝时，要考虑到有足够的操作空间。
埋弧焊结构要考虑接头处在施焊中存放焊剂和熔池保持问题。
点焊与缝焊应考虑电极伸入方便。
焊缝应尽量放在平焊位置，应尽可能避免仰焊焊缝，减少横焊焊缝。
良好的焊接结构设计，还应尽量使全部焊接部件，至少是主要部件能在焊接前一次装配点固，以简化装配焊接过程，节省场地面积，减少焊接变形，提高生产效率。
设计焊接结构时，应多采用工字钢、槽钢、角钢和钢管等型材，以降低结构重量，减少焊缝数量、简化焊接工艺，增加结构件的强度和刚性。
第二节焊接接头的工艺设计
一、焊缝的布置
工艺设计原则：
(1) 焊缝布置应尽量分散两条焊缝的间距大于三倍板厚，且不小于100 mm
(2) 焊缝的位置应尽可能对称布置
二、接头形式的选择与设计
接头形式应根据结构形状、强度要求、工件厚度、焊后变形大小、焊条消耗量、坡口加工难易程度、焊接方法等因素综合考虑决定。
1．接头形式
对接接头 T形接头角接接头搭接接头
对接接头受力比较均匀，是最常用的接头形式，重要的受力焊缝应尽量选用。
角接接头与T形接头受力情况都较对接接头复杂，但接头成直角或一定角度连接时，必须采用这种接头形式。
带钝边U形坡口根部较宽，允许焊条深入，容易焊透。而且坡口角度小，焊条消耗量较小。但因坡口形状复杂，一般只在重要的受动载的厚板结构中采用。

焊接结构课程设计_压力容器

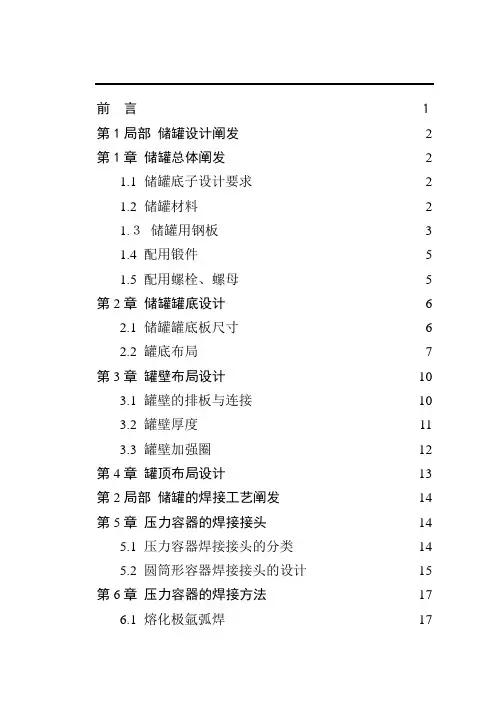

前言１第1局部储罐设计阐发2第1章储罐总体阐发21.1 储罐底子设计要求21.2 储罐材料21.３储罐用钢板31.4 配用锻件51.5 配用螺栓、螺母5第2章储罐罐底设计62.1 储罐罐底板尺寸62.2 罐底布局7第3章罐壁布局设计103.1 罐壁的排板与连接103.2 罐壁厚度113.3 罐壁加强圈12第4章罐顶布局设计13第2局部储罐的焊接工艺阐发14第5章压力容器的焊接接头145.1 压力容器焊接接头的分类145.2 圆筒形容器焊接接头的设计15第6章压力容器的焊接方法176.1 熔化极氩弧焊17CO气体庇护焊186.22埋弧焊19第7章压力容器的焊接工艺21第3局部储罐的组装与查验22第8章储罐的安装施工挨次22储罐底板的焊接挨次22储罐壁板的焊接挨次22储罐固定顶的焊接挨次23第9章储罐焊缝的查验与修补24焊缝检测24焊缝修补25设计体会26参考文献27前言大型油气储罐是油气产物储存运输最便利、廉价的方式之一。
