一、反力架及负环管片的拆除条件

根据盾构隧道施工经验，当盾构始发掘进达到100环、同步注浆浆液强度达到2.0Mpa时，即可拆除反力架及负环管片。

计算公式如下：

F=μ.π.D.L.P

式中：μ——管片与土体的磨擦系数；取0.3

D——管片外径；取6.0

L——已安装的管片长度；取120米

P——作用于管片背面的平均土压力，取100 Kpa。

故管片提供的摩阻力为：

F =0.3×3.14×6.0×120×100=67824 KN >34210 KN（盾构机额定最大推力）。

二、拆除方案

负环管片采用逐环整体拆除吊出始发井，在地面上翻转水平放置，然后拆除纵向螺栓，分环成块的拆除方案。

三、拆除前的准备工作

1、拆除负环管片及反力架之前，应将始发井口处范围内的运输轨道、水管、高压电缆拆除；

2、准备好气割设备、电焊设备、空压机、葫芦及千斤顶、起吊绳(D=65mm 的6×37钢丝绳)、2.5寸卸扣等工具；

3、50吨汽车起重机一台，45吨龙门吊一台；

4、劳动力准备充分。

四、拆除步骤

1、先将反力架后面的钢支撑与中板预埋钢板之间的焊缝割除，然后拆除钢支撑，用千斤顶及葫芦将反力架后移一定距离，以便能够顺利吊出反力架；

2、按安装基准环的相反顺序拆除基准环；

3、按安装反力架的相反顺序拆除反力架；

4、将加固负环管片的钢丝绳、木楔及管片间的环向连接螺逐环拆除，每环负环管片采取整体吊装方式，吊上地面后翻转水平放置，然后拆除纵向螺栓，分环成块；

盾构区间负环零环终点环安装及拆除施工方案

一、编制依据及目的----------------------------------------------------------------------- 1

1.1编制依据 (1)

1.2编制目的 (2)

二、工程概况----------------------------------------------------------------------------- 2

2.1概述 (2)

2.2始发处线路参数 (2)

2.3到达处线路参数 (2)

三、负环、零环和终点环管片安装 (3)

3.1负环和零环管片定位 (3)

3.2负环管片安装施工工艺 (5)

3.3安装负环和零环管片 (5)

3.4负环和零环管片安装注意事项 (6)

3.5终点环管片安装 (7)

四、负环、零环和终点环管片拆除 (7)

4.1负环管片拆除方案 (7)

4.1.1负环管片拆除施工工艺 (7)

4.1.2负环管片拆除步骤 (8)

4.1.3负环管片拆除注意事项 (8)

4.2零环和终点环管片拆除方案 (8)

4.2.1零环和终点环管片拆除施工工艺 (8)

4.2.2搭设施工脚手架 (8)

4.2.3注浆堵水 (10)

4.2.4零环和终点环管片拆除 (10)

五、安全质量环保措施------------------------------------------------------------------- 11

5.1安全保证措施 (11)

5.1.1安全保证体系 (11)

5.1.2安全措施 (11)

5.2质量保证措施 (12)

5.2.1项目组织机构框图 (12)

盾构停机技术交底(栎栎区间)

宁波市轨道交通工程建设项目

承包单位：中铁一局集团有限公司合同号：JS2-SG-10004

监理单位：上海斯美科汇建设工程咨询有限公司编号：S2101/A033/ /

技术交底记录A-033

注:1、本表适用于施工单位进行技术交底；

本表一式三份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。

盾构负环安装拆除方案样本

第一章编制根据、目及工程概况 ........................................... 错误!未定义书签。第一节编制根据 ................................................................................ 错误!未定义书签。第二节编制目 .................................................................................... 错误!未定义书签。第三节工程概况 ................................................................................ 错误!未定义书签。第二章负环管片安装 ............................................................... 错误!未定义书签。第一节负环管片安装施工工艺 ........................................................ 错误!未定义书签。第二节安装负环管片三角支撑 ........................................................ 错误!未定义书签。第三节安装负环管片 ........................................................................ 错误!未定义书签。负9环管片安装示意图 ........................................................................ 错误!未定义书签。第四节安装负环管片上部八字反力架 ............................................ 错误!未定义书签。第五节盾构正常推动及人员、材料配备 ........................................ 错误!未定义书签。第三章负环管片拆除 ............................................................... 错误!未定义书签。第一节工程状况 ................................................................................ 错误!未定义书签。第二节施工方案 ................................................................................ 错误!未定义书签。

负环管片拆除施工方案

负环管片拆除方案

1、编制依据和目的

⑴、编制依据

根据西安地铁盾构隧道施工经验，当盾构始发试掘进达到100m（67环）、同步注浆浆液强度达到2.0Mpa时，即可拆除反力架及负环管片。

计算公式：F=μ·π·D·L·P

式中：μ——管片与土体的磨擦系数；取μ＝0.3

D——管片外径；取D ＝6.0m

L——已安装的管片长度；取L＝67×1.5＝100.5m

P——作用于管片背面的平均土压力，取P=100 KPa

故管片提供的摩阻力为：

F =0.3×3.14×6.0×100.5×100=56802.6 KN >36000 KN（盾构机额定最大推力）。

⑵、编制目的

为了保证迅速有效、安全顺利的拆除负环管片，特制定以下方案。

2、工程数量

我部采用的是负环管片分块一次性全部拆除吊出的方法。每环管片由6块钢筋砼管片组合而成，负环管片共有6环，总计36块。零环管片拆除及零环管片背后注浆凝固体凿除待洞门施工时再进行。管片分块位置见图1。

负五、负三、负一环负六、负四、负二环

图1 管片分块布置图

3、拆除前的准备工作

⑴、拆除负环管片之前，应将地面摆放负环管片的地方清理妥当。

⑵、准备好液压扳手、气割设备、电焊设备、手动葫芦等拆除工具，以及千斤顶、起吊绳(D=65mm的6×37钢丝绳)、2.5寸卸扣即特制管片吊装螺栓等起吊工具。

⑶、16t龙门吊一台，试用前检查设备情况是否完好。

⑷、劳动力组织充分。

（5）、工具准备及人力组织

4、负环管片分块拆除流程

负环管片分块拆除流程图见图2。

图2 负环管片拆除流程图

5、负环管片拆除方法

（1）将加固负环管片保持其稳定的钢丝绳及木楔块拆除，并将始发试掘进前在管片内铺设的轨道、循环水管等拆除，注意保护高压电缆不被损伤。

盾构区间负环拆除方案

1工程概述 (2)

1.1工程概况 (2)

1.2地质水文情况 (2)

2反力架及负环管片的拆除条件 (5)

3.拆除前的准备工作 (5)

4.拆除步骤 (6)

5.负环拆除安全质量措施 (8)

1工程概述

1.1工程概况

昆明北站站～圆通街站区间为地下区间，线路沿北京路走向，环城北路以北部分线路位于北京路东侧，环城北路以南部分线路位于北京路路中，北京路已按规划实施，宽60m 。区间沿线地形较为平坦，地面标高为1891.8m ～1892.7m ，区间线路两侧主要为居民住宅小区、公寓及商用楼，建筑层数2～12层不等，以10层以下居多，局部建有20层以上建筑。

昆明北站站～圆通街站区间设计范围为：右线为右ⅡDK9+382.349～右ⅡDK10+012.502，左线为左ⅡDK9+384.169～左ⅡDK10+012.502；区间地下段右线全长为630.697m （其中长链0.544m ），左线全长为622.447m （其短链5.886m ）。

为了满足道岔在洞内安装的条件及管片受力条件，经过检算和合理的规划，决定昆明北站站～圆通街站区间负环拆除时间在80环进行。

1.2地质水文情况

1地质情况

本次勘察揭露地层最大深度为40.2米，按照沉积年代，成因类型及岩性名称，勘察深度范围内自上而下可分为第四系人工活动层（

4ml Q ），第四系全新世冲洪积层（4al pl Q +）、第四系上更新世冲洪积层（3al pl Q +）及迭系茅口组灰岩（P1）四大类，场地各岩土层分布及特征分述如下：

（1）第四系人工活动层（4ml Q ）

盾构区间负环、零环、终点环安装及拆除施工方案

一、编制依据及目的 (1)

1.1编制依据 (1)

1.2编制目的 (2)

二、工程概况 (2)

2.1概述 (2)

2.2始发处线路参数 (2)

2.3到达处线路参数 (2)

三、负环、零环和终点环管片安装 (3)

3.1负环和零环管片定位 (3)

3.2负环管片安装施工工艺 (5)

3.3安装负环和零环管片 (5)

3.4负环和零环管片安装注意事项 (6)

3.5终点环管片安装 (7)

四、负环、零环和终点环管片拆除 (7)

4.1负环管片拆除方案 (7)

4.1.1负环管片拆除施工工艺 (7)

4.1.2负环管片拆除步骤 (8)

4.1.3负环管片拆除注意事项 (8)

4.2零环和终点环管片拆除方案 (8)

4.2.1零环和终点环管片拆除施工工艺 (8)

4.2.2搭设施工脚手架 (8)

4.2.3注浆堵水 (10)

4.2.4零环和终点环管片拆除 (10)

五、安全质量环保措施 (11)

5.1安全保证措施 (11)

5.1.1安全保证体系 (11)

5.1.2安全措施 (11)

5.2质量保证措施 (12)

5.2.1项目组织机构框图 (12)

5.2.2质量措施 .................................................................................................................. 错误!未定义书签。

5.3环境保护措施 (12)

一、编制依据及目的

1.1编制依据

明施工、环境保护、交通组织等方面的规定；

（5）我公司在广州、上海、北京、佛山、南京、宁波等地的地铁工程施工经验。

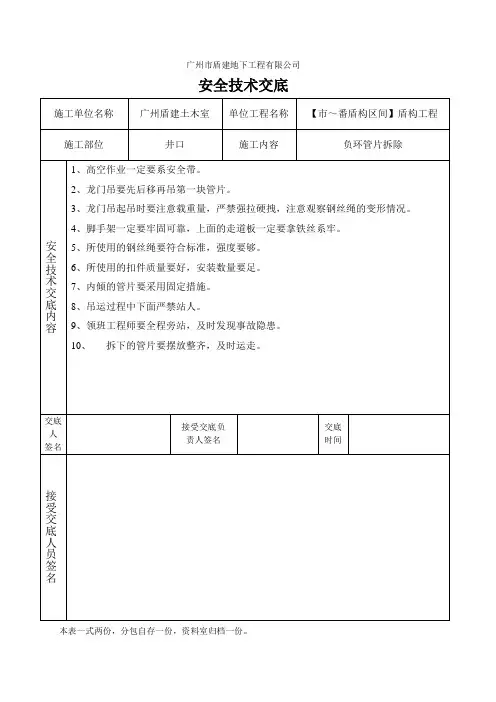

负环管片及反力架拆除安全技术交底
