热控题2一、填空题：1、热工主保护退出时一般应在（ 8 ）小时内恢复。

若不能完成，应制定措施，经总工批准，允许延长工期，但最多不能超过24小时。

2、热工“三误”是指热工系统中保护、测量、自动、控制回路中作业时的（误碰、误接线、误整定）3、（顺序）控制是根据生产过程的要求，按照一定的工艺流程，对开关量进行逻辑运算的控制。

4、精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（±3.75）℃5、《二十五项反措实施细则》中要求润滑油压降至（0.03MPa）时停盘车。

6、DCS系统中IO模块指示灯C表示（通讯）。

7、为提高热工系统运行可靠性，重要自动控制信号应采用（三取中）。

8、行程开关主要是用来把(机械位移信号 )转换为电接点信号。

9、摄像机与控制系统之间的视频信号传输介质通常有（同轴电缆、光缆）两种。

10、在热工生产过程中，对调节的最基本要求是(稳定性 )。

11、DCS系统控制信号的电缆必须采用质量合格的屏蔽电缆，且有良好的（单端）接地。

12、配制在线硅酸根表所用试剂或标准硅样品都需要用（无硅水）。

13、在汽轮机超速保护控制中，当汽轮机转速达到额定转速的（103%）时，OPC电磁阀动作，将高中压调节阀全部关闭。

14、对目前在线运行的分散控制系统，绝大多数要求保证数据采集系统信号输入端一点接地，以有效避免信号传输过程中的（共模干扰）信号。

15、分散控制系统通过（控制器），实现控制功能的分散。

16、自动调节系统，又称为（模拟量）控制系统。

17、分散控制系统的主要功能包括4个部分：（控制功能、监视功能、管理功能和通信）功能。

18、数据采集系统的输入信号采用三取二冗余配置的测量系统中，当任一信号超越设定值时应（报警），当任二信号超越设定值时，应报警并发出动作信号。

19、热电阻元件采取双线并绕法的目的是为了（消除电感的影响和提高抗干扰能力）。

20、在热控方面来讲，DEH的含义是(数字式电调)控制系统。

热工自动控制系统1

基本方法：先根据阶跃响应曲线的几何形状，选定被控对象传递函数的形式，然后通过作图法或计算法，确定传递函数的未知参数。
项目一热工控制系统基本知识
任务三调节器的动作规律及其对过渡过程的影响
任务三调节器的动作规律及其对过渡过程的影响

一、比例调节规律（ P ) 二、积分调节规律( I )
1、开环控制（前馈控制）系统
特点：1）根据扰动大小对被控量进行调节； 2）控制作用及时，结构简单； 3）调节效果未知，控制精度差，只能克服单一扰动。

闭环控制(反馈控制）系统系统中的被调量反馈到输入端作为调节器产生控制作用的依据。只要被调量的偏差存在，控制设备就不停地向控制对象施加控制作用，直到被调量符合要求为止。单元机组自动控制系统大多属于闭环控制系统。 1）根据被控量与给定值的偏差进行调节，控制精度高；

3、综合自动化阶段（计算机控制阶段）：
（1）集中型计算机控制：用一台计算机实现几十甚至几百个控制回路和若干个过程变量的控制、显示及操作、管理等。（2）分散型计算机控制：指控制过程采用的系统是一种控制功能分散、操作管理集中、兼顾复杂生产过程的局部自治与整体协调的新型分布式计算机控制系统（又称分散控制系统）（3）综合自动化：是一种集控制、管理、决策为一体的全局自动化模式计算机控制的发展： 1、集中型计算机控制：可靠性要求高，风险高。（DDC） 2、分散型计算机控制：微机局部控制，协调困难。
自动控制系统中常用术语

1、被控量（被调量）：表征生产过程是否符合要求需要加以控制的物理量。 2、给定值：按生产要求被控量必须维持的希望值。 3、调节量：由控制作用改变并对被调量进行调节的物理量。 4、扰动：引起被控量偏离给定值的各种原因。按来源分为外扰和内扰。

《热工程控保护》职业技能鉴定

《热工程控保护》职业技能鉴定注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共6道大题，满分2347分，考试时间120分钟。

一、判断题（本大题共有258道试题，合计258分）1. 火力发电厂的计量考核一般采用对比法。

（）答案:√2。

企业全面质量管理概念起源于日本。

( ）答案:×3. 所谓电源热备用，是指专门设置一台平时不工作的电源作为备用电源，当任一台工作电源发生故障或检修时，由它代替工作电源的工作。

（ )答案:√4。

任何报警信号,可以使用测量指示表所带的发信器,也可以使用专用的开关量发信器来进行信号检测。

( ) 答案:×5。

工作票不准任意涂改，若要涂改，应由签发人(或工作许可人）在涂改处签名或盖章，证明此工作票仍有效.（）答案:√6。

理顺导线后绑扎成方把或圆把均可，可以有明显的交叉。

( )答案：×7。

1151系列压力变送器零点的调整不影响量程。

（ )答案:√8. 轴向位移检测装置应设在尽量靠近推力轴承的地方，以排除转子膨胀的影响。

（ )答案：√9. 热工调节对象一般都具有迟延和惯性。

( ）答案：√10。

当锅炉辅机发生局部跳闸时，单元机组应无条件快速地把负荷降至目标值.( ）答案：×11。

DCS系统中过程控制单元主控模件的CPU，通常采用通用的处理器。

（ )答案:√12。

以单片机为核心的智能仪表通常具有自测试和自诊断的功能。

( )答案：√13。

在梯形图中通过立即输入指令，可将现场的信号直接取入。

( )答案:√14. 可编程控制器中，很多智能模块都采用单片机作为其主要部件，完成信号预处理等工作。

（）答案:√15. 振动测量回路在现场无法加模拟信号，因而只有在安装时调校.( )答案:√16. 电缆在敷设时，要求排列整齐,减小与其他设备、管道的交叉。

( )答案:√17. 机组运行过程中，一般应维持汽包水位在100±100mm范围内。

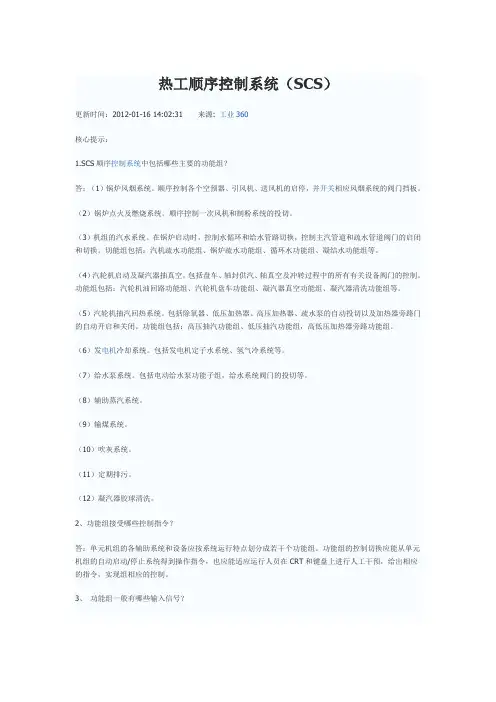

热工顺序控制系统(SCS)

热工顺序控制系统（SCS）更新时间：2012-01-16 14:02:31来源: 工业360核心提示：1.SCS顺序控制系统中包括哪些主要的功能组？答：（1）锅炉风烟系统。

顺序控制各个空预器、引风机、送风机的启停，并开关相应风烟系统的阀门挡板。

（2）锅炉点火及燃烧系统。

顺序控制一次风机和制粉系统的投切。

（3）机组的汽水系统。

在锅炉启动时，控制水偱环和给水管路切换，控制主汽管道和疏水管道阀门的启闭和切换。

切能组包括：汽机疏水功能组、锅炉疏水功能组、循环水功能组、凝结水功能组等。

（4）汽轮机启动及凝汽器抽真空。

包括盘车、轴封供汽、轴真空及冲转过程中的所有有关设备阀门的控制。

功能组包括：汽轮机油回路功能组、汽轮机盘车功能组、凝汽器真空功能组、凝汽器清洗功能组等。

（5）汽轮机抽汽回热系统。

包括除氧器、低压加热器、高压加热器、疏水泵的自动投切以及加热器旁路门的自动开启和关闭。

功能组包括：高压抽汽功能组、低压抽汽功能组，高低压加热器旁路功能组。

（6）发电机冷却系统。

包括发电机定子水系统、氢气冷系统等。

（7）给水泵系统。

包括电动给水泵功能子组，给水系统阀门的投切等。

（8）辅助蒸汽系统。

（9）输煤系统。

（10）吹灰系统。

（11）定期排污。

（12）凝汽器胶球清洗。

2、功能组接受哪些控制指令？答：单元机组的各辅助系统和设备应按系统运行特点划分成若干个功能组。

功能组的控制切换应能从单元机组的自动启动/停止系统得到操作指令，也应能适应运行人员在CRT和键盘上进行人工干预，给出相应的指令，实现组相应的控制。

3、功能组一般有哪些输入信号？答：（1）CRT/键盘操作包括自动方式键、功能组启动键、功能组停止键、超驰（跳步）键、暂停或中断键、功能释放键。

（2）自动联锁启动信号。

（3）自动联锁停止信号。

（4）功能组已运行回报信号。

（5）功能组已停止回报信号。

4、功能组一般有哪些输出信号？答：（1）功能组启动命令。

（2）功能组已启动，状态指示灯为红色信号。

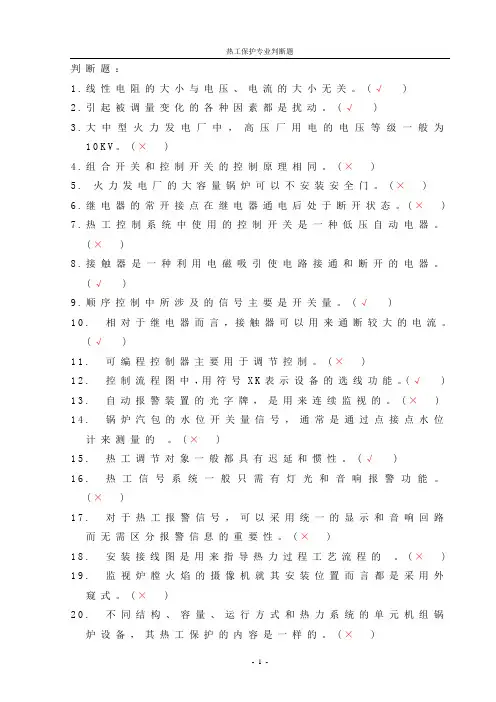

保护判断题

判断题：1.线性电阻的大小与电压、电流的大小无关。

(√)2.引起被调量变化的各种因素都是扰动。

(√)3.大中型火力发电厂中，高压厂用电的电压等级一般为10K V。

(×)4.组合开关和控制开关的控制原理相同。

(×)5.火力发电厂的大容量锅炉可以不安装安全门。

(×)6.继电器的常开接点在继电器通电后处于断开状态。

(×)7.热工控制系统中使用的控制开关是一种低压自动电器。

(×)8.接触器是一种利用电磁吸引使电路接通和断开的电器。

(√)9.顺序控制中所涉及的信号主要是开关量。

(√)10.相对于继电器而言，接触器可以用来通断较大的电流。

(√)11.可编程控制器主要用于调节控制。

(×)12.控制流程图中，用符号X K表示设备的选线功能。

(√)13.自动报警装置的光字牌，是用来连续监视的。

(×)14.锅炉汽包的水位开关量信号，通常是通过点接点水位计来测量的。

(×)15.热工调节对象一般都具有迟延和惯性。

(√)16.热工信号系统一般只需有灯光和音响报警功能。

(×)17.对于热工报警信号，可以采用统一的显示和音响回路而无需区分报警信息的重要性。

(×)18.安装接线图是用来指导热力过程工艺流程的。

(×)19.监视炉膛火焰的摄像机就其安装位置而言都是采用外窥式。

(×)20.不同结构、容量、运行方式和热力系统的单元机组锅炉设备，其热工保护的内容是一样的。

(×)21.连锁控制属于热工保护的一部分。

(√)22.积分调节作用能消除系统静态偏差。

(√)23.机组跳闸信号是指在热机保护已动作的情况下发出的信号。

(√)24.热电偶冷端补偿的目的是为了消除热电偶冷端不为0℃的影响。

(×)25.高压主汽门控制不参与汽轮机转速控制。

(×)26.国际单位制就是S I单位。

(×)27.接触器通过其辅助接点可通断较大功率的设备。

热控检修题库及答案

热控检修题库及答案1.如何降低热工信号系统和热工保护系统的误动作率？答：1 合理使用闭锁条件，使信号检测回路具有逻辑判断能力（0.5）。

2 采用多重化的热工信号摄取法，可减少检测回路自身的误动作率（0.5）。

2.旁路控制系统有哪两方面功能？@@答：首先是在正常情况下的自动调节功能，按固定值或可变值调节旁路系统蒸汽的压力和温度（0.5），其次是在异常情况下的自动保护功能，这时要求快速开启或快速关闭旁路阀门，以保护运行设备（0.5）。

3.保护系统中，如何保证保护信号的准确性？答：常用的方法有：信号的串联、并联、混联，信号采用三取二、五取三等方式。

（1）4.简述什么是单阀控制，有什么特点？答：单阀控制，所有高压调门开启方式相同，各阀开度一样，故叫单阀方式（0.5）．特点：节流调节，全周进汽（0.5）。

5.简述什么是多阀控制，有什么特点？答: 多阀控制,调门按预先给定的顺序，依次开启，各调门累加流量呈线性变化（0.5），特点：喷咀调节，部分进汽（0.5）。

6.单、多阀控制一般在什么情况下采用？答: 一般冷态启动或带基本负荷运行，要求用全周进汽，即用单阀控制方式。

机组带部分负荷运行，为了提高经济性，要求部分进汽，即多阀控制方式。

（1）7.工作中使用行灯时，必须注意哪些事项?答: (1)行灯电压不准超过36V。

在特别潮湿或周围均属金属导体的地方工作时，行灯的电压不准超过12V；（0.25） (2)行灯电源应由携带式或固定式的降压变压器供给，变压器不准放在汽鼓、燃烧室及凝汽器等的内部；（0.25） (3)携带式行灯变压器的高压侧，应带插头，低压侧带插座，并采用两种不能互相插入的插头；（0.25） (4)行灯变压器的外壳须有良好的接地线，高压侧最好使用三线插头。

（0.25）8.电厂自动调节系统中选用调节阀有哪些要求?答: (1)调节阀的最大流量是额定流量的1.2～1.3倍。

（0.2）(2)调节阀的流量一般应小于额定流量的15%。
