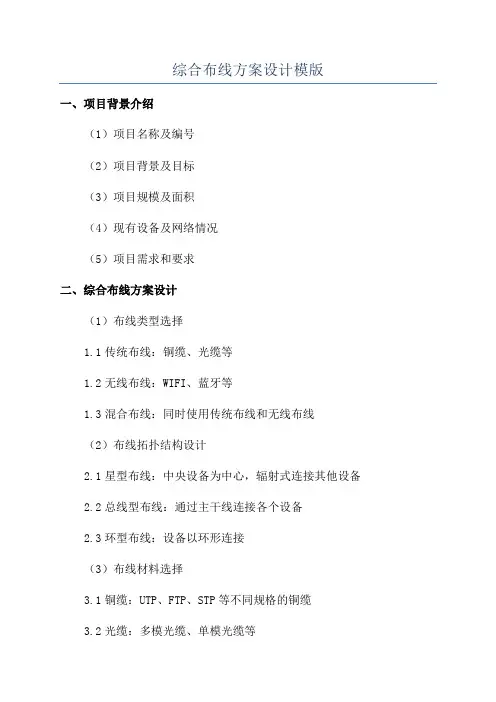

综合布线方案设计模版
综合布线方案设计模版一、项目背景介绍（1）项目名称及编号（2）项目背景及目标（3）项目规模及面积（4）现有设备及网络情况（5）项目需求和要求二、综合布线方案设计（1）布线类型选择1.1传统布线：铜缆、光缆等1.2无线布线：WIFI、蓝牙等1.3混合布线：同时使用传统布线和无线布线（2）布线拓扑结构设计2.1星型布线：中央设备为中心，辐射式连接其他设备2.2总线型布线：通过主干线连接各个设备2.3环型布线：设备以环形连接（3）布线材料选择3.1铜缆：UTP、FTP、STP等不同规格的铜缆3.2光缆：多模光缆、单模光缆等3.3网线接口模块、配线架、配线箱等配件（4）布线路径规划4.1确定设备间的物理距离4.2考虑设备密度、未来扩展、故障排除等因素（5）配线架设计5.1配线架的尺寸、材质和安装位置（6）设备连接方式设计6.1设备间的连接方式选择：直连、交叉连线、分组连线等6.2网线接口的选择和安装方式（7）安全保密设计7.1涉密信息的保护方式选择7.2物理防护设备的布置和安装（8）节能环保设计8.1确定设备的功耗及使用效率8.2使用低功耗设备和材料（9）综合布线测试规范9.1网络连接测试9.2光缆测试9.3信号传输测试三、综合布线方案实施计划（1）总体实施计划1.1工期规划1.2人员配备及分工计划1.3材料及设备采购计划（2）具体实施步骤2.1论证、评估和测试2.2设备安装和布线2.3设备连接和配置2.4测试和调试2.5防火防雷安全措施（3）实施风险和应对措施3.1风险评估及分类3.2预测潜在风险3.3风险应对措施和应急预案四、综合布线方案维护和保养（1）设备维护计划1.1设备巡检频率和内容1.2设备故障排除和维修（2）布线管理和记录2.1设备连接记录2.2设备故障记录2.3布线变更记录（3）维护与保养流程3.1周期性保养工作3.2问题处理和纠正措施五、项目总结和评估（1）项目总结1.1项目完成情况和成果1.2需求和目标达成情况评估（2）项目评估2.1综合布线的性能指标和效果评估2.2用户满意度评估（3）项目总结报告3.1项目总结报告撰写3.2存档和备份相关资料以上是综合布线方案设计模板的内容，根据具体项目和需求，可适当增删和调整。
综合布线设计方案三篇
综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。
各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。
例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。
线缆通道过窄，弯道过多，线缆很难通过。
没有安放布线系统的设备空间。
在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。
这不但费时费工，而且会破坏大楼的美观和强度。
因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。
按照国际标准和工业标准，规范化布线。
智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。
另外还应给这些基础建设留有相应的经费预算。
本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。
第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。
系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。
具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。
--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。
--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。
--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。
--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。
综合布线施工方案范本(3篇)
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。
综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。
本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。
2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。
二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。
2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。
三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。
2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。
四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。
2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。
3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。
综合布线设计方案书 (4)
综合布线设计方案书1. 引言综合布线是指为建筑物或办公区域提供全面的通信和网络基础设施的设计和实施。
一个合理的综合布线设计方案能够满足建筑内各种通信和网络需求，并为未来的扩展提供便利。
本文档将介绍一个综合布线设计方案，内容包括设计目标、网络拓扑结构、布线材料和设备选择、安装方法、测试方法等。
2. 设计目标本综合布线设计方案的目标如下：•提供高可靠性的通信和网络服务；•支持未来的扩展和升级；•降低布线成本；•简化维护和管理。
3. 网络拓扑结构根据需求分析和现有环境，本方案采用三层分层结构设计，包括核心层、汇聚层和接入层。
各层的主要功能如下：•核心层：提供高速通信，负责连接不同楼层或区域的汇聚层设备。
•汇聚层：连接接入层设备，负责数据的汇聚和分发。
•接入层：连接终端设备，提供通信和网络服务。
4. 布线材料和设备选择在本方案中，我们选择以下布线材料和设备：•光纤：由于光纤具有高带宽、低延迟且抗干扰能力强的特点，我们将采用光纤作为主干线和水平布线的介质。
•铜缆：为了满足一些低速设备的需求，我们将采用铜缆作为终端设备的接入线。
•网络交换机：我们将选择具有高速转发能力和可靠性的网络交换机。
5. 安装方法在安装综合布线时，需要按照以下步骤进行操作：1.确定布线路径：根据建筑结构和功能区域划分，确定布线路径的走向。
2.布线通道设计：设计合理的布线通道，包括电缆槽、电缆管等。
3.安装电缆：根据布线路径，安装光纤和铜缆，并且保持充分弯曲半径，避免损伤。
4.安装接头盒：在合适的位置安装接头盒，方便后续的维护和管理。
5.进行连接、测试和调试：连接设备和电缆，进行测试和调试，确保布线正常工作。
6. 测试方法为了确保综合布线的质量和可靠性，我们将进行以下测试：1.信号测试：使用专业设备测试信号传输的质量和稳定性，包括传输速度、丢包率等。
2.连接测试：测试各个布线点之间的连接情况，包括连通性、延迟等。
3.电缆测试：使用电缆测试仪对光纤和铜缆进行测试，包括电阻、电容、传输损耗等。
综合布线设计方案5篇
综合布线设计方案5篇综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
下面给大家分享一些关于综合布线设计方案范文5篇，期望能够对大家有所帮助。
综合布线设计方案范文篇1一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计重视系统的质量、科学性、先进性、可靠性及安全性，易扩大，同时本设计兼顾推敲酒店的运用特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可保护性。
酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、运算机技术、通讯技术和自动化技术为支持，建立一套统一计划、高度集成的布线系统，为酒店运算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。
全面实现酒店运算机通讯网络的通讯、办公、管理手段的智能化、集成化，把酒店运算机通讯网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。
同时，该布线系统兼顾了运算机网络系统未来的发展要求，提供15年保证;在酒店大楼增加新系统时，对新设备提供信号传输的支持。
作为酒店智能化系统的基础平台-综合布线系统将为全部酒店的语音通讯、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。
酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具有高传输带宽的、结构化的信息高速公路。
二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。
具体来说,，本方案设计的布线系统可以支持以下各类运用及设备。
话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。
数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET等。
视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011级楼宇智能化工程技术专业课程设计课程综合布线班级智能11-1姓名金文俊学号36110117指导教师江祥明时间2012年11月城市建设工程系目录工程概述 (3)（一）工程概况 (3)（二）设计内容 (3)（三）设计依据 (4)设计方案说明 (4)（一）工作区设计 (4)（二）配线子系统设计 (5)（三）干线子系统设计 (7)（四）设备间的设计 (8)（五）管理系统设计 (11)（六）电气防护、接地 (12)工程概述（一）工程概况某机关办公大楼位于XXX市XXX路，为框架结构，建筑面积约为10323平方米，共9层，部分7层，带有地下库，为二类高层建筑。
为满足政府采集、处理、传送、储存、决策等系列工作的信息化、网络化的需求，用户决定投资建设综合布线系统。
要求作为信息传输基础的综合布线系统，必须支持现在以及未来语音、数据、视屏会议、控制等信息的高速传输。
综合布线的设备间及网络中心设在二层。
信息传输种类主要是语音和数据，数据部分分为办公业务内、外网两个综合布线系统布线。
综合布线系统全部采用立维腾产品。
（二）设计内容1、调查布线环境和用户需求2、工作区设计3、配线子系统设计4、干线子系统设计5、设备间设计6、建筑群子系统设计7、管理设计8、绘制施工图，编写设计说明和主要设备材料表9、编写设计方案（三）设计依据《电子计算机机房设计规范》（GB50174——93）《智能建筑弱电工程设计施工图集》 97X700（上、下）《综合布线系统工程设计施工图》 02X101-3《电缆桥架安装》 04D701~3《智能建筑设计标准》 GB/T50314-2000《建筑与建筑群综合布线系统工程设计规范》 GB T50311-2000 《民用建筑电气设计规范》 JGJ16-2008《综合布线系统设计规范》 GB50311-200设计方案说明（一）工作区设计1、信息插座的数量和类型确定的原则为：（1）根据已掌握的客户需要，确定信息插座的类别。
（2）根据建筑平面图计算实际可用的空间，依据空间的大小来确定信息插座的数量。
2、工作区设计要点（1）工作区内线槽的敷设要合理、美观。
（2）信息插座设计在距离地面30cm以上。
（3）信息插座与计算机设备的距离保持在5m范围内。
（4）网卡接口类型要与线缆接口类型保持一致。
（5）所有工作区所需的信息模块、信息插座、面板的数量要准确。
（6）RJ45水晶头所需的数量。
3、工作区设计时，具体操作可按以下三步进行：（1）本系统工作区划分根据房间的不同用途采用不同的布点方式，在办公区、大厅、设备间、管理间、休息室、会议间、等按照使用需求设置适当数量的超五类办公业务内网、外网信息点和语音点，所有信息点均地面0.3米安装。
（2）所有信息插座的安装应与电源插座协调，位置可根据实际情况做适当调整。
（3）根据楼层平面图计算每层楼布线面积。
（4）估算信息引出插座数量，一般设计两种平面图供用户选择：为基本型设计出每9平方米一个信息引出插座的平面图；为增强型或综合型设计出两个信息引出插座的平面图。
（5）确定信息引出插座的类型。
（二）配线子系统设计配线子系统由工作区的信息插座、信息插座至楼层配线设备（FD）的配线电缆或光缆、楼层配线设备和跳线等组成。
1、本工程电信间分别安设于二层两个、三层一个、四层一个、五层一个、七层一个。
2、计算机网络系统设备的选择（1）确定楼层配线架的配线方案为配线方案五。
（2）确定楼层电信间设备，具体在计算书中体现。
配线架：跳线;3、电话系统设备的选择（1）确定楼层配线架的配线方案为有跳线IDC-RJ45连接。
（2）选择电话系统设备，具体在计算书中体现。
配线架：跳线：理线架：机柜：按国家标准外表面达到2级，内表面达到4级。
亚光喷塑表面，色泽均匀。
机柜箱体表面平整度在1平方米面积内部超过1毫米。
机柜箱表面折角处没有皱纹、裂纹、毛刺、焊接等痕迹。
门与门框的缝隙不超过1.2毫米，且四周缝隙均保持一致。
门开启灵活，没有卡阻现象。
机柜外壳颜色为灰色，为带框玻璃门。
机柜内带风扇及电源插座。
（三）干线子系统设计1、干线子系统包括：（1）供各条干线接线间之间的电缆走线用的竖向或横向通道。
（2）主设备间与计算机中心间的电缆。
2、设计时要考虑以下几点：（1）确定每层楼的干线要求。
（2）确定整座楼的干线要求。
（3）确定从楼层到设备间的干线电缆路由。
（4）确定干线接线间的接合方法。
（5）选定干线电缆的长度。
（6）确定敷设附加横向电缆时的支撑结构。
3、干线子系统设计的一般原则：（1）在确定干线子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。
（2）应选择干线电缆最短，最安全、最经济的路由。
（3）干线电缆可采用点对点端接，也可采用分支递减端接以及电缆直接连接的方法。
（4）如果设备间与计算机房处于不同的地点，而且需要把话音电缆连至设备间，把数据电缆连至计算机房，则宜在设计中选干线电缆的不同部分来分别满足话音和数据的需要。
（5）垂直干线子系统的结构是一个星型结构；垂直干线子系统负责把各个管理间的干线连接到设备间。
4、垂直干线子系统设计方法：确定从管理间到设备间的干线路由，应选择干线段最短、最安全和最经济的路由，在大楼内通常有如下两种方法：（1）电缆孔方（2）电缆井方法（四）设备间的设计1、设备间的概念设备间子系统由设备室的电缆、连接器和相关支撑硬件组成，通过电缆把各种公用系统设备互连起来。
它是一个公用设备存放的场所，也是设备日常管理的地方。
设备间可与计算机机房合用，也可单独设置。
2、设备间的设计原则设计设备间时注意事项：（1）设备间应设在位于干线综合体的中间位置。
（2）应可能靠近建筑物电缆引入区和网络接口。
（3）备间应在服务电梯附近，便于装运笨重设备。
设备间内要注意：（1）室内无尘土，通风良好，要有较好的照明亮度。
（2）要安装符合机房规范的消防系统。
（3）使用防火门，墙壁使用阻燃漆。
（4）提供合适的门锁，至少要有一个安全通道。
3、设备间设计时，必须把握下述要素：1) 最低高度； 2) 房间大小；3) 照明设施； 4) 地板负重；5) 电气插座； 6) 配电中心；7) 管道位置； 8) 楼内气温控制；9) 门的大小、方向与位置；10) 端接空间； 11) 接地要求；12) 备用电源； 13) 保护设施；14) 消防设施。
4、设备间的设计步骤实施设计时可分为两步走：1．选择和确定主布线场的硬件规模2．选择和确定中继场/辅助场5、设备间内的主要设备设备间子系统的硬件大致同管理子系统的硬件相同，基本由光纤、铜线电缆、跳线架、引线架、跳线构成，只不过是规模比管理子系统大得多。
6、设备间的使用面积设备间的主要设备有数字程控交换机、计算机等，对于它的使用面积，必须有一个通盘的考虑。
目前，对设备间的使用面积有两种方法来确定。
方法一：面积 S＝K∑Si i=1,2 ,…，nS ：设备间使用的总面积，m2 ；K ：系数，每一个设备预占的面积，一般K选择5、6、7三种（根据设备大小来选择）；∑：求和；Si ：代表设备件；i ：变量n ：代表设备间内共有设备总数。
方法二：面积S＝ KAS ：设备间使用的总面积，m2 ；K ：系数，(4.5-5.5)m2/ 台（架）； A ：设备间所有设备的总数。
（五）管理系统设计1、管理子系统的设计原则（1）干线配线管理宜采用双点管理双交接。
（2）楼层配线管理应采用单点管理。
（3）配线架的结构取决于信息点的数量、综合布线系统网络性质和选用的硬件。
（4）端接线路模块化系数合理。
（5）设备跳接线连接方式要符合下列规定。
（6）对配线架上相对稳定一般不经常进行修改、移位或重组的线路，宜采用卡接式接线方法，对配线架上经常需要调整或重新组合的线路，宜使用快接式插接线方法；（7）列管理接线间墙面材料清单应全面，并画出详细的墙面结构图。
2、管理间子系统的设计步骤（1）确认线路模块化系数是2对线还是3对线。
每个线路模块当做一条线路处理，线路模块化系数视具体系统而定。
例如，System 85的线路模块化系数是3对线。
（2）确定话音和数据线路要端接的电缆对总数，并分配好话音或数据数线路所需的墙场或终端条带。
（3）决定采用何种110交连硬件。
（4）管理间的信息点连接是非常重要的工作，它的连接要尽可能简单，主要工作是跳线。
（六）电气防护、接地1、综合布线系统接地的组成包括接地线、接地母线（层接地端子）、接地干线、主接地母线（总接地端子）、接地引入线、接地体六部分，在进行系统接地的设计时，可按上述6个要素分层次地进行设计。
2、电气保护（1）电气保护的目的：尽量减少电气故障对综合布线的线缆和相关连接件的损坏；避免电气故障对综合布线所连接的终端设备或器件的损坏。
（2）电气保护的类型：过压保护、过流保护。
（3）现代通信系统的通信设备，一般都采用过压和过流双重保护。
（4）室外电缆进入室内时，通常在建筑物入口经过一次转接进入室内。
在转接处应加电气保护装置，这些装置通常安装在电缆引入建筑物入口的墙面上。
在大型建筑物（群）中，也可设专用房间。
