110KV继电保护线路设计(综合自动重合闸)

合集下载

110kV线路保护配置

110kV线路保护配置摘要本文从距离保护,零序方向电流保护,重合闸,低频保护和过负荷告警4个方面对110kV线路保护配置进行了论述。

关键词110kV线路;保护配置;继电保护0 引言对于110kV及以下电网,应当尽可能以辐射状网络方式运行,地区电源也应当以辐射线路接入联络变电所实行环状或双回线布置,但应当遵循以开环或线路变压器组方式运行的原则。

根据规程要求,110kV线路保护包括完整的三段相间距离保护、三段接地距离保护、三段零序方向过流保护和低频率保护,并配有三相一次重合闸功能、过负荷告警功能,跳合闸操作回路。

众所周知,输电线的故障有单相短路接地故障、两相短路接地故障、两相短路不接地故障及三相短路故障10种。

我国110kV及以上电压等级电网中单相短路故障的几率最多,其次是两相接地短路,两者合计约占输电线路故障总数的90%。

接地故障用零序电流保护、接地距离保护可以满足要求。

两相短路不接地故障的几率很小,约占2%~3%,其原因多半是由于两导线受风吹而摆动的频率不等造成的,三相短路基本都是不接地的,相间距离保护可以有效切除故障。

输电线路故障不外是绝缘下降、雷害和外力破坏造成的。

在我国110kV线路上通常有避雷线,所以故障时接地电阻一般小于5Ω,单相经高电阻接地往往发生在树枝生长导致导线经树枝对地放电时,接地电阻往往很大,这时由零序过流后备保护切除故障。

远后备保护的关键在于避开负荷状态。

对于接地故障用零序电流保护可以取得满意的结果,对于相间故障都用阻抗继电器实现。

1 距离保护距离保护根据测量阻抗的大小,反应故障点的远近,故称距离保护。

同时,由于它是反应阻抗参数而工作的,又称为阻抗保护。

距离保护在任何复杂形式的电网中都可有选择性的切除故障,而且具有足够的灵敏性和快速性,因此在高压及超高压线路中获得了最广泛的应用。

该装置设置了完整的三段相间距离保护和三段接地距离保护。

距离继电器是距离保护的主要测量元件,应满足以下要求:1)在被保护线路上发生直接短路时继电器的测量阻抗应正比于母线与短路点间的距离;2)在正方向区外故障时不应超越动作。

110、35、10kV变电站及线路继电保护设计和整定计算

题目：110/35/10kV变电站及线路继电保护设计和整定计算指导老师：作者：学号：专业：年级：摘要电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。

但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。

继电保护（包括安全自动装置）是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。

许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。

因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。

为满足电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求，充分发挥继电保护装置的效能，必须合理的选择保护的定值，以保持各保护之间的相互配合关系。

做好电网继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。

本文详细地讲述了如何分析选定110kV电网的继电保护（相间短路和接地短路保护）和自动重合闸方式，以及变压器相间短路主保护和后备保护，并通过整定计算和校验分析是否满足规程和规范的要求。

本次设计不对变电站的一、二次设备进行选择。

关键词：继电保护、整定、校验目录1、110kV线路L11、L12保护配置选择 (2)2、变压器1B、2B保护配置选择 (3)3、35kV线路L31-L36保护配置选择 (6)4、10kV线路L104-L1019保护配置选择 (6)5、110kV线路L11、L12相间保护整定计算 (7)6、变压器1B、2B相间保护整定计算 (12)7、35k V线路L31-L36保护整定计算 (20)8、10kV线路L104-L1019保护整定计算 (22)附图一电力系统接线图 (25)附图二系统正序网络图 (26)附图三变压器保护配置图 (27)附图四变压器保护电路图 (28)参考文献 (29)感想与致谢 (3)1、110kV线路L11、L12保护配置选择按照《继电保护和安全自动装置技术规程》（GB14285-93）及《电力装置的继电保护和安全自动装置设计规范》（GB50062-92）的要求，110kV中性点直接接地电力网中的线路，应按规定装设反应相间短路和接地短路的保护，110kV线路后备保护配置宜采用远后备方式，并规定：1.1 对接地短路，应装设相应的保护装置，并应符合下列规定：1.1.1 宜装设带方向或不带方向的阶段式零序电流保护；1.1.2 对某些线路，当零序电流保护不能满足要求时，可装设接地距离保护，并应装设一段或两段零序电流保护作后备保护。

110kV线路保护

电流与三倍零序电流3I0相等，所以零序电流保护的灵敏性更高些。（2）系统发生震荡或者短时过负荷时，零序电流保护不会误动。（3）只能用来保护接地短路故障，对两相不接地的短路和三相短路不能起到保护作用。
逻辑图
二、110kV线路保护原理
3、重合闸自动重合闸装置：是将因故跳开后的断路器按需
二、110kV线路保护原理
（二）重合闸闭锁信号
1、有外部闭锁重合闸的输入。如手跳、其他保护动作。 2、由软件压板（控制字）控制的某些闭锁重合条件。如
多相故障永跳等。 3、出现一些不经过软压板（控制字）严重的故障时，三
相跳闸同时闭锁重合闸。例如零序、距离Ⅲ段，手动合闸和重合于永久故障，TV断线后三相跳闸，由单跳失败持续200ms有电流引起的三跳等若需要可实现闭锁重合闸 4、检电压方式收到线路TV断线信号时。 5、使用单重方式而保护三跳时 6、当重合闸发合闸命令时。此举可以保证只重合一次。
注意：用保护起动重合闸方式在断路器偷跳时无法起动重合闸。
二、110kV线路保护原理
重合闸的充电与闭锁：（一）重合闸的充电
重合闸的压板在投入状态
三相断路器的合闸状态
没有压力闭锁的开入量输入 &
没有外部闭锁的开入量输入
若为检电压方式，没有TV断路信号
允重合闸充电10—15S 许
重合
测量保护安装处至故障点的距离，实际上是测量保护安装处至故障点之间的阻抗。该阻抗为保护安装处的电压和电流的比值，即Z=U/I。
二、110kV线路保护原理
距离保护的保护范围：
(1)距离Ⅰ段的保护范围应限制在本线路内，其动作阻抗应小于线路阻抗，通常其保护范围为被保护线路的全长的80％～85％。

110KV变电所继电保护设计整定计算设计任务书

电力职业技术学院继电保护及其自动化专业毕业设计任务书标题:110KV变电站继电保护的设计与整定计算原始数据:1.设计一座110KV降压变电站(1)110KV侧有L101、L103两条出线，35KV侧有L302、L303、L304、L305、L306五条出线，10KV侧有八条出线。

(2)与电力系统的连接；①110KV侧线路L101接入110kv系统:②35KV侧一路通过306开关接入35KV区域供电系统。

(3)主变压器数量及容量:1、每台变压器容量:31.5MVA绕组类型及接线组别:三相三绕组，yo/y/△-12-11；额定电压:110/38.5/11KV；短路百分比:高-中(17)，高-低(10)，中-低(6.5):绝缘类型:分级绝缘。

(4)110kv、35KV、10KV母线侧线路后备保护最大动作时间分别为110kv:2.5S、35kv:2.5S、10kv:2S。

2.电力系统的主要参数:(1)1)110kv系统最大等效正序电抗*ma*为6.6ω，最小等效正序电抗*ma*为5.3ω，最大等效电抗*ma* = 5.3Ω，35KV系统为9.2ω，最小等效电抗*.ma*为8.1ω。

(2)部分线路的主要参数如下表所示:L101:额定电压110KV长度52KM最大(额定)负载为51MVA每单位长度正序电抗(ω/km) 0.4L302:额定电压35KV长度18KM最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L303:额定电压35KV长度16公里；最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L304额定电压35KV长度32KM最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L305:额定电压35KV长21公里；最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L306:额定电压35KV长度25公里；最大(额定)负载为13.2MVA每单位长度正序电抗(ω/km) 0.4二、设计的主要要求1.根据本变电站主变压器的类型和容量，配置主变压器的继电保护方案，计算其主保护的整定；2.配置L303和L304线路的继电保护方案，并进行相应的整定计算。

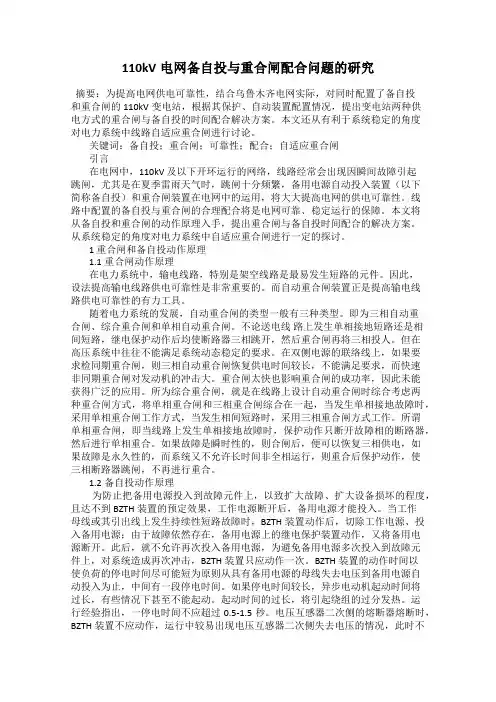

110kV电网备自投与重合闸配合问题的研究

110kV电网备自投与重合闸配合问题的研究摘要：为提高电网供电可靠性，结合乌鲁木齐电网实际，对同时配置了备自投和重合闸的110kV变电站，根据其保护、自动装置配置情况，提出变电站两种供电方式的重合闸与备自投的时间配合解决方案。

本文还从有利于系统稳定的角度对电力系统中线路自适应重合闸进行讨论。

关键词：备自投；重合闸；可靠性；配合；自适应重合闸引言在电网中，110kV 及以下开环运行的网络，线路经常会出现因瞬间故障引起跳闸，尤其是在夏季雷雨天气时，跳闸十分频繁，备用电源自动投入装置（以下简称备自投）和重合闸装置在电网中的运用，将大大提高电网的供电可靠性。

线路中配置的备自投与重合闸的合理配合将是电网可靠、稳定运行的保障。

本文将从备自投和重合闸的动作原理入手，提出重合闸与备自投时间配合的解决方案。

从系统稳定的角度对电力系统中自适应重合闸进行一定的探讨。

1 重合闸和备自投动作原理1.1重合闸动作原理在电力系统中，输电线路，特别是架空线路是最易发生短路的元件。

因此，设法提高输电线路供电可靠性是非常重要的。

而自动重合闸装置正是提高输电线路供电可靠性的有力工具。

随着电力系统的发展，自动重合闸的类型一般有三种类型。

即为三相自动重合闸、综合重合闸和单相自动重合闸。

不论送电线路上发生单相接地短路还是相间短路，继电保护动作后均使断路器三相跳开，然后重合闸再将三相投人。

但在高压系统中往往不能满足系统动态稳定的要求。

在双侧电源的联络线上，如果要求检同期重合闸，则三相自动重合闸恢复供电时间较长，不能满足要求，而快速非同期重合闸对发动机的冲击大。

重合闸太快也影响重合闸的成功率，因此未能获得广泛的应用。

所为综合重合闸，就是在线路上设计自动重合闸时综合考虑两种重合闸方式，将单相重合闸和三相重合闸综合在一起，当发生单相接地故障时，采用单相重合闸工作方式，当发生相间短路时，采用三相重合闸方式工作。

所谓单相重合闸，即当线路上发生单相接地故障时，保护动作只断开故障相的断路器，然后进行单相重合。

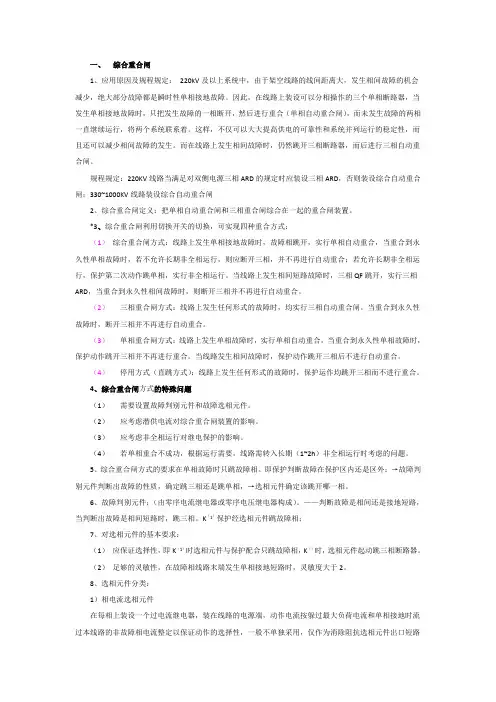

综合重合闸

一、综合重合闸1、应用原因及规程规定：220kV及以上系统中，由于架空线路的线间距离大，发生相间故障的机会减少，绝大部分故障都是瞬时性单相接地故障。

因此，在线路上装设可以分相操作的三个单相断路器，当发生单相接地故障时，只把发生故障的一相断开，然后进行重合（单相自动重合闸），而未发生故障的两相一直继续运行，将两个系统联系着。

这样，不仅可以大大提高供电的可靠性和系统并列运行的稳定性，而且还可以减少相间故障的发生。

而在线路上发生相间故障时，仍然跳开三相断路器，而后进行三相自动重合闸。

规程规定：220KV线路当满足对双侧电源三相ARD的规定时应装设三相ARD，否则装设综合自动重合闸；330~1000KV线路装设综合自动重合闸2、综合重合闸定义：把单相自动重合闸和三相重合闸综合在一起的重合闸装置。

*3、综合重合闸利用切换开关的切换，可实现四种重合方式：（1）综合重合闸方式：线路上发生单相接地故障时，故障相跳开，实行单相自动重合，当重合到永久性单相故障时，若不允许长期非全相运行，则应断开三相，并不再进行自动重合；若允许长期非全相运行，保护第二次动作跳单相，实行非全相运行。

当线路上发生相间短路故障时，三相QF跳开，实行三相ARD，当重合到永久性相间故障时，则断开三相并不再进行自动重合。

（2）三相重合闸方式：线路上发生任何形式的故障时，均实行三相自动重合闸。

当重合到永久性故障时，断开三相并不再进行自动重合。

（3）单相重合闸方式：线路上发生单相故障时，实行单相自动重合，当重合到永久性单相故障时，保护动作跳开三相并不再进行重合。

当线路发生相间故障时，保护动作跳开三相后不进行自动重合。

（4）停用方式（直跳方式）：线路上发生任何形式的故障时，保护运作均跳开三相而不进行重合。

4、综合重合闸方式的特殊问题（1）需要设置故障判别元件和故障选相元件。

（2）应考虑潜供电流对综合重合闸装置的影响。

（3）应考虑非全相运行对继电保护的影响。

110kV线路保护的整定(参考)

南京工程学院课程设计说明书题目110kV电网继电保护配置与整定计算课程名称继电保护课程设计院（系、部、中心）电力工程学院专业电气工程及其自动化（电力系统）班级学生姓名学号设计地点指导教师设计起止时间：年月日至年月日成绩目录第1章 110kV 线路保护与重合闸的配置 (1)1.1保护与重合闸的配置原则 (1)1.1.1保护配置原则......................................................................................................1 1.1.2自动重合闸配置原则...........................................................................................2 1.2 110kV 线路保护与自动重合闸的整定原则.. (4)1.2.1 110kV 线路零序电流保护...................................................................................4 1.2.2 相间距离保护.....................................................................................................9 1.2.3 自动重合闸.......................................................................................................10 1.3保护与自动重合闸配置................................................................................................13 第2章 110kV 线路整定计算. (14)2.1电网中性点接地配置 (14)2.1.1中性点接地配置原则.........................................................................................14 2.1.2变压器中性点接地配置.....................................................................................15 2.2参数计算.. (15)2.2.1阻抗计算............................................................................................................15 2.2.2 B 母线短路计算..............................................................................................17 2.2.2 C 母线短路......................................................................................................19 2.3 保护整定. (20)2.3.1距离保护的整定（灵敏角取70o ）：.................................................................20 2.3.2零序电流保护整定.. (21)第3章主变差动保护整定 (24)3.1 短路计算......................................................................................................................24 .3.2 计算平衡系数...........................................................................................................24 .3.3 不平衡电流计算.......................................................................................................24 .3.4 拐点电流res01I 、res02I ................................................................................................24 .3.5 制动特性斜率...........................................................................................................25 .3.6 灵敏度校验...............................................................................................................25 .3.7 差动电流速断定值...................................................................................................25 课程设计小结..............................................................................................................................27 参考文献：. (28)第1章 110kV线路保护与重合闸的配置1.1保护与重合闸的配置原则根据中华人民共和国行业标准《继电保护和安全自动装置技术规程（GB 14285—93）》的规定，110kV 线路应当按照如下原则配置保护与重合闸装置：1.1.1保护配置原则1.1.1.1 110～220kV 中性点直接接地电力网中的线路保护110～220kV 直接接地电力网的线路，应按规定装设反应相间短路和接地短路的保护。

(完整word版)110KV线路继电保护课程设计

前言电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。

继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。

随着计算机硬件的迅速发展，微机保护硬件也在不断发展。

电力系统对微机保护的要求不断提高，除了保护的基本功能外，还应具有大容量故障信息和数据的长期存放空间，快速的数据处理功能，强大的通信能力，与其它保护。

继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。

这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。

特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。

重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。

3/ 27目录前言............................................... 错误!未定义书签。

摘要............................................ 错误!未定义书签。

1 系统运行方式和变压器中性点接地的选择.............. 错误!未定义书签。

1.1选择原则..................................... 错误!未定义书签。

1.1.1 发电机、变压器运行方式选择的原则....... 错误!未定义书签。

1.1.2 变压器中性点接地选择原则............... 错误!未定义书签。

110kv线路继电保护设计-正文

摘要电网继电保护是保证电力系统安全运行和电能质量的重要自动装置之一，因此在规划设计时，必须考虑可靠工作和快速切除故障的继电保护实现的可能性。

对继电保护的基本要求，可概括的分为可靠性、速动性、选择性和灵敏性等方面，它们之间联系紧密，既矛盾统一。

为了保证可靠的切除故障，除了配备起主要作用的“主保护”外，还要配备起后备作用的“后备保护”。

当线路或电力设备发生故障时，主保护应该最快地把最靠近故障元件的断路器跳开，一方面尽可能减少对故障元件的损坏，另一方面把故障对电力系统的影响压缩到最小可能的范围和程度。

后备保护的作用是当主保护不能完成预定任务时，在靠近故障元件的最小可能范围内将故障点断开。

本文从所给的系统电网图着手，着重从继电保护保护设计的要求、整定计算、方式的选择3个方面分析了目前电网线路继电保护的设计方法，并从距离、零序两种保护中不同的接地故障及整定计算，来介绍线路继电保护设计中常用的主要保护配置，从而得出合理的、可行的保护方案，达到网络规划和保护配置的基本要求。

关键词： 110kv线路继电保护设计第一章绪论线路继电保护是保证电力系统安全运行和电能质量的重要自动装置之一，因此在编制网络规划时，必须考虑可靠工作和快速切除故障的继电保护实现的可能性。

为了提高线路系统静态和稳态的稳定性，规划所提出的提高系统稳定的措施有一些亦必须落实在自动装置可靠工作的基础上的。

保护设备和自动装置的投资，在整个电网建设中只占极小的部分，一般说来继电保护应力求满足网络规划的要求，两者是主从的关系。

由于网络接线的不够合理将导致保护性能显著恶化，厂、所电气主接线繁杂将造成保护接线过分复杂，以至给生产运行带来很多二次线操作，引起保护设备误动、拒动，严重危害电气主设备和导致大面积停电，这些将给国民经济造成直接经济损失。

为此，必须合理地进行网络规划和合理地配置保护设备及自动装置。

对继电保护的基本要求，可概括的分为可靠性、速动性、选择性和灵敏性等方面，它们之间联系紧密，既矛盾统一。

110kV线路保护整定

110kV线路保护1计算依据DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2110kV线路保护配置1)差动保护2)接地距离保护3)相间距离保护4)零序电流保护5)三相自动重合闸3启动元件定值3.1.启动元件定值3.1.1.突变量启动元件整定原则1：按躲过正常负荷电流突变电流整定，建议取0.2In（In：CT一次值）；整定原则2：线路供电范围内存在大电机启动时，需考虑大电机启动时的冲击电流；上述两种整定原则取最大值，并保证有足够的灵敏度。

3.1.2.灵敏度计算要求在本线路末端金属性两相短路故障时，灵敏系数大于4；在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.3.负序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的负序电流整定0.1~0.5In，一般取0.1In；灵敏度计算：（1）负序电流分量启动元件在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.4.零序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的零序电流整定0.1~0.5In，一般取0.1In；零序电流分量启动元件在本线路末端金属性单相和两相接地故障时，灵敏系数大于4；在距离III段动作区末端金属性单相和两相接地故障时，灵敏系数大于2。

注：线路两侧电流启动一次值应相同。

4差动保护参考《DL/T 584-2017 3kV~110kV电网继电保护装置运行整定规程》7.2.4条。

4.1. 差动电流定值整定原则：按保证发生故障有足够的灵敏度并躲过最大负荷情况下的不平衡电流整定，根据短路电流水平，一般取300A~600A ，建议取300A 。

光纤纵差保护在全线路各类金属性短路故障时灵敏系数大于2，线路两侧定值一次值相同。

5 距离保护1）110kV 线路相间距离保护和接地距离保护原则上采用同一套定值，即统一按照接地距离I 、II 、III 段保护整定原则整定。

110kv线路保护重合闸充放电条件

110kV线路保护重合闸充放电条件1. 背景介绍110kV线路作为输送电能的重要组成部分，其正常运行对于电网稳定运行至关重要。

在110kV线路运行过程中，由于各种外界原因，需要对线路进行保护操作，其中重合闸充放电条件是保护操作中的重要环节。

2. 110kV线路保护重合闸概述110kV线路保护重合闸是指在发生故障后，通过保护装置对线路进行切除后，在排除故障原因后，对线路进行重合闸操作，使线路恢复正常运行状态。

在重合闸操作过程中，需要满足一定条件才能进行充放电，以确保线路安全运行。

3. 重合闸充放电条件3.1 切除故障信号：在进行重合闸充放电前，需要先切除故障信号，确保故障已经排除，否则进行重合闸充放电会对线路造成进一步的损害。

3.2 确认系统稳定：在进行充放电前，需要确认系统运行稳定，此时系统内无其他大电流设备进行操作，以免充放电引起其他设备的影响。

3.3 确认环境安全：在进行充放电操作时，需要确保操作环境安全，避免发生意外情况，保障人身和设备安全。

3.4 确认保护装置可用：在进行充放电前，需要确保保护装置正常工作，保障重合闸操作的准确性和安全性。

3.5 确认电气设备状态：在进行充放电前，需要确认线路电气设备状态良好，无损坏或异常现象。

4. 重合闸充放电的注意事项4.1 操作规程：在进行重合闸充放电操作时，需要严格按照操作规程进行，以确保操作的准确性和安全性。

4.2 人员配合：在进行重合闸充放电操作时，需要各相关部门人员紧密配合，确保操作流程顺利进行。

4.3 实时监控：在进行充放电操作时，需要对线路运行情况进行实时监控，发现异常情况及时处理。

4.4 现场通知：在进行重合闸充放电操作时，需要对现场人员进行充分的通知，做好现场安全防护工作。

4.5 后续检查：在重合闸充放电操作完成后，需要进行后续检查，确保线路正常运行状态。

5. 结语110kV线路保护重合闸充放电条件对于线路安全运行至关重要，只有严格按照规定条件进行充放电操作，才能确保线路运行的正常和安全。

110KV继电保护线路设计(综合自动重合闸)

细介绍了单相自动重合闸，三相自动重合闸，综合自动重合闸，并依据选型针对某110KV线路进行微机综合自动重合闸设计
重合闸装置有重合闸和选相两个功能，可工作在“单相自动重合闸”、“三相自动重合闸”、“综合自动重合闸”及“停用”四种方式。单相跳闸后，单相重合闸不检查同期，在三相重合闸方式下，有检查同期、检查无压及不检查同期等逻辑。重合闸采用“后加速”方式与继电保护配合。微机综合自动重合闸是微机继电保护装置的重要组成部分，自动重合闸与继电保护之间密切良好的配合可以较迅速地切除多数情况下的故障，提高供电可靠性，对系统的安全稳定运行产生极其重要的作用。
three-phase automatic reclosing, integrated automatic reclosing, and the basis for selection of a 110 KV line to automatically switch on Computer Integrated
关键词：110KV继电保护线路综合自动重合闸 Ab Nhomakorabeatract
In this paper, based on the design of the power system protection of computer integrated automatic reclosing, including integrated reclosing the principle of integrated reclosing the composition, reclosing relay and the co-ordination, installation of hardware and software design part of the design. And details on the single-phase automatic reclosing, the

110KV电网线路保护设计

《电力系统继电保护原理》课程设计—110KV电网线路保护设计一、原始资料1、110KV电网接线示意图如下：2、电网参数说明(所有元件的电阻都忽略不计，并近似地取负序电抗X2=X1)(1) 线路：已知：L1=45KM,L2=50KM,L3=35KM,L4=60KM，线路阻抗按每公里0.4Ω计算，线路零序阻抗按3倍正序阻抗计算。

(2) 变压器：T1、T2、T7额定容量均为31.5MV A，T3、T4、T5、T6额定容量均为15MVA，所有变压器均为Y N,d ll接法，U K=10.5％；110／6.6KV,中性点接地方式按一般原则确定。

(3) 发电机(均为汽轮发电机)：G1,G2,G3,G4额定容量均为12MW，G5额定容量为25MW，所有发电机额定电压均为6.3KV，功率因素均为0.8。

(4)其他：所有变压器和母线均配置差动保护，负荷侧后备保护t dz=1.5s，负荷自起动系数k zq=1.3二、设计内容1、建立电力系统设备参数表2、绘制电力系统各相序阻抗图3、确定保护整定计算所需的系统运行方式和变压器中性点接地方式4、进行电力系统中潮流及各点的短路计算．5、进行继电保护整定计算三、设计成果说明书一份(含短路电流计算、整定计算、校验及保护配置图)四、参考文献1、电力工程设计手册(上、下)2、电力系统继电保护设计原理，水利电力出版社，吕继绍3、电力系统继电保护及安全自动整定计算4、有关教材引言电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。

继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化发展。

电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况属于不正常运行状态；故障和不正常运行状态，都可能在电力系统中引起事故的发生。

关于110千伏线路受电侧重合闸时间的整定

关于110千伏线路受电侧重合闸时间的整定摘要：电力系统架空线路绝大部分故障都是瞬时性故障，因此可通过自动重合闸大幅提供供电可靠率。

电网和电力公司在重合闸整定过程中为了提高线路重合闸成功率，一般将重合闸时间整定得比较长，但是在一些特定情况下重合闸时间太长将会失去其原有的意义，不能减少对用户的损失，特别是对有自备机组的一些特殊用户，重合闸时间太长可能导致机组带负荷孤网失败，从而进一步加大了用户的损失。

关键词：重合闸时间检无压检有压检同期一、当前电力系统110千伏线路重合闸时间整定现状根据电力系统运行经验及线路跳闸统计数据表明，架空线路绝大多数的故障都是瞬时性的，永久性的故障一般不到10%，在由线路保护装置动作切除故障后，电弧将自动熄灭，且绝大多数情况下短路处的绝缘可以自动恢复。

因此，线路故障跳闸后通过自动重合闸将断路器重合，不仅提高了供电的安全性和可靠性，减少了停电损失，而且还提高了电力系统的暂态水平，增大了高压线路的送电容量，同时也可用于纠正由于断路器或继电保护装置造成的误跳闸。

在重合闸实际整定时，为提高线路重合成功率，110千伏线路重合闸时间考虑了故障点足够断电去游离时间和较长裕度时间，因此一般整定比较长。

当前各电网和电力公司普遍做法是根据规程规定和经验设置一个时间值（最短为1.5s，一般在2s，少部分更长），每个区域电网内所有110千伏线路重合闸时间基本参照自己规定的标准时间统一整定。

由于110千伏线路重合闸是检条件满足后延时动作重合，假如线路两侧重合闸时间按2s整定，待一侧检线路无压重合闸成功，另一侧检线路有压再重合，线路两侧重合完成所需时间至少是4s以上，在单回线供电或联网等极端情况下将中断供电或解网4s以上，在一些特定情况下有可能对电网或用户造成重大损失。

二、110千伏线路重合闸整定原则根据《3～110kV电网继电保护装置运行整定规程》DL/T 584-2007规定，110千伏线路自动重合闸动作时间可参照如下标准整定：1、单侧电源线路的三相重合闸时间除应大于故障点断电去游离时间外，还应大于断路器及操作机构复归原状准备好再次动作的时间。

南方电网10kV～110kV系统继电保护整定计算规程

Q/CSG110037-2012 ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准南方电网10kV～110kV系统继电保护整定计算规程Setting guide for 10kV~110kV power system protection equipment of CSG1范围 (1)2规范性引用文件 (1)3总则 (1)4继电保护运行整定的基本原则 (1)5整定计算的有关要求 (3)6继电保护整定的一般规定 (4)7线路保护 (6)8自动重合闸 (24)9母线保护 (25)10变压器保护 (26)11母联保护 (31)12低电阻接地系统的电流保护 (32)13并联补偿电抗器保护 (34)14并联补偿电容器保护 (34)15站用变压器保护 (36)继电保护的正确可靠动作对保证电网安全稳定有着极其重要的作用，整定计算是决定继电保护能否正确动作的关键环节之一。

为发挥好继电保护保障电网和设备安全的作用，规范和指导南方电网10kV～110kV系统的继电保护整定计算工作，中国南方电网有限责任公司系统运行部组织制定了本标准。

本标准由中国南方电网有限责任公司系统运行部提出。

本标准由中国南方电网有限责任公司系统运行部归口并负责解释。

本标准主要起草人员：王莉、张少凡、杨咏梅、赵曼勇、周红阳、余江、陈朝晖、黄乐、黄佳胤、曾耿晖、王宇恩、孟菊芳、余荣强、罗跃盛、黄健伟、杨旺霞、张薇薇、曹杰、刘顺桂、陈莉莉、宛玉健、邱建、杨令、袁欢、徐凤玲南方电网10kV～110kV系统继电保护整定计算规程1范围本标准规定了南方电网10kV～110kV系统继电保护运行整定的原则、方法和具体要求。

本标准适用于南方电网10kV～110kV系统的线路、母线、降压变压器、并联电容器、并联电抗器、站用变压器和接地变压器的继电保护运行整定。

对于中低压接有并网小电源的变压器及变电站10千伏出线开关以外配电网络保护设备可参照执行。

本标准以微机型继电保护为主要对象，对于非微机型装置可参照执行。

自动重合闸

一般在220kV及以下电压单回联络线、两侧电源之间相互联系薄弱的线路（包括经低一级电压线路弱联系的电磁环网），特别是大型汽轮发电机组的高压配出线路。
当发生单相接地故障时采用单相重合闸方式，而当发生相间短路时采用三相重合闸方式。
一般在允许使用三相重合闸的线路，但使用单相重合闸对系统或恢复供电有较好效果时，可采用综合重合闸方式。
启动方式
断路器位置启动包括单相偷跳启动、三相偷跳启动，分别由“单相偷跳允许重合”、“三相偷跳允许重合” 控制字选择投退。
重合闸根据Ⅰ线、Ⅱ线分相跳闸开入确定单相跳闸启动或三相跳闸启动。接入装置的跳闸开入信号要求跳闸成功后立即返回，装置将根据对应跳闸相无电流加以确认，判断为单相跳闸启动或三相跳闸启动。
对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。由于重合闸装置本身的投资很低，工作可靠，因此，在电力系统中获得了广泛应用。
分类
综合重合闸
单相重合闸
三相重合闸
110kV及以上线路大多采用三相一次重合闸，根据运行经验110kV以上的大接地电流系统的高压架空线路上，短路故障中70%以上是单相接地短路，特别是220kV以上的架空线路，由于线间距离大，单相接地故障甚至高达 90%左右。在这种情况下，如果只把发生故障的一相断开，然后再进行单相重合闸，而未发生故障的两相在重合闸周期内仍然继续，就能大大提高供电的可靠性和系统并列运行的稳定性。因此，在220kV以上的大接地电流系统中，广泛采用了单相重合闸。
产品介绍
在电力系统的故障中，大多数是输电线路（特别是架空线路）的故障。运行经验表明，架空线路故障大都是 “瞬时性”的，例如，由雷电引起的绝缘子表面闪络、大风引起的碰线、鸟类以及树枝等物掉落在导线上引起的短路等，在线路被继电保护迅速断开以后，电弧即行熄灭，外界物体（如树枝、鸟类等）也被电弧烧掉而消失。此时，如果把断开的线路断路器再合上，就能够恢复正常的供电。因此，称这类故障是“瞬时性故障”。除此之外，也有“永久性故障”，例如由于线路倒杆、断线、绝缘子击穿或损坏等引起的故障，在线路被断开以后，它们仍然是存在的。这时，即使在合上电源，由于故障依然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。

(完整word版)110KV变电站继电保护设计

第一章综述第一节继电保护的发展简史继电保护技术是随着电力系统的发展而发展起来的。

继电保护原理经历一系列的发展,从开始的单一过电流保护到现在的差动保护、距离保护、高频保护、微机保护、行波保护以及现在研究的光纤保护.继电保护装置也经历了三代,即电磁型继电保护,晶体管型继电保护和微机型继电保护(简称微机保护)。

与过去的保护装置相比，微机保护具有巨大的计算、分析和逻辑判断能力，有存储记忆功能，可以实现任何性能完善且复杂的原理。

微机保护可连续不断地对本身地工作情况进行自检，其工作可靠性高。

此外，微机保护可用同一硬件实现不同地保护原理，这使保护装置的制造大为简化，也容易实行保护装置的标准化。

微机保护除了保护功能外，还可兼有故障滤波、故障测距、事件顺序记录、和调度计算机交换信息等辅助功能，这对简化保护的调试、事故分析和事故处理等都有重大的意义。

由于微机保护装置的巨大优越性和潜力，因而受到了运行人员的欢迎，进入90年代以来，在我国得到了大量应用，将成为继电保护装置的主要型式。

可以说微机保护代表着电力系统继电保护的未来，将成为未来电力系统保护、控制、运行调度及事故处理的统一计算机系统的组成部分。

第二节继电保护的作用继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的基本任务是：一、自动，迅速，有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障部分迅速恢复正常运行；二、反应电气元件地不正常运行状态，并根据运行维护地条件（例如有无经常值班人员），而动作于发出信号、减负荷或跳闸。

此时一般不要求动作，而是根据对电力系统及元件地危害程度规定一定地延时，以免不必要的动作和由于干扰而引起的误动作。

第三节继电保护的基本要求即在电力系统的电气元件发生故障或不正常运行时，保护动作必须具有选择性、速动性、灵敏性和可靠性。

一、选择性继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统无故障部分仍能继续安全运行。

线路重合闸方式及选择原则

线路自动重合闸的分类
• -按作用于断路器的方式: 1.三相自动重合闸 2.单相自动重合闸 3.综合自动重合闸 -按运用的线路结构： 1.单侧电源线路自动重合闸 2.双侧电源线路自动重合闸（包括快速自动重合闸、非同期自动重合闸检定无压和检定同期的自动重合闸） -自动重合闸的不利影响： 1.使电力系统又一次受到故障的冲击 2.使断路器的工作条件恶化
双侧电源线路重合闸装置
• 应考虑的两个问题： • 1.时间的配合：考虑两侧保护可能以不同的延时跳闸，此时须保证两侧均跳闸后，故障点有足够的去游离时间。 2.同期问题：重合时两侧系统是否同步的问题以及是否允许非同步合闸的问题（期望系统自动拉入同步，须校验冲击电流，防止保护求： 1.保证选择性 2.保证灵敏性 3.选相元件拒动时，应有延时的跳开三相线路 • 优点： 1.提高了供电可靠性 2.提高了系统并联运行的暂态稳定性缺点： 1.需要按相操作的断路器 2.接线复杂 3.绑定与调试工作复杂
谢谢大家！
2016.4.27
单侧电源的三相一次自动重合闸装置
• 所谓三相一次重合闸方式是指不论在输电线路上发生相间短路还是单相接地短路，继电保护装置动作将三相断路器重新合上的重合闸方式。 • 对单侧电源线路三相自动重合闸的基本要求: 1.安装地点：线路电源侧 2.适用范围：35KV及以下线路 3.线路特点：只有一个电源供电（不存在非同期重合闸问题）单侧电源的三相一次自动重合闸装置构成：重合闸启动回路、重合闸时间元件、一次合闸脉冲元件、执行元件
线路重合闸方式及选择原则
电气部110KV变电站
2016.4.27
输电线路特点
• -瞬时性故障：由继电保护动作断开电源后，故障点的电弧自行熄灭、绝缘介质重新恢复强度，故障自行消除，此时若重新合上线路断路器，就能恢复正常供电。 • -永久性故障：在故障线路电源被断开之后，故障点的绝缘强度不能恢复，故障仍然存在，即使重新合上断路器，又要被继电保护装置再次断开。

110KV线路继电保护课程设计

继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。

随着计算机硬件的迅速发展，微机保护硬件也在不断发展。

对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。

这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。

特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。

重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。

目录前言 (1)摘要 (5)1 系统运行方式和变压器中性点接地的选择 (6)1.1选择原则 (6)1.1.1 发电机、变压器运行方式选择的原则 (6)1.1.2 变压器中性点接地选择原则 (6)1.1.3 线路运行方式选择原则 (6)1.2 本次设计的具体运行方式的选择 (6)2 故障点的选择和正、负、零序网络的制定 (7)3 零序短路电流的计算成果（具体过程参考附录二） (9)4 线路保护方式的选择、配置方案的确定 (9)4.1 保护的配置原则 (9)4.2 配置方案的确定 (10)5 继电保护距离保护的整定计算成果（具体过程参考附录三） (10)6 继电保护零序电流保护的整定计算成果（具体过程参考附录四） (10)7 保护的综合评价 (11)7.1 距离保护的综合评价 (11)7.2 对零序电流保护的评价 (11)结束语 (12)参考资料 (13)附录一电网各元件等值电抗计算 (14)附录二零序短路电流的计算 (16)附录四继电保护零序电流保护的整定计算和校验 (22)附录五 (27)摘要本设计以110KV线路继电保护为例，简述了零序电流保护和距离保护的具体整定方法和有关注意细节，对输电网络做了较详细的分析同时对于不同运行方式环网各个断路器的情况进行了述说，较为合理的选择了不同线路，不同场合下的断路器、电流互感器、电压互感器的型号。
