实验二虚拟局域网VLAN实验1 交换机端口隔离【实验名称】交换机端口隔离【实验目的】理解Port Vlan的配置。
【背景描述】假设此交换机是宽带小区城域网中的一台楼道交换机,住户PC1连接在交换机的0/5口；住户PC2连接在交换机的0/15口。
现要实现各家各户的端口隔离。
【实现功能】通过PORT VLAN实现本交换机端口隔离。
（通过虚拟局域网技术可以隔离网络风暴，提高网络的性能，降低无用的网络开销，并能提高网络的安全性,保密性。
）【实现拓扑】PC1 PC2F0/5 F0/15Vlan10 Vlan20【实验设备】S2126G或S3760交换机 (1台)【实验步骤】步骤1.在未划VLAN前两台PC机可以互相PING通接线，先选定两台PC机和一台交换机，看清两台PC机的二号网线所对应标签，在实验机柜下端配线架上找到同样标签的接口，用双绞线分别将其与交换机的5号和15号端口接上。
然后设置两台PC机二号网卡的IP地址，它们需设在一个网段内，譬如分别设置为10.0.0.1 255.0.0.0，和10.0.0.2 255.0.0.0。
然后测试两台PC机间可互相访问到。
在PC1上输入C:\>ping 10.0.0.2接着再操作交换机：Switch>enable 14Password: adminswitch#configure terminal !进入交换机全局配置模式switch(config)#vlan 10 ！创建VLAN10switch(config-vlan)#name test10 ！将其命名为test10switch(config-vlan)#exit !退出VLAN 10switch(config)#vlan 20 ！创建VLAN 20switch(config-vlan)#name test20 ！将其命名为test 20switch(config-vlan)#end验证测试switch#show vlan!观察所创建的VLAN步骤2.将接口分配到VLANswitch#configure terminalswitch(config)#interface fastethernet 0/5 ！进入fastethernet0/5的接口配置模式。
华为交换机vlan划分方法
华为交换机vlan划分方法华为交换机是一种网络设备，用于实现局域网内的数据交换和流量控制。
在网络管理中，VLAN是一种常用的技术，可以将一个物理网络划分为多个逻辑网络，从而提高网络的性能和安全性。
本文将介绍华为交换机中的VLAN划分方法。
一、VLAN的基本概念VLAN是Virtual Local Area Network的缩写，即虚拟局域网。
它是一种将物理网络划分为多个逻辑网络的技术。
VLAN可以将不同的用户、设备或应用程序分配到不同的网络中，从而提高网络的性能和安全性。
VLAN通过在交换机上配置VLAN ID来实现。
VLAN ID是一个12位的二进制数，用于标识一个VLAN。
交换机上的每一个端口都可以配置为一个VLAN，从而将该端口上的所有数据包都划分到该VLAN中。
二、华为交换机中的VLAN划分方法华为交换机中的VLAN划分方法主要包括以下几个步骤：1.创建VLAN在华为交换机中，可以通过以下命令来创建一个VLAN：vlan batch vlan-id1 [vlan-id2…]其中，vlan-id1、vlan-id2等是VLAN的ID，可以创建多个VLAN。
2.配置端口在华为交换机中，可以通过以下命令来将端口配置到某个VLAN中：interface interface-type interface-numberport link-type accessport default vlan vlan-id其中，interface-type和interface-number分别表示端口的类型和编号，vlan-id表示要将该端口配置到的VLAN的ID。
3.配置端口模式在华为交换机中，可以通过以下命令来配置端口的模式：interface interface-type interface-numberport link-type {access | trunk}其中，access表示将端口配置为访问模式，trunk表示将端口配置为Trunk模式。
vlan的配置方法
vlan的配置方法VLAN（Virtual Local Area Network，虚拟局域网）是一种将一个物理网络划分成多个逻辑上的虚拟网络的技术，它可以提供更好的网络性能、安全性和管理灵活性。
在进行VLAN的配置时，需要按照一定的步骤进行操作，下面将详细介绍VLAN的配置方法。
1. 确定VLAN的划分方案在配置VLAN之前，需要先确定VLAN的划分方案。
可以根据不同的需求和网络拓扑结构，将网络划分为不同的VLAN，如按照部门、功能或地理位置等进行划分。
确定划分方案后，可以开始进行VLAN的配置。
2. 创建VLAN在交换机上创建VLAN是配置VLAN的第一步。
可以通过以下命令在交换机上创建VLAN：```Switch(config)# vlan vlan_id```其中，vlan_id为VLAN的标识符，可以根据实际需求进行设置。
创建VLAN后，可以通过以下命令查看已创建的VLAN列表：```Switch# show vlan```3. 配置接口创建VLAN后，需要将交换机的接口与相应的VLAN进行关联。
可以通过以下命令将接口划分到指定的VLAN：```Switch(config)# interface interface_idSwitch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan vlan_id```其中，interface_id为接口的标识符，可以是物理接口、端口通道或VLAN接口。
vlan_id为要划分到的VLAN的标识符。
配置完成后，可以通过以下命令查看接口的VLAN配置情况：```Switch# show interfaces interface_id switchport```4. 配置Trunk接口如果需要在不同的交换机之间传输多个VLAN的数据，就需要配置Trunk接口。

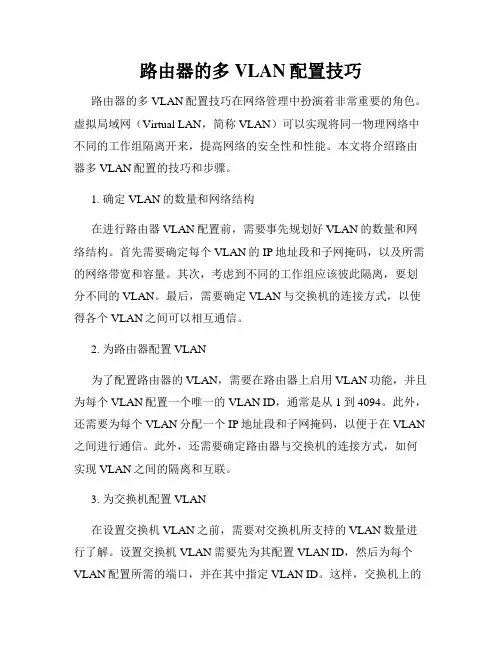

路由器的多VLAN配置技巧
路由器的多VLAN配置技巧路由器的多VLAN配置技巧在网络管理中扮演着非常重要的角色。
虚拟局域网（Virtual LAN，简称VLAN）可以实现将同一物理网络中不同的工作组隔离开来，提高网络的安全性和性能。
本文将介绍路由器多VLAN配置的技巧和步骤。
1. 确定VLAN的数量和网络结构在进行路由器VLAN配置前，需要事先规划好VLAN的数量和网络结构。
首先需要确定每个VLAN的IP地址段和子网掩码，以及所需的网络带宽和容量。
其次，考虑到不同的工作组应该彼此隔离，要划分不同的VLAN。
最后，需要确定VLAN与交换机的连接方式，以使得各个VLAN之间可以相互通信。
2. 为路由器配置VLAN为了配置路由器的VLAN，需要在路由器上启用VLAN功能，并且为每个VLAN配置一个唯一的VLAN ID，通常是从1到4094。
此外，还需要为每个VLAN分配一个IP地址段和子网掩码，以便于在VLAN 之间进行通信。
此外，还需要确定路由器与交换机的连接方式，如何实现VLAN之间的隔离和互联。
3. 为交换机配置VLAN在设置交换机VLAN之前，需要对交换机所支持的VLAN数量进行了解。
设置交换机VLAN需要先为其配置VLAN ID，然后为每个VLAN配置所需的端口，并在其中指定VLAN ID。
这样，交换机上的设备就可以按照所属的VLAN进行通信。
此外，还需要为交换机配置VLAN接口，以使其与路由器之间可以进行通信。
4. 配置路由在路由器的每个VLAN上配置路由。
在路由器中，需要将不同VLAN IP地址段之间的路由添加到路由表中。
这样，不同子网之间的设备就可以相互访问和通信。
5. 测试连通性和安全性当所有配置都完成后，需要进行测试以检查安全性和连通性。
可以使用ping工具测试在不同VLAN之间的通信、测量网络带宽。
此外，还需要检查路由器和交换机的安全防护措施，以确保网络的安全性。
总之，配置路由器多VLAN是提高网络性能和安全性的有效方法之一。

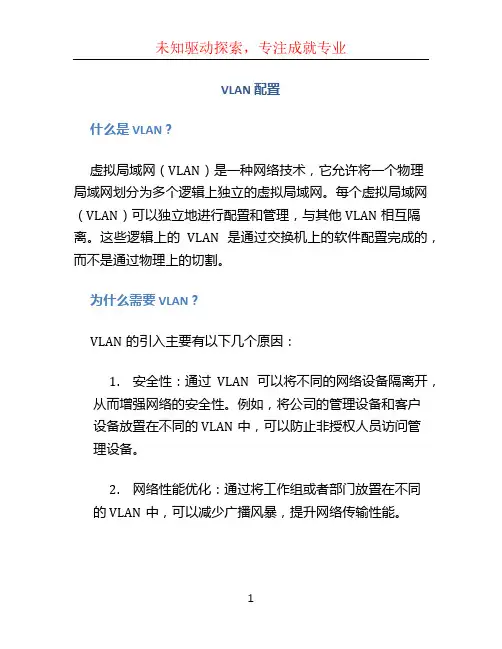

vlan配置
VLAN 配置什么是 VLAN？虚拟局域网（VLAN）是一种网络技术，它允许将一个物理局域网划分为多个逻辑上独立的虚拟局域网。
每个虚拟局域网（VLAN）可以独立地进行配置和管理，与其他VLAN相互隔离。
这些逻辑上的VLAN是通过交换机上的软件配置完成的，而不是通过物理上的切割。
为什么需要 VLAN？VLAN的引入主要有以下几个原因：1.安全性：通过VLAN可以将不同的网络设备隔离开，从而增强网络的安全性。
例如，将公司的管理设备和客户设备放置在不同的VLAN中，可以防止非授权人员访问管理设备。
2.网络性能优化：通过将工作组或者部门放置在不同的VLAN中，可以减少广播风暴，提升网络传输性能。
3.管理灵活性：VLAN可以根据组织的需求进行灵活配置和管理。
例如，可以根据部门或者项目组进行VLAN划分，便于管理和监控。
VLAN 配置步骤下面是在交换机上配置VLAN的一般步骤：1.查看交换机配置：首先，要查看当前交换机的配置，包括现有VLAN的数量、名称和端口成员关系等信息。
这些信息可以通过交换机的命令行界面或者Web界面来查看。
2.创建新的 VLAN：如果需要创建新的VLAN，可以使用交换机提供的命令或者Web界面来创建。
在创建VLAN 时，需要指定VLAN的ID和名称。
3.配置 VLAN 接口：每个VLAN都需要一个虚拟接口来进行管理和配置。
通过配置VLAN接口，可以设置VLAN的IP地址、网关、ACL等功能。
4.配置端口成员关系：根据需要，将交换机的物理端口分配给相应的VLAN。
可以将端口设置为访问模式或者标记模式，以决定其成员关系。
访问模式指定端口属于单个VLAN，而标记模式允许端口属于多个VLAN。
5.验证配置结果：配置完成后，可以使用ping命令或者其他网络工具来验证VLAN的配置是否正确。
确保不同的VLAN之间可以进行通信，并且相同VLAN内的设备互相之间也可以通信。
VLAN 配置示例假设我们要配置一个简单的VLAN网络，包括两个VLAN，分别是VLAN10和VLAN20。

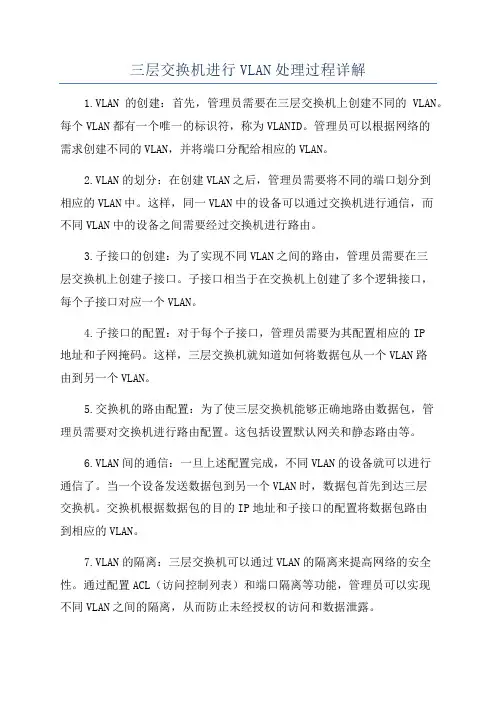

三层交换机进行VLAN处理过程详解
三层交换机进行VLAN处理过程详解1.VLAN的创建：首先，管理员需要在三层交换机上创建不同的VLAN。
每个VLAN都有一个唯一的标识符，称为VLANID。
管理员可以根据网络的需求创建不同的VLAN，并将端口分配给相应的VLAN。
2.VLAN的划分：在创建VLAN之后，管理员需要将不同的端口划分到相应的VLAN中。
这样，同一VLAN中的设备可以通过交换机进行通信，而不同VLAN中的设备之间需要经过交换机进行路由。
3.子接口的创建：为了实现不同VLAN之间的路由，管理员需要在三层交换机上创建子接口。
子接口相当于在交换机上创建了多个逻辑接口，每个子接口对应一个VLAN。
4.子接口的配置：对于每个子接口，管理员需要为其配置相应的IP地址和子网掩码。
这样，三层交换机就知道如何将数据包从一个VLAN路由到另一个VLAN。
5.交换机的路由配置：为了使三层交换机能够正确地路由数据包，管理员需要对交换机进行路由配置。
这包括设置默认网关和静态路由等。
6.VLAN间的通信：一旦上述配置完成，不同VLAN的设备就可以进行通信了。
当一个设备发送数据包到另一个VLAN时，数据包首先到达三层交换机。
交换机根据数据包的目的IP地址和子接口的配置将数据包路由到相应的VLAN。
7.VLAN的隔离：三层交换机可以通过VLAN的隔离来提高网络的安全性。
通过配置ACL（访问控制列表）和端口隔离等功能，管理员可以实现不同VLAN之间的隔离，从而防止未经授权的访问和数据泄露。
8. VLAN的互连：在一些情况下，不同楼层或不同地点的交换机之间需要进行VLAN的互连。
这可以通过将两个交换机之间的端口配置为"trunk"模式来实现。
在trunk模式下，交换机可以传输多个VLAN的数据包。
总结起来，三层交换机进行VLAN处理的过程包括VLAN的创建和划分、子接口的创建和配置、交换机的路由配置、VLAN间的通信、VLAN的隔离和VLAN的互连。
交换机中VLAN配置详解
VLAN学习笔记大全VLAN学习笔记大全(1):为什么需要VLAN什么是VLAN?VLAN (Virtual LAN)，翻译成中文是“虚拟局域网”。
LAN可以是由少数几台家用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。
VLAN所指的LAN特指使用路由器分割的网络一一也就是广播域。
在此让我们先复习一下广播域的概念。
广播域，指的是广播帧(目标MAC地址全部为1) 所能传递到的范围，亦即能够直接通信的范围。
严格地说，并不仅仅是广播帧，多播帧(M ulticast Frame)和目标不明的单播帧(Unknown Unicast Frame)也能在同一个广播域中畅行无阻。
本来，二层交换机只能构建单一的广播域，不过使用VLAN功能后，它能够将网络分割成多个广播域。
未分割广播域时……那么，为什么需要分割广播域呢？那是因为，如果仅有一个广播域，有可能会影响到网络整体的传输性能。
具体原因，请参看附图加深理解。
图中，是一个由5台二层交换机（交换机1〜5）连接了大量客户机构成的网络。
假设这时，计算机A需要与计算机B通信。
在基于以太网的通信中，必须在数据帧中指定目标MAC地址才能正常通信，因此计算机A必须先广播“ARP请求（ARP Request）信息”，来尝试获取计算机B的MAC地址。
交换机1收到广播帧（ARP请求）后，会将它转发给除接收端口外的其他所有端口，也就是Flooding 了。
接着，交换机2收到广播帧后也会Flooding。
交换机3、4、5也还会F looding。
最终ARP请求会被转发到同一网络中的所有客户机上。
请大家注意一下，这个ARP请求原本是为了获得计算机B的MAC地址而发出的。
也就是说：只要计算机B能收到就万事大吉了。
可是事实上，数据帧却传遍整个网络，导致所有的计算机都收到了它。
如此一来，一方面广播信息消耗了网络整体的带宽，另一方面，收到广播信息的计算机还要消耗一部分CPU时间来对它进行处理。
vlan隔离交换机使用方法
vlan隔离交换机使用方法
VLAN隔离交换机的使用方法如下：
1. 添加VLAN：首先，需要创建VLAN，并为每个VLAN分配一个唯一的ID。
可以通过在交换机上设置VLAN ID，并添加到交换机的VLAN配置中
来实现。
2. 设置端口属性：接下来，需要设置交换机的端口属性，以确定每个端口所属的VLAN以及端口类型（例如，Access、Trunk或Hybrid）。
端口类型决定了端口如何处理VLAN数据。
例如，Access端口只能属于一个VLAN，而Trunk端口可以允许多个VLAN通过。
3. 配置PVID：PVID（Port VLAN ID）是用于标识端口所属VLAN的标识符。
对于Access端口，需要将PVID设置为与端口所属VLAN的ID相同。
4. 配置IP地址：如果需要使用IP地址进行管理或通信，还需要为交换机配置IP地址。
可以通过在交换机上设置IP地址、子网掩码和默认网关来实现。
5. 配置路由：如果需要使用路由功能，例如在不同VLAN之间进行通信，
需要在交换机上配置路由。
这可以通过在交换机上设置路由表或使用动态路由协议来实现。
6. 测试和验证：最后，需要测试和验证VLAN隔离交换机的配置是否正确。
可以通过在交换机上执行命令行接口（CLI）命令或使用网络管理工具来进
行测试和验证。
请注意，不同的VLAN隔离交换机可能会有不同的配置方法和步骤，具体请参考相关设备的使用手册或制造商提供的文档。
同时，在配置过程中需要注意网络的安全性，并确保遵守相关法律法规的规定。
交换机的VLAN配置
1）参考相关资料，掌握交换机配置的不同连线方法及线缆制作方法、适用场合。
2）学习使用交换机的帮助、配置VLAN，裁减、Trunk等的基本方法。
一、创建VTP管理域为了在使用VLAN，必须首先在核心交换机上以server的模式创建一个称为VTP的管理域，以管理本区域内的所有VLAN，网络上其他交换机只需以client的模式加入该管理域，这样管理域里所有的交换机就能够彼此了解VLAN的配置信息。
//创建server模式的VTP管理域步骤如下：switch# vlan database //进入VLAN 配置状态switch(vlan)# vtp domain test //创建一个VLAN管理域testswitch(vlan)# vtp sever //配置本交换机在test管理域中为服务器模式//则其他交换机在test管理域中只能为client模式switch(vlan)# vtp password test123 //设置该管理域的管理密码为test123switch(vlan)# vtp v2-mode // 设置VTP版本号为V2switch (vlan)# exit // 保存配置并退出VLAN配置状态//以client模式加入VTP管理域步骤如下：switch# vlan database //进入VLAN 配置状态switch(vlan)# vtp domain test //加入VLAN管理域testswitch(vlan)# vtp client //在test管理域中为client模式switch (vlan)# exit // 保存配置并退出VLAN配置状态二、创建VLANVLAN必须在VTP管理域中的属性为Server的交换机上建立，再通过VTP管理域自动通告整个管理域中的所有的交换机。
VLAN由编号和名字构成，交换机通常有1个缺省的VLAN，其VLAN 号为1，VLAN名为default，在配置VLAN前可以先查看原有的VLAN信息：switch# show vlanVLAN Name Status Ports---- -------------------------------- ---------------------------------------------------------------------------1 default active Fa0/2, Fa0/3, Fa0/4, Fa0/5…Fa0/24,Gi0/1,Gi0/21002 fddi-default active1003 trcrf-default active1004 fddinet-default active1005 trbrf-default active//通过以下命令可以创建一个VLAN：switch# vlan databaseswitch(vlan)#vlan 2 name teacher // vlan 号为2，vlan名为teacherswitch(vlan)#vlan 3 name student // vlan 号为3，vlan名为studentswitch (vlan)# exit // 保存配置并退出VLAN配置状态switch#show vlan // 查看当前VLAN配置信息//通过以下命令可以删除某个VLAN：switch# no vlan3 //删除VLAN 3三、将交换机端口划入VLAN将交换机的端口划入到某个VLAN，必须在该端口所属的交换机上进行，命令如下：switch# configureteriminal // 进入终端配置模式switch(config)#interface FastEthernet0/1// 选择FastEthernet0/1 端口switch(config-if)# switchport mode access // 将FastEthernet0/1置为access 模式switch(config-if)# switchport accessvlan 2 // 将FastEthernet0/1配置在VLAN 2 switch(config-if)# noshutdown // 将FastEthernet0/1 激活重复以上4行命令可以将每个端口划分到某个VLAN中，最后退出配置状态：switch(config-if)# ctrlz // 退出端口配置状态switch #showvlan // 查看VLAN 信息四、配置干道链路干道（trunk）是在两台交换机端口之间或交换机与路由器间的一条点对点逻辑链路，用于VLAN之间交换信息。
如何搭建虚拟局域网(VLAN)
如何搭建虚拟局域网（VLAN）虚拟局域网（Virtual Local Area Network，简称VLAN）是一种通过网络交换机将物理上分割的网络划分为多个逻辑上独立的局域网的技术。
VLAN可以提供更灵活的网络管理和安全性控制，并且可以在同一台交换机上支持多个独立的网络。
本文将介绍如何搭建虚拟局域网。
一、网络规划与设计在开始搭建虚拟局域网之前，首先需要进行网络规划与设计。
以下是一些重要的方面需要考虑：1. 定义VLAN数目：根据网络的需求，确定需要划分的VLAN数目。
每个VLAN代表一个逻辑上独立的局域网。
2. 确定VLAN间通信需求：确定哪些VLAN需要互相通信，哪些VLAN需要相互隔离。
这将决定 VLAN 之间数据的转发方式。
3. IP地址规划：为每个VLAN分配IP地址范围，并选择适当的子网掩码。
二、交换机配置在搭建虚拟局域网时，网络交换机是必不可少的设备。
以下是在交换机上配置VLAN的一般步骤：1. 创建VLAN：进入交换机的管理界面，创建所需的 VLAN。
每个VLAN都有一个唯一的VLAN号。
2. 端口划分：将交换机的端口划分到对应的VLAN。
根据需求决定哪个端口属于哪个VLAN。
3. 交换机端口模式：根据需求配置端口模式。
交换机的端口模式有Access、Trunk、General 等几种，不同的模式支持不同的VLAN传输方式。
4. VLAN间通信：配置交换机的路由功能，使得不同VLAN之间可以相互通信。
可以通过添加静态路由或者启用动态路由协议来实现。
三、VLAN的管理和安全性控制1. VLAN端口安全性：通过配置交换机上的端口安全性功能，可以限制VLAN上的主机数量。
2. 访问控制列表（ACL）：使用ACL可以限制特定VLAN中的主机访问特定的资源。
可以通过配置进出方向的ACL来实现更精细的访问控制。
3. VLAN间访问控制：通过配置交换机的网络安全功能，可以限制不同VLAN之间的通信。
H3C-5120交换机VLAN配置
H3C-5120交换机VLAN配置概述本文档旨在介绍如何在H3C-5120交换机上进行VLAN配置。
VLAN是一种将同一物理交换网络划分为多个逻辑交换网络的技术。
通过对端口所属VLAN的配置，可以实现不同VLAN之间的隔离与通信。
配置步骤以下是在H3C-5120交换机上配置VLAN的简要步骤：1. 连接至交换机首先，使用Console线缆将计算机连接到___-5120交换机的Console端口上。
通过串口工具（例如SecureCRT）连接至交换机。
2. 进入特权模式输入登录凭据以进入用户模式，然后使用`system-view`命令进入特权模式。
3. 创建VLAN使用`vlan xx`命令创建一个新的VLAN，其中“xx”是所需的VLAN号。
可以使用`vlan batch xx-xx`命令一次性创建多个连续的VLAN。
4. 配置VLAN接口使用`interface vlan-interface xx`命令进入VLAN接口配置模式，其中“xx”是VLAN号。
可使用`n`命令为该接口添加描述，以便更好地识别。
5. 配置IP地址在VLAN接口配置模式下，使用`ip address xx.xx.xx.xx mask`命令为VLAN接口配置IP地址和子网掩码。
这是为VLAN启用IP通信的必要步骤。
6. 配置端口根据需求，使用`interface xx`命令进入所需端口的配置模式，其中“xx”是端口号。
使用`port link-type access`命令将端口设置为访问模式，并且使用`port default vlan xx`命令将端口的默认VLAN配置为所需的VLAN号。
如果需要将端口加入其他VLAN，可以使用`port trunk permit vlan xx`命令添加。
7. 保存配置使用`save`命令将当前配置保存到交换机的配置文件中。
示例以下是一个在H3C-5120交换机上配置两个VLAN的示例：1. 连接至交换机使用Console线缆将计算机连接到___-5120交换机的Console 端口上。
如何设置电脑的虚拟专用网络(VLAN)
如何设置电脑的虚拟专用网络（VLAN）虚拟专用网络（VLAN）是一种将局域网（LAN）分割为多个逻辑上独立的子网络的技术。
通过使用VLAN，可以将不同的设备和用户划分到不同的VLAN中，有效提高网络管理能力和安全性。
本文将介绍如何设置电脑的VLAN，以及常见的VLAN配置方法。
一、什么是VLAN虚拟专用网络（VLAN）是一种逻辑上划分网络的技术。
通过在交换机的配置中，将不同的端口划分到不同的VLAN中，实现对不同设备和用户的隔离。
VLAN可以根据不同的需求和拓扑结构进行划分，提供更加灵活的网络管理和安全控制。
二、VLAN的配置方法1. 基于端口的VLAN划分基于端口的VLAN划分是最简单和常见的VLAN配置方法。
在交换机上，可以为不同的端口指定所属的VLAN。
例如，将1号端口划分到VLAN 10，将2号端口划分到VLAN 20。
通过这种方式，可以实现不同端口之间的隔离。
2. 基于MAC地址的VLAN划分基于MAC地址的VLAN划分是一种更加灵活的VLAN配置方法。
在交换机上，可以配置MAC地址与VLAN之间的映射关系。
当设备连接到交换机时，交换机会根据设备的MAC地址将其划分到相应的VLAN中。
这种方法适用于需要根据设备识别进行划分的场景。
3. 基于IP地址的VLAN划分基于IP地址的VLAN划分是一种将IP地址与VLAN之间进行绑定的方法。
在交换机上，可以配置IP地址与VLAN之间的映射关系。
当设备使用指定的IP地址连接到交换机时，交换机会根据IP地址将其划分到相应的VLAN中。
这种方法适用于需要根据IP地址进行划分的场景。
三、设置电脑的VLAN在设置电脑的VLAN之前，需要确保已经有一个支持VLAN的交换机，并且已经进行了相应的VLAN配置。
下面介绍两种常见的设置电脑VLAN的方法。
1. 通过网络适配器设置VLAN许多现代电脑的网络适配器都支持VLAN功能。
可以在操作系统的网络设置中，找到适配器相应的配置项，将其设置为指定的VLAN ID。
交换机如何配置vlan及turnk口
交换机如何配置vlan及turnk口
在使用交换机的过程中，配置vlan和配置trunk口是我们经常会用到的，一些交换机新手可能不太了解怎么配置，下面是店铺整理的交换机配置vlan及trunk口的方法，供您参考。
交换机配置vlan及trunk口的方法
网络拓扑
在ER3路由器上面新建两个vlan，vlan10，vlan30US交换机上面也创建2个vlan，vlan10，vlan30将UAP-PRO划到vlan10中，创建SSDI:us-test，划分vlan30电脑使用路由器eth0dhcp服务器分配的IP地址：10.100.0.0/24网段ER3路由器配置新建vlan接口创建dhcp
路由器其它网络配置这里不做过多描述
US交换机配置新建vlan10，vlan30该vlan是在控制器的网络里面创建的
新建vlan后，在US交换机配置中点击网络/vlans配置，新建10和30，分别将vlan10和vlan30勾选变成tag标记的vlan 将与AP相连的口21口划到vlan10中
ap获得了vlan10的网段地址
配置无线网络，创建ssid：us-test,划分到vlan30中，使得连接无线的用户终端获得vlan30的地址
此时手机连接ssid：us-test就会获得vlan30网段的地址，并且可以正常访问互联网
交换机配置的。
实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由
实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由VLANs（虚拟局域网）是一种在物理网络上划分逻辑网络的技术，能够将一个大型的局域网划分为多个较小的逻辑网络。
在本实验中，我们将探讨如何利用三层交换机实现VLAN之间的路由。
第一步：配置实验环境首先，我们需要搭建一个包含两个交换机的实验环境。
使用两台交换机，分别为交换机A和交换机B。
将两台交换机连接起来，可以使用一根网线连接两台交换机的一个端口。
第二步：创建VLAN在交换机A上创建两个VLAN，分别为VLAN10和VLAN20。
在交换机B上同样创建两个VLAN，也为VLAN10和VLAN20。
在每个交换机上配置VLAN的名称和VLAN号码。
第三步：配置端口和VLAN间的关联在交换机 A 上，将连接交换机 B 的端口设置为 trunk 端口。
然后，在交换机 A 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。
同样，在交换机 B 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。
第四步：配置三层交换机在交换机A上，将其中一个接口设置为三层交换机的端口，并将此端口分配给VLAN10。
同样，在交换机B上也将一个接口设置为三层交换机的端口，并将此端口分配给VLAN20。
第五步：配置路由在交换机A上，配置路由，将VLAN10和VLAN20进行路由。
在交换机B上也需要进行同样的配置。
第六步：测试现在可以测试VLAN之间的路由是否成功。
连接两台主机至交换机A 的接口和交换机B的接口，确保每台主机都在不同的VLAN中。
在主机A上，配置IP地址为VLAN10子网的IP地址，如192.168.10.2、在主机B上，配置IP地址为VLAN20子网的IP地址，如192.168.20.2然后尝试从主机 A ping 主机 B，如果能够成功得到回应，则表示VLAN 之间的路由成功实现。
总结：在本实验中，我们使用两个交换机和一个三层交换机搭建了一个VLAN间路由的环境。
利用三层交换机实现不同VLAN间通信
利用三层交换机实现不同VLAN间通信三层交换机是一种网络设备，可在不同的VLAN（虚拟局域网）之间提供通信。
为了实现不同VLAN之间的通信，三层交换机使用IP路由跳转数据包，使其能够转发数据包到不同的VLAN之间。
以下是使用三层交换机实现不同VLAN间通信的详细步骤。
1.配置VLAN：首先，您需要在三层交换机上创建并配置VLAN。
每个VLAN代表一个虚拟的局域网，并具有自己的网络范围和IP地址段。
例如，VLAN1可以使用192.168.1.0/24，VLAN2可以使用192.168.2.0/24，以此类推。
确保每个VLAN都有不同的网络范围以避免冲突。
2.配置三层交换机接口：接下来，您需要在三层交换机上配置每个VLAN的接口。
每个接口将被分配给一个特定的VLAN，并且它将成为该VLAN中设备的网关。
在配置接口时，请确保为每个接口设置正确的IP地址，将其分配给对应的VLAN。
3.配置IP路由：为了使不同VLAN之间能够相互通信，需要在三层交换机上配置IP路由。
IP路由表将告诉交换机如何转发数据包到不同的VLAN之间。
您可以使用静态路由或动态路由协议（如OSPF或EIGRP）配置IP路由。
这将使三层交换机能够将数据包路由到相应的目的地。
4.配置访问控制列表（ACL）：为了限制不同VLAN之间的通信，您可以在三层交换机上配置访问控制列表（ACL）。
ACL允许您根据源IP地址、目标IP地址、协议等条件限制数据包的传输。
例如，您可以配置ACL以阻止来自一些VLAN的数据包访问另一个VLAN。
5. 测试和故障排除：在完成上述配置后，您应该测试不同VLAN之间的通信是否正常工作。
确保可以从一个VLAN的设备ping通另一个VLAN的设备，并能够执行其他网络活动（如文件共享或服务访问）。
如果发现问题，可以使用工具如抓包软件（Wireshark）来检查数据包流量，查找潜在的故障原因。
通过以上步骤，您可以利用三层交换机实现不同VLAN之间的通信。
二层交换机划分vlan配置方法
二层交换机划分vlan配置方法二层交换机是网络中常用的设备之一，它可以实现局域网内的数据交换和转发。
在网络中，为了更好地管理和控制网络流量，我们通常会将网络划分为不同的虚拟局域网（VLAN）。
本文将介绍如何使用二层交换机划分VLAN并进行配置。
一、划分VLANVLAN是一种逻辑上的划分，可以将不同的设备划分到不同的VLAN中，从而实现不同VLAN之间的隔离。
在二层交换机中，我们可以通过端口划分VLAN，也可以通过MAC地址、IP地址等方式进行划分。
1. 端口划分VLAN端口划分VLAN是最常用的方式，它可以将不同的端口划分到不同的VLAN中。
在二层交换机中，我们可以通过以下命令进行端口划分VLAN：```Switch(config)# interface fastEthernet 0/1Switch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan 10```以上命令将端口FastEthernet 0/1划分到VLAN 10中。
2. MAC地址划分VLANMAC地址划分VLAN是根据设备的MAC地址进行划分，可以实现设备级别的隔离。
在二层交换机中，我们可以通过以下命令进行MAC地址划分VLAN：```Switch(config)# mac address-table static 0011.2233.4455 vlan 10 interface fastEthernet 0/1```以上命令将MAC地址为0011.2233.4455的设备划分到VLAN 10中。
二、配置VLAN划分好VLAN后，我们还需要对每个VLAN进行配置，包括VLAN 的名称、IP地址、子网掩码等。
1. 配置VLAN名称在二层交换机中，我们可以通过以下命令为VLAN设置名称：```Switch(config)# vlan 10Switch(config-vlan)# name Sales```以上命令将VLAN 10的名称设置为Sales。
交换机VLAN的配置教程
交换机VLAN的配置教程有关VLAN的技术标准IEEE 802.1Q早在1999年6月份就由IEEE 委员正式颁布实施了，而且最早的VLNA技术早在1996年Cisco(思科)公司就提出了。
随着几年来的发展，VLAN技术得到广泛的支持，在大大小小的企业网络中广泛应用，成为当前最为热门的一种以太局域网技术。
接下来是小编为大家收集的交换机VLAN的配置教程，希望能帮到大家。
交换机VLAN的配置教程一、VLAN基础VLAN(Virtual Local Area Network)的中文名为"虚拟局域网"，注意不是""(虚拟专用网)。
VLAN是一种将局域网设备从逻辑上划分(注意，不是从物理上划分)成一个个网段，从而实现虚拟工作组的新兴数据交换技术。
这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。
但又不是所有交换机都具有此功能，只有VLAN协议的第三层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得知。
IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准草案。
VLAN技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。
由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理LAN网段。
由VLAN的特点可知，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。
交换技术的发展，也加快了新的交换技术(VLAN)的应用速度。
通过将企业网络划分为虚拟网络VLAN网段，可以强化网络管理和网络安全，控制不必要的数据广播。
在共享网络中，一个物理的网段就是一个广播域。
局域网中多个网络交换机联接配置方法
局域网中多个网络交换机联接配置方法1. 概述为了实现局域网中多个网络交换机的联接，我们需要正确配置交换机之间的连接。
本文档将介绍如何进行配置，以确保网络的可靠性和效率。
2. 步骤以下是配置多个网络交换机联接的步骤：步骤一：确定拓扑结构在开始配置之前，首先需要确定网络的拓扑结构。
这包括确定每个交换机的位置和连接方式。
常见的拓扑结构有星型、环状等。
步骤二：配置交换机参数针对每个交换机，需要进行以下配置：2.1 VLAN配置如果需要将交换机划分为多个虚拟局域网（VLAN），则需要在每个交换机上进行VLAN的配置。
可以根据需要划分vlan，并将不同vlan的端口加入到相应的vlan中。
2.2 交换机IP地址配置为了便于管理和通信，每个交换机都应配置一个唯一的IP地址。
请确保每个交换机的IP地址在同一个子网内，并没有冲突。
2.3 链路聚合（Port Aggregation）如果希望提高链路的带宽和冗余性，可以使用链路聚合技术。
通过将多个物理链路捆绑成一个逻辑链路，可以增加带宽并提供冗余。
请在需要的交换机之间配置链路聚合。
步骤三：验证配置在完成配置后，需要验证配置是否正确。
请通过以下方式验证配置：3.1 测试连通性使用ping命令测试不同交换机之间的连通性。
确保能够正常互相通信。
3.2 监控网络状态使用网络监控工具来监控网络的状态和性能。
确保交换机之间的链路质量良好。
3. 总结通过正确配置多个网络交换机的联接，可以提高局域网的可靠性和性能。
在进行配置时，需要首先确定拓扑结构，然后配置交换机参数，并进行验证。
请根据实际需求选择适合的配置方式，并注意保证网络的稳定性和安全性。
以上是关于局域网中多个网络交换机联接配置方法的简要介绍。
希望对您有所帮助！。
交换机vlan配置实验报告总结 -回复
交换机vlan配置实验报告总结-回复首先，交换机是计算机网络中重要的网络设备之一。
它的作用是在局域网中建立通信连接，并根据端口和MAC地址进行数据的转发。
而VLAN（虚拟局域网）是一种将不同物理位置上的设备逻辑上划分为不同的网络，从而提高网络管理的灵活性和性能。
本次实验的主题是交换机VLAN配置。
在实验中，我们通过交换机的管理界面或命令行界面进行VLAN的创建和配置。
下面将按照实验步骤依次进行总结与回答。
第一步，连接并登录交换机管理界面。
在实验中，我们将使用网线将交换机与电脑连接，并使用管理账号登录交换机的管理界面。
登录成功后，我们可以进入交换机的配置界面进行后续的VLAN配置操作。
第二步，创建VLAN。
为了实现VLAN的划分，我们需要先创建VLAN。
在交换机的配置界面中，可以找到相应的VLAN配置选项。
通过点击“创建VLAN”按钮或使用命令行界面输入相应的命令，我们可以创建一个新的VLAN，并为其指定相应的VLAN ID和名称。
第三步，配置端口的VLAN成员。
创建完VLAN后，我们需要将相应的端口划分为VLAN的成员。
在交换机的配置界面中，可以找到相应的端口VLAN成员配置选项。
通过点击“配置端口成员”按钮或使用命令行界面输入相应的命令，我们可以选择一个或多个端口，并将其划分为指定的VLAN成员。
第四步，配置VLAN间的通信。
在实际网络环境中，不同VLAN之间通常需要进行通信。
为了实现这一点，我们需要进行VLAN间的路由配置。
在交换机的配置界面中，可以找到相应的VLAN间路由配置选项。
通过点击“配置VLAN间路由”按钮或使用命令行界面输入相应的命令，我们可以配置VLAN间的路由规则，实现不同VLAN之间的通信。
第五步，测试与验证。
在完成以上配置后，我们需要进行测试与验证，确保VLAN的配置正常运行。
在实验中，我们可以通过在不同VLAN成员之间进行通信测试，或通过查看交换机的日志信息来验证VLAN配置的正确性和可用性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何在交换机上配置VLAN我们知道，传统的局域网Ethernet 使用具有冲突检测的载波监听多路访问( CSMA / CD )方法。
在CSMA / CD 网络中，节点可以在它们有数据需要发送的任何时候使用网络。
在节点传输数据之前，它进行"监听"以了解网络是否很繁忙。
如果不是，则节点开始传送数据。
如果网络正在使用，则节点等待。
如果两个节点进行监听，没有听到任何东西，而开始同时使用线路，则会出现冲突。
在发送数据时，它如果使用广播地址，那么在此网段上的所有PC都将收到数据包，这样一来如果该网段PC众多，很容易引起广播风暴。
而冲突和广播风暴是影响网络性能的重要因素。
为解决这一问题，引入了虚拟局域网（VLAN的概念。
虚拟网络是在整个网络中通过网络交换设备建立的虚拟工作组。
虚拟网在逻辑上等于OSI模型的第二层的广播域，与具体的物理网及地理位置无关。
虚拟工作组可以包含不同位置的部门和工作组，不必在物理上重新配置任何端口，真正实现了网络用户与它们的物理位置无关。
虚拟网技术把传统的广播域按需要分割成各个独立的子广播域，将广播限制在虚拟工作组中，由于广播域的缩小，网络中广播包消耗带宽所占的比例大大降低，网络的性能得到显著的提高。
我们结合下面的图来看看讲下。
图1所表示的是两层楼中的相同性质的部门划分到一个VLAN中，这样，会计的数据不会向市场的机器上广播，也不会和市场的机器发生数据冲突。
所以VLAN有效的分割了冲突域和广播域。
我们可以在交换机的某个端口上定义VLAN ，所有连接到这个特定端口的终端都是虚拟网络的一部分，并且整个网络可以支持多个VLAN。
VLAN通过建立网络防火墙使不必要的数据流量减至最少，隔离各个VLAN间的传输和可能出现的问题，使网络吞吐量大大增加，减少了网络延迟。
在虚拟网络环境中，可以通过划分不同的虚拟网络来控制处于同一物理网段中的用户之间的通信。
这样一来有效的实现了数据的保密工作，而且配置起来并不麻烦，网络管理员可以逻辑上重新配置网络，迅速、简单、有效地平衡负载流量，轻松自如地增加、删除和修改用户，而不必从物理上调整网络配置。
既然VLAN有那么多的优点，我们为什么不了解它从而把VLAN技术应用到我们的现实网络管理中去呢。
好的让我们通过实际的在Catalyst 1900交换机上来配置静态VLAN的例子来看看如何在交换机上配置VLAN。
图1 在Catalyst 1900 上的两个VLAN设置好超级终端，连接上1900交换机后（可以参考《1900系列以太网交换机快速入门指南》或其他的CISCO参考资料），会出现如下的主配置界面：-------------------------------------------------1 user(s) now active on Management Console.User Interface Menu[M] Menus[K] Command Line[I] IP ConfigurationEnter Selection:我们简单介绍下，这儿显示了三个选项，[M] Menus 是主菜单，主要是交换机的初始配置和监控交换机的运行状况。
[K] Command Line 是命令行，很象路由器里面用命令来配置和监控路由器一样，主要是通过命令来操作。
[I] IP Configuration 是配置IP地址、子网掩码和默认网管的一个选项。
这是第一次连上交换机显示的界面，如果你已经配置好了IP Configuration，那么下次登陆的时候将没有这个选项。
因为用命令配置简洁明了，清晰易懂，所以我们通过 [K] Command Line 来实现VLAN的配置的。
设置好超级终端，连接上1900交换机后（可以参考《1900系列以太网交换机快速入门指南》或其他的CISCO参考资料），会出现如下的主配置界面：-------------------------------------------------1 user(s) now active on Management Console.User Interface Menu[M] Menus[K] Command Line[I] IP ConfigurationEnter Selection:我们简单介绍下，这儿显示了三个选项，[M] Menus 是主菜单，主要是交换机的初始配置和监控交换机的运行状况。
[K] Command Line 是命令行，很象路由器里面用命令来配置和监控路由器一样，主要是通过命令来操作。
[I] IP Configuration 是配置IP地址、子网掩码和默认网管的一个选项。
这是第一次连上交换机显示的界面，如果你已经配置好了IP Configuration，那么下次登陆的时候将没有这个选项。
因为用命令配置简洁明了，清晰易懂，所以我们通过 [K] Command Line 来实现VLAN的配置的。
我们选择 [K] Command Line ，进入命令行配置Enter Selection:K 回车CLI session with the switch is open.To end the CLI session,enter [Exit ].>现在我们进入到了交换机的普通用户模式，就象路由器一样，这种模式只能查看现在的配置，不能更改配置，并且能够使用的命令很有限。
我们输入enable，进入特权模式：>enable#config tEnter configuration commands,one per line.End with CNTL/Z(config)#为了安全和方便起见，我们给这个交换机起个名字，并且设置登陆密码。
(config)#hostname 1900Switch1900Switch(config)# enable password level 15 goodwork1900Switch(config)#注意：密码必须是4-8位的字符。
交换机密码的设置和路由器稍微不同，交换机用 level 级别的大小来决定密码的权限。
Level 1 是进入命令行界面的密码，也就是说，设置了 level 1 的密码后，你下次连上交换机，并输入 K 后，就会让你输入密码，这个密码就是 level 1 设置的密码。
而 level 15 是你输入了enable命令后让你输入的特权模式密码。
路由器里面是使用enable password 和 enable screet做此区分的。
好拉，我们已经设置好了名字和密码这样就足够安全了，让我们设置VLAN。
VLAN的设置分以下2步：1．设置VLAN名称2．应用到端口我们先设置VLAN的名称。
使用 vlan vlan号 name vlan名称。
在特权配置模式下进行配置：1900Switch (config)#vlan 2 name accounting1900Switch (config)#vlan 3 name marketing我们新配置了2个VLAN，为什么VLAN号从2开始呢？这是因为默认情况下，所有的端口否放在VLAN 1上，所以要从2开始配置。
1900系列的交换机最多可以配置1024个VLAN，但是，只能有64个同时工作，当然了，这是理论上的，我们应该根据自己网络的实际需要来规划VLAN 的号码。
配置好了VLAN名称后我们要进入每一个端口来设置VLAN。
在交换机中，要进入某个端口比如说第4个端口，要用 interface Ethernet 0/4，好的，结合上面给出的图我们让端口2、3、4和5属于VLAN2 ，端口17---22属于VLAN3 。
命令是 vlan-membership static/ dynamic VLAN号。
静态的或者动态的两者必须选择一个，后面是刚才配置的VLAN号。
好的，我们看结果：1900Switch(config)#interface ethernet 0/21900Switch(config-if)#vlan-membership static 21900Switch(config-if)#int e0/31900Switch(config-if)#vlan-membership static 21900Switch(config-if)#int e0/41900Switch(config-if)#vlan-membership static 21900Switch(config-if)#int e0/51900Switch(config-if)#vlan-membership static 21900Switch(config-if)#int e0/171900Switch(config-if)#vlan-membership static 3。
1900Switch(config-if)#int e0/221900Switch(config-if)#vlan-membership static 31900Switch(config-if)#好的，我们已经把VLAN都定义到了交换机的端口上了。
这儿，我们只是配置的静态的，关于动态的，我们在后面会有提及的。
到现在为止，我们已经把交换机的VLAN配置好了，怎么样，没有你想象的那么复杂吧：）。
为了验证我们的配置，我们在特权模式使用 show vlan命令。
输出如下：1900Switch(config)#show vlanVLAN Name Status Ports--------------------------------------1 default Enabled 1,6-16,22-24,AUI,A,B2 acconting Enabled 2-53 marketing Enabled 17-221002 fddi-default Suspended1003 token-ring-defau Suspended1004 fddinet-default Suspended1005 trnet-default Suspended这是一个24口的交换机，并且带有AUI和两个100兆端口（A、B），可以看出来，我们的设置已经正常工作了，什么，还要不要保存running configure？当然不用了，交换机是即时自动保存的，所以不用我们使用命令来保存设置了。
当然了，你也可以使用 show vlan vlan号的命令来查看某个VLAN，比如show vlan 2 , show vlan 3. 还可以使用show vlan-membership ，改命令主要是显示交换机上的每一个端口静态或动态的属于哪个VLAN。
