第3章 数字逻辑基础(5)
大学_数字电路与逻辑设计(邹红著)课后习题答案下载

数字电路与逻辑设计(邹红著)课后习题答案下载
本书内容精练、实例丰富,应用性强,并附有习题解答,便于教学和自学。本书可作为高等学校通信、信息、光电、计算机、自动化、电子、电力系统及自动化等电类专业和机电一体化、生物技术等非电类专业的本科和专科学生电子技术基础课程的教材。也可以供从事电子技术、计算机应?与开发的科研人员和工程技术人员学习参考,还适于初学者自学使用。
1.3.1晶体管的开关特性
1.3.2基本逻辑门电路
1.3.3 TTL集成门电路
1.3.4 CMOS逻辑电路
1.4逻辑函数的代数化简法
1.4.1基本公式和定律
1.4.2基本运算规则
1.4.3逻辑函数代数法化简
1.5逻辑函数的卡诺图化简法
1.5.1最小项的定义及其性质
1.5.2卡诺图
1.5.3逻辑函数的卡诺图表示
3.2.2工作原理
3.2.3 ?辑功能描述
3.2.4集成D触发器74LS74
3.3 JK触发器
3.3.1逻辑电路与逻辑符号
3.3.2逻辑功能描述
3.3.3集成JK触发器
3.4 T触发器
3.4.1逻辑电路与逻辑符号
3.4.2逻辑功能描述
3.5触发器的电气特性
__小结
习题
第4章时序逻辑电路
第5章Verilog HDL
数字电路与逻辑设计(邹红著):内容简介
第1章数字逻辑基础
1.1数制和代码
1进制
1.1.3不同进制数之间的`转换
1.1.4二进制符号数的表示法
1.1.5二进制代码
1.2逻辑运算
1.2.1基本逻辑运算
1.2.2复合逻辑运算
《数字逻辑基础》课件

使用逻辑代数公式对逻辑函数进行化简,通过消去多余的项和简化 表达式来得到最简结果。
卡诺图化简法
使用卡诺图对逻辑函数进行化简,通过填1、圈1、划圈和填0的方 法来得到最简结果。
03
组合逻辑电路
组合逻辑电路的分析
组合逻辑电路的输入和输出
分析组合逻辑电路的输入和输出信号,了解它们之间的关系。
交通信号灯控制系统的设计与实现
交通信号灯简介
交通信号灯是一种用于控制交通流量的电子设备,通常设置在路口或 交叉口处。
设计原理
交通信号灯控制系统的设计基于数字逻辑电路和计算机技术,通过检 测交通流量和车流方向来实现信号灯的自动控制。
实现步骤
首先确定系统架构和功能需求,然后选择合适的元件和芯片,接着进 行电路设计和搭建,最后进行测试和调整。
真值表
通过列出输入和输出信号的所有可能组合,构建组合逻辑电路的真值表,以确定输出信 号与输入信号的逻辑关系。
逻辑表达式
根据真值表,推导出组合逻辑电路的逻辑表达式,表示输入和输出信号之间的逻辑关系 。
组合逻辑电路的设计
确定逻辑功能
根据实际需求,确定所需的逻辑功能,如与、或、非等。
设计逻辑表达式
根据确定的逻辑功能,设计相应的逻辑表达式,用于描述输入和 输出信号之间的逻辑关系。
实现电路
根据逻辑表达式,选择合适的门电路实现组合逻辑电路,并完成 电路的物理设计。
常用组合逻辑电路
01
02
03
04
编码器
将输入信号转换为二进制码的 电路,用于信息处理和控制系
统。
译码器
将二进制码转换为输出信号的 电路,用于数据分配和显示系
统。
多路选择器
《数字逻辑教案》

《数字逻辑教案》word版第一章:数字逻辑基础1.1 数字逻辑概述介绍数字逻辑的基本概念和特点解释数字逻辑在计算机科学中的应用1.2 逻辑门介绍逻辑门的定义和功能详细介绍与门、或门、非门、异或门等基本逻辑门1.3 逻辑函数解释逻辑函数的概念和作用介绍逻辑函数的表示方法,如真值表和逻辑表达式第二章:数字逻辑电路2.1 逻辑电路概述介绍逻辑电路的基本概念和组成解释逻辑电路的功能和工作原理2.2 逻辑电路的组合介绍逻辑电路的组合方式和连接方法解释组合逻辑电路的输出特点2.3 逻辑电路的时序介绍逻辑电路的时序概念和重要性详细介绍触发器、计数器等时序逻辑电路第三章:数字逻辑设计3.1 数字逻辑设计概述介绍数字逻辑设计的目标和方法解释数字逻辑设计的重要性和应用3.2 组合逻辑设计介绍组合逻辑设计的基本方法和步骤举例说明组合逻辑电路的设计实例3.3 时序逻辑设计介绍时序逻辑设计的基本方法和步骤举例说明时序逻辑电路的设计实例第四章:数字逻辑仿真4.1 数字逻辑仿真概述介绍数字逻辑仿真的概念和作用解释数字逻辑仿真的方法和工具4.2 组合逻辑仿真介绍组合逻辑仿真的方法和步骤使用仿真工具进行组合逻辑电路的仿真实验4.3 时序逻辑仿真介绍时序逻辑仿真的方法和步骤使用仿真工具进行时序逻辑电路的仿真实验第五章:数字逻辑应用5.1 数字逻辑应用概述介绍数字逻辑应用的领域和实例解释数字逻辑在计算机硬件、通信系统等领域的应用5.2 数字逻辑在计算机硬件中的应用介绍数字逻辑在中央处理器、存储器等计算机硬件部件中的应用解释数字逻辑在计算机指令执行、数据处理等方面的作用5.3 数字逻辑在通信系统中的应用介绍数字逻辑在通信系统中的应用实例,如编码器、解码器、调制器等解释数字逻辑在信号处理、数据传输等方面的作用第六章:数字逻辑与计算机基础6.1 计算机基础概述介绍计算机的基本组成和原理解释计算机硬件和软件的关系6.2 计算机的数字逻辑核心讲解CPU内部的数字逻辑结构详细介绍寄存器、运算器、控制单元等关键部件6.3 计算机的指令系统解释指令系统的作用和组成介绍机器指令和汇编指令的概念第七章:数字逻辑与数字电路设计7.1 数字电路设计基础介绍数字电路设计的基本流程解释数字电路设计中的关键概念,如时钟频率、功耗等7.2 数字电路设计实例分析简单的数字电路设计案例讲解设计过程中的逻辑判断和优化7.3 数字电路设计工具与软件介绍常见的数字电路设计工具和软件解释这些工具和软件在设计过程中的作用第八章:数字逻辑与数字系统测试8.1 数字系统测试概述讲解数字系统测试的目的和方法解释测试在保证数字系统可靠性中的重要性8.2 数字逻辑测试技术介绍逻辑测试的基本方法和策略讲解测试向量和测试结果分析的过程8.3 故障诊断与容错设计解释数字系统中的故障类型和影响介绍故障诊断方法和容错设计策略第九章:数字逻辑在现代技术中的应用9.1 数字逻辑与现代通信技术讲解数字逻辑在现代通信技术中的应用介绍数字调制、信息编码等通信技术9.2 数字逻辑在物联网技术中的应用解释数字逻辑在物联网中的关键作用分析物联网设备中的数字逻辑结构和功能9.3 数字逻辑在领域的应用讲述数字逻辑在领域的应用实例介绍逻辑推理、神经网络等技术中的数字逻辑基础第十章:数字逻辑的未来发展10.1 数字逻辑技术的发展趋势分析数字逻辑技术的未来发展方向讲解新型数字逻辑器件和系统的特点10.2 量子逻辑与量子计算介绍量子逻辑与传统数字逻辑的区别讲解量子计算中的逻辑结构和运算规则10.3 数字逻辑教育的挑战与机遇分析数字逻辑教育面临的挑战讲述数字逻辑教育对培养计算机科学人才的重要性重点和难点解析重点环节一:逻辑门的概念和功能逻辑门是数字逻辑电路的基本构建块,包括与门、或门、非门、异或门等。
《数字逻辑》第3章习题答案

题
【3-1】填空: (1) 逻辑代数中有三种最基本运算: 与 、 或 和 非 ,在此基础上又派生出五种基本运算, 分别为 与非 、 或非 、 异或 、 同或 、和 与或非 。 (2) 与运算的法则可概述为:有 0 出 0 ,全 1 出 1 ;类似地,或运算的法则为 有”1”出”1”, 全”0”出”0” 。 (3) 摩根定理表示为: A B = A B ; A B = A B 。 (4) 函数表达式 Y= AB C D ,则其对偶式为 Y ' = ( A B)C D 。 积的形式结果应为 M ( 0,1,2,4,5,8,9,10)。 (5) 函数式 F=AB+BC+CD 写成最小项之和的形式结果应为 m ((3,6,7,11,12,13,14,15)), 写成最大项之
0 0 1 1 1 1
1 1 0 0 1 1
0 1 0 1 0 1
1 1 0 0 1 0
【3-8】写出下列函数的反函数 F ,并将其化成最简与或式。 (1) F1 ( A D )( B C D)( AB C ) (2) F2 ( A B )( BCD E )( B C E )(C A) (3) F3 A B C A D (4) F4 ( A B)C ( B C ) D 解: (1) F1 AD C (2) F2 AB A C E (3) F3 AB AC A D (4) F4 BC C D ABD A B C 【3-9】用对偶规则,写出下列函数的对偶式 F ,再将 F 化为最简与或式。 (1) F1 AB B C A C (2) F2 A B C D (3) F3 ( A C )( B C D)( A B D) ABC (4) F4 ( A B )( A C )( B C )(C D) (5) F5 AB C CD BD C 解:题中各函数对偶函数的最简与或式如下: (1) F1 A BC AB C (2) F2 A B D A C D (3) F3 AC A BD (4) F4 A BC B C CD (5) F5 ABC D (6) F6 AB C D 【3-10】已知逻辑函数 F A B C , G=A⊙B⊙C,试用代数法证明: F G 。 解:
数字逻辑课程简介

➢ 王春露 ,《数字逻辑学习辅导》,清华大学 出版社
第 0 章 绪论
数 第 1 章 逻辑代数基础
字 第 2 章 逻辑门电路
第 3 章 组合逻辑电路
逻 第 4 章 触发器
辑 第 5 章 时序逻辑电路
第 6 章 可编程逻辑器件
Hale Waihona Puke 数字技术的应用非常广泛电视技术
雷达技术
航空航天
计算机、自动控制
通信技术
21世纪是信息数字化的时代,“数字逻辑”是数字技术 的基础,是电子信息类各专业的主要技术基础课程之一。
数字技术的应用
计算机 智能仪器
U盘 数码相机
数字技术的应用
• 数字城市
立体城市景观、虚拟现实(VR)、城市可 视化管理、政务可视化沟通、城市数字视觉宣 传等领域
• 数字家庭
个人电脑与家用电器市场的融合
课程的基本任务
使学生掌握数字电路与系统的工作原理 和分析设计方法;了解标准的集成电路和高 密度可编程逻辑器件;掌握数字系统的基本 设计方法,为进一步学习各种超大规模数字 集成电路系统打下基础。
课程的内容与要求
➢ 掌握逻辑代数的基本定律和规则;熟悉逻辑函 数的不同表示方法及其相互转换方法;熟练地 运用公式法和卡诺图法化简逻辑函数。
➢ 熟悉并掌握构成数字电路的集成单元电路(集 成门电路、集成触发器等)的基本结构、逻辑 功能及主要外特性和参数。
课程的内容与要求
➢ 掌握组合逻辑电路的基本分析和设计方法;初 步掌握同步时序逻辑电路的基本分析和设计方 法,了解异步时序电路的特点及分析方法。
➢ 理解可编程电路的基本单元、掌握只读存储器 ROM和可编程逻辑阵列PLA、可编程阵列逻辑 PAL和通用阵列逻辑GAL、可擦除可编程逻辑器 件EPLD、现场可编程门阵列、随机访问存储器 RAM的应用;

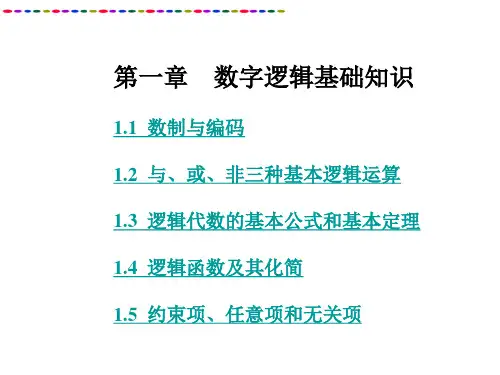

数字逻辑基础知识

例1 解 例2 解 例3 解
(2A.8)H=( ? )D (2A.8)H=2×161+A×160+8×16-1 =32+10+0.5=(42.5)D (165.2)O=( ? )D (165.2)O=1×82+6×81+5×80+2×8-1 =64+48+5+0.25=(117.25)D (10101.11)B=( ? )D (10101.11)B=1×24+0×23+1×22+0×21 +1×20+1×2-1+1×2-2 =16+0+4+0+1+0.5+0.25=(21.75)D
八进制数 0 1 2 3 4 5 6 7 10 11 12 13 14 15 16 17 20 21 22 …
十六进制数 0 1 2 3 4 5 6 7 8 9 A B C D E F 10 11 12 …
十、二、八、十六 进制间的关系对照
1.1.2 数制转换
1. K进制与十进制之间的转换 进制与十进制之间的转换 进制与十进制之间的转换 把K进制数转换成十进制数:采用按权展开 按权展开相加法。具体 按权展开 步骤是,首先把非十进制数写成按权展开的多项式,然后 按十进制数的计数规则求其和。
即
(0.35)D=(0.2631…)O
例9 解
(11.375)D=( ? )B 2 11 2 5………… 1 2 2……………1 2 1……………0 0……………1 (11)D=(1011)B 0.375×2=0.75 0.75×2=1.5 0.5×2=1.0
即
即 故
(0.375)D=(0.011)B (11.375)D=(1011.011)B
数字逻辑基础

内容提要:本章主要介绍数制、代码、三种基本逻辑运算、逻辑代数的基本定理、逻辑函数及其化简方法。
学习提示:二进制数及二进制代码是数字系统中信息的主要表示形式;与、或、非三种基本逻辑运算是逻辑代数的基础,熟练掌握三种基本逻辑运算是正确理解逻辑代数基本定理的前提。
逻辑代数是分析数字电路和系统的基本工具,因此,正确理解并熟练掌握逻辑代数的基本定理、逻辑函数的代数化简法和卡诺图化简法是深入学习数字电子技术的关键。
采用硬件描述语言对数字系统进行描述是现代数字系统设计的发展方向,逐步了解VHDL硬件描述语言十分必要。
1.1 概述电子电路分为模拟电路和数字电路两大部分,模拟电路所处理的信号是在时间上和数值上连续的模拟信号,数字电路则用于处理在时间上和数值上不连续的离散信号或者叫做数字信号。
如今,数字电路与技术已广泛应用于计算机、自动化装置、医疗仪器与设备、交通、电信、文娱活动等几乎所有的生产生活领域中,可以毫不夸张地说,几乎每人每天都在与数字技术打交道。
本章将介绍有关数字电子技术的一些基本概念、基本理论与基本分析方法,它们对于从最简单的开关接通和断开到最复杂的计算机等所有的数字系统都是适用的。
1.1.1 数字技术的特点经常看到日常生活中的电子仪器及相关技术中,过去曾用模拟电路实现的功能,如今越来越多地被数字技术所替代,向数字技术转移的主要原因在于数字技术具有下述优点:(1)数字系统容易设计。
这是因为数字系统所使用的电路是开关电路,开关电路中数字电子技术基础2电压或电流的精确值并不重要,重要的是其变化的范围(高电平或低电平)。
(2)信息存储方便。
信息存储由特定的器件和电路实现,这种电路能存储数字信息并根据需要长期保存。
大规模存储技术能在相对较小的物理空间上存储几十亿位信息。
相反,模拟存储能力是相当有限的。
(3)整个系统的准确度及精度容易保持一致。
信号一旦被数字化,在处理过程中其包含的信息不会降低精度。
而在模拟系统中,电压和电流信号由于受到信号处理电路中元器件参数的改变、温度及湿度的影响会产生失真。
数字电路与逻辑设计复习主要内容

一、 绪论
1、数字信号的特点和表示方法; 2、不同进制数的相互转换; 3、常用的二—十进制代码(BCD代码); 4、数字电路的分类; 5、奇偶检验。
.
2
二 逻辑函数及其简化
1、基本逻辑关系和复合逻辑运算的逻辑关系、表达式、 逻辑符 号、真值表。
2、逻辑函数的表示形式和相互转换。
.
8
.
6
第5章 时序逻辑电路
1、时序逻辑电路的特点、分类; 2、时序逻辑电路的分析步骤; 3、集成移位寄存器的功能和典型应用; 4、集成同步计数器的功能及功能扩展; 5、采用MSI实现任意模值计数器。
.
7
第6章 半导体存储器
1、半导体存储器的分类、主要技术指标; 2、RAM结构及存储容量的扩展; 3、ROM类型、存储原理、用ROM实现逻辑函数;
3、逻辑代数的三个规则。(对偶式和反演式的写法、由函数的最 小项表达式求对偶式和反演式的最小项表达式)
4、常用公式及其灵活应用。
5、最小项及最小项的性质,逻辑函数的最小项表达式。
6、逻辑函数的公式化简法。
7、逻辑函数常用形式的相互转换。
.
3
第2章 集成逻辑门
1、国产TTL集成电路的四个系列; 2、TTL与非门的主要外部特性; 3、三态门、OC门的概念及使用; 4、TTL系列器件主要性能比较。
.
4
第3章 组合逻辑电路
1、组合逻辑电路的分析和设计方法; 2、常用MSI的名称(芯片名称)、功能、逻辑符号、扩展和典 型应用、使用中应注意的问题; 3、应用MSI(数据选择器、译码器、加法器、比较器等)实现 逻辑函数。
.
5
第4章 集成触发器
1、触发器的基本性质; 2、从功能上讲有几种触发器,其功能描述。 3、触发器逻辑功能的描述方法。 4、触发器的触发方式的类型和特点。 5、触发器输出波形的画法。 6、典型小型数字系统的原理及功能分析。
数字逻辑与数字系统设计

数字逻辑与数字系统设计数字逻辑与数字系统设计是计算机科学领域的重要基础知识,涉及到计算机硬件的运作原理和数字电路的设计。
本文将从数字逻辑的基本概念入手,逐步介绍数字系统设计的过程,并探讨常见的数字逻辑电路及其应用。
一、数字逻辑基础数字逻辑是研究数字信号的逻辑关系与运算的学科。
在计算机系统中,二进制的0和1被用于表示逻辑值,0代表假,1代表真。
数字逻辑中的基本逻辑运算有与、或、非、异或等。
通过这些运算,可以实现数字信号的处理和控制。
1. 与门与门是最基本的逻辑门之一,其输出只有在所有输入都为1时才为1,否则为0。
与门常用记号为“&”或“∧”。
2. 或门或门是另一种基本的逻辑门,其输出只有在至少一个输入为1时才为1,否则为0。
或门常用记号为“|”或“∨”。
3. 非门非门是最简单的逻辑门之一,其输出与输入相反。
非门常用记号为“¬”或“~”。
4. 异或门异或门是常用的逻辑门,其输出只有在输入不相同时才为1,否则为0。
异或门常用记号为“⊕”。
以上是数字逻辑中最基本的逻辑门,不同的逻辑门可以组合成更复杂的数字逻辑电路。
二、数字系统设计数字系统设计是将数字逻辑门和其他电子元件组合在一起,实现特定功能的过程。
在数字系统设计中,常用的设计方法是组合逻辑设计和时序逻辑设计。
1. 组合逻辑设计组合逻辑设计是指通过组合不同的逻辑门,根据输入产生特定的输出。
组合逻辑电路没有存储元件,只有输入和输出,输出仅取决于当前的输入。
2. 时序逻辑设计时序逻辑设计是指通过组合逻辑电路和存储元件,实现带有状态的数字系统。
时序逻辑电路的输出不仅与当前输入有关,还与之前的输入和存储元件的状态有关。
三、常见的数字逻辑电路及应用1. 加法器加法器是一种常见的数字逻辑电路,用于将两个二进制数相加。
全加器是一种常见的加法器,通过多个全加器的串联可以实现任意位数的加法运算。
2. 计数器计数器是一种递增或递减的数字逻辑电路,常用于计数和时序控制。
计算机原理——课后练习题

第1 章计算机系统概述【1-1】简答题(1)计算机字长(Word)指的是什么?(2)处理器的“取指-译码-执行周期”是指什么?(3)总线信号分成哪3 组信号?(4)外部设备为什么又称为I/O 设备?(5)Windows 的控制台窗口与模拟DOS 窗口有什么不同?[答案](1)处理器每个单位时间可以处理的二进制数据位数称计算机字长。
(2)指令的处理过程。
处理器的“取指—译码—执行周期” 是指处理器从主存储器读取指令(简称取指),翻译指令代码的功能(简称译码),然后执行指令所规定的操作(简称执行)的过程。
(3)总线信号分成3 组,分别是数据总线、地址总线和控制总线。
(4)因为外设以输入(Input)和输出(Output)形式与主机交换数据。
(5)Windows 的控制台窗口是基于32/64 位Windows 操作系统,模拟DOS 窗口是基于16 位DOS 操作系统。
【1-2】判断题(1)处理器是计算机的控制中心,内部只包括5 大功能部件的控制器。
(2)处理器并不直接连接外设,而是通过I/O 接口电路与外设连接。
(3)处理器进行读操作,就是把数据从处理器内部读出传送给主存或外设。
【读操作是数据由模块到主模块的数据传送,写操作是数据由主模块到从模块的数据传送。
】(4)软件与硬件的等价性原理说明软硬件在功能、性能和成本等方面是等价的。
【软件和硬件的等价性原理是什么?特点?答:理论上,任何一个由软件所完成的操作也可以直接由硬件来实现,任何一条由硬件所执行的指令也能用软件来完成。
特点:软件易于实现各种逻辑和运算功能,但是往往速度较慢;硬件则可以高速实现逻辑和运算功能,但是难以实现复杂功能或计算。
】(5)支持USB 2.0 版本的USB 设备一定能够以高速(480Mb/s)传输数据。
【USB2.0最高理论带宽是480Mb/s,USB3.0最高理论带宽是5Gb/s.】[答案](1)错(2)对(3)错(4)错(5)错【1-3】填空题(1)CPU 是英文___________的缩写,中文译为___________,微型机采用___________ 芯片构成CPU。
数字电路知识点汇总(精华版)汇编

数字电路知识点汇总(东南大学)第1章数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与16进制数的转换二、基本逻辑门电路第2章逻辑代数表示逻辑函数的方法,归纳起来有:真值表,函数表达式,卡诺图,逻辑图及波形图等几种。
一、逻辑代数的基本公式和常用公式1)常量与变量的关系A+0=A与A=⋅1AA+1=1与0⋅A0=A⋅=0AA+=1与A2)与普通代数相运算规律a.交换律:A+B=B+AA⋅⋅=ABBb.结合律:(A+B)+C=A+(B+C)⋅A⋅B⋅⋅=(C)C()ABc.分配律:)⋅=+A⋅B(CA⋅⋅BA C+A+=+)B⋅)(C)()CABA3)逻辑函数的特殊规律a.同一律:A+A+Ab.摩根定律:BBA+=A⋅A+,BBA⋅=b.关于否定的性质A=A二、逻辑函数的基本规则代入规则在任何一个逻辑等式中,如果将等式两边同时出现某一变量A的地方,都用一个函数L表示,则等式仍然成立,这个规则称为代入规则例如:C⋅+A⊕⊕⋅BACB可令L=CB⊕则上式变成L⋅=C+AA⋅L⊕⊕=LA⊕BA三、逻辑函数的:——公式化简法公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数,通常,我们将逻辑函数化简为最简的与—或表达式1)合并项法:利用A+1A=⋅B⋅,将二项合并为一项,合并时可消去=+A=A或ABA一个变量例如:L=B+BA=(C+)=ACACBBCA2)吸收法利用公式AA⋅可以是⋅+,消去多余的积项,根据代入规则BABA=任何一个复杂的逻辑式例如化简函数L=EAB++DAB解:先用摩根定理展开:AB=BA+再用吸收法L=E+AB+ADB=E B D A B A +++ =)()(E B B D A A +++ =)1()1(E B B D A A +++ =B A +3)消去法利用B A B A A +=+ 消去多余的因子 例如,化简函数L=ABC E B A B A B A +++ 解: L=ABC E B A B A B A +++ =)()(ABC B A E B A B A +++=)()(BC B A E B B A +++=))(())((C B B B A B B C B A +++++ =)()(C B A C B A +++ =AC B A C A B A +++ =C B A B A ++4)配项法利用公式C A B A BC C A B A ⋅+⋅=+⋅+⋅将某一项乘以(A A +),即乘以1,然后将其折成几项,再与其它项合并。
