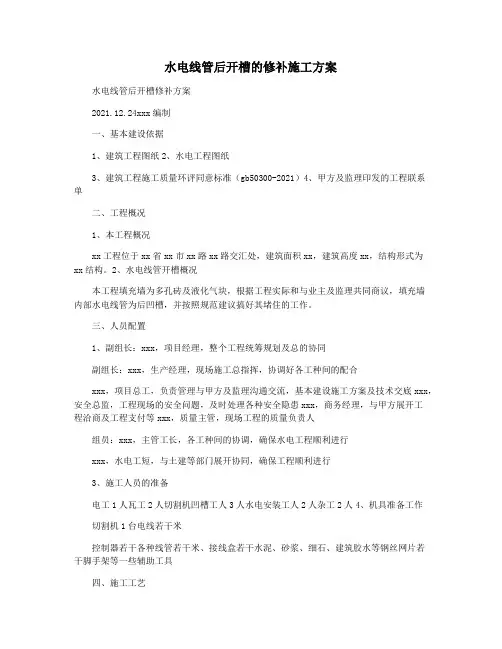

水电开槽施工专项方案

水电线管后开

槽

修

补

方

案

编制

一、编制依据

1、建筑工程图纸

2、水电工程图纸

3、建筑工程施工质量验收同意标准（GB50300-2013）

4、甲方及监理下发的工程联系单

二、工程概况

工程名称：明发桃源熙岸项目

工程地点：马鞍山市当涂县振兴南路（东城蓝湾北侧）

建设单位：明发集团当涂房地产开发有限公司

设计单位：上海都市建筑设计有限公司

勘探单位：安徽省城建设计研究总院有限公司

监理单位：江苏雨田工程咨询集团有限公司

施工单位：浙江欣捷建设有限公司

明发集团当涂房地产开发有限公司拟在马鞍山市当涂县新建明发桃源熙岸项目。主要包括2幢18层的住宅楼、3幢6层的住宅楼、3幢5层的住宅楼及部分1～2F商业、变配电等配套设施，场地中部下设一层地下车库（虚线范围内，详见平面图），框剪结构(高层)及框架

结构(低、多层及地下车库)，本工程位于马鞍山市当涂县行春路（东城蓝湾北侧），交通方便，水源、电源在施工现场附近，场地已平整，具备开工条件。施工场地空间较大，可供钢筋、木模制作，建筑材料及施工机械均可直接运入工地。水电线管开槽概况

本工程填充墙为混凝土多孔砖及加气块，根据工程实际和与业主及监理共同商议，填充墙内部水电线管为后开槽，并按照规范要求做好其封堵的工作。局部7#、12#楼因设计变更导致水电管线（PVCφ20mm）需通过原结构板，从客厅到阳台另行增设洗衣机插座，开槽长度约米左右，开槽深度约。

三、人员配置

1、组长：XXX，项目经理，整个工程统筹规划及总的协调

副组长：XXX，生产经理，现场施工总指挥，协调好各工种间的配合

XXX，项目总工，负责与甲方及监理沟通，编制施工方案及技术交底

XXX，安全总监，工程现场的安全问题，及时处理各种安全隐患

XXX，商务经理，与甲方进行工程洽商及工程结算等

XXX，质量主管，现场工程的质量负责人

组员：XXX，主管工长，各工种间的协调，确保水电工程顺利进行

XXX，水电工长，与土建等部门进行协调，保证工程顺利进行

1、施工人员的准备

电工 1人瓦工 2人

切割机开槽工人 3人水电安装工人 2人

杂工 2人

2、机具准备

切割机1台电线若干米

开关若干各种线管若干米、接线盒若干

水泥、砂浆、细石、建筑胶水等钢丝网片若干

脚手架等一些辅助工具

四、施工工艺

定位放线----切割线槽----线管铺设----线盒安装----线管验收----挂钢丝网片----砂浆（细石砼）封堵----成品保护

1、定位放线

墙体砌筑施工完毕，经验收合格后，根据水电施工图纸，在墙上弹出线槽的位置。考虑到施工方便，线槽放线宽度=线管dn+30mm，开槽深度=线管dn+20mm，多排线管=线管直径之和+30mm。线盒开槽尺寸=线盒尺寸+50mm，盒口高于墙体表面20mm。

2、切割线槽

定位放线施工完毕后，专业电工从三级箱内拉出电线，使用手携式电动切割机对墙体进行开槽，尺寸及深度按照要求进行，切割槽边角人工用錾子配合修理。

3、线管线盒安装

带线槽切割并剔凿完毕，清理干净后，准备安装线管线盒。线管的连接与安装应严格按照施工图纸及相关规范要求。

4、线管、线盒验收

线管及线盒安装完毕后，做好相关隐检工作及资料，上报监理及甲方，待验收合格后，方可进行下一步施工。

5、铺设钢筋网片

线管及线盒铺设经验收合格后，开始准备进行修复工作。首先，在该处挂钢筋网片，钢筋网片的宽度为槽宽+2x100mm。两侧各用一排钢钉订好，钢钉间距200mm。

6、砂浆（细石砼）封堵

（1）槽宽≤30mm时，用1:水泥砂浆掺胶抹平。

（2）槽宽＞30mm时，用C20细石混凝土封堵，面层1:水泥砂浆掺胶抹平。

（3）线槽深度＞30mm的，分两次抹灰。

（4）线管外壁抹灰厚度＞15mm。

7、结构板开槽处理措施

在开槽过程中严禁割断原结构板钢筋，开槽完成后对槽内垃圾用水冲洗干净，用同强度水泥进行接浆（扫浆），扫浆完成采用高一等级的细石混凝土抹平压实（可适量参入微膨胀剂）。对于开槽部位在进行地坪浇筑时，槽沟上部采用铁丝网（耐碱玻纤网格布）敷设，每边不得少于150mm。因考虑后期业主装修需要，在对地坪浇筑时注意及时养护并沿着开槽方向做出明显标识，在交房过程中将开槽部位的相关信息告知业主及其他相关单位。

8、成品保护

砂浆（细石砼）封堵完毕后，及时用塑料薄膜盖上并浇水养护。

五、施工过程中注意的要点

1、切割时严格按照所放线执行，剔凿时不得过于用力，使开槽尺寸过

大影响墙体质量。

2、开槽深度不得＞1/3墙厚，墙厚≤120mm的，不得双向对开线槽。

3、墙上后开线槽方向宜为竖向或者斜向，严禁沿着水平方向开槽，线

管应位于线盒的中部，以确保工艺的美观。

4、线管安装完毕后，应做好成品保护，线盒应做好相关的封堵工作，

以防后续施工造成赌管现象。

5、线管的连接应按照相关规范执行，并做好相关的保护工作。

6、水泥要有出厂合格证、砂子选择中砂，水泥砂浆内要加入建筑胶，

以确保砂浆能更好的与基层粘接。

7、线槽封堵前，要用清水对槽内进行清洗，确保内部不得有杂物等。

8、养护完毕后，对成品进行检查，若有起皮开裂等现象，返工重做至

成品合格为止。

六、安全文明项目

1、工人进场前，做好相关的安全交底，进入施工现场的工人，必须按

要求佩戴好安全帽。

2、非专业电工，禁止私自拉扯电线。

3、使用切割机时，佩戴绝缘手套并防止机械伤害。

4、当施工所用脚手架高度＞2m时，应按要求佩戴好安全带。

5、移动脚手架时，不得让其撞击已施工完毕的墙体柱子等。

6、施工过程中，产生的建筑垃圾，及时清理干净，文明施工。
