第十四章桥梁、涵洞、隧道工程图
§14.1 桥墩图 §14.2 桥台图 §14.3 涵洞图
§14.4 隧道洞门图
2020/8/19
2
• 桥墩，由基础、墩身和墩帽组成。
• 基础在桥墩的底部，埋在地面以下。基础可以采用扩大基础、桩基础或沉井基础。
2020/8/19
15
§14.2 桥台图
• 桥台位于桥梁的两端，是桥梁与路基连接处的支柱。它一方面支撑着上部桥跨，另一方面支档着桥头路基的填土。
桥台的构造
桥台的形式很多，以T形桥台为例
桥台主要由基础、台身和台顶三部分组成。基础位于桥台的下部，一般都是扩大基础，图14-6桥台的基础是由两层T形棱柱叠置而成的。扩大基础使用的材料多为浆砌片石或混凝土。基础以上、顶帽以下的部分是台身，T形桥台的台身，其水平断面的形
状是T形。
2020/8/19
16
2020/8/19
17
2020/8/19
18
• 从桥台的桥跨一侧顺着线路方向观看桥台，称为桥台的正面，台身上贴近河床的一端叫前墙。前墙上向上扩大的部分叫托盘。从桥台的路基一侧顺着线路方向观看桥台，称为桥台的背面，台身上与路基街接的一端叫后墙。台身使用的材料多为浆砌片石或混凝土。台身以上的部分称为台顶，台顶包括了顶帽和道碴槽。顶帽位于托盘上，上部有排水坡，周边有抹角。前面的排水坡上有两块垫石用于安放支座。
2020/8/19
19
2020/8/19
20
• 道碴槽位于后墙的上部，形状如下图所示，它是由挡碴墙和端墙围成的一个中间高两边低的凹槽。两侧的挡碴墙比较高，前后的端墙比较低。挡碴墙和端墙的内表面均设有凹进去的防水层槽，如图所示。道碴槽的底部表面是用混凝土垫成的中间高、两边低的排水坡，坡面上铺设有防水层，防水层四周嵌入挡碴墙和端墙上的防水层槽内。在挡碴墙的下部设有泄水管，用以排除道碴槽内的积水。道碴槽和顶帽使用的材料均为钢筋混凝土。

公路CAD第六章--公路工程制图PPT培训课件

2021/2/8
结束返回目录
返回第一张上一张
下一张
第六章
2.设置图板为A3图纸大小
要命令窗中键入zoom↙,再键入all↙,则画板是示为A3图纸的大小。
命令：Z↙ 指定窗口角点，输入比例因子(nX或nXP)，或 [全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗
410,10↙410,287↙25,287↙c↙
2021/2/8
结束返回目录
返回第一张上一张
下一张
第六章
（2）绘制标题栏水平线：
命令：PLINE↙ 指定起点：25,20↙ 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度
(W)]：410,20↙ 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
口(W)/对象(O)]<实时>：A↙
2021/2/8
结束返回目录
返回第一张上一张
下一张
第六章
3.用矩形命令，绘制A3图纸界限
命令：RECTANG↙ 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度
(W)]：0,0↙ 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:420,297↙
第六章

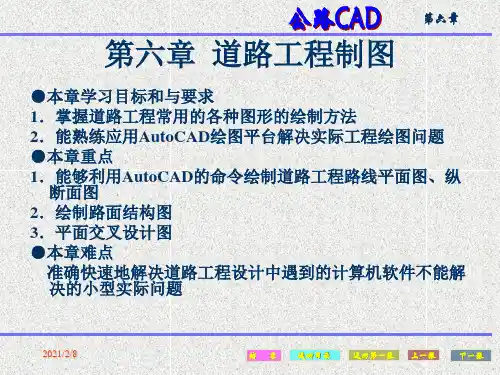

第六章道路工程制图
●本章学习目标和与要求 1．掌握道路工程常用的各种图形的绘制方法 2．能熟练应用AutoCAD绘图平台解决实际工程绘图问题 ●本章重点 1．能够利用AutoCAD的命令绘制道路工程路线平面图、纵
断面图 2．绘制路面结构图 3．平面交叉设计图 ●本章难点
准确快速地解决道路工程设计中遇到的计算机软件不能解决的小型实际问题

道路工程制图课件第三部分(8~12)

第九章剖面图和断面图
高等级公路维护与管理专业
道路工程制图
第三部分
北京交通职业技术学院 2009.11
第八章组合体的投影
11.9
➢ 目标: 1) 掌握叠加、切割、相切、相交等几种组合体的作
图方法和注意事项。2) 熟记并理解投影图中线、线框的含义。3) 学会在相邻投影图中找对应关系。4) 熟练并掌握拉伸法、形体分析法、线面分析法等读图方法及适用范围。 5) 熟练并掌握组合体的三类尺寸，熟记并掌握尺寸基准的确定方法。
第八章组合体的投影
第二节组合体投影图的画法 5 画底图
第八章组合体的投影
第二节组合体投影图的画法 5.1 叠加体作图步骤
第八章组合体的投影
第二节组合体投影图的画法 5.2 切割体作图步骤
第八章组合体的投影
第二节组合体投影图的画法 6检查描图
第八章组合体的投影
第三节组合体投影图的识读 1 读图的基本知识 1.1 几个投影图联系起来看
第八章组合体的投影
1.2了解投影图中线和线框的含义 1.2.2 线框的含义
第八章组合体的投影
第三节组合体投影图的识读 1 读图的基本知识 1.3 在投影图中找到对应投影关系
第八章组合体的投影
第三节组合体投影图的识读 2 读图的方法 2.1拉伸法
第八章组合体的投影
第三节组合体投影图的识读 2 读图的方法 2.2形体分析法
2.1 叠加
第八章组合体的投影
2 组合体的组合形式及其投影画法 2.2 切割
显示桌面.scf
第八章组合体的投影
2 组合体的组合形式及其投影画法 2.3 相切
第八章组合体的投影

道路工程制图.正式版PPT文档

六个基本投影面的展开规则
基本投影面的展开方法：V面不动，其它各投影面按图中箭头所指方向转至与V面共面位置。
六个基本视图的基本配制和投影对应关系
(仰视图)
(右视图)
(主视图)
(左视图)
(后视图)
(俯视图)
基本视图的投影规律：主、俯、后、仰四个视图长对正；主、左、后、右四个视图高平齐；俯、左、仰、右四个视图宽相等。
拉伸法、形体分析法和线面分析法。
形
体
分
析
法
形体分析法是看组合体视图的基本方法。把比较复杂的视图，按线框分成几个部分，运用三视图的投影规律．分别想各形体的形状及相互连接方式，最后综合起来想出整体。
看图的一般步骤：
1．分析视图，划分线框
2．对照投影，想出形体
3. 确定位置，想出整体
Ⅳ Ⅲ Ⅱ Ⅰ
道路工程制图第七章
组合体的投影
工程实体往往是由许多种不同形状的结构物构成，这些由基本体按不同的形式组合而成的形体称为组合体。组合体的组合形式一般有：叠加式；截割式；综合式。
叠加式
截割式
综合式
组合体视图的配置
空间几何形体向基本投影面投影所得的视图，称为基本视图。国家标准中规定正六面体的六个面为基本投影面将空间几何形体放在六面体中。然后向各基本投影面进行投影、即得到六个基本视图。
例题1 已知组合体三视图，画轴测图。
Z
圆柱与四棱柱底座在前端面相切，两面相交处为光滑过渡，此时正面投影中两表面之间不能画分界线
３、要弄清视图中“图线”的含义
在确定了立面投影方向和安放位置，就要根据形体的大小和标注尺寸时所需的位置，选择适当的比例和图幅
把比较复杂的视图，按线框分成几个部分，运用三视图的投影规律．分别想各形体的形状及相互连接方式，最后综合起来想出整体。

工作任务一道路工程制图与识读.pptx

1.2.1 图幅
图幅就是指图纸的幅面大小。
图幅及图框尺寸
（mm)
各种基本幅面尺寸关系
841 420 210
297 594
1189
图框
图框就是指绘图的区域。
L
B
c
c
a
c
a
c
B
图框线
标题栏
c
c
纸边界线
横放
竖放
标题栏
标题栏位于图框的右下角，道路工程制图常采用如下格式： (mm)
会签栏角标
会签栏布置在图框外左下角，角标布置在图框内右上角。（mm）
书写长仿宋体的要点为：横平竖直、起落分明、排列匀称、填满方格。
（1）图中字母、数字、汉语拼音笔画宽度为字高的 1/10。
大写字母的宽度宜为字高的2/3；小写字母的高度应以b、f、 h、p、g为准，字宽宜为字高的1/2。 a、m、n、o、e的字宽宜为上述小写字母高度的2/3。
（2）数字和字母的字体可采用直体或斜体，但同一册图样中应一致。
第张共张
会签栏
角标
知识拓展公路工程常用的图幅:由于A3图幅相对较小(A4 太小,绘制内容有限)，在野外工地方便携带，故常用A3幅面(横放)。
1.2.2 字体
图样中字体可分为汉字、字母和数字。
汉字数字和字母
《道路工程制图标准》（GB50162-92）规定汉字应采用长仿宋字（又称工程字）。汉字的高度h应不小于3.5mm，其字高宽比一般为3:2。字号就是指字的高度。
准备好铅笔( H 、HB、B)，并按要求削好。
课后作业
削铅笔！
( H 、HB、B)
知识引入
直线、圆弧、曲线

最实用道路施工图-PPT

Ht=3.80m)
At=36.8(m2)
61.99
K0+700
Ht=0.17(m)
At=18.2(m2) AW=8.88(m2)
1、填方路基：路堤。在图下注有该断面的里程桩号、中心线处的填方高度hT(m)及该断面的填方面积AT(m2)
K4+200
2、挖方路基：路堑。图下注明该断面的里程桩号、中心线处挖方高度hw(m)以及该断面的挖方面积 AW(m2)。
盲道
中心线
1.5% （直插圆）1.5%
2% 人行道
8.0
雨水
污水
6.0
2.0
6.0
16.0
3 0.6 2.4
28
盲道
标准横断面
竖 1:50 横 1:200
返回
自然地面填方段
机动车道路拱大样图
返回
二、平面图
城市道路平面图与公路路线平面图相似，用来表示城市道路的方
房屋
涵洞
大车路
桥梁
小路
菜地
堤坝
旱田
河流
沙滩
名称水稻田
符号
草地
梨高压线底压线
人工开挖
平面图例图
平原两条路与之相交
一条小溪
两座山峰
2.路线部分
路线平面图所用比例较小（例图1：5000），公路路线只是沿路的中心线画出一条粗实线来表示。
主要了解：（1）公路的里程及公里桩
表示百米标表示公里桩从左至右，数字写 6 在短线的端部，字头朝上。
返回
二、平面图
(2)读图例
返回
（3）读细部
-0.5%
500 1200
坡度距离 1.0%

道路工程制图

基顶平面反映了台顶、台身、基础的平面形
状及大小，按照习惯，合成视图上对称部位
的尺寸常注写成全长一半的形式，例如写成
或320/2的样子。
PPT文档演模板
2023/5/5
道路工程制图
•
在画侧面图的位置画的是桥台的半正面及
半背面合成的视图，用以表示桥台正面和背面
的形状和大小。图中的双点画线画出的是轨枕
和道床，虚线是材料分界线。图上重复标注了
其余为C15级混凝土 3.台顶部分详细尺寸，见台顶构造图
PPT文档演模板
2023/5/5
道路工程制图
在画正面图的位置画的是桥台的侧面，表示垂直于线路方向观察桥台。将桥台本身全部画成是可见的，路基、锥体护坡及河床地面均未完整示出，只画出了轨底线、部分路肩线（图中长度为75cm的水平线）、锥体护坡的轮廓线（图中1:1及1:1.25的斜线）及台前台后的部分地面线，这些线及有关尺寸反映了桥台与线路的关系及桥台的埋深。前墙上距托盘底部40cm处的水平虚线是材料分界线。图上还注出了基础、台身及台顶在侧面上能反映出来的尺寸，有许多尺寸是重复标注的。大量出现重复尺寸是土建工程图的一个特点。
是由桥台的半正面、半背面组合而成的，
用以表明桥台的正面和背面的形状和大小。
PPT文档演模板
2023/5/5
道路工程制图
PPT文档演模板
2023/5/5
道路工程制图
桥台图的阅读
阅读桥台图时应同时阅读桥台总图和台顶构造图，并按从整体到局部的顺序进行。首先要了解桥台的类型，它在线路中的位置及与路基、地面、轨道的关系；进而弄情各主体部分的形状、材料、尺寸等；再进一步看懂台顶各部分的形状、构造和细部尺寸。若要知道顶帽和道碴槽的钢筋布置情况，还要再阅读这些部分的钢筋布置图。

道路工程制图标准培训课件(ppt共61张)精选全文完整版

桥涵、隧道
一般规定
附录
总则
三、图层及图线每张图上线宽一般不超过三种：即粗实线 0.35mm、0.25mm与细实线0.18mm。图中除构造图的轮廓线、钢筋线用粗线外，其他一律用细线。在钢筋图中钢筋线用粗线0.35mm，轮廓线用粗线0.25mm。中心线、点划线及折断线应注意设置比例。
表2-1中尺寸代号如图2-1所示。
桥涵、隧道
一般规定
附录
总则
2、图幅短边不得加长，长边加长时，A0、A2、A4应为150mm的整数倍，A1、A3图应为210mm的整数倍。
3、图框内右下角应绘图纸标题栏，国标规定的格式有三种，如图2.2所示。
桥涵、隧道
一般规定
附录
总则
10-12
图2.2
4、在道路路线平面图、道路路线纵断面图、路基横断面上，需要绘制角标。当图纸要绘制角标时，应布置在图框内右上角，角标线线宽宜为0.25mm，如图2.3所示。
图2.3.2
图2.3.3
第四节比例 1、绘图比例应设为整数，一般设为10的整倍数。比例的选择应根据图面布置合理、匀称、美观的原则，按图形大小及图面复杂程度确定 2、当一幅图中比例完全相同时，可在图签中注明。当一幅图中出现不同比例时，比例应标注在视图图名的右侧。当竖直方向与水平方向的比例不同时，可用V表示竖向比例，用H表示横向比例，如图2.4.1所示
桥涵、隧道
一般规定
附录
总则
图2.5.3
五、尺寸标注 4、尺寸数字及文字书写方向如图2.5.4所示
桥涵、隧道
一般规定
附录
总则
5、当用大样图表示较小且复杂的图形时，其放大范围，应在原图中采用细实线绘制园形或较规则的图形圈出，并用引出线标注，如图2.5.5所示

【精品PPT】道路工程制图

详图的画法和标注
当在被放大部分作出索引符号时，在详图的下方也应注出对应的详图符号，详图符号用一粗实线圆绘制，直径约为14mm。在圆的右边用比详图编号小一号的字注出详图的比例。用文字注写详图时，被放大的部分可不作任何标注，如上图中的详图1可注写为“上游坝脚放大图”，这时原图可不作任何标注。
规定画法和习惯方法
１、展开画法２、省略方法３、简化画法４、拆卸画法５、合成视图６．分层表示法７．连接表示法
展开画法
如图所示，假想将倾斜部分展开到与正立面平行后，再画出视图，这种视图称为展开视图。在图名后应注明“展开”二字。
省略方法
当图形对称时，可以只画对称的一半，但须在对称线上加注对称符号。
钢筋图的阅读
要求通过读图，了解构件名称，作用和外形，掌握每一类型钢筋的位置、规格、直径、长度、数量、间距以及整个钢筋骨架的构造情况。一般步骤：（1）概括了解（2）分析视图（3）深入阅读
（1）概括了解：该构件是某水利工程工作桥的梁、立柱配筋图。（2）分析视图：梁的外形尺寸长为580cm、高为60cm，宽为35cm。梁的钢筋图用立面图配合Q-Q断面图表达其钢筋布置情况。立柱采用立面图配合N-N、P-P断面图表达其钢筋分布情况。（3）深入阅读：梁中钢筋分布：1号钢筋：位于梁的下部，直径为25mm，I级，两根；
读图：
2号钢筋：位于梁的底面上，直径为19mm，I级，弯起钢筋； 3号钢筋与2号钢筋弯起位置不同； 4号钢筋：位于顶部两角上，直径为12mm，I级，两根架立钢筋；5号钢筋：钢箍，直径为6mm，间距300mm，21根；6号钢筋：锚固筋，直径为9mm，I级钢筋，3根。
立柱：外形尺寸长为40cm，宽为35cm，高为448cm，其上端有40mmx30mm的横梁，立柱有两根。7号钢筋：直径为16mm ，I级，每根有4个；8号钢筋：箍筋，直径6mm，I级，28个；9号钢筋：直径为12mm，I级，4根；10号钢筋：钢箍，每根有5个。

道路工程制图与识图工作任务六课件.ppt

根据需要，钢筋实际长度要比端点长出6.25d、4.9d或 3.5d。这时钢筋的长度要计算其弯钩的增长数值。
工作任务六: 桥涵施工图识读
钢筋直径 d/mm
10 12 14 16 18 20 22 25 28 32 36 40
钢筋弯钩增长数值
90°
弯钩增长值/cm 光圆钢筋
135° 180°
螺纹钢筋 90°
桥涵施工图识读
知认知钢筋混凝土结构图的图示特点及识读方法；
识说明涵洞结构图的图示特点及识读方法；
目标
认知桥涵施工图的组成及内容；说明典型桥梁结构图的图示特点及识读方法。
能参观桥梁工程实体，指认桥梁结构组成部分的位置；
பைடு நூலகம்
力能初步阅读、绘制简单的钢筋混凝土结构图；
目标
能初步阅读、绘制涵洞结构图；能初步阅读桥梁结构图。
工作任务六: 桥涵施工图识读
XX大桥桥型布置图（二）
工作任务六: 桥涵施工图识读
工作任务六: 桥涵施工图识读
工作任务六: 桥涵施工图识读
工作任务六: 桥涵施工图识读
工作任务六: 桥涵施工图识读
工作任务六: 桥涵施工图识读
工程案例
石拱桥工程图
栏杆
单
孔
实
腹
式
石
拱
桥
主
帽石
要
构
件
示
桥台
意图
路基边坡
（3）钢筋结构图中的尺寸标注在配筋图中，一般标注构件的外形尺寸和定位尺寸及钢筋编号。在断面图
中除标注构件的断面形状尺寸外，还应注明钢筋定位尺寸，尺寸界限通过钢筋断面中心。
在钢筋详成型图上，应逐段标出长度，对于直线段，尺寸数字直接注写在各段钢筋的侧面。

制图的基本知识道路工程制图ppt-课件

确定基本线宽b。b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b 值为0.35-1mm。确定b值后，则中粗线的线宽为 0.75b，（注：中粗线主要用在给水排水工程图中）中线的线宽为0.5b,细线的线宽为0.25b。
• 每一组粗、中粗、中、细线的宽度称为一个线宽
避免时，应先保证文字的清晰。
各种线型的画法
图框线、标题栏线、会签栏线的宽度
字体
• 汉字
应采用国家公布的简化汉字（长仿宋体）。长仿宋体的字高于字宽的比例大约为1：0.7 字体高度分20、14、10、7、5、3.5mm等六级特点：横平竖直、起落分明、笔锋满格、布局均匀。
拉丁字母和数字
注尺寸时应注意的一些问题
5mm,小写的拉丁字母的高度应为大写字高h的7/10，字母间隔为（2/10）h，上下行的净基准线间距最小为（15/10）h。在同一张图纸内，相同比例的各图样，应采用相同的线宽组。 5b,细线的线宽为0. 图上尺寸数字都不在注写单位。不可避免时，应先保证文字的清晰。标注半径、直径、角度，尺寸起止符号不用45°短斜线，而用箭头表示，角度数字一律水平书写。国标规定：图样上标注的尺寸，除标高及总平面图以米（m）为单位外，其余一律以毫米（mm)为单位。图线有粗、中粗、中、细线之分。尺寸组成：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。格式分留有装订边和不留装订边两种，但同一产品的图样只能采用一种格式。长边加长的长度，图幅Ao、A2、A4应为150mm的整倍图幅的短边不得加长。确定b值后，则中粗线的线宽为0. 确定b值后，则中粗线的线宽为0. 在同一张图纸内，相同比例的各图样，应采用相同的线宽组。留与不留装订边的图纸其图框格式如下图所示，图框的尺寸图所示。确定b值后，则中粗线的线宽为0. 不可避免时，应先保证文字的清晰。应采用国家公布的简化汉字（长仿宋体）。 0mm，常用的b值为0. 单点长画线或双点长画线的两端不应是点。

道路工程制图基础本.pptx

第14页/共66页
图1 图线的画法
第15页/共66页
§ 1 制图标准的基本规定
4、字体
(1)汉字：长仿宋体（国家正式公布的简化字，宽约为高的2/3）。
常采用2.5mm,3.5mm,5mm,10mm
(2)数字和字母: 阿拉伯数字和罗马数字； 0 1 2 3 4 5 6 7 8 9
拉丁字母与希腊字母。 ⅠⅡ Ⅲ Ⅳ Ⅴ
2. 作正六边形
用60°三角板和丁字尺作正六边形
0 1 2 3 4 5 6 7 8 9 10 1112
12 1110 9 8 7 6 5 4 3 2 1 0 12 1110 9 8 7 6 5 4 3 2 1 0
0
10
20
30
40
50
60
70
80
第51页/共66页
第52页/共66页
第53页/共66页
尺寸数字一
般依其方向写在靠近尺寸线的上、左方
第21页/共66页
注意事项：互相平行的尺寸，小尺寸在里，大尺寸在外距图形轮廓最近的一排尺寸应大于10mm, 尺寸线和尺寸线之间距离7-10mm
第22页/共66页
尺寸数字规定
（1）尺寸数字为物体的实际尺寸，与比例无关（2）标高及总平面图以m米为单位，桥涵工程图以cm为单位，其余都用mm毫米为单位（3）标注方向如下图
ABCDEFGH
Abcdefghijklmnop
αβγδεζηθφψωλ
第16页/共66页
注意事项：
●工程图样中书写的汉字高不应小于3.5mm，数字和字母高不应小于2.5号
●当阿拉伯数字，字母，罗马数字同汉字并列书写时，其字高比汉字小一号
●当字母单独作为代号或符号时，不使用I、Z、O，避免与数字的1,2,0混淆
