柱截面尺寸的初步确定

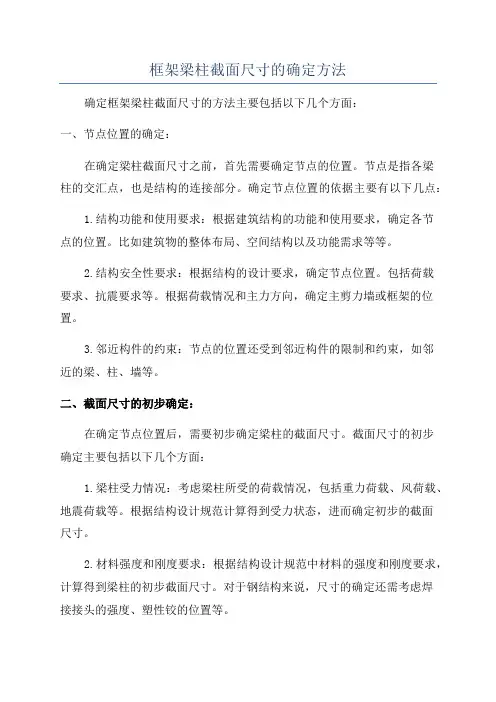

框架梁柱截面尺寸的确定方法
框架梁柱截面尺寸的确定方法确定框架梁柱截面尺寸的方法主要包括以下几个方面：一、节点位置的确定：在确定梁柱截面尺寸之前，首先需要确定节点的位置。
节点是指各梁柱的交汇点，也是结构的连接部分。
确定节点位置的依据主要有以下几点：1.结构功能和使用要求：根据建筑结构的功能和使用要求，确定各节点的位置。
比如建筑物的整体布局、空间结构以及功能需求等等。
2.结构安全性要求：根据结构的设计要求，确定节点位置。
包括荷载要求、抗震要求等。
根据荷载情况和主力方向，确定主剪力墙或框架的位置。
3.邻近构件的约束：节点的位置还受到邻近构件的限制和约束，如邻近的梁、柱、墙等。
二、截面尺寸的初步确定：在确定节点位置后，需要初步确定梁柱的截面尺寸。
截面尺寸的初步确定主要包括以下几个方面：1.梁柱受力情况：考虑梁柱所受的荷载情况，包括重力荷载、风荷载、地震荷载等。
根据结构设计规范计算得到受力状态，进而确定初步的截面尺寸。
2.材料强度和刚度要求：根据结构设计规范中材料的强度和刚度要求，计算得到梁柱的初步截面尺寸。
对于钢结构来说，尺寸的确定还需考虑焊接接头的强度、塑性铰的位置等。
3.受力性能要求：根据结构设计规范的受力性能要求，如挠度、位移等，确定梁柱的截面尺寸。
4.施工要求：根据实际施工方法和工艺要求，确定梁柱截面尺寸。
对于混凝土结构来说，还需要考虑浇筑顺序、模板支撑等施工因素。
三、截面尺寸的详细确定：在初步确定梁柱截面尺寸之后，需要进行详细的计算和分析，得到最终确定的截面尺寸。
确定截面尺寸的详细方法主要包括以下几个方面：1.构件强度校核：根据结构设计规范，计算梁柱的等效荷载和构件的强度需求，进行构件强度校核，得到截面尺寸。
2.构件稳定性校核：根据结构设计规范，计算梁柱的稳定性要求，包括局部稳定性和整体稳定性，进行构件稳定性校核，得到截面尺寸。
3.构件刚度校核：根据结构设计规范，计算梁柱的刚度要求，包括刚度比、挠度等，并进行构件刚度校核，得到截面尺寸。
柱子截面尺寸确定
n—演算截面以上楼层层数。
由式（4-11） N/（fcAc）≤[μN] 得 Ac ≥N/[μN]×fc
由《抗规》知，框架柱按二级抗震等级设计时，其混凝土强度等级不应低于C20。在本设计中框架梁和柱的混凝土强度等级均采用C30。
由《建筑抗震设计》教材第四章第七节知矩形截面框架柱的截面尺寸宜符合以下两点要求：
同理，取次梁高度h＝600mm；次梁宽度b＝300mm。
（2）在五层学术报告厅抽柱处采用井字形楼盖，相邻次梁间距为2500mm和2800mm（井字梁间距一般在2米左右）。
井字梁截面高度：h＝L/16＝7500/16＝469mm，取h＝600mm;
井字梁截面宽度：b＝（1/2～1/3）h＝（1/2～1/3）×600＝(300～200)mm，取h＝300mm。
截面的宽度和高度均不宜小于300mm；
截面长边与短边的边长比不宜大于3。
为此，对于首层选用800mm×800mm，部分采用900mm×900mm。
对于其他层，考虑到施工方便，柱截面不宜变化太多。通过初步估算以及PKPM验算，最终确定框架的截面尺寸为：
首层-八层：选用800mm×800mm，部分采用900mm×900mm。
楼梯休息平台板取100mm，其他板厚均采用120mm。
柱截面尺寸
柱截面尺寸初选，要同时满足最小截面、侧移限值和轴压比等诸多因素影响。一般可通过满足轴压比限值惊醒截面估计。
由《建筑抗震规范》（GB50011-2001）第6.3.7条和表6.3.7知，当抗震等级为三级时，框架柱的轴压比最大限值[μN]为0.9。
由《混凝土结构设计》教材第281页（4-11）和式（4-12）估算框架柱的截面尺寸：
梁柱截面确定)
板厚一般取板跨的40分之一，或者30分之一，不全面，具体可参见《砼规》GB50010-2010第9.1.2条，想必你应该很容易弄到规范吧。
板的经济跨度一般为2-3米，次梁的经济跨度一般为4-7米，主梁的经济跨度一般为5-8米。
梁的截面确定：先根据梁的跨度来确定梁截面的高度。
次梁的截面高度一般取跨度的十五分之一，主梁一般取十二分之一。
然后根据高度不超过宽度的四分之一来确定宽度，主梁宽不要小于250，次梁宽度不要小于200为宜。
切记，结构设计的每一个步骤几乎都可以在规范上找到相关规定。
你所做的每一个步骤中的数据、计算公式都要到规范中去找。
荷载其实相对于来说是比较简单的了，主要是其中的几个组合值系数、频遇值系数神马的，其它的到没什么。
说一下荷载的布置，荷载分为恒载和活载，恒载好办，主要是板，梁，柱以及其它建筑层的重量，比如填充墙、门窗、抹灰等。
这个荷载是除了钢筋混凝土的梁板柱以外都是要自己手算然后用到建模里面的。
活载主要分成楼面均布活载、集中荷载。
具体工程的活载是不一样的，主要参见《荷载规范》GB50009-2001，现在要出新的荷载规范了。
1、柱截面尺寸宜符合下列要求：1 矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时不宜小于300mm;圆柱截面直径不宜小于350mm2 柱剪跨比宜大于2；3 柱截面高宽比不宜大于3。
2、梁截面尺寸选择取决于梁的跨度，框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。
梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。
与跨度有关,主梁 H= 1/12～1/16跨度，B=1/2～1/3H;次梁 H= 1/12跨度，B=1/2～1/3H;柱B=1/15跨度，H= 1～1.5B;1、梁的截面尺寸(1) 梁的一般要求在设计钢筋混凝土梁时，首先要确定梁的截面尺寸。
其一般步骤是：先由梁的高跨比h/l0确定梁的高度h，再由梁的高宽比h/b确定梁的宽度b（b为矩形截面梁的宽度或T形、I形截面梁的腹板宽度），并将其模数化。
估算柱梁板截面大小的方法
N—地震作用组合下柱的轴向压力设计值；
β—考虑地震作用组合后柱的轴向压力增大系数，边柱取
1.3，等跨内柱取
1.2；F—按简支状态计算的柱的负载面积。
本设计柱网尺寸大部分为
7.5m×
7.5m，部分
8.4m×
8.4m。
gE—折算在单位建筑面积上的重力荷载代表值，可近似取12-15KN/ m2；在此取gE＝12 KN/ m2。
混凝土结构设计规范中规定了确定板厚的方法：
简支单向板；两端连续单向板；简支双向板；多跨连续双向板。为了设计偏于安全，对所有的板厚均按h/L＝进行估算。
楼梯休息平台板取100mm，其他板厚均采用120mm。
6、楼梯厚度一般取L/30且不小于100，梯板跨度一般不宜大于4500
7、将斜板底法向的最小厚度取作板的计算厚度t，一般取作～’,l0’为梯段斜长(板式楼梯)。
一、柱子截面
1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米
1.5吨(一般以每平米
1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(
1.2恒+
1.4活)/(恒+活)≈
5～
1.26]/轴压比(三级抗震
0.9)/稳定系数(
0.9)/fc，例如：15x（7x6）。其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。
2.0～
3.5，对T形截面一般取
2.5～
4.0。
5、xx截面尺寸
框架xx（主xx）截面尺寸：
主梁截面高度：
h＝（～）L＝（～）×8400＝(840～700)mm，取h＝800mm;
如何估计钢梁柱截面尺寸
如何估计钢梁柱截面尺寸估计钢梁和柱截面尺寸是结构设计的关键步骤之一、这些尺寸的准确估计可以确保结构的安全性和稳定性。
以下是一种常见的方法来估计钢梁和柱截面尺寸。
1.确定荷载：首先，需要确定施加在钢梁和柱上的荷载。
这些荷载可能包括自重、活载、风载、地震载等。
根据设计标准或规范，了解要施加的荷载类型和大小。
2.确定承载能力：在估计截面尺寸之前，需要先了解钢材的承载能力。
这些数据可以从制造商提供的技术手册或钢材制造标准中获得。
或者，也可以通过实验室测试来获得材料的强度和刚度信息。
3.选择适当的截面形状：根据具体的设计要求，选择适合的截面形状。
常见的钢梁截面形状有I形梁、H形梁、角钢和工字钢等。
钢柱的截面形状可以是圆形、方形、矩形等。
4.计算弯曲和剪切力：根据施加在截面上的荷载，计算出弯曲力和剪切力。
这些力对于确定截面尺寸至关重要。
5.弯曲力的估算：根据钢梁的几何形状、施加荷载的类型和位置，可以使用静力学原理进行弯曲力的估算。
通常，这涉及到计算弯矩和截面模量等参数。
6.剪切力的估算：剪切力是指施加在钢梁或柱截面上的横向力。
根据施加荷载的类型和位置，可以使用静力学原理进行剪切力的估算。
通常，这涉及到计算剪力和截面的抗剪能力等参数。
7.估计截面尺寸：根据已知的荷载类型、承载能力、弯曲力和剪切力，可以通过代数和几何的方法估计钢梁和柱的截面尺寸。
此过程通常涉及将计算出的力和截面特性相匹配，以获得适当的截面尺寸。
8.考虑设计标准和规范：在估计截面尺寸的过程中，需要考虑适用的设计标准和规范。
这些标准和规范可以提供对截面尺寸的最小要求，以确保结构的安全性和稳定性。
9.优化设计：一旦估计出初步的截面尺寸，可以对设计进行优化。
这可以包括调整截面尺寸，增加材料的使用效率，从而减少结构的重量和成本。
总之，估计钢梁和柱截面尺寸是一项复杂的任务，需要综合考虑材料的强度和刚度、施加的荷载、几何形状以及适用的设计标准和规范等因素。
最终的截面尺寸选择需要确保结构的安全性、稳定性和经济性。
柱子尺寸确定
柱子尺寸确定角柱的受力特征：按照高规JGJ3-2002第6。
2。
4条解释，角柱承受双向地震作用，属双向偏心受力构件；扭转效应对内力影响较大，且受力复杂，在设计中宜增大其弯矩，剪力设计值。
对角柱设计的几点要求：1、高规第6。
2。
4条规定，抗震设计时，框架角柱应按双向偏心受力构件进行正截面承载力设计，对抗震级别为一、二、三级的框架角柱，经按高规第6。
2.。
1－6。
2。
3条调整后的弯矩、剪力设计值还应乘以不少于1。
1的增大系数。
其目的在于体现强柱弱梁的概念基础上进一步加大其安全储备。
2、高规第6。
4。
4条规定：柱的纵向钢筋配置，对角柱考虑地震作用组合产生小偏心受拉时，柱内纵筋总面积应比计算值增加25%。
3、高规第6。
4。
3条（均为强条）规定：角柱纵向钢筋最小配筋百分率要比一般中柱边柱增大，如对二级抗震等级的框架，中柱边柱为0.7，而角柱为0.9。
同时每一侧配筋率不应小于0.2%。
4、抗震设计时，抗规第6。
3。
10条要求：箍筋加密范围，对一级及二级框架角柱，取全高。
5、PKPM的TAT软件说明将角柱列为特殊柱，指明角柱与普遍柱相比其内力调整系数和构造要求有较大差别，因此需用户专门指定设置。
一．框架结构是多次超静定结构,只有确定了构件截面尺寸后才能进行精确的分析计算。
框架柱截面怎么估算：框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：µN = N/Acfc式中µN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γGqSnα1α2β竖向荷载分项系数式中:γG -----q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m²S--------柱一层的荷载面积n---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8框架柱轴压比µN的限值宜满足下列规定:抗震等级为一级时,轴压比限值0.7抗震等级为二级时,轴压比限值0.8抗震等级为三级时,轴压比限值0.9抗震等级为四级及非抗震时, 轴压比限值 1.0Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
工程施工柱子尺寸要求规范
在建筑工程中，柱子作为支撑结构的重要组成部分，其尺寸的确定直接影响到建筑物的稳定性和安全性。
为确保工程质量，以下为工程施工中柱子尺寸的要求规范：一、柱子截面尺寸1. 柱子截面形式通常采用矩形或方形，抗震等级为四级或层数不超过2层时，其最小截面尺寸不宜小于300mm；一、二、三级抗震等级且层数超过2层时，不宜小于400mm。
2. 圆柱的截面直径，抗震等级为四级或层数不超过2层时，不宜小于350mm；一、二、三级抗震等级且层数超过2层时，不宜小于450mm。
3. 柱截面长边hc不宜小于300mm，圆柱截面直径不宜小于350mm。
柱净高与hc之比宜大于4，在抗震设防区应不小于3。
4. 矩形柱截面长边与短边之比不宜大于3。
5. 框架柱截面面积可按Ac（1.2～1.4）N/fc进行初步估算，其中Ac为柱截面面积，N为柱子所受轴力，fc为混凝土抗压强度设计值。
二、柱子间距1. 柱子和柱子之间的间距一般在3.8～8米之间，具体间距需根据建筑物的使用功能、抗震要求等因素确定。
2. 办公建筑之间的柱子间距需达到6米；商铺、商店之间的柱子间距需达到8米；别墅之间的柱子间距控制在4～5米；砖混结构之间的间距控制在3～4米；框架结构之间的间距较大，需达到6～8米。
三、柱子高度1. 柱子高度应根据建筑物的层高、抗震等级等因素确定。
通常情况下，柱子高度不宜小于底层柱柱高，可取基础顶面至一层楼板面间距离。
2. 在抗震设防区，柱子高度应满足抗震规范的要求。
四、柱子材料1. 柱子材料应选用强度高、稳定性好的材料，如钢筋混凝土、钢等。
2. 钢筋混凝土柱子应满足混凝土强度等级、钢筋等级的要求。
五、施工注意事项1. 柱子施工过程中，应确保混凝土浇筑密实，钢筋位置准确。
2. 柱子模板应具有足够的强度和刚度，防止变形。
3. 柱子施工过程中，应加强监测，确保施工质量。
4. 柱子施工完成后，应及时进行养护，确保混凝土强度达到设计要求。
总之，在工程施工中，柱子尺寸的确定至关重要。
地震作用结构计算
地震作用结构计算第一部分：第一部分：梁、柱截面尺寸的初步确定：柱截面尺寸的初步确定：1、梁截面高度一般取梁跨度的1/12～1/8。
本方案取700mm，截面宽度取700×（1/2～1/3）=300mm，可得梁的截面初步定为b×h=300*700。
2、框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算：（1）柱组合的轴压力设计值N=βF gE n 注：β考虑地震作用组合后柱轴压力增大系数。
F 按简支状态计算柱的负载面积。
gE 折算在单位建筑面积上的重力荷载代表值，可近似的取14KN/m 。
n 为验算截面以上的楼层层数。
（2）Ac≥N/uNfc 注：uN 为框架柱轴压比限值，本方案为二级抗震等级，查《抗震规范》可知取为0.8。
fc 为混凝土轴心抗压强度设计值，对C30，查得14.3N/mm 。
3、计算过程：对于边柱：N=βF gE n=1.3×25.92×14×6=2830.464（KN）Ac≥N/uNfc=2830.464×10 /0.8/14.3=247418.18（mm ）取600mm×600mm 对于内柱：N=βFg E 3 2 2 2 n=1.25×34.56×14×6=3628.8（KN）3 2 Ac≥N/uNfc=3628.8*10 /0.8/14.3=317202.80（mm ）取600mm×600mm 梁截面尺寸（mm）横梁（b×h）混凝土等级AB 跨、CD 跨C30 300×700 BC 跨250×400 300×700 纵梁（b×h）柱截面尺寸（mm）层次1 2-6 混凝土等级C30 C30 b×h 600×600 600×600 第二部分：第二部分：重力荷载代表值的计算一、资料准备：资料准备：查《荷载规范》可取：1 ○、屋面永久荷载标准值（不上人）4mm 厚APP 改性沥青防水卷材防水层（上带细砂保护层）10×0.004=0.04KN/m 20 厚1：2 水泥找平层1：10 水泥砂浆珍珠岩找坡，最薄处30 厚100 厚阻燃型苯乙烯泡抹塑料保温板20 厚1：3 水泥砂浆找平层，上刷聚氨酯防水涂料一层100 厚钢筋混凝土板10 厚混合砂浆刮大白2 20×0.02=0.4 KN/m 2 20×0.03=0.6 KN/m 2 0.5×0.1=0.05 KN/m 20×0.02=0.25 KN/m 2 2 25×0.10=3.0 KN/m 17×0.01=0.17 KN/m 2 2 合计2 ○、1-5 层楼面：10 厚1：1 水泥砂浆20 厚大理石20 厚1：3 水泥砂浆找平层100 厚钢筋混凝土板20 厚1：3 水泥砂浆找平层10 厚混合砂浆刮大白4.16 KN/m 2 20×0.01=0.2 KN/m 28×0.02=0.56 KN/m 2 2 20×0.02=0.4 KN/m 25×0.10=2.5 KN/m 2 2 20×0.02=0.4 KN/m 17×0.01=0.17 KN/m 2 2 合计3 ○、屋面及楼面可变荷载标准值：上人屋面均布活荷载标准值 2.0 KN/m 2 4.23 KN/m 2 楼面活荷载标准值屋面雪荷载标准值 2.0 KN/m 2 SK=urS0=1.0×0.35=0.35 KN/m 2 （式中ur 为屋面积雪分布系数）4 ○、梁柱密度25 KN/m 2 蒸压粉煤灰加气混凝土砌块5.5KN/m 3 第三部分结构计算3.1、重力荷载代表值的计算：3.1、重力荷载代表值的计算：1、第一层：（1）、梁：净跨类别（mm）6600 横梁1800 纵梁柱：类别计算高度（mm）柱4200 截面（mm）600×600 密度（KN/m ）25 3 截面（mm）300×700 250×400 300×700 密度（KN/m ）25 25 25 3 体积（m ）1.39 0.18 1.51 3 数量(根) 16 8 14 单重（KN）34.75 4.5 37.75 总重（KN）556 36 528.5 7200 体积（m ）1.51 3 数量（根）40 单重（KN）37.75 总重（KN）1510 （2）、内外填充墙重的计算：横墙：AB 跨、CD 跨墙：墙厚370mm，计算长度6600mm，计算高度4200-700=3500mm。
柱截面尺寸的初步确定
框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：µN = N/Acfc式中 µN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γGqSnα1α2β式中: γG -----竖向荷载分项系数q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m²S--------柱一层的荷载面积n---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8框架柱轴压比 µN 的限值宜满足下列规定:抗震等级为一级时, 轴压比限值 0.7抗震等级为二级时, 轴压比限值 0.8抗震等级为三级时, 轴压比限值 0.9抗震等级为四级及非抗震时, 轴压比限值 1.0Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
2。
按柱截面最小尺寸高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。
柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
只有知道这几点，估算轴力才可能确定截面。
柱轴力的估算，首先确定每层柱受荷的面积。
框架柱的截面尺寸确定方法
中文词条名：框架柱的截面尺寸确定方法英文词条名：(1)现浇框架柱的混凝土强度等级，当抗震等级为一级时，不得低于C30；抗震等级为二至四级及非抗震设计时，不低于C20，设防烈度8度时不宜大于C70，9度时不宜大于C60。
(2)框架柱截面尺寸，可根据柱支承的楼层面积计算由竖向荷载产生的轴力设计值`N_V`(荷载分项系数可取1.25)，按下列公式估算柱截面积`A_O`，然后再确定柱边长。
1)仪有风荷载作用或无地震作用组合时N=(10.5~1.1)`N_V` (5-15)`A_C`≥`(N)/(F_C)` (5-16)2) 有水平地震作用组合时N=Ζ`N_V` (5-17)Ζ为增大系数,框架结构外柱取1.3,不等跨内柱取1.25,等跨内柱取1.2;框剪结构外柱取1.1~1. 2,内桩取1.0.有地震作用组合时柱所需截面面积为`A_C`≥`(N)/(Μ_NF_C)` (5-18)其中`F_C`为混凝土轴心抗压强度设计值,`Μ_N`为柱轴压比限值当不能满足公式(5-16)、(5-18)时，应增大柱截面或提高混凝土强度等级。
(3)柱截耐尺寸：非抗震设计时，不宜小于250MM，抗震设计时，不宜小于300MM；圆柱截面直径不宜小于350MM；柱剪跨比宜大于2；柱截面高宽比不宜大于3。
框架柱剪跨比可按下式计算：Λ=M/(V`H_O`) (5-19)式中Λ——框架柱的剪跨比。
反弯点位于柱高中部的框架柱，可取柱净高与2倍柱截面有效高度之比值；M-柱端截面组合的弯矩计算值，可取上、下端的较大值；V-柱端截面与组台弯矩计算值对应的组合剪力计算值；`H_O`——计算方向上截面有效高度。
(4)柱的剪跨比宜大于2，以避免产生剪切破坏。
在设计中，楼梯间、设备层等部位难以避免短柱时，除应验算柱的受剪承载力以外，还应采取措施提高其延性和抗剪能力(5)框架柱截面尺寸应满足抗剪(即剪压比)要求。
矩形截面柱应符合下列要求；无地震组合时`Ν_C`≤`0.25Β_CF_CBH_O` (5-20)`Ν_C`≤`(1)/(R_RE)`(0.2)`Β_CF_CBH_O` (5-21)`Ν_C`≤`(1)/(R_RE)`(0.15)`Β_CF_CBH_O` (5-22)式中 `V_C`——框架柱的剪力设计值；`F_C`——混凝土轴心抗压强度设计值；B、`H_O`——柱截面宽度和截面有效高度；`R_RE`----承载力抗震调整系数为O 85；`Β_C`——当≤C50时，`Β_C`取1.0；C80时，`Β_C`取0.8；C50～C80之间时，取其内插值。
粱、柱尺寸的选择
粱、柱、板截面取值原则一、柱按照《混凝土结构设计规范》GB50010-2002。
柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。
二、粱1、框架粱（1）、粱宽一般取250mm、300mm、350mm（2）、粱高取跨度的1/10-1/132.次粱（1）、宽度为200mm、250mm（2）、粱高为1/10-1/143.悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有：250、300、…、750、800、900、1000。
常用的梁宽有：120、150、180、200、220、250、300、以50的模数递增。
现浇结构中，一般主梁至少应比次梁高出50mm，如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，应高出100mm 。
经济夸度：板：1.7-2.7m，主梁：5-8m，次梁：4-6m。
粱截面尺寸取值原则序号构件种类简支多跨连续悬臂说明1 次梁～现浇整体肋形梁2 主梁～现浇整体肋形梁3 独立梁4 框架梁～现浇整体式框架梁5 框架梁～装配整体式或装配式框架梁6 框架扁梁～现浇整体式钢筋混凝土框架扁梁7 框架扁梁～预应力混凝土框架扁梁三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm（个别房间也不应小于80mm）。
板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支1/35 1/45 1/35 (有柱冒)连续1/40 1/50 1/12 1/30 (无柱冒)注：板厚/ 板短边方向的计算跨度框架梁、柱截面尺寸及材料[来自《混凝土结构》P437]一、梁的截面尺寸（1）、梁截面高度主梁取：1/8---1/14 次梁取：1/8---1/12 [来自《混凝土结构》P266]现浇式～装配式～（为梁的计算跨度，当梁上较大荷载设备时，还可以加大，但不宜大于净跨的1/4）（2）、梁截面高度～且宜≥200mm二、柱的截面尺寸理论一：柱截面尺寸的确定方法，一般是根据柱的轴向压力设计值估算，建议式中：A—柱的截面面积；—混凝土轴心抗压强度设计值N—柱轴压力设计值，可按该柱负荷面积大小，根据竖向荷载的经验数据估算；根据设计经验，民用建筑多层框架结构的竖向荷载标准值（恒+活）平均为14kN/m²左右。
如何估计钢梁柱截面尺寸
如何估计钢梁柱截面尺寸估计钢梁和柱截面尺寸是设计和建造建筑结构中的重要部分。
正确的估计可以确保结构的强度和稳定性，而错误的估计可能导致结构不安全。
下面将介绍一种常见的方法来估计钢梁和柱截面尺寸。
1.确定设计荷载：首先需要确定结构所承受的设计荷载，包括活载和静载。
活载通常是指可变荷载，如人员、家具、设备等。
静载是指恒定荷载，如自重、地震和风力等。
通过分析建筑的用途、材料和地理位置，可以确定设计荷载的具体数值。
2.确定截面尺寸：根据设计荷载，可以利用结构力学理论计算截面的弯矩、剪力和轴向力。
根据这些计算结果和相关的安全系数，可以确定梁和柱的截面尺寸。
3.弯矩计算：钢梁和柱在受到外力作用时会产生弯矩。
弯矩的大小取决于荷载的大小和分布。
利用梁和柱的几何形状、材料性质和边界条件，可以通过结构分析计算得到弯矩的数值。
4.剪力计算：钢梁和柱在受到外力作用时也会产生剪力。
剪力的大小也取决于荷载的大小和分布。
利用梁和柱的几何形状、材料性质和边界条件，可以通过结构分析计算得到剪力的数值。
5.轴向力计算：柱子通常会受到轴向拉力或压力的作用。
轴向力的大小取决于荷载的大小和分布。
利用柱子的几何形状、材料性质和边界条件，可以通过结构分析计算得到轴向力的数值。
6.选择合适的截面形状：根据弯矩、剪力和轴向力的计算结果，可以确定所需的截面形状，例如I型梁、H型柱等。
截面形状的选择应该满足结构的安全性和经济性要求。
7.根据截面形状计算截面尺寸：一旦确定了截面形状，就可以计算出所需的截面尺寸，如宽度、高度、厚度等。
这些尺寸应符合截面形状的标准规范和代码要求。
8.考虑构造限制：在确定截面尺寸时，还需要考虑施工的可行性和经济性。
例如，一些尺寸可能过大或过小，导致施工困难或浪费材料。
最后需要指出的是，估计钢梁和柱截面尺寸是一个复杂的过程。
需要结合结构力学理论、材料性质以及相关的建筑规范和代码进行综合考虑。
此外，建议在进行估计时寻求专业工程师的帮助和意见，以确保结构的安全和可靠性。
柱截面尺寸确定及验算知识讲解
柱截面尺寸确定及验算一．框架结构是多次超静定结构,只有确定了构件截面尺寸后才能进行精确的分析计算。
框架柱截面怎么估算：框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：µN = N/Acfc式中 µN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γGqSnα1α2β式中: γG -----竖向荷载分项系数q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m²S--------柱一层的荷载面积n---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8框架柱轴压比 µN 的限值宜满足下列规定:抗震等级为一级时, 轴压比限值 0.7抗震等级为二级时, 轴压比限值 0.8抗震等级为三级时, 轴压比限值 0.9抗震等级为四级及非抗震时, 轴压比限值 1.0Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
2。
按柱截面最小尺寸高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。
二．柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
框架柱或者钢结构柱估算设计尺寸的方法
柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。
二．柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。层数越少，
越可能不是轴压比控制。这是个概念问题，首先应当明确。对高层（或者层数
,可取为0.7~0.8 框架柱轴压比μN 的限值宜满足下列规定: 抗震等级为一级时, 轴压比限值0.7 抗震等级为二级时, 轴压比限值0.8 抗震等级为三级时,轴压比限值0.9 抗震等级为四级及非抗震时, 轴压比1.0 Ⅳ类场地上较高的高层建筑框架柱
,其轴压比限值应适当加柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
C---中柱C＝1、边柱C＝1.1、角柱C＝1.2 3、竖向荷载作用下柱轴力标准值：
N=nAq
其中：n---柱承受楼层数
A---柱子从属面积
q---竖向荷载标准值（已包含活载）
框架结构：10~12（轻质砖）、12~14（机制砖）
框剪结构：12~14（轻质砖）、14~16（机制砖）
Ac -------框架柱的截面面积
f c--------柱混凝土抗压强度设计值
N---------柱轴向压力设计值
柱轴向压力设计值可初步按下式估算: N = γGqSnα1α2β
式中: γG -----竖向荷载分项系数
q---------每个楼层上单位面积的竖向荷--柱一层的荷载面积
）
fc---砼轴心抗压强度设计值
Nc---估算柱轴力设计值
2、柱轴力设计值：
Nc=1.25CβN
其中：
N---竖向荷载作用下柱轴力标准值（已包含活载）
柱子尺寸确定
柱子尺寸确定角柱的受力特征：按照高规JGJ3-2002第6。
2。
4条解释，角柱承受双向地震作用，属双向偏心受力构件；扭转效应对内力影响较大，且受力复杂，在设计中宜增大其弯矩，剪力设计值。
对角柱设计的几点要求：1、高规第6。
2。
4条规定，抗震设计时，框架角柱应按双向偏心受力构件进行正截面承载力设计，对抗震级别为一、二、三级的框架角柱，经按高规第6。
2.。
1－6。
2。
3条调整后的弯矩、剪力设计值还应乘以不少于1。
1的增大系数。
其目的在于体现强柱弱梁的概念基础上进一步加大其安全储备。
2、高规第6。
4。
4条规定：柱的纵向钢筋配置，对角柱考虑地震作用组合产生小偏心受拉时，柱内纵筋总面积应比计算值增加25%。
3、高规第6。
4。
3条（均为强条）规定：角柱纵向钢筋最小配筋百分率要比一般中柱边柱增大，如对二级抗震等级的框架，中柱边柱为0.7，而角柱为0.9。
同时每一侧配筋率不应小于0.2%。
4、抗震设计时，抗规第6。
3。
10条要求：箍筋加密范围，对一级及二级框架角柱，取全高。
5、PKPM的TAT软件说明将角柱列为特殊柱，指明角柱与普遍柱相比其内力调整系数和构造要求有较大差别，因此需用户专门指定设置。
一．框架结构是多次超静定结构,只有确定了构件截面尺寸后才能进行精确的分析计算。
框架柱截面怎么估算：框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：µN = N/Acfc式中µN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γGqSnα1α2β竖向荷载分项系数式中:γG -----q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m²S--------柱一层的荷载面积n---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8框架柱轴压比µN的限值宜满足下列规定:抗震等级为一级时,轴压比限值0.7抗震等级为二级时,轴压比限值0.8抗震等级为三级时,轴压比限值0.9抗震等级为四级及非抗震时, 轴压比限值 1.0Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
框架结构梁板柱截面尺寸确定方法
框架结构梁板柱截面尺寸确定方法框架结构的梁板柱截面尺寸的确定方法，主要是根据结构力学原理和设计准则进行分析和计算。
以下是确定框架结构梁板柱截面尺寸的一般方法和步骤：1.结构受力分析：首先对框架结构进行受力分析，确定结构的荷载、支座情况、斜拉杆的位置等，以确定梁板柱的受力情况。
2.梁板柱选材：根据需要确定梁板柱的材料，常用的结构材料有钢材、混凝土和木材等。
3.安全性分析：结构的安全性是优先考虑的因素。
通过结构有限元分析或经验公式计算等方法，来评估结构的承载能力和稳定性。
4.构造层面分析：在确定了结构的荷载、支座情况和材料后，进一步进行梁板柱的结构形式和构造层面分析。
比如梁板柱的跨度、高度、间距等。
5.梁板柱截面初始尺寸的确定：根据结构的受力情况和构造层面分析，初步确定梁板柱的截面形状和尺寸。
比如矩形截面的梁板柱，可以根据荷载和跨度计算来确定截面尺寸，或者采用经验公式进行估算。
6.强度验算：通过弹性理论和材料的力学性能，对初步确定的截面尺寸进行强度验算。
根据结构设计准则，对截面尺寸的破坏性验算与变形控制进行计算和验证。
7.结构的变形分析：结构的变形控制是设计过程中的一个重要考虑因素。
通过变形分析，可以对梁板柱的初始截面进行调整、优化，以满足设计要求和限制。
8.截面验算和调整：根据上述分析结果，对初始截面尺寸进行验算和调整。
如果验算结果不满足强度和稳定性要求，需要调整截面尺寸或结构形式，重新进行分析和计算。
9.经济性分析：在保证结构安全的前提下，进一步进行经济分析和优化，以确保结构的经济性和可行性。
10.结构的整体优化：考虑到整体结构的工期、成本和受力性能等方面的要求，最终确定最佳的梁板柱截面尺寸。
总结：确定框架结构的梁板柱截面尺寸是一个综合考虑受力、安全性、经济性和施工等因素的复杂问题。
以上所述的方法和步骤只是一个一般的设计流程，需要根据具体的项目情况和设计要求进行调整和优化。
柱子截面尺寸过程测量
柱子截面尺寸过程测量（实用版）目录1.柱子截面尺寸的确定因素2.柱子截面尺寸的测量方法3.柱子截面尺寸的设计流程4.柱子截面尺寸的选择建议正文柱子截面尺寸是在建筑结构设计中非常重要的一个参数，它直接影响到建筑物的稳定性和承重能力。
确定柱子截面尺寸的过程需要考虑多种因素，包括荷载、材料强度、柱子高度等。
在设计过程中，测量柱子截面尺寸的方法也非常关键，它需要准确、快速、简便。
首先，我们来了解一下柱子截面尺寸的确定因素。
柱子截面尺寸主要由荷载决定，荷载越大，截面尺寸也需要越大。
同时，柱子的材料强度也是决定其截面尺寸的重要因素，不同的材料强度不同，需要根据实际情况进行选择。
柱子的高度也会影响其截面尺寸的大小，高度越高，截面尺寸也需要越大。
接下来，我们来介绍一下柱子截面尺寸的测量方法。
一般来说，测量柱子截面尺寸需要使用卷尺或者卡尺等测量工具，根据设计图纸上的尺寸要求，准确测量出柱子的长、宽、高。
在测量过程中，需要注意保持测量工具的垂直和平行，以确保测量结果的准确性。
然后，我们来介绍一下柱子截面尺寸的设计流程。
一般来说，设计流程包括以下步骤：首先，根据建筑物的用途和设计要求，初步确定柱子的截面尺寸；然后，根据荷载、材料强度、柱子高度等因素，进一步调整柱子的截面尺寸；最后，根据实际施工条件和设计规范，确定最终的柱子截面尺寸。
最后，我们来给一些柱子截面尺寸的选择建议。
一般来说，选择柱子截面尺寸时，需要考虑到施工的方便性和经济性。
在选择截面尺寸时，可以参考一些常用的标准尺寸，如 240120、240180、240370 等。
同时，还需要考虑到在建筑过程中的模板制作和保护层厚度等因素。
综上所述，柱子截面尺寸的确定是一个复杂的过程，需要考虑到多种因素。
在测量和设计过程中，需要使用准确的测量工具，并遵循设计规范和施工要求。
柱梁板截面尺寸确定
【题2】某竖向均布荷载作用下的简支梁，其截面为b ×h=250×650，同时承受弯矩、剪力和扭矩共同作用，纵向钢筋HRB335，箍筋HPB235，通过计算配筋结果如下：（7.6.11 7.6.12）抗弯纵向钢筋抗剪箍筋（总量）（7.5.4）抗扭纵向筋（总量）（7.6.4）抗扭箍筋（单肢）（7.6.4）请根据上述结果，设计该梁的截面配筋布置，并绘制剖面图（示意钢筋布置）。
21127mmA s =2489.0/mm s A sv =2483mm A stl =21207.0/mm s A st =③由抗冲切公式确定：（规范7.7.1）不配置箍筋和弯起钢筋的一般板类受弯构件（冲切）（剪切）07.0hu f F m t h l ηβ≤07.0bh f V t h β≤抗剪与抗冲切的区别（对象、荷载、破坏面形态）1、对细长杆件：如梁、柱、桩等，考虑抗剪，荷载为横向；对板类构件：如楼板、基础承台等，既考虑抗剪（面载）又考虑冲切（局部荷载或集中荷载）；2、冲切破坏在荷载四周成45度斜面拉裂的冲切锥体（4个剪切面），剪切破坏面有2个（悬臂构件1个），45度斜剪切面上拉裂；3、破坏机理类似：破坏面混凝土主拉应力超限。
【题4】某带地下室的高层建筑拟采用整板基础，柱网6×6(m)；其中中柱截面900×900(mm)，轴力设计值F=8000kN；底板地基反力均布，板厚1m，砼C30，问底板厚度能否满足冲切要求? (底板中仅配受拉筋) (规范7.7.1)2板受弯的配筋计算类似于受弯梁，折合每m宽板带计算配筋。
注意：钢筋置于受拉面，板梁同时现浇时不宜将板底平梁底。
（雨篷）2 柱正截面受压承载力的计算①轴心受压规范7.3.1 7.3.2②偏心受压规范7.3.4③柱的计算长度规范7.3.11一、结构单位面积重力荷载剪力墙结构12层：40m以下；13~14kN/㎡，筏板厚600~700mm，标准层含钢量30~40，整体55左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求
又轴压比初步确定框架柱截面尺寸时，可按下式计算：
µN=N/Acfc
式中 µN-----框架柱的轴压比
Ac-------框架柱的截面面积
f c--------柱混凝土抗压强度设计值
N---------柱轴向压力设计值
柱轴向压力设计值可初步按下式估算:
N=γGqSnα1α2β
式中:γG-----竖向荷载分项系数
q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m²
S--------柱一层的荷载面积
n---------柱荷载楼层数
α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15
α2------边角柱轴向力增大系数,边柱α2=1.1,角柱α2=1.2
β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8
框架柱轴压比 µN的限值宜满足下列规定:
抗震等级为一级时,轴压比限值0.7
抗震等级为二级时,轴压比限值0.8
抗震等级为三级时,轴压比限值0.9
抗震等级为四级及非抗震时,轴压比限值1.0
Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
2。
按柱截面最小尺寸
高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。
柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
只有知道这几点，估算轴力才可能确定截面。
柱轴力的估算，首先确定每层柱受荷的面积。
此部分的面积，可简单的取柱左右（上下）两个跨度之和的一半进行计算。
再根据结构型式及活荷载的情况，确定每层的自重。
这个自重是个经验值，在各种手册上都有相关的介绍。
一般是框架结构14~16KN/m^2，剪力墙结构15~18KN/m^2。
值得提醒的是，这里的自重是标准值，而在算柱轴压比时应当采用设计值。
最后，对每层的受荷载面积累加并乘以结构的自重，可算出柱轴力，柱轴力除以轴压比限值可得出柱截面面积。
以上情况，仅是对柱截面的估算。
最后应当整体的计算结果进行调整。
框架柱截面的估算
1、估算公式：Ac>=Nc/(a*fc)
其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）
fc---砼轴心抗压强度设计值
Nc---估算柱轴力设计值
2、柱轴力设计值：Nc=1.25CβN
其中：N---竖向荷载作用下柱轴力标准值（已包含活载）
β---水平力作用对柱轴力的放大系数
七度抗震：β=1.05、八度抗震：β=1.10
C---中柱C＝1、边柱C＝1.1、角柱C＝1.2
3、竖向荷载作用下柱轴力标准值：N=nAq
其中：n---柱承受楼层数
A---柱子从属面积
q---竖向荷载标准值（已包含活载）
框架结构：10~12（轻质砖）、12~14（机制砖）
框剪结构：12~14（轻质砖）、14~16（机制砖）
筒体、剪力墙结构：15~18
单位：KN/(M*M)
4、适用范围
轴压比控制小偏心受压或轴心受压柱的破坏，因此适用于高层建筑中的底部楼层柱截面的估算。
我补充一点：
根据轴压比的公式：Ac>=Nc/(a*fc)
这里面的关键是Nc的确定，要想方面准确地确定该值，知首要弄明白两个参数：1、楼层平均荷载标准值；2、柱的分荷面积（角柱、边柱、中柱是各不相同的，假设角柱分荷面积为S，则边柱为2S，中柱为4S）。
关于楼层平均荷载值，我附在后面，可能比二楼的全面点。
对于分荷面积的划分，比较简单我就不细述了。
附各类型楼层标准值：
钢筋混凝土结构楼层平均总竖向荷载Sk（标准组合）参考值：
附表（一）：
结构类型-----墙体材料--------Sk值（kN/m2）
-------------------------------------------------------
框架------------轻质填充墙------13
.............-------砖砌填充墙------18
框架剪力墙---轻质填充墙------15 .............-------砖砌填充墙------17
剪力墙-----------混凝土----------18
附表（二）：
房屋类别----------------住宅-------宿舍------教室-------办公楼每层Sk值（kN/m2）---15----------14--------13----------13
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
