屋面工程工程量计算实例
屋面工程量计算
屋面工程量计算屋面又称屋顶或屋盖，它是建筑物最上层的外围护构件，用于抵抗自然界的雨、雪、风、霜、太阳辐射、气温变化等不利因素的影响。
屋面工程一般包含砼现浇楼面、水泥砂浆找平层、保温隔热层、防水层、水泥砂浆保护层及避雷措施等，特殊工程时还有瓦面的施工。
4.5.1 项目划分及相关知识屋面类型常见的有平屋面和坡屋面。
1.平屋面（1）平屋面的构造组成如图4-5-1所示，分为有隔气层和无隔气层两种。
(a)有隔气层(b)无隔气层图4-5-1 平屋面构造组成图（2）平屋面的排水设施。
平屋面的排水设施主要有檐沟、雨水口、水斗、水落管以及各种泛水。
1）檐沟：在有组织排水屋面中，平屋面的檐口处常设置钢筋混凝土檐沟，在檐沟上面做炉渣及1:3水泥砂浆找坡、找平层，而后再做油毡防水层；在女儿墙的檐口处，檐沟设在女儿墙内侧，并在女儿墙上每隔一段距离设置雨水口，使水流入雨水管中。
2）雨水口：在檐沟与水落管交接处，一般设置雨水口，导出雨水。
3）水落管及水斗：水落管的材料有镀锌钢板、铸铁或PVC塑料。
4）泛水：在平屋顶中，凡突出屋面的结构物，与屋面交接处都必须作泛水。
泛水高必须大于250mm。
2.坡屋面（1）类型。
坡屋面多以各种小块瓦为防水材料，按照屋面瓦品种不同可分为：青瓦屋面、平瓦屋面、筒瓦屋面、石棉水泥瓦屋面、玻璃钢波形瓦屋面、铁皮屋面等。
（2）排水设施。
坡屋面除自身排水构造外，还设置一些其他的屋面排水设施来协同排水，这种屋面排水形式称为有组织排水。
坡屋面的排水设施主要有檐沟、天沟、水斗、水落管以及各种泛水等。
3.保温隔热屋面保温隔热屋面是一种集防水和保温隔热于一体的防水屋面，防水是基本功能，同时兼顾保温隔热功能。
（1）保温隔热材料分类1）按材料成分：分为有机类保温隔热材料、无机类保温隔热材料。
2）按材料形式分：①松散保温隔热材料，用炉渣、膨胀蛭石、膨胀珍珠岩、矿物棉、锯末等干铺而成。
②板状保温隔热材料，用松散保温隔热材料或化学合成聚酯与合成橡胶类材料加工制成。
屋面及防水工程工程量计算实例
上一页 下一页 返回ห้องสมุดไป่ตู้
第二节 屋面及防水工程清单项目 释义
(四)变形缝(编码:010703004) 【项目特征】①变形缝部位;②嵌缝材料种类;③止水带材料
第二节 屋面及防水工程清单项目 释义
(二)屋面涂膜防水(编码:010702002) 【项目特征】①防水膜品种;②涂膜厚度、遍数、增强材料种
类;③嵌缝材料种类;④防护材料种类。 【计量单位】 m2 【工程内容】①基层处理;②抹找平层;③涂防水膜;④铺保护
层。 【解释释义】涂膜防水是指在屋面或地下建筑物的混凝土或
种类;④盖板材料;⑤防护材料种类。 【计量单位】 m 【工程内容】①清缝;②填塞防水材料;③止水带安装;④盖板
制作;⑤刷防护材料。 【解释释义】变形缝内应填充泡沫塑料，其上放衬垫材料，
并用卷材封盖，顶部应加混凝土盖板或金属盖板，如图9-1 所示。“变形缝”项目适用于基础、墙体、屋面等部位的抗 震缝、温度缝(伸缩缝)、沉降缝。应注意:止水带安装、盖板 制作、安装应包括在报价内。
相关项目编码列项。
上一页 下一页 返回
第二节 屋面及防水工程清单项目 释义
(三)屋面刚性防水(编码:010702003) 【项目特征】①防水层厚度;②嵌缝材料种类;③混凝土强度等
级。 【计量单位】 m2 【工程内容】①基层处理;②混凝土制作、运输、铺筑、养护。 【解释释义】刚性防水屋面是指在密实的细石钢筋混凝土屋面
上一页 下一页 返回
第三节 屋面及防水工程工程量计 算实例
7屋面工程
平、瓦垄及压型板铁皮屋面：按图示尺寸的水平 投影面积乘以屋面延尺系数，以平方米计算，不 扣除房上烟囱、风帽底座、风道斜沟等所占面积。 （1）平、瓦垄铁皮屋檐口处用的丁字铁未包括 在项目内，如设计需要时，可按实计算，但人工、 机械不另增加。（2）镀锌薄钢板压型屋面板、 墙壁板，其所需的零配件、连接件和密封件均已 包括在项目内，不再另计。（3）玻璃钢采光罩 按个计量，如单个水平投影面积超过1.5㎡者，仍 按该项目计算。
瓦屋面工程量计算 【示例】有一两坡水的坡形屋面，其外墙中心线长度为40m， 宽度为15m，四面出檐距外墙外边线为0.3m，屋面坡度 为1:1.333，外墙为24墙，试计算屋面工程量。 【解】1、屋面水平投影面积＝长×宽 长＝40＋0.12×2＋0.30×2＝40.84m 宽＝15＋0.12×2＋0.30×2=15.84m 水平投影面积＝40.84×15.84＝646.91m2 2、屋面坡度系数 坡度为1：1.333＝B/A＝0.75/1，查表知：k＝1.25 3、计算屋面工程量 S＝646.91×1.25＝808.64m2
解：屋面坡度为1/3，查表4-7，C=1.2015，D＝1.5620 屋面面积：S1＝30.80×12.8×1.2015=473.68m2 L=30.8-12.8+6.4*1.562*4=57.992m×50m，平屋面构 造如图示，试计算屋面工程量。
【解】屋面坡度系数
C A2 B 2 k＝ A A B 1 ( )2 1 i 2 A
屋面斜面积＝ L C 2 L k A 2 k 水平投影面积
B、四坡水屋面坡度系数
坡度系数：延尺系数C、隅延尺系数D ①延尺系数C＝斜长/水平长 利用延尺系数可求两坡水屋面斜面积及两坡水屋面沿山墙 泛水长度。 ②隅延尺系数D＝斜脊长/水平长 利用偶延尺系数可求四坡水屋面的斜脊长度
工程量计算例题
【例】某工程采用预拌混凝土，已知C20混凝土独立基础85m3，独立基础模板接触面积179.1m2，用工料单价法计算工程造价（按三类工程取费,市区计取税金，预拌混凝土市场价330元/m3），其他可竞争措施项目仅计取“生产工具用具使用费”、“检验试验配合费”。
工程预算表取费程序表例题解析：1.其他可竞争措施项目中的其他11项费用按建设工程项目的实体项目和可竞争措施项目（11项费用除外）中人工费与机械费之和乘以相应系数计算。
2．企业管理费、规费、利润的计费基数是相同的，即按直接费中的人工费与机械费之和乘以相应费率，其中直接费包括直接工程费和措施费。
3．价款调整包括人、材、机的价差调整，价款调整不参与取企业管理费、规费和利润。
4.注意2012年新定额安全生产、文明施工费计算的变化。
【例】如图，计算人工挖土方、钎探、回填土、余土外运、砖基础工程量。
(土质类别为二类，垫层C15砼，室外地坪-0.300)【例】如下图所示尺寸，求混凝土带型基础模板和混凝土的工程造价。
备注：按三类工程取费，企业管理费费率为17%，利润费率为10%，规费费率为25%，税金税率为3.48%，安全生产、文明施工费为4.25%。
解：(1)带型基础外侧模板 S1=[(4.5×2+0.5×2)×2+(4.8+0.5×2)×2]×0.3=9.48 m2(2) 带型基础内侧模板 S2=[(4.5-0.5×2)×2+（4.8-0.5×2)×2]×0.3×2=8.76 m2带型基础模板工程量 S= S1+ S2=18.24 m2（模板工程量3分）（3）带形基础混凝土外墙 V=1×0.3×（4.5+4.5+4.8）×2=8.28 m3 （混凝土工程量2分）内墙 V=1×0.3×（4.8-1）=1.14 m3 （混凝土工程量2分）合计：9.42 m3预算表取费：1. 直接费 3329.7元2．其中人+机 1021.36元3．企业管理费 1021.36×17%=173.63元4.规费 1021.36×25%=255.34元5.利润 1021.36×10%=102.14元6安全生产、文明施工费 3860.81×4.25%=164.08元7.税金 4024.89×3.48%=140.07元【例】如图所示内外墙毛石基础、砖基础平面图和剖面图,毛石基础每级高度为350mm，试计算砌体基础工程量。
屋面防水工程量计算(精)
举例说明
计算如图所示屋面卷材防水工程量。 屋面做法：1:6水泥焦渣找坡最薄处30mm厚 （平均厚度为80mm）、20mm厚1:3水泥砂浆， 90mm厚憎水膨胀珍珠岩板、20mm厚1:2.5水 泥砂浆找平、涂刷基层处理剂，氯化聚乙烯 防水卷材一道，上卷250mm（带女儿墙屋 面）。
【解】卷材坡屋面工程量按坡屋面的水平投影面积乘以屋面坡度延尺系数，以m2为 计量单位。卷材平屋面工程量按平屋面的水平投影面积计算，以m2为计量单位，但 不扣除房上烟囱、风帽底座、风道、斜沟等所占面积，其弯起部分和天窗出檐部分重 叠的面积按图示尺寸量算。
(1)有挑檐无女儿墙(图a)
工程量=屋面房建筑面积＋(l外＋4×檐宽)×檐宽 ={(42＋0.24)×(36＋0.24)＋[(42＋0.24＋36＋0.24)×2＋4×0.5]×0.5) =(1530.7776＋79.48)
=1610.26m2
(2)无挑檐有女儿墙(图b) 工程量=屋面房建筑面积-女儿墙厚度×女儿墙中心线＋弯起部分 =[(42＋0.24)×(36＋0.24)-(42＋0.24＋36)×0.24×2＋(42-0.24＋36-0.24)×0.25]
屋面防水工程量计算
能力目标： 会结合图纸准确计算屋面防水工程量 学习目的: 了解防水材料,掌握屋面防水工程量计算方法。 难点重点: 屋面卷材防水工程量计算。
屋面即房屋最上部起覆盖作用的外围构件，主要指屋脊与 屋檐之间的部分。其主要功能为防水和排水。在寒冷地区还 要求保温，在炎热地区还要求隔热。
防水材料认知
m2
1512.60
自主练习
任务：完成“案例二”中 屋面防水工程量清单的编制
小结
01
重点
本节课的重点内容为屋面卷材防水 、 涂 膜防水的工程量计算
屋面工程工程量计算实例
屋面工程1.某四坡屋面水平图，设计屋面坡度=0.5（即0 = 26。
34，坡度比例=1 /4）。
应用屋面坡2 2 2屋面斜面积=(40.0 + 10.5 X2)(15.0 + 0.5 X 2) X 1.118m =41 X 16X 1.118m =733.41m(2) 查表10-1 , D=1.5，四坡屋面斜脊长度 =AD=8X 1.5m=12m (3) 全部屋脊长度=[12 X 2X 2+ (41-8 X 2)m=(48 + 25)m=73m (4) 两坡沿山墙泛水长度 =2AC=2X 8X 1.118m=17.89m( 一端) 带天窗瓦屋而示意图【解】工程量=(45 + 0.4) X (20 + 0.4)3. 某工厂车间，屋面为钢檩上铺石棉瓦，如图所示，计算瓦屋面工程量。
工程量计算(水平投影)：x 1.118m 2=1035.45m 2度系数计算以下数值：（1）屋面斜面积；（2）四坡屋面斜脊长度；（3）全部屋脊长度；（4）两坡【解】 ⑴ 查表10-1 , C=1.118450002.如图所示，求带天窗的瓦屋面工程量。
200【解】根据定额工程量计算规则第一条、第四条规定及表10-1:F={[(40 + 0.18 X 2) X (12 + 0.18 X 2) + 20.6 X (0.3+0.3)] X 1.118 + 40.36 X 0.052 2 2X 2}m =[(498.85+12.36) X 1.118+4.04]m =575.57m4. 有一带屋面小气窗的四坡水平瓦屋面，尺寸及坡度如图所示。
计算屋面工程量、屋脊长度和工料用量。
帶崖曲小代葩的阳城水审面【解】(1)屋面工程量：按图示尺寸乘屋面坡度延尺系数，屋面小气窗不扣除，与屋面重叠部分面积不增加。
查得坡度系数，C=1.11802 2 2F w=(30.24 + 0.5 X 2)(13.74 + 0.5 X 2) X 1.1180m =514.81m =5.1481 X 100m(2) 屋脊长度：1) 正屋脊长度：若F=A 则L j1 =(30.24 —13.74)m=16.5m2) 斜脊长度：查得坡度偶延尺系数D=1.50，斜脊4条，1二74 + 0企2L j2= 2 X 1.50 X 4m=44.22m3) 屋脊总长：L j=L j1 + L j2 =(16.5 + 44.22)m=60.72m1374 + 2心L 2= _ X 1.5 X 4m=44.22m4) 屋脊长度：L=(16.5 + 44.22)m=60.72m(3) 工料用量：因屋面坡度较大，考虑檐瓦穿铁丝钉铁钉，按定额规定增加工料，檐长(30.24 + 13.74)X 2= 87.96m，根据定额9-2，该四坡水屋面的工料汇总在表内。
屋面工程量计算资料
当设计只给坡度时按下列公式计算
1 K co s D 1 k
2
1 2
例题1 ；设计车间跨度为18M双坡排水，坡度为 12%，试求该车间的坡度系数 K= 2
1 0.12 1.0072
【示例2】有一两坡水的坡屋面，其外墙中心线长度为40m， 宽度为15m，四面出檐距外墙外边线为0.3m，屋面坡度为 1:1.333（即：B/A=1/1.333），外墙为240墙，试计算该坡 屋面的小波石棉瓦工程量。
四、屋面排水、防水工程
（6）建筑物地下室及构筑物的防水层按实际铺贴 面积以平方米计算，不扣除0.3m2以内的孔洞所占的 面积。平面与立面交接处的防水层，其上卷高度超 过500mm时按立面防水层计算
（7）、变形缝定额包括变形缝填缝和盖缝，分别 按使用材料分为平面、立面列项，其工程量按延长 米计算。
例
某车间平面图如图所示，墙厚为240mm， 地面构造层次从下至上依次是：素土加碎石 砂夯实；耐酸沥青胶泥卷材二毡三油隔离层； 150mm厚C10混凝土垫层；水玻璃耐酸胶泥 砌耐酸瓷砖面层。车间踢脚线为水玻璃耐酸 胶泥砌耐酸瓷砖，高30cm，计算车间耐酸防 腐工程量。
解：地面两毡三油隔离层
屋面斜面积＝ L C 2 L k A 2 k 水平投影面积
一、坡屋面工程量的计算
B、四坡水屋面 偶延尺系数
屋面坡度偶延尺系数=屋脊斜长/水平投影长度
A=A=S屋面为等四坡屋面 S=0时为等两坡屋面 （2）四坡水屋面斜脊长度=A×偶延尺系数D（当S=A时） 两坡屋面山墙防水长=A ×延尺系数K
不扣除：房上烟囱、风帽底座、风道、屋面小气窗、斜沟等所 占面积。 不增加：屋面小气窗的出檐部分 注意：坡屋面的木基层按屋面斜面积计算，天窗挑檐重叠部分 按设计规定计算，屋面烟囱及斜沟部分所占面积不扣除。
工程量清单计价示例--平瓦屋面
例1：某工程瓦屋面如图1所示，平瓦屋面工程量清单如下表所列，试计算此平瓦屋面工程量清单项目的综合单价。
为方便计算，本题的人工、材料、机械台班消耗量及单价暂按03版省建筑工程预算定额及定额取定价计算，管理费、利润分别按人工费加机械费的20%、10%计取，风险费用暂不考虑。
图1分部分项工程量清单解：屋面坡度为B/2A ＝1/4，查得屋面坡度系数为1.118。
根据03预算定额规则计算相关工程量并套用定额：5-22 圆木檩条：8.138 m 3（已知）每m 3人工费＝93元 材料费＝880.77元 机械费＝0元5-30H 屋面平口板（20厚）木基层有油毡： （30＋0.72×2）×（10＋0.72×2）×1.118＝31.44×11.44×1.118＝402.12m 2每m 2人工费＝1.68元 材料费＝22.304＋1.05×16×[（20＋2）/15－1]＝30.144元 机械费＝0元7-17 粘土平瓦屋面： （30＋0.72×2＋0.05×2）×（10＋0.72×2＋0.05×2）×1.118＝31.54×11.54×1.118＝406.92m 2每m 2人工费＝1.066元 材料费＝12.4497元 机械费＝0元 7-19 粘土脊瓦屋脊： 30＋0.72×2＋0.05×2＝31.54m每m人工费＝1.3780元 材料费＝5.5169元 机械费＝0.1609元分部分项工程量清单项目综合单价计算表序号 项目编码 项目名称 计量单位 工程数量1010*********平瓦屋面：圆木檩条8.138 m 3， 20mm 厚平口杉木屋面板、油毡一层，36×8mm顺水条@500，25×25mm 挂瓦条，粘土平瓦屋面，屋脊盖粘土脊瓦。
工程量计算示例解答
工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封锁。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部份场地挖填找平厚度在±30cm之内，当场找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工厂地平整的工程量。
图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示用意例3.某工程场地平整，方格网边长肯定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为-2.40m。
计算人工开挖土方的工程量。
图3 某工程场地示用意例4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图a) 平面图b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示用意a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表图7 某办公楼工程示用意例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m 时，计算砖基础工程量。
例9.某建筑物如图所示。
内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
工程量计算示例大全
工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工场地平整的工程量。
图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为-2.40m。
计算人工开挖土方的工程量。
图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图a) 平面图b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示意图a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m时，计算砖基础工程量。
例9.某建筑物如图所示。
内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
屋面及防水工程清单例题
屋面及防水工程工程量清单编制及计价例题例题1：某屋面如图—1，砖墙上圆檩木、20mm 厚平口杉木屋面板单面刨光、油毡一层、上有36×8@500顺水条、25×25挂瓦条盖粘土平瓦，屋面坡度为B/2A=1/4，按清单计价规范编制工程量清单图—1【瓦伸出木基层50～70改为70】解：工程量计算：（1）粘土平瓦屋面工程量计算: S ＝31.58×11.58×1.118=408.85㎡ 式中1.118按屋面坡度B/2A=1/4 查屋面坡度系数表 也可用三角形的二直角边分别为0.5和1时斜边=2210.5=1.118（2）油毡屋面板木基层面积=31.44×11.44×1.118=402.12㎡ （3）屋脊长度=31.58m例题2：某住宅刚性屋面做法如图—2所示，已计算得清单工程量为112.09m 2，铺设预制架空板2解：清单项目列项：项目代码010********* 名称：屋面刚性防水清单工程量计算：屋面刚性防水：S＝13.44×8.34=112.09㎡预制架空板铺设：S＝0.81×0.81×（5×16＋4×6×2）＝83.987㎡例题3：计算例题1清单的综合单价。
清单工程量：010********* 瓦屋面 408.85m2为计算方便，本章中的人工、材料、机械台班消耗量及单价按03版浙江省建筑工程预算定额及浙江省建筑安装材料03年基期价格计取，管理费按人工费加机械费的20％计取，利润按人工费加机械费的10％计取。
风险费用由企业自行确定，本例暂不计取。
按清单提供的工程量：粘土平瓦屋面面积=408.85㎡油毡屋面板木基层面积=402.12㎡屋脊长度=31.58m分部分项工程量清单项目综合单价计算表表－3工程名称：某工程计量单位：m2项目编码：010********* 工程数量： 408.85 项目名称：瓦屋面综合单价：38.50元2）按照上表计算出清单项目综合单价分析表，见表－4。
屋面工程工程量计算实例
屋面工程1.某四坡屋面水平图，设计屋面坡度＝0.5(即θ＝26。
34’，坡度比例＝1／4)。
应用屋面坡度系数计算以下数值：(1)屋面斜面积；(2)四坡屋面斜脊长度；(3)全部屋脊长度；(4)两坡沿山墙泛水长度。

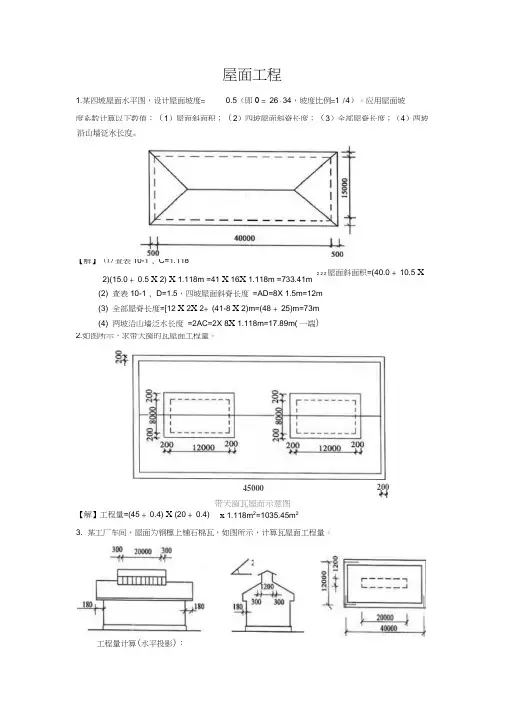

【解】(1)查表10-1，C=1.118屋面斜面积=(40.0＋10.5×2)(15.0＋0.5×2)×1.118m2=41×16×1.118m2=733.41m2(2)查表10-1，D=1.5，四坡屋面斜脊长度=AD=8×1.5m=12m(3)全部屋脊长度=[12×2×2＋(41-8×2)m=(48＋25)m=73m(4)两坡沿山墙泛水长度=2AC=2×8×1.118m=17.89m(一端)2.如图所示，求带天窗的瓦屋面工程量。
【解】工程量=(45＋0.4)×(20＋0.4)×1.118m2=1035.45m23.某工厂车间，屋面为钢檩上铺石棉瓦，如图所示，计算瓦屋面工程量。
【解】根据定额工程量计算规则第一条、第四条规定及表10-1：工程量计算(水平投影)：F={[(40＋0.18×2)×(12＋0.18×2)＋20.6×(0.3+0.3)]×1.118＋40.36×0.05 ×2}m2=[(498.85+12.36)×1.118+4.04]m2=575.57m24.有一带屋面小气窗的四坡水平瓦屋面，尺寸及坡度如图所示。
计算屋面工程量、屋脊长度和工料用量。
【解】(1)屋面工程量：按图示尺寸乘屋面坡度延尺系数，屋面小气窗不扣除，与屋面重叠部分面积不增加。
查得坡度系数，C=1.1180F w=(30.24＋0.5×2)(13.74＋0.5×2)×1.1180m2=514.81m2=5.1481×100m2(2)屋脊长度：1)正屋脊长度：若F=A，则L j1=(30.24—13.74)m=16.5m2)斜脊长度：查得坡度偶延尺系数D=1.50，斜脊4条，L j2=×1.50×4m=44.22m3)屋脊总长：L j=L j1＋L j2=(16.5＋44.22)m=60.72mL2=×1.5×4m=44.22m4)屋脊长度：L=(16.5＋44.22)m=60.72m(3)工料用量：因屋面坡度较大，考虑檐瓦穿铁丝钉铁钉，按定额规定增加工料，檐长(30.24＋13.74)×2＝87.96m，根据定额9-2，该四坡水屋面的工料汇总在表内。
屋面及防水工程工程量计算实例
护（防、排水，隔热保温，防辐射）、造型、采光。
[讲义编号NODE95104600060100000101：针对本讲义提问 2.坡屋顶[讲义编号NODE95104600060100000102：针对本讲义提问[讲义编号NODE95104600060100000103：针对本讲义提问 三、项目划分[讲义编号NODE95104600060100000104：针对本讲义提问焙烧而成的瓦片。
[讲义编号NODE95104600060100000105：针对本讲义提问 2.延尺系数[讲义编号NODE95104600060100000106：针对本讲义提问[讲义编号NODE95104600060100000107：针对本讲义提问 [讲义编号NODE95104600060100000108：针对本讲义提问）[讲义编号NODE95104600060100000109：针对本讲义提问[讲义编号NODE95104600060100000110：针对本讲义提问 如加强型PVC膜布做成的屋面。
[讲义编号NODE95104600060100000111：针对本讲义提问[讲义编号NODE95104600060100000112：针对本讲义提问 屋面防水搭接及附加层用量不另行计算，在综合单价中考虑。
[讲义编号NODE95104600060100000113：针对本讲义提问 有防水砂浆抹面和现浇配筋细石混凝土面层两种。
目前，通常采用后一种。
[讲义编号NODE95104600060100000114：针对本讲义提问[讲义编号NODE95104600060100000115：针对本讲义提问[讲义编号NODE95104600060100000116：针对本讲义提问 [讲义编号NODE95104600060100000117：针对本讲义提问 [讲义编号NODE95104600060100000118：针对本讲义提问。
工程量计算示例解答
工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工场地平整的工程量。
图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为-2.40m。
计算人工开挖土方的工程量。
图3 某工程场地示意图例 4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图a) 平面图 b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示意图a)独立柱基础平面图 b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m 时，计算砖基础工程量。
例9.某建筑物如图所示。
外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
屋面工程工程量计算实例
屋面工程1.某四坡屋面水平图，设计屋面坡度＝0.5(即θ＝26。
34’，坡度比例＝1／4)。
应用屋面坡度系数计算以下数值：(1)屋面斜面积；(2)四坡屋面斜脊长度；(3)全部屋脊长度；(4)两坡沿山墙泛水长度。
【解】(1)查表10-1，C=1.118屋面斜面积=(40.0＋10.5×2)(15.0＋0.5×2)×1.118m2=41×16×1.118m2=733.41m2(2)查表10-1，D=1.5，四坡屋面斜脊长度=AD=8×1.5m=12m(3)全部屋脊长度=[12×2×2＋(41-8×2)m=(48＋25)m=73m(4)两坡沿山墙泛水长度=2AC=2×8×1.118m=17.89m(一端)2.如图所示，求带天窗的瓦屋面工程量。
【解】工程量=(45＋0.4)×(20＋0.4)×1.118m2=1035.45m23.某工厂车间，屋面为钢檩上铺石棉瓦，如图所示，计算瓦屋面工程量。
【解】根据定额工程量计算规则第一条、第四条规定及表10-1：工程量计算(水平投影)：F={[(40＋0.18×2)×(12＋0.18×2)＋20.6×(0.3+0.3)]×1.118＋40.36×0.05×2}m2=[(498.85+12.36)×1.118+4.04]m2=575.57m24.有一带屋面小气窗的四坡水平瓦屋面，尺寸及坡度如图所示。
计算屋面工程量、屋脊长度和工料用量。
【解】(1)屋面工程量：按图示尺寸乘屋面坡度延尺系数，屋面小气窗不扣除，与屋面重叠部分面积不增加。
查得坡度系数，C=1.1180F w=(30.24＋0.5×2)(13.74＋0.5×2)×1.1180m2=514.81m2=5.1481×100m2(2)屋脊长度：1)正屋脊长度：若F=A，则L j1=(30.24—13.74)m=16.5m2)斜脊长度：查得坡度偶延尺系数D=1.50，斜脊4条，L j2=×1.50×4m=44.22m3)屋脊总长：L j=L j1＋L j2=(16.5＋44.22)m=60.72mL2=×1.5×4m=44.22m4)屋脊长度：L=(16.5＋44.22)m=60.72m(3)工料用量：因屋面坡度较大，考虑檐瓦穿铁丝钉铁钉，按定额规定增加工料，檐长(30.24＋13.74)×2＝87.96m，根据定额9-2，该四坡水屋面的工料汇总在表内。
屋面檐沟工程量计算
屋面檐沟工程量计算
屋面檐沟工程量计算需要考虑以下因素：
1. 屋面面积：檐沟工程量的核心是屋面面积，通过面积计算可确定所需的沟槽数量和长度。
2. 檐沟形状：檐沟的形状有直线形、梯形、U形等多种，不同形状的檐沟工程量计算也不同，需要根据实际情况选择。
3. 材料选择：檐沟的材料也有多种选择，如金属、塑料、混凝土等。
不同材料的檐沟的计算也不同。
4. 坡度和水流量：檐沟的坡度和水流量也是计算檐沟工程量的重要因素，必须根据实际情况进行计算。
根据以上因素，可进行如下屋面檐沟工程量计算：
沟槽数量= 屋面面积（平方米）/ 径流系数X 单位长度沟内径（m）
沟槽长度= 沟槽数量X 沟槽距离（m）
其中，径流系数是指在预定设计雨强、坡度、檐口类型、材料和护坡条件下，每
秒可流过单元长度截面积的最大径流量。
阳光板屋面工程量计算公式
阳光板屋面工程量计算公式在建筑工程中，阳光板屋面是一种常见的材料，它可以提供采光、保温和隔音的功能，被广泛应用于工业厂房、商业建筑和民用建筑等领域。
在进行阳光板屋面工程量计算时，需要考虑到材料的数量、尺寸、安装方式等因素，以确保工程的顺利进行。
本文将介绍阳光板屋面工程量计算的相关公式和方法。
1. 阳光板数量计算。
阳光板的数量计算是阳光板屋面工程量计算的基础。
一般来说，阳光板的数量取决于屋面的面积和板材的规格。
计算公式如下：阳光板数量 = 屋面面积 / 单块阳光板面积。
其中，屋面面积可以通过测量得到，而单块阳光板面积则是根据实际选用的阳光板规格来确定的。
2. 阳光板长度计算。
在进行阳光板屋面工程量计算时，还需要考虑到阳光板的长度。
一般来说，阳光板的长度取决于屋面的坡度和檩条的间距。
计算公式如下：阳光板长度 = 屋面坡度×屋面宽度 + 檩条间距。
在实际工程中，需要根据具体的情况进行调整和修正，以确保阳光板的安装能够符合要求。
3. 阳光板安装支架数量计算。
阳光板的安装支架数量计算是阳光板屋面工程量计算中的重要环节。
一般来说，阳光板的安装支架数量取决于屋面的结构和阳光板的规格。
计算公式如下：安装支架数量 = 屋面面积 / 单块阳光板面积×安装支架间距。
其中，安装支架间距是根据实际情况确定的，需要考虑到支架的承重能力和阳光板的安装要求。
4. 阳光板屋面工程量计算实例。
为了更好地理解阳光板屋面工程量计算的方法，我们可以通过一个实际的工程例子来进行说明。
假设某建筑的屋面面积为1000平方米，选用的阳光板规格为1m ×2m，檩条间距为1m，安装支架间距为2m，则可以按照以下步骤进行工程量计算：1）计算阳光板数量：阳光板数量 = 1000 / (1×2) = 500块。
2）计算阳光板长度：阳光板长度 = 屋面坡度×屋面宽度 + 檩条间距。
3）计算安装支架数量：安装支架数量 = 1000 / (1×2) × 2 = 1000个。
