ad9833产生正弦波使用说明
AD9833详细原理解析汇报(附内部寄存器说明书)

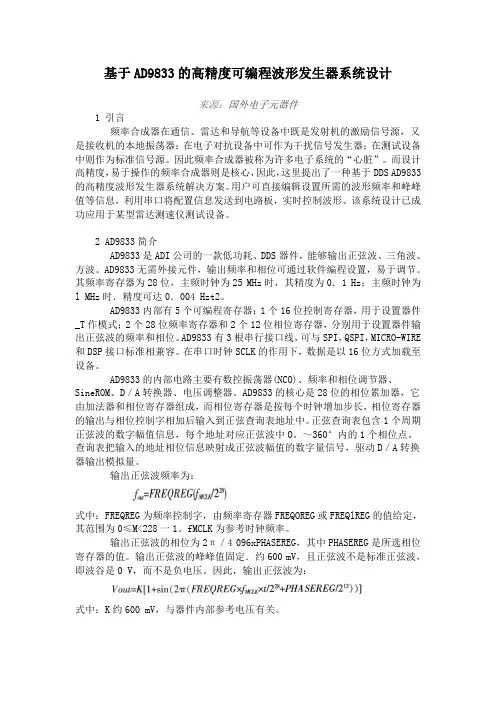

基于AD9833的高精度可编程波形发生器系统设计来源：国外电子元器件1 引言频率合成器在通信、雷达和导航等设备中既是发射机的激励信号源，又是接收机的本地振荡器；在电子对抗设备中可作为干扰信号发生器；在测试设备中则作为标准信号源。
因此频率合成器被称为许多电子系统的“心脏”。
而设计高精度，易于操作的频率合成器则是核心，因此，这里提出了一种基于DDS AD9833的高精度波形发生器系统解决方案。
用户可直接编辑设置所需的波形频率和峰峰值等信息，利用串口将配置信息发送到电路板，实时控制波形。
该系统设计已成功应用于某型雷达测速仪测试设备。
2 AD9833简介AD9833是ADI公司的一款低功耗、DDS器件，能够输出正弦波、三角波、方波。
AD9833无需外接元件，输出频率和相位可通过软件编程设置，易于调节。
其频率寄存器为28位，主频时钟为25 MHz时，其精度为0．1 Hz；主频时钟为l MHz时．精度可达0．004 Hzt2。
AD9833内部有5个可编程寄存器：1个16位控制寄存器，用于设置器件_T作模式；2个28位频率寄存器和2个12位相位寄存器，分别用于设置器件输出正弦波的频率和相位。
AD9833有3根串行接口线，可与SPI，QSPI，MICRO-WIRE 和DSP接口标准相兼容。
在串口时钟SCLK的作用下，数据是以16位方式加载至设备。
AD9833的内部电路主要有数控振荡器(NCO)、频率和相位调节器、SineROM、D／A转换器、电压调整器。
AD9833的核心是28位的相位累加器，它由加法器和相位寄存器组成，而相位寄存器是按每个时钟增加步长，相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
正弦查询表包含1个周期正弦波的数字幅值信息，每个地址对应正弦波中O。
～360°内的1个相位点。
查询表把输入的地址相位信息映射成正弦波幅值的数字量信号，驱动D／A转换器输出模拟量。
输出正弦波频率为：式中：FREQREG为频率控制字，由频率寄存器FREQOREG或FREQlREG的值给定，其范围为0≤M<228一1。
AD9833中文资料

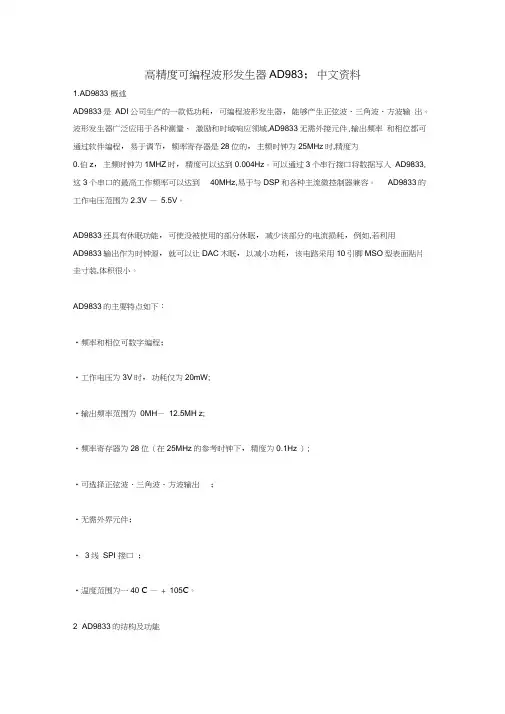

高精度可编程波形发生器AD9833中文资料1.AD9833概述AD9833是ADI公司生产的一款低功耗,可编程波形发生器,能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域,AD9833无需外接元件,输出频率和相位都可通过软件编程,易于调节,频率寄存器是28位的,主频时钟为25MHz时,精度为0.1Hz,主频时钟为1MHz时,精度可以达到0.004Hz。
可以通过3个串行接口将数据写入AD9833,这3个串口的最高工作频率可以达到40MHz,易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3V－5.5V。
AD9833还具有休眠功能,可使没被使用的部分休眠,减少该部分的电流损耗,例如,若利用AD9833输出作为时钟源,就可以让DAC休眠,以减小功耗,该电路采用10引脚MSOP型表面贴片封装,体积很小。
AD9833的主要特点如下：●频率和相位可数字编程;●工作电压为3V时,功耗仅为20mW;●输出频率范围为0MHz－12.5MHz;●频率寄存器为28位（在25MHz的参考时钟下,精度为0.1Hz）;●可选择正弦波、三角波、方波输出;●无需外界元件;●3线SPI接口;●温度范围为－40℃－＋105℃。
2 AD9833的结构及功能2.1 电路结构AD9833是一块完全集成的DDS（Direct Digital Frequency Synthesis）电路,仅需要1个外部参考时钟、1个低精度电阻器和一个解耦电容器就能产生高达12.5MHz的正弦波。
除了产生射频信号外,该电路还广泛应外于各种调制解调方案。
这些方案全都用在数字领域,采用DSP技术能够把复杂的调制解调算法简化,而且很精确。
AD9833的内部电路主要有数控振荡器（NCO）、频率和相位调节器、Sine ROM、数模转换器（DAC）、电压调整器,其功能框图如图1所示。
AD933的核心是28位的相位累加器,它由加法器和相位寄存器组成,每来1个时钟,相位寄存器以步长增加,相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
AD9833中文资料
高精度可编程波形发生器AD983；中文资料1.AD9833 概述AD9833是ADI公司生产的一款低功耗，可编程波形发生器，能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域,AD9833无需外接元件,输出频率和相位都可通过软件编程，易于调节，频率寄存器是28位的，主频时钟为25MHz时,精度为0.伯z，主频时钟为1MHZ时，精度可以达到0.004Hz。
可以通过3个串行接口将数据写入AD9833, 这3个串口的最高工作频率可以达到40MHz,易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3V — 5.5V。
AD9833还具有休眠功能，可使没被使用的部分休眠，减少该部分的电流损耗，例如,若利用AD9833输出作为时钟源，就可以让DAC木眠，以减小功耗，该电路采用10引脚MSO型表面贴片圭寸装,体积很小。
AD9833的主要特点如下：•频率和相位可数字编程；•工作电压为3V时，功耗仅为20mW;•输出频率范围为0MH—12.5MH z;•频率寄存器为28位（在25MHz的参考时钟下，精度为0.1Hz ）;•可选择正弦波、三角波、方波输出；•无需外界元件；• 3线SPI 接口；•温度范围为一40 C — + 105C。
2 AD9833的结构及功能2.1电路结构AD9833是一块完全集成的DDS( Direct Digital Frequency Synthesis )电路,仅需要1 个外部参考时钟、1个低精度电阻器和一个解耦电容器就能产生高达12.5MHz的正弦波。
除了产生射频信号外，该电路还广泛应外于各种调制解调方案。
这些方案全都用在数字领域，采用DSP技术能够把复杂的调制解调算法简化，而且很精确。
AD9833的内部电路主要有数控振荡器( NCO、频率和相位调节器、Sine ROM、数模转换器(DAC、电压调整器，其功能框图如图1所示。
Ifi I A1198B的功能起闍AD933的核心是28位的相位累加器，它由加法器和相位寄存器组成，每来1个时钟，相位寄存器以步长增加，相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
AD9833型高精度可编程波形发生器及其应用
AD9833型高精度可编程波形发生器及其应用摘要：AD9833型可编程波形发生器是一款为各种需要得到高精度正弦波、三角波、方波信号的应用而设计的器件，该器件采用第三代频率合成技术——直接数字频率合成技术，以“相位”的概念进行频率合成，不仅可以产生不同频率的正弦波，而且可以控制波彤的初始相位，还可以产生三角波和方波。
主要介绍AD9833的基本结构、功能特性及应用。
关键词：AD9833；直接数字频率合成；可编程；数字信号处理器1 引言AD9833是ADI公司生产的一款低功耗、可编程波形发生器，能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域。
AD9833无需外接元件，输出频率和相位都可通过软件编程，易于调节。
频率寄存器是28位的，主频时钟为25 MHz 时，精度为0.1 Hz；主频时钟为1 MHz时，精度可以达到0.004 Hz。
可以通过3个串行接口将数据写入AD9833，这3个串口的最高工作频率可以达到40NHz，易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3 V~5.5 V。
AD9833还具有休眠功能，可使没被使用的部分休眠，减少该部分的电流损耗。
例如，若利用AD9833输出作为时钟源，就可以让DAC休眠，以减小功耗。
该电路采用10引脚MSOP 型表面贴片封装，体积很小。
AD9833的主要特点如下：频率和相位可数字编程；工作电压为3 V时，功耗仅为20mW；输出频率范围为0 MHz~12.5 MHz；频率寄存器为28位(在25 MHz的参考时钟下，精度为0.1 Hz)；可选择正弦波、三角波、方波输出；无需外接元件；3线SPI接口；温度范围为-40℃~+105℃。
2 AD9833的结构及功能2.1 电路结构AD9833是一块完全集成的DDS(Direct Digital Frequency Synthesis)电路，仅需要1个外部参考时钟、1个低精度电阻器和一些解耦电容器就能产生高达12.5 MHz的正弦波。
ad9833使用案例
AD9833使用案例：音频信号发生器背景AD9833是一款高精度、低功耗的直接数字频率合成器（DDS），它可以用于产生稳定的正弦波和方波信号。
由于其小巧便携、易于控制和良好的性能，AD9833广泛应用于音频测试、仪器仪表以及通信设备等领域。
目标本案例将展示如何使用AD9833构建一个简单的音频信号发生器，实现产生不同频率和幅度的正弦波信号。
材料准备•Arduino开发板•AD9833模块•面包板•杜邦线过程硬件连接首先，将Arduino开发板连接到AD9833模块。
请按照以下步骤进行连接：1.将Arduino的5V引脚连接到AD9833模块的VCC引脚。
2.将Arduino的GND引脚连接到AD9833模块的GND引脚。
3.将Arduino的D9引脚连接到AD9833模块的FQ_UD引脚。
4.将Arduino的D10引脚连接到AD9833模块的SCLK引脚。
5.将Arduino的D11引脚连接到AD9833模块的SDATA引脚。
连接完成后，确保所有电路连接牢固可靠。
软件编程接下来，我们将使用Arduino IDE编写代码来控制AD9833模块。
首先，打开Arduino IDE并创建一个新的空项目。
然后，将以下代码复制到项目中：#include <AD9833.h>// 定义AD9833模块的引脚#define FQ_UD_PIN 9#define SCLK_PIN 10#define SDATA_PIN 11// 创建AD9833对象AD9833 ad9833(FQ_UD_PIN, SCLK_PIN, SDATA_PIN);void setup() {// 初始化串口通信Serial.begin(9600);// 初始化AD9833模块ad9833.begin();}void loop() {// 设置频率和幅度ad9833.setFrequency(1000); // 设置频率为1kHzad9833.setAmplitude(1.0); // 设置幅度为1.0// 输出当前设置的频率和幅度Serial.print("Frequency: ");Serial.print(ad9833.getFrequency());Serial.print(" Hz, Amplitude: ");Serial.println(ad9833.getAmplitude());delay(1000);}以上代码使用了AD9833库来简化对AD9833模块的控制。
AD9833详细原理解析(附内部寄存器说明)
基于AD9833的高精度可编程波形发生器系统设计来源：国外电子元器件1 引言频率合成器在通信、雷达和导航等设备中既是发射机的激励信号源，又是接收机的本地振荡器；在电子对抗设备中可作为干扰信号发生器；在测试设备中则作为标准信号源。
因此频率合成器被称为许多电子系统的“心脏”。
而设计高精度，易于操作的频率合成器则是核心，因此，这里提出了一种基于DDS AD9833的高精度波形发生器系统解决方案。
用户可直接编辑设置所需的波形频率和峰峰值等信息，利用串口将配置信息发送到电路板，实时控制波形。
该系统设计已成功应用于某型雷达测速仪测试设备。
2 AD9833简介AD9833是ADI公司的一款低功耗、DDS器件，能够输出正弦波、三角波、方波。
AD9833无需外接元件，输出频率和相位可通过软件编程设置，易于调节。
其频率寄存器为28位，主频时钟为25 MHz时，其精度为0．1 Hz；主频时钟为l MHz时．精度可达0．004 Hzt2。
AD9833内部有5个可编程寄存器：1个16位控制寄存器，用于设置器件_T作模式；2个28位频率寄存器和2个12位相位寄存器，分别用于设置器件输出正弦波的频率和相位。
AD9833有3根串行接口线，可与SPI，QSPI，MICRO-WIRE 和DSP接口标准相兼容。
在串口时钟SCLK的作用下，数据是以16位方式加载至设备。
AD9833的内部电路主要有数控振荡器(NCO)、频率和相位调节器、SineROM、D／A转换器、电压调整器。
AD9833的核心是28位的相位累加器，它由加法器和相位寄存器组成，而相位寄存器是按每个时钟增加步长，相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
正弦查询表包含1个周期正弦波的数字幅值信息，每个地址对应正弦波中O。
～360°内的1个相位点。
查询表把输入的地址相位信息映射成正弦波幅值的数字量信号，驱动D／A转换器输出模拟量。
输出正弦波频率为：式中：FREQREG为频率控制字，由频率寄存器FREQOREG或FREQlREG的值给定，其范围为0≤M<228一1。
AD9833中文资料
下粗度可编程波形爆收器AD9833华文资料之阳早格格创做AD9833是ADI公司死产的一款矮功耗,可编程波形爆收器,不妨爆收正弦波、三角波、圆波输出.波形爆收器广大应用于百般丈量、激励战时域赞同范畴,AD9833无需中交元件,输出频次战相位皆可通过硬件编程,易于安排,频次寄存器是28位的,主频时钟为25MHz时,粗度为0.1Hz,主频时钟为1MHz 时,粗度不妨达到0.004Hz.不妨通过3个串止交心将数据写进AD9833,那3个串心的最下处事频次不妨达到40MHz,易于与DSP战百般合流微统造器兼容.AD9833的处事电压范畴为2.3V－5.5V.AD9833还具备戚眠功能,可使出被使用的部分戚眠,缩小该部分的电流耗费,比圆,若利用AD9833输出动做时钟源,便不妨让DAC戚眠,以减小功耗,该电路采与10引足MSOP型表面揭片启拆,体积很小.AD9833的主要个性如下：●频次战相位可数字编程;●处事电压为3V时,功耗仅为20mW;●输出频次范畴为0MHz－12.5MHz;●频次寄存器为28位（正在25MHz的参照时钟下,粗度为0.1Hz）;●可采用正弦波、三角波、圆波输出;●无需中界元件;●3线SPI交心;●温度范畴为－40℃－＋105℃.2 AD9833的结构及功能2.1 电路结构AD9833是一齐实足集成的DDS（Direct Digital Frequency Synthesis）电路,仅需要1个中部参照时钟、1个矮粗度电阻器战一个解耦电容器便能爆收下达12.5MHz的正弦波.除了爆收射频旗号中,该电路还广大应中于百般调造解调规划.那些规划齐皆用正在数字范畴,采与DSP技能不妨把搀纯的调造解调算法简化,而且很透彻.AD9833的里面电路主要罕见控振荡器（NCO）、频次战相位安排器、Sine ROM、数模变换器（DAC）、电压安排器,其功能框图如图1所示.A D933的核心是28位的相位乏加器,它由加法器战相位寄存器组成,每去1个时钟,相位寄存器以步少减少,相位寄存器的输出与相位统造字相加后输进到正弦查询表天面中.正弦查询表包罗1个周期正弦波的数字幅度疑息,每个天面对于应正弦波中0°－360°范畴内的1个相位面.查询表把输进的天面相位疑息映射成正弦波幅度的数字量旗号,去DAC输出模拟量,相位寄存器每通过228/M个MCLK时钟后回到初初状态,相映天正弦查询表通过一个循环回到初初位子,那样便输出了一个正弦波.输出正弦波频次为：fOUT＝M（fMCLK/228）（1）其中,M为频次统造字,由中部编程给定,其范畴为0≤M≤228－1.VDD引足为AD9833的模拟部分战数字部分供电,供电电压为2.3V－5.5V.AD9833里面数字电路处事电压为2.5V,其板上的电压安排器不妨从VDD爆收2.5V宁静电压,注意：若VDD小于等于2.7V,引足CAP/2.5V应曲交连交至VDD.2.2 功能形貌AD9833有3根串止交心线,与SPI、QSPI、MI－CROWIRE战DSP交心尺度兼容,正在串心时钟SCLK的效率下,数据是以16位的办法加载到设备上,时序图如图3所示,FSYNC引足是使能引足,电仄触收办法,矮电仄灵验.举止串止数据传输时,FSYNC引足必须置矮,要注意FSYNC灵验到SCLK下落沿的修坐时间t7的最小值.FSYNC 置矮后,正在16个SCLK的下落沿数据被支到AD9833的输进移位寄存器,正在第16个SCLK的下落沿FSYNC不妨被置下,然而要注意正在SCLK下落沿到FSYNC降下沿的数据脆持时间ts的最小战最大值.天然,也不妨正在FSYNC为矮电仄的时间,连绝加载多个16位数据,仅正在末尾一个数据的第16个SCLK的下落沿的时将FSYNC置下,末尾要注意的是,写数据时SCLK时钟为下矮电仄脉冲,然而是,正在FSYNC刚刚启初形成矮时,（将要启初写数据时）,SCLK必须为下电仄（注意t11那个参数）.当AD9833初初化时,为了预防DAC爆收实假输出,RESET必须置为1（RESET出有会复位频次、相位战统造寄存器）,曲到摆设完成,需要输出时才将RESET置为0;RESET为0后的8－9个MCLK时钟周期可正在DAC的输出端瞅察到波形.AD9833写进数据到输出端得到赞同,中间有一定的响当令间,屡屡给频次或者相位寄存器加载新的数据,皆市有7－8个MCLK时钟周期的延时之后,输出端的波形才会爆收改变,有1个MCLK时钟周期的出有决定性,果为数据加载到手段寄存器时,MCLK的降下沿位子出有决定.3 AD9833的引足功能即时序AD9833的引足排列如图2所示,各个引足的功能形貌睹表1.AD9833的时序个性如图3、图4战表2所示.4 AD9833的里面寄存器功能AD9833里面有5个可编程寄存器,其中包罗3个16位统造寄存器,2个28位频次寄存器战2个12位相位寄存器.4.1 统造寄存器AD9833中的16位统造寄存器供用户树坐所需的功能.除模式采用位中,其余所有统造位均正在里面时钟MCLK的下沿被AD9833读与并动做,表3给出统造寄存器诸位的功能,要变动AD9833统造寄存器的实质,D15战D14位必须均为0.4.2 频次寄存器战相位寄存器AD9833包罗2个频次寄存器战2个相位寄存器,其模拟输出为fMCLK/228×FREQEG （2）其中：FREQEG 为所选频次寄存器中的频次字,该旗号会被移相：2π/4096×PHASEREC （3）其中,PHASEREC为所选相位寄存器中的相位字.频次战相位寄存器的支配如表4所示.5 应用安排AD9833可应用正在L15型飞机统造盒配套的检测盒中,利用AD9833爆收频次可调的正弦波,以模拟机轮速度传感器的速度旗号,进而对于统造盒的刹车防滑通讲是可仄常的刹车防滑举止检测.5.1 AD9833应用电路检测盒安排以TI公司的TMS320LF2407A型DSP动做核心统造器,应用中需要2路速度旗号,果此需要检测盒给出2路可独力安排的频次,图5示出TMS320LF2407A与AD9833的硬件连交.中交有源晶体振荡器的输出支给2个AD9833动做主频时钟,DSP的SPI心采与主动处事办法,即用SPISIMO心收支数据,为了与AD9833的时序相协共,DSP的交心时钟（SPICLK旗号）办法采用有延时的下落沿,IOPC3战IOPC5动做电路选通旗号,IOPC3为矮电通常U2被选通,此时对于U1写数据无效;共理,IOPC53为矮电通常U1被选通,此时对于U2写数据无效.5.2 硬件步调图6示出了AD9833的硬件过程.无论是写统造寄存器、频次寄存器仍旧相位寄存器、正在写数据之前皆需要把选通旗号置为灵验状态,那样写进的数据才会灵验,可则无效.正在DSP收支完1个数据字后将爆收SPI中断哀供,原安排中已使用中断办法,而且通过查询中断标记去跳出,并实读DSP的交支慢冲器扫除中断标记.。
AD9833中文资料精编版
高精度可编程波形发生器AD9833中文资料1.AD9833概述AD9833是ADI公司生产的一款低功耗,可编程波形发生器,能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域,AD9833无需外接元件,输出频率和相位都可通过软件编程,易于调节,频率寄存器是28位的,主频时钟为25MHz时,精度为0.1Hz,主频时钟为1MHz时,精度可以达到0.004Hz。
可以通过3个串行接口将数据写入AD9833,这3个串口的最高工作频率可以达到40MHz,易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3V－5.5V。
AD9833还具有休眠功能,可使没被使用的部分休眠,减少该部分的电流损耗,例如,若利用AD9833输出作为时钟源,就可以让DAC休眠,以减小功耗,该电路采用10引脚MSOP型表面贴片封装,体积很小。
AD9833的主要特点如下：●频率和相位可数字编程;●工作电压为3V时,功耗仅为20mW;●输出频率范围为0MHz－12.5MHz;●频率寄存器为28位（在25MHz的参考时钟下,精度为0.1Hz）;●可选择正弦波、三角波、方波输出;●无需外界元件;●3线SPI接口;●温度范围为－40℃－＋105℃。
2 AD9833的结构及功能2.1 电路结构AD9833是一块完全集成的DDS（Direct Digital Frequency Synthesis）电路,仅需要1个外部参考时钟、1个低精度电阻器和一个解耦电容器就能产生高达12.5MHz的正弦波。
除了产生射频信号外,该电路还广泛应外于各种调制解调方案。
这些方案全都用在数字领域,采用DSP技术能够把复杂的调制解调算法简化,而且很精确。
AD9833的内部电路主要有数控振荡器（NCO）、频率和相位调节器、Sine ROM、数模转换器（DAC）、电压调整器,其功能框图如图1所示。
AD933的核心是28位的相位累加器,它由加法器和相位寄存器组成,每来1个时钟,相位寄存器以步长增加,相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
ad9833使用案例
ad9833使用案例AD9833是一款功能强大的低功耗数字频率合成器，广泛应用于信号发生、测试与测量、医疗设备以及音频系统等领域。
本文将介绍AD9833的基本特点、使用案例以及相关技术细节。
一、AD9833的基本特点AD9833是一款集成了12位分辨率DAC的高速数字频率合成器，工作电压范围为2.3V至5.5V。
它具有以下几个基本特点：1. 高性能：AD9833采用了32位频率寄存器和28位相位寄存器，可以实现高精度的频率和相位控制。
2. 低功耗：AD9833在正常工作状态下，功耗非常低，仅为16.5mW，适用于需要长时间使用的应用场景。
3. 灵活性强：AD9833可以通过SPI接口进行编程控制，可以设置频率范围、输出波形形状以及功率等参数。
二、AD9833的使用案例AD9833广泛应用于各种信号发生、测试与测量、医疗设备以及音频系统等领域，下面将介绍几个常见的使用案例：1. 信号发生器：AD9833可以用作信号发生器，通过编程设置频率、相位、幅度等参数，生成各种复杂的波形信号，用于测试与测量、通信系统研究等领域。
2. 医疗设备：AD9833可以被用于医疗设备中，例如心电图仪、超声波设备等。
通过设置合适的频率和相位，可以产生特定的信号用于医学影像生成和传感器激励。
3. 音频系统：AD9833可用于音频系统中的音调控制和频率合成。
通过编程设置合适的频率和相位，可以生成各种音乐效果和声音特效。
三、AD9833的技术细节AD9833采用了分数分频（DDS）技术来实现频率和相位控制。
具体来说，它使用32位频率寄存器和28位相位寄存器来存储频率和相位值。
通过编程SPI接口，可以直接写入这些寄存器来实现频率和相位的设置。
AD9833还支持多种输出波形形状，包括正弦波、三角波和方波。
通过设置相应的寄存器位，可以选择不同的波形形状。
此外，AD9833还提供了低频噪声特性和频率切换功能，使其在各种应用场景下表现出色。
AD9833中文资料
高精度可编程波形发生器【1】AD9833中文资料1.AD9833概述AD9833是ADI公司生产的一款低功耗,可编程波形发生器,能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域,AD9833无需外接元件,输出频率和相位都可通过软件编程,易于调节,频率寄存器是28位的,主频时钟为25MHz时,精度为0.1Hz,主频时钟为1MHz时,精度可以达到0.004Hz。
可以通过3个串行接口将数据写入AD9833,这3个串口的最高工作频率可以达到40MHz,易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3V－5.5V。
AD9833还具有休眠功能,可使没被使用的部分休眠,减少该部分的电流损耗,例如,若利用AD9833输出作为时钟源,就可以让DAC休眠,以减小功耗,该电路采用10引脚MSOP型表面贴片封装,体积很小。
AD9833的主要特点如下：●频率和相位可数字编程;●工作电压为3V时,功耗仅为20mW;●输出频率范围为0MHz－12.5MHz;●频率寄存器为28位（在25MHz的参考时钟下,精度为0.1Hz）;●可选择正弦波、三角波、方波输出;●无需外界元件;●3线SPI接口;●温度范围为－40℃－＋105℃。
2 AD9833的结构及功能2.1 电路结构AD9833是一块完全集成的DDS（Direct Digital Frequency Synthesis）电路,仅需要1个外部参考时钟、1个低精度电阻器和一个解耦电容器就能产生高达12.5MHz的正弦波。
除了产生射频信号外,该电路还广泛应外于各种调制解调方案。
这些方案全都用在数字领域,采用DSP技术能够把复杂的调制解调算法简化,而且很精确。
AD9833的内部电路主要有数控振荡器（NCO）、频率和相位调节器、Sine ROM、数模转换器（DAC）、电压调整器,其功能框图如图1所示。
AD 933的核心是28位的相位累加器,它由加法器和相位寄存器组成,每来1个时钟,相位寄存器以步长增加,相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
高精度_可编程波形发生器AD9833
电子报/2007年/3月/25日/第017版
电子器件应用
高精度、可编程波形发生器AD9833
武汉王玉龙摘编
AD9833是ADI公司最新推出的一款低功耗、高精度、可编程波形发生器，其内部电路见附图。
它采用数字频率合成技术，不仅可以产生不同频率的正弦波，还可以产生三角波和矩形波。
AD9833主要特性是：输出波形的频率和相位可数字编程确定；输出波的频率范围为0MHz～12.5MHz；主频时钟为1MHz时，精度可达0.004Hz，内含一个16位控制寄存器、二个频率寄存器和二个相位寄存器。
更改控制寄存器的数据可以选择正弦波或三角波或矩形波输出。
更改频率寄存器或相位寄存器数据可改变输出波的频率或相位；采用三线SPI串行接口；工作电压为3V 时，功耗仅20mW；工作温度范围－40℃～+105℃。
AD9833采用10脚双排MSOP型表面贴片封装，其引脚功能是：①脚：DAC偏移引脚；②脚：电源电压(2.3～5.5V)；③脚：数字电路电源端(2.5V)；④脚：数字电路接地端；⑤脚：主频数字时钟输入端；⑥脚：串行数据输入端；⑦脚：串行时钟输入端；⑧脚：控制输入端(低电平有效)；⑨脚：模拟电路接地端；⑩脚：频率输出端。
由于AD9833几乎无需外接元件，输出波型、频率和相位均可通过软件编程、调整方便，故它广泛应用于各种测量、激励和时钟源领域。
第1页共1页。
AD9833_中文资料
AD9833特性：频率、相位数字可编程能耗：20mW/3V输出频率范围：0～12.5MHz输出波类型：正弦波、三角波、方波。
工作电压范围：2.3～5.5V。
不需外部组件。
3线SPI接口。
工作温度范围：－40～＋105℃低功耗选择。
10管脚MSOP封装应用：频率激发/波形产生。
液体、气流测量。
传感应用——逼近、运动、缺陷探测。
线性损失、线性衰减。
测试设备、医疗设备扫描、时钟产生器概述：AD9833是一款低功耗、可编程波形发生器，可以产生正弦波、三角波、方波。
输出频率和相位可软件编程，很容易调整，而不需要外部组件。
频率寄存器是28位的，如果是25M的时钟源，经过编程可以得到0.1Hz的时钟；同样如果是1M的时钟源，可以得到0.004Hz的时钟。
AD9833通过3线串口进行写操作。
串口工作时钟频率高达40M，并与DSP和微处理器标准兼容。
其工作电压在2.3V～5.5V之间。
AD9833还具有休眠功能，可使没被使用的部分休眠，减少该部分的电流损耗，例如，若利用AD9833输出作为时钟源，就可以让DAC休眠，以减小功耗，该电路采用10引脚MSOP型表面贴片封装，体积很小。
图一规范测试电路原理框图：AD9833规范图二控制时钟时间特性：图三串行时序最大绝对额定值：VDD to AGND . . . . . . . . . . . . . . . . . . . .–0.3 V to +6 VVDD to DGND . . . . . . . . . . . . . . . . . . . .–0.3 V to +6 VAGND to DGND . . . . . . . . . . . . . . . . . . . –0.3 V to +0.3 VCAP/2.5 V . . . . . . . . . . . . . . . . . . . . . . . . . .2.75 VDigital I/O Voltage to DGND . . . . . . . . . .–0.3 V to VDD + 0.3 VAnalog I/O Voltage to AGND . . . . . . . . . . .–0.3 V to VDD + 0.3 V Operating Temperature RangeIndustrial (B Version) . . . . . . . . . . . . . . . –40℃to +105℃Storage Temperature Range . . . . . . . . . . . . .–65℃ to +150℃Maximum Junction Temperature . . . . . . . . . . . . . . . . . 150℃MSOP PackageθJA Thermal Impedance . . . . . . . . . . . . . . . . . . . . .206℃/WθJC Thermal Impedance . . . . . . . . . . . . . . . . . . . . . 44℃/WLead Temperature, Soldering (10 sec) . . . . . . . . . . . . . . 300℃IR Reflow, Peak Temperature . . . . . . . . . . . . . . . . . . . 220℃选型参考：注意：(静电释放) 敏感设备。
ad9833使用案例
ad9833使用案例
AD9833是一款用于产生频率可编程的正弦波和方波信号的数字频率合成器（DDS）。
以下是AD9833的使用案例：
1. 连接硬件：
- 将AD9833芯片插入电路板上的相应插槽。
- 连接芯片的引脚到其他电路元件，如电源、时钟源和输出。
2. 配置寄存器：
- 使用SPI或I2C接口与AD9833进行通信。
- 通过写入寄存器来配置AD9833的工作模式、频率和相位。
- 可以配置频率控制字寄存器（Frequency Control Word Register）和相位控制字寄存器（Phase Control Word Register）。
3. 配置输出：
- 选择输出波形类型（正弦波、方波或三角波）。
- 配置输出频率和相位。
- 设置输出幅度。
4. 启动AD9833：
- 启动AD9833芯片以开始产生输出信号。
- 配置时钟源，选择外部时钟源或内部时钟源。
5. 监测输出：
- 监测AD9833产生的输出信号，可以使用示波器或其
他测试设备。
- 确保输出频率、相位和波形符合预期。
6. 调整输出：
- 根据需要，可以通过重新配置寄存器来调整输出信号
的频率、相位和幅度。
- 可以使用微控制器或其他控制设备来实时调整AD9833
的配置。
需要注意的是，AD9833的具体使用方法可能会因为使用的
开发平台、编程语言和应用环境的不同而有所差异。
因此，建议参考AD9833的数据手册和相关的应用笔记来获取更详
细和具体的使用指南。
AD9833中文资料
A D9833中文资料(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除高精度可编程波形发生器AD9833中文资料1.AD9833概述AD9833是ADI公司生产的一款低功耗,可编程波形发生器,能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域,AD9833无需外接元件,输出频率和相位都可通过软件编程,易于调节,频率寄存器是28位的,主频时钟为25MHz时,精度为0.1Hz,主频时钟为1MHz时,精度可以达到0.004Hz。
可以通过3个串行接口将数据写入AD9833,这3个串口的最高工作频率可以达到40MHz,易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3V－5.5V。
AD9833还具有休眠功能,可使没被使用的部分休眠,减少该部分的电流损耗,例如,若利用AD9833输出作为时钟源,就可以让DAC休眠,以减小功耗,该电路采用10引脚MSOP型表面贴片封装,体积很小。
AD9833的主要特点如下：●频率和相位可数字编程;●工作电压为3V时,功耗仅为20mW;●输出频率范围为0MHz－12.5MHz;●频率寄存器为28位（在25MHz的参考时钟下,精度为0.1Hz）;●可选择正弦波、三角波、方波输出;●无需外界元件;●3线SPI接口;●温度范围为－40℃－＋105℃。
2 AD9833的结构及功能2.1 电路结构AD9833是一块完全集成的DDS（Direct Digital Frequency Synthesis）电路,仅需要1个外部参考时钟、1个低精度电阻器和一个解耦电容器就能产生高达12.5MHz的正弦波。
除了产生射频信号外,该电路还广泛应外于各种调制解调方案。
这些方案全都用在数字领域,采用DSP技术能够把复杂的调制解调算法简化,而且很精确。
AD9833的内部电路主要有数控振荡器（NCO）、频率和相位调节器、Sine ROM、数模转换器（DAC）、电压调整器,其功能框图如图1所示。
AD9833型高精度可编程波形发生器及其应用
AD9833型高精度可编程波形发生器及其应用2008-01-02 嵌入式在线收藏| 打印AD9833型可编程波形发生器是一款为各种需要得到高精度正弦波、三角波、方波信号的应用而设计的器件，该器件采用第三代频率合成技术——直接数字频率合成技术。
以“相位”的概念进行频率合成，不仅可以产生不同频率的正弦波，而且可以控制波彤的初始相位，还可以产生三角波和方波。
主要介绍AD9833的基本结构、功能特性及应用。
1 引言AD9833是ADI公司生产的一款低功耗、可编程波形发生器，能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域。
AD9833无需外接元件，输出频率和相位都可通过软件编程，易于调节。
频率寄存器是28位的，主频时钟为25 MHz时，精度为0.1 Hz；主频时钟为1 MHz时，精度可以达到0.004 Hz。
可以通过3个串行接口将数据写入AD9833，这3个串口的最高工作频率可以达到40 NHz，易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3 V~5.5 V。
AD9833还具有休眠功能，可使没被使用的部分休眠，减少该部分的电流损耗。
例如，若利用AD9833输出作为时钟源，就可以让DAC休眠，以减小功耗。
该电路采用10引脚MSOP型表面贴片封装，体积很小。
AD9833的主要特点如下：·频率和相位可数字编程；·工作电压为3 V时，功耗仅为20mW；·输出频率范围为0 MHz~12.5 MHz；·频率寄存器为28位(在25 MHz的参考时钟下，精度为0.1 Hz)；·可选择正弦波、三角波、方波输出；·无需外接元件；·3线SPI接口；·温度范围为-40℃~+105℃。
2 AD9833的结构及功能2.1 电路结构AD9833是一块完全集成的DDS(Direct Digital Frequency Synthesis)电路，仅需要1个外部参考时钟、1个低精度电阻器和一些解耦电容器就能产生高达12.5 MHz的正弦波。
ad9833使用案例
ad9833使用案例AD9833是一款数字控制的DDS（Direct Digital Synthesis）信号发生器，可以用于频率合成和信号调制等应用。
在本文中，我们将讨论AD9833的一些使用案例。
1. 频率合成器：AD9833可以通过设置寄存器的值来生成精确的频率。
用户可以使用SPI接口将所需的频率值写入AD9833的相应寄存器，然后AD9833将根据这些值生成相应的频率。
这使得AD9833成为频率合成器的理想选择。
2. 信号调制：AD9833可以通过调整相位寄存器的值来实现信号的调制。
用户可以使用SPI接口将所需的相位值写入AD9833的相应寄存器，然后AD9833将根据这些值生成相应的相位差，从而实现信号的调制。
3. 频率扫描：AD9833可以通过设置合适的寄存器值来实现频率扫描。
用户可以设置起始频率和终止频率，并在AD9833内部设置一个递增或递减的步进值。
然后，AD9833将按照设定的步进值从起始频率逐渐增加或减小到终止频率，实现频率的扫描。
4. 频率锁定：AD9833可以通过外部参考时钟来实现频率锁定。
用户可以将外部参考时钟连接到AD9833的参考时钟引脚，然后AD9833将根据外部参考时钟的频率来生成输出信号。
这样可以确保AD9833的输出频率与外部参考时钟的频率保持一致。
5. 信号发生器：AD9833可以用作基本的信号发生器，生成各种类型的基本信号，如正弦波、方波和三角波等。
用户可以通过设置寄存器的值来选择所需的波形类型，并通过设置频率和相位来调整信号的特性。
6. 电子测量：AD9833可以用于电子测量仪器中，例如频谱仪和频率计。
通过连接AD9833的输出信号到测量仪器，可以实现对信号频率和相位的测量。
7. 音频设备：AD9833可以用于音频设备中，例如音频合成器和音频调制器。
通过调整AD9833的寄存器值，可以生成适合于音频设备的各种频率和相位差。
8. 通信系统：AD9833可以用于通信系统中，例如调幅（AM）和调频（FM）系统。
AD9833程序,信号发生器,正弦波,方波,三角波输出程序
AD9833程序,信号发生器,正弦波,方波,三角波输出程序.txt # include <reg51.h> # include <stdio.h> # include <intrins.h> /********************************************/ sbit ad9833_sdata =P1^0; sbit ad9833_sclk =P1^1; sbit ad9833_fsync =P1^2;
/*****变量frequence_SFR是设置频率寄存器选择0为频率寄存器0，1为频率寄存器1；*******/ /*****变量WAVE_MODE是设置输出波形选择0为三角波，1为方波，2为正弦波；*******/ /*****变量Phase是设置波形相位值*******/
void ad9833_data(double frequence,unsigned int frequence_SFR,unsigned int WAVE_MODE,unsigned int Phase ) { int frequence_LSB,frequence_MSB,Phs_data; double frequence_mid,frequence_DATA; long int frequence_hex; /*********************************计算频率的16进制值***********************************/ frequence_mid=268435456/25;//适合25M晶振 //如果时钟频率不为25MHZ，修改该处的频率值，单位MHz ，AD9833最大支持25MHz frequence_DATA=frequence; frequence_DATA=frequence_DATA/1000000; frequence_DATA=frequence_DATA*frequence_mid; frequence_hex=frequence_DATA; //这个frequence_hex的值是32位的一个很大的数字，需要拆分成两个14位进行处 理； frequence_LSB=frequence_hex; //frequence_hex低16位送给frequence_LSB frequence_LSB=frequence_LSB&0x3fff;//去除最高两位，16位数换去掉高位后变成了14位 frequence_MSB=frequence_hex>>14; //frequence_hex高16位送给frequence_HSB frequence_MSB=frequence_MSB&0x3fff;//去除最高两位，16位数换去掉高位后变成了14位
AD9833中文资料
高精度可编程波形发生器AD9833中文资料1.AD9833概述AD9833是ADI公司生产的一款低功耗,可编程波形发生器,能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域,AD9833无需外接元件,输出频率和相位都可通过软件编程,易于调节,频率寄存器是28位的,主频时钟为25MHz时,精度为0.1Hz,主频时钟为1MHz时,精度可以达到0.004Hz。
可以通过3个串行接口将数据写入AD9833,这3个串口的最高工作频率可以达到40MHz,易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3V－5.5V。
AD9833还具有休眠功能,可使没被使用的部分休眠,减少该部分的电流损耗,例如,若利用AD9833输出作为时钟源,就可以让DAC休眠,以减小功耗,该电路采用10引脚MSOP型表面贴片封装,体积很小。
AD9833的主要特点如下：●频率和相位可数字编程;●工作电压为3V时,功耗仅为20mW;●输出频率范围为0MHz－12.5MHz;●频率寄存器为28位（在25MHz的参考时钟下,精度为0.1Hz）;●可选择正弦波、三角波、方波输出;●无需外界元件;●3线SPI接口;●温度范围为－40℃－＋105℃。
2AD9833的结构及功能2.1电路结构AD9833是一块完全集成的DDS（DirectDigitalFrequencySynthesis）电路,仅需要1个外部参考时钟、1个低精度电阻器和一个解耦电容器就能产生高达12.5MHz的正弦波。
除了产生射频信号外,该电路还广泛应外于各种调制解调方案。
这些方案全都用在数字领域,采用DSP技术能够把复杂的调制解调算法简化,而且很精确。
AD9833的内部电路主要有数控振荡器（NCO）、频率和相位调节器、SineROM、数模转换器（DAC）、电压调整器,其功能框图如图1所示。
AD933的核心是28位的相位累加器,它由加法器和相位寄存器组成,每来1个时钟,相位寄存器以步长增加,相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Writing 0x3FFF
2011-10-11
12
实现方案（ 实现方案（七）
写相位寄存器
D15.D14必须置为11， 寄存器被存储 D13决定哪个
2011-10-11
13
谢谢！
宋宁
songning.psups@
2011-10-11
14
AD9833型可编程波形发生器是一款为各种需要得到高精度正弦波、三角波、 方波信号的应用而设计的器件，该器件采用第三代频率合成技术——直接数字频率合 成技术，以“相位”的概念进行频率合成，不仅可以产生不同频率的正弦波，而且可 以控制波彤的初始相位，还可以产生三角波和方波。
2011-10-11
3
研究现状
传统方法
传统的频率合成器有直接频率合成器和锁相环两种。直接频率合成方法但 由于锁相环式频率合成器具有很好的窄带跟踪特性。 直接频率合成方法优势，劣势： 具有频率转换时间短、噪声性能好等优 点。采用大量的倍频、分频、混频和滤波环节，导致直接频率合成器的结构 复杂、体积庞大。 锁相环合成方法优势，劣势： 可以很好地选择所需频率信号，抑制杂散 分量，并且避免了大量的滤波器，有利于集成化和小型化。但由于锁相环本 身是一个惰性环节，锁定时间较长，故频率转换时间较长。除此之外，由模 拟方法合成的正弦波的参数都很难控制。
2011-10-11
4
研究现状（ 研究现状（二）
DDS
优势：
相对带宽很宽，频率转换时间极短（可小于20ns），频率分辨率很高（典型值为 0.001Hz），全数字化结构便于集成，输出相位连续，频率、相位和幅度均可实现程控。
劣势：
由于集成电路器件的速度限制，目前DDS 的上限频率还不能做得很高。
2011-10-11
5
研究内容
结构框图（耦合？VDD/Байду номын сангаасAP?）
2011-10-11
6
实现方案（ 实现方案（一）
SPI协议
SCLK — Serial Clock (output from master) MOSI/SIMO — Master Output, Slave Input (output from master) MISO/SOMI — Master Input, Slave Output (output from slave) SS — Slave Select(active low; output from master) Example: AD9833 从进主出 , AD7980 主进从出
2011-10-11
9
实现方案（ 实现方案（四）
AD9833控制寄存器
供用户设置所需的功能。除模式选择位外，其他所有控制位均在内部时钟 MCLK的下沿被AD9833读取并动作。 要更改AD9833控制寄存器的内容,D15和D14位必须均为0。 简单来说，DB1 = 1, Triangle; DB1 = 0,Sine DB5 = 1，DAC的MSB/2或MSB; DB5 = 0, 输出DAC
2011-10-11
10
实现方案（ 实现方案（五）
频率相位寄存器的操作
AD9833包含2个频率寄存器和2个相位寄存器,其模拟输出为 fMCLK/228×FREQEG 其中：FREQEG为所选频率寄存器中的频率字,该信号会被移相： 2π/4096×PHASEREC 其中,PHASEREC为所选相位寄存器中的相位字。 频率相位寄存器： 参见Table 6 ，Table７
2011-10-11
11
实现方案（ 实现方案（六）
写频率寄存器
DDS输出频率是由MCLK频率的分频来表示的，MCLK决定的是频率精 确性和相位噪声 在写频率寄存器之前需要写控制寄存器 Example:写0xFFFC000到FREQ0 Register
Example2: 写Ox3FFF to the 14 LSBs of the FREQ1 Register
工作汇报
宋
宁
2011.10.11
2011-10-11
1
目录
研究工作及进展 研究现状 研究内容 实现方案 已做工作 时间安排
2011-10-11
2
研究工作及进展
研究工作及进展——频率源
目前工作 配置新买的MSP430仿真器，然后烧了一个自己编写的开关机程序，已经 运行成功；下一步就是编写一个AD9833产生正弦波的程序，最近在看它的数 据手册和一些网上的例程； 所使用的芯片
2011-10-11
7
实现方案（ 实现方案（二）
正常SPI串行时序
2011-10-11
8
实现方案（ 实现方案（三）
AD9833
AD933的核心是28位的相位累加器,它由加法器和相位寄存器组成,每来1个时钟,相位 寄存器以步长增加,相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。 查询表把输入的地址相位信息映射成正弦波幅度的数字量信号,去DAC输出模拟量,相 位寄存器每经过228/M个MCLK时钟后回到初始状态,相应地正弦查询表经过一个循环 回到初始位置,这样就输出了一个正弦波。输出正弦波频率为：fOUT＝M （fMCLK/228）其中,M为频率控制字,由外部编程给定,其范围为0≤M≤228－1。 如果相位增量大，相位积蓄者将通过正弦查询表加快所以产生高频率正弦波。如果相 位增量小，相位积蓄将经过更多步骤，因此产生较慢的波形。 串行时序(比较正常SPI？)
