低压无功功率补偿及谐波抑制
谐波抑制和无功功率补偿

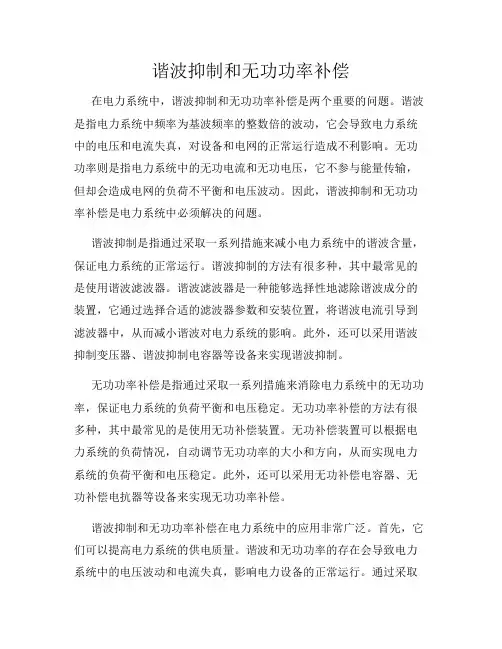

谐波抑制和无功功率补偿在电力系统中,谐波抑制和无功功率补偿是两个重要的问题。
谐波是指电力系统中频率为基波频率的整数倍的波动,它会导致电力系统中的电压和电流失真,对设备和电网的正常运行造成不利影响。
无功功率则是指电力系统中的无功电流和无功电压,它不参与能量传输,但却会造成电网的负荷不平衡和电压波动。
因此,谐波抑制和无功功率补偿是电力系统中必须解决的问题。
谐波抑制是指通过采取一系列措施来减小电力系统中的谐波含量,保证电力系统的正常运行。
谐波抑制的方法有很多种,其中最常见的是使用谐波滤波器。
谐波滤波器是一种能够选择性地滤除谐波成分的装置,它通过选择合适的滤波器参数和安装位置,将谐波电流引导到滤波器中,从而减小谐波对电力系统的影响。
此外,还可以采用谐波抑制变压器、谐波抑制电容器等设备来实现谐波抑制。
无功功率补偿是指通过采取一系列措施来消除电力系统中的无功功率,保证电力系统的负荷平衡和电压稳定。
无功功率补偿的方法有很多种,其中最常见的是使用无功补偿装置。
无功补偿装置可以根据电力系统的负荷情况,自动调节无功功率的大小和方向,从而实现电力系统的负荷平衡和电压稳定。
此外,还可以采用无功补偿电容器、无功补偿电抗器等设备来实现无功功率补偿。
谐波抑制和无功功率补偿在电力系统中的应用非常广泛。
首先,它们可以提高电力系统的供电质量。
谐波和无功功率的存在会导致电力系统中的电压波动和电流失真,影响电力设备的正常运行。
通过采取谐波抑制和无功功率补偿措施,可以减小电力系统中的谐波含量和无功功率,提高电力系统的供电质量。
其次,谐波抑制和无功功率补偿还可以提高电力系统的能效。
谐波和无功功率的存在会导致电力系统中的能量损耗和电网负荷不平衡,降低电力系统的能效。
通过采取谐波抑制和无功功率补偿措施,可以减小电力系统中的能量损耗和电网负荷不平衡,提高电力系统的能效。
最后,谐波抑制和无功功率补偿还可以提高电力系统的稳定性。
谐波和无功功率的存在会导致电力系统中的电压波动和电流失真,影响电力系统的稳定性。
谐波治理及无功补偿方案
谐波治理及无功补偿方案谐波治理及无功补偿方案随着现代电力系统的快速发展和应用,电力质量问题日益凸显。
其中一个主要问题就是谐波污染,谐波污染会对电力系统产生极大的危害,如烧毁电器设备、造成供电失灵等。
为了有效解决谐波污染问题,可以采用谐波治理及无功补偿方案。
一、谐波治理1.谐波发生的原因谐波是指电源产生的不同于基波频率的信号,其会把电力系统中的电压和电流形成很多波峰,属于高频电流。
2.谐波的产生谐波的形成,主要是由非线性负载所引起(例如变频器、电子电路等),这些负载会对输电线路上传输的电能进行畸变,导致电力系统中产生多余的波形。
3.谐波的危害谐波的危害十分显著,其主要表现为电力系统中的电器设备可能会受到烧毁的风险,从而引发一系列的安全事故和设备故障。
4.谐波治理方案(1)滤波器法:通过在负载侧增加合适的滤波器,可以去除输出信号中的高频波形,让电力系统中的电路保持基波同步。
(2)减小非线性负载法:由于非线性负载是谐波形成的主要原因,因此可以通过减少或替换负载器件,从而降低谐波的产生。
(3)提高系统阻抗法:当系统的阻抗增加时,电源的输出电流会减少,从而谐波的产生会得到一定的减少。
二、无功补偿1.无功补偿的原理无功补偿是一种电力系统中无功功率的调节方法,其通过连接电容器或电感器,来对补偿线路进行补偿,从而实现对无功功率的控制和调节。
2.无功功率的特点无功功率具有波动性和成段性的特点,这是由于电力系统中产生的无功功率主要受到负载方向或回路的变化所影响。
3.无功补偿的作用(1)提高功率因数:在无功补偿的情况下,系统的功率因数会有所提高,从而有效降低负载对电力系统的影响。
(2)降低电网损耗:通过对电路进行无功补偿,可以将电力系统中的无功功率转化为有用的有功功率,从而减少电网的能量损耗。
(3)提高电力系统的稳定性:无功功率的波动会影响电力系统的稳定性,因此,通过无功补偿,可以有效地提高电力系统的稳定性。
4.无功补偿方案(1)串联电容补偿法:通过在电路中增加合适的等效容值,可以将谐波电流从发电端分流到电容器中。
谐波抑制的方法及其特点
谐波抑制的方法及其特点谐波抑制是指在电力系统中,通过各种技术手段来减小或消除系统中的谐波,以保证系统的稳定运行和电能质量的提高。
谐波对电力系统的影响主要表现在电源侧产生电能浪费、设备过热和电力系统的持续稳定性等方面。
下面将介绍一些常用的谐波抑制方法及其特点。
1.无功补偿方法无功补偿是通过在电力系统中引入无功电流,通过与谐波电流进行干涉或互相对抗来实现谐波抑制的目的。
根据无功补偿方式的不同,可以分为静态无功补偿和动态无功补偿两类。
静态无功补偿是指通过在电力系统中连接静止的无功补偿装置,如电容器组或者电感器组,并采用并联或者串联的方式补偿谐波功率。
静态无功补偿适用于较小规模、较低谐波频率的谐波问题。
特点是结构简单、投资成本低,但对谐波的抑制能力有一定限制。
动态无功补偿是指通过在电力系统中连接可以根据网侧电压和电流动态调整的电力电子装置,来实时地进行无功补偿。
动态无功补偿器可以根据谐波电流的频率和相位进行自适应地补偿。
特点是可靠性高、补偿能力强,适用于大规模、高谐波频率的谐波问题。
2.谐波滤波器谐波滤波器是一种通过滤除谐波电流或电压来实现谐波抑制的设备。
它由各种谐波滤波器元件(如电感、电容器、电阻等)组成,通过选择适当的元件参数和连接方式,可以在不同频率的谐波上实现良好的抑制。
谐波滤波器可以分为被动滤波器和主动滤波器两种。
被动滤波器是指通过合理选择谐波滤波器的元件参数和连接方式,在电力系统的敏感载荷端或供电侧连接谐波滤波器,以吸收或滤除谐波电流或电压。
被动滤波器结构简单、可靠性高,但对谐波内容和负载变化敏感,需要定期维护和调整。
主动滤波器是指通过控制电力电子开关装置工作时序,实时地感知谐波电流并进行相应的抗谐波干涉,以达到谐波抑制的目的。
主动滤波器具有自适应性强、动态响应速度快、滤波能力强等特点,适用于高谐波内容、频率变化较大的系统。
3.绝缘调频(PWM)技术绝缘调频技术是一种通过采用电力电子器件,通过调节电压和电流的幅值、频率和相位等参数,实现对谐波的抑制。
低压谐波抑制无功补偿
低压谐波抑制无功补偿低压谐波抑制无功补偿是一种用于改善低压供电系统质量的技术手段。
低压谐波抑制无功补偿系统可以有效降低系统谐波电流含量,改善电网电压波动,提高供电质量,保障电力设备的正常运行。
在低压供电系统中,负载设备使用非线性电器会产生谐波电流。
谐波电流会导致电压波动,加剧线损,影响供电质量。
同时,大量无功功率的消耗也会导致电网的能效下降。
因此,需要采用谐波抑制和无功补偿的技术手段来解决这些问题。
谐波抑制是指通过采用谐波滤波器等设备来降低谐波电流的含量。
谐波滤波器可以选择性地滤除特定频率的谐波电流,从而降低谐波电压并减小波动。
谐波滤波器通常由电容、电感和电阻等组成,可以消除主要谐波成分,并提高系统的功率因数和功率质量。
无功补偿是指通过安装无功补偿装置来消除或降低系统中产生的无功功率。
无功补偿装置通常采用电容器或电容器组。
电容器能够提供无功电流,与负载电流相抵消,从而实现无功功率的平衡。
无功补偿装置可以有效提高电网的功率因数,降低线损,减少电网的无效功率消耗,提高系统的能效。
低压谐波抑制无功补偿系统的设计和安装需要考虑多个因素。
首先,需要对供电系统的电流和电压波形进行谐波分析,确定谐波含量和频率成分,以便正确选择并安装相应的谐波抑制和无功补偿设备。
其次,需要对系统的负载特性进行评估,了解负载设备的运行状态和谐波电流的产生机制,以便采取相应的措施来减小谐波电流的产生。
最后,需要对设备的运行和可靠性进行评估,确保系统在长期运行中具有稳定性和可靠性。
综上所述,低压谐波抑制无功补偿技术是提高低压供电系统质量的一种重要手段。
通过采用谐波滤波器和无功补偿装置,可以有效降低谐波电流的含量,改善电网电压波动,提高供电质量,保证电力设备的正常运行。
在设计和安装过程中需要综合考虑谐波特性、负载特性和设备的可靠性,以确保系统的稳定性和可靠性。
这将为低压供电系统的运行提供有力的支持。
谐波抑制和无功补偿
绪论电能质量的好坏,直接影响到工业产品的质量,评价电能质量有三方面标准。
首先是电压方面,它包含电压的波动、电压的偏移、电压的闪变等;其次是频率波动;最后是电压的波形质量,即三相电压波形的对称性和正弦波的畸变率,也就是谐波所占的比重。
我国对电能质量的三方面都有明确的标准和规范。
随着科学技术的发展,随着工业生产水平和人民生活水平的提高,非线性用电设备在电网中大量投运,造成了电网的谐波分量占的比重越来越大。
它不仅增加了电网的供电损耗,而且干扰电网的保护装置与自动化装置的正常运行,造成了这些装置的误动与拒动,直接威胁电网的安全运行。
举个常见的例子来说,电子节能灯在使用量所占比重较小的电网中运行,的确比常用的白炽灯好,不仅亮度高又省电,而且使用寿命也长。
但是相反,在大量投运节能灯后,就会发现节能灯的损坏率大大提高。
这是由于节能灯是非线性负荷,它产生较大的谐波污染了这一片电网,造成三相负荷基本平衡情况下,中心线电流居高不下,造成了该片电网供电质量下降,用电设备发热增加,电网线损增加,使得该区的配变发热严重,严重影响其使用寿命。
因此我们对非线性用电设备产生的谐波必须进行治理,使谐波分量不超过国家标准。
第一章 基础概念1.1 电力系统的组成电力系统是由发电、输电、用电三部分组成。
其中过程为发电厂发电经升压变压器升压并网,再由输电网络输送的各个变电站,变电站进行降压后输送给各个用户,用户经过再一次降压后给用电设备供电。
主要设备为发电机、升压变压器、输电网络、降压变压器、用电设备及二次保护系等组成。
发电机的电压等级一般为6KV 、10KV ,输电网络为110KV 、220KV 、500KV ,配电网络为10KV 、35KV ,用电设备一般为380V 、220V 。
我国电力系统采用三相50HZ 交流供电。
1.2 功率的概念在供电系统中,通常总是希望交流电压和交流电流时正弦波形(不含有谐波的情况下),正如电压为:()ωt U t U sin 2=式中 U ------电压有效值ω--------角频率f πω2=f ---------频率 (50HZ) 正弦电压施加在线性无源负载上如电阻、电容、电感上时,其电流的表达式为:()()ϕ-=ωt I t I sin 2I --------电流有效值φ--------相位角 电压和电流的关系从相位图上看如:(绿色为电压,红色为电流)电流相位角φ>0时,为电流滞后电压,负载呈现为感性(如电动机)电流相位角φ<0时,为电流滞后电压,负载呈现为容性(如无功补偿器)视在功率为: UI S = (KV A )有功功率为:ϕcos UI P = (KW)无功功率为:ϕsin UI Q = (Kvar )在正弦交流电路中,有功功率P 是用来做功的,是负载消耗掉的真正的功率。
谐波抑制与无功功率补偿PPT课件
P UI cos ,
1
1
Q UI sin ,
1
1
1
S UI
U I2 2
U
2
I
,
1
h2 h
D
S2 P2 Q2
U I
2
2
1
h2 h
16
一、谐波的基本概念、产生与危害
根据传统定义,有
P U 1cIo 1 s I1co s 1 cos S UII 1 1 TH 2 D 1 i
4
一、谐波的基本概念、产生与危害
i(t)
非线性电阻
u (t ) u i
图1-1 非线性电阻引起的电流畸变
5
一、谐波的基本概念、产生与危害
任何周期性的畸变波形都可用正弦波 形的和表示,如图1-2所示。也就是说, 当畸变波形的每个周期都相同时,则该波 形可用一系列频率为基波频率整数倍的理 想正弦波形的和来表示。其中,频率为基 波频率整数倍的分量称为谐波,而一系列 正弦波形的和称为傅里叶级数。
电能质量专题讲座
电力系统谐波抑制与无功功率补偿
1
标题添加
点击此处输入相 关文本内容
前言
点击此处输入 相关文本内容
标题添加
点击此处输入相 关文本内容
点击此处输入 相关文本内容
内容提要
一、谐波的基本概念、产生与危害 二、谐波谐振与放大 三、电力系统谐波抑制与无功功率补偿 四、无源与有源混合补偿技术
h —— 谐波次数;
U h 、 I h — — 分 别 为 第h 次 谐 波 电 压 和 电 流 的 有 效 值 , V ,A ; h 、 h — — 分 别 为 第h 次 谐 波 电 压 和 电 流 的 初 相 角 , ra d ;
电力电子技术与谐波抑制、无功功率补偿技术研究综述
2谐波的危害和无功功率的影 响
【 关键词 】电力电子 谐 波抑 制 无功功率
3 . 2 无 功 功 率 补偿 的 现状
电子 电力 技术 中 ,负 载 、电抗器 以及变 在多 数 的工程供 电系统 中,通常 采用 并 压器 等电子电力装置由于采用相控方式 ,在工 联 电容器的方法到达补偿无功功率、提高功率 作环境 中,不仅要消耗大量的无功功率 ,还要 因数 的目的 ,并联 电容器补偿按照安装位置的 电子 电力技 术作 为二 十一 世 纪最重 要 的 产生谐 波污 染,我们首先分析一下谐波污染带 不 同可 以分 为 三 种 方 式 :一 种 是 集 中补 偿 ,就 来 的危 害 以及 无功 功 率 的 影 响 。 两大 技术之一 ,不仅要求人们高效合理 的使用 是把一组 电容器集 中安装在母线上 ,提高功率 现有 的电力 资源 ,而且要求利用现有的 电力资 2 . 1谐 波 的危 害 因 数 ,减 少 无 功 损 耗 ;一 种 是分 区 补偿 ,就 是 源获得最大 的经济 收益,可见电子 电力技术推 将 电容 器 组 分 别 安 装 在对 应 的 区 域 母 线 上 , 虽 动着现代 电力 系统 的发展 。然而电子电力技术 谐 波危 害大 致可 以分 为 四类 ,产 生 附加 然 无 功 功 率 补 偿 效 果 明 显 ,但 是 较 集 中 补 偿 , 在推动 电力系统发展 的同时 ,电子 电力 装置设 谐波损耗 ,谐 波通过令 电子电力设 备产生额外 分区补偿的补偿区域变小 ,具有局限性 ;一种 备成为最主要 的谐波源 的来 源,与此同时又消 的谐波损耗 ,来达 到降低供 电设备 和用电设备 是就地补偿 ,就是将电容器组安装在负载设备 耗无功功率 ,电子 电力装置产生 的谐 波污染严 的使用效率 的目的;影响设 备正常工作 ,谐波 邻近处 ,达到就近补偿的效果 ,这种补偿方案 重影响 电子 电力技术 的发展 ,所 以使谐 波问题 污染可 以引起过 电流或过 电压 ,从而使 电子电 虽 然 提 高 功 率 因 数 ,改 善 电压 质 量 ,但 是 由 于 以及无功功率得到解决 ,成为 当今社会研 究电 力设备 严重受热 , 缩短设备 的使用 寿命 ;引起 电容器分散安装 ,导致维护 工作量变大 。 子电力技术的工作人员急需完成的工作。 谐波放大 ,谐波在 引起公用 的局部 电网谐 波变 综合 全文 ,本文 通过 首先对 电子 电力 的 大 ,甚 至 会 产 生 串联 谐 振 和 并联 谐 振 , 从 而 引 应用状况进行简单描述 ,引出谐波污染的危害 1在 电力系统中电子 电力技术 的应运现状 起 电子 电力设备 的损伤甚 至发生安 全事故;导 以及无功功率的影响 ,进而通过阐述我国谐波 电力系 统 中 电子 电力 技术 应运 广 泛 ,其 致 自动装置和继 电保护 的拒动作 或误动作 。谐 抑制和无功功率补偿技术的现状 ,表明对谐 波 应用在 电力 系统各 个不同等级的 电压 中均有分 波污染不仅会影响 电子 电力设备 的正常运 行, 抑 制 技 术 以 及 无 功 功 率 补 偿 所做 的研 究 ,在保 布 ,尤其半导 体设 备 比较多 ,可 以应用在 日常 缩短其使用寿命 ,而且对 电子 电力 系统 附近 的 证电子电力技术带给人们便利的同时,最 大程 如通讯工具 、 计算机设备造成 影响, 生 活 中 , 比如 家用 电器 的 开 关 电源 ,手 机 电池 精密仪器 , 度的降低谐 波污染 和无功功率给工业生产 以及 降低仪器的精密度 ,由此可见谐波污染影 响面 充 电器 ,还 有 在直 流 输 电 过 程 中的 换 流 器 以及 人 类 生 活 带 来 的 不便 , 更安 全合 理 的使 用 电子 变压器 ;也 可以应 用在工业生产 中,比如调压 广 ,影 响 力 大 ,我 们 必 须 对 此 采 取 措 施 加 以控 电 力 技术 。 制。 器 、变 频 器 、整 流 器 等 。 静止无功补偿器 ,在用新型的 固态开关 , 2 . 2无功功率的影响 参考 文献 其显著特点 是晶闸管作为基本元件 ,代替 了机 [ 1 ]王明全 .带谐 波抑制 的无功补偿理论 分析 械开关 的基础上 ,用控 制电容器 和控制 电抗器 关于无功功率的影响 ,我们 也可以大致分 及设计应 用 [ J ] . 建筑电气 , 2 O 1 3 ( O 4 ) . 的方 式 改善 输 电系统 的导 纳功 能 ,具 有周 期 为四类 ,电子 电力设备 以及 电路损耗增大 ,无 [ 2 ]高飞 .油 田 电力 系统无 功 功率 补偿 [ J ] . 短、速度快的特点 。可控硅控制 空芯 电抗器 型 功功 率 增 大 ,也 就 意 味 着 总 电流 增 大 ,从 而导 油 气 田地 面 工程 , 2 O 1 2 ( 1 0 ) . ( S VC)作为静止无功补偿器主要 四种形 式其 致线路、设 备的损耗 ;变压器压降增加 ,导致 [ 3 ]商 红 桃 .并 联 混 合 型 有 源 电 力 滤 波 中的一种 , 因其具有运行可靠 、 反应灵敏迅速 、 电网电压上 下波动变大 ,可能会导致安全事故 器 的研 究 与参 数 设 计 … . 计 算 机 仿 使 用范围广 、价格便宜等优 良特性 ,而得 到工 的发生 ;无功波动会引起 电压波动 ,如果无功 真 , 2 O 1 2 ( 1 1 ) . 业发达国家的大力生产应用和推广 ,成为 发展 负载具有冲击性将会导致 电压剧烈性 的波动 ; 的主流 形式 ,而且预计 S VC不仅在 工业生产 还有就是无功功率的增加将会导致 电子 电力设 作者简介 方面 ,更是在输 电和配 电领域将有更大 的应用 备以及测量 仪表的规格变大。 陈起 良 ( 1 9 7 7 一) ,男 ,汉 族 ,吉林 省 白 山 市人 和 发展 。 无论 是谐 波污 染还 是无 功功 率 ,都 很大 吉林 省 林 业技 师 学 院教 师 ,讲 师 。研 究 方 向 : 高压 直 流 电 ( HVDC)技 术 ,所有 国 家 程度的影响 电子 电力设备 的正常运行 ,严重 的 电子 技 术方 面教 学 。 HVDC 技 术 工 程 已多 达 5 0多 个 ,主 要 应 用 在 还 会 危 及 人 们 的 安 全 ,所 以下 面 具 有 针 对 性 探 远 距离、大容量的输 电工程 ,因其具有一 些交 讨下关于对 谐波的抑制方法 ,还有对无功功率 作者单位 流 电 所 没 有 的 特 点 ,所 以对 远 距 离 大 容 量 的 输 的 补偿 。 吉林省林业技 师学院 吉林省白 山市 1 3 4 7 0 0 电工程 来说 ,选 择 H VDC技术 更合 理 ,更 经
谐波抑制和无功功率补偿(王兆安)-第八章
第8章高功率因数变流器第4章、第5章和第7章论述的都是设置补偿装置来补偿无功功率和谐波。
对于作为主要谐波源且功率因数很低的整流器来说,抑制谐波和提高功率因数的另一种方法就是对整流器本身进行改进,使其尽量不产生谐波且电流和电压同相位。
这种整流器称为高功率因数变流器或高功率因数整流器[165]。
当功率因数近似为1时可称为单位功率因数变流器。
与设置补偿装置来补偿谐波和无功功率相比,在某种意义上说,本章介绍的改进变流器自身性能的方法是一种更为积极的方法。
采用整流器的多重化来减少谐波的方法是一种传统方法。
用这种方法构成的整流器还不能称之为高功率因数整流器,但是它对减少谐波是很有效的,并因而也使功率因数有所提高,所以在本章加以介绍。
这种方法目前仍在广泛应用。
采用全控型开关器件构成的PWM整流器功率因数可接近1,已在某些领域获得应用,这种电路适用于中等容量的整流器。
带斩波器的二极管整流电路也可得到接近1的功率因数,适用于小功率范围,已在各种开关电源中获得了广泛的应用。
此外,一种新型的矩阵式变频电路正在受到人们的关注。
这种变频器中没有中间直流环节,属于直接变频器,它也是一种高功率因数变流器。
8.1 整流电路的多重化和自换相整流电路将几个桥式整流电路多重联结可以减少输入电流谐波,采用自换相整流电路可以提高位移因数。
此外,在晶闸管多重整流电路中采用顺序控制的方法也可提高功率因数。
如把上述方法配合使用,会产生更好的效果。
8.1.1 移相多重联结[101]整流电路的多重联结有并联多重联结和串联多重联结。
在采用并联多重联结时,需要使用平衡电抗器来平衡各组整流器的电流。
对于交流输入电流来说,采用这两种多重联结方式的效果是相同的,因此这里只叙述串联多重联结时的情况。
采用多重联结不仅可以减少交流输入电流的谐波,同时也可减小直流输出电压中的谐波幅值并提高纹波频率,因而可减小平波电抗器。
为了简化分析,下面的论述均不考虑变压器漏抗引起的重叠角,并假设整流变压器各绕组的线电压之比为1:1。
谐波抑制和无功功率补偿_第五章
第5章静止无功补偿装置本文第4章中介绍的无功补偿电容器是传统的无功补偿装置,其阻抗是固定的,不能跟踪负荷无功需求的变化,也就是不能实现对无功功率的动态补偿。
而随着电力系统的发展,对无功功率进行快速动态补偿的需求越来越大。
传统的无功功率动态补偿装置是同步调相机(Synchronous Condenser,缩写为SC)。
它是专门用来产生无功功率的同步电机,在过激磁或欠激磁的不同情况下,可以分别发出不同大小的容性或感性无功功率。
自二、三十年代以来的几十年中,同步调相机在电力系统无功功率控制中一度发挥着主要作用。
然而,由于它是旋转电机,因此损耗和噪声都较大,运行维护复杂,而且响应速度慢,在很多情况下已无法适应快速无功功率控制的要求。
所以七十年代以来,同步调相机开始逐渐被静止型无功补偿装置(Static Var Compensator,缩写为SVC)所取代,目前有些国家甚至已不再使用同步调相机。
早期的静止无功补偿装置是饱和电抗器(Saturated Reactor,缩写为SR)型的。
1967年,英国GEC公司制成了世界上第一批饱和电抗器型静止无功补偿装置。
此后,各国厂家纷纷推出各自的产品。
饱和电抗器与同步调相机相比,具有静止型的优点,响应速度快;但是由于其铁芯需磁化到饱和状态,因而损耗和噪声都很大,而且存在非线性电路的一些特殊问题,又不能分相调节以补偿负荷的不平衡,所以未能占据静止无功补偿装置的主流。
电力电子技术的发展及其在电力系统中的应用,将使用晶闸管器件的静止无功补偿装置推上了电力系统无功功率控制的舞台。
1977年美国GE公司首次在实际电力系统中演示运行了其使用晶闸管的静补装置。
1978年,在美国电力研究院(Electric Power Research Institute)的支持下,西屋电气公司(Westinghouse Electric167Corp.)制造的使用晶闸管的静补装置投入实际运行。
随后,世界各大电气公司都竞相推出了各具特点的系列产品。
低压柜无功功率补偿装置
低压柜无功功率补偿装置【摘要】低压柜无功功率补偿装置在电力系统中扮演着重要角色。
它能够实现无功功率的补偿,提高电网的质量,减少电能的损耗,同时也能够减少环境污染。
本文从基本原理、分类、主要组成部分、安装调试以及效果评估等方面对低压柜无功功率补偿装置进行了详细介绍。
通过该装置的应用,可以有效改善电力系统的稳定性和可靠性,提高电能利用率,降低用电成本。
未来,低压柜无功功率补偿装置的发展趋势将更加智能化和高效化,为电力系统的发展和节能减排做出更大的贡献。
低压柜无功功率补偿装置在电力系统中具有重要作用,对提高电网质量和实现节能减排有着积极的促进作用。
【关键词】低压柜,无功功率补偿装置,电网质量,节能减排,基本原理,分类,组成部分,安装与调试,效果评估,发展趋势1. 引言1.1 低压柜无功功率补偿装置的重要性低压柜无功功率补偿装置是一种用于改善电网质量、提高电能利用效率的重要设备。
在现代工业生产中,电力系统中存在大量的电感性负荷,这些负荷会导致电网中的无功功率增加,从而影响电网的稳定运行和设备的正常工作。
低压柜无功功率补偿装置通过补偿电网中的无功功率,可以降低系统的无功损耗,改善电网的功率因数,提高电网的负载能力和稳定性。
低压柜无功功率补偿装置还能有效提高电力系统的能源利用效率,减少能源消耗和电力损耗,降低企业的用电成本。
随着我国能源资源日益紧张和环境污染日益严重,低压柜无功功率补偿装置的重要性日益凸显。
通过合理配置和运用低压柜无功功率补偿装置,可以有效提高电网的质量,减少供电设备的运行成本,降低环保排放,实现能源的可持续利用。
低压柜无功功率补偿装置在电力系统中具有非常重要的作用,不仅可以提高电网的质量和稳定性,还可以降低企业的用电成本,减少环保排放。
加强对低压柜无功功率补偿装置的研究和应用,对于推动电力系统的升级改造、实现可持续发展具有重要的意义。
1.2 低压柜无功功率补偿装置的作用1. 改善电网质量:在电力系统中,过多的无功功率会导致电网电压波动、谐波扩散等问题,影响电力系统的稳定性和可靠性。
谐波抑制和无功功率补偿
谐波抑制和无功功率补偿有关谐波的数学分析早在18世纪和19世纪已经有了良好的基础,傅里叶等人提出的谐波分析方法至今仍被广泛应用。
电力系统的谐波问题在20年代和30年代就引起了人们的注意,可见在当时,人们就已经注意到随着电力电子的发展,谐波的问题就越来越明显。
五六十年代,由于高电压直流输电技术的发展,人们对变流器引起的电力系统谐波问题开始了研究.七十年代以来,由于电力电子技术的飞速发展,各种电力电子装置在电力系统中应用,以及在工业、交通及家庭中的应用日益广泛,谐波的危害也越来越严重。
为了解决电力电子装置和其它谐波源的谐波污染问题,目前的方案有两种。
其一是装设补偿装置,其二是对电力电子装置本身进行改造,使其不产生谐波。
本文所研究的是第一个方案,传统的装置补偿方式就是设置LC滤波器,这种方法既可补偿谐波,也可补偿无功功率,且结构简单,其缺点是补偿时易和系统发生串、并联谐振,导致谐波电流放大,使装置损坏。
另外LC滤波器只能补偿固定频率的谐波,且补偿效果不理想,但目前国内仍广泛应用.目前谐波抑制的一个重要趋势是采用有源电力滤波器(Active Power Filter APF)基本思想是在本世纪三十年代形成的。
八十年代以后,由于大中功率全控型半导体器件的成熟,脉冲宽度调制(PWM)控制技术的进步以及基于瞬时无功功率理论的谐波电流瞬时检测方法的提出,有源电力滤波器得到了迅速发展,在国外已经进入实际应用阶段,在国内也进入研究阶段。
第二节谐波和无功功率的产生和危害1.2.1谐波的产生在工业和生活用电负载中,阻感负载占有相当大的比例,异步电动机、变压器、荧光灯等都是典型的阻感负载。
其中异步电动机和变压器所消耗的无功功率在电力系统中所提供的无功功率占有很高的比例,同时电抗器和架空线消耗一些无功功率。
阻感负载必须消耗无功功率才能工作,这是其本身性质决定的。
公共电网的谐波源是各种电力电子装置、变压器、发电机、电弧炉和荧光灯。
低压配电系统的谐波分析及其抑制方法 魏昭杰
低压配电系统的谐波分析及其抑制方法魏昭杰摘要:谐波严重危害电气系统的安全性与稳定性,还会增加额外的电能损耗,缩短设备电气寿命,对低压配电系统的电能质量造成严重污染,影响功率因数,就会导致配电系统的电压以及电流产生波形畸变,导致配电质量变差,因此为了保证电力质量,必须采取有效的措施做好低压配电系统谐波的抑制。
本文分析了低压配电系统谐波的危害,并阐述了抑制谐波的重要性以及抑制谐波的有效措施。
关键词:低压;配电系统;谐波;抑制随着我国经济的快速发展,低压配电系统也出现了飞跃发展,但是越来越多的非线性用电设备的使用在低压用户端,导致低压配电系统产生了大量的谐波污染,带来了很多的危害,因而必须加强谐波的抑制,提高设备的利用率,并且在降低运行成本的同时,保证其运行的可靠性。
一、谐波概述在供电系统提供的电能质量比较理想的情况下,通过负荷的交流电波形应该是标准的正弦波。
但是,由于大量的非线性负荷设备应用于电力系统中,实际的交流电波形往往会发生畸变,成为不规则波形。
测得的交流电波形就是一种非正弦的周期波。
利用电流的叠加原理,对一个非正弦的畸变电流波形作傅立叶变换,可分解为无穷多个正弦量相叠加的形式。
其中频率与工频相同的分量称为基波,还会得到一系列频率大于电力系统基波频率的正弦分量,这些频率较高分量称为谐波。
谐波的频率为基波频率的整数倍数,所以,谐波也常被称为高次谐波。
二、谐波的危害谐波对于配电系统以及配电系统所供电的用电设备都是十分有害的,谐波对配电系统的污染和影响,在很多方面与污水对水源的影响很相似,是对环境的一种污染。
谐波对配电系统产生影响,有些是表面的、直观的、短暂的,但更多的影响是潜在的、间接的、累积的。
后者所产生的影响,是一种不易察觉的危害,往往成为配电系统安全运行的重大隐患。
谐波污染及其影响和危害,主要表现在以下几个方面:1)电源波形畸变,导致电能质量降低。
2)谐波造成的损失:由于谐波是以发热的形式被用电设备消耗掉,所以,谐波会造成配电系统的功率因数降低,增加无功电能的损耗。
电力电子系统的无功功率补偿与谐波抑制研究
电
文 章 编 号 : 1 8 4 (0 7 6—05 —0 0 % 82 20 )0 0 —7 O9 2
电力 电子 系统 的无功 功 率 补偿 与谐 波 抑 制研 究
赵小 皓 ,冯 晓云 ,王利 军
( 南交通 大 学 电气工程 学 院 , 四川 成都 6 0 3 ) 西 10 1
摘 要 对 电力 电子系统 的无功功率与谐波抑制方法进行 分析 。包括谐 波的产生 、谐波和无功 功率 的危 害 、谐
化 的无功 进行 补偿 。 1 谐波和 无功 功率[, ]
^ — 万一 一CS l IO o l s 式 中 cs 为位 移 因数 ;v 基 波 因数 , v 】, o 】 为 =,/ 。 2 并 联型 有源 电 力滤 波器 的基 本工作 原 理[ 0 ]
图 1 示为 最 基 本 的有 源 电力 滤 波 器 系 统 构成 的 所 原理 图 。图 中 E 表示 交流 电源 ,负 载 为谐波 源 ,产生 谐波 并 消耗 无功 。有 源 电 力滤 波 器 系 统 由两 大 部 分组 成 ,即指 令 电流运 算 电路 和 补偿 电 流发 生 电 路 ( 电 由 流跟踪 控 制 电路 、驱 动 电路 和 主 电路 3个 部 分 构成 ) 。 其 中指令 电流 运算 电路 的核 心 是 检 测 出补偿 对 象 电流
维普资讯
第 2 卷第 6 7 期
2பைடு நூலகம்0 0 7年 l 月 2
铁 道 机 车 车 辆
RA I A I C0M( I I Y D 1 VE & CAR
Vo . 7 No. 12 6 De c. 砌
0
襄路 铁 供
p 《 岱 岱
对周期 性 非正 弦 电 量 进行 傅 立 叶级 数 分 解 ,除 了 得 到与 电网基 波频 率 相 同 的 分量 ,还 得 到一 系列 大 于 电网基波 频率 的 分量 ,这 部分 电量 称 为 谐 波 。谐 波 实 际上 是一种 干 扰量 ,使 电 网受 到 “ 污染 ” 。谐波 主要 由 谐 波 电流源产 生 ,当正 弦基 波 电压 施 加 于非 线 性 设 备 时 ,设备 吸收 的 电流 与施 加 的 电压 波 形 不 同 ,电流 因 而发 生 了畸变 ,由于 负 荷 与 电 网相 连 ,故 谐 波 电流 注 入 到电 网 中,这些设 备就 成 了电 力系统 的谐 波 源 。 在 正弦 电路 中 ,电路 的有 功 功 率 、无 功 功 率 、视
谐波抑制和无功功率补偿技术研究
合 型静止 补偿 器 中 T R 的 容 量 只需 在对 消那 组 C
固定 电容 的容性 无功 后 能满 足对 感性 无功 的要求 即可 , 而不 必像 F C+TC R型 补 偿 器 那 样 要 能 在
对 消 全部并 联 电容器 的容 性无 功后 能 满足 对感 性
大, L 使 C滤 波 器过 载 甚 至 烧毁 . 2 只能 补偿 固 ()
与 T R 相 比, C 的缺 点 是 不 能 连续 调 节 C TS 无功 功率 , 但它 具 有 运 行 时不 产 生谐 波 而且 损 耗
较小 的优 点. 1 3 3 静 止 无 功 发 生 器 ( VG) S .. S VG 的基 本 原理 就是将 自换 相桥 式 电路通 过 电抗 器或者直 接 并联在 电 网上 , 当地 调 节 桥 式 电路 交 流侧 输 出 适
L C滤波器 是 补 偿 谐 波 的传 统 方 法 , 是 当 也
前 补偿谐 波 的最 主 要 手段 . 其优 点 是 既 可补偿 谐
型 的静止 补偿 器 , 者称 为混 合 型静 止补 偿 器. 或 混
波 , 可补 偿 无功 功 率 , 且 结构 简 单. 种方 法 又 而 这
的主要缺 点是 : 1 补偿 特性 受 电网阻抗和 运行状 () 态 的 影 响 , 和 系统 发 生并 联谐 振 , 易 导致 谐 波 放
Nov O1 .2 1
文 章 编 号 :1 7 —9X(0 10 -0 60 6 26 1 2 1 )60 4・5
谐 波抑 制 和 无 功 功 率补偿 技 术研 究
陈善 坚
( 东 电 网公 司 禅 城 供 电局 , 东 佛 山 5 8 0 ) 广 广 20 0
摘
要: 电力 电子 装 置 的广 泛 应 用 使 电网 的谐 波 污 染 和 低 功 率 因 数 问 题 日益 严 重 , 响 了供 电 的 质 量 . 文 把 影 本
无功补偿对电力系统谐波的抑制与消除
无功补偿对电力系统谐波的抑制与消除无功补偿是电力系统中重要的调节手段,它可以通过改变功率因数,实现对电力系统的性能改善和谐波的抑制与消除。
本文将探讨无功补偿在电力系统中对谐波的抑制与消除的作用。
1. 无功补偿技术概述无功补偿是通过在电力系统中引入特定的电气设备,控制并补偿系统中的无功功率,以提高功率因数。
常见的无功补偿装置包括静态无功补偿装置(SVC)、无功补偿容器、静态同步补偿器(STATCOM)等。
这些装置能够实现对电力系统中谐波的抑制与消除,并提高系统的稳定性和可靠性。
2. 无功补偿对谐波的抑制无功补偿装置通过调节电压和电流的相位差或幅值,实现对电力系统谐波的抑制。
举例来说,无功补偿容器可以通过改变无功功率的补偿方式,减小电流对谐波的响应,从而达到谐波的抑制效果。
同时,无功补偿装置还可以在电力系统中引入一定的阻抗,限制谐波电流的流动,减少谐波的传播。
3. 无功补偿对谐波的消除在电力系统中,谐波的消除更加注重对谐波电流的削减。
无功补偿装置可以通过控制电流的相位差和幅值,实现对谐波电流的消除。
例如,STATCOM可以通过快速响应电流需求的变化,将电流调整到与电压同频的相位差,从而消除谐波电流的影响。
此外,无功补偿装置还可以引入谐波滤波器,对特定频率的谐波进行滤波,以实现谐波的消除。
4. 无功补偿技术的应用案例无功补偿技术已经在电力系统中得到广泛应用。
例如,某电厂的无功补偿装置通过控制电流的相位差和幅值,成功地抑制了电力系统中谐波的产生,在提高系统性能的同时保证了供电质量。
另外,某城市的配电网通过引入无功补偿容器,实现了对谐波的消除,有效降低了系统的谐波污染。
5. 无功补偿技术的发展趋势随着电力系统的发展,对无功补偿技术的要求也越来越高。
未来的无功补偿技术将更加注重对谐波的精确抑制和消除。
新型的无功补偿装置将采用先进的控制算法和高效的电力电子器件,以实现对电力系统谐波的更加精确的控制。
综上所述,无功补偿对电力系统谐波的抑制与消除起到了重要作用。
低压电网无功功率补偿与谐波抑制
偿 柜谐 波测试情 况
2 电能 质量 国家标 准 .1
在理想状况下 ,电压波形应是正弦波 ,但由于 电力系统中存在有大量非线性阻抗特性 的供用电设
备 ,这些 设备 向公 用 电网注 入谐 波 电流或 在公用 电
网中产生谐波电压 ,称为谐波源。谐波源使得实际 的电压波形偏离正弦波 ,这种现象称为电压正弦波 形畸变。电压波形畸变的程度用电压正弦波畸变率 来衡量 ,电压谐波畸变率以各次谐波电压的均方根 值与基波电压有效值之比的百分数来表示 。公用电
sr e o iigwi e p e o d s ci d c mbnn t t 岫c o 。G o u b hh 0 sgv .t e c oce o c Vem t n u i ni i  ̄ o t . h is fe h m r i nt o .
Ke r s ra t e p w r o e s t n a mo i s p rs in o t l r a a i r e co ;p oe t e ee n y wO d : e ci o e mp n ai ;h r nc u p e s ;c nr l ;c p ct ;ra tr r t i l v c o o oe o cv me t
维普资讯
《 铝加1) -
科苑论坛
20 N2 06 a 总第 17 6 期
低压 电网无功功 率补偿 与谐波抑制
王春梅
( 新疆众和股份有 限公 司.新疆 乌鲁木齐 80 1) 303
摘要 :结合实践对低压 电网的无 功补偿 和谐 波治理技术进行 了论述 , 并对补偿装 置的选择 提出 了建议。
在铝箔轧机 电容器补偿柜未投入的情况下,测
试 电压 、电流 波形 ,其 电压 波形 、电流波 形 分别 如 图2 、图 3 ,测 试数 据 如表 2 。
无功补偿和谐波治理基本原理和方法
无功补偿和谐波治理基本原理和方法无功补偿和谐波治理是电力系统中的重要技术手段,对保障电力系统的稳定运行和优化电能质量具有重要作用。
本文将就无功补偿和谐波治理的基本原理和方法进行阐述。
一、无功补偿的基本原理和方法无功补偿是指通过在电力系统中加入一定的无功功率,以调节系统功率因数,提高电力系统的功率因数或者改善电力负载的无功状态,从而减小无功功率的损耗和电力负荷的无功波动。
无功补偿可以分为静态无功补偿和动态无功补偿两种形式。
静态无功补偿一般采用的是电容器或者电感器进行补偿。
当电力系统中存在较多的感性负载时,会导致系统的功率因数较低,造成无功功率的浪费。
此时可以通过并联连接电容器,来产生与感性负载相抵消的电感负载,从而提高整个系统的功率因数。
同样的,当电力系统中存在较多的容性负载时,可以通过串联连接电感器进行补偿。
动态无功补偿主要采用的是无功定子励磁方式,即在电力系统中加入特定的功率电子器件和控制策略,通过动态调节电力系统的功率因数,实现无功功率的补偿和优化。
常用的动态无功补偿设备有STATCOM(静态同步补偿器)、SVC(静态无功补偿装置)和SVG(静态无功发生器)等。
二、谐波治理的基本原理和方法谐波是指电力系统中频率是整数倍关系的波动,一般表现为电压和电流的波形畸变。
谐波问题会对电力系统的安全稳定运行产生不良影响,并且会给电力设备带来电力损耗、发热和振动等问题。
谐波治理的基本原理是通过采取一定的措施,减小电力系统中谐波的水平,提高电能质量和设备的可靠性。
常见的谐波治理方法包括滤波、变压器设计、谐波抑制器和谐波发生器等。
滤波器的作用是通过选择性地吸收特定频率的谐波,以减小谐波的水平,保证电力系统的正常运行。
根据电力系统中谐波的特点,滤波器可以分为谐波电流滤波器和谐波电压滤波器。
变压器设计也是一种常见的谐波治理方法。
通过在变压器中加入一定的谐波制约器件和调整变压器参数,可以减小电力系统中谐波的水平。
此外,还可以通过调整电力系统的耦合方式和变压器的接线方式,来降低谐波水平。
浅析低压配电线路无功补偿装置谐波治理技术
浅析低压配电线路无功补偿装置谐波治理技术摘要:本文主要研究低压配电线路无功补偿装置谐波治理技术,从谐波对低压配电线路造成的不良影响;目前市面上出现的无功补偿装置;无功补偿装置的类型和特点;运用无功补偿装置治理低压配电网谐波需要注意的问题;运用滤波器治理谐波,将线路中的谐波有效过滤五个方面展开讨论。
希望能为关注此话题的同行提供参考意见。
关键词:谐波;无功补偿装置;并联混合型;谐波治理技术引言当下人们的用电需求与日俱增,对电力供电系统提出了更高的供电要求。
但是配电系统在运营的过程中仍然存在着一些问题,谐波的存在就是问题之一。
谐波会对电力系统的设备造成一定影响,这些设备会在谐波的作用下性能退化、寿命减少。
所以如何有效解决电力系统的谐波问题是值得深入研究的课题。
1谐波对低压配电线路造成的不良影响如果在低压配电线路中存在谐波电流,线路中就会发生集肤效应,还会发生有功功率损耗的不良情况。
此时谐波的电阻就会变大,线路上损耗的电流就会随之增大。
也就是说谐波会影响低压配电线路的运行效率,会降低供电的质量。
在低压线路中,通过中性线的电流不大,一般情况下,都会使用比较细的线。
如果其中存在着大量的谐波,线路的绝缘性能就会明显降低,进而发生线路短路的情况,如果没有及时发现,就有可能发生火灾事故。
此外,谐波会对电容器的电容量产生一定的破坏作用。
如果在线路中出现了谐波电压,电容器的温度就会持续升高,当温度上升至一定的高度,超过电容器所能承受的极限温度,此时电容器就会爆炸,这会给电力系统带来巨大的经济损失。
另外电容器在谐波的作用下,会发生谐波谐振,这会对电网的正常运行产生影响。
如图1所示为检测到的多种谐波的特征曲线。
图1多种谐波特征表示图2目前市面上出现的无功补偿装置谐波的存在会对低压配电网的运行产生不良影响,会严重破坏设备的功能,也会降低设备的使用年限。
当下我国科学技术获得了良好发展,科学技术水平在不断提高。
供电企业引进先进的科学技术,让配电网的运行更加稳定,也增加了配电网运行的安全性能。
低压无功补偿器参数
低压无功补偿器参数低压无功补偿器是一种用于改善电力系统功率因数的设备,其主要作用是通过补偿电路中的无功功率,提高电力系统的功率因数,从而提高电力系统的效率和稳定性。
低压无功补偿器的参数是其性能和功能的关键,下面将对低压无功补偿器参数的主要内容进行展开。
1. 额定电压低压无功补偿器的额定电压是指其设计和制造时所规定的电压值,一般为220V或380V。
在实际应用中,低压无功补偿器的额定电压应与电力系统的电压等级相匹配,以确保其正常运行和安全使用。
2. 额定容量低压无功补偿器的额定容量是指其设计和制造时所规定的功率容量,一般以千伏安(kVA)为单位。
低压无功补偿器的额定容量应根据电力系统的负载情况和无功功率的大小来确定,以确保其能够满足电力系统的需求。
3. 功率因数低压无功补偿器的功率因数是指其能够补偿的无功功率与有功功率之比,一般为0.95或以上。
低压无功补偿器的功率因数应根据电力系统的功率因数要求和负载情况来确定,以确保其能够有效地提高电力系统的功率因数。
4. 谐波抑制能力低压无功补偿器的谐波抑制能力是指其能够抑制电力系统中谐波电流的能力,一般以总谐波畸变率(THD)为指标。
低压无功补偿器的谐波抑制能力应根据电力系统中谐波电流的大小和频率来确定,以确保其能够有效地抑制谐波电流的影响。
5. 控制方式低压无功补偿器的控制方式是指其控制电路的设计和实现方式,一般有手动控制、自动控制和远程控制等方式。
低压无功补偿器的控制方式应根据电力系统的要求和实际应用情况来确定,以确保其能够满足电力系统的需求。
6. 保护功能低压无功补偿器的保护功能是指其能够对电力系统中的故障和异常情况进行保护和处理,一般包括过流保护、过压保护、欠压保护、短路保护等功能。
低压无功补偿器的保护功能应根据电力系统的要求和实际应用情况来确定,以确保其能够有效地保护电力系统的安全和稳定。
综上所述,低压无功补偿器的参数是其性能和功能的关键,其主要内容包括额定电压、额定容量、功率因数、谐波抑制能力、控制方式和保护功能等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
合理 和有效 . 但是 . 这种 电网无功补 偿控 制器 对精度
和实时性要求较高 , 并且控制过程也很复杂 。
新 低 压 无 功 补 偿 控 制 系 统 以 优 化 投 切 控 制 器 硬
抑制方案都是和电容补偿方案结合在一起实施的
1传统低 压无功补偿 的控 制方法
传 统低压无功补偿 的控制 系统 主要 由电容器组 、
因 数 控 制 模 块 以 检 测 电 网 系 统 的 功 率 因数 为 主 要 判
据. 进 而 控 制 电 容 器 组 的工 作 状 况 ; 通 过 模 糊 控 制 模
解 决 方案 . 以满 足 现代 用 电设 备对 低 压 配 电系 统 的供 电 需求 。另 外 . 现 在低 压配 电中谐 波成分 越来 越 多 , 而谐 波 对 配 电系 统 和 用 电设 备 会 产 生 较 大 危 害 .因 此 必 须 充
分 重 视 对 配 电 系统 中谐 波 的抑 制 处 理 . 目前 常 见 谐 波
及 谐 波 的危 害及谐 波 抑制 方案 。 关键 词 : 低压; 无 功功 率补偿 控 制 ; 谐 波 抑 制
L o w Vo l t a g e Re a c a t i o n a n d Har mo n i c Su p p r e s s i o n
串联 电 抗 器 和 投 切 元 件 等 组 合 而 成 。其 工 作 原 理 : 低
件 为控制平 台 , 由信 号检测 模块 、 中央 处理器 和外设
模 块 等 部 分 组 成 中 央处 理 器 是 整 个 控 制 装 置 的 工 作
核心 . 分别与信号检测模块 和外设模块相连 。
新 的 低 压 无 功 补 偿 控 制 方 法 结 合 了 功 率 因 数 控
Ke y wor d s : l o w v o l t a g e ; r e a c t i v e p o we r c o mp e n s a t i o n c o n t r o l ; h a r mo n i c s u p p r e s s i o n
0引 言
作 电压 更 加 稳 定 . 提 高 电 网电 能 的质 量 。 对 于低 压 配 电
传 统补偿方式 主要 适用于 三相 负载基本平 衡 、 补
偿 速度 和 效果 要 求 不 高 的 低 压 配 电 电 网
电网系统 , 通常采用 电容器组作为无功补偿装 置。 随着 近代 自动化控制技术的高速发展 . 对配 电系统的供 电质 量要求越来越高 . 市场需要研发更先进的无功补偿控制
电 力 专 栏
低压 无功功 率补偿 及谐波抑制
张 文 超
( 厦 门 AB B低 压 电 器设备 有 限公 司 , 福建 厦门 3 6 1 0 0 6 ) 摘 要: 介 绍低 压 无功 补偿 传 统控 制 方 法和 新控 制 方 法 , 阐述低 压 无 功补 偿 主要 方式 和 无功 功 率补 偿 的 意义 , 以
对 于 用 电过 程 中 的 无 功 功 率 导 致 的 功 率 损 耗 . 电
量。但是 , 这种控制策略很容易造成反复振荡 的现象 .
尤 其 当 电 网负 载 过 大 时 . 实 际 的补 偿 速 度 和 补 偿 效 果 都 不是 很好 , 可能与系统发生谐振 。
网系统应该提供足够 的无功补偿负荷 .以保 证电网工
2低压 无功补偿控制新方法
目前 国内使 用 比较广 泛 的新 无功 补偿 控制 器是
以无功功率作 为控制指标 的 . 这 种 无 功 补 偿 控 制 器 可 以 直 接 根 据 电 网负 荷 的 大 小 进 行 控 制 。由 于这 种 控 制 方 法 的检 测 目标 和 控 制 目标 是 同 一 物 理 量 . 因 此 更 加
压无 功补偿控制器发 出指令 . 通过 投切元件 控制 电容 器 组 的工作状 态 . 以提高 电网系统 的功率 , 降低 电网
功率 的 损耗 和 提 高 变 压 器 的 利 用 率 传 统 低 压 无 功 补 偿 装 置 的 控 制 算 法 是 一 种 单 一
制 和模糊控制两种控制方式 的优点 ,工作原理 : 功率
ZHANG We n . c h a o
( Xi a me n AB B L o w Vo l t a g e E q u i p me n t C o . , L T D, Xi a me n 3 6 1 0 0 6 , C h i n a )
Ab s t r a c t : T h e t r a d i t i o n a l c o n t r o l me t h o d s a n d n e w c o n t r o l me t h o d s o f l o w v o l t a g e r e a c t i v e c o mp e n s a t i o n a r e i n ro t d u c e d . Th e p r i ma r y me t h o d o f l o w v o l t a g e r e a c t i v e c o mp e n s a t i o n , s i g n i i f c a n c e o f l o w v o l t a g e r e a c t i v e c o mp e n s a t i o n , h a z a r d s o f h r- a mo n i c a n d h a r mo n i c s u p p r e s s i o n s c h e me a r e d i s c u s s e d .
