风机盘管样本

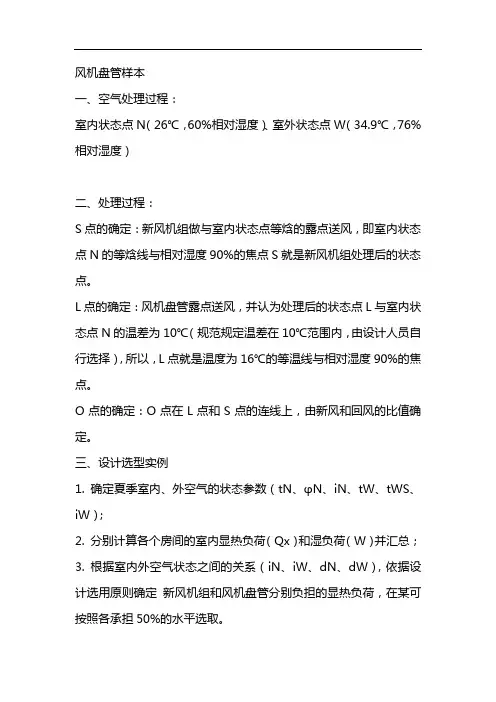

风机盘管样本一、空气处理过程：室内状态点N（26℃，60%相对湿度）、室外状态点W（34.9℃，76%相对湿度）二、处理过程：S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90%的焦点S就是新风机组处理后的状态点。
L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L点就是温度为16℃的等温线与相对湿度90%的焦点。
O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。
三、设计选型实例1. 确定夏季室内、外空气的状态参数（tN、φN、iN、tW、tWS、iW）；2. 分别计算各个房间的室内显热负荷（Qx）和湿负荷（W）并汇总；3. 根据室内外空气状态之间的关系（iN、iW、dN、dW），依据设计选用原则确定新风机组和风机盘管分别负担的显热负荷，在某可按照各承担50%的水平选取。
4.风机盘管干工况运行，则新风系统必须承担室内产生的全部湿（潜热）负荷；在新风除湿的同时，应使新风冷量最大化，并尽可能多地承担室内的显热负荷。
5.选取新风机组的送风温差，可得新风送风温度tO，依据显热负荷承担比例算出新风需要承担的显热负荷，可计算出新风的送风量。
6．根据公式，计算按照消除室内余湿，新风机器露点对应的含湿量dL，校核新风量是否满足除湿和人体卫生要求。
7．已知新风送风温度tO和送风含湿量dO，可得新风送风点的其它状态参数。
沿新风送风状态点等焓线向上与新风室外状态点等含湿量线相交，即为新风间接蒸发制冷段出风状态点。
8．根据不同地区、不同的室内设计参数、不同建筑物和室内条件，选取和校核间接蒸发制冷段效率和直接蒸发制冷段效率及其组合是否满足新风出风状态的要求。
9．统计各个房间所需的新风量，根据所需的新风总量选取新风机组及功能段。
10．按风机盘管承担的显热负荷比例，计算得出风机盘管需要承担的显热负荷数值，参照样本中风机盘管干工况供冷量数据表，选择风机盘管型号和数量。

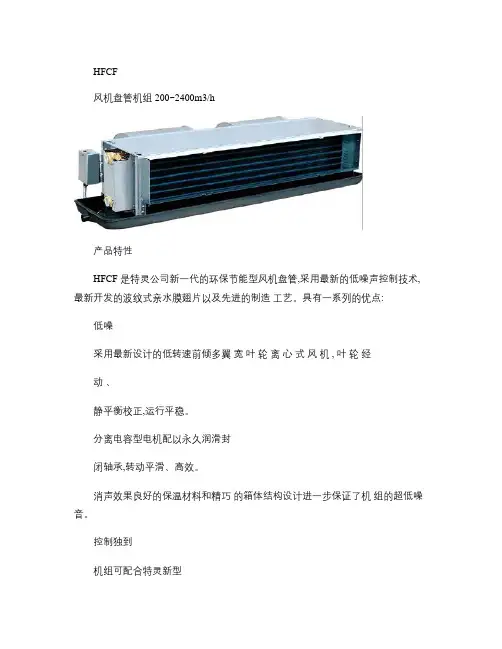

特灵风盘样本_图文.
高速1740 1740 7.34 12.39 145 81 46 44 7.44 12.37 182 127 51 49
中速1290 1290 6.18 10.29 111 52 38 35 0.378 40 6.26 10.27 139 84 44 41 0.383 39低速840 840 4.33 7.68 89 31 27 24 4.68 7.67 112 49 34 32
中速260 260 1.63 2.66 18 9.2 27 25 0.108 10 1.59 2.57 34 25.4 38 35 0.103 12低速190 190 1.21 2.06 15 8.4 23 21 1.18 2.00 29 15 28 26
超低- 380 2.51 3.47 - 13 - 30 2.44 3.37 - 13 - 28
超高- 1140 5.43 7.98 - 65 - 43 5.27 7.74 - 67 - 45
高速1050 1050 4.85 7.56 80 59 43 42 4.59 7.41 95 66 4744
中速730 730 3.88 5.97 61 26 34 31 0.25 58 3.68 5.85 72 46 43 38 0.237 55低速480 480 2.92 4.31 50 17 27 24 2.76 4.21 59 22 35 31
结构设计独特,方便现场盘管安装、变向以及风机叶轮的维护。同时可提供预装的水阀,省工省时,大大减少水阀漏水的可能性。
独有的排水阀设计,便于客户排空盘管内的存水,防止冬季盘管冻裂。
直流调速(选项
直流无刷电机DCBL与传统的AC电机相比,无论在效率、超低速噪音、节能等各方面均具有巨大优势。
开利42CE风盘样本
产品制造公司：上海一冷开利空调设备有限公司通惠空调设备厂 成都开利爱得瑞空调设备有限公司上海 (86-21) 2306 3000 北京 (86-10) 6554 0999 成都 (86-28) 6212 2600 西安 (86-29) 6872 5300 广州 (86-20) 8393 1313 苏州 (86-512) 6288 8120开利42CE风机盘管机组风量: 340~2380m³/h机组规格（风量=机组规格X170m 3/h ）002：2X170=340m 3/h 003：3X170=510m 3/h ......CE ：卧式暗装风机盘管水盘A ：标准水盘B ：长水盘D ：加长不锈钢水盘冷、热盘管排数20：2排冷30：3排冷31：3排冷+1排热机外静压0：12Pa 标准型3：30Pa 带静压型5：50Pa 高静压型注：机组风量订货时如无特殊说明则视为额定风量42 C E 0 0 2 2 0 0 A L 0 A机组接管方向（以面对出风口来区分）L ：左方向R ：右方向客户和电源国内220V-1Ph-50Hz回风箱和过滤器0: 都不配(可缺省)A: 机组带后回风箱B: 机组带底回风箱C: 机组带后回风箱和尼龙网过滤器D: 机组带底回风箱和尼龙网过滤器产品系列42：风机盘管型号说明提供快速、准确的计算机选型程序340～2380 m 3/h风量开利独有的针对风机盘管的选型软件：根据选定的机组型号计算不同工况下的热工性能根据不同的性能要求选择适当的机组型号根据需求选择控制附件输出技术参数和图纸开利在高科技暖通空调及制冷解决方案领域居全球领先地位，由现代空调的发明者开利博士创建，为住宅、商业、零售、运输和食品服务客户提供可持续方案、节能产品以及楼宇自控解决方案。
开利隶属于联合技术建筑及工业系统，联合技术建筑及工业系统是美国联合技术公司（UTC）的业务单元，美国联合技术公司是全球领先的航空航天及楼宇系统行业供应商。
雅士干式风机盘管样本
ISO 14001Certificata No: 04909E10051ROM GB/T 28001Certificata No: 04909S10028ROM型号说明Modelling method结构尺寸Dimensions性能参数Performance Data010319工况修正系数表Performance Correction Factor21规格说明Specification02MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR R AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MAS MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR R AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MAS MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIRMASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR R AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MAS MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR R AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MAS MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR MASTER AIR型号说明 Modelling method规格说明 Specification本系列风机盘管机组有多种型式可供用户选择。

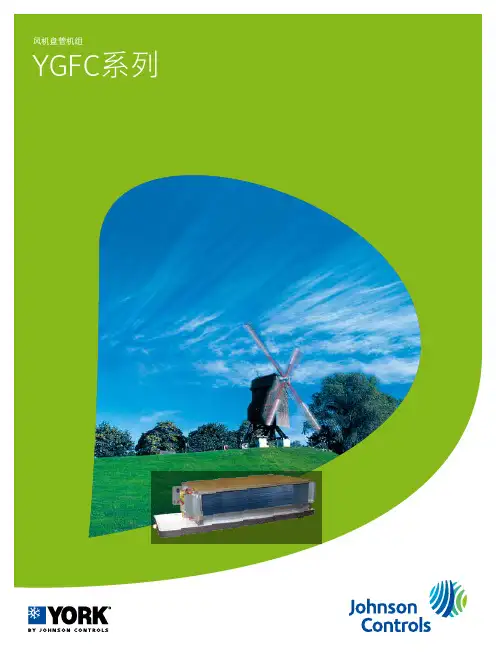

约克YGFC系列风机盘管样本资料
包括日常设备检3机组命名 － YGFC04CC3SEFX-LDGYGFC 风机盘管机组YGFC 系列风机盘管，有吊顶暗装、立式暗装、吊顶明装、立式明装四大系列，每种系列机型均有2排管、3排管、3+1排管可选，各10个型号。
标准工况风量范围从340m³/h 到2400m³/h （高速），供冷范围从2.03~12.94kW ，供热范围从1.63~21.74kW 。
产品型号齐全，更好地满足客户的不同需求。
该产品不仅设计严谨，制造精心；款式新颖，结构先进；性能高效，噪省低，耗电少，安全可靠，而且维修安装方便。
设计特点高能效机组换热器采用优质铜管，配以高效波纹双曲开窗亲水铝翅片，运用先进的机械无伸缩涨管工艺，换热效率高。
配以大风量低噪声风机强化传热，使机组发挥最大的传热效能。
低噪声机组均经过匹配优化，风机经过逐一校验，确保机组宁静高效地工作。
风机采用镀锌钢板制离心式前曲叶轮，低转速，降噪效果好。
无凝露机组凝结水盘为整体冲压一次成型，无焊缝、焊点；难燃型保温材料整体粘贴于水盘，杜绝滴漏水和凝露的现象。
品质保证YGFC 卧式暗装型机组性能通过国家权威试验室国家空调设备质量监督检验中心(NCSA)认证。
安装简单立式暗装风机盘管机组可靠墙安装在窗台下，客户可根据自己的喜好 来装修房间，既舒适又美观。
立式明装风机盘管可根据需要放于房间中的任一位置，造型美观，与家具浑然一体，节省装修材料，美观大方。
吊顶明装风机盘管机组可直接吊装于天花板上，美观大方。
维护方便电机采用进口高精度优质滚珠轴承，无须加油，自行润滑，噪声低，寿命长。
电机中心轴均经调质和表面防腐蚀处理，经久耐用。
VE/CE 型明装机组留有充足的维修空间，方便检修。
灵活应用提供多种选项，满足客户的不同需求。
技术参数表对于VC型机组相应数据需乘以修正系数（风量的修正系数为0.95,供冷全热/显热量、供热量的修正系数请参阅上表）。
CE/VE型机组的风量同卧式暗装型。
麦克维尔风机盘管样本
麦克维尔空调末端产品多年以来，麦克维尔（McQuay ）一直向社会提供多种类型高品质的空气处理系统，并在国际上赢得了良好的声誉。
麦克维尔末端产品是在继承以往末端产品优点的基础上，引进国外公司先进技术和生产工艺开发而成的。
风机盘管机组包括卧式暗装、立式暗装、卧式明装、立式明装、卡式五大系列。
麦克维尔风机盘管产品在出厂前，均经过严格测试，产品均已取得中国权威的“CRAA 产品认证证书”。
麦克维尔MSW/MDW 系列柜式空气处理机，采用高强度箱体、专业选型和精密加工的盘管、高效低噪风机以及过滤器，该系列机组采用了先进的技术，高效节能、结构合理、外形美观，可广泛适用于宾馆、商场、机场、医院、工厂、科研生产单位和办公楼等中央空调工程。
ISO9001:2008质量管理体系认证9601019ISO 14001环境质量体系认证EMS 80362工业产品生产许可证中国制冷空调工业协会推荐产品测试中心通过中国合格评定国家认可委员会认可检测CNAS L0778BS-OHSAS18001职业健康安全体系认证卧式暗装风机盘管机组MCW轻巧■ 机组整体轻巧美观，结构紧凑坚固。
■ 机身高度仅235m m ，可以安装在相当狭小的天花吊顶内。
静音■ 配置低噪声电机驱动宽叶轮低转速风机，出厂前逐一经过严格的测试。
■ 叶轮风口与热交器间的距离经过精确测试，使气流更加合理。
■ 内部贴有高效吸音保温材料，最大限度的降低机组噪声。
灵活■ 产品线齐全，小巧型机组、低噪型机组、大温差机组、四管制机组，满足不同应用场合的需求。
■多种机外静压可选，适应不同距离的送风要求。
■ 下回风箱/后回风箱可选，且可以现场改变，机组左右式可选，安装省时省力。
■ 机组可提供更多的如过滤网、光触媒杀菌、电加热等可选件。
防漏■ 凝结水盘采用冷轧钢板整体一次冲压成型，双面喷塑，盘体外紧密粘贴优质保温材料，外观精美、防凝露。
■ 特有的独立安装支架，无焊缝、焊点，无需螺栓固定，避免破坏水盘保温层，彻底杜绝冷桥。
开利 系列风机盘管机样本
风量范围: 340~2380m 3/h风机盘管机组42CE产品制造公司：上海一冷开利空调设备有限公司通惠空调设备厂 成都开利爱得瑞空调设备有限公司上海 (86-21) 2306 3000 北京 (86-10) 5775 7300 成都 (86-28) 6988 9350 西安 (86-29) 8762 0258 广州 (86-20) 8393 1313 苏州 (86-512) 6288 8120机组规格（风量=机组规格X170m 3/h ）002：2X170=340m 3/h 003：3X170=510m 3/h ......CE ：卧式暗装风机盘管水盘A ：标准水盘B ：长水盘D ：加长不锈钢水盘冷、热盘管排数20：2排冷30：3排冷31：3排冷+1排热机外静压0：12Pa 标准型3：30Pa 带静压型5：50Pa 高静压型注：机组风量订货时如无特殊说明则视为额定风量42 C E 0 0 2 2 0 0 A L机组接管方向（以面对出风口来区分）L ：左方向R ：右方向产品系列42：风机盘管型号说明提供快速、准确的计算机选型程序340～2380 m 3/h风量开利独有的针对风机盘管的选型软件：根据选定的机组型号计算不同工况下的热工性能根据不同的性能要求选择适当的机组型号根据需求选择控制附件输出技术参数和图纸开利公司是美国联合技术公司（UTC ）的成员之一，UTC 在全球500强排名第150位（2011年），其业务遍及世界各地的建筑工业和航空航天工业等领域。
1902年，开利博士发明第一套科学空调系统以来，开利的产品和系统解决方案已经成为大量世界知名建筑的首选。
2011年，开利销售额达到120亿美元，位居行业领先。
销售网络覆盖全球170多个国家，是当今世界最大的暖通空调产品制造商。
开利在中国员工人数超过2500名，全国范围内有超过60个销售及售后服务机构。
作为世界级生产工厂，开利拥有多条世界领先的机组和压缩机生产线，产品涵盖商用、家用中央空调主机及空气端产品。
风机盘管样本
卧式暗装风机盘管型号：二管制 OML200C-1200C四管制 OML200H-1200H 电加热 OML200CD-1200CD卧式暗装风机盘管多年以来，欧姆莱特一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。
OML-C系列卧式暗装风机盘管是麦克维尔吸收以往风机盘管设计特点，引进欧美先进技术，推出的新一代卧式暗装风机盘管机组。
它集中了欧姆莱特在空调末端方面的多项研究成果，主要体现在轻巧的外形，杰出的性能，且安装简便、应用灵活。
作为欧姆莱特空气处理系统家族中的一员，由于OML 系列领先的科技和卓越的品质，它已经在宾馆，酒店，办公大楼等各种场所的中央空调系统中得到了广泛的使用，并且赢得了良好的声誉。
同时也取得了ETL、CE、CQC 等国际和国内权威认证。
水盘类别：AA 标准水盘AF 加长水盘：加长100mmA：电源：220V/1~/50Hz带过滤网，无则缺省回风箱进风形式：B 后回风D 下回风接管方向：R 右接管（面对出风口）L 左接管（面对出风口）机外静压：0 机外静压为0Pa3 机外静压为30Pa6 机外静压为60Pa8 机外静压为80Pa电加热型号：电加热量(kW)x10，无则缺省D:带电加热，无则缺省机型序号：C 二管制（3 排盘管）H 四管制（3 排冷水，1 排热水）风量（CFM）, 1CFM=1.7m3/h欧姆莱特卧式暗装风机盘管卧式暗装风机机组整体轻巧美观，结构紧凑坚固，超薄的外形设计使机组可以安装在相当狭小的天 花板内。
高效能机组采用优质薄壁紫铜管配以双曲型百叶窗式铝翅片换热器，加上大风量宽叶轮风机 的强化送风，使机组发挥最大的传热效能。
所选用的风机和电机经过合理而精确的匹配，保证机组在运行时达到最大的单位功率 制冷量。
机组特别选用宽叶轮低转速风机及低噪音电机，并且在出厂前经过严格的动平衡测试，加之采用吸音保温棉，在保证风量与出风静压的基础上最大限度地降低机组噪声。
风机盘管样本
参考指南：oml200c-1200c四管oml200h-1200h电加热oml200cd-1200cd卧式暗装风机盘管单元（oml200c-1200c）OML卧式暗装风机盘管单元（OML）。
多年来，OMLET一直在为社会提供各种类型的高质量空气处理系统，并在涉及的领域中取得了令人瞩目的成就。
Oml-c系列卧式暗装风机盘管是mcwell吸收了前代风机盘管的设计特点并引进欧美先进技术后推出的新一代卧式暗装风机盘管。
它着重于OMLET在空调终端中的研究成果，主要体现在轻巧的外形，出色的性能，易于安装，应用灵活的特点。
作为OML 空调系统家族的一员，由于其领先的技术和卓越的品质，OML系列已广泛用于酒店，旅馆，办公大楼等场所的中央空调系统，并赢得了良好的声誉。
同时，它还获得了ETL，CE，CQC等国际和国内权威认证。
型号说明OML 200 cd 100 RB fa AA水盘类别：AA标准水盘AF加长水盘：加长100毫米a ：电源：220 V / 1〜/ 50 Hz，带滤网，否则默认回风箱进气口形式：B后回风D下部回风连接方向：r右连接管（面对出口）l左连接管（面对外部静压：0单位外部静压为0Pa 3外部静压为30Pa 6单元外静压为60Pa，单元外静压为80pa，电加热模型为电加热容量（kw ）X10，否则默认为D：带电暖气，否则默认型号序列号为：C2管道（3行盘管）H四个管道（3行冷水，1行热水）风量（CFM），1 CFM = 1.7m3 / h OML卧式暗装风机盘管单元2功能特点} OML卧式暗装风扇外形轻巧紧凑，整体轻巧美观，结构紧凑坚固，超薄的外形设计使得该装置可以安装在相对狭窄的天花板上。
高效机组采用优质薄壁铜管和双弧形百叶窗铝翅片换热器，增强的大风量供气和宽叶轮风扇使机组发挥最大的传热效率。
为降低能耗而选择的风扇和电动机要合理，准确地匹配，以确保在运行期间设备的最大设备功率冷却能力。
低噪音单元特别选择宽叶轮低速风扇和低噪音电机，并在出厂前通过严格的动平衡测试。
风机盘管样本新(1)
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸（FP-LA ）冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图侧出风安装法下出风安装法回风风管及下出风安装法CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
风机盘管样本
风机盘管样本麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1111冷水盘管供冷参数2022-3-76130.29亲水铝箔无无标准长度冷轧钢板3675某465某235MCW200BC13(m/h)风量全冷量显冷量供热量静压风机档位3402.401.47---12高2719.514.113.3(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1111冷水盘管供热参数2022-3-760500.33亲水铝箔无无标准长度冷轧钢板3675某465某235MCW200BC13(m/h)风量全冷量显冷量供热量静压风机档位340------3.8412高211549.6---(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1112冷水盘管供冷参数2022-3-76130.42亲水铝箔无无标准长度冷轧钢板3815某465某235MCW300BC13(m/h)风量全冷量显冷量供热量静压风机档位5103.382.06---12高2719.514.213.2(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1112冷水盘管供热参数2022-3-760500.48亲水铝箔无无标准长度冷轧钢板3815某465某235MCW300BC13(m/h)风量全冷量显冷量供热量静压风机档位510------5.5612高211549---(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1113冷水盘管供冷参数2022-3-76130.49亲水铝箔无无标准长度冷轧钢板3915某465某235MCW400BC13(m/h)风量全冷量显冷量供热量静压风机档位6804.072.75---12高2719.514.913.9(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1113冷水盘管供热参数2022-3-760500.59亲水铝箔无无标准长度冷轧钢板3915某465某235MCW400BC13(m/h)风量全冷量显冷量供热量静压风机档位680------6.8912高211547.8---(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1114冷水盘管供冷参数2022-3-76130.60亲水铝箔无无标准长度冷轧钢板3995某465某235MCW500BC13(m/h)风量全冷量显冷量供热量静压风机档位8504.883.34---12高2719.515.114(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1114冷水盘管供热参数2022-3-760500.72亲水铝箔无无标准长度冷轧钢板3995某465某235MCW500BC13(m/h)风量全冷量显冷量供热量静压风机档位850------8.3612高211547.2---(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1115冷水盘管供冷参数2022-3-76130.71亲水铝箔无无标准长度冷轧钢板31095某465某235MCW600BC13(m/h)风量全冷量显冷量供热量静压风机档位10205.763.93---12高2719.515.214(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)麦克维尔风机盘管机组软件版本机组型号①②③④V1.1进水温度(℃)出水温度(℃)3水流量(m/h)1115冷水盘管供热参数2022-3-760500.87亲水铝箔无无标准长度冷轧钢板31095某465某235MCW600BC13(m/h)风量全冷量显冷量供热量静压风机档位1020------10.1512高211547.1---(kW)(kW)(kW)(Pa)翅片材料回风箱过滤网凝结水盘凝结水盘材料管排数机组外形尺寸(mm)进风干球温度(℃)进风湿球温度(℃)⑤出风干球温度(℃)⑥出风湿球温度(℃)软件版本日期不带回风箱时：V1.11112022-3-7带后回风箱时：带下回风箱时：。
开利风机盘管样本 GWC N GWC
006 10
所配阀门
100
1″
10
1/2″ 3/4″
1
1 100(0.03)
外形尺寸
1000(0.28) l/h(l/s）
10000(2.78)
0,1 10(0.003)
100(0.03) l/h(l/s）
1000(0.28)
42GWC003-004-005
冷凝排水管 25mm
电缆颜色
棕色 蓝色 黑色 红色 白色 黄绿色
阀门连接 根据阀门类型选择接线图
两线阀 开阀
公共
关阀
开阀 公共
三线阀
6
5
外形尺寸
42GWC006-008-010
接线图
电源 220V~1N~50Hz
从温控器输入信号 220VAC
到电动阀输出 220VAC
符号说明：
工厂接线
现场接线
CB
断路器（用户自配）
CN
接插件
FC
风机电容
FS
浮子开关
FU IFM PCB PS WV TB L N
保险丝（用户自配） 风机电机 电路板 排水泵电机 电动阀（用户自配） 端子排 火线 零线
产品系列 ４２：风机盘管
制造厂编号 ＴＨＣ：上海通惠开利
产品设计记号 ０：原始设计 １：第一次设计变更用于出口巴西
机组包装方式 ０：标准包装
选择性配备 ０： 标注面板组件 Ａ：外销标准面板组件（使用外文铭牌、外文说
明书、外文包装）
电源 ００：ＮＯ ＰＯＷＥＲ（供吊挂嵌入式冷/热水风机盘
管用） ０Ｂ：ＮＯ ＰＯＷＥＲ（供吊挂嵌入式冷/热水风机盘
3
冷凝水排水泵
特灵风机盘管电子样本
R = 右式
序号 8: 盘管排数
3 = 3排冷盘管
序号 9: 电加热
0 = 无电加热
A = 配1.0kW电加热 (02)
B = 配1.4kW电加热 (03)
C = 配1.8kW电加热 (04)
E = 配2.8kW电加热 (06)
F = 配3.2kW电加热 (08)
G = 配4.0kW电加热 (10)
序号 12: 水阀形式 0 = 不配水阀 A = 两管制，二通水阀，随机附件 B = 两管制，三通水阀，随机附件 C = 四管制，二通水阀，随机附件 D = 两管制，二通水阀，工厂安装 F = 两管制，三通水阀，工厂安装 G = 四管制，二通水阀，工厂安装
序号 13: 控制盒类型 A = 标准接线盒 B = 带电加热控制接线盒(不含继电器) F = 带电加热控制接线盒(含继电器) C = DCBL控制
序号 18: 地区选项 V = 中国
5
机组型号说明-立式明装风机盘管
V_ F_ X_ F_ 0_ 3_ L_ 3_ 0_ N_ X_ 0_ A_ B_ A_ _0 0_ V_
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
序号 1: V = 直立落地
序号 2: F = 风机盘管
序号 14: 回风箱/过滤网 A = 带后回风箱，不带过滤网 B = 带后回风箱，带6mm尼龙过滤网 C = 带后回风箱，带20mm铝制过滤网
序号 15: 水盘长度及材料 A = 普通水盘，标准长度 D = 不锈钢水盘，标准长度
序号 16: 数码出风口 0=无
序号 17: 应用 0 = 普通应用 E = 大温差小流量
10 = 1700 CMH
Bosch-风机盘管样本
风机盘管 | 1风机盘管博世热力技术介绍作为全球暖通行业的优秀供应商，博世中国热力技术事业部为客户在商用空调、民用采暖、工业制热、舒适热水、分散能源管理方面提供高效节能、环保的创新型解决方案，完美诠释科技成就生活之美，为每个家庭带来无限舒适的生活，缔造高品质的享受和标准。
博世凭借先进的工业设计、技术研发和服务体系为全球100多个国家的用户提供智能、现代、环保、节能的个性化方案。
博世热力技术自2000年步入中国，同步引入全球最新技术和高科技产品。
产品线全面、丰富，主要向中国市场销售多种系列水管/火管工业锅炉、铸铁炉、钢制炉、燃气采暖热水炉、太阳能热水器、燃气热水器、热泵热水器、水地源热泵、商用空调等产品及全套配件等，为大中型商业、工业及政府系统、较小企业和服务公司以及办公楼和住宅楼宇提供量身定制的供暖通风及舒适热水系统解决方案。
秉承“根植本土，服务本土”的战略，博世中国热力技术事业部持续扩大在华投资，不断提升本土化生产和研发实力，为中国客户提供更多先进技术。
目前，在华拥有员工1200余人，业务遍及全国各个省市，销售市场总部位于北京，并在全国40个城市设有销售办公室，并且在北京、上海、西安、广州、武汉和青岛等地设有售后服务中心。
在上海设有燃气采暖热水炉、燃气热水器及太阳能平板集热器生产基地，在武汉开设水管/ 火管工业锅炉生产基地，在山东开设的全线商用空调产品生产基地。
轻巧美观，结构紧凑坚固。
机身高度仅220mm，超薄的外形设计使机组可以安装在相当狭小空间。
结构设计灵活，用户在现场可方便的改变机组的左右接管方向。
机组安装省时省力。
电机配以高精度永久润滑封闭优质滚珠轴承，噪声低，寿命长。
电机轴经镀铬处理，经久耐用。
电机引出线全部套以金属软管保护，以免损伤。
高效能机组换热器采用优质紫铜管，配以高效百叶窗式亲水铝箔翅片，精密机械涨管，换热效率高。
大直径叶轮风机的强化送风使机组发挥最大的传热效能。
低噪声机组所选用的低转速前向多翼金属叶轮及低噪声电机，出厂前逐一经过严格的动平衡测试，在保证风量与出风静压的基础上最大限度的降低机组噪声。
风机盘管样本
111 3 冷水盘管供冷参数
2013-3-7
进水温度(℃) 出水温度(℃) 水流量 (m3/h) 翅片材料 回风箱 过滤网 凝结水盘 凝结水盘材料 管排数 机组外形尺寸 (mm)
6 13 0.49 亲水铝箔 无 无 标准长度 冷轧钢板 3 915 × 465 × 235
※以上①～⑥项为机组在选定工况下的计算值，仅供参考，具体以实物为准。 ※所有机型、参数会因产品的改良有所改变，恕不另行通知。
※如有任何疑问或其它需求，请联系麦克维尔当地办事处，或浏览麦克维尔中国地区官方网站
麦克维尔风机盘管机组 软件版本 V 1.1
机组型号
①风量
(m3/h)
②全冷量 (kW)
③显冷量 (kW)
④供热量 (kW)
静压 (Pa)
风机档位
进风干球温度(℃)
进风湿球温度(℃) ⑤出风干球温度(℃) ⑥出风湿球温度(℃)
111 4 冷水盘管供冷参数
2013-3-7
进水温度(℃) 出水温度(℃) 水流量 (m3/h) 翅片材料 回风箱 过滤网 凝结水盘 凝结水盘材料 管排数 机组外形尺寸 (mm)
6 13 0.60 亲水铝箔 无 无 标准长度 冷轧钢板 3 995 × 465 × 235
※以上①～⑥项为机组在选定工况下的计算值，仅供参考，具体以实物为准。 ※所有机型、参数会因产品的改良有所改变，恕不另行通知。
※如有任何疑问或其它需求，请联系麦克维尔当地办事处，或浏览麦克维尔中国地区官方网站
麦克维尔风机盘管机组 软件版本 V 1.1
机组型号
①风量
(m3/h)
②全冷量 (kW)
③显冷量 (kW)
④供热量 (kW)
静压 (Pa)
约克风机盘管样本
10-2H
1966 1740 1647 1561
3排管标准型机组
风量 机外静压
02-3S
0Pa
399
12Pa
350
20Pa
294
30Pa
237
03-3S
589 520 473 393
04-3S
737 680 640 580
05-3S
910 850 798 743
06-3S
1068 1020 966 901
JxK
C
D
E
F
G
M 5.Ø23y43本ⴁ
N
卡GFC02 YGFC03 YGFC04 YGFC05 YGFC06 YGFC08 YGFC10 YGFC12 YGFC14
B
L
A(长) B(宽) C(高) D
E
F
G
J
K
L
MN
650 650 650 850 850 850 1050 1050 1050
尺寸
卡式四出风机组标准型
A L
L
B
机组型号
YGFC02 YGFC03 YGFC04 YGFC05 YGFC06 YGFC08 YGFC10 YGFC12 YGFC14
A(长) B(宽) C(高) D
E
F
G
J
K
L
MN
650 650 650 850 850 850 1050 1050 1050
650 650 650 850 850 850 1050 1050 1050
我们采用全面的生命周期管理方法，有效管理建筑物内部运营及其技术，涵盖了规划与设计，安装与 整合，优化与维护，以及房地产和设施管理服务整合等各个环节，环环相扣，照顾周全。
风机盘管样本
风机盘管样本风机盘管式空调系统由一个或多个风机盘管机组和冷热源供应系统组成。
风机盘管机组由风机、盘管和过滤器组成，它作为空调系统的末端装置，分散地装设在各个空调房间内，可独立地对空气进行处理，而空气处理所需的冷热水则由空调机房集中制备，通过供水系统提供给各个风机盘管机组。
风机盘管机组在空调工程中的应用，大多是和经单独处理的新风系统相结合的。
风机盘管的构造如图所示，由盘管(即表冷器，一般为2—3排)和风机(前向多翼离心风机或贯流风机)组成，其风量在250—2500m3/h范围内。
风机盘管机组的组成：风机盘管机组由风机、电动机、盘管、空气过滤器、室温调节装置和箱体等组成。
风机盘管机组的工作原理是：机组内的风机不断循环所在房间的空气，使之不断通过供冷水或热水的盘管，不断被冷却或加热，以保持房间的温度。
其中，空气过滤器的作用是过滤室内循环空气中的灰尘，改善房间的卫生条件，同时可以保护盘管不被灰尘堵塞，确保风量和换热效果。
风机盘管空调系统的主要优点是：噪声较小，适用于旅馆的客房；具有个别控制的优越性；系统分区进行调节控制容易；风机盘管本身的体型小，布置和安装较为方便。
风机盘管空调系统的主要缺点是：由于机组设置在室内，需要与建筑及其他工种进行有效的配合；机组相对分散，其维修的工作量较大；必须解决好新风的问题；风机静压小，不能使用高性能的过滤器，使得室内空气的洁净度不高。
风机盘管机组的特点：风机盘管机组的有立式和卧式两种类型，从安装方式分有暗装型和明装型两类。
从风机盘管的构造上看，它的主要特点是：多采用离心多叶风机，叶轮直径一般在150mm以下，静压在100Pa以下，叶轮由镀锌钢板、铝板或者ABS工程塑料制成；电动机一般采用电容式，运转时可以通过调速开关改变电机的转速，以改变风机风量，其高、中、低三档比例约为1：0．75：0．5；盘管一般采用铜管串波纹或条缝铝片制作而成，一般铜管外径10mm，管壁厚0．35mm，铝片厚0．12～0．15mm，片距2～2．3mm，在工艺上采用涨管工序，保证铜管与铝肋片之间紧密接触，提高导热性能，盘管的排数为二排或三排；空气过滤器的过滤材料用粗孔泡沫塑料、纤维织物或尼龙编织物制作。
开利风机盘管样本42GWC_N-42GWC-1106-01
825*825*298
kg
2.5
2.5
2.5
5
5
kg
19
20
20
36
38
注：制冷工况：进风温度：DB27℃，WB19.5℃，进水温度7℃，水温升5℃ 制热工况：进风温度：21℃，进水温度60℃，与制冷相等水量
操作极限
010 1750 1220 700
11 16.9 197 52/46/33 0.52 42
（低） m3/h
360
310
470
550
550
冷量
Kw
2.4
4.0
4.7
5.9
8.3
热量
Kw
4.5
6.5
7.7
9.9
12.5
输入功率 噪音 水量
水阻力
W db(A)
L/S kPa
55 39/33/29
0.11 12
65 42/36/31
0.19 15
95 49/41/34
0.24 23
97 39/31/25
风机和电机
42GWC系列卡式风机盘管选用优化设计的离心式风扇 效率高 动力性能优异 超静音的运行
盘管
42GWC系列卡式风机盘管选用优化设计的7mm盘管 L形盘管 开窗直片
进风格栅和过滤器
42GWC系列卡式风机盘管进风格栅内有可拆卸、可清洗式滤网，经过不断循环过 滤保持室内空气清洁、新鲜 42GWC的格栅面板外形优美、曲线柔和 ，适合各类室内装饰风格
42 GWC 00L
02
00
1 THC
42 GWC
010 02
0 0 1 THC
型号说明
风量
风机盘管样本
风机盘管：风机盘管机组简称风机盘管。
它是由小型风机、电动机和盘管等组成的空调系统末端装置之一。
盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却，除湿或加热来调节室内的空气参数。
它是常用的供冷、供热末端装置。
风机盘管的分类和特点：按结构形式可分为：立式、卧式、壁挂式、卡式等，其中立式又分立柱式和低矮式；按安装方式可分为明装和暗装；按进水方位，分为左式和右式。
壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。
卡式（天花板嵌入式）机组，比较美观的进、出风口外露于顶棚下，风机、电动机和盘管置于顶棚之上，属于半明装机组。
明装机组都有美观的外壳，自带进风口和出风口，在房间内明露安装。
暗装机组的外壳一般用镀锌钢板制作。
国家标准《风机盘管机组》中规定风机盘管机组根据机外静压分为两类：低静压型与高静压型。
低静压型机组在额定风量时的出口静压为0或12Pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12Pa；高静压机组在额定风量时的出口静压不小于30Pa。
选择与安装要求：风机盘管应根据房间的具体情况和装饰要求选择明装或暗装，确定安装位置、形式。
立式机组一般放在外墙窗台下；卧式机组吊挂于房间的上部；壁挂式机组挂在墙的上方；立柱式机组可靠墙放置于地面上或隔墙内；卡式机组镶嵌于天花板上。
明装机组直接放在室内，不需进行装饰，但应选择外观颜色与房间色调相协调的机组；暗装机组应配上与建筑装饰相协调的送风口、回风口，并在回风口配风口过滤器。
还应在建筑装饰时留有可拆卸或可开启的维修口，便于拆装和检修机组的风机和电机以及清洗空气换热器。
卧式安装机组多藏于顶棚上，其送风方式有两种：上部侧送盒顶棚向下送风。
如采用侧送方式，可选用低静压型的风机盘管，机组出口直接接双层百叶风口；如采用顶棚向下送风，应选用高静压型风机盘管，机组送风口可接一段风管，其上接若干个散流器向下送风。
卧式暗装机组的回风有两种方式：在顶棚上设百叶或其他形式回风口和风口过滤器，用风管接到机组的回风箱上，不设风管，室内空气进入顶棚，再被置于顶棚上的机组所吸入。
某暖通设计风机盘管安装专业示意图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FP系列风机盘管
简述
FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点
产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；
电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；
采用广角蜗壳，金属多叶离心风轮，动平衡性高；
凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；
保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表
注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸
（请在订货时注明出风及回风形式）
吊孔（减震垫）4-9X18
型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)
13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)
18
16
24
21
35
27
43
40
46
FP 系列立式暗装风机盘管外型及安装尺寸（FP-LA ）
冷凝水管 3/4"
型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)
141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)
20
18
26
23
38
29
47
44
50
电机(只)
FP 系列暗装风机盘管风管安装示意图
侧出风安装法
下出风安装法
回风风管及下出风安装法
CFP 系列超薄型风机盘管特点
超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：
机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度；
超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低； 采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；
产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
CFP 系列超薄型风机盘管性能参数表
注： 额定风量是当机外余压为0Pa 时的值。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
CFP 系列超薄型卧式、立式明装风机盘管（CFP-WM/LM ）
CFP-WM/LM 外型尺寸
3、超薄豪华型卧式暗装风机盘管CFP-WA
CFP-WA 型外型尺寸 单位：mm
超薄豪华型立式暗装风机盘管CFP- LA
CFP- LA 型外型尺寸 单位：mm
CFP 系列暗装风机盘管风管安装示意图
吊装孔安装尺寸示意图：
水平出风安装要求示意：
下出风安装要求示意：
斜出风安装要求示意：
FP 系列嵌入式风机盘管特点：
嵌入式风机盘管（两出风、四出风）置于天花板隔层，完全不占用室内空间。
机身采用ABS 面板轻而薄，其主机厚度有290mm 和390mm 供选，外观豪华，极富装饰性，是房间内的一种高级装饰品，特别适用于餐厅、超市、娱乐中心、别墅客厅、会议室、各种户式住宅等场合。
四（两）方向送风及三段风向设定，循环风量强劲，即使天花板高度超过标准层高，也可将舒适的气流送到。
智能排水装置可使水位落差达1500毫米，长效过滤清洁网可将清扫周期延长，无需频繁清洗过滤网。
●圆形热交换器设计，出风均匀。
涡流风扇四维送风 保特均匀舒适温度。
●涡流风扇强力吸附污浊空气，可进行室内外换气，室内空气更清新自然。
●送风范围广：四侧向下65°送风。
● 三维螺旋风叶，确保风量且形状更薄，不规则风叶螺矩大大降低运转噪声 ● 机壳采用优质橡塑消音（保温），使噪音降至最低。
● 产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
FP系列嵌入式风机盘管性能参数表
注：额定风量是当机外余压为0Pa时的值。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
低静压机组在不带风口和过滤器的余压值为12Pa。
上述表格中性能参数如有更改，恕不另行通知。
嵌入式四出风风机盘管(FP-KMQ)外形尺寸
超薄型嵌入式风机盘管FP －KMQ/D 外型尺寸：。
