气体超声波流量计ELSTER
埃尔斯特超声波基本技术指标
犷，"'／了不
3 Swirl Angle 译漩涡角度
此项指标应维持在一 20~20" C
4各个声道声速对于平均声速的偏差 气体流动状态下，此项指标应小于 0.2% （绝对值） 5各个声道气体流速对于平均气体流速偏差 流动状态下，此项指标应小于5%（绝对值）
以下指标可选择性写入检测报告 6单反射通道（ pathi 和 path4 ）对应探头的增益比 即第一声道A（或B)探头和第四声道A（或B)探头信号增益的比值 此项指标应控制在 0.5"2 之间 7双反射通道（ path2 和 path3 ）对应探头的增益比 即第二声道A（或B)探头和第三声道A（或B)摘 此项指标应控制在 0.5"2 之间 8各个探头信号增益和增益极限的比值 此项指标应大于 1.5
El ster-l nstromet 公司 Q-Sonic 系列超声波流量计基本技术指标：
指标出处： Elster-I nstromet 文件，超声波流量计维护和操作手册，文档编码： O1.09.O1A.02.2.J
1 Performance 译：声道健康度（在流量计算机 FC2000 中该项指标的英文被写作 efficiency)
各个声道的健康度（效率）在气体流动状态卜，应高于 20%
2 AGC Level 和 AGC limit 译：平均增益和平均增益极限
对量计均采用了lv系列电子单元） 此项指标应位于100、 65025 之户，} 对于 Serial Ill 系列电子单元， SPU系统固件为 D1.04 的此项指标应位于100一 65025 之间 SPU系统固件为。 1.03 的此项指标应位于。、63之间

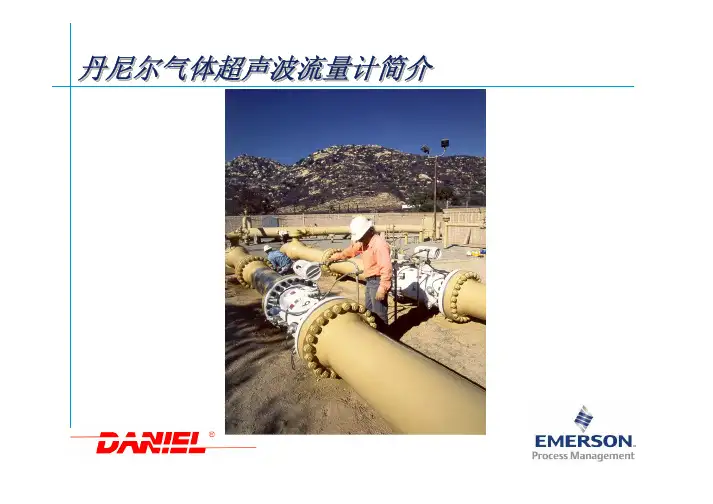

丹尼尔气体超声波流量计简介
V(r) = Vo (1-r/ro)1/n
Daniel Ultrasonic Slide 32
将流速简化为三个区域
Profile and Area Representation
Daniel Ultrasonic Slide 33
每个声道所代表的流速与平均流速的对应关系
天然气计量系统的基本组成
RS232/RS485 色谱的分析数据 温度& 压力数据
与上位机数字通信,包括所有 诊断和报警信息 标况流量,总能量,天然气组分 及管理所需的信息
RS485 或脉冲 接收工况流量
Daniel Ultrasonic Slide 4
天然气计量系统的基本组成
1、工况流量测量仪表（如气体超声波流量计）
CF = 矫正系数 WR =管壁粗糙度 Re = 雷诺数
如何确保超声波流量计的精度
精确的几何加工尺寸和精密的传感器定位 仪表的整体化技术贯穿于设计的全部过程中， 整体铸造钢制表体，减少焊缝接口，有效减少 表体热胀冷缩对计量的影响 时间直通式测量原理本身具有较高的精准度， 不受表体内部光滑程度或污垢的影响。 对流体剖面特性及流场,流态的检测,并采用精 确的数学模型进行补偿
平行的四声道测量流速
• 每个声道不通过圆心，减少对流态的夸大 •平行的四个声道互相补偿，有效测量流速
Daniel Ultrasonic Slide 36
气体高级超声波流量计
四通道流量计
多通道流量计算
流量计算的步骤
测量每个通道的声波传输时间 计算每个通道的速度 计算平均速度 流速乘以截面积
流量计算准确的关键问题
Individual Path Velocity is Average for that Path
elster(埃尔斯特)流量计EK系列通信方案
elster(埃尔斯特)流量计EK系列通信方案EK260、EK230通讯调试方式之一（用EK四线制RS485通讯）1）24VDC给GS8094-EX安全栅(3+,4-)供电,安全栅输出9VDC给EK供电（Vext，gnd）；2）EK用四线制方式与安全栅相连接连接方式如下：EK端子R+ R- T+ T-安全栅端子T+ T- R+ R-EK表头通讯设置：(按左右键找到md.s2)通讯模式：MD.S2=“13”modbus数据格式：DF.S2=“2”（8N1）波特率：BD.S2=“9600”通讯类型：TYP.S2=“2”（RS485方式）Modbus Parameter：(回车找到下列子菜单)Mb.Trm =”1” Mosbus RTU模式Mb.Adr=1 Modbus地址可以设定1~247Mb.Dir =“1”（或L Word First）时是32位数据字节传输顺序2143，=”0” 4321 3）上位机调试软件为MODBUS POLL/MODSCAN/串口调试工具。
方式之二（用EK的RS232通讯）1）9VDC给EK供电（Vext，gnd）；2）EK用RS232连接（注意RS232通讯距离理想状态15米以下，实际更短得多）；连接方式如下：EK端子：T- R- GNDRS232端子：RXD TXD GNDEK表头通讯设置：(按左右键找到md.s2)通讯模式：MD.S2=“13”modbus数据格式：DF.S2=“2”（8N1）波特率：BD.S2=“9600”通讯类型：TYP.S2=“1”（RS232方式）Modbus Parameter：(回车找到下列子菜单)Mb.Trm =”1” Mosbus RTU模式Mb.Adr=”1” Modbus地址可以设定1~247Mb.Dir =“1”（或L Word First）时是32位数据字节传输顺序2143，=”0” 4321 3）上位机调试软件为MODBUS POLL/MODSCAN/串口调试工具。
ELSTER流量计
ELSTER流量计上海秋腾贸易有限公司特价供应Elster流量计Elster涡轮流量计Elster自动抄表系统Elster负荷控制系统Elster—全球计量解决方案的领先者。
长久以来，Elster取得的成功来自于Elster传承的理念—品质和创新。
伴随着运用现代信息技术和无线通讯技术的第三代计量产品的推出，Elster 正迈入计量领域一个新的时代。
Elster在技术和人力资源方面的投入将会更好地帮助客户减少运营成本，提升服务能力以及增加营业收入。
这样一来，Elster将更好地为客户改善能源，特别是稀缺资源的消耗管理。
产品介绍：Elster流量计Elster涡轮流量计Elster自动抄表系统Elster负荷控制系统常用型号：AKT 25R50B DN25 PN5RP-INNENGEWINDE 3152274DG50V-3 2.5-50BARDG150V-3 30-150BARDG50B-3S 84447240TZI5-15/20WIFW15-TAD11-25A-02C-AC220V/Z21H9KB180VGP 25RO1W6 85296300VAS 240R/NW 88000024VGP 15R02W6 85294101VG 8R05T6 85231010VAS120R/LW 230VACVR40R01NT33D 220VAC/50HZUVS10D0G1VAS350R/NWSS（with position indicator and visuall indicator)DG150V-3(84447500)DG150H-3(84447640)GT50-60H20GFK100F40-3 DN100。
Elster涡轮流量计
df 02/01气体测量产品和技术Gas Measurement1df 02/01根据测量原理计量设备分类Classification according measurement principle气体计量仪表 Gas Meter容积置换式仪表 Displacement Meter速度式仪表 Volume Flow Meters皮膜表 Diaphragm M.腰轮表 Rotary M.涡轮流量计 Turbine M.涡接流量计 Vortex M.超声波流量计 Ultrasonic M.2df 02/01入口和出口直管段长度:Inlet and Outlet pipe length涡街气体流量计:Vortex Gas Meters超声波气体流量计:Ultrasonic Gas Meters涡轮流量计:Turbine Gas Meters acc. German G 492 IIELSTER 涡轮流量计:ELSTER Turbine Gas Meters腰轮流量计:Rotary Gas Meters没有入口/出口直管段限制3系l 分析评估统df 02/01l 数据传输l 数据处理l 计量4df 02/01气体涡轮流量计5df 02/01最早的涡轮流量计:Origin of turbine gas meters1936ELSTER制造的世界上第一台用于贸易计量的气体涡轮流量计:First turbine gas meter for custody transfer from ELSTER薄板外壳, 手工制作涡轮, 最大流量3600 m3/h, 最大压力100mbar:Sheet metal housing, rotor handmade, Qmax 3600 m3/h, P max 100 mbar6Gas Measurementdf06/01TRZ DN 300 completedf 02/01ELSTER TRZ型涡轮流量计:ELSTER Turbine Gas Meter type TRZ 取压口计数器 测温套筒磁耦合机构导流架 测量芯加油管 涡轮叶片出口压力回复设计 高频脉冲发生器8Turbine Metersdf9/00Accuracy Turbine Meters2Atmospheric pressure High pressureError in %10 -1 -2 Q min 20% QmaxFlowrateQ maxdf 02/01ELSTER流量计设计的演变:History of ELSTER meter design1970表体长度3xDN,根据欧洲标准: DN50-1000, Pmax 100bar, 量程比1:20, 精度 0.5% ELSTER专利 独特的的测量芯结构Meter length 3 x DN acc. European Standard DN 50 - 1000, P max 100 bar, rangeability 1:20 accuracy 0.5%1975Elster Patent “Measuring Cartridge"7247 100IN-S10 IN-S11 IN-S12Meter。
气体超声波流量计的相关技术参数
气体超声波流量计的相关技术参数
气体超声波流量计是一种测量气体流量的设备，它采用超声波传感器对流体流速进行测量。
本文将对气体超声波流量计的相关技术参数进行介绍。
流量范围
气体超声波流量计的流量范围通常从1m/s至100m/s，最大流量可以达到2500m3/h。
温度范围
气体超声波流量计的温度范围一般为-30°C至+200°C，但不同型号的气体超声波流量计的温度范围也有所区别。
压力范围
气体超声波流量计的压力范围一般为0.6MPa至10MPa，但不同型号的气体超声波流量计的压力范围也有所区别。
精度
气体超声波流量计的精度通常为0.5%~1%。
漏率
气体超声波流量计的漏率一般小于0.1%。
重复性
气体超声波流量计的重复性一般为0.2%。
响应时间
气体超声波流量计的响应时间一般小于0.5s。
输出信号
气体超声波流量计的输出信号可以是模拟信号（420mA
10V）或数字信号
或0
（RS485或HART）。
功耗
气体超声波流量计的功耗通常为1~5W。
在线检测和诊断
气体超声波流量计通常具有在线检测和诊断功能，可以通过检测传感器状态、电路状态等信息来实现问题的快速诊断。
适用性
气体超声波流量计适用于压力、温度、粘度和密度变化较大的气体流量测量。
结论
气体超声波流量计是一种精度高、重复性好、响应速度快、功耗低的气体流量测量设备。
其适用范围广泛，可用于许多不同类型的气体流量测量。
Elster流量计诊断文件制作教程资料
利用Uniform 软件制作诊断文件步骤
查看USB转485驱动是否正常安装。 正确安装驱动后 在我的电脑右键管 理，设备管理器中有USB COMs端口。 如果没有，请在威海站文档管理系 统中下载485转USB驱动进行安装。
数据线与流量计通讯方法与注意事项
1.流量计只支持数据单独传输，不支持多项传输。 2.连接流量计时确认连接线没有错接。 3.插口应插在485C端口处，将与FC2000的通讯暂时断开。（数据不会丢失，在次连接FC2000时数据会 自动上传） 4.插口要插牢，流量计内部主板很容易被电流击穿，操作时注意带手套操作。
准备的工具以及软件
NO.1 NO.2 NO.3 NO.4
485转USB数据线一根（包含驱动） uniform V3.01 软件 埃尔斯特流量计一台 手套一副
USB转485接线方法
连接T/3;与485A连接对 应，T/R-与485B对
应连接
Uniform V3.1
安装好后的Uniform V3.1的程序界面
Elster流量计诊断
主讲人:Lee
CONTENTS 目 录
01
流量诊断文件的用途
02
流量计诊断需要用到的工具及软件
03
流量计诊断工具及软件的准备
04
流量计诊断的方法与步骤
流量计诊断文件的用途
1.主要用于检测流量计每个声道的工作状态。 2.可以用来分析流量计产生的错误，从而配 合厂家确定故障的解决方案。
连接后设置
点击打开Flowmeter选择instrument Selection 首先点击新建
点击新建一个诊断文件，并填写诊断文件名字
如图所示选择声道，并在下侧选择声道曲线图后点击红色圆点开始记录（大约10分钟左右）
教程结束
EI集团介绍
1982——首台采用微处理技术的体积修正 仪 EMU 获得认证
1987——将长周期脉冲采集系统—LIS 100 推向全球市场
1987——推出改进的 BK-G4 膜式煤气表 1989——研发出工业用涡轮流量计 I-meter 1990——Flow Comp 推出电池驱动的
EK-88 体积修正仪和 GAS-ACE 站场管理系统 1991——推出 IRM-A 腰轮流量计 1992——研发出用于能量计量的气相色谱 仪 1993——在 BK-G4 和 BK-G6 上加入机械 温度修正 1995——推出 RVG 系列腰轮流量计 1995/96——推出 IRM-G 腰轮流量计 1994——研发出贸易计量用的 Q.Sonic® 系列超声波流量计 1996——Q.Sonic® 系列超声波流量计获 得贸易计量用型式批准证书 1997——研发出 M2R 紧凑型气体调压器 （最大 4bar） 1999——推出 RM-3 腰轮流量计 2000——推出 Q.Sonic® --C 系列超声波流 量计 2001——研发出新一代体积修正仪 EK210 和 EK230，推出用于气体流量计 的绝对计数器技术 2003——Flow Comp 建立 gas-net 流量计 算机生产线，新一代工业膜式煤气 表 BK-G40 和 BK-G65 诞生，气体 分析系统 gas-lab Q1 获得 PTB 认 证，高压调压器 MR 50 诞生 2004——推出 SM-RI-C 气体涡轮流量计 2005——Elster、Instromet 合并
Elster-Instromet 集团简介
一、概述 埃尔斯特－英斯卓美集团（Elster-Instromet）是世界上最大的燃气计量和 控制设备的制造商, 同时也是燃气调压设备的主要供应商。Elster-Instromet 集团 由遍布世界的 50 多家公司组成，主要成员有：Elster-Instromet 集团在德国、比 利时、荷兰、英国和法国的公司，美国仪表公司(American Meter Company), 德 国 Kromschroeder 公司，英国的 Elster-Jeavons 公司等等。集团的年销售额达 到 10 亿欧元。在中国有 3 家合资工厂：上海埃尔斯特—埃默科燃气设备有限公 司，上海克罗姆表业有限责任公司和重庆前卫克罗姆表业有限公司。并且在北京、 上海和深圳设有销售办事处。 Elster–Instromet 集团的产品涉及从上游燃气输送到城市下游燃气输配，直 至与工商业和民用相关的燃气计量和控制设备。主要产品包括： 计量设备——气体超声波流量计、气体涡轮流量计、气体腰轮流量计、工 商业和民用皮膜表、电子体积修正仪、流量计算机、能量计算机、数据通讯和远 传设备、在线气体色谱仪、计量箱/站 调压设备——高中低压调压器、紧急切断阀、放散阀、过滤器、差压计、 稳压阀、比例阀、LPG 专用调压器和切断阀、调压箱站、大型燃气分输站和门 站、地下调压站 站控设备——站控流量计算机系统和软件 标定设备——干式湿式标准表、钟罩、音速喷嘴标定系统、标准涡轮和腰 轮流量计、各种流量和类型的标定系统、移动标定车 Elster–Instromet 集团的产品已经广泛地应用于中国石油化工和城市燃气领 域，著名的西气东输管道工程、忠武线管道工程、冀宁线、豫南支线、中海－中 山管线等都使用了集团的超声和涡轮计量系统。并且，集团还为中石油南京标定 中心提供了次级音速喷嘴标定系统、标准涡轮表、用于比对的超声波流量计和移 动标定车。北京、上海、重庆、广州、深圳、南京、港华投资、中华燃气等全国 大中城市的燃气公司也都选用我们的产品作为主要的贸易计量仪表。 拥有超过 150 年 燃 气 设 备 制 造 经 验 ， 超 过 40 年 天 然 气 应 用 经 验 的 Elster–Instromet 集团能够提供全方位的燃气计量和控制解决方案，愿为中国天
elster 涡轮流量计原理
一、 elster 涡轮流量计的工作原理概述elster 涡轮流量计是一种常用的流量测量仪器，其工作原理是通过涡轮转子受流体冲击力的作用而转动，并根据转动的频率来测量流体的流速和流量。
涡轮流量计具有测量精度高、稳定可靠等优点，被广泛应用于各种工业领域，如化工、水利、石油等。
二、 elster 涡轮流量计的结构组成elster 涡轮流量计主要由外壳、转子、传感器、显示仪表等部件组成。
其中，外壳是用于容纳流体的管道，转子则安装在管道内部，通过受到流体冲击而转动，传感器用于测量转子的转速，显示仪表则用于显示流体的流速和流量。
三、 elster 涡轮流量计的工作原理详解1. 流体的冲击作用：当流体通过涡轮流量计时，流体会对转子施加冲击力，从而使转子产生旋转运动。
2. 转子的转动：转子受到流体的冲击力而转动，其转速与流体的流速成正比。
流速越大，转子的转速也越快，反之亦然。
3. 传感器的测量：传感器用于测量转子的转速，并将转速信号转化为电信号传输到显示仪表。
4. 流速和流量的计算：根据转子的转速，可以计算出流体的流速和流量。
流速和流量的计算公式分别为：V = πrN，Q = AV，其中V表示流速，Q表示流量，r表示转子的半径，N表示转子的转速，A表示管道的截面积。
四、 elster 涡轮流量计的优点1. 测量精度高：elster 涡轮流量计具有高精度的流量测量能力，可以准确测量各种流体的流速和流量。
2. 反应速度快：由于涡轮转子的转速与流体的流速成正比，因此可以快速响应流体流速的变化。
3. 稳定可靠：elster 涡轮流量计的结构简单，运行稳定可靠，可以长期在恶劣的工作环境下使用。
4. 适用范围广：elster 涡轮流量计可以测量各种液体和气体的流速和流量，适用范围广泛。
五、 elster 涡轮流量计的应用领域elster 涡轮流量计适用于化工、石油、水利、环保等领域，在这些领域中被广泛应用于流体的流速和流量的测量。
气体超声波流量计优缺点分析
气体超声波流量计优缺点分析气体超声波流量计作为一种先进的流量测量设备，具有多个显著的优点，同时也存在一些缺点。
以下是对其优缺点的详细分析：优点1.高精度测量：o气体超声波流量计采用超声波信号传递和接收的方式，不受流体物理性质（如粘度、导电性、腐蚀性等）的影响，因此具有极高的测量精度。
实验数据显示，其测量误差可控制在±0.5%以内，特别适用于要求高精度的工业应用场合。
2.非接触测量：o该流量计采用非接触测量方式，无需在管道或管道附件上安装测量装置，因此不会对流体流动产生干扰，也无需破坏管道。
这使得安装和维护工作变得简单易行，降低了维护成本和难度。
3.适用范围广：o气体超声波流量计适用于各种类型的气体，包括常温常压下的空气、氮气、二氧化碳等，以及高压、高温、低温、有毒、腐蚀性等特殊气体。
其广泛的适用范围使得它在不同领域中都有广泛的应用。
4.实时监控：o该流量计能够实现实时流量监测，对于需要实时控制和调节的工业应用场合尤为重要。
同时，它还能够提供历史流量数据记录和趋势分析，有助于企业进行生产管理和决策。
5.可靠性高：o气体超声波流量计采用先进的电子技术和高质量的材料制造而成，具有较高的可靠性和稳定性。
其结构简单、维护方便，使得它在长时间的使用中能够保持较好的性能。
6.其他优点：o压力损失小，抗震性能好，使用寿命长。
o通讯方式多样，如RS485/GPRS/Hart协议，以及脉冲、4-20mA（选配）等，便于与其他设备或系统进行集成。
o部分型号还具有IC卡预付费定量控制功能，智能液晶显示，可搭配PLC、定量控制仪、二次仪表等使用。
缺点1.测量精度受流体条件影响：o当被测气体中含有气泡或有杂音时，将会影响声的传播，从而降低测量精度。
此外，当流速分布不同时，也会影响测量精度，因此要求变送器前后分别应有足够的直管段以保证测量准确性。
2.结构复杂，成本较高：o气体超声波流量计的结构相对复杂，且由于其优质性能，导致其成本会比一般流量计更高。
ELSTER流量计专题培训课件
2co()stabtb a
6
气体超声波流量计 – 类型
CheckSonic-1S Q.Sonic系列
单声道双向计量
贸易计量表
TwinSonic
Q.Sonic-3C
带双CPU的新一代贸易计量用
超声波流量计Q.SonicPlus
Q.Sonic湿气计量
7
Elster 气体超声波流量计
8
Elster 气体超声波流量计的发展历史
Q.Sonic 气体超声波流量有C系列和S系列
Q.Sonic-C, 结构紧凑的可带压更换式探头 Q.Sonic-S, 可配置能带压更换的探头或不能带压更换的探头
Q.Sonic-5S TwinSonic
Q.Sonic-4C
Q.Sonic-5S
11
Q.Sonic
特点
• 更换探头不需要重新标定 • 无压损 • 量程范围宽 • 双向计量 • 无可动部件 • 对脉动流不敏感 • 对污染不敏感 • 维修维护费用低 • 可与多种型号流量计算机连接
TwinSonic-3C TwinSonic-4C TwinSonic-3S TwinSonic-5S
CheckSonic-1S CheckSonic-1H CheckSonic-2S CheckSonic-2H CheckSonic-1C Q.Sonic-3H CheckSonic-2C FlareSonic**
超声波流量计
超声波流量计(ELSTER)简介: 公司隶属于德国十大财团之一的ELSTER集团，是世界上最大的天然气计量产品和燃气控制设备供应商，它拥有60多家公司，工厂遍布世界22个国家，集团的核心业务是气体计量、控制和气体应用产品。
集团拥有雇员3600人，年销售额约为115亿欧元。
一、超声波流量计结构超声波流量计主要分为三部分：流量计本体、超生换能器、Mark II电子数据处理单元。
一）流量计本体：流量计本体是经特殊加工，用于安装超生换能器、Mark II电子数据处理单元及压力变送器的装置。
二）超生换能器：超生换能器是把声能转换成电信号和反过来把电信号转换成声能的元件。
三）Mark II变送器主要电子部件有三块板：DFI板、电源、CPU板。
二、超声波流量计的工作原理传播时间差法：气体超声波流量计是通过测量高频声脉冲传播时间得出气体流量的速度式流量计，让声脉冲在管道内向顺流和逆流斜线方向传播，分别测量它们的传播时间，其传播时间差与气体的轴向平均流速有关，从而使用数学计算技术计算出在作条件下通过气体超声波流量计的轴向平均流速和流量。
超声波流量计的流量、声速、时间推到一）任意一对传感器的时间推到二）任意一对声速和流量速度的推到三、流量计的安装1）在安装之前，应当检查超声流量计以确信没有由运输引起的损坏以及所有附件（如换能器、变送器）完整无缺。
2）流量计应水平安装，其他安装方式须咨询制造厂。
流量计之间要留有足够的检修空间。
3）单向计量时，气流与流量计正方向一致。
4）流量计的安装尽可能避开振动环境、尤其是可引起信号处理单元、超声换能器等部件发生共振的环境。
5）避免较强的电磁干扰。
6）紧邻流量计的上、下游须安装一定长度的直管段，上游10D，下游5D。
7）上下游直管段内径与流量计内经之差小于流量计内径的1％，其绝对值应小于5mm。
8）与流量计连接的法兰，不得出现台阶及垫片突入影响气流。
9）温度计应安装在流量计下游3-5D范围内，温度传感器插入深度不小于75mm 。
超声气体流量计直管段技术要求-ELSTER
超声流量计直管段技术要求ELSTER1、 直管段材质：1.1 根据超声波流量计直管段技术规格书的要求，选用直管段法兰和管子的材质（16Mn 的最低工作温度为-20℃，20#的最低工作温度为 0℃,其它低温 工况按低温材料选用）。
因为铁素体材料在低于某一转变温度且具有相当的应 力水平和存在足够尖锐的缺口（缺陷）时，可能导致低应力脆性破断，最终 发生事故；1.2 法兰及配对法兰材质根据使用条件及相关标准选用相应级别的锻件，配对法兰应考虑与用户工艺管线钢管的可焊性能。
管子选用无缝钢管。
1.3 采购的原材料进厂后进行 100%的复验，化学成份分析，机械性能及冲击(或低温冲击)复验，复验合格后才能使用。
2、 直管段的加工：2.1 直管段按 AGA №3《天然气流体计量同心角孔板流量体计量》或其等同的标准要求进行加工制造，检验、验收；2.2 法兰根据锻件级别进行相应的无损检测,法兰和管子焊接完成后，对焊缝进行 100%X 射线无损检测，按 JB4730-2005Ⅱ级验收；2.3 无损检测合格后，直管段在热处理炉中进行 600～640℃的整体热处理，根据管子壁厚来确定保温时间，随炉降至≤300℃后空冷；2.4 直管段热处理后在专用深孔加工设备上精加工直管段内孔，精加工法兰密封面及管子外圆。
2.5 精加工合格的直管段必须符合 AGA №3 和 AGA №9 的有关规定。
外表面的表面粗糙度优于 Ra=6.3μm，内孔的表面粗糙度优于 Ra=3.2μm，并保证 两端法兰平行，螺栓孔同轴度≤φ1,法兰端面垂直轴心线的垂直度 0.05mm，内孔的尺寸公差为±0.1 mm，直线度及圆度达 GB/T1184 中的 D 级要求。
3、 直管段压力试验：3.1 机加工合格后，进行 1.5P Mpa 水压强度试验，保压 30min 无压降；3.2 水压强度试验合格后，进行 1.0P Mpa 气密性试验，保压 30min 无压降。
气体超声波流量计-全球百科
气体超声波流量计-全球百科
一、概述
嘉可仪表气体超声波流量计是当前广泛应用于天然气贸易交接的流量测量设施，其较高的精度等级、较低的故障率以及维护的便利性受到大部分用户的青睐。
气体超声波流量计量系统是一个由多种仪表组合而成的测量系统，包括气体超声波流量计、压力变送器、温度变送器和流量积算仪，流量超过一定限值还需配备在线色谱分析仪。
流量积算仪通过获取现场流量计实测的工况流量、温度、压力等参数结合天然气组分实时计算标况下的天然气流量，任何一个参数的准确性都将直接影响到测量结果。
从事天然气交接计量的技术人员，要了解可能引起气体气体超声波流量计量系统计量偏差的因素，便于高效处理贸易交接过程出现的计量异议，避免引起计量纠纷。
二、原理和组成
嘉可仪表气体超声波流量计根据对信号检测的原理可分为传播速度差法（直接时差法、时差法、相位差法）、波束偏移法、多普勒法等，其中传播时差法气体气体超声波流量计较为常见，主要是通过测量高频声脉冲传播时间得出气体流量的速度式流量计。
传播时间是通过在管道外或管道内成对的换能器之间传送和接收到的声脉冲进行测量的，声脉冲沿斜线方向传播，顺流传送的声脉冲会加速，而逆流传送的声脉冲则会减速，其传播时间差与气体的流速有关，从而计算在工作条件下通过气体气体超声波流量计的气体轴向平均流速和流量。
工
作条件下的流量经流量积算仪，结合温度、压力、气体组分等参数，经过复杂计算得出标准参比条件下的流量值。
气体超声波流量计ELSTER
埃尔斯特超声波流量计介绍题目:超声波流量计的介绍、应用及最新技术姓名奉新站超声流量计的定义国标GB/T 18604：利用超声在流体中的传播特性来测量流量的流量计。
超声流量计通常由1个或多个超声换能器和设备组成，根据他们所产生或接收到的超声信号推导出流量测量值并把该信号转换为正比于流量标准化输出信号。
在流动气体内的相同行程内，用顺流和逆流传播的2个超声信号的传播时间差来确定沿声道的气体平均流速所进行的气体流量测量方法称之为传播时间法。
奉新站超声波流量计的国际和中国标准和规范•ISO17089•AGA Report No.9•EN 14236•OIML R137•GB/T 18604•GB/T 18604修订版•AGA 10 –声速比对•JJG 1030-2007 超声波流量计检定规范•行业标准和企业标准奉新站超声波流量计优点•精度高（0.3%-0.5%），重复性高，•量程比很宽1:40-1:200,流速范围：0.2-30 m/s•可测量双向流，可精确测定脉动流•无压损，对压力的很大变化不敏感•对沉积物不敏感，无可动部件，免维护•重量轻，占用空间少•不存在磨损，无示值漂移现象•可带压更换传感器，且更换后无需重新标定•具自诊断功能（AGC-level ；AGC-limit ；采样率；接收率）•对上下游直管段要求较短奉新站超声波流量计缺点•当超声流量计安装在一些阀门附近时，特别是安装在阀门的下游时，当气流速度很高时，阀门两端有较大的压降时，一些阀门以及一些所谓的低噪声阀会产生大量的超声噪声，超声信号可能被超声噪声所淹没而无法分辨，影响超声流量计正常工作。
•由于CO2会使超声波衰减，因此不适用于CO2浓度过高（超过20％）的气体混合物。
•超声流量计不适合多相流的流量测量。
•气体中的某种成分对超声流量计或超声探头有腐蚀伤害作用，如果它的浓度过高，则超声流量计不适用。
•当气体温度太高（100℃以上），或在大口径管道中气体压力的极低（低于0.1MPa ），流速也极低（小于0.5mm/s ）时，超声流量计不适用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
站 C = L ⎜⎛ 1 + 1 ⎟⎞ [m/s] 新 2 ⎝ tab tba ⎠ 奉
11
声速VOS修正
Cmachcorr
=
C
⋅ ⎜⎜⎝⎛1 +
0.5 ⋅ ⎜⎛ V ⎝
⋅
sin C
(ϕ)
⎟⎞ ⎠
2
⎟⎞ ⎟⎠
[m/s]
站 ( Mach correction )
新
Transducer B
奉
Straight path
埃尔斯特超声波流量计介绍
题 目:超声波流量计的介绍、应用及最新技术
站 新 姓名奉
超声流量计的定义
国标GB/T 18604： 利用超声在流体中的传播特性来测量流量的流量计。超 声流量计通常由1个或多个超声换能器和设备组成，根据
站 他们所产生或接收到的超声信号推导出流量测量值并把 新 该信号转换为正比于流量标准化输出信号。在流动气体
• Path angle声道角度 • Path length声程
Mechanical dimension Measurement机械尺寸的测量
• Travel time measurement传输时间测量
10
声速计算 VOS
L tab =
c + v ⋅ cos ϕ
L
t ba = c − v ⋅ cos ϕ
L = C C ⋅ L path(new)
calculated path(old ) measured
13
超声波流量计的声道布置
平行式声道布置
反射式声道布置
A
B
A/ B
SINGLE REFLECTION
A
B
站
A/ B
新DOUBLE REFLECTION 奉
3
2
1
5
14
声道布置
Axial
Direct
Single Reflection
站
新
Swirl
奉 Double Reflection
C.W.
C.C.W .
15
声道布置
站 新 奉
16
声道布置
站 新 奉
17
声道布置
站 新 奉
18
用于贸易计量的超声波流量计
站 新 奉
19
超声波流量计的结构
站 新 奉
20
影响超声波流量计计量精度的主要因素
1 气体流态 2 噪音 3 气质的洁净程度，含水、油及污物
站 • 重量轻，占用空间少 新 • 不存在磨损，无示值漂移现象 奉 • 可带压更换传感器，且更换后无需重新标定
• 具自诊断功能（AGC-level；AGC-limit；采样率；接收率） • 对上下游直管段要求较短
4
超声波流量计缺点
• 当超声流量计安装在一些阀门附近时，特别是安装在阀门的下游 时，当气流速度很高时，阀门两端有较大的压降时，一些阀门以及
站 新 奉
8
计算超声波流量
站 新 奉
9
计算超声波流量
QL = Vm ⋅ A ⋅ 3600 [m3/h]
站 QL =
L 2 ⋅ cos
(ϕ)
⋅ ⎜⎛ ⎝
1 tab
−
1 tba
⎟⎞ ⎠
⋅
A
⋅ 3600
[m 3 /h]
新 QL calculation based on:体积流量计算基于： 奉 • Area (~diameter)面积
Trd
B
L
新站 t ba = c − v ⋅ cos ϕ v·cosϕ
c
L
Di
奉v ϕ
v: average gas velocitryesceenidve
c: velocity of sound (VOS)
Trd A
vm =
L
2 ⋅ cosϕ
⎜⎜⎝⎛
1 t ab
-
1 t ba
⎟⎟⎠⎞
7
声波传输演示
Curved path influenced
between A & B
by gas flow profile
Transducer A 12
超声波流量计的干标
EEx(d)
V.o.S. (Cm) 测量值
100% N2
P T
V.o.S. (Cc) 计算值
站 新Lpat 奉h
Only at Drycal !
• AGA 10 – 声速比对
• JJG 1030-2007 超声波流量计检定规范
• 行业标准和企业标准
3
超声波流量计优点
• 精度高（0.3%-0.5%），重复性高， • 量程比很宽1:40-1:200,流速范围：0.2-30 m/s • 可测量双向流 ，可精确测定脉动流 • 无压损，对压力的很大变化不敏感 • 对沉积物不敏感，无可动部件，免维护
站 4 上下游直管段的内径和粗糙度 新
奉
21
理想流态声道配置
CheckSonic-1®
Q.Sonic-5®
站 新 奉
22
超声流量计的工况流态分析
经过1个弯头
站 新 奉
23
超声流量计的工况流态分析
CheckSonic-1®
Q.Sonic-5®
站 新 奉
24
超声流量计的工况流态分析 经过2个弯头
站 新 奉
25
经过2个弯头流态的变化
站 新 奉
26
超声流量计的工况流态分析
站 新 奉
27
超声波流量计的安装
站 新 奉
28
超声波流量计的安装
站 新 奉
29
超声波流量计的安装
站 新 奉
30
超声波流量计的安装
站
X新 奉
X with FC
X without
FC
Q.Sonic-3
10D
20D
Q.Sonic4/5
5D
10D
AGA9 compliant
31
超声波流量计的安装
站 新 奉
32
超声波流量计的安装-整流板
站 新 奉
33
超声波流量计的安装
站 新 奉
34
超声波流量计的安装
• 当气体温度太高（100℃以上），或在大口径管道中气体压力的极 低（低于0.1MPa），流速也极低（小于0.5mm/s）时，超声流量 计不适用。
5
超声波流量计的应用
火炬气计量
海洋平台上
站 湿气计量 新
奉
地下储气库双向计量
贸易计量 6
超声波测量原理
L tab =
c + v ⋅ cos ϕ
rescenivde
一些所谓的低噪声阀会产生大声流量计正常工作。
• 由于CO2会使超声波衰减，因此不适用于CO2浓度过高（超过20
％）的气体混合物。
站
新 • 超声流量计不适合多相流的流量测量。
奉 • 气体中的某种成分对超声流量计或超声探头有腐蚀伤害作用，如果 它的浓度过高，则超声流量计不适用。
内的相同行程内，用顺流和逆流传播的2个超声信号的传
奉 播时间差来确定沿声道的气体平均流速所进行的气体流
量测量方法称之为传播时间法。
2
超声波流量计的国际和中国标准和规范
• ISO17089
• AGA Report No.9
• EN 14236
• OIML R137
站
• GB/T 18604
新
奉 • GB/T 18604修订版
