半导体材料制备

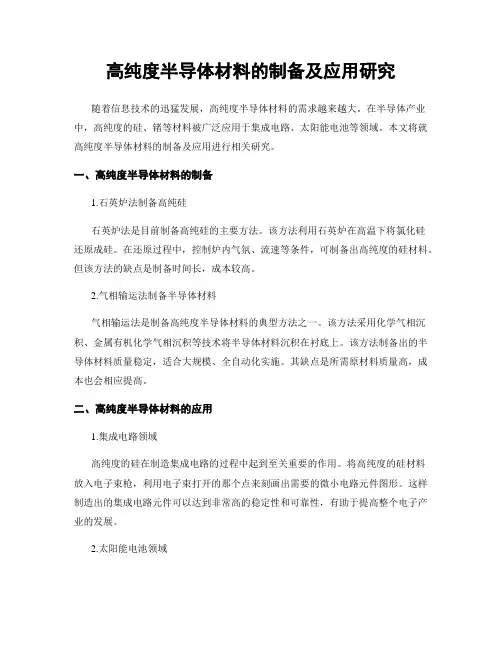

高纯度半导体材料的制备及应用研究
高纯度半导体材料的制备及应用研究随着信息技术的迅猛发展，高纯度半导体材料的需求越来越大。
在半导体产业中，高纯度的硅、锗等材料被广泛应用于集成电路、太阳能电池等领域。
本文将就高纯度半导体材料的制备及应用进行相关研究。
一、高纯度半导体材料的制备1.石英炉法制备高纯硅石英炉法是目前制备高纯硅的主要方法。
该方法利用石英炉在高温下将氯化硅还原成硅。
在还原过程中，控制炉内气氛、流速等条件，可制备出高纯度的硅材料。
但该方法的缺点是制备时间长，成本较高。
2.气相输运法制备半导体材料气相输运法是制备高纯度半导体材料的典型方法之一。
该方法采用化学气相沉积、金属有机化学气相沉积等技术将半导体材料沉积在衬底上。
该方法制备出的半导体材料质量稳定，适合大规模、全自动化实施。
其缺点是所需原材料质量高，成本也会相应提高。
二、高纯度半导体材料的应用1.集成电路领域高纯度的硅在制造集成电路的过程中起到至关重要的作用。
将高纯度的硅材料放入电子束枪，利用电子束打开的那个点来刻画出需要的微小电路元件图形。
这样制造出的集成电路元件可以达到非常高的稳定性和可靠性，有助于提高整个电子产业的发展。
2.太阳能电池领域在太阳能电池制造过程中，半导体材料被广泛使用。
将半导体材料经过物理化学处理后，形成p型和n型半导体，将其复合后可以获得太阳能电池的电能。
这种太阳能电池经济、环保、使用寿命长，具有良好的市场前景。
三、研究展望(1) 实现高效生产随着信息技术的飞速发展以及市场的需求量逐年上升，制备高纯度半导体材料已经成为许多企业必须面对的难题。
因此，探究新型高效的生产方式和加工技术，寻找降低成本的方法，也是未来研究的重点。
(2) 提高半导体材料的质量为了提高半导体材料的质量，必须不断钻研材料的基本性质、表面特性等，深化对制造过程中各热过程和化学反应的了解，发现并消除质量缺陷的产生。
只有这样，才能生产出更为优质的高纯度半导体材料，促销电子产业的飞速发展。
四、结语高纯度半导体材料的制备及应用研究是一项非常具有挑战性的工作。
半导体材料的制备和性能表征
半导体材料的制备和性能表征半导体材料是现代电子工业中不可或缺的一部分，包括了Si、GaAs、InP等。
在纳米科技、新能源、生物医学、信息技术等领域都有广泛的应用，随着科技的进步，对半导体材料的需求也越来越高。
本文将介绍半导体材料制备和性能表征。
1. 制备方法半导体材料的制备方法包括化学气相沉积(CVD)、物理气相沉积(PVD)、分子束外延(MBE)、溶胶凝胶法、热氧化等。
化学气相沉积(CVD)是制备大面积半导体薄膜最常用的方法，该方法通过在高温下引入反应气氛，将气相反应生成的产物沉积在衬底表面，沉积速率可达几十微米每小时。
CVD可以控制衬底的温度、气氛、压力等参数，从而控制沉积材料的晶格结构、薄膜结构及性质。
物理气相沉积(PVD)是利用气态源在真空中形成粒子束或蒸汽沉积在衬底表面的方法，包括磁控溅射、电子束蒸发等。
该方法可以制备非晶体、单晶及多晶半导体材料，常用于制备金属薄膜、导电薄膜。
分子束外延(MBE)是制备高质量单晶半导体的一种方法，利用在真空中通过分子流来沉积物质的技术。
在MBE中，材料以小分子团的形式供给，可以实现精确控制单原子沉积速率，材料的晶格结构非常完整。
溶胶凝胶法是通过控制可溶或可分散半导体化合物或金属离子的沉积，将其形成薄膜或粉末的方法。
该方法可以制备高质量非晶体和纳米晶体薄膜，应用于制备透明导电膜、太阳能电池等。
热氧化法是将单晶半导体浸泡在高温的氧气氛中进行表面氧化，可以改善单晶表面的质量。
热氧化法是制备单晶半导体器件常用的表面处理方法，其氧化膜稳定可靠，且不会导致器件电性能的降低。
2. 性能表征半导体材料性能的表征主要包括结构性质、光学性质、电学性质等方面。
结构性质的表征主要包括了晶体结构、晶格参数、缺陷等特征。
常见的结构性质表征方法有X射线衍射(XRD)、透射电子显微镜(TEM)、扫描电子显微镜(SEM)等。
光学性质的表征主要包括吸收光谱、荧光光谱、拉曼光谱等。
其中，拉曼光谱可表征物质的晶格振动，荧光光谱则可表征材料的表面缺陷和杂质。
半导体材料制备技术
半导体材料制备技术半导体材料的制备技术主要包括：物理气相沉积（Physical Vapor Deposition，简称PVD）、化学气相沉积（Chemical Vapor Deposition，简称CVD）、溶液法、分子束外延（Molecular Beam Epitaxy，简称MBE）等。
1.物理气相沉积：物理气相沉积是一种通过在材料表面沉积薄膜的方法。
主要有磁控溅射、电子束蒸发、光化学蒸发等。
磁控溅射是一种通过在金属靶表面轰击产生金属离子，再通过惯性或磁场将金属离子聚集到衬底上形成薄膜的方法。
电子束蒸发是利用电子束的热能使固体材料迅速升温蒸发，然后在衬底上冷凝成薄膜的一种方法。
光化学蒸发是利用高能光激发材料分子，使其在激发态下蒸发和沉积成薄膜的方法。
物理气相沉积技术能够制备高纯度、高质量的半导体材料，但由于金属靶材的限制，只能制备单晶薄膜。
2.化学气相沉积：化学气相沉积是利用气体在表面上化学反应沉积薄膜的一种方法。
主要有低压化学气相沉积（LPCVD）、气相开关化学气相沉积（GS-CVD）、原子层沉积（ALD）等。
低压化学气相沉积是一种在低压下，通过将以气体形式存在的反应物送到反应室中与衬底表面反应沉积的方法。
气相开关化学气相沉积是一种在高压下，通过快速切换反应气体进行气相沉积的方法。
原子层沉积是一种通过依次将反应气体在表面上循环反应沉积的方法。
化学气相沉积技术能够制备高质量的半导体材料，并且可以控制薄膜的厚度和成分，但需要控制反应条件和表面的化学反应，操作复杂。
3.溶液法：溶液法是一种通过浸渍、涂覆或电化学方法将溶解了的半导体材料溶液沉积到衬底上的方法。
主要有溶胶-凝胶法、等离子体增强化学气相沉积（PECVD）等。
溶胶-凝胶法是一种通过将溶解了的半导体溶液或胶体经过控制沉积、干燥和烧结等工艺制备薄膜的方法。
等离子体增强化学气相沉积是一种利用等离子体对气相反应物料进行电离和激发，然后再薄膜表面沉积的一种方法。
半导体材料制备工艺
半导体材料制备工艺1. 单晶生长工艺：单晶生长是制备半导体材料的一种主要工艺。
通过在高温、高压的环境下，用种子晶片引导原料溶液中的离子在晶片表面结晶，逐渐生长出单晶。
单晶生长的方法有几种，包括Czochralski法、Bridgman法以及液相外延法等。
单晶材料的晶格结构更加完整，晶体缺陷较少，具有更好的电子导电性能。
2.液相外延法：液相外延法是一种常用的半导体材料制备工艺，尤其适用于生长复杂结构的材料。
该方法利用熔融的金属溶液中溶解的固体材料，通过控制温度和浓度梯度，逐渐生长出薄膜。
液相外延法具有生长速度快、生长控制性好等优点。
4.化学气相沉积法：化学气相沉积法是一种利用化学气体反应来制备半导体材料的工艺。
该方法利用金属有机化合物或气体中的半导体材料原子与气体中的反应物反应，生成半导体材料。
该方法具有高生长速率、较好的均匀性和可扩展性等优点。
二、半导体材料制备过程中的关键技术1.材料纯度控制：半导体材料的纯度对电子传导和电子控制非常重要。
制备半导体材料时，需要严格控制原料的纯度，消除杂质的影响。
常用的方法包括高温熔炼、分馏、电解等。
2.温度控制：半导体材料的生长需要在特定的温度条件下进行。
因为温度对晶体生长速率、材料纯度和晶体结构等方面都有重要影响。
通过精确控制温度，可以获得高质量的半导体材料。
3.气氛控制：半导体材料在生长过程中，需要在特定的气氛中进行，以避免氧化或者杂质的引入。
常见的气氛控制方法包括惰性气氛保护和高真空保护。
4.结构控制：制备半导体材料时，需要通过调控生长条件来控制材料的结构。
例如调节生长速率、控制晶界和晶格缺陷等。
三、展望半导体材料的制备工艺在半导体行业的发展中起着至关重要的作用。
未来，随着新材料的研发和制备技术的不断完善，半导体材料的制备工艺将继续向更高效、更环保的方向发展。
此外，随着半导体材料在能源、信息、光电等领域的广泛应用，制备工艺也将面临更多的挑战和需求，例如大规模生产、高效率制备等。

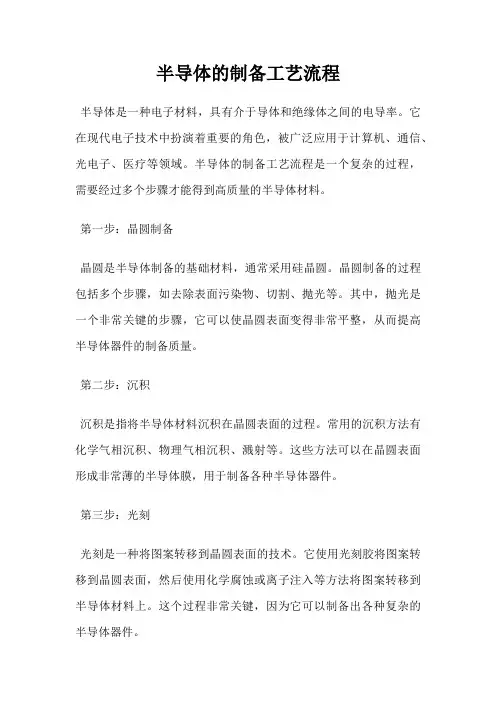

半导体的制备工艺流程
半导体的制备工艺流程半导体是一种电子材料，具有介于导体和绝缘体之间的电导率。
它在现代电子技术中扮演着重要的角色，被广泛应用于计算机、通信、光电子、医疗等领域。
半导体的制备工艺流程是一个复杂的过程，需要经过多个步骤才能得到高质量的半导体材料。
第一步：晶圆制备晶圆是半导体制备的基础材料，通常采用硅晶圆。
晶圆制备的过程包括多个步骤，如去除表面污染物、切割、抛光等。
其中，抛光是一个非常关键的步骤，它可以使晶圆表面变得非常平整，从而提高半导体器件的制备质量。
第二步：沉积沉积是指将半导体材料沉积在晶圆表面的过程。
常用的沉积方法有化学气相沉积、物理气相沉积、溅射等。
这些方法可以在晶圆表面形成非常薄的半导体膜，用于制备各种半导体器件。
第三步：光刻光刻是一种将图案转移到晶圆表面的技术。
它使用光刻胶将图案转移到晶圆表面，然后使用化学腐蚀或离子注入等方法将图案转移到半导体材料上。
这个过程非常关键，因为它可以制备出各种复杂的半导体器件。
第四步：清洗清洗是指将晶圆表面的残留物清除的过程。
这个过程非常重要，因为残留物会影响半导体器件的性能。
清洗通常使用化学方法或物理方法，如超声波清洗、离子束清洗等。
第五步：测试测试是指对制备好的半导体器件进行测试的过程。
测试可以检测器件的性能和可靠性，以确保它们符合规格要求。
测试通常包括电学测试、光学测试、机械测试等。
半导体的制备工艺流程是一个复杂的过程，需要经过多个步骤才能得到高质量的半导体材料。
这些步骤包括晶圆制备、沉积、光刻、清洗和测试等。
只有在每个步骤都严格控制质量的情况下，才能制备出高质量的半导体器件。
半导体制造流程详解
半导体制造流程详解1.前期制备阶段：该阶段包括晶圆生产和晶圆测试两个主要部分。
晶圆生产：晶圆是半导体芯片的载体，通常由硅(Si)材料制成。
晶圆的生产过程分为四个主要步骤：晶体生长、晶圆切割、磨平和清洗。
晶体生长：通过化学反应或熔融法，在高温高压的条件下制备单晶硅块。
晶圆切割：将单晶硅块切割成薄的圆片，即晶圆。
磨平：将切割得到的晶圆经过机械研磨和化学机械抛光，使其表面平整。
清洗：使用化学溶液将晶圆清洗干净，去除表面污染物和残留的研磨液。
晶圆测试：晶圆测试是为了检测晶圆的质量和性能，以确保后续加工过程的可行性。
常见的晶圆测试包括电学测试和光学测试。
电学测试可以通过测量器件的电流和电压来评估器件的性能，而光学测试则用于检测晶圆的表面缺陷和光学特性。
2.特征形成阶段：特征形成是将设计好的电路图案转移到晶圆表面的过程。
该过程主要包括光刻、蚀刻和沉积。
光刻：在晶圆表面上涂覆光刻胶，然后使用光刻机将光刻胶曝光到来自网版的紫外光。
光刻胶的暴露部分形成了一个电路图案。
蚀刻：将暴露在外的光刻胶部分进行化学或物理腐蚀，以去除暴露的区域。
沉积：根据电路设计的需要，在晶圆上沉积薄膜层。
常见的沉积方法包括物理蒸发和化学气相沉积。
3.金属化阶段：金属化是将电路中的铜(或其他金属)引线与晶圆的电路连接起来的过程。
该过程主要包括金属清洗、金属刻蚀和金属填充。
金属清洗：在晶圆表面上涂覆一层金属清洗剂，用于去除表面的氧化物和杂质。
金属刻蚀：使用化学方法将金属层腐蚀，形成所需的连接线路。
金属填充：使用电铸或化学方法将金属填充到金属蚀刻后的凹槽中，以形成导线。
4.封装和测试阶段：封装是将半导体芯片放置在封装器件中，并连接外部引脚。
测试是确保芯片质量和性能的关键步骤。
封装：将半导体芯片放置在封装器件中，使用焊接或黏合方法连接芯片和引线。
测试：通过应用信号和测量反馈，对芯片进行功能测试、可靠性测试和焊接测试。
5.最终检验和封装：该阶段主要包括外观检查、性能测试和包装。
半导体的制备工艺
半导体的制备工艺半导体是一种材料，具有介于导体和绝缘体之间的电导特性。
制备半导体材料是制造集成电路和其他电子器件的基础。
本文将介绍半导体的制备工艺，包括晶体生长、晶圆制备、掺杂和薄膜沉积等过程。
1. 晶体生长半导体晶体的生长是制备半导体材料的首要步骤。
通常采用的方法有固相生长、液相生长和气相生长。
固相生长是将纯净的半导体材料与掺杂剂共同加热，使其在晶体中沉积。
液相生长则是在熔融的溶液中使晶体生长。
而气相生长则是通过气相反应使晶体在基底上生长。
这些方法可以根据不同的材料和要求选择合适的工艺。
2. 晶圆制备晶圆是半导体制备的基础材料，通常使用硅（Si）作为晶圆材料。
晶圆制备的过程包括切割、抛光和清洗等步骤。
首先，将生长好的晶体进行切割，得到薄片状的晶圆。
然后，通过机械和化学方法对晶圆进行抛光，以获得平整的表面。
最后，对晶圆进行清洗，去除表面的杂质和污染物。
3. 掺杂掺杂是为了改变半导体材料的导电性能，通常将杂质原子引入晶体中。
掺杂分为两种类型：n型和p型。
n型半导体是通过掺入少量的五价元素（如磷）来增加自由电子的浓度。
而p型半导体是通过掺入少量的三价元素（如硼）来增加空穴的浓度。
掺杂可以通过不同的方法实现，如扩散、离子注入和分子束外延等。
4. 薄膜沉积薄膜沉积是制备半导体器件的关键步骤之一。
薄膜可以用于制备晶体管、电容器、电阻器等。
常见的薄膜沉积方法有物理气相沉积（PVD）和化学气相沉积（CVD）。
PVD是通过蒸发或溅射的方式将材料沉积到晶圆上。
而CVD则是通过化学反应将气体中的材料沉积到晶圆上。
这些方法可以根据材料和要求选择合适的工艺。
总结起来，半导体的制备工艺涉及晶体生长、晶圆制备、掺杂和薄膜沉积等步骤。
这些步骤都需要严格控制各个参数，以确保半导体材料的质量和性能。
通过不断的研究和发展，半导体工艺的精确性和效率不断提高，为电子器件的制造提供了可靠的基础。
半导体制备工艺流程
半导体制备工艺流程1.原材料准备：首先，需要准备半导体材料的原料，如硅、锗等。
这些原料通常以多晶体或单晶体的形式存在，并需要进行纯化和化学处理，以去除杂质和提高纯度。
2. 制备单晶体：在这一步骤中，需要通过一种称为Czochralski方法的技术，将纯化后的原料制备成单晶体。
该方法利用一个熔融的原料，通过加入引导晶体和控制温度的方式，使晶体在慢慢生长的过程中形成。
3.切割晶片：获得的单晶体需要进行切割，以获得具有所需尺寸和形状的晶片。
这通常通过使用金刚石工具进行切割，因为金刚石具有很高的硬度，可以有效地切割晶体。
4.磨削和研磨：切割后的晶片可能会有表面不平整或粗糙的问题，需要进行磨削和研磨处理。
这一步骤将使用机械磨削和化学机械研磨的方法，逐渐将晶片表面磨平和研磨至所需的光洁度和平整度。
5.清洗和去除杂质：在晶片表面研磨完成后，需要进行清洗和去除杂质的处理。
这一步骤通常使用酸、溶剂或等离子体处理，以去除表面的有机和无机杂质，并提高单晶片的表面质量和净化度。
6.氧化处理：经过清洗和净化的单晶片需要进行表面氧化处理，以形成一层氧化膜。
氧化处理可以通过热氧化或湿氧化的方法进行，其中热氧化是利用高温下的氧气将晶片表面氧化，而湿氧化则是在有水蒸汽的条件下进行。
7.控制掺杂：在制备半导体器件时，通常需要对晶片进行掺杂处理，以改变其电子性能。
掺杂可以通过离子注入或扩散的方式进行，其中离子注入将所需的杂质离子直接注入晶片中，而扩散则是将杂质担体直接接触至晶片表面，然后通过高温处理使其扩散至晶片内部。
8.图案化处理：在制备半导体芯片时，需要根据所需的电路设计，在晶片表面进行图案化处理。
这一步骤通常包括光刻、蚀刻、沉积和清洗等工艺步骤，以逐步形成器件所需的结构和层次。
9.金属化处理：在芯片制备的最后阶段，需要进行金属化处理，以将电路连接至芯片的引脚或电极。
这一步骤通常涉及金属沉积、刻蚀和清洗等工艺步骤，以形成电路和引脚之间的良好电气连接。
半导体材料表征和制备技术
半导体材料表征和制备技术半导体材料是现代科技发展中的重要组成部分，涉及到电子、光电、通信等领域的广泛应用，而半导体材料的表征和制备技术则是保证其性能及应用的质量和效率的重要环节。
本文将从半导体材料的性质、表征和制备等方面来探讨其相关技术及应用。
一、半导体材料的基本性质半导体材料是介于导体和绝缘体之间的材料，具有比金属导体更小的电导率，而比绝缘体大，能够控制电荷流动。
这种材料的电性质由其半导体能隙和掺杂程度决定。
半导体能隙是指固体中价带和导带之间的能量差距，如果这个差距小到一定程度，光子能够激发束缚在价带中的电子到达导带，从而产生很大的电导率。
因为这种材料的电性能随其掺杂程度的变化而变化，所以在制备和运用过程中，需要准确地控制其掺杂程度，以达到特定的电学性能。
二、半导体材料表征技术半导体材料的表征技术包括电性、结构及物理性质的表征。
其中电性表征主要是基于晶体管的测试技术，如I-V特性、C-V特性等，可以通过实验对材料的电学性能进行分析。
结构表征主要是基于X射线衍射、红外吸收光谱、拉曼光谱等技术，可以表征其晶体结构、热稳定性、晶体质量等方面。
物理性质表征主要是基于光学性质、热性质、传热性质、磁性质等技术，可以表征其能隙、光发射和吸收等特性。
三、半导体材料制备技术半导体材料的制备技术主要分为三种，包括化学气相沉积、物理气相沉积和薄膜制备。
其中化学气相沉积和物理气相沉积是制备多晶硅、氮化硅等材料的重要方法。
这两种方法的特点是使用化学反应或热源等工具将固态材料转化为气体，然后通过化学反应使其在半导体材料上沉积，最终形成一个晶体。
薄膜制备则是将材料溶解于溶液中、通过蒸发等方法来制备半导体薄膜的技术。
这种方法可以直接在基板上制备优质的薄膜材料，为半导体市场带来更多的应用。
四、材料表征和制备技术的发展随着半导体材料在智能手机、平板电脑、电子游戏机等消费电子领域的广泛应用，特别是电动车、智能网格和新能源等领域的逐步升温，材料表征和制备技术的发展受到了越来越多的关注。
半导体材料的制备和表征
半导体材料的制备和表征半导体材料是电子器件中不可或缺的材料。
随着半导体技术的快速发展，半导体材料的制备和表征技术也在不断完善。
本文将从制备工艺和表征方法两个方面探讨半导体材料的发展现状和未来趋势。
一、半导体材料的制备工艺半导体材料的制备过程包括晶体生长、晶体切割、薄膜沉积等多个阶段。
其中，晶体生长是半导体材料制备的核心工艺。
1、单晶生长技术单晶生长技术是制备高质量半导体材料的主要工艺之一。
常见的单晶生长方法包括Czochralski法、区域熔法、溅射法等。
其中，Czochralski法是最常用的单晶生长方法，该方法的优点是晶体质量高、生长速度快、成本低，但是也存在晶体取向不易控制的问题。
2、薄膜沉积技术薄膜沉积技术是制备半导体材料薄膜的主要工艺之一。
常见的薄膜沉积方法包括物理气相沉积（PVD）、化学气相沉积（CVD）和溶液法。
其中，PVD具有成膜速度快、成膜温度低、成膜均匀等优点，但是只能制备较厚的薄膜；CVD可以制备较厚和较薄的薄膜，但是成膜速度慢、成膜温度高，需要严格的工艺控制。
3、纳米材料制备技术纳米材料制备是半导体材料制备领域的热点。
常见的纳米材料制备方法包括溶液法、气相法、热处理法等。
其中，溶液法是一种简单易行、成本低的制备方法，但是控制纳米颗粒的粒径和分布比较困难；气相法可以制备高纯度、高品质的纳米材料，但是设备成本高、工艺难度大。
二、半导体材料的表征方法半导体材料的表征是制备过程中不可或缺的环节。
当前，常用的半导体材料表征方法包括材料结构表征、物理性能表征和电学性能表征等。
1、材料结构表征材料结构表征是表征半导体材料晶体结构和缺陷结构的重要方式。
常见的材料结构表征方法包括X射线衍射、扫描电子显微镜、透射电子显微镜等。
其中，X 射线衍射是一种广泛应用的材料结构表征方法，通过分析X射线衍射图谱可以确定材料的晶体结构和衍射峰位置，从而评估材料质量和晶体缺陷等信息。
2、物理性能表征物理性能表征是表征半导体材料物理性质的重要方式。
半导体材料的生长与制备技术
半导体材料的生长与制备技术半导体材料是现代电子产业的核心，它是制造晶体管、光电器件等电子元件的基础。
它的生长和制备技术是电子产业中最重要的环节之一。
本文将介绍半导体材料的生长和制备技术的基本原理和方法，以及这些技术应用的发展趋势。
一、半导体材料的生长技术半导体材料的生长技术主要包括晶体生长、薄膜生长和量子点生长等方面。
1. 晶体生长技术晶体生长通常是通过在高温熔解状态下，在单晶种子上生长单晶体。
晶体生长的过程中，需要控制合金元素的添加、温度、压力、晶体生长速率等因素。
常见的晶体生长技术包括：固相生长、液相生长、气相生长以及分子束外延等技术。
2. 薄膜生长技术薄膜生长技术通常是在具有特殊表面能的衬底上通过物理蒸发、化学气相沉积、离子束外延等方式来生长制备。
其生长的过程中需要控制特定的参数，如蒸发速率、气压、反应温度等。
其中，化学气相沉积和物理气相沉积是薄膜生长技术中最常见的方法。
3. 量子点生长技术量子点生长技术是一种特殊的薄膜生长技术，它能制备出尺寸在几个到几十个纳米的半导体量子点。
量子点具有比基材内部物质更大的限制和量子效应，自然地表现出不同的电学和光学属性。
其生长技术主要包括原位处理、结构上生长和自形成等方法。
二、半导体材料的制备技术半导体材料的制备技术主要包括微电子加工技术、光电子加工技术、光刻技术等方面。
1. 微电子加工技术微电子加工技术是制备半导体芯片的主要方法，可分为前端工艺和后端工艺两个部分。
前端工艺主要是通过光刻或电子束刻蚀等方式制备出光刻胶层图形，然后将胶层用于约束理化腐蚀等技术制备出所需的图案结构。
后端工艺则包括金属化、制造管孔和封装等步骤。
2. 光电子加工技术光电子加工技术主要是通过光刻和光刻胶压印等方法来制造精确的微纳米结构。
光刻技术具有极高的图形形成精度和可重复性，通过在光刻胶层上的光学显影过程，将图案转移至掩模芯片上，使得芯片上的所需结构与掩模芯片上的图案几乎完全一致。
半导体纳米材料的制备方法
半导体纳米材料的制备方法半导体纳米材料是指尺寸在纳米尺度下的半导体材料。
由于其尺寸效应和表面效应，半导体纳米材料通常具有与宏观材料不同的物理和化学性质，因此在能源、电子学、光学等领域具有广泛的应用前景。
下面将介绍一些常见的半导体纳米材料制备方法。
一、溶液法制备溶液法是制备半导体纳米材料最常用的方法之一、常见的溶液法包括溶胶-凝胶法、热力学控制法和溶剂热法等。
1.溶胶-凝胶法溶胶-凝胶法是通过溶胶的水解和聚合形成凝胶，再通过热处理使凝胶脱水和烧结从而制备半导体纳米材料。
该方法适用于制备SiO2、TiO2等氧化物纳米材料。
2.热力学控制法热力学控制法是通过调节溶液中的反应条件，如温度、浓度和pH值等，控制反应平衡，从而使半导体纳米材料在溶液中自发形成。
该方法适用于制备Ag2S、ZnS等硫化物纳米材料。
3.溶剂热法溶剂热法是通过将半导体材料的前驱体溶解在有机溶剂中，在高温和高压条件下进行反应，从而制备半导体纳米材料。
该方法适用于制备CdSe、CuInS2等半导体纳米材料。
二、气相法制备气相法是指通过气相反应制备半导体纳米材料。
常见的气相法包括化学气相沉积法、气溶胶法和热蒸发法等。
1.化学气相沉积法化学气相沉积法是通过将气相中的前驱体输送到反应室中，在适当的温度和压力下反应生成纳米材料。
该方法适用于制备SiC、GaN等半导体纳米材料。
2.气溶胶法气溶胶法是通过将溶胶颗粒悬浮在气体中，然后通过热化学反应或凝胶化反应使颗粒转变成纳米颗粒。
该方法适用于制备TiO2、ZnO等氧化物纳米材料。
3.热蒸发法热蒸发法是通过将材料加热至高温，使之蒸发沉积在基底上形成纳米材料。
该方法适用于制备Au、Ag等金属纳米材料。
三、物理法制备物理法是指通过物理手段制备半导体纳米材料。
常见的物理法包括电沉积法、激光烧结法和机械合金化法等。
1.电沉积法电沉积法是通过电化学反应使半导体离子在电极上沉积形成纳米材料。
该方法适用于制备Cu2O、ZnO等半导体纳米材料。
物理学中的半导体材料制备与性能研究
物理学中的半导体材料制备与性能研究半导体材料是物理学中的研究热点之一。
作为电子学发展的重要基础，半导体材料广泛应用于电子器件、光电子器件、光伏电池等领域。
在半导体材料的制备和性能研究方面，物理学家们不断探索和创新，在现代科技的各个领域做出了许多重大贡献。
一、半导体材料的制备半导体材料的制备可以采用多种方法，主要包括物理气相沉积、化学气相沉积、溅射、分子束外延等。
物理气相沉积是通过热分解或化学反应形成的气体反应物，将半导体薄膜沉积到晶体基底上。
化学气相沉积是将半导体原料以气态形式送到反应室并分解，形成半导体薄膜沉积到晶体基底上。
溅射是使用高能离子轰击靶材，使得材料离子迅速散发并在晶体基底上形成薄膜。
分子束外延是通过高速分子束束流，在基底表面上沉积单原子或化学物质。
通过不同的制备方法，可以得到多种不同性质的半导体材料。
例如，采用物理气相沉积的氧化锌半导体薄膜具有高晶质性、透明性和优异的光电性能，因此被广泛应用于透明电子器件和光电子器件中。
二、半导体材料的性能研究半导体材料的性能研究是物理学家们关注的核心问题。
半导体材料的性能与结构、成分、厚度等因素密切相关。
为了探究这些因素对半导体材料性能的影响，科学家们常常利用光电子学、电学、光学等手段进行性能研究。
光电子学研究可以通过研究半导体材料的能带结构来探究其电学性质。
光电子学技术通常采用光电子发射、光电子能谱等方法，研究半导体材料表面与界面的能带结构和本征缺陷。
电学研究可以通过研究半导体材料的电响应性质来探究其电学性质。
电学技术通常采用暗电导、宏观电学测试等方法，研究半导体材料的电阻率、载流子迁移率等性质。
光学研究可以通过研究半导体材料与光的相互作用来探究其光电性质。
光学技术通常采用吸收光谱、荧光光谱等方法，研究半导体材料的光谱特性、光致发光特性等性质。
通过综合利用光电子学、电学、光学等技术手段，可以深入探究半导体材料中载流子的输运机制、缺陷状态、表面性质等重要问题，从而为半导体器件的设计和优化提供重要支撑。
半导体主要工艺
半导体主要工艺随着科技的不断发展，半导体技术在现代电子领域中扮演着重要的角色。
半导体主要工艺是指将半导体材料制备成器件的一系列工艺过程。
本文将从半导体材料的制备、器件的加工和封装三个方面介绍半导体主要工艺。
一、半导体材料的制备半导体材料是制备半导体器件的基础，常见的半导体材料有硅、锗、砷化镓等。
制备半导体材料的主要工艺包括单晶生长、外延生长和薄膜沉积。
单晶生长是指通过熔融和凝固的过程，在半导体材料中形成大尺寸的单晶。
常见的单晶生长方法有Czochralski法和Bridgman法。
Czochralski法是将纯净的半导体材料加热至熔点，然后将单晶种子慢慢拉出，通过凝固形成大尺寸的单晶。
Bridgman法是将半导体材料加热至熔点，然后缓慢降温，使熔体凝固成单晶。
外延生长是在单晶基片上生长一层与基片具有相同晶格结构的薄膜。
外延生长主要有分子束外延和金属有机气相外延两种方法。
分子束外延是通过加热源产生的高能量粒子束将半导体材料的分子沉积在基片上。
金属有机气相外延则是通过将金属有机化合物和气相反应，使半导体材料沉积在基片上。
薄膜沉积是将半导体材料沉积在基片上形成薄膜。
常见的薄膜沉积方法有物理气相沉积和化学气相沉积。
物理气相沉积是通过将蒸发的半导体材料沉积在基片上形成薄膜。
化学气相沉积则是通过在基片上反应生成半导体材料的气相化合物，使其沉积在基片上。
二、半导体器件的加工半导体器件的加工是指将半导体材料加工成具有特定功能的器件。
常见的半导体器件有晶体管、二极管和集成电路。
晶体管是一种能够放大和控制电流的器件，它由三个或更多区域的半导体材料组成。
制备晶体管的主要工艺包括扩散、腐蚀和光刻。
扩散是将掺杂物通过高温扩散的方法引入半导体材料中，形成具有特定导电性的区域。
腐蚀是通过化学腐蚀的方法将半导体材料的一部分去除，形成所需的结构。
光刻是利用光敏胶和光刻机将光图案转移到半导体材料上，形成所需的结构。
二极管是一种只允许电流单向通过的器件，它由正负两个区域的半导体材料组成。
半导体8 半导体材料制备
基本原理
籽晶杆及其传动组件； 坩埚杆及其传动组件； 进气、排气系统； 功率加热系统；
直pter 8
盛于（石英）坩埚中多晶硅被（电阻）加热熔化，待 其温度在熔点附近并稳定后，将籽晶浸入熔体，并与 其熔接好后以一定速度向上提拉籽晶（同时旋转）引 出晶体（即引晶）。生长一定长度的细颈（细颈以防 籽晶中位错延伸到晶体中），经过“放肩”，“转肩” （晶体逐渐长大到所需直径），等（直）径生长，收 尾，降温，就完成一根单晶锭的拉制。
用一种惰性液体（覆盖 剂B2O3）覆盖着被拉制 材料的熔体，生长室内 冲入惰性气体，使其压 力大于熔体的离分压力， 以抑制熔体中挥发性组 元的蒸发损失，然后按 CZ拉制。
覆盖剂必须满足的条件：
密度小于所拉制材料，使之能浮于熔体表面；
对人体和坩埚在化学上必须是惰性的，不能与熔 体混合，但必须浸润晶体及坩埚； 熔点要低于被拉制材料的熔点，且蒸气压很低； 有较高纯度，熔融状态下透明。 B2O3： 密度1.8g/cm2、软化点450℃、
3. 组分过冷 重掺杂情况下，且K＜1，生长过程中杂质不断 “排”向熔体，使熔体中杂质浓度越来越高，从 而造成熔体内部的过冷度大于扩散层附近熔体过 冷度，，而且离固液界面越远，过冷度越大，这 将使固液界面不稳定，甚至导致枝蔓生长。
降低杂质浓度，提高温度梯度，降 低结晶速度，防止发生组分过冷
4、多晶硅 由砂即（二氧化硅）开始，经由电弧炉的 提炼还原成 冶炼级的硅，再经由盐酸氯 化，产生三氯化硅，经蒸馏纯化后，透 过慢速分 解过程，制成棒状或粒状的多 晶硅。
RCA1 RCA2
5H2O : 1H2O2 : 1NH4OH 有机物 5H2O : 1H2O2 : 1HCl 金属离子
七、晶片的几何参数和参考面
半导体材料制备
半导体材料制备半导体材料是一种在电子学和光电子学领域具有重要应用的材料。
它们具有介于导体和绝缘体之间的导电特性，因此在电子元件的制备中起着重要的作用。
在本文中，将介绍半导体材料制备的过程和方法。
1. 石英衬底制备石英衬底作为半导体材料制备的基础，其制备过程一般包括以下几个步骤：1.1 材料准备首先要准备高纯度的石英粉末，并通过化学洗涤等方法去除杂质。
接下来，将石英粉末与适量的结合剂混合，形成石英混合物。
1.2 压制成型将石英混合物放入模具中进行压制成型。
常用的成型方法包括等静压法和注射成型法。
等静压法利用压力将石英混合物压制成所需形状，而注射成型法则是将石英混合物注入模具中，然后通过振动或压力使其均匀分布。
1.3 烧结将成型后的石英块放入高温炉进行烧结。
在高温下，石英颗粒之间会发生结合，形成致密的石英衬底。
2. 材料纯化半导体材料的纯度对器件性能起着至关重要的作用。
材料纯化过程一般包括以下几个步骤：2.1 原料处理将所需化学物质与溶剂混合，并通过过滤等方法去除杂质。
然后利用蒸发或结晶的方法将溶剂去除，得到纯净的化学物质。
2.2 杂质控制通过控制原料的纯度和加工过程中的环境条件，限制杂质的含量。
常用的方法包括真空处理、高温烘烤和化学处理等。
2.3 杂质去除采用化学方法将杂质从半导体材料中去除。
常用的去除方法包括氧化、电解和蒸发等。
3. 半导体材料的生长半导体材料的生长是指在石英衬底上通过化学气相沉积（CVD）等方法使材料逐渐生长。
该过程一般包括以下几个步骤：3.1 反应器准备将石英衬底放入反应器中，并通过真空抽气等方法净化空气。
3.2 基片预处理将基片通过高温烘烤等方法去除表面杂质，并使其表面平整。
3.3 材料生长将所需的化学气体流入反应器中，并通过控制反应温度、气体流量和反应时间等参数，使材料逐渐沉积在石英衬底上。
常见的生长方法包括金属有机化学气相沉积（MOCVD）和分子束外延（MBE）等。
4. 材料表面和结构处理半导体材料的表面和结构处理对提高器件性能至关重要。
半导体材料的性质和制备
半导体材料的性质和制备半导体材料是一种具有特殊性质的材料，具有电学性质介于导体和绝缘体之间。
它的电学性质具有温度敏感、电阻率渐进式降低、半导带型式可控等特点。
因此，半导体材料在现代电子技术领域的应用非常广泛，例如计算机芯片、太阳能电池板、LED灯等众多高新技术产品都需要半导体材料。
一、半导体材料的性质半导体材料的性质决定了它可以用来制作何种电子器件。
其中最关键的属性是它的电阻率。
半导体材料的电阻率介于导体和绝缘体之间，用Ohm*cm或Ohm*m表示，一般在10^-2 ~10^8之间，通过杂质掺杂可以将半导体材料的电阻率调节到所需要的范围内。
其次，半导体材料的温度敏感性是其独特性质之一。
当半导体材料温度上升时，其电导率会随之增加。
这种性质被广泛用于制造高精度温度测量器和温度控制器。
半导体材料的导带和价带之间的带隙能量也是其重要的性质。
带隙能量越小，材料的电导率越高，反之则越低。
通过控制半导体材料的带隙能量可以改变其电学性质。
半导体材料具有电学性质介于导体和绝缘体之间，与导体不同的是，半导体材料中的电子不能自由传导，但与绝缘体不同的是，半导体材料中的电子可以被激发到导电状态。
二、半导体材料的制备半导体材料的制备主要通过控制杂质掺入来改变其电学性质。
这种方法被称为半导体掺杂。
半导体材料的制备通常有以下几种方法：1. 气相扩散法这种方法是将一种气体制成相对静止的状态，使其扩散到待制成半导体材料的样品中。
杂质通过热扩散的方式将杂质掺入到半导体材料中。
这种方法制造的材料质量较高，但加工比较复杂。
2. 原位合成法这种方法是通过化学气相沉积、分子束外延等技术将杂质掺入到半导体材料中。
这种方法可以制造出高品质的单晶薄膜。
3. 离子注入法这种方法是利用离子束将杂质注入到半导体材料中。
这种方法精度高、效率高，但可能会造成杂质的残留，对杂质掺入量的控制不够精细。
4. 液相扩散法这种方法是利用化学反应，在液相中将杂质掺入到半导体材料中。
半导体材料的理论计算与制备
半导体材料的理论计算与制备第一章：半导体材料的基础知识半导体材料是指导电性介于金属和非金属之间的材料。
与金属相比，半导体的导电性能较弱；与非金属相比，半导体的电导率比非金属高。
半导体材料通常由单质或化合物构成，具有优异的固有光伏效应，因此广泛应用于太阳能电池、LED等领域中。
从光波长、光吸收、色散、激子诱导、电子结构等方面对半导体材料进行理论计算，是制备高性能半导体材料的必要先决条件。
第二章：半导体材料的理论计算半导体材料的理论计算包括两个方面的内容：第一，采用第一性原理的计算方法，研究半导体材料的电子结构、光吸收性能、色散特征等；第二，利用分子动力学模拟的计算方法，研究半导体材料的结构演化、热力学性质等。
这两种方法可以相互补充，成为半导体材料理论计算的重要手段。
其中，第一性原理计算方法主要包括密度泛函理论(DFT)和GW近似计算方法，分别用于研究半导体材料的基态性质和调控其电子结构。
第三章：半导体材料的制备方法半导体材料的制备方法通常包括以下几种：第一，化学气相沉积(CVD)制备法，该方法可以制备高质量的半导体材料薄膜；第二，分子束外延(MBE)法，该方法适用于制备纯度高、厚度均匀的半导体材料薄膜；第三，金属有机化学气相沉积(MOCVD)法，该方法可以制备大面积均匀的半导体材料薄膜；第四，阳极氧化法，该方法主要用于制备氧化铁、氧化锌等半导体材料；第五，溶胶-凝胶法，该方法适用于制备氧化钛、氧化锆等半导体材料。
这些制备方法具有各自的优缺点，可以根据实际需求选择适合的制备方法。
第四章：半导体材料的应用前景半导体材料具有制备容易、性能优良、应用范围广的优点，因此广泛应用于太阳能电池、LED、传感器、光电器件、半导体激光、量子点器件等领域中。
这些应用不仅可以改善人们的生活质量，还可以促进科学技术的发展，并成为推动经济发展的重要动力。
未来，随着半导体材料理论计算和制备技术的不断提高，半导体材料在更多领域中的应用前景将不断拓展，为人类社会带来更多的福利和发展机遇。
半导体材料由什么制成
半导体材料的制备过程
半导体材料是一种在电子学和光电子学领域中广泛应用的材料。
它在现代科技中扮演着至关重要的角色。
那么，半导体材料到底由什么制成呢？
原材料的选择
制备半导体材料的第一步是选择合适的原材料。
通常，半导体材料使用的主要原料包括硅（Si）、砷化镓（GaAs）、氮化镓（GaN）等。
这些原材料的选择取决于半导体材料的具体应用以及性能要求。
材料生长过程
水热法生长
水热法是制备单晶半导体材料常用的方法之一。
在水热条件下，将原料溶解在水中，然后通过升温和控制压力等条件，使得原料在溶液中沉积并生长出单晶半导体材料。
气相生长法
气相生长法是另一种常用的制备半导体材料的方法。
通过在气相中加入合适的原料气体，并通过控制温度和气压等条件，使得原料在基片表面沉积并生长出单晶半导体材料。
材料处理与加工
生长出的半导体材料还需要进行后续的处理与加工。
通常包括切割、打磨、抛光、腐蚀等工艺，以获得符合规格要求的半导体材料。
检测与测试
最后，制备好的半导体材料需要进行严格的检测与测试，以确保其质量和性能符合要求。
常用的测试方法包括X射线衍射、扫描电子显微镜等。
总的来说，半导体材料的制备过程是一个复杂且精细的过程，需要多种工艺流程的配合与控制。
只有经过严格的生长、处理、加工、检测等环节，才能制备出优质的半导体材料，以满足各种应用领域的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.2.4 垂直梯度凝固法和垂直布里奇 曼法
VGF
VB
多段加热炉 温度梯度 GaAs，InP
加热炉相对于石英管 移动
温度梯度
CdTe，HgS，CdSe， HgSe
例子：硅的单晶生长
第一步：石 英（90%）还 原 脱 氧 成 为 熔 炼 级 硅（99％）
第二步：熔 炼 级 硅（99％）到电子级多晶硅
10.2.2 直拉生长技术的改进
磁控直拉法-----Si 连续生长法-----Si 液体覆盖直拉法-----GaAs，InP，GaP，
GaSb，InAs 蒸汽控制直拉法-----GaAs，InP
10.2.3 悬浮区熔法
利用悬浮区的移动进行提纯和生长 无坩埚生长技术，减少污染 杂质3沸点不同，用精馏的方法分 离提纯
沸点 SiCl4 (57.6oC) SiHCl3 (33oC) SiH2Cl2 (8.2oC) SiH3Cl (-30.4oC) SiH4 (-112oC) HCl (-84.7oC)
硅的单晶生长
第三步：电子级多晶硅到单晶硅
最后一步：研磨，切割，抛光
粗硅提纯到电子级多晶硅
粗硅与氯化氢在200℃以上反应 Si十3HCl==SiHCl3+H2
实成烷S际iH反4、应S极iH复3C杂l、，Si除H2生Cl成2、SiSHiCCll43等外各，种还氯可化能硅生
合成温度宜低，温度过高易生成副产物
其中三氯代硅烷产量大、质量高、成本低的优 点，是当前制取多晶硅的主要方法
沉是积 由氮 硅化 烷硅 和膜 氮反(Si应3N形4)就成是的一。个很好的例子，它
化学气相沉积的优点
准确控制薄膜的组分和掺杂水平 可在复杂的衬底上沉积薄膜 不需要昂贵的真空设备 高温沉积可改善结晶完整性 可在大尺寸基片上沉积薄膜
例子：硅的气相外延生长
将硅衬底在还原性气氛中加热，并输入硅源气 体，使之反应，生成硅原子沉积在衬底上，长 出具有与衬底相同晶向的硅单晶层。
10.2 体单晶生长方法
体单晶生长
垂直生长 水平生长
直拉法 磁控直拉法
液体复盖直拉法 蒸汽控制直拉法 悬浮区熔法 垂直梯度凝固法 垂直布里奇曼法
水平布里奇曼法
10.2.1 直拉法
温度在熔点附近 籽晶浸入熔体 一定速度提拉籽晶
最大生长速度 熔体中的对流 生长界面形状 各阶段生长条件的差异
分子束外延 （Molecular Beam Epitaxy） 分子束外延是在超高真空条件下精确控制原材料的分 子束强度，并使其在加热的基片上进行外延生长的一 种技术。
汽相外延生长的优点
1. 汽相外延生长具有生长温度低和纯度高的优点 2. 汽相外延技术为器件的实际制造工艺提供了更
大的灵活性 3. 汽相外延生长的外延层和衬底层间具有非常明
饱和蒸气压
众所都知，任何物质总在不断 地发生着固、气、液三态变化。
设在一定环境温度T下，从固 体物质表面蒸发出来的气体分 子与该气体分子从空间回到该 物质表面的过程能达到平衡， 该物质的饱和蒸气压为Ps：
饱和蒸气压和温度呈指数关系， 随着温度的升高，饱和蒸气压 迅速增加。
H
Ps Ke RT
10.3 片状晶生长
熔体生长技术，主要用于制备太阳能级用 片状硅
避免硅锭切割造成的损失，节约加工成本
D-Web技术 S-R技术 EFG技术
切片 倒角 腐蚀 抛光 清洗
10.4 晶片切割
10.5 半导体外延生长技术
外延生长技术对于半导体器件具有重要意义
在外延生长过程中，衬底起到籽晶的作用，外延 层则保持了与衬底相同的晶体结构和晶向
生长热力学 生长动力学 生长系统中传输过程
11.1 体单晶生长
结晶过程驱动力 杂质分凝 组分过冷
结晶过程驱动力
G L T Tc
杂质分凝
杂质在液相和固相中的浓度不同
K0
CS CL
组分过冷
生长过程中，杂质不断排向熔体，使熔体 中杂质浓度越来越高，过冷度愈来愈大， 离固液界面越远
ΔH为分子蒸发热 K为积分常数 R＝8.3l44焦耳/摩尔
2）化学气相沉积
化学气相沉积(CVD)是半导体工业中应用最为 广泛的用来沉积多种材料的技术，包括大范围 的绝缘材料，大多数金属材料和金属合金材料。
从理论上来说，它是很简单的：两种或两种以 上的气态原材料导入到一个反应室内，然后他 们相互之间发生化学反应，形成一种新的材料， 沉积到晶片表面上。
3. 一些半导体材料目前只能用外延生长来制备， 如GaN
外延生长的技术
汽相外延 （Vapor Phase Epitaxy） 使化学气体中半导体成分结晶在衬底表面，从而生长 出半导体层的过程称为汽相外延。
液相外延 （Liquid Phase Epitaxy） 采用从溶液中再结晶原理的外延生长方法称液相外延;
半导体材料制备
生长技术
体单晶生长技术 单晶生长通常利用籽晶在熔融高温炉里拉伸得到 的体材料 ，半导体硅的单晶生长可以获得电子级 （99.999999%）的单晶硅
外延生长技术 外延指在单晶衬底上生长一层新单晶的技术。 新生单晶层的晶向取决于衬底，由衬底向外延伸 而成，故称“外延层”。
晶体生长问题
如果衬底材料和外延层是同一种材料，称为同质 外延
如果衬底材料和外延层不是同一种材料，称为异 质外延
外延生长的优点
1. 外延生长中，外延层中的杂质浓度可以方便 地通过控制反应气流中的杂质含量加以调节， 而不依赖于衬底中的杂质种类与掺杂水平。单 晶生长需要进行杂质掺杂。
2. 外延生长可以选择性的进行生长，不同材料 的外延生长，不同成分的外延生长，这对于器 件的制备尤为重要。
显清晰的分界 因此，汽相外延技术是制备器件中半导体薄膜的
最重要的技术手段
1）真空热蒸发沉积
真空热蒸发沉积是物理气相沉积技术的一种。
所谓的物理气相沉积是指利用某种物理过程， 如物质的热蒸发或在受到粒子轰击时物质表面 原子的溅射等现象，实现物质原子从源物质到 薄膜的可控转移的过程。
所谓的热蒸发，是指蒸发材料在真空室中被加 热到足够温度时，物质从固相变成气相的过程。
