半导体制造工艺范文
半导体制造工艺范文1.晶圆制备：晶圆是制造半导体器件的基础。
可通过切割单晶硅棒或者熔融硅制备。
制备好的晶圆表面需要经过化学机械抛光，使其表面光滑。
2.掩膜制备：掩膜是指将特定模式转移到晶圆表面的层。
通过光刻技术，在掩膜层上照射紫外线光束，使其形成特定模式。
常用掩膜材料有光刻胶。
3.刻蚀：刻蚀是通过化学或物理的方式去除掩膜层以外的材料，形成所需的结构。
常用的刻蚀方法有湿刻蚀和干刻蚀。
湿刻蚀使用化学溶液去除非掩膜区域的材料，干刻蚀则使用离子轰击或者等离子体气体去除材料。
4.离子注入：离子注入是指向掺杂原子加速并注入到晶圆内部，改变其电学性质。
通过掩膜层上开口处的掺杂窗口进行注入，常用的离子有硼、磷等。
5.扩散：扩散是将注入到晶圆内的掺杂原子在高温下扩散扩展，形成特定的杂质浓度分布。
扩散可以使半导体材料的电学性能得到改善。
通常在氮气或者氢气气氛中进行。
6.金属沉积：金属沉积是将金属材料沉积在晶圆表面，用于电极、导线等器件的制作。
通过化学气相沉积或者物理气相沉积等方法进行。
7.封装：封装是将制造好的芯片装配到封装材料中，制作成可使用的半导体器件。
常用的封装方法有芯片焊接在载体上并用封装材料覆盖，然后进行焊接。
此外，半导体制造工艺还包括成品测试和质量控制等环节。
成品测试是指对制造好的半导体器件进行功能性、电学性能等方面的测试，以验证其质量和性能是否达到要求。
质量控制是指在制造过程中对各个步骤进行监控和调整，以确保最终的产品达到规定的质量标准。
总结而言，半导体制造工艺是一个复杂严谨的过程，需要精确的控制和高精度的设备支持。
只有通过严格的工艺流程和质量控制，才能制备出性能稳定可靠的半导体器件。
这些器件广泛应用于电子、通信、计算机等领域，对现代社会的发展具有重要作用。
半导体制造工艺流程大全
半导体制造工艺流程大全首先是晶圆切割。
晶圆是通过单晶片生长得到的，为了制造半导体器件，需要将晶圆划分成小块。
切割过程通常使用钻孔或锯片进行，切割后需要将晶圆边缘进行光刻处理。
接下来是晶圆清洗。
切割后的晶圆上会附着一些杂质和残留物，需要通过化学溶液进行清洗，以确保表面的纯净度。
然后是研磨抛光。
为了使晶圆表面更加平整和光滑，需要进行研磨和抛光处理。
通过旋转研磨盘和特殊磨料进行处理，可以去除晶圆表面的不平整和杂质。
接下来是掩膜光刻。
在晶圆上制作电路图案，需要使用掩膜光刻技术。
将铬掩膜覆盖在晶圆表面，通过紫外光和化学反应来形成图案。
掩膜光刻是制造半导体器件中最为关键的步骤之一然后是化学气相沉积。
掩膜光刻后需要进行一层绝缘层的沉积，以保护电路。
接下来是扩散。
为了控制晶体电阻，需要在晶圆表面扩散一层掺杂物。
将晶圆放入炉内，在高温下进行热扩散，使掺杂物渗入到晶圆表面。
然后是离子注入。
离子注入是制造器件的关键步骤之一，通过注入高能粒子改变晶圆表面的材料特性。
注入的离子种类和剂量会对晶圆的电学性质产生重要影响。
接下来是金属薄膜制备。
为了制造金属电极和连线，需要在晶圆表面蒸镀一层金属薄膜。
这层金属薄膜主要用于电子连接和传导。
最后是封装测试。
将制造好的晶圆进行封装，以保护器件免受环境和机械损坏。
通过测试和筛选，可以保证器件的质量和性能。
总结以上所述，半导体制造工艺流程包括晶圆切割、晶圆清洗、研磨抛光、掩膜光刻、化学气相沉积、扩散、离子注入、金属薄膜制备等多个关键步骤。
这些步骤不仅要求高度精确和耐心，而且需要高科技设备和专业技能的支持。
半导体制造工艺的不断改进和创新将推动半导体技术的进一步发展和应用。
八大半导体工艺顺序剖析
八大半导体工艺顺序剖析八大半导体工艺顺序剖析在现代科技领域中，半导体材料和器件扮演着重要的角色。
作为电子设备的基础和核心组件，半导体工艺是半导体制造过程中不可或缺的环节。
有关八大半导体工艺顺序的剖析将会有助于我们深入了解半导体制造的工作流程。
本文将从简单到复杂，逐步介绍这八大工艺的相关内容。
1. 排版工艺（Photolithography）排版工艺是半导体制造过程中的首要步骤。
它使用光刻技术，将设计好的电路图案转移到硅晶圆上。
排版工艺需要使用光刻胶、掩膜和曝光设备等工具，通过逐层叠加和显影的过程，将电路图案转移到硅晶圆上。
2. 清洗工艺（Cleaning）清洗工艺在排版工艺之后进行，用于去除光刻胶和其他污染物。
清洗工艺可以采用化学溶液或高纯度的溶剂，保证硅晶圆表面的干净和纯净。
3. 高分辨率电子束刻蚀（High-Resolution Electron BeamLithography）高分辨率电子束刻蚀是一种先进的制造技术。
它使用电子束在硅晶圆表面进行刻蚀，以高精度和高分辨率地制作微小的电路图案。
4. 电子束曝光系统（Electron Beam Exposure Systems）电子束曝光系统是用于制造高分辨率电子束刻蚀的设备。
它具有高能量电子束发射器和复杂的控制系统，能够精确控制电子束的位置和强度，实现微米级别的精细曝光。
5. 高能量离子注入（High-Energy Ion Implantation）高能量离子注入是半导体器件制造中的一项重要工艺。
通过将高能量离子注入到硅晶圆表面，可以改变硅晶圆的电学性质，实现电路中的控制和测量。
6. 薄膜制备与沉积（Film Deposition）薄膜制备与沉积是制造半导体器件的关键工艺之一。
这个工艺将薄膜材料沉积在硅晶圆表面，包括化学气相沉积、物理气相沉积和溅射等方法。
这些薄膜能够提供电介质、导电材料或阻挡层等功能。
7. 设备和工艺完善（Equipment and Process Optimization）设备和工艺完善的步骤是优化半导体制造工艺的关键。
半导体八大工艺顺序
半导体八大工艺顺序半导体八大工艺顺序，是指半导体制造过程中的八个主要工艺步骤。
这些工艺步骤包括晶圆清洗、光刻、沉积、刻蚀、扩散、离子注入、退火和包封。
下面将逐一介绍这些工艺步骤的顺序及其作用。
1. 晶圆清洗晶圆清洗是半导体制造过程中的第一步。
在这一步骤中，晶圆将被放入化学溶液中进行清洗，以去除表面的杂质和污染物。
这样可以确保后续工艺步骤的顺利进行，同时也可以提高器件的质量和性能。
2. 光刻光刻是半导体制造中的关键工艺步骤之一。
在这一步骤中，将使用光刻胶覆盖在晶圆表面上，并通过光刻机将图形投射到光刻胶上。
然后，利用化学溶液将未曝光的光刻胶去除，从而形成所需的图形。
3. 沉积沉积是指在晶圆表面上沉积一层薄膜的工艺步骤。
这一层薄膜可以用于改变晶圆表面的性质，增加其导电性或绝缘性。
常用的沉积方法包括化学气相沉积和物理气相沉积。
4. 刻蚀刻蚀是将多余的材料从晶圆表面去除的工艺步骤。
在这一步骤中，利用化学溶液或等离子刻蚀机将不需要的材料去除，从而形成所需的图形和结构。
5. 扩散扩散是将杂质或掺杂物diffused 到晶圆中的工艺步骤。
这一步骤可以改变晶圆的电学性质，并形成PN 结等器件结构。
常用的扩散方法包括固体扩散和液相扩散。
6. 离子注入离子注入是将离子注入到晶圆中的工艺步骤。
这可以改变晶圆的导电性和掺杂浓度，从而形成电子器件的结构。
离子注入通常在扩散之前进行。
7. 退火退火是将晶圆加热至一定温度并保持一段时间的工艺步骤。
这可以帮助晶圆中的杂质扩散和掺杂物活化，从而提高器件的性能和稳定性。
8. 包封包封是将晶圆封装在外部保护材料中的工艺步骤。
这可以保护晶圆不受外部环境的影响，同时也可以方便晶圆的安装和使用。
半导体制造过程中的八大工艺顺序是一个复杂而精密的过程。
每个工艺步骤都起着至关重要的作用，只有严格按照顺序进行，才能生产出高质量的半导体器件。
希望通过本文的介绍，读者对半导体制造过程有了更深入的了解。

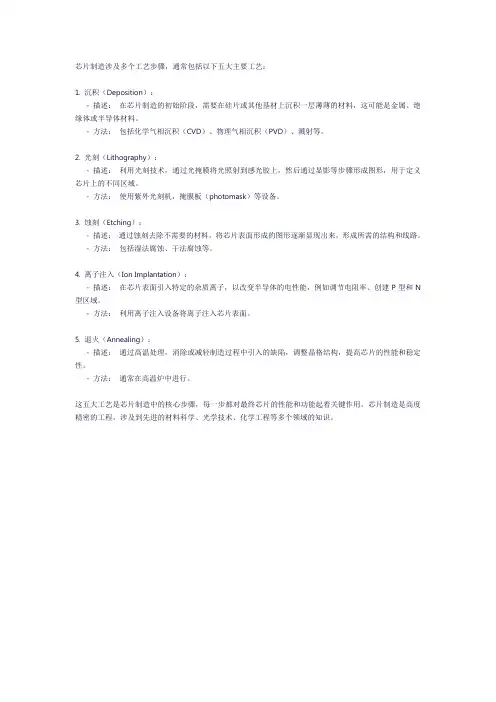

芯片制造五大工艺
芯片制造涉及多个工艺步骤，通常包括以下五大主要工艺：
1. 沉积（Deposition）：
- 描述：在芯片制造的初始阶段，需要在硅片或其他基材上沉积一层薄薄的材料，这可能是金属、绝缘体或半导体材料。
- 方法：包括化学气相沉积（CVD）、物理气相沉积（PVD）、溅射等。
2. 光刻（Lithography）：
- 描述：利用光刻技术，通过光掩膜将光照射到感光胶上，然后通过显影等步骤形成图形，用于定义芯片上的不同区域。
- 方法：使用紫外光刻机，掩膜板（photomask）等设备。
3. 蚀刻（Etching）：
- 描述：通过蚀刻去除不需要的材料，将芯片表面形成的图形逐渐显现出来，形成所需的结构和线路。
- 方法：包括湿法腐蚀、干法腐蚀等。
4. 离子注入（Ion Implantation）：
- 描述：在芯片表面引入特定的杂质离子，以改变半导体的电性能，例如调节电阻率、创建P型和N 型区域。
- 方法：利用离子注入设备将离子注入芯片表面。
5. 退火（Annealing）：
- 描述：通过高温处理，消除或减轻制造过程中引入的缺陷，调整晶格结构，提高芯片的性能和稳定性。
- 方法：通常在高温炉中进行。
这五大工艺是芯片制造中的核心步骤，每一步都对最终芯片的性能和功能起着关键作用。
芯片制造是高度精密的工程，涉及到先进的材料科学、光学技术、化学工程等多个领域的知识。
射频化合物半导体晶圆生产工艺流程
射频化合物半导体晶圆生产工艺流程下载提示。
该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
射频化合物半导体晶圆生产工艺流程该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 射频化合物半导体晶圆生产工艺流程 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在射频化合物半导体晶圆生产过程中, 首先需要准备衬底。
半导体八大工艺名称
半导体八大工艺名称1. 硅晶圆制备工艺硅晶圆制备是半导体制造过程的第一步，也是最为关键的一步。
它是指将高纯度的硅材料通过一系列的工艺步骤转化为薄而平整的硅晶圆。
硅晶圆制备工艺主要包括以下几个步骤：(1) 单晶生长单晶生长是将高纯度的硅材料通过熔融和凝固的过程，使其在特定的条件下形成单晶结构。
常用的单晶生长方法包括Czochralski法和区熔法。
(2) 切割切割是将生长好的硅单晶材料切割成薄片的过程。
常用的切割方法是采用金刚石刀片进行切割。
(3) 研磨和抛光研磨和抛光是将切割好的硅片进行表面处理，使其变得平整光滑的过程。
研磨通常使用研磨机进行，而抛光则使用化学机械抛光（CMP）工艺。
(4) 清洗清洗是将研磨和抛光后的硅片进行清洁处理，去除表面的污染物和杂质。
清洗过程通常采用酸洗和溶剂清洗的方法。
2. 光刻工艺光刻工艺是半导体制造中的一项关键工艺，用于将设计好的电路图案转移到硅晶圆上。
光刻工艺主要包括以下几个步骤：(1) 涂覆光刻胶涂覆光刻胶是将光刻胶涂覆在硅晶圆表面的过程。
光刻胶是一种敏感于紫外光的物质，可以通过紫外光的照射来改变其化学性质。
(2) 曝光曝光是将硅晶圆上的光刻胶通过光刻机上的光源进行照射，使其在特定区域发生化学反应。
曝光过程需要使用掩模板来控制光刻胶的曝光区域。
(3) 显影显影是将曝光后的光刻胶进行处理，使其在曝光区域发生溶解或固化的过程。
显影过程通常使用显影液进行。
(4) 清洗清洗是将显影后的硅晶圆进行清洁处理，去除残留的光刻胶和显影液。
3. 离子注入工艺离子注入工艺是将特定的离子注入到硅晶圆中，以改变其电学性质的过程。
离子注入工艺主要包括以下几个步骤：(1) 选择离子种类和能量选择合适的离子种类和能量是离子注入工艺的第一步。
不同的离子种类和能量可以改变硅晶圆的导电性质。
(2) 离子注入离子注入是将选择好的离子通过离子注入机进行注入的过程。
离子注入机通过加速器将离子加速到一定的能量，并将其注入到硅晶圆中。
半导体射频陶瓷基板
半导体射频陶瓷基板半导体射频陶瓷基板是一种用于射频电路和微波电路的关键元件，具有优异的性能和可靠性。
本文将从材料特性、制造工艺、应用领域等方面详细介绍半导体射频陶瓷基板的相关知识。
一、材料特性半导体射频陶瓷基板通常采用氧化铝（Al2O3）陶瓷材料制成，具有良好的绝缘性能、高温稳定性和低介电损耗等特点。
其介电常数通常在9-12之间，介电损耗角正切在0.0003以下，使其在射频和微波领域具有广泛应用。
二、制造工艺半导体射频陶瓷基板的制造工艺主要包括材料制备、成型、烧结和加工等环节。
首先，将氧化铝粉末与其他添加剂进行混合，然后通过压制或注塑成型的方式得到所需形状的陶瓷基板。
接下来，在高温条件下进行烧结，使陶瓷基板形成致密的结构。
最后，根据具体要求进行加工，如切割、钻孔、抛光等，以满足不同尺寸和形状的需求。
三、应用领域半导体射频陶瓷基板广泛应用于无线通信、雷达、卫星通信、微波炉等领域。
在无线通信领域，射频陶瓷基板可以用于制造功率放大器、滤波器、耦合器等射频器件，帮助实现无线信号的传输和处理。
在雷达领域，射频陶瓷基板可以用于制造天线、耦合器、脉冲压缩器等组件，提高雷达系统的性能和灵敏度。
在卫星通信领域，射频陶瓷基板可以用于制造低噪声放大器、频率合成器、滤波器等器件，实现卫星通信的高速稳定传输。
此外，射频陶瓷基板还可以用于微波炉中的加热元件，具有良好的热稳定性和耐高温性能。
总结：半导体射频陶瓷基板是一种在射频和微波电路中广泛应用的关键材料，具有优异的性能和可靠性。
其材料特性包括良好的绝缘性能、高温稳定性和低介电损耗等特点，制造工艺包括材料制备、成型、烧结和加工等环节。
在应用领域上，射频陶瓷基板主要应用于无线通信、雷达、卫星通信和微波炉等领域，用于制造各种射频和微波器件，帮助实现信号的传输和处理。
随着无线通信和微波技术的不断发展，半导体射频陶瓷基板在电子行业中的重要性将日益凸显。
半导体制造流程及生产工艺流程
半导体制造流程及生产工艺流程1.原料准备：半导体制造的原料主要是硅（Si），通过提取和纯化的方式获得高纯度的硅单晶。
2. 晶圆制备：将高纯度的硅原料通过Czochralski或者Float Zone方法，使其形成大型硅单晶圆（晶圆直径一般为200mm或300mm）。
3.表面处理：进行化学机械抛光（CMP）和去杂质处理，以去除晶圆表面的污染物和粗糙度。
4.晶圆清洗：使用化学溶液进行清洗，以去除晶圆表面的有机和无机污染物。
5.硅片扩散：通过高温反应，将所需的杂质（如磷或硼）掺杂到硅片中，以改变其电子性质。
6.光刻：在硅片上涂覆光刻胶，并使用掩模板上的图案进行曝光。
然后将光刻胶显影，形成图案。
7.蚀刻：使用化学溶液进行蚀刻，以去除未被光刻胶所保护的区域，暴露出下面的硅片。
8.金属蒸镀：在硅片表面沉积金属层，用于连接电路的不同部分。
9.氧化和陶瓷：在硅片表面形成氧化层，用于隔离不同的电路元件。
10.电极制备：在硅片上形成金属电极，用于与其他电路元件连接。
11.测试和封装：将晶圆切割成单个芯片，然后对其进行测试和封装，以确保其性能符合要求。
以上是半导体制造的主要步骤，不同的半导体产品可能还涉及到其他特定的工艺流程。
此外，半导体制造过程还需要严格的质量控制和环境控制，以确保产品的可靠性和性能。
不同的半导体生产流程会有所不同，但大致上都包含以下几个关键的工艺流程：1. 前端制程（Front-end Process）：包括晶圆清洗、来料检测、扩散、光刻、蚀刻、沉积等步骤。
这些步骤主要用于在硅片上形成电子元件的结构。
2. 中端制程（Middle-end Process）：包括溅射、化学机械抛光、化学物理蚀刻、金属蒸镀等步骤。
这些步骤主要用于在晶圆上形成连接电子元件的金属线路。
3. 后端制程（Back-end Process）：包括划片、电极制备、测试、封装等步骤。
这些步骤主要用于将芯片进行切割、封装，以及测试芯片的性能。
半导体制造工艺流程大全
半导体制造工艺流程大全1.半导体材料准备：制造过程的第一步是准备半导体材料。
常用的半导体材料包括硅、砷化镓和磷化镓等。
这些材料需要通过晶体生长技术来制备出高纯度的单晶硅片或外延片。
2.掩膜制备：接下来，需要在半导体材料上制备一层掩膜。
掩膜是一种特殊的光刻胶，能够帮助定义出待制造的电子器件结构。
通过光刻技术，在掩膜上曝光并使用化学溶解剂去除暴露区域的光刻胶，从而形成所需的图案。
3.制造掩模：根据所需的器件结构，需要制造掩模。
掩模通常由透明的石英板和掩模背面涂上的金属膜组成。
使用电子束或激光刻蚀技术将所需的图案转移到金属膜上，然后再去除背面的掩膜光刻胶。
4.器件制造：将制造好的掩模放在准备好的半导体材料上，通过离子注入、物理气相沉积或化学气相沉积等技术，在材料上制备出所需的器件结构和电路连接电路。
5.清洗和拷贝：在制造过程中，需要定期清洗掉不需要的杂质和残留物，以确保器件性能的稳定。
此外，对于大规模集成电路制造，还需要使用光刻和蚀刻等技术进行电路拷贝。
6.热处理和退火：在器件制造的后期，还需要进行一系列的热处理和退火工艺。
这些工艺可以改变器件的电学和结构特性，以提高性能和可靠性。
7.电极制造：最后一步是制造电极。
使用金属薄膜沉积技术，在器件上制备出电极连接电路。
这些电极可以用于对器件进行电压和电流的刺激和测量。
半导体制造是一个高度精密和复杂的过程，需要使用多种材料和技术。
根据所制备器件的不同，工艺流程也会有所不同。
此外，随着科技的发展，新的材料和工艺技术也在不断涌现，使半导体制造工艺变得更加多样化和复杂化。
以上只是半导体制造工艺流程的一个简要概述，实际的制造过程会更加复杂和详细。
不同的半导体制造公司和研发机构可能会有特定的流程和工艺参数。
因此，在实际应用中，需要根据具体需求和材料特性来设计和优化制造工艺流程。
射频芯片制造流程
射频芯片制造流程主要包括以下几个步骤：1. 芯片设计：根据终端产品的需求，从系统、模块、电路等各个层级进行选择并组合，确定器件结构、工艺方案等，实现相关的功能和性能要求的过程。
2. 晶圆制作：生产商根据设计版图进行掩膜制作，形成模版，在晶圆上批量制造集成电路，通过多次重复运用掺杂、沉积、光刻等工艺，最终在晶圆上实现高集成度的复杂电路。
晶圆越薄，成产的成本越低，但对工艺就要求的越高。
3. 晶圆涂膜：晶圆涂膜能抵抗氧化以及耐温能力，其材料为光阻的一种。
4. 晶圆光刻显影、蚀刻：该过程使用了对紫外光敏感的化学物质，即遇紫外光则变软。
通过控制遮光物的位置可以得到芯片的外形。
在硅晶片涂上光致抗蚀剂，使得其遇紫外光就会溶解。
这是可以用上第一份遮光物，使得紫外光直射的部分被溶解，这溶解部分接着可用溶剂将其冲走。
这样剩下的部分就与遮光物的形状一样了，而这效果正是所需要的。
这样就得到所需要的二氧化硅层。
5. 搀加杂质：将晶圆中植入离子，生成相应的P、N类半导体。
具体工艺是从硅片上暴露的区域开始，放入化学离子混合液中。
这一工艺将改变搀杂区的导电方式，使每个晶体管可以通、断、或携带数据。
简单的芯片可以只用一层，但复杂的芯片通常有很多层，这时候将这一流程不断的重复，不同层可通过开启窗口联接起来。
这一点类似所层PCB板的制作制作原理。
更为复杂的芯片可能需要多个二氧化硅层，这时候通过重复光刻以及上面流程来实现，形成一个立体的结构。
6. 晶圆测试：经过上面的几道工艺之后，晶圆上就形成了一个个格状的晶粒。
通过针测的方式对每个晶粒进行电气特性检测。
一般每个芯片的拥有的晶粒数量是庞大的，组织一次针测试模式是非常复杂的过程，这要求了在生产的时候尽量是同等芯片规格构造的型号的大批量的生产。
数量越大相对成本就会越低，这也是为什么主流芯片器件造价低的一个因素。
7. 封装测试：将生产出来的合格晶圆进行切割、焊线、塑封，以防止物理损坏或化学腐蚀，同时使芯片电路与外部器件实现电气连接。
半导体的生产工艺流程(精)
半导体的生产工艺流程(精)什么是半导体半导体是一种电子特性介于导体和绝缘体之间的固体材料。
它具备一部分导体材料的性质，如可对电流进行某种程度上的控制，同时又保留了部分绝缘材料的性质，如电阻值较高。
由于半导体具备这些特性，它成为了现代电子工业中不可或缺的材料之一。
半导体生产的基本流程半导体的生产工艺流程日趋复杂，但基本的工艺流程依然是从硅田采购到成品的集成电路，一般包含以下几个基本步骤：1.半导体材料生长2.晶圆加工3.掩膜制作4.晶圆刻蚀5.金属化6.化学机械研磨7.微影光刻8.其他工序如离子注入、退火等半导体材料生长半导体材料生长是制造半导体器件的第一步。
硅材料生长主要采用CVD或单晶生长法，CVD是一种化学气相沉积方法，通过反应气体在衬底表面沉积。
而锗的生长则使用另一种方法——分子束外延法，将纯净的气态的锗芯片熔化以后喷到介质上，并通过化学反应来沉积到介质表面。
相比之下，单晶生长法是生长单晶硅的主要方法，它使铸锭通过高温坩埚中的液体硅进行熔硅石化学反应，得到单晶硅，并通过磨削和切割等多个工艺步骤得到晶圆。
晶圆加工晶圆加工是将生长出的单晶硅切成薄片（通常厚度为0.3~0.75mm），通过化学改性等方式得到半导体材料。
该过程中硅片会被加热，然后用钨丝切成薄片，一般需要晶片翻转，重复切削，直至得到标准的直径200mm或更大的薄片。
掩膜制作光刻技术是制造集成电路的核心工艺之一。
它通过将光刻胶覆盖在晶圆表面，然后将加工好的掩膜对准涂有光刻胶的晶片，利用紫外线照射胶层，然后用化学方法去除未凝固的光刻胶，实现对半导体片的局部改性。
晶圆刻蚀刻蚀是制造半导体器件的另一个核心工艺之一。
该工艺主要通过使用化学液体或离子束等方法进行化学或物理改性，以清除不需要的表面材料，留下所需形状的导电区域和非导电区域。
通常包括干法刻蚀、湿法刻蚀和离子束刻蚀等方法。
金属化金属化是将晶圆表面金属化来保护芯片和连接电路，通常采用电子束蒸发或物理气相沉积等方式将金属材料加热，使其蒸发后再沉积在晶圆表面。
半导体生产工艺流程
半导体生产工艺流程半导体生产工艺流程半导体是一种特殊的材料，具有介于导体和绝缘体之间的导电性质。
在现代科技中广泛应用，如电子器件、计算机芯片、光电子器件等。
半导体生产的工艺流程复杂且精细，下面将介绍一般半导体生产的工艺流程。
1. 半导体材料的制备：半导体材料主要有硅(Si)和化合物半导体，首先需要将原材料进行精细加工处理，包括净化、溶解、混合等步骤。
随后，将制得的造粒体放入炉中进行热处理，在高温下使材料再结晶，得到高纯度的半导体单晶体。
2. 晶圆制备：将单晶体切割成薄片，厚度约为0.5毫米左右，称为晶圆。
这些晶圆通常是圆形的，并且经过高温处理，表面变得平滑均匀。
3. 清洗：将晶圆放入清洗液中进行清洗，去除表面的杂质和污染物。
清洗液中一般会添加一些化学试剂，如酸碱溶液，以帮助去除污染物。
4. 薄膜生长：将晶圆放入腔体中进行薄膜生长。
薄膜可以是各种材料，如氮化硅、氧化硅等。
生长薄膜的方法有物理气相沉积、化学气相沉积等。
5. 光刻：将需要制作的图形和结构传输到薄膜上。
这个过程需要使用光刻胶和光刻机进行。
将光刻胶涂覆在晶圆上，然后使用光刻机照射光刻胶，光刻胶在此过程中会发生化学反应，形成所需要的图形。
6. 电子束蒸发：通过电子束蒸发器将金属材料蒸发到晶圆表面。
电子束蒸发器通过电子束加热金属材料，使其蒸发并在晶圆上形成金属薄膜。
7. 化学腐蚀：使用化学试剂将晶圆表面的金属薄膜剥离，以形成所需的图案。
化学腐蚀的方法有湿法腐蚀和干法腐蚀等。
8. 清洗与检验：清洗剥离后的晶圆并进行光学检验。
晶圆要经过严格的品质检验，以确保产品的质量和性能。
9. 封装封装：对晶圆进行封装，将其安装在塑料封装中，并与导线相连。
封装的目的是保护晶圆，同时提供与其他电路或设备的连接。
以上是一般半导体生产的工艺流程，不同的半导体制造商可能会有所不同，但总的来说，这个流程是一个基本的框架。
半导体生产的工艺流程需要高度的精确性和严格的控制，以确保产品的质量和性能。
射频半导体工艺介绍
射频半导体工艺介绍虽然过去几年了，但是感觉到目前的射频半导体工艺还是这几种，只不过工艺更加进步了，所以以下的文章还是适合的。
1. GaAs半导体材料可以分为元素半导体和化合物半导体两大类，元素半导体指硅、锗单一元素形成的半导体，化合物指砷化镓、磷化铟等化合物形成的半导体。
砷化镓的电子迁移速率比硅高5.7 倍，非常适合用于高频电路。
砷化镓组件在高频、高功率、高效率、低噪声指数的电气特性均远超过硅组件，空乏型砷化镓场效应晶体管(MESFET)或高电子迁移率晶体管(HEMT/PHEMT)，在3 V 电压操作下可以有80%的功率附加效率(PAE: Power Added Efficiency)，非常适用于高层(high tier)的无线通讯中长距离、长通信时间的需求。
砷化镓元件因电子迁移率比硅高很多，因此采用特殊的工艺，早期为MESFE金属半导体场效应晶体管，后演变为HEMT ( 高速电子迁移率晶体管)，pHEMT( 介面应变式高电子迁移电晶体)目前则为HBT ( 异质结双极晶体管)。
异质双极晶体管(HBT)是无需负电源的砷化镓组件，其功率密度(power density)、电流推动能力(current drive capability)与线性度(linearity)均超过FET，适合设计高功率、高效率、高线性度的微波放大器，HBT为最佳组件的选择。
而HBT组件在相位噪声，高Gm、高功率密度、崩溃电压与线性度上占优势，另外它可以单电源操作，因而简化电路设计及次系统实现的难度，十分适合于射频及中频收发模块的研制，特别是微波信号源与高线性放大器等电路。
砷化镓生产方式和传统的硅晶圆生产方式大不相同，砷化镓需要采用磊晶技术制造，这种磊晶圆的直径通常为4-6 英寸，比硅晶圆的12英寸要小得多。
磊晶圆需要特殊的机台，同时砷化镓原材料成本高出硅很多，最终导致砷化镓成品IC成本比较高。
磊晶目前有两种，一种是化学的MOCVD，一种是物理的MBE。
半导体的制备工艺
半导体的制备工艺半导体是一种材料，具有介于导体和绝缘体之间的电导特性。
制备半导体材料是制造集成电路和其他电子器件的基础。
本文将介绍半导体的制备工艺，包括晶体生长、晶圆制备、掺杂和薄膜沉积等过程。
1. 晶体生长半导体晶体的生长是制备半导体材料的首要步骤。
通常采用的方法有固相生长、液相生长和气相生长。
固相生长是将纯净的半导体材料与掺杂剂共同加热，使其在晶体中沉积。
液相生长则是在熔融的溶液中使晶体生长。
而气相生长则是通过气相反应使晶体在基底上生长。
这些方法可以根据不同的材料和要求选择合适的工艺。
2. 晶圆制备晶圆是半导体制备的基础材料，通常使用硅（Si）作为晶圆材料。
晶圆制备的过程包括切割、抛光和清洗等步骤。
首先，将生长好的晶体进行切割，得到薄片状的晶圆。
然后，通过机械和化学方法对晶圆进行抛光，以获得平整的表面。
最后，对晶圆进行清洗，去除表面的杂质和污染物。
3. 掺杂掺杂是为了改变半导体材料的导电性能，通常将杂质原子引入晶体中。
掺杂分为两种类型：n型和p型。
n型半导体是通过掺入少量的五价元素（如磷）来增加自由电子的浓度。
而p型半导体是通过掺入少量的三价元素（如硼）来增加空穴的浓度。
掺杂可以通过不同的方法实现，如扩散、离子注入和分子束外延等。
4. 薄膜沉积薄膜沉积是制备半导体器件的关键步骤之一。
薄膜可以用于制备晶体管、电容器、电阻器等。
常见的薄膜沉积方法有物理气相沉积（PVD）和化学气相沉积（CVD）。
PVD是通过蒸发或溅射的方式将材料沉积到晶圆上。
而CVD则是通过化学反应将气体中的材料沉积到晶圆上。
这些方法可以根据材料和要求选择合适的工艺。
总结起来，半导体的制备工艺涉及晶体生长、晶圆制备、掺杂和薄膜沉积等步骤。
这些步骤都需要严格控制各个参数，以确保半导体材料的质量和性能。
通过不断的研究和发展，半导体工艺的精确性和效率不断提高，为电子器件的制造提供了可靠的基础。
半导体主要生产工艺
半导体主要生产工艺
半导体主要生产工艺包括：
晶圆制备：晶圆是半导体制造的基础，其质量直接影响到后续工艺的进行和最终产品的性能。
薄膜沉积：薄膜沉积技术是用于在半导体材料表面沉积薄膜的过程。
刻蚀与去胶：刻蚀是将半导体材料表面加工成所需结构的关键工艺。
离子注入：离子注入是将离子注入半导体材料中的关键工艺。
退火与回流：退火与回流是使半导体材料内部的原子或分子的运动速度减缓，使偏离平衡位置的原子或分子回到平衡位置的工艺。
金属化与互连：金属化与互连是利用金属材料制作导电线路，实现半导体器件间的电气连接的过程。
测试与封装：测试与封装是确保半导体器件的质量和可靠性的必要环节。
半导体的工艺的四个重要阶段是：
原料制作阶段：为制造半导体器件提供必要的原料。
单晶生长和晶圆的制造阶段：为制造半导体器件提供必要的晶圆。
集成电路晶圆的生产阶段：在制造好的晶圆上，通过一系列的工艺流程制造出集成电路。
集成电路的封装阶段：将制造好的集成电路封装起来，便于安装和使用。
半导体材料有以下种类：
元素半导体：在元素周期表的ⅢA族至IVA族分布着11种具有半导性的元素，其中C表示金刚石。
无机化合物半导体：分二元系、三元系、四元系等。
有机化合物半导体：是指以碳为主体的有机分子化合物。
非晶态与液态半导体。
半导体六大制造工艺流程
半导体六大制造工艺流程
半导体制造通常涉及六大制造工艺流程，它们是晶体生长、晶
圆加工、器件加工、器件封装、测试和最终组装。
让我逐一详细解
释这些工艺流程。
首先是晶体生长。
在这一阶段，晶体生长炉中的硅原料被加热
至高温，然后通过化学反应使其结晶成为硅单晶棒。
这些单晶棒随
后被切割成薄片，即晶圆。
接下来是晶圆加工。
在这个阶段，晶圆表面被涂覆上光敏树脂，并通过光刻技术进行图案转移，然后进行腐蚀、沉积和离子注入等
步骤，以形成电路图案和器件结构。
第三个阶段是器件加工。
在这个阶段，晶圆上的器件结构被形成，包括晶体管、二极管和其他电子元件。
这一过程通常包括清洗、光刻、腐蚀、沉积和离子注入等步骤。
接下来是器件封装。
在这一阶段，芯片被封装在塑料或陶瓷封
装中，并连接到外部引脚。
这一过程旨在保护芯片并为其提供连接
到电路板的手段。
第五个阶段是测试。
在这一阶段，封装的芯片将被测试以确保
其功能正常。
这可能涉及电学测试、可靠性测试和其他类型的测试。
最后一个阶段是最终组装。
在这一阶段，封装的芯片被安装到
电路板上，并连接到其他组件，如电源、散热器等。
这一阶段也包
括整个产品的最终组装和包装。
总的来说，半导体制造的六大工艺流程涵盖了从原材料到最终
产品的整个生产过程，每个阶段都至关重要，对最终产品的质量和
性能都有着重要的影响。
制造半导体的工艺方法与流程
制造半导体的工艺方法与流程
半导体是现代电子技术中不可或缺的基础材料，制造半导体的工艺方法与流程也是电子制造过程中最关键的环节之一。
以下是制造半导体的工艺方法与流程的主要内容：
1. 半导体晶片的生长
半导体晶片的生长是制造半导体的第一步，其过程一般采用化学气相沉积或物理气相沉积的方法，在高温高压的环境中使半导体晶片逐渐生长并形成晶体结构。
2. 晶片表面的处理
半导体晶片表面的处理是制造半导体的关键环节之一，其目的是去除表面的杂质和氧化物，并形成平滑的表面。
处理过程一般采用化学或物理方法，如酸洗、电解或化学机械抛光等。
3. 掩膜制作
掩膜是制造半导体过程中的核心部件，它可以控制半导体晶片上的材料添加和电路图案的制作。
掩膜制作一般分为光刻和电子束刻蚀两种方法。
4. 材料沉积
半导体制造过程中需要添加各种材料，如金属、氧化物、硅等。
材料沉积是将这些材料添加到半导体晶片上的关键步骤之一，其方法主要有化学气相沉积、物理气相沉积和溅射等。
5. 清洗与检测
制造半导体过程中需要对半导体晶片进行清洗和检测。
清洗是为
了去除杂质和残留物，检测则是为了保证晶片的质量和性能。
检测方法包括光学检测、电子检测和化学检测等。
总的来说，制造半导体的工艺方法与流程十分复杂，需要严格按照流程进行，才能确保半导体晶片的质量和性能。
半导体制作流程
半导体制作流程一、引言半导体是一种具有特殊导电性能的材料，广泛应用于电子器件和集成电路中。
半导体制作流程是指将原始材料转化为成品半导体器件的一系列工艺步骤。
本文将介绍常见的半导体制作流程，包括晶体生长、晶圆制备、掩膜光刻、腐蚀、沉积、刻蚀、清洗等环节。
二、晶体生长半导体器件的基础是晶体，晶体生长是半导体制作的第一步。
晶体生长主要有两种方法：Czochralski法和分子束外延法。
Czochralski法是通过将原料溶解在熔融的溶剂中，然后逐渐降温使晶体生长。
分子束外延法则是利用分子束沉积原理，将原子逐层沉积在衬底上，形成晶体。
三、晶圆制备晶圆是半导体制作过程中的基础材料，一般采用硅材料制成。
晶圆制备包括切割、抛光和清洗等步骤。
首先，将晶体锯成薄片，然后通过机械抛光和化学机械抛光等方法将薄片抛光成规定厚度的圆片。
最后，对晶圆进行清洗，去除表面污染物。
四、掩膜光刻掩膜光刻是半导体制作中的关键步骤之一，用于制作半导体器件的芯片图案。
掩膜光刻主要包括制作掩膜、涂覆光刻胶、曝光和显影等步骤。
首先，制作掩膜，即将芯片图案转移到光刻胶上。
然后，将光刻胶均匀涂覆在晶圆表面。
接着，通过光刻机对光刻胶进行曝光，使其固化形成芯片图案。
最后，通过显影将未固化的光刻胶去除，形成芯片的图案。
五、腐蚀腐蚀是半导体制作中的重要工艺，用于去除不需要的材料。
腐蚀分为湿腐蚀和干腐蚀两种。
湿腐蚀是利用酸性或碱性溶液对晶圆表面进行腐蚀，去除多余材料。
干腐蚀则是利用化学气相沉积的方法，在特定温度和气氛下，使晶圆表面发生化学反应，并去除不需要的材料。
六、沉积沉积是半导体制作中的重要工艺，用于在晶圆表面沉积新的材料。
常见的沉积方法有化学气相沉积和物理气相沉积。
化学气相沉积是通过将气体反应在晶圆表面，使新材料沉积。
物理气相沉积则是通过蒸发、溅射等物理方法将材料沉积在晶圆表面。
七、刻蚀刻蚀是半导体制作中的重要工艺，用于去除不需要的材料。
刻蚀分为湿刻蚀和干刻蚀两种。
5种主流射频制造工艺
射频半导体工艺——GaAs半导体材料可以分为元素半导体和化合物半导体两大类，元素半导体指硅、锗单一元素形成的半导体，化合物指砷化镓、磷化铟等化合物形成的半导体。
砷化镓的电子迁移速率比硅高5.7 倍，非常适合用于高频电路。
砷化镓组件在高频、高功率、高效率、低噪声指数的电气特性均远超过硅组件，空乏型砷化镓场效晶体管(MESFET)或高电子迁移率晶体管(HEMT/PHEMT)，在3 V 电压操作下可以有80 %的功率增加效率(PAE: power addedefficiency)，非常的适用于高层(high tier)的无线通讯中长距离、长通信时间的需求。
砷化镓元件因电子迁移率比硅高很多，因此采用特殊的工艺，早期为MESFET 金属半导体场效应晶体管，后演变为HEMT ( 高速电子迁移率晶体管)，pHEMT( 介面应变式高电子迁移电晶体)目前则为HBT ( 异质接面双载子晶体管)。
异质双极晶体管(HBT)是无需负电源的砷化镓组件，其功率密度(power density)、电流推动能力(current drive capability)与线性度(linearity)均超过FET，适合设计高功率、高效率、高线性度的微波放大器，HBT 为最佳组件的选择。
而HBT 组件在相位噪声，高gm、高功率密度、崩溃电压与线性度上占优势，另外它可以单电源操作，因而简化电路设计及次系统实现的难度，十分适合于射频及中频收发模块的研制，特别是微波信号源与高线性放大器等电路。
砷化镓生产方式和传统的硅晶圆生产方式大不相同，砷化镓需要采用磊晶技术制造，这种磊晶圆的直径通常为4-6 英寸，比硅晶圆的12 英寸要小得多。
磊晶圆需要特殊的机台，同时砷化镓原材料成本高出硅很多，最终导致砷化镓成品IC 成本比较高。
磊晶目前有两种，一种是化学的MOCVD，一种是物理的MBE。
SiGe1980 年代IBM 为改进Si 材料而加入Ge，以便增加电子流的速度，减少耗能及改进功能，却意外成功的结合了Si 与Ge。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5种主流射频半导体制造工艺嘉兆科技1、GaAs半导体材料可以分为元素半导体和化合物半导体两大类，元素半导体指硅、锗单一元素形成的半导体，化合物指砷化镓、磷化铟等化合物形成的半导体。
砷化镓的电子迁移速率比硅高5.7 倍，非常适合用于高频电路。
砷化镓组件在高频、高功率、高效率、低噪声指数的电气特性均远超过硅组件，空乏型砷化镓场效晶体管(MESFET)或高电子迁移率晶体管(HEMT/PHEMT)，在3 V 电压操作下可以有80 %的功率增加效率(PAE: power addedefficiency)，非常的适用于高层(high tier)的无线通讯中长距离、长通信时间的需求。
砷化镓元件因电子迁移率比硅高很多，因此采用特殊的工艺，早期为MESFET 金属半导体场效应晶体管，后演变为HEMT ( 高速电子迁移率晶体管)，pHEMT( 介面应变式高电子迁移电晶体)目前则为HBT ( 异质接面双载子晶体管)。
异质双极晶体管(HBT)是无需负电源的砷化镓组件，其功率密度(power density)、电流推动能力(current drive capability)与线性度(linearity)均超过FET，适合设计高功率、高效率、高线性度的微波放大器，HBT 为最佳组件的选择。
而HBT 组件在相位噪声，高gm、高功率密度、崩溃电压与线性度上占优势，另外它可以单电源操作，因而简化电路设计及次系统实现的难度，十分适合于射频及中频收发模块的研制，特别是微波信号源与高线性放大器等电路。
砷化镓生产方式和传统的硅晶圆生产方式大不相同，砷化镓需要采用磊晶技术制造，这种磊晶圆的直径通常为4-6 英寸，比硅晶圆的12 英寸要小得多。
磊晶圆需要特殊的机台，同时砷化镓原材料成本高出硅很多，最终导致砷化镓成品IC 成本比较高。
磊晶目前有两种，一种是化学的MOCVD，一种是物理的MBE。
2、SiGe1980 年代IBM 为改进Si 材料而加入Ge，以便增加电子流的速度，减少耗能及改进功能，却意外成功的结合了Si 与Ge。
而自98 年IBM 宣布SiGe 迈入量产化阶段后，近两、三年来，SiGe 已成了最被重视的无线通信IC 制程技术之一。
依材料特性来看，SiGe 高频特性良好，材料安全性佳，导热性好，而且制程成熟、整合度高，具成本较低之优势，换言之，SiGe 不但可以直接利用半导体现有200mm晶圆制程，达到高集成度，据以创造经济规模，还有媲美GaAs 的高速特性。
随着近来IDM 大厂的投入，SiGe 技术已逐步在截止频率(fT)与击穿电压(Breakdown voltage)过低等问题获得改善而日趋实用。
目前，这项由IBM 所开发出来的制程技术已整合了高效能的SiGe HBT(Heterojunction Bipolar Transistor)3.3V 及0.5μm 的CMOS 技术，可以利用主动或被动组件，从事模拟、RF 及混合信号方面的配置应用。
SiGe 既拥有硅工艺的集成度、良率和成本优势，又具备第3 到第5 类半导体(如砷化镓(GaAs)和磷化铟(InP))在速度方面的优点。
只要增加金属和介质叠层来降低寄生电容和电感，就可以采用SiGe 半导体技术集成高质量无源部件。
此外，通过控制锗掺杂还可设计器件随温度的行为变化。
SiGe BiCMOS 工艺技术几乎与硅半导体超大规模集成电路(VLSI)行业中的所有新技术兼容，包括绝缘体硅(SOI)技术和沟道隔离技术。
不过硅锗要想取代砷化镓的地位还需要继续在击穿电压、截止频率、功率消耗方面努力。
3、RF CMOSRF CMOS 工艺可分为两大类：体硅工艺和SOI（绝缘体上硅）工艺。
由于体硅CMOS 在源和漏至衬底间存在二极管效应，造成种种弊端，多数专家认为采用这种工艺不可能制作高功率高线性度开关。
与体硅不同，采用SOI 工艺制作的RF 开关，可将多个FET 串联来对付高电压，就象GAAS 开关一样。
尽管纯硅的CMOS 制程被认为仅适用于数字功能需求较多的设计，而不适用于以模拟电路为主的射频IC 设计，不过历经十几年的努力后，随着CMOS 性能的提升、晶圆代工厂在0.25mm以下制程技术的配合、以及无线通信芯片整合趋势的引领下，RF CMOS 制程不仅是学界研究的热门课题，也引起了业界的关注。
采用RF CMOS 制程最大的好处，当然是可以将射频、基频与存储器等组件合而为一的高整合度，并同时降低组件成本。
但是症结点仍在于RF CMOS 是否能解决高噪声、低绝缘度与Q 值、与降低改善性能所增加制程成本等问题，才能满足无线通信射频电路严格的要求。
目前已采用RF CMOS 制作射频IC 的产品多以对射频规格要求较为宽松的Bluetooth 与WLAN 射频IC，例如CSR、Oki、Broadcom 等Bluetooth 芯片厂商皆已推出使用CMOS 制造的Bluetooth 传送器；英特尔公司宣布已开发出能够支持当前所有Wi-Fi 标准（802.11a、b和g）并符合802.11n 预期要求的全CMOS 工艺直接转换双频无线收发信机原型，包括了5GHz 的PA，并轻松实现了发送器与接收器功能的分离。
而Atheros、Envara 等WLAN 芯片厂商也在最近推出全CMOS 制程的多模WLAN(.11b/g/a)射频芯片组。
手机用射频IC 规格非常严格，但是坚冰已经被打破。
Silicon Labs 最先以数字技术来强化低中频至基频滤波器及数字频道选择滤波器功能，以降低CMOS 噪声过高的问题所生产的Aero 低中频GSM/GPRS 芯片组，英飞凌立刻跟进，也大量推出RF CMOS 工艺的产品，而高通在收购Berkana 后，也大力采用RF CMOS 工艺，一批新进射频厂家无一例外都采用RF CMOS 工艺，甚至是最先进的65 纳米RF CMOS 工艺。
老牌的飞利浦、FREESCALE、意法半导体和瑞萨仍然坚持用传统工艺，主要是SiGe BiCMOS 工艺，诺基亚仍然大量使用意法半导体的射频收发器。
而欧美厂家对新产品一向保守，对RF CMOS 缺乏信任，但是韩国大厂三星和LG 还有中国厂家夏新和联想，在成本压力下，大量采用RF CMOS 工艺的收发器。
目前来看，缺点可能是故障率稍高和耗电稍大，并且需要多块芯片，增加设计复杂程度。
但仍在可忍受的范围内。
其他应用领域还包括汽车的安全雷达系统，包括用于探测盲区的24GHz 雷达以及用于提供碰撞警告或先进巡航控制的77GHz 雷达；IBM 在此领域具备领导地位，2005 年推出的第四代SIGE 线宽有0.13 微米。
4、Ultra CMOSSOI 的一个特殊子集是蓝宝石上硅工艺，在该行业中通常称为Ultra CMOS。
蓝宝石本质上是一种理想的绝缘体，衬底下的寄生电容的插入损耗高、隔离度低。
Ultra CMOS 能制作很大的RF FET，对厚度为150~225μm 的正常衬底，几乎不存在寄生电容。
晶体管采用介质隔离来提高抗闩锁能力和隔离度。
为了达到完全的耗尽工作，硅层极薄至1000A。
硅层如此之薄，以致消除了器件的体端，使它成为真正的三端器件。
目前，Ultra CMOS 是在标准6 寸工艺设备上生产的，8 寸生产线亦已试制成功。
示范成品率可与其它CMOS 工艺相媲美。
尽管单个开关器件的BVDSS 相对低些，但将多个FET 串联堆叠仍能承爱高电压。
为了确保电压在器件堆上的合理分压，FET 至衬底间的寄生电容与FET 的源与漏间寄生电容相比应忽略不计。
当器件外围达到毫米级使总电阻较低时，要保证电压的合理分压，真正的绝缘衬底是必不可少的。
Peregrine 公司拥有此领域的主要专利，采用Ultra CMOS 工艺将高Q 值电感和电容器集成在一起也很容易。
线卷Q 值在微波频率下能达到50。
超快速数字电路也能直接集成到同一个RF 芯片上。
该公司推出PE4272 和PE4273 宽带开关例证了UltraCMOS 的用处(见图)。
这两个75Ω器件设计用于数字电视、PC TV、卫星直播电视机顶盒和其它一些精心挑选的基础设施开关。
采用单极双掷格式，它们是PIN 二极管开关的很好的替代品，它们可在改善整体性能的同时大大减少了元器件的数量。
两个器件1GHz 时的插入耗损仅为0.5dB、P1dB 压缩率为32dBm、绝缘度在1GHz 时高达44dB。
两种器件在3V 时静态电流仅为8μA、ESD 高达2kV。
PE4273 采用6 脚SC-70 封装，绝缘值为35dB。
PE4272 采用8 脚MSOP 封装，绝缘值为44dB。
10K 订购量时，PE4272 和PE4273 的价格分别为0.45 和0.30 美元。
和Peregrine 公司有合作关系的日本冲电气也开发了类似产品，冲电气称之为SOS 技术，SOS技术是以“UTSi”为基础开发的技术。
“UTSi”技术是由在2003 年1 月与冲电气建立合作关系的美国派更半导体公司（Peregrine Semiconductor Corp.）开发的。
在蓝宝石底板上形成单晶硅薄膜，然后再利用CMOS 工艺形成电路。
作为采用具有良好绝缘性的蓝宝石的SOS 底板，与硅底板和SOI（绝缘体上硅）底板相比，能够降低在底板上形成的电路耗电量。
冲电气开发的RF 开关的耗电电流仅为15μA（电源电压为2.5～3V），与使用GaAs 材料的现有RF 开关相比，耗电量降到了约1/5。
5、Si BiCMOS以硅为基材的集成电路共有Si BJT(Si-Bipolar Junction Transistor)、Si CMOS、与结合Bipolar与CMOS 特性的Si BiCMOS(Si Bipolar Complementary Metal Oxide Semiconductor)等类。
由于硅是当前半导体产业应用最为成熟的材料，因此，不论在产量或价格方面都极具优势。
传统上以硅来制作的晶体管多采用BJT 或CMOS，不过，由于硅材料没有半绝缘基板，再加上组件本身的增益较低，若要应用在高频段操作的无线通信IC 制造，则需进一步提升其高频电性，除了要改善材料结构来提高组件的fT，还必须藉助沟槽隔离等制程以提高电路间的隔离度与Q 值，如此一来，其制程将会更为复杂，且不良率与成本也将大幅提高。
因此，目前多以具有低噪声、电子移动速度快、且集成度高的Si BiCMOS 制程为主。
而主要的应用则以中频模块或低层的射频模块为主，至于对于低噪声放大器、功率放大器与开关器等射频前端组件的制造仍力有未逮。
