高聚物改性沥青防水[卷]材施工工艺标准
(完整word版)高聚物改性沥青防水卷材屋面防水层施工工艺标准
高聚物改性沥青防水卷材屋面防水层施工工艺标准1 适用范围本工艺标准适用于工业与民用建筑工程坡等小于25%的Ⅰ~Ⅲ级屋面采用高聚物改性沥青卷材热熔法施工防水层的施工。
2 引用标准GB18242—2000 《弹性体改进沥青防水卷材》GB18243—2000 《塑性体改性沥青卷材》GB50207—2002 《屋面工程质量验收规范》GB50300—2001 《建筑工程施工质量验收统一标准》3 施工准备3.1 技术准备3.1.1 施工前必须有施工方案，要有文字及口头技术交底。
3.1.2 必须由专业施工队伍来施工。
作业队的资质合格，操作人员必须持证上岗。
3.2 材料要求3.2.1 高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青防水卷材：常有的有SBS、ASTM（弹性体）、APP、APAO、APO（塑性体）等改性沥青油毡。
其品种、规格、技术性能，必须满足设计和施工技术规范的要求，必须有出厂合格证和质量检验报告，并经现场抽查复试达到合格。
3.2..1.1 高聚物改性沥青防水卷材规格见表3.2-1。
高聚物改性沥青防水卷材规格表 表3.2-13.2.1.1.2 高聚物改性沥青防水卷材的外观质量和技术性能应符合表3.2-2、表3.2-3的要求。
高聚物改性沥青防水卷材的外观质量表3.2-2高聚物改性沥青防水卷材技术性能（SBS 及APP 沥青卷材） 表3.2-33.2.2 配套材料3.2.2.1 氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体，用于基层处理（冷底子油）。
3.2.2.2 橡胶改性沥青嵌缝膏：即密封膏，用于细部嵌固边缝。
3.2.2.3 保护层料：石片、各色保护涂料（施工中宜直接采购带板岩片保护层的卷材）。
3.2.2.4 70号汽油，用于清洗受污染的部位。
4 主要机具4.1 电动搅拌器、高压吹风机、自动热风焊接机。
4.2 喷灯或可燃性气体焰炬、铁抹子、滚动刷、长把滚动刷、钢卷尺、剪刀、扫帚、小线等。
高聚物改性沥青防水卷材屋面防水层施工工艺标准

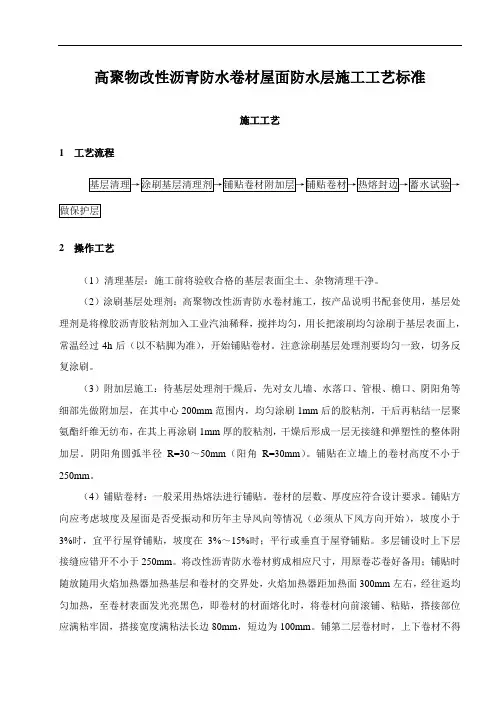

高聚物改性沥青防水卷材屋面防水层施工工艺标准施工工艺1 工艺流程2 操作工艺（1）清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。
（2）涂刷基层处理剂：高聚物改性沥青防水卷材施工，按产品说明书配套使用，基层处理剂是将橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后（以不粘脚为准），开始铺贴卷材。
注意涂刷基层处理剂要均匀一致，切务反复涂刷。
（3）附加层施工：待基层处理剂干燥后，先对女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，在其中心200mm范围内，均匀涂刷1mm后的胶粘剂，干后再粘结一层聚氨酯纤维无纺布，在其上再涂刷1mm厚的胶粘剂，干燥后形成一层无接缝和弹塑性的整体附加层。
阴阳角圆弧半径R=30～50mm（阳角R=30mm）。
铺贴在立墙上的卷材高度不小于250mm。
（4）铺贴卷材：一般采用热熔法进行铺贴。
卷材的层数、厚度应符合设计要求。
铺贴方向应考虑坡度及屋面是否受振动和历年主导风向等情况（必须从下风方向开始），坡度小于3%时，宜平行屋脊铺贴，坡度在3%～15%时；平行或垂直于屋脊铺贴。
多层铺设时上下层接缝应错开不小于250mm。
将改性沥青防水卷材剪成相应尺寸，用原卷芯卷好备用；铺贴时随放随用火焰加热器加热基层和卷材的交界处，火焰加热器距加热面300mm左右，经往返均匀加热，至卷材表面发光亮黑色，即卷材的材面熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，搭接宽度满粘法长边80mm，短边为100mm。
铺第二层卷材时，上下卷材不得互相垂直铺贴。
（5）热熔封边：将卷材搭接处用火焰加热器加热，趁热使两者粘结牢固，以边缘溢出沥青为度，末端收头可用密封膏嵌填严密。
如为多层，每层封边必须封牢，不得只是面层封牢。
（6）防水保护层施工：上人屋面按设计要求做各种刚性防水层屋面保护层（细石砼、水泥砂浆、贴地砖等）。
保护层施工前，必须做油纸或玻璃纤维布隔离层；刚性保护层的分格缝留置应符合设计要求，设计无要求者，水泥砂浆保护层的分格面积为1M2，缝宽、深均为10mm，并嵌填沥青砂浆；块材保护层分格面积不宜大于100M2，小于20mm，细石混凝土保护层分格面积不大于36M2；刚性保护层于女儿墙、山墙间应预留30mm宽的缝，并用密封材料嵌填严密。
高聚物改性沥青防水卷材施工工艺
高聚物改性沥青防水卷材施工工艺一、概述高聚物改性沥青防水卷材是一种新型的防水材料，具有良好的耐水性、耐化学性、耐老化性和耐温性，广泛应用于建筑屋面、地下室防水等领域。
本文将介绍高聚物改性沥青防水卷材的施工工艺。
二、材料准备1. 防水卷材选用高聚物改性沥青防水卷材，规格根据工程需要确定，一般宽度为1米左右，长度为10米左右。
2. 软木板软木板是专门用于高聚物改性沥青防水卷材施工的一种材料，其作用是保证卷材在施工时的平整性。
软木板规格为厚度为2-3mm，宽度与卷材相同，长度根据实际需要切割。
3. 沥青涂料沥青涂料用于卷材施工前涂刷基层，并在卷材中部和两侧涂刷，用于卷材的粘合和防撕裂。
4. 面漆卷材施工完成后，需要涂刷面漆保护卷材，增加防水性能和美观性。
常用的面漆有丙烯酸、环氧树脂等。
三、施工步骤1. 基层处理基层必须平整、坚实、干燥，无泥土、水泥疙瘩、油污等杂物，否则会影响卷材的粘合程度和施工质量。
基层处理后，需在基层上涂刷一层沥青涂料，然后待其自然风干。
2. 卷材粘贴先将卷材铺开，从基层的远端开始铺设，将卷材放到基层的位置上，顺着长边分别向左右卷起1米左右，然后依次向两端铺开。
在铺设过程中，需将软木板放置在卷材的下部，以保证卷材的平整性。
接着，将卷材沿着基层逐渐展开，使用压力辊将其压实。
在卷材的中部和两侧，需使用沥青涂料进行涂刷，以加强卷材的粘合力和防止撕裂。
3. 卷材焊接当卷材的长度不够时，可以采用卷材焊接的方法进行延长。
首先，将两块需焊接的卷材重叠部分清理干净，再使用热风枪加热，使其熔融在一起。
4. 面漆涂刷当卷材的施工完成后，需对其进行面漆的涂刷，以增加卷材的防水性能和美观性。
四、注意事项1.施工过程中，需注意人员安全。
施工时需穿戴好防护用品，避免沥青涂料和热风枪的烫伤。
2.施工前需对材料进行充分的检查，保证其质量良好，避免出现材料开裂、翘曲等问题影响施工质量。
3.施工时需严格按照施工步骤进行，注意卷材的平整性和粘合效果，避免在施工过程中出现起泡、开裂和漏水等问题。
高聚物改性沥青防水卷材施工规范
高聚物改性沥青防水卷材施工规范1. 引言本文档旨在规范高聚物改性沥青防水卷材的施工过程，确保施工质量和操作安全。
凡涉及施工方、监理方和施工人员都应遵循本规范的要求执行。
2. 施工前准备2.1 施工图纸施工前应明确施工图纸，并与设计图纸进行核对，确保施工无误。
2.2 施工材料使用符合国家标准的高聚物改性沥青防水卷材，并检查材料质量、批次、生产日期等信息是否合格。
2.3 施工设备确保施工所需设备的正常工作状态，并保证施工设备的安全性。
3. 施工过程3.1 基层处理对待施工基层应进行表面清理、平整和处理。
去除松散物质、尘土、油污等，确保基层牢固和干燥。
3.2 卷材铺设按照设计要求将高聚物改性沥青防水卷材进行铺设，轻轻搭接，严禁重压。
确保卷材与基层之间的粘结牢固，边缘处应有足够的重叠。
3.3 焊接卷材的铺设连接处应进行热风焊接，确保焊缝牢固无渗漏。
焊接操作应严格按照相关规范进行。
3.4 固定与修补卷材铺设完成后，应按照设计要求进行固定，使用合适的钉子或密封胶进行固定和修补。
确保卷材与基层之间的填充物充实均匀。
4. 施工验收施工完成后，应进行施工质量验收。
验收时应检查卷材的铺设质量、焊接质量以及固定与修补情况。
如发现问题应及时进行整改。
5. 安全注意事项在施工过程中，施工人员应注意安全防护，佩戴好相关防护用品，使用工具和设备时要注意安全操作，严禁私自操作。
6. 后续维护施工完成后，应进行相应的维护工作，确保工程质量和使用寿命。
以上就是高聚物改性沥青防水卷材施工规范的要求，请所有相关人员遵守执行，确保施工质量和运行安全。
高聚物改性沥青防水涂料施工工艺标准
高聚物改性沥青防水涂料施工工艺标准1 适用范围本工艺标准适用于屋面工程中高聚物改性沥青防水涂料防水层施工。
2 施工准备2.1材料要求：2.1.1 高聚物改性沥青防水涂膜厚度应符合下表规定：2.1.2 高聚物改性沥青防水涂料：水溶性，黑色无味粘稠液体，固体含量大于50%，其主要技术性能指标应符合产品标准的规定，并有出厂合格证。
2.1.3 玻璃布：中碱脱蜡平纹玻璃纤维布或无纺布，幅宽900~1000mm。
2.1.4 滑石粉: 细度要求为0.15mm筛孔筛余量不应大于5%，干燥无杂质。
2.2 主要机具：电动搅拌机、电动吹尘机、简易铺布机，长柄大毛刷、短柄小毛刷、长柄大刮板、小刮板、小抹子、大小铁桶、大小笤帚、剪刀、滚刷等。
2.3 作业条件：2.3.1 已进行基层验收，并办理验收手续。
基层表面应平整光滑，不得有起砂、裂缝、松动等现象，突出部位应平滑过度。
基层与屋面突出部位 (如女儿墙、墙体、管道等) 连接处应呈圆弧形。
2.3.2 施工温度在+5℃以上，雨天不得进行施工，基层表面必须干燥，含水率应不大于15％。
2.3.3 防水层施工所用材料及机具已进埸, 并经质量、数量检查符合要求，并分类整齐堆放在仓库内备用。
2.3.4 屋面防水工程必须由专业施工队施工，操作人员持证上岗。
3 操作工艺3.1 工艺流程：清理基层→做附加层→刷第一遍胶料→刷第二遍胶料、铺第一层玻璃布→刷第三遍胶料→刷第四遍胶料、铺第二层玻璃布→刷第五、第六遍胶料→细部处理→做保护层。
3.2 清理基层：将已验收合格的屋面基层表面清扫干净，不得有浮尘、杂物、油污等。
表面如有凹坑或裂缝，应用防水胶与滑石粉拌成腻子修补，使之平滑。
3.3 做附加层：屋面水落口、女儿墙、檐沟、管道根部、出入口等，在基层与立面交接处均加做一布二油附加层，使之粘贴密实，然后再与大面积同时进行防水层的涂刷。
3.4 刷第一遍胶料：用油漆刷或滚刷将胶料均匀地涂刷在基层表面，要求均匀一致，不得漏刷、流淌或堆积。
高聚物改性沥青防水卷材施工方法
高聚物改性沥青防水卷材施工方法1.高聚物改性沥青防水卷材的收头处理，水落口、天沟、檐沟、檐口等部位的施工以及排气屋面施工均与沥青防水卷材施工相同、2.立面或大坡面铺贴高聚物改性沥青防水卷材时，应采用满粘法，并宜减少短边搭接。
3.冷粘法施工：冷粘法铺贴高聚物改性沥青防水卷材，是指用高聚物改性沥青胶粘剂或冷马蒂脂粘贴于涂有冷底子油的屋面基层上。
4.热熔法施工：热熔法铺贴改性卷材工艺，是指热熔卷材的铺贴方法。
热熔卷材是一种在卷材地面涂有一层软化点较高的改性沥青热熔胶的防水卷材。
施工时，将热熔胶用火焰喷枪加热作为胶粘剂，将卷材铺贴于基层。
5.施工注意事项：A．热熔防水卷材施工中材质允许条件下，可在—10℃的温度下施工，不受季节限制。
雨天、五级风天不得施工。
B．基层应干燥，基层个别稍潮处应用火焰喷枪烘烤干燥，然后再进行施工；C．热熔施工容易着火，必须注意安全，施工现场不得有其他明火作业。
若屋面有易燃设备，施工必须小心谨慎，以免引起火灾；D．施工中必须遵守国务院颁发的《建筑安装工程安全技术规范》以及其他有关安全防火的专门规定；E．火焰喷枪或汽油喷灯应设专人保管和操作。
点燃的火焰喷枪不准对着人或堆放卷材处，以防造成烫伤或着火。
6.自粘卷材施工：自粘卷材施工是指自粘型卷材的铺贴施工，由于这种卷材在工厂生产时底面涂了一层高性能胶粘剂，并在表面敷有一层隔热纸，使用时将隔离纸剥去，即可直接粘贴。
7.保护层施工：A.卷材铺贴完成并经验收合格后，方可进行保护层施工；B.保护层可采用浅色涂料，亦可采用刚性材料。
保护层施工前应将卷材表面清扫干净。
涂料层应与卷材粘结牢固，厚薄均匀，不得漏涂。
高聚物改性沥青卷材防水施工工艺
高聚物改性沥青卷材防水施工工艺一、外防外贴法外防外贴法是待结构边墙（钢筋混凝土结构外墙）施工完成后，直接把卷材防水层贴在边墙上（即地下结构墙迎水面），最后作卷材防水层的保护层。
1、施工程序（1）先浇筑混凝土垫层。
（2）在混凝土垫层上，结构墙外侧砌一定高度的永久性保护墙，墙高为底板混凝土厚度加200-500mm。
墙下干铺一层油毡隔离层。
（3）永久保护墙上接砌临时保护墙，墙高为150mm。
（4）在混凝土垫层上和永久保护墙部位抹1：3水泥砂浆找平层，在临时性保护墙上抹1：3白灰砂砂浆找平层，转角部位抹成圆角。
（5）找平层干燥后，涂刷基层处理剂（或称冷底子油）。
在正式铺贴卷材之前，先在立墙与平面交接处做附加层处理。
附加层宽度一般为300-500mm。
（6）铺贴平面和立面卷材防水层，外防外贴法施工，在平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。
在永久性保护墙上满粘卷材，粘贴要牢固。
在临时保护墙上可虚铺卷材并将卷材固定在临时保护墙上端，抹低标号砂浆保护层，以保护接头不被损坏和沾污。
平面铺贴卷材可以满粘结卷材，也可以用条粘法粘结卷材，粘结面积每幅卷材不少于两条，每条宽度不小于150mm。
（7）浇筑底板和墙体钢筋混凝土。
（8）待底板钢筋混凝土结构及立墙结构施工完毕，拆除临时保护墙，在墙体结构上抹1：3水泥砂浆找平层。
（9）将卷材接头剥出，清除卷材表面浮灰及污物，注意切勿将卷材损坏，并在墙体找平层上满涂底子油后，将卷材牢固地满粘贴在墙体上。
（10）卷材防水层施工完毕，经过验收合格，及时用5mm厚聚乙烯泡抹塑料片材粘贴在防水层上保护。
（11）基坑回填土。
2、冷粘结卷材施工复杂部位附加层：地下室阴阳角和穿墙管部位应做附加层处理。
在地下室做大面积卷材粘结前应使用同一粘卷材粘贴附加层。
胶粘剂涂刷、卷材冷做粘结、接缝粘结、密封嵌缝、盖口条处理、以及外墙防水层软保护处理等各项工艺操作与本推荐做法的合成高分子卷材施工工艺相同。
高聚物改性沥青防水卷材施工工艺标准
高聚物改性沥青防水卷材施工工艺标准1 适用范围本工艺标准适用于屋面工程中高聚物改性沥青卷材防水层施工。
2 施工准备2.1材料要求:2.1.1 高聚物改性沥青防水卷材厚度选用应符合下表规定：2.1.2 配套材料:1）氯丁橡胶沥青胶粘剂：由氯丁胶加入沥青及溶剂等配制而成，为黑色液体。
2）橡胶沥青嵌缝膏：即密封膏，用于细部嵌固边缝。
3）保护材料：豆石、各种保护涂料。
4）70号汽油、二甲苯。
2.2主要机具:电动搅拌机、高压吹风机、自动热风焊接机、喷灯、铁抹子、滚筒刷、长把滚筒刷、钢卷尺、剪刀、笤帚、小线等。
2.3作业条件：2.3.1 防水层施工前应将基层表面清理干净，同时进行基层验收，合格后方可进行防水层施工。
2.3.2 基层坡度应符合设计要求, 表面应顺平，阴阳角处应做成圆弧形，基层表面必须干燥，含水率应不大于9％。
2.3.3 卷材及配套材料必须验收合格，规格、技术性能必须符合设计要求及有关标准的规定，存放应避开火源。
2.3.4 屋面防水工程必须由专业施工队施工，操作人员持证上岗。
3 操作工艺3.1 工艺流程(热熔法施工):基层清理→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→细部处理→保护层施工。
3.2 基层清理：施工前将已验收合格的基层表面浮尘、杂物清扫干净。
3.3 涂刷基层处理剂：按卷材产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。
3.4 附加层施工：改性沥青卷材一般采用热熔法施工，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加层用增铺一层卷材，也可用防水涂膜增强层，附加的范围应符合设计和屋面工程技术规范的规定。
3.5 铺贴卷材：3.5.1将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用。
铺贴时随放卷随用火焰喷枪或喷灯加热基层和卷材交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，长、短边的搭接宽度：满粘法均为80mm，空铺、点铺、条粘法均为100 mm。
高聚物改性沥青防水卷材专项施工方案
高聚物改性沥青防水卷材专项施工方案描述
一、总体方案
1、技术要求
（1）高聚物改性沥青防水卷材施工要求采用JC/T797-2023工程防水卷材技术规范进行施工；
（2）施工质量控制标准采用JC/T797-2023的技术规范要求的施工质量控制标准；
2、地面铺设
（1）地面平整度要求采用XS-08抛光仪测量，地面的最大凹凸度不超过2mm，平整度满足施工要求；
（2）铺设详细过程：
（a）将地面清扫干净，检查是否有异物；
（b）将高聚物改性沥青防水卷材放置在地面上，两端要紧密接触；
（c）用棒击垫安装高聚物改性沥青防水卷材，使卷材紧贴地面；
（d）用无毒热熔胶涂抹于卷材与地面的贴合缝；
（e）对贴合处进行压榨，使两侧紧密接触；
（f）对高聚物改性沥青防水卷材用热溶胶热熔连接；
（g）铺设结束，检查是否满足施工要求。
3、施工质量检查
（1）施工前，需要进行现场检查，确定施工场地、工具及用料的可用性；
（2）安装完毕后，需要进行施工质量检查，检查重点为地面铺设情况，两侧卷材贴合缝，热溶胶。
屋面高聚物改性沥青卷材防水施工工艺标准
4 屋面高聚物改性沥青卷材防水施工工艺标准1、适用范围本工艺标准适用于建筑工程屋面高聚物改性沥青卷材防水层施工。
高聚物改性沥青卷材包SBS改性沥青卷材、APP改性沥青卷材、再生橡胶改性沥青卷材等。
2、施工准备2。
1 材料准备2.1.1 高聚物改性沥青卷材的外观质量、规格及主要技术性能指标。
现场按下列要求进行抽样：大于1000卷抽5卷，每500~~1000卷抽4卷，100～～499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。
在外观质量检验合格的卷材中，任取1卷作物理性能检验。
（1）外观质量要求A、成卷卷材宜卷紧、卷齐，卷筒两端厚度差不得超过5,端面里进外出不得超过10.B、卷材面的外观,应符合下表的规定高聚物改性沥青卷材面的外观质量要求。
高聚物改性沥青卷材面的外观质量要求。
（2）规格尺寸规格尺寸应符合下表规定高聚物改性沥青卷材的规格尺寸（3）技术性能技术性能见下表几种常用高聚物改性沥青卷材的主要技术性能2.1.2配套和辅材料（1）氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成的黑色液体，用于卷材接缝的粘结。
其粘结剪切强度应大于5N/mm²，粘结剥离强度应大于8N/cm².（2)橡胶沥青乳液:用于卷材粘结。
（3）橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封.。
（4)汽油、三甲苯等:用于清洗工具及污染部位。
（5）保护层料：符合设计要求。
2。
2施工机具高聚物改性沥青卷材的施工机具，包括自动热风焊、汽油喷灯、滚刷等，具体见下表：3、工艺流程3。
1施工顺序：清理基层→涂刷基层处理剂→中铺贴卷材附加层→铺贴卷材→热熔封→检查验收→蓄水实验→保护层。
3。
2施工环境高聚物改性沥青卷材防水层严禁在雨天、雪天或五级风以上时施工，施工时室外环境温度，冷粘法不低于5°C，热熔法不低于—10°C。
如施工时遇雨、雪,则必须立即做好保护措施,将已完成的防水层周边用密封材料封固，防止雨水浸入,霜、雾天气或大气湿度过大时，会使基层的含水率增大，必须待霜、雾退去,基层晒干后施工.3.3基层要求:找平层应抹光压光，不应有空鼓、起砂、掉灰和凹凸不平等缺陷，其含水率以小于9％为宜，卷材防水施工前将验收合格的基层表面尘土、杂物清理干净.3。
(APP、SBS)高聚物改性沥青卷材施工工艺标准(热熔)
（APP 、SBS）高聚物改性沥青卷材防水施工工艺标准（热熔）SZJSQB2.4-20031.适用范围本工艺标准适用于工业与民用建筑地下工程的防水施工。
高聚物改性沥青卷材代表产品主要是SBS、APP改性沥青卷材。
改性沥青卷材多数采用聚酯纤维无纺布、玻璃纤维毡布，或聚乙烯薄膜为胎体加工制成。
这类卷材克服了传统石油沥青纸胎卷材所存在的不足，具有高温不易流淌、低温不易脆裂、拉伸强度较高、抗撕裂强度和耐穿刺性能较好，同时其有延伸率较大、对防水基层的伸缩或开裂变形的适应性较强以及使用寿命较长等特点。
2.施工准备2.1材料及主要机具2.1.1主要材料：1）APP高聚物改性沥青卷材APP改性沥青防水卷材是指以聚酯毡或玻纤毡为胎基，无规聚丙烯（APP）或聚烯烃类聚合物（APAO，APO）作改性剂，两面覆以隔离材料所制成的建筑防水卷材（简称APP 卷材）2）SBS高聚物改性沥青卷材改性沥青防水卷材是指以聚酯毡或玻纤毡为胎基，以苯乙烯一丁二烯一苯乙烯（SBS）共聚热塑性弹性体作改性剂，两面覆以聚乙烯膜、细砂、粉料或矿物粒（片）料制成的改性沥青防水卷材（简称SBS卷材）其主要技术性能：2.1.2配套和辅助材料1）配套材料有基层处理剂及胶粘剂。
基层处理（即冷底子油）和胶粘剂，主要用于对基层的密封和卷材与基层的粘结，亦可用于排水口、管根等容易渗漏水的薄弱部位做附加补强密封处理或卷材接缝的粘贴和卷材收头的密封处理等。
一般可以选用橡胶或再生橡胶改性沥青的汽油溶液或水乳液作基层处理剂或胶粘剂，其粘结剪切强度应大于5N/cm2,粘结剥离强度应大于8N/cm2。
2）辅助材料主要是工业汽油。
用于胶粘剂的稀释、机具的清洗剂以及汽油喷灯的燃料等。
2.1.3主要机具（见下表）：2.2作业条件及施工前的准备1）为了防止地下水或地表滞水的渗透，确保基层的含水率能满足施工要求，在基坑的混凝土垫层表面上，应抹20mm左右厚度的无机铝盐防水砂浆（配合比为水泥：中砂：无机铝盐防水剂：水=1：3：0.1：0.35～0.40），要求抹平压光，不应有空鼓、起砂、掉灰等缺陷。
高聚物改性沥青卷材屋面防水层施工工艺标准
高聚物改性沥青卷材屋面防水层施工工艺标准在建筑工程中，屋面防水是至关重要的环节。
高聚物改性沥青卷材因其良好的性能，在屋面防水工程中得到了广泛应用。
下面将详细介绍高聚物改性沥青卷材屋面防水层的施工工艺标准。
一、施工准备1、材料准备高聚物改性沥青防水卷材：应具有产品合格证、质量检验报告，并符合设计要求。
卷材的规格、型号、外观质量等应符合相关标准。
基层处理剂：用于处理基层，增强卷材与基层的粘结力。
密封材料：用于卷材的收头、节点等部位的密封。
2、工具准备扫帚、高压吹风机、小平铲等用于清理基层。
电动搅拌器用于搅拌基层处理剂和胶粘剂。
火焰喷枪、压辊、手持压滚等用于卷材铺贴。
3、技术准备熟悉施工图纸，明确屋面防水的设计要求和施工要点。
编制施工方案，并向施工人员进行技术交底。
4、基层准备基层应平整、坚实、干净，无空鼓、松动、起砂等缺陷。
基层表面的突出物应铲除，凹陷部位应用水泥砂浆修补平整。
基层的阴阳角应做成圆弧形，半径一般为 50mm。
二、施工流程1、基层处理用扫帚、高压吹风机等工具将基层表面的灰尘、杂物清理干净。
对基层表面的裂缝、孔洞等缺陷，应先用水泥砂浆进行修补。
在基层上均匀涂刷基层处理剂，待其干燥后进行下一步施工。
2、节点部位处理对屋面的阴阳角、水落口、变形缝、伸出屋面的管道等节点部位，应先做附加层增强处理。
附加层的宽度一般为 500mm，施工时应将卷材剪成相应形状，粘贴在节点部位，压实粘牢。
3、卷材铺贴卷材的铺贴方向应根据屋面坡度和屋面是否受振动来确定。
当屋面坡度小于 3%时，卷材宜平行屋脊铺贴；当屋面坡度在 3%～15%时，卷材可平行或垂直屋脊铺贴；当屋面坡度大于 15%或屋面受振动时，卷材应垂直屋脊铺贴。
卷材铺贴时，应先在基层上弹出基准线，然后将卷材展开，对准基准线试铺。
调整好卷材的位置后，将卷材的一端固定，然后用火焰喷枪加热卷材的底面和基层，待卷材表面的沥青熔融后，边烘烤边向前滚动卷材，并用压辊压实，使其与基层粘结牢固。
高聚物改性沥青卷材防水层施工工艺标准
高聚物改性沥青卷材防水层本章适用于工业与民用建筑高聚物改性沥青防水卷材铺贴地下防水层工程。
第一节材料要求3.1.1高聚物改性沥青防水卷材主要包括弹性SBS改性沥青防水卷材，塑性APP聚合物沥青防水卷材等。
防水工程所使用的防水材料，应有产品的合格证书和性能检测报告，对进场的防水材料应按现行国家规范的规定抽样复验，并提出试验报告，3.1.2不合格的材料不得在工程中使用。
3.1.3技术性能：见表3.1.3高聚物改性沥青防水卷材主要物理性能表3.1.33.1.4配套材料：1氯丁橡胶改性沥青胶粘剂：氯丁橡胶加入沥青及溶剂配制而成的黑色液体。
用于卷材接缝的粘结、卷材与基层粘结，改性沥青胶粘剂的粘结剥离强度不应小于8N/10㎜。
2橡胶沥青乳液：用于卷材粘结。
3橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封。
4汽油、二甲苯等：用于清洗工具及污染部位。
第二节主要机具3.2.1高压吹风机、小平铲、笤帚、电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、铁辊、剪刀、量尺、1500×30mm管（铁、塑料）、划（放）线用品。
第三节作业条件3.3.1施工前审核图纸，编制防水工程施工方案，并进行技术交底。
地下防水工程必须由相应资质的专业防水队施工，主要施工人员应持有建设行政主管部门或其指定单位颁发的执业资格证书持证上岗。
3.3.2在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm以下，并保护到防水层施工完毕。
3.3.3铺贴防水层的基层表面应平整光滑，必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。
3.3.4基层应保持干燥、含水率应不大于9%；阴阳角处应做成圆弧形。
3.3.5地面或墙面的预埋管件、变形缝等处应进行隐蔽工程检查验收，使其符合设计和施工验收规范的要求。
第四节操作工艺3.4.1铺贴高聚物改性沥青防水卷材应采用热熔法施工。
高聚物改性沥青防水卷材施工工艺标准
高聚物改性沥青防水卷材施工工艺标准1、适用范围：本工艺标准仅供投资公司所属各地产公司新建项目屋面采用高聚物改性沥青防水卷材（SBS）施工防水层的工程参考。
2、材料准备：2.1 高聚物改性沥青防水卷材施工所需的基层处理剂、基层胶粘剂，卷材胶粘剂一般由生产厂家提供，施工时应按厂家规定的配合比和要求在现场配制使用，并应存放在通风、干燥、远离火源的室内。
2.2 高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡；常规的有SBS 改性沥青油毡。
卷材的材质应符合《屋面防水工程技术规范》（GB50207－2002）的规定。
2.3 高聚物改性沥青防水卷材（SBS）的质量如下：（1）高聚物改性沥青防水卷材（SBS）的外观质量要求项目外观质量要求断裂、皱折、孔洞、剥离不允许边缘不整齐、砂砾不均匀无明显差异胎体未浸透、露胎不允许涂盖不均匀不允许（2）高聚物改性沥青防水卷材（SBS）规格见下表厚度（mm）宽度（mm ）每卷长度（m）2.0 ≥1000 15～203.0 ≥1000 104.0 ≥1000 7.55.0 ≥1000 5（3）高聚物改性沥青防水卷材（SBS）的技术指标见下表: 执行标准GB18242－2000序胎基PY（聚脂胎）G（玻纤胎）号型号I II I II1 可溶物含量g/m2≥厚2mm ———1300厚3mm 2100厚4mm 2900压力，MPa≥0.3 0.2 0.3 2 不透水性保持时间，min≥3090 105 90 105 3 耐热度，℃无滑动、无流淌、无滴落纵向350 5004 拉力，N/50mm≥横向450 800250 300纵向5 最大拉力时延伸率，％≥横向30 40 ————18 —25 —18 —25 6 低温柔度，℃绕规定直径圆棒，无裂纹高聚物改性沥青防水卷材（SBS）验收技术指标：拉伸性能、耐热度、柔性和不透水性2.4 配套材料：2.4.1 氯丁胶沥青胶粘剂：由氯丁橡胶加入沥青和溶剂等配制而成，为黑色液体。
高聚物改性沥青防水卷材屋面防水层施工工艺与质量标准
高聚物改性沥青防水卷材屋面防水层施工工艺与质量标准一、总则1 、范围本标准规定了高聚物改性沥青防水卷材屋面防水层的施工要求、方法和质量控制标准。
本标准适用于一般工业与民用建筑屋面防水层采用高聚物改性沥青防水卷材的屋面施工。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013 建筑工程施工质量验收统一标准GB50207—2012 屋面工程质量验收规范GB5034—2012 屋面工程技术规范二、施工准备1 技术准备1.1 屋面工程施工前，施工单位应进行图纸会审，掌握图纸设计要求、细部构造要求和有关施工质量验收规范，编制施工方案或技术措施，对作业人员进行书面技术、安全交底。
1.2 检查防水施工队伍的资质和作业人员的上岗证件。
防水施工应由经资质审查合格的防水专业队伍进行施工。
作业人员应持有建设行政部门颁发的上岗证。
2 物资准备2.1 常用的有以SBS为代表的弹性体改性沥青卷材、以APP为代表的塑性体改性沥青卷材。
按胎体材料不同，又有聚酯毡、聚乙烯、玻纤毡等三类胎体的高聚物改性沥青卷材。
屋面使用的高聚物改性沥青卷材的品种、规格、性能应符合现行国家产品标准和设计要求。
应有产品合格证书和性能检测报告，经现场抽样检测合格。
不合格的防水材料，严禁在屋面工程中使用。
2.2 配套材料：1）冷底子油：由10号或30号石油沥青溶解于柴油、汽油等有机溶剂中而制成的溶液。
可用于涂刷在水泥砂浆或混凝土基层上作基层处理剂。
2）基层处理剂：用于高聚物改性沥青卷材的基层处理剂，一般都由卷材生产厂家配套供应，使用时应按产品说明书的要求进行选择。
高聚物改性沥青卷材配套使用的基层处理剂有：改性沥青溶液和冷底子油。
3）橡胶改性沥青嵌缝膏：即密封胶，用于细部嵌固边缝。
4）保护层料：3mm～5mm粒径豆石（绿豆砂）、浅色保护涂料（施工中宜直接采购带页岩片保护层的卷材）等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高聚物改性沥青防水卷材施工工艺标准1适用范围本标准适用于工业与民用建筑地下结构工程防水层，以SBS APP等高聚物改性沥青防水卷材铺贴的防水层工程。
2 施工准备2.1材料SBS、APP高聚物改性沥青防水卷材是以聚酯毡或玻纤毡为胎体，两面覆以隔离材料所制成的防水卷材制品；与防水卷材配套的辅助材料必须和防水卷材材性相容。
2.1.1防水卷材的卷重、面积及厚度应符合表 2.1.1的规定和要求。
高聚物改性沥青防水卷材的规格表2.1.1说明 2. APP :无规则聚丙稀塑性体3. PE-聚乙稀膜；S-细砂；M-矿物粒（片）料2.1.2卷材的主要物理性能应符合表 2.1.2的规定和要求。
2.1.3辅助材料冷底子油及密封料等配套材料。
滚动刷、吹尘器、电动搅拌器、火焰加热器（汽油喷灯或单头、多头石油液化气加热器等）、压辊、胶皮刮板、开刀、剪刀、油桶或燃气瓶、扁铲、扫帚、钢卷尺、弹线盒、毛刷、铁锹。
2.3作业条件2.3.1地下防水工程施工期间，必须保持地下水位稳定在基底最低防水层部位500mm以下并保持到防水层施工完毕。
232混凝土垫层表面应随浇筑、随抹平并压光，用于防水卷材铺贴施工的临时性保护墙，宜采用1 : 3白灰砂浆砌筑并抹找平层，用于防水卷材铺贴施工的永久性保护墙的防水基层面，还应采用1：3水泥砂浆抹找平层压光。
如防水基层表面不易达到干燥要求时，可采用添加水泥用量10%的无机铝盐防水剂拌制防水砂浆，作防水基层找平层，以隔绝地下水的渗透。
2.3.3防水层基层的阴阳转角、管根部应抹成圆弧形角（r >50mm °2.3.4防水层的基层表面应：牢固密实，不得有起砂、空鼓、松动、裂纹等现象；平整，不得有麻面、凸凹坑等缺陷；干燥（以含水率9%为宜，其经验测定方法是将一平方米的防水卷材平坦地覆盖在基层表面上，静置3〜4h,紧贴基层一面无明显凝结水印即可）。
2.4技术准备2.4.1防水材料包装完好，标识清楚（名称、生产厂家、生产日期、产品质量有效期、防伪标志等）。
2.4.2防水卷材以同一生产厂的同一品种、同一等级的产品，入场量大于1000卷抽取5卷、500〜1000卷抽取4卷、100〜499卷抽取3卷、100卷以下抽取2卷进行规格尺寸和外观质量检验：外观有无断裂、皱折、孔洞、剥离、胎体露白，整卷有无接头。
2.4.3基层处理剂以同班产品入场量为一批抽样，开桶搅匀观查质量：分散在溶液中，无明显沥青丝团。
2.4.4密封材料以每进场量为一批抽样观查质量：外观黑色均匀呈膏状，无结块和未浸透的填料。
2.4.5现场抽样复试：在点验外观质量检验合格的卷材中，任取一卷切除距外层卷头2500 mm 后，顺纵向切取800 mm长（其中改性沥青聚乙烯膜胎防水卷材应切取1000 mm长）的全幅卷材2块作物理性能检验；在点验外观质量检验合格的密封材料堆上，均匀取样不少于5处，每处取洁净的等量试样共 2 kg作物理性能检验；见证取样时应有工程监理或业主代表到场并参加，待复试报告合格后方可使用。
3操作工艺3.1工艺流程3.1.1外防外贴法施工3.1.2外防内贴法施工3.2操作方法3.2.1清理基层将基层表面的砂浆疙瘩、杂物、尘土等彻底铲除并清扫干净。
322涂布基层处理剂将配套的基层处理剂开桶后用搅拌器搅伴均匀，再用滚刷或刮板均匀涂布在基层表面上，不易滚刷、刮涂的部位可用油刷补齐，要求基层表面的基层处理剂不露底，待晾干8h 后并以指触不粘后方可铺贴防水卷材。
3.2.3铺贴防水卷材附加层在大面防水卷材铺贴前，防水基层面上所有的阴阳转角、管根、后浇带及设计有要求的特殊部位等均先铺贴一道防水卷材附加层，其附加层卷材宽度为阴阳转角部位不小于500mm管根部位不小于管直径加300mm并平分于转角处，后浇带和变形缝部位每侧外加300mm其具体铺贴方法为阴阳转角、管根部位应采用满粘铺贴法，后浇带、变形缝的水平面宜采用空铺法。
如设计另有具体做法要求时，均以设计要求为准。
3.2.4弹控制线根据防水卷材的规格尺寸及搭接部位要求，用明显的色粉线盒弹出防水卷材铺贴质量控制基准线。
3.2.4.1在立面与平面的转角部位，卷材的搭接位置应设在水平面上并距立面不小于600 mm 3.242 防水卷材的长边、短边搭接宽度不宜小于100mm3.2.4.3卷材防水层为双层及双层以上铺贴时，其上下层相邻的防水卷材搭接缝位置应相互错开1/3〜1/2幅宽，且上下层卷材不得相互垂直铺贴。
3.2.5防水卷材铺贴法底板基层平面和临时保护墙面部位的防水卷材与基层宜采用空铺、点粘、条粘法，上下层防水卷材之间及防水卷材与永久性保护墙面之间、防水卷材与混凝土结构外墙迎水面之间均应满粘铺贴法。
3.2.5.1 外防外贴法(1)防水卷材先铺贴附加层，后铺贴水平面，再铺贴立面。
(2)卷材防水层构造见图3.2.5.1(3)从底板平面折向立面保护墙面的防水卷材甩头部位，应采取在防水卷材甩头面覆软保护层的同时，砌两皮临时性保护砖墙压重等措施，以防止防水卷材下滑。
a 甩茬3.2.5.2 (1) (2) 3.2.5.3 (1) 整后卷起卷材长 3.2.5.3刈使火 外防内贴法防水卷材先铺贴附加层，后铺贴立面大面，再铺贴水平面。
卷材防水层构造见图 3.2.5.2 防水卷材铺贴要点满粘铺贴法：依据卷材铺贴控制基准线，•材长向^ 1/2段， 焰加热器的喷嘴距 (胶面发黑并呈光亮厂丄'…1卄火焰加热器对准卷材 I S材面约 350mm 均匀加 ，即可边加热边缓慢地向前滚压铺贴卷材 出热熔胶导随即刮平为好，此段卷材铺贴完成士 材照此铺进行铺贴,B 相 卷起卷 贴。
防水卷材展开铺设在预定的部位，层表面粘接面的夹角(见帚 巾热至卷材表面热熔胶开始熔化 ，卷材的搭接缝部位以挤溢］ 材的另一段用同样的热熔铺贴L 方 丄」00' 热, ▼ ■ • -—B b 接茬图3.2.5.1 外防外贴法防水构造1 -混凝土垫层；2-砂浆找平层；3-永久性保护墙；4-临时性保护墙；5-卷材附加层；6-卷材防水层；7- 防水层的保护层；8-防水卷材甩头保护；9-混凝土结构；10-防水卷材盖条；11-防水层的保护层图3.2.5.3 热熔火焰与卷材和基层表面的相对位置1 -喷咀；2-火焰；3-成卷的防水卷材;4-卷材防水层；5-混凝土垫层；6-水泥砂浆找平层(2)空铺法：依据卷材铺贴控制基准线，先把防水卷材展开铺设在预定的部位，调整后分别掀起相邻卷材的每个搭接边，用火焰加热器对准卷材搭接面均匀加热烘烤至卷材表面热熔胶开始熔化时(胶面发黑并呈光亮) ，即可将卷材搭接面全部合贴粘结，卷材的搭接缝部位挤溢出热熔胶并随即刮平。
(3)点粘铺贴法：每幅卷材与基层表面粘接点150X150mm间距1000mm相邻搭接头咅B 位必须全部满粘贴在一起，其操作要点参见满粘铺贴法、空铺法。
(4)条粘铺贴法：每幅卷材长向与基层面粘结不少于两条，条宽150 mm,相邻卷材的搭接头部位必须全部满粘贴在一起，其操作要点参见满粘铺贴法、空铺法。
325.4 细部做法(1)穿墙管根部卷材热熔包裹应随大面防水卷材层层包裹，其每层卷材收头应上收头盖7652图3.2.5.4-1 穿墙管根部防水作法图3.2.5.4-2 单层防水卷材搭接缝作法图325.2 外防内贴法防水构造图1 -混凝土垫层；2-砂浆找平层；3-卷材附加层；4-永久性保护墙；5-卷材防水层；6-防水层的保护层;7-混凝土结构54100> 150------ >过下收头，见图 3.2.5.4-1 。
(2)卷材防水层为单层防水时，应在搭接缝处进行补强处理，其主要方法是以搭接缝为中线，骑缝热熔满粘铺贴一条120 mm宽的防水卷材盖缝条，见图325.4-2 。
1-卷材附加层2-卷材防水层1-卷材防水层2-卷材盖缝条(3)外墙面防水卷材甩头部位搭接前，应先拆除临时保护墙，清理卷材甩头表面的砂浆及杂物，再将卷材甩头合贴于结构墙面上，搭接时以甩头卷材表面无损伤处顺水搭接150mm 长，卷材搭接缝上满粘盖缝条，其做法见图325.1①。
如双层及双层以上卷材搭接时，每层卷材甩头的搭接部位应相互错茬，不小于150mm其防水卷材盖缝条设在表层卷材搭接缝上。
3.3季节性施工地下防水层施工严禁安排在雨天、雪天和五级及其以上风天进行，其施工作业环境气温不低于-10C。
4 质量标准地下防水层工程质量标准应符合表4的规定和要求质量标准表5成品保护5.1防水施工期间：严禁向基坑内抛运材料及工具；所有进入防水作业面的施工及各级检查验收人员不得穿钉鞋，与施工及检查验收无关的人员，不得进入未作保护的防水层面。
5.2已作好的防水层面严禁剔孔、凿洞，如确因设计变更及施工需要剔凿时，必须按规定程序履行手续并制定修复方案，报项目技术负责人批准后，方可实施剔凿并及时修复处理。
5.3立面防水卷材的临时甩茬，要有固定保护措施，防止断裂和损伤。
5.4防水卷材铺贴完成后，要及时隐蔽验收并作好保护层。
浇筑细石混凝土保护层时，其底板上水平运送细石混凝土的行车线路要铺垫马道，手推车的铁腿根部必须用橡胶皮包裹，混凝土不能直接倒在防水层上。
5.5外防外贴法施工的外墙防水层，在砌筑砖保护墙时，应随砌随用砂浆填充保护墙与防水层之间的缝隙。
5.6防水层的紧后工序作业全过程中，必须设有专人监护防水层。
6应注意的质量问题6.1卷材防水层空鼓6.1.1原因分析：空鼓多发生在满粘铺贴部位的防水基层与防水卷材之间。
造成的主要原因是防水基层含水量过大，基层表面不干燥，防水卷材铺贴不密实，加之卷材表面为黑颜色、易于吸热，致使基层内的水份受热后转化为膨胀气体，导致卷材剥离基层形成鼓泡，当浇筑混凝土或回填土时所产生的外力，使卷材防水层的气鼓部位遭受挤压，形成渗漏隐患。
6.1.2控制预防措施：保证防水基层干燥时间，使基层表面的含水率达到要求；当基层表面较潮湿且达不到干燥要求时，应在潮湿的基层表面上涂刷潮湿界面剂；防水卷材铺贴时，应随滚压随排气，使防水卷材与基层粘结牢靠；缩短防水层的裸露时间，避免阳光曝晒及雨水浸泡防水层。
6.2防水层渗漏6.2.1原因分析：渗漏多发生在混凝土外墙根第一道水平接缝处、底板后浇带处、穿管处。
造成的主要原因是防水卷材从底板面折向立面（外防外贴法）的甩头搭接处理不好；后浇带卷材防水层易遭杂物戳穿，且由于后浇带两边的混凝土振捣时滞留浮浆较多，不易发现及彻底修复；穿管根部包裹封闭不严密。
6.2.2控制预防措施：卷材防水甩头要加强保护，防止损坏，防水层搭接时，必须保证搭接面的有效粘结宽度，接缝要严密；后浇带部位浇筑混凝土前，应遮盖有效，浇筑混凝土时要彻底清理，如发现破损及时修复；穿管根部的卷材收头用14号铅丝或用箍圈固定，再用与卷材相容的密封材料封涂收口。
