高低压电流互感器变比怎么算及如何选择

高低压电流互感器变比怎么算及如何选择

高低压电流互感器变比怎么算及如何选择华天电力专业生产电流互感器测试仪(又称电流互感器现场校验仪),接下来为大家分享高低压电流互感器变比怎么算及如何选择。

用高低压电流互感器变比怎么算
根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定,在额定值的运行条件下,仪表的指示在量程的70%~100%处,此时电流互感器变比最大应为: N=I1RT /(0.7*5);
I1RT ----变压器一次侧额定电流A;
N----电流互感器变比;
也就是一般可以按照实际电流为互感器一次电流的80%来选择。

电流互感器选择变比一般应结合实际负荷综合考虑计量(精度)和保护装置的要求。

不能一味地考虑某一方面。

高压柜如何选择电流互感器变比
高压柜选择电流互感器变比比较复杂,需要验算的因素比较多,但主要的是按额定电流选择,按短路电流校验;
一般来说,用于保护的电流互感器,如进线高压柜、变压器用高压柜和母联高压柜,其变比常按额定电流的2倍或更高来选择,这样可以保障保护定值适中,保护精度比较
高,在这个定值附近,既不会出现电流太小继电器或机构不动作,也不会出现电流太大使互感器饱和,达不到定值而不动作;
用于计量用的电流互感器,如计量柜,其变比常按额定电流或略高来考虑,但一般不会大于1.2倍额定电流;这样既可以保证小负荷时的计量精度,又可以在大电流时饱和,防止二次出现大电流而烧毁计量仪表;
当然,在电流互感器选择后,还要计算该互感器使用处的短路电流,据此校验电流互感器的动、热稳定性等,防止出现短路电流过大而烧毁互感器。

华天电力专业生产的电缆故障测试仪,是您值得信赖的选择,欢迎各位电力工作者咨询。

电流互感器变比说明

电流互感器变比说明

电流互感器变比说明例如电机额定电流30A,用50/5的电流互感器50/5怎么解释5A一般用在表计或计量,1A一般用在信号或取样。

二次额定电流5A和1A都是国家标准,但5A比较常见。

电流互感器的额定容量I*I*R,二次电流由5A改作1A允许的R就大多了.指针表不能配1A的电流互感器数字表能配1A的电流互感器,还有数字继电器能配1A 的电流互感器变比可以理解成“倍率”即一次二次之间的倍数关系,就拿你说的50/5的电流互感器来说吧,该互感器的一次额定电流是50安,而二次额定电流是5安,就说明一次二次之间的电流传变倍数是50除以5等于10,简单说这个互感器能够将一次的电流按照缩小十倍的倍数传遍到二次的表计或保护装置中。

即一次是10安时,二次回路中实际上只对应的流过1安的电流,一次流过20安时则二次回路中就会有2安的电流流过,以此类推,如你所说额定电流30安的电机,选用50/5的互感器,当电机绕组中有25安的电流时,则在该电机电流表内的电流线圈中实际上只有25除以倍率10等于2.5安的电流流过。

而电流表表盘上的刻度是按照二次对应的一次电流位置画的,也就是说当二次线圈中有1安电流流过时,在电流表表盘上指示的位置上就要标出10安,以此类推。

也就是说有互感器的电流表在读数时直接按照表盘上的数直读就可以了,无需乘倍率,但是要是在二次电路检测出的电流换算到一次电流时就要乘以倍率了。

2011年杨育彪下厂电工维修日志如何使用外部输入触点控制FX PLC运行/停止?如何选用电流互感器2011-05-19 22:52:09| 分类:娱乐学习| 标签:电流负荷准确度额定误差|字号大中小订阅1 前言近几年来,随着我国电力工业中城网及农网的改造,以及供电系统的自动化程度不断提高,电流互感器作为电力系统的一种重要电气设备,已被广泛地应用于继电保护、系统监测和电力系统分析之中。

电流互感器作为一次系统和二次系统间联络元件,起着将一次系统的大电流变换成二次系统的小电流,用以分别向测量仪表、继电器的电流线圈供电,正确反映电气设备的正常运行参数和故障情况,使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离,以保证工作人员的安全。

电流互感器变比选型标准

电流互感器变比选型标准

电流互感器变比选型标准
电流互感器是一种重要的电气测量仪表,主要用于测量电力系统
中的电流。

在电能计量中,电流互感器被广泛应用。

通过测量电流互
感器的变比,能够准确地计算电力系统中的电能消耗。

因此,在选型
电流互感器的过程中,变比是重要的考虑因素之一。

选型标准:
1.系统额定电流:电流互感器变比的选型应基于电力系统中的额
定电流。

因此,首先需要确定所要安装电流互感器的电路额定电流值。

2.功率因数:在选型电流互感器的过程中,需要考虑电路的功率
因数。

直流电路通常需要测量变流器的电流,而交流电路需要测量电
力系统的负载电流。

在使用电流互感器时,应根据电路的功率因数和
变流器的过剩电流选择合适的变比。

3.输出信号:电流互感器可以输出电流信号或电压信号。

在选型
电流互感器时,应根据实际的应用需求选择合适的输出信号类型。

4.环境因素:在考虑电流互感器变比的选择时,应考虑安装环境
的影响。

例如,应考虑温度、湿度和腐蚀等因素。

5.精度:电流互感器的精度越高,电路的测量结果越准确。

在选
型电流互感器时,应考虑其精度性能。

总之,电流互感器变比的选型应考虑实际应用需求、系统额定电流、功率因数、环境因素和精度等因素。

正确选型的电流互感器能够
保证电力系统的运行稳定性和测量准确性。

怎么合理选择电流互感器的变比

怎么合理选择电流互感器的变比

怎么合理选择电流互感器的变比

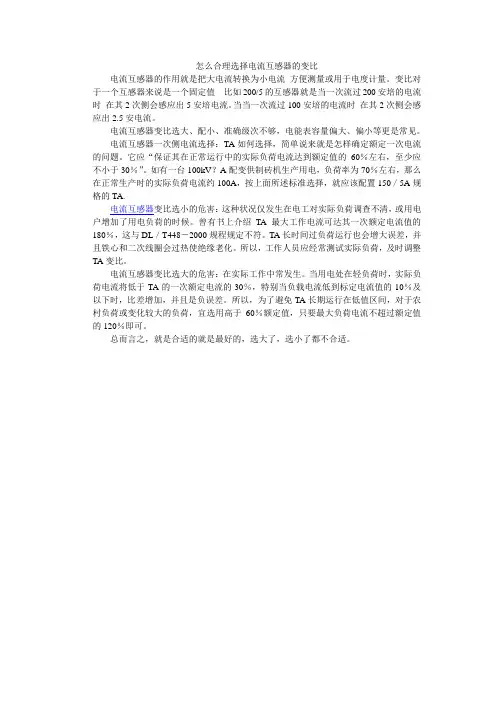

电流互感器的作用就是把大电流转换为小电流方便测量或用于电度计量。

变比对于一个互感器来说是一个固定值比如200/5的互感器就是当一次流过200安培的电流时在其2次侧会感应出5安培电流。

当当一次流过100安培的电流时在其2次侧会感应出2.5安电流。

电流互感器变比选大、配小、准确级次不够,电能表容量偏大、偏小等更是常见。

电流互感器一次侧电流选择:TA如何选择,简单说来就是怎样确定额定一次电流的问题。

它应“保证其在正常运行中的实际负荷电流达到额定值的60%左右,至少应不小于30%”。

如有一台100kV?A配变供制砖机生产用电,负荷率为70%左右,那么在正常生产时的实际负荷电流约100A,按上面所述标准选择,就应该配置150/5A规格的TA.
电流互感器变比选小的危害:这种状况仅发生在电工对实际负荷调查不清,或用电户增加了用电负荷的时候。

曾有书上介绍TA最大工作电流可达其一次额定电流值的180%,这与DL/T448―2000规程规定不符。

TA长时间过负荷运行也会增大误差,并且铁心和二次线圈会过热使绝缘老化。

所以,工作人员应经常测试实际负荷,及时调整TA变比。

电流互感器变比选大的危害:在实际工作中常发生。

当用电处在轻负荷时,实际负荷电流将低于TA的一次额定电流的30%,特别当负载电流低到标定电流值的10%及以下时,比差增加,并且是负误差。

所以,为了避免TA长期运行在低值区间,对于农村负荷或变化较大的负荷,宜选用高于60%额定值,只要最大负荷电流不超过额定值的120%即可。

总而言之,就是合适的就是最好的,选大了,选小了都不合适。

互感器变比

互感器变比

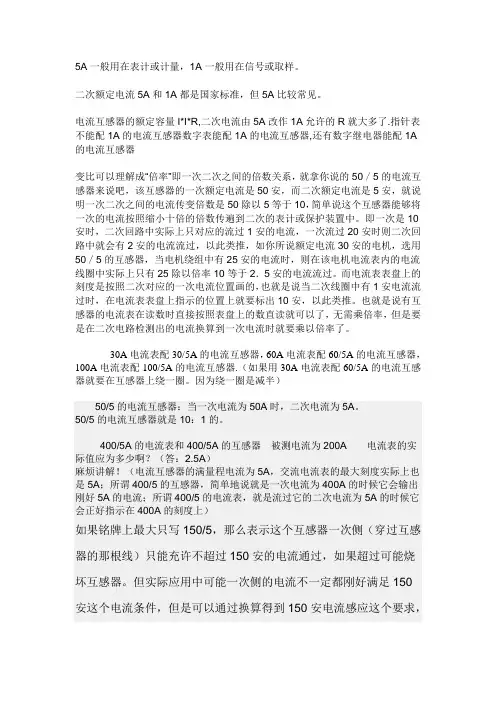

5A一般用在表计或计量,1A一般用在信号或取样。

二次额定电流5A和1A都是国家标准,但5A比较常见。

电流互感器的额定容量I*I*R,二次电流由5A改作1A允许的R就大多了.指针表不能配1A的电流互感器数字表能配1A的电流互感器,还有数字继电器能配1A 的电流互感器变比可以理解成“倍率”即一次二次之间的倍数关系,就拿你说的50/5的电流互感器来说吧,该互感器的一次额定电流是50安,而二次额定电流是5安,就说明一次二次之间的电流传变倍数是50除以5等于10,简单说这个互感器能够将一次的电流按照缩小十倍的倍数传遍到二次的表计或保护装置中。

即一次是10安时,二次回路中实际上只对应的流过1安的电流,一次流过20安时则二次回路中就会有2安的电流流过,以此类推,如你所说额定电流30安的电机,选用50/5的互感器,当电机绕组中有25安的电流时,则在该电机电流表内的电流线圈中实际上只有25除以倍率10等于2.5安的电流流过。

而电流表表盘上的刻度是按照二次对应的一次电流位置画的,也就是说当二次线圈中有1安电流流过时,在电流表表盘上指示的位置上就要标出10安,以此类推。

也就是说有互感器的电流表在读数时直接按照表盘上的数直读就可以了,无需乘倍率,但是要是在二次电路检测出的电流换算到一次电流时就要乘以倍率了。

30A电流表配30/5A的电流互感器,60A电流表配60/5A的电流互感器,100A电流表配100/5A的电流互感器.(如果用30A电流表配60/5A的电流互感器就要在互感器上绕一圈。

因为绕一圈是减半)50/5的电流互感器:当一次电流为50A时,二次电流为5A。

50/5的电流互感器就是10:1的。

400/5A的电流表和400/5A的互感器被测电流为200A 电流表的实际值应为多少啊?(答:2.5A)麻烦讲解!(电流互感器的满量程电流为5A,交流电流表的最大刻度实际上也是5A;所谓400/5的互感器,简单地说就是一次电流为400A的时候它会输出刚好5A的电流;所谓400/5的电流表,就是流过它的二次电流为5A的时候它会正好指示在400A的刻度上)如果铭牌上最大只写150/5,那么表示这个互感器一次侧(穿过互感器的那根线)只能充许不超过150安的电流通过,如果超过可能烧坏互感器。

高压电流互感器变比

高压电流互感器变比

高压电流互感器变比

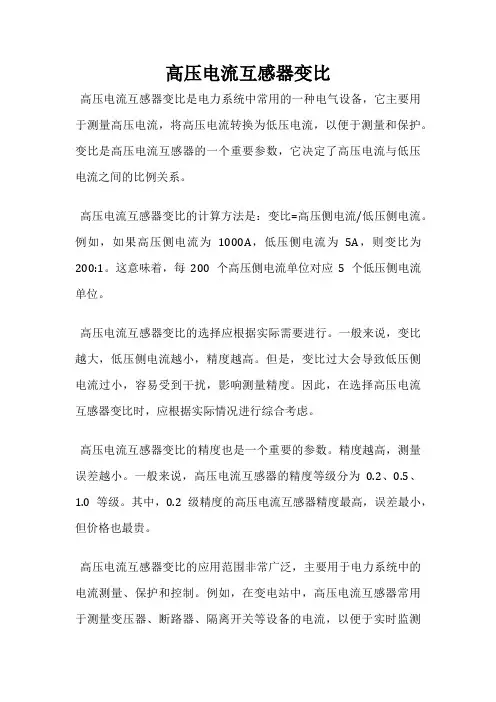

高压电流互感器变比是电力系统中常用的一种电气设备,它主要用于测量高压电流,将高压电流转换为低压电流,以便于测量和保护。

变比是高压电流互感器的一个重要参数,它决定了高压电流与低压电流之间的比例关系。

高压电流互感器变比的计算方法是:变比=高压侧电流/低压侧电流。

例如,如果高压侧电流为1000A,低压侧电流为5A,则变比为200:1。

这意味着,每200个高压侧电流单位对应5个低压侧电流单位。

高压电流互感器变比的选择应根据实际需要进行。

一般来说,变比越大,低压侧电流越小,精度越高。

但是,变比过大会导致低压侧电流过小,容易受到干扰,影响测量精度。

因此,在选择高压电流互感器变比时,应根据实际情况进行综合考虑。

高压电流互感器变比的精度也是一个重要的参数。

精度越高,测量误差越小。

一般来说,高压电流互感器的精度等级分为0.2、0.5、1.0等级。

其中,0.2级精度的高压电流互感器精度最高,误差最小,但价格也最贵。

高压电流互感器变比的应用范围非常广泛,主要用于电力系统中的电流测量、保护和控制。

例如,在变电站中,高压电流互感器常用于测量变压器、断路器、隔离开关等设备的电流,以便于实时监测
电力系统的运行状态。

在电力系统的保护中,高压电流互感器可以用于测量故障电流,及时切断故障电路,保护电力设备的安全运行。

高压电流互感器变比是电力系统中不可或缺的一种电气设备,它的选择和应用对电力系统的运行和安全具有重要的影响。

因此,在使用高压电流互感器时,应根据实际需要进行选择和使用,以确保电力系统的正常运行和安全。

电流互感器穿心匝数与变比关系

电流互感器穿心匝数与变比关系

电流互感器穿心匝数与变比关系
电流互感器穿心匝数与变比关系穿芯式互感器,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比;
我们就说你这个互感器,穿芯1匝,变比为500/5;穿芯2匝,变比250/5;
一次电流/二次电流=500/5=100/1=二次匝数/一次匝数(二次匝数为100匝);
穿芯2匝,二次匝数/一次匝数=100/2=一次电流/二次电流,二次电流是5A,可以算出一次电流是250A;
也就是说穿芯匝数改变了,你使用的变比就改变了,但互感器本身没有变,它的二次匝数没有变,还是100匝;
另外一种算法是:
一次电流×穿芯匝数=穿芯1匝时的一次电流(这里250A×2=500A)
如果铭牌上最大只写150/5,那么表示这个互感器一次侧(穿过互感器的那根线)只能充许不超过150安的电流通过,如果超过可能烧坏互感器。

但实际应用中可能一次侧的电流不一定都刚好满足150安这个电流条件,但是可以通过换算得到150安电流感应这个要求,比如75/5、50/5、30/5。

150/5就是说一次侧的电流是150安,二次输出5安,变比就是150除以5等于30倍,75/5、50/5、30/5以此类推。

75要穿2圈;50穿3圈;30要穿5圈。

也就是说二次侧要满足输出5安电流这个条件则必需一次侧要有150安的电流感应,如果一次侧只有75安,则穿二圈后75*2就满足了一次侧150安电流的感应了,其它的也是以此类推。

电流互感器变比

电流互感器变比

电流互感器变比电流互感器常见变比如下:一共25种:二次侧:5A,1A一次侧:(A):15,20,25,30,40,50,60,75,100,150,200,250,300,400,500,600,750,800,1000,1200,1500,2000,2500等扩展:电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少,串在需要测量的电流的线路中。

因此它经常有线路的全部电流流过,二次侧绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次侧回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量,二次侧不可开路。

词条介绍了其工作原理、参数说明、分类、使用介绍等。

电流互感器上的变比和电度表上的比例什么区别?1、使用区别;电流互感器的变比与电流表的变比不一致,将导致电流表显示值不能直接用,必须进行比例换算;比5的互感器如果用在比1的表上,由于CT二次电流一般会超过1A,从而使得?比1的表超出量程,而损坏电流表;2、精度区别;比1的互感器如果用在比5的表上,由于CT二次的电流不到1A,将使得比5的电流表测量精度大大降低。

800/5的电流表坏了,没现成的,可以用300/5的电流表临时代用。

但测量的结果必须进行比例换算。

3、继电保护要求区别;断路器出线处的短路容量,在最大及最小运行方式下保持不变;电流互感器为两相不完全星型接线;过负荷及速断保护采用GL-11型过电流继电器;操作电源为直流220V,断路器分闸形式为分励脱扣。

扩展:电流互感器上的变比和电度表上的比例有什么区别详细讲解:变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格。

电流互感器标准变比

电流互感器标准变比

电流互感器(Current Transformer,简称CT)的标准变比是指互感器的额定变比,即电流互感器的二次电流与一次电流的比值。

标准变比通常以数字表示,表示为1:N,其中N是变比。

例如,一个标称为100:5的电流互感器,其标准变比为20:1。

这里,标称电流是指电流互感器在标定时所设定的一次电流的数值。

在上述例子中,标称电流为100安培,而标称二次电流为5安培。

电流互感器的标准变比是由制造商根据设计和性能要求确定的,并根据国际标准进行制定。

例如,IEC 61869是电流互感器的国际标准之一,其中包括了电流互感器的设计、性能和测试方法。

在应用中,电流互感器的准确性和可靠性对于正确测量电流是至关重要的。

因此,在选择和使用电流互感器时,需要确保其标称变比符合实际需求,并且应该遵循相应的国际或地区标准。

电流互感器变比和匝数比-概述说明以及解释

电流互感器变比和匝数比-概述说明以及解释

电流互感器变比和匝数比-概述说明以及解释1.引言1.1 概述电流互感器是一种重要的电气测量设备,广泛应用于电力系统、工业控制、交通运输等领域。

其作用是将高电流或高压系统的电流通过互感器变压器降低到合适的测量范围内,以便进行监测、控制和保护。

在电流互感器的工作过程中,变比和匝数比是两个至关重要的参数,它们直接影响到互感器的测量准确性、灵敏度和稳定性。

本文将重点介绍电流互感器的变比和匝数比,探讨它们在互感器性能中的关键作用和重要性。

同时,通过对电流互感器的基本原理和应用实例的分析,展示变比和匝数比与互感器性能之间的紧密联系,为读者提供更深入的理解和应用。

1.2 文章结构:本文将围绕电流互感器的变比和匝数比展开详细讨论。

首先,将介绍电流互感器的基本原理,包括其工作机制和应用领域。

接下来,将深入探讨变比的概念和作用,阐明其在电流互感器中的重要性。

然后,将重点讨论匝数比的重要性和影响,以及如何正确选择匝数比以满足实际需求。

最后,在结论部分将总结电流互感器变比和匝数比的关键作用,并探讨其在不同领域的应用和发展趋势。

通过本文的阐述,读者将更加深入地了解电流互感器的关键参数,以及如何在实际应用中进行正确的选择和配置。

1.3 目的:本文旨在探讨电流互感器变比和匝数比这两个重要参数在电能计量和电力系统中的作用和影响。

通过对电流互感器的基本原理、变比概念和作用以及匝数比的重要性和影响进行深入分析和论述,旨在帮助读者更深入地了解电流互感器的运行机理和参数选择的重要性。

在现代电力系统中,电流互感器是不可或缺的关键设备,其变比和匝数比的选择直接影响着电能计量的准确性和系统的稳定性。

本文旨在通过对这两个参数的详细介绍和分析,帮助读者更好地理解和应用电流互感器,为电力系统的安全稳定运行提供理论支持和参考。

2.正文2.1 电流互感器的基本原理电流互感器是一种用于测量电流的电器设备,其基本原理是利用电磁感应的法则。

在电流互感器中,有一个主要的线圈(称为一次线圈),通过这个线圈流过被测量的电流。

电流互感器一次侧串联变比

电流互感器一次侧串联变比

电流互感器(Current Transformer,简称CT)是一种用于测量电流的电器设备。

它通常用于电力系统中,将高电流变压为低电流,以便于仪表或保护装置进行测量和控制。

一次侧(Primary Side)是CT的输入侧,也是被测量的电流通过的侧端。

串联变比(Turns Ratio)是指一次侧电流与二次侧电流之间的比值。

串联变比通常由CT的设计和制造决定,可以通过以下几个方面进行衡量和参考。

1.一次侧额定电流(Primary Rated Current)一次侧额定电流是指CT所能承受的最大一次侧电流。

一般来说,一次侧额定电流越大,CT的串联变比就越小。

此外,一次侧额定电流还应考虑系统的额定电流、过载电流和短路电流等因素。

2.二次侧额定电流(Secondary Rated Current)二次侧额定电流是指CT输出二次侧电流的额定值。

一般来说,二次侧额定电流越小,串联变比就越大。

二次侧额定电流通常设计为5A或1A,这是为了与其他类型的电气设备(如电压互感器)兼容。

3.准确度等级(Accuracy Class)准确度等级是用来描述CT的测量准确度。

不同的CT具有不同的准确度等级,如0.1、0.2、0.5等。

准确度等级决定了CT的误差范围,即一次侧电流与二次侧输出电流之间的偏差。

选取合适的CT准确度等级可以保证测量的准确性,但同时也会增加成本。

4.额定频率(Rated Frequency)额定频率是指CT所能工作的电力系统频率。

电力系统中常见的额定频率为50Hz或60Hz。

一般来说,CT的额定频率应与电力系统的频率相匹配,以保证测量的准确性和稳定性。

5.绝缘等级(Insulation Class)绝缘等级是用来描述CT的绝缘能力。

CT应具有足够的绝缘等级,以防止一次侧和二次侧之间的电气击穿。

常见的绝缘等级有600V、1000V等。

除了以上几个主要的参考内容外,还有一些其他因素也需要考虑,如外形尺寸、安装方式、工作环境温度、频率响应范围等。

电流互感器变比问题

电流互感器变比问题

6.电流互感器穿心匝数与变比关系2010年01月15日星期五 16:556.电流互感器穿心匝数与变比关系穿芯式互感器,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比;我们就说你这个互感器,穿芯1匝,变比为500/5;穿芯2匝,变比250/5;一次电流/二次电流=500/5=100/1=二次匝数/一次匝数(二次匝数为100匝);穿芯2匝,二次匝数/一次匝数=100/2=一次电流/二次电流,二次电流是5A,可以算出一次电流是250A;也就是说穿芯匝数改变了,你使用的变比就改变了,但互感器本身没有变,它的二次匝数没有变,还是100匝;另外一种算法是:一次电流×穿芯匝数=穿芯1匝时的一次电流(这里250A×2=500A)如果铭牌上最大只写150/5,那么表示这个互感器一次侧(穿过互感器的那根线)只能充许不超过150安的电流通过,如果超过可能烧坏互感器。

但实际应用中可能一次侧的电流不一定都刚好满足150安这个电流条件,但是可以通过换算得到150安电流感应这个要求,比如75/5、50/5、30/5。

150/5就是说一次侧的电流是150安,二次输出5安,变比就是150除以5等于30倍,75/5、50/5、30/5以此类推。

75要穿2圈;50穿3圈;30要穿5圈。

也就是说二次侧要满足输出5安电流这个条件则必需一次侧要有150安的电流感应,如果一次侧只有75安,则穿二圈后75*2就满足了一次侧150安电流的感应了,其它的也是以此类推。

电流互感器一次侧和二次侧电流互感器是N1/N2=I2/I1 电流互感器一次侧匝数少二次测匝数多把电流降到5A ,让电流通过线圈就可以。

1》一个单相表接一个互感器:/%B3%C2%BC%E1%B5%C0/album/item/584c0b623d2a2b4f0c33fae1 .html2》三个单相表三个互感器:/%B3%C2%BC%E1%B5%C0/album/item/4fd736d960f819b8c2.html 3》一个三相表接一个互感器是不能准确计量三相用电的,所以没有这种接法的。

低压电流互感器变比规格表

低压电流互感器变比规格表

低压电流互感器变比规格表
电流互感器是电力系统中重要的设备之一,用于将高电流转换为低电流,以便于测量和保护。

在低压系统中,电流互感器的使用尤为广泛。

本规格表旨在提供低压电流互感器的变比规格信息,以便于用户在选择和使用电流互感器时能够做出明智的决策。

低压电流互感器变比规格
以下是常见的低压电流互感器变比规格:
1. 100/5A:这意味着输入电流为100安培时,输出电流为5安培。

此变比被广泛用于低压系统的电流测量和保护。

2. 200/5A:当输入电流为200安培时,输出电流为5安培。

此变比适用于更大电流的测量和保护。

3. 400/5A:当输入电流为400安培时,输出电流为5安培。

此变比适用于非常大的电流测量和保护。

4. 100/1A:这意味着输入电流为100安培时,输出电流为1安培。

此变比适用于精确测量低电流。

5. 500/1A:当输入电流为500安培时,输出电流为1安培。

此变比适用于非常大电流的精确测量。

如何选择合适的低压电流互感器
在选择低压电流互感器时,您需要考虑以下因素:
1. 系统的最大和最小电流;
2. 测量和保护精度要求;
3. 系统的电压等级;
4. 设备的空间限制;
5. 成本预算。

低压电流互感器是电力系统中不可或缺的设备,其变比规格的选择直接影响到系统的性能和安全性。

本规格表提供了常见的低压电流互感器变比规格,帮助用户在选择和使用时做出明智的决策。

在选择低压电流互感器时,用户需要考虑系统的需求和限制因素,以确保所选设备能够满足系统的要求并发挥最大的效益。

电流互感器一次侧串联变比

电流互感器一次侧串联变比

电流互感器一次侧串联变比电流互感器是一种用于测量电流的传感器,它能够将高电压系统中的电流转化为低电压的可测量信号,使得测量工作更加安全和方便。

电流互感器的一次侧串联变比是指互感器的一次侧和测量仪表(或保护装置)之间的电流变化比例关系。

下面将从电流互感器的原理、一次侧串联变比及其应用场景等方面介绍电流互感器一次侧串联变比的相关内容。

1. 电流互感器的工作原理电流互感器主要由一次侧线圈和二次侧线圈组成。

当一次侧通过电流时,在线圈中会产生一个与一次侧电流成正比的磁场。

根据电磁感应定律,磁场变化时会在二次侧线圈中引起感应电动势,从而产生与一次侧电流相应的二次侧电流。

通过测量二次侧电流,就可以得到与一次侧电流成正比的电压信号,从而实现对电流的测量。

2. 一次侧串联变比的定义和计算一次侧串联变比是互感器一次侧电流与二次侧电流的变比关系,通常以K表示。

一次侧串联变比K的计算公式如下:K = I1 / I2其中,I1为一次侧电流,I2为二次侧电流。

3. 电流互感器一次侧串联变比的重要性一次侧串联变比是电流互感器的重要参数之一,它直接影响到互感器的测量精度和负荷能力。

较大的一次侧串联变比可以使得互感器在一次侧具有较高的额定电流,保证了互感器在高电流工况下的正常运行;而较小的一次侧串联变比可以提高互感器的测量精度,使得互感器在小电流范围内的测量更加准确。

4. 电流互感器一次侧串联变比的应用场景电流互感器一次侧串联变比的选择取决于具体的电流测量需求和系统要求。

一般情况下,较大的一次侧串联变比适用于大电流测量场合,如配电系统的主干线路和变电站的主变压器等;较小的一次侧串联变比适用于小电流测量场合,如仪表和保护装置等。

5. 电流互感器一次侧串联变比的误差修正在实际应用中,电流互感器的一次侧串联变比可能存在一定的误差。

这时可以通过仪表或保护装置的校正功能进行误差修正,使测量结果更加准确。

综上所述,电流互感器的一次侧串联变比是互感器一次侧电流与二次侧电流的变比关系,其大小直接影响到互感器的测量精度和负荷能力。

电流互感器一次侧串联变比

电流互感器一次侧串联变比

电流互感器一次侧串联变比电流互感器(CT)是一种常见的电力测量装置,应用于电力系统中,用于测量高电流变压器的电流。

一次侧串联变比是CT的重要参数之一,它表示输入电流与输出电流之间的比例关系。

一次侧串联变比是指CT的一次侧电流与二次侧电流之间的变比关系。

一般情况下,一次侧电流为主变压器或电流传感装置的输入电流,二次侧电流为CT的输出电流。

一次侧串联变比通常用K表示,可以通过下述公式计算:K = I_1 / I_2其中,I_1是一次侧电流,I_2是二次侧电流。

一次侧串联变比的大小决定了CT输出电流与输入电流之间的关系。

当一次侧电流通过CT时,会在二次侧产生与一次侧电流成比例的输出电流。

一次侧串联变比越大,输出电流越小;一次侧串联变比越小,输出电流越大。

一次侧串联变比的数值通常由CT的设计和制造决定,可以根据具体的电力系统要求进行选择。

一次侧串联变比的大小一般在CT的额定电流和二次侧额定电流之间进行选择,以确保CT的准确性和可靠性。

在确定一次侧串联变比时,需要考虑多个因素。

首先,要确定CT的额定电流,即主变压器或电流传感装置的输入电流。

其次,要确定CT的二次侧额定电流,即CT的输出电流。

这两个参数的确定需要参考具体的电力系统要求和设备参数。

此外,还需要考虑CT的性能指标和准确度要求。

在进行电流测量时,CT的准确度是至关重要的。

因此,一次侧串联变比的选择应能满足电流测量的精度要求。

一般情况下,一次侧串联变比的准确度要求为CT的额定准确度的一半。

总之,一次侧串联变比是CT的重要参数之一,用于描述CT 输入电流与输出电流之间的比例关系。

在确定一次侧串联变比时,需要考虑电力系统的要求、设备的额定电流和二次侧额定电流以及CT的性能指标和准确度要求。

通过正确选取一次侧串联变比,可以确保CT的准确性和可靠性,保证电力系统的正常运行。
