开关电源EMI整改方案
电源EMI传导辐射实际整改经验总结（绝对值得）
电源EMI传导辐射实际整改经验总结（绝对值得）第一篇：电源EMI传导辐射实际整改经验总结(绝对值得)1、在反激式电源中，Y电容接初级地与次级地之间在20MHZ时，会比Y电容接在高压与次级地之间高5dB左右。
当然也要视情况而定。
2、MOS管驱动电阻最好能大于或等于47R。
降低驱动速度有利于改善MOS管与变压器的辐射。
一般采用慢速驱动和快速判断的办法。
3、若辐射在40MHZ-80MHZ之间有些余量不够，可适当地增加MOS管DS之间的电容值，以达到降低辐射量的效果。
4、若在输入AC线上套上磁环并绕2圈，有降低40-60MHZ之间辐射值的趋势，那么在输入EMI滤波部分中串入磁珠则会达到同样的效果。
如在NTC电阻上分别套上两个磁珠。
5、在变压器与MOS管D极之间最好能串入一个磁珠，以降低MOS管电流的变化速度，又能降低输出噪音。
6、电源输入AC滤波部分，X电容放在共模电厂的那个位置并不重要，注意布线时要将铜皮都集中于X电容的引脚处，以达到更好的滤波效果，但X电容最好不要与Y电容连接在同一焊点。
7、在300W左右的中功率电源中，其又是由几个不同的电源部分组成，一般采用三极共模电感。
第一级使用100UH-3MH左右的双线并绕锰锌磁环电感，其后再接Y电容，第二级与第三级可使用相同的共模电感，需要使用的电感量并不要求很大，一般10MH左右就能达到要求。
若把Y电容放在第二级与第三级之间，效果就会差一些。
如果采用两级共模滤波，秕一级电感量适当取大些，1.5-2.5MH左右。
8、如果采用三级，第一级电感量适当取小些，在200UH-1MH 之间。
测试辐射时，最好能在初次级之间的Y电容套上磁珠。
如果用三芯AC输入线，在黄绿地线上也串磁环，并绕上两到三圈。
9、在二极管上套磁珠，一般要求把磁珠套在其电压变化最剧烈的地方，在正端整流二极管中，其A端电压变化最剧烈。
10、实例分析：一台19W的二合一电源，在18MH左右处有超过QP值7dB，前级采用两级共模滤波方法和一个X电容，无论怎样更改滤波部分，此处的QP值总是难以压下来。
开关电源EMI整改经验总结
开关电源EMI整改中，关于不同频段干扰原因及抑制办法：一、1MHZ以内----以差模干扰为主（整改建议）1. 增大X电容量；2. 添加差模电感；3. 小功率电源可采用PI型滤波器处理(建议靠近变压器的电解电容可选用较大些)。
二、1MHZ---5MHZ---差模共模混合采用输入端并联一系列X电容来滤除差摸干扰并分析出是哪种干扰超标并以解决，（整改建议）1. 对于差模干扰超标可调整X电容量，添加差模电感器，调差模电感量；2. 对于共模干扰超标可添加共模电感，选用合理的电感量来抑制；3. 也可改变整流二极管特性来处理一对快速二极管如FR107一对普通整流二极管1N4007。
三、5M---以上以共摸干扰为主，采用抑制共摸的方法。
（整改建议）对于外壳接地的，在地线上用一个磁环串绕2-3圈会对10MHZ以上干扰有较大的衰减作用；可选择紧贴变压器的铁芯粘铜箔，铜箔闭环。
处理后端输出整流管的吸收电路和初级大电路并联电容的大小。
四、对于20--30MHZ，（整改建议）1. 对于一类产品可以采用调整对地Y2电容量或改变Y2电容位置；2. 调整一二次侧间的Y1电容位置及参数值；3. 在变压器外面包铜箔；变压器最里层加屏蔽层；调整变压器的各绕组的排布。
4. 改变PCB LAYOUT；5. 输出线前面接一个双线并绕的小共模电感；6. 在输出整流管两端并联RC滤波器且调整合理的参数；7. 在变压器与MOSFET之间加BEAD CORE；8. 在变压器的输入电压脚加一个小电容。
9. 可以用增大MOS驱动电阻。
五、30---50MHZ 普遍是MOS管高速开通关断引起（整改建议）1. 可以用增大MOS驱动电阻；2. RCD缓冲电路采用1N4007慢管；3. VCC供电电压用1N4007慢管来解决；4. 或者输出线前端串接一个双线并绕的小共模电感；5. 在MOSFET的D-S脚并联一个小吸收电路；6. 在变压器与MOSFET之间加BEAD CORE；7. 在变压器的输入电压脚加一个小电容；8. PCB心LAYOUT时大电解电容，变压器，MOS构成的电路环尽可能的小；9. 变压器，输出二极管，输出平波电解电容构成的电路环尽可能的小。
解读电源设计中的EMI问题与解决方案
解读电源设计中的EMI问题与解决方案电源设计中的EMI问题与解决方案电磁干扰（Electromagnetic Interference，简称EMI）是电源设计过程中需要重点考虑的问题之一。
EMI问题可能对电子设备的性能产生负面影响，干扰其正常工作并导致其他设备的性能下降。
本文将介绍电源设计中的EMI问题以及一些常见的解决方案。
一、电源设计中的EMI问题1. 什么是EMI问题？EMI指的是由电子设备产生的电磁场干扰。
当电子设备中的电流和信号在设备内部或外部传输时，会产生电磁辐射和电磁敏感性。
如果这些辐射或敏感性超过了某个特定的范围，就会导致EMI问题。
2. EMI问题可能导致的影响EMI问题可能导致以下影响：- 对设备本身造成干扰：电源系统中的高频噪声可能干扰设备的正常工作，降低设备性能。
- 对其他设备造成干扰：电磁辐射可能传播到其他设备上，导致它们的性能下降，甚至损坏。
- 不符合法规：有些国家和地区对EMI有严格的法规要求，如果不符合这些要求，产品可能无法上市销售。
二、解决EMI问题的常见方案1. 电源线滤波器电源线滤波器是最常见的解决EMI问题的措施之一。
它通过滤波器电路将高频噪声滤除，防止其传播到其他设备上。
电源线滤波器通常由电感器和电容器组成，通过选择合适的元件参数来实现滤波效果。
2. 地线设计正确的地线设计对于减少EMI问题非常重要。
地线应该尽可能短而宽，以减小回路面积，降低电磁辐射。
可以采用单点接地或多点接地的方式，根据具体情况选择最合适的设计方案。
3. 布局设计良好的布局设计可以减少EMI问题。
重要的电路应该远离敏感的传感器、接收器等部件，以减少电磁辐射对它们的影响。
同时，电路板的铺铜区域应尽可能广泛，以提供良好的地面平面。
4. 屏蔽设计屏蔽设计可以有效地减少EMI问题。
对于电源模块，可以使用金属屏蔽罩来封闭电路，将电磁辐射限制在较小的范围内。
此外，对于敏感部分，如高频元件和传感器，还可以采用局部屏蔽来降低电磁辐射。
EMI传导与辐射超标整改方案
E M I传导与辐射超标整改方案集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#传导与辐射超标整改方案开关电源电磁干扰的产生机理及其传播途径功率开关器件的高额开关动作是导致开关电源产生电磁干扰(emi)的主要原因。
开关频率的提高一方面减小了电源的体积和重量，另一方面也导致了更为严重的emi问题。
开关电源工作时，其内部的电压和电流波形都是在非常短的时间内上升和下降的，因此，开关电源本身是一个噪声发生源。
开关电源产生的干扰，按噪声干扰源种类来分,可分为尖峰干扰和谐波干扰两种;若按耦合通路来分,可分为传导干扰和辐射干扰两种。
使电源产生的干扰不至于对电子系统和电网造成危害的根本办法是削弱噪声发生源，或者切断电源噪声和电子系统、电网之间的耦合途径。
现在按噪声干扰源来分别说明：1、二极管的反向恢复时间引起的干扰交流输入电压经功率二极管整流桥变为正弦脉动电压，经电容平滑后变为直流，但电容电流的波形不是正弦波而是脉冲波。
由电流波形可知，电流中含有高次谐波。
大量电流谐波分量流入电网，造成对电网的谐波污染。
另外，由于电流是脉冲波，使电源输入功率因数降低。
高频整流回路中的整流二极管正向导通时有较大的正向电流流过，在其受反偏电压而转向截止时，由于pn结中有较多的载流子积累，因而在载流子消失之前的一段时间里，电流会反向流动，致使载流子消失的反向恢复电流急剧减少而发生很大的电流变化(di/dt)。
2、开关管工作时产生的谐波干扰功率开关管在导通时流过较大的脉冲电流。
例如正激型、推挽型和桥式变换器的输入电流波形在阻性负载时近似为矩形波,其中含有丰富的高次谐波分量。
当采用零电流、零电压开关时,这种谐波干扰将会很小。
另外,功率开关管在截止期间,高频变压器绕组漏感引起的电流突变,也会产生尖峰干扰。
3、交流输入回路产生的干扰无工频变压器的开关电源输入端整流管在反向恢复期间会引起高频衰减振荡产生干扰。
开关电源产生的尖峰干扰和谐波干扰能量，通过开关电源的输入输出线传播出去而形成的干扰称之为传导干扰；而谐波和寄生振荡的能量，通过输入输出线传播时，都会在空间产生电场和磁场。
开关电源电磁干扰(EMI)整改汇总要点
开关电源电磁干扰(EMI整改汇总开关电源类产品的频率大概分四段：150K-400K-4M-20M-30M，这样分的好处是找问题迅速，一般前一段的主要问题在于滤波元器件上。
小功率开关电源用一个合适的X电容和一个共模电感可消除，从增加的元件对测试结果来看，一般电感对AV值有效，电容对QP值有效。
当然，这只是一般规律。
电容越大，滤除的频率越低。
电感越大（适可而止），滤除的频率越高。
400K-4M这一段主要是开关管，变压器等的干扰。
可以在管与散热片之间加屏蔽层（云母片），或者在引脚上套磁珠。
吸收电路上套磁珠有时也很有效。
变压器初次级之间的Y电容也是不容忽视的。
次级对初级高压端合适还是低压端有时候对这段频率影响很大。
除此之外，调整滤波器也可以抑制其骚扰。
4M-20M这段主要是变压器等高频干扰，在没有找到根源前，大概通过调整滤波，接地，加磁珠等手段解除，有时也可能是输出端的问题。
20M以后主要针对齐纳二级管，输出端电源输入端整改。
一般是用到磁珠，接地等。
值得注意的是，滤波器件因该远离变压器，散热器，否则容易耦合。
镇流器整改原理和开关电源类似，但是前部分超标并非调整滤波器件就都可以解除，最有效的办法是Y电容金属外壳，外壳再连接地线。
磁珠对高频抑制效果不错。
根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L="Line", N="Neutral", G="Ground"X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.作为工作于开关状态的能量转换装置，开关电源的电压、电流变化率很高，产生的干扰强度较大；干扰源主要集中在功率开关期间以及与之相连的散热器和高平变压器，相对于数字电路干扰源的位置较为清楚；开关频率不高（从几十千赫和数兆赫兹），主要的干扰形式是传导干扰和近场干扰；而印刷线路板 (PCB走线通常采用手工布线，具有更大的随意性，这增加了PCB分布参数的提取和近场干扰估计的难度。

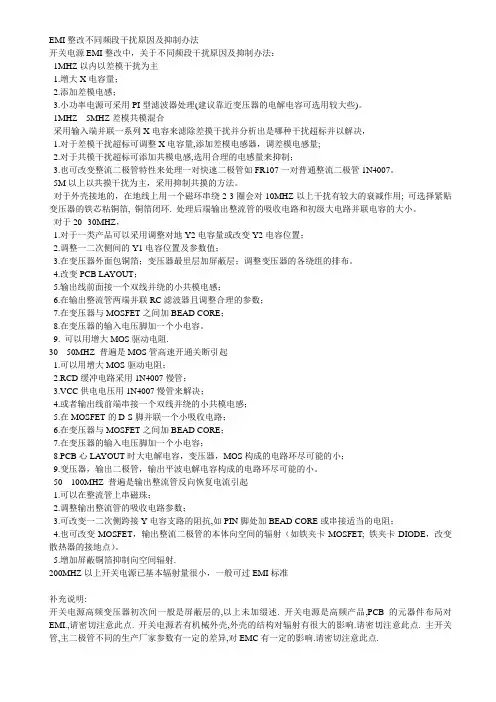

EMI整改不同频段干扰原因及抑制办法
EMI整改不同频段干扰原因及抑制办法开关电源EMI整改中，关于不同频段干扰原因及抑制办法：1MHZ以内以差模干扰为主1.增大X电容量；2.添加差模电感；3.小功率电源可采用PI型滤波器处理(建议靠近变压器的电解电容可选用较大些)。
1MHZ---5MHZ差模共模混合采用输入端并联一系列X电容来滤除差摸干扰并分析出是哪种干扰超标并以解决，1.对于差模干扰超标可调整X电容量,添加差模电感器，调差模电感量;2.对于共模干扰超标可添加共模电感,选用合理的电感量来抑制；3.也可改变整流二极管特性来处理一对快速二极管如FR107一对普通整流二极管1N4007。
5M以上以共摸干扰为主，采用抑制共摸的方法。
对于外壳接地的，在地线上用一个磁环串绕2-3圈会对10MHZ以上干扰有较大的衰减作用; 可选择紧贴变压器的铁芯粘铜箔, 铜箔闭环. 处理后端输出整流管的吸收电路和初级大电路并联电容的大小。
对于20--30MHZ，1.对于一类产品可以采用调整对地Y2电容量或改变Y2电容位置；2.调整一二次侧间的Y1电容位置及参数值；3.在变压器外面包铜箔；变压器最里层加屏蔽层；调整变压器的各绕组的排布。
4.改变PCB LAYOUT；5.输出线前面接一个双线并绕的小共模电感；6.在输出整流管两端并联RC滤波器且调整合理的参数；7.在变压器与MOSFET之间加BEAD CORE；8.在变压器的输入电压脚加一个小电容。
9. 可以用增大MOS驱动电阻.30---50MHZ 普遍是MOS管高速开通关断引起1.可以用增大MOS驱动电阻；2.RCD缓冲电路采用1N4007慢管；3.VCC供电电压用1N4007慢管来解决；4.或者输出线前端串接一个双线并绕的小共模电感；5.在MOSFET的D-S脚并联一个小吸收电路；6.在变压器与MOSFET之间加BEAD CORE；7.在变压器的输入电压脚加一个小电容；8.PCB心LAYOUT时大电解电容，变压器，MOS构成的电路环尽可能的小；9.变压器，输出二极管，输出平波电解电容构成的电路环尽可能的小。
开关电源各频率段EMC整改对策
设计开关电源时防止EMI的措施:1.把噪音电路节点的PCB铜箔面积最大限度地减小;如开关管的漏极、集电极，初次级绕组的节点，等。
2.使输入和输出端远离噪音元件，如变压器线包，变压器磁芯，开关管的散热片，等等。
3. 使噪音元件（如未遮蔽的变压器线包，未遮蔽的变压器磁芯，和开关管，等等）远离外壳边缘，因为在正常操作下外壳边缘很可能靠近外面的接地线。
4. 如果变压器没有使用电场屏蔽，要保持屏蔽体和散热片远离变压器。
5. 尽量减小以下电流环的面积：次级（输出）整流器，初级开关功率器件，栅极（基极）驱动线路，辅助整流器。
6.不要将门极（基极）的驱动返馈环路和初级开关电路或辅助整流电路混在一起。
7.调整优化阻尼电阻值，使它在开关的死区时间里不产生振铃响声。
8. 防止EMI滤波电感饱和。
9.使拐弯节点和次级电路的元件远离初级电路的屏蔽体或者开关管的散热片。
10.保持初级电路的摆动的节点和元件本体远离屏蔽或者散热片。
11.使高频输入的EMI滤波器靠近输入电缆或者连接器端。
12.保持高频输出的EMI滤波器靠近输出电线端子。
13. 使EMI滤波器对面的PCB板的铜箔和元件本体之间保持一定距离。
14.在辅助线圈的整流器的线路上放一些电阻。
15.在磁棒线圈上并联阻尼电阻。
16.在输出RF滤波器两端并联阻尼电阻。
17.在PCB设计时允许放1nF/ 500 V陶瓷电容器或者还可以是一串电阻，跨接在变压器的初级的静端和辅助绕组之间。
18.保持EMI滤波器远离功率变压器;尤其是避免定位在绕包的端部。
19.在PCB面积足够的情况下, 可在PCB上留下放屏蔽绕组用的脚位和放RC阻尼器的位置，RC阻尼器可跨接在屏蔽绕组两端。
20.空间允许的话在开关功率场效应管的漏极和门极之间放一个小径向引线电容器（米勒电容， 10皮法/ 1千伏电容）。
21.空间允许的话放一个小的RC阻尼器在直流输出端。
22. 不要把AC插座与初级开关管的散热片靠在一起。
开关电源产生EMI的原因分析及抗干扰对策
开关电源产生EMI的原因分析及抗干扰对策
开关式稳压电源的体积小、重量轻、效率高、稳压范围宽且安全可靠，在很多电子设备中被采用。
但是，它像其他电路一样同样存在一些问题，如控制电路复杂，较高的工作频率会对电视机、收音机等产生电磁辐射干扰使得收音机出现噪声、电视机出现噪波点，甚至还会通过反馈干扰其他电子设备的正常工作。
1.超音频振荡的干扰问题
开关式稳压电源的工作频率多为20-100kHz，属于超音频范围。
作为该电源的开关调整器件晶体管或场效应晶体管以相应的频率工作在导通与截止状态，振荡波形近似于方波(还存在过冲)，根据傅里叶分析法可以进行分解，即得到直流分量、基波和高次谐波，基波的能量最大，其次是三次、五次、七次……等等。
2.无线电广播与电磁干扰的关系
众所周知，无线电广播是利用调制的方法来传播信息的。
音频信号对高频载被采用幅度调制(AM)和频率调制(FM)的方法，然后通过发射天线将调制波以电磁披的形式辐射出去，无线电接收设备是通过接收天线将它们接收下来s再经选频、变频、放大和解调，还原成为音频信号，最后通过低频功放，由扬声器放出声音。
如果只有高频载波而无音频范围的调制信号，那幺它的能量再大，无线电接收设备也不会通过扬声器还原出任何声音信息的。
由此可以想到，仅仅是超音频方披干扰的存在(超音频振荡的下限频率为15k!毡，已在人耳的可听范围之外)，产生的高次谐波也不会成为我们通过收音机昕到音频范围的干扰信号，而实际上这种干扰有时却是很严重的，可能在整个中波、短波范围都出现强烈的噪声，那幺干扰来自哪里呢?开关式稳压电源存在。
开关电源电磁干扰(EMI)整改汇总
开关电源电磁干扰(EMI)整改汇总开关电源类产品的频率大概分四段：150K-400K-4M-20M-30M，这样分的好处是找问题迅速，一般前一段的主要问题在于滤波元器件上。
小功率开关电源用一个合适的X电容和一个共模电感可消除，从增加的元件对测试结果来看，一般电感对A V值有效，电容对QP值有效。
当然，这只是一般规律。
电容越大，滤除的频率越低。
电感越大（适可而止），滤除的频率越高。
400K-4M这一段主要是开关管，变压器等的干扰。
可以在管与散热片之间加屏蔽层（云母片），或者在引脚上套磁珠。
吸收电路上套磁珠有时也很有效。
变压器初次级之间的Y 电容也是不容忽视的。
次级对初级高压端合适还是低压端有时候对这段频率影响很大。
除此之外，调整滤波器也可以抑制其骚扰。
4M-20M这段主要是变压器等高频干扰，在没有找到根源前，大概通过调整滤波，接地，加磁珠等手段解除，有时也可能是输出端的问题。
20M 以后主要针对齐纳二级管，输出端电源输入端整改。
一般是用到磁珠，接地等。
值得注意的是，滤波器件因该远离变压器，散热器，否则容易耦合。
镇流器整改原理和开关电源类似，但是前部分超标并非调整滤波器件就都可以解除，最有效的办法是Y电容金属外壳，外壳再连接地线。
磁珠对高频抑制效果不错。
根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L="Line", N="Neutral", G="Ground")X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.作为工作于开关状态的能量转换装置，开关电源的电压、电流变化率很高，产生的干扰强度较大；干扰源主要集中在功率开关期间以及与之相连的散热器和高平变压器，相对于数字电路干扰源的位置较为清楚；开关频率不高（从几十千赫和数兆赫兹），主要的干扰形式是传导干扰和近场干扰；而印刷线路板 (PCB)走线通常采用手工布线，具有更大的随意性，这增加了PCB分布参数的提取和近场干扰估计的难度。
开关电源如何解决EMI问题
开关电源以其轻、薄、小和高效率等特点广泛的应用于各类电气设备上，然而也带来了噪声干扰等危害。
在开关电源向更小体积、更高频率、更大功率密度方向发展的同时，其dv/dt，di/dt所带来的EMI噪声也将会更大。
在开关电源向高功率密度发展的同时，解决EMI问题的难度也在不断加大，做好电源内部的EMI设计尤其显得非常重要。
开关电源的主要干扰源集中在功率开关管、整流二极管、高频变压器、储能滤波电感等，其引发主要有五个典型路径，如下所示：1. 高di/dt回路产生差模辐射干扰。
2. 高dv/dt节点至地的电容耦合形成共模干扰。
3. 差模电流的传导耦合干扰。
4. 高频变压器及其寄生电容对共模噪声的耦合干扰。
5. 整流管反向浪涌电流引起的共模干扰。
1、高di/dt回路产生差模辐射干扰骚扰的路径为mos，变压器原边绕组到电解的环形回路。
在处理无金属外壳电源的辐射问题时，此骚扰路径显得尤为重要。
依据差模环天线的预测公式，在考虑地面反射的情况下；E = 2.6 I A* f *f /D（m V/m），I为骚扰电流，A为环天线的面积，f为骚扰电流频率。
由上式可见，减小环天线辐射的办法是：降低电路的工作频率；控制骚扰电流；减小电路的环路面积。
在实际常用措施中，对开关管加吸收是较有效的方法，当然，能在设计时尽量减小该路径下的回路面积才是最可取的。
2、高dv/dt节点至地的电容耦合形成共模干扰。
高dv/dt节点至地的电容耦合形成共模干扰是电源最主要的干扰源。
该节点通过寄生电容对地不断充放电，寄生电容就充当了这个共模通路中的驱动电流源的角色。
开关管正常工作需要散热，一般有两种散热方式：通过绝缘垫片贴散热器散热，或者通过绝缘垫片直接贴保护地散热。
从平时的经验来看，第二种散热方式的共模噪声明显强于第一种，所需的EMI滤波电路的衰减能力也更强。
如果开关管通过散热器散热，可以对散热器进行接地处理以减小对保护地的共模电流。
开关管通过绝缘垫贴于散热器上，与散热器之间形成寄生电容C1。
史上最全开关电源传导与辐射超标整改方案
史上最全开关电源传导与辐射超标整改方案
开关电源是一种常见的电源供应装置，但其工作原理会导致传导和辐射的问题。
如果开关电源传导和辐射超过国家标准，需要采取整改措施以确保安全。
下面是一个史上最全的开关电源传导与辐射超标整改方案：
1. 传导超标整改方案：
a. 更换低传导材料：使用低传导材料来替换开关电源内部的传导元件，如PCB板和连接线。
这些材料应具有较低的传导性能，能有效减小传导的电磁辐射。
b. 优化电路设计：重新设计开关电源的电路，在电路的布局和连接上做出相应的调整，以减小电磁辐射的传导。
c. 添加屏蔽措施：在开关电源和周围环境之间添加屏蔽层，如金属层或导电涂层。
这些屏蔽层能够有效地阻挡电磁辐射的传导。
d. 加强地线连接：确保开关电源的地线连接良好，并采取适当的接地措施，以减小传导超标的风险。
2. 辐射超标整改方案：
a. 提高开关电源的抗干扰能力：采取抗干扰措施来提高开关电源本身的抗干扰能力，如增加滤波电路或添加可变电容器。
b. 优化散热设计：重新设计开关电源的散热系统，确保其能够有效降低温度，减少辐射超标的风险。
c. 添加屏蔽措施：在开关电源周围添加屏蔽层，以阻挡电磁辐射的传播。
d. 选择低辐射材料：使用低辐射材料来替换开关电源内部的元件，如选择低辐射的电解电容器和电感器。
以上整改方案旨在减小开关电源传导和辐射超标的风险，并确保其符合国家标准。
实施整改方案前，建议进行必要的测试和评估，以确定超标的具体情况，并与相关专业人士进行咨询和指导。
开关电源EMI抑制的9大措施你知道吗
(5)有源功率因数校正，以及其他谐波校正技术
(6)采用合理设计的电源线滤波器
(7)合理的接地处理
(8)有效的屏蔽措施
(9)合理的PCB设计
以上介绍的就是开关电源EMI抑制的9大措施等技术抑制电源的EMI以及提高电源的EMS。
分开来讲，9大措施分别是：
(1)减小dv/dt和di/dt(降 低其峰值、减缓其斜率)
(2)压敏电阻的合理应用，以降低浪涌电压
(3)阻尼网络抑制过冲
(4)采用软恢复特 性的二极管，以降低高频段EMI
开关电源EMI抑制的9大措施你知道吗
开关电源EMI抑制的9大措施是什么?在开关电源中，电压和电流的突变，即高dv/dt和di/dt，是其EMI产生的主要原因。实现开关电源的EMC设计技术措施主要基于以下两点：
(1)尽量减小电源本身所产生的干扰源，利用抑制干扰的方法或产生干扰较小的元器件和电路，并进行合理布局;
开关电源的共模干扰抑制技术,开关电源共模电磁干扰(EMI)对策详解
开关电源的共模干扰抑制技术|开关电源共模电磁干扰(EMI)对策详解由于MOSFET及IGBT和软开关技术在电力电子电路中的广泛应用，使得功率变换器的开关频率越来越高，结构更加紧凑，但亦带来许多问题，如寄生元件产生的影响加剧，电磁辐射加剧等，所以EMI问题是目前电力电子界关注的主要问题之一。
传导是电力电子装置中干扰传播的重要途径。
差模干扰和共模干扰是主要的传导干扰形态。
多数情况下，功率变换器的传导干扰以共模干扰为主。
本文介绍了一种基于补偿原理的无源共模干扰抑制技术，并成功地应用于多种功率变换器拓扑中。
理论和实验结果都证明了，它能有效地减小电路中的高频传导共模干扰。
这一方案的优越性在于，它无需额外的控制电路和辅助电源，不依赖于电源变换器其他部分的运行情况，结构简单、紧凑。
1 补偿原理共模噪声与差模噪声产生的内部机制有所不同：差模噪声主要由开关变换器的脉动电流引起；共模噪声则主要由较高的d/d与杂散参数间相互作用而产生的高频振荡引起。
如图1所示。
共模电流包含连线到接地面的位移电流，同时，由于开关器件端子上的d/d是最大的，所以开关器件与散热片之间的杂散电容也将产生共模电流。
图2给出了这种新型共模噪声抑制电路所依据的本质概念。
开关器件的d/d通过外壳和散热片之间的寄生电容对地形成噪声电流。
抑制电路通过检测器件的d/d，并把它反相，然后加到一个补偿电容上面，从而形成补偿电流对噪声电流的抵消。
即补偿电流与噪声电流等幅但相位相差180°，并且也流入接地层。
根据基尔霍夫电流定律，这两股电流在接地点汇流为零，于是50Ω的阻抗平衡网络（LISN）电阻（接测量接收机的BNC端口）上的共模噪声电压被大大减弱了。
图1 CM及DM噪声电流的耦合路径示意图图2 提出的共模噪声消除方法2 基于补偿原理的共模干扰抑制技术在开关电源中的应用本文以单端反激电路为例，介绍基于补偿原理的共模干扰抑制技术在功率变换器中的应用。
图3给出了典型单端反激变换器的拓扑结构，并加入了新的共模噪声抑制电路。
EMI传导与辐射超标整改
传导与辐射超标整改方案开关电源电磁干扰的产生机理及其传播途径功率开关器件的高额开关动作是导致开关电源产生电磁干扰(EMI)的主要原因。
开关频率的提高一方面减小了电源的体积和重量，另一方面也导致了更为严重的EMI问题。
开关电源工作时，其内部的电压和电流波形都是在非常短的时间内上升和下降的，因此，开关电源本身是一个噪声发生源。
开关电源产生的干扰，按噪声干扰源种类来分,可分为尖峰干扰和谐波干扰两种;若按耦合通路来分,可分为传导干扰和辐射干扰两种。
使电源产生的干扰不至于对电子系统和电网造成危害的根本办法是削弱噪声发生源，或者切断电源噪声和电子系统、电网之间的耦合途径。
现在按噪声干扰源来分别说明：1、二极管的反向恢复时间引起的干扰交流输入电压经功率二极管整流桥变为正弦脉动电压，经电容平滑后变为直流，但电容电流的波形不是正弦波而是脉冲波。
由电流波形可知，电流中含有高次谐波。
大量电流谐波分量流入电网，造成对电网的谐波污染。
另外，由于电流是脉冲波，使电源输入功率因数降低。
高频整流回路中的整流二极管正向导通时有较大的正向电流流过，在其受反偏电压而转向截止时，由于PN结中有较多的载流子积累，因而在载流子消失之前的一段时间里，电流会反向流动，致使载流子消失的反向恢复电流急剧减少而发生很大的电流变化(di/dt)。
2、开关管工作时产生的谐波干扰功率开关管在导通时流过较大的脉冲电流。
例如正激型、推挽型和桥式变换器的输入电流波形在阻性负载时近似为矩形波,其中含有丰富的高次谐波分量。
当采用零电流、零电压开关时,这种谐波干扰将会很小。
另外,功率开关管在截止期间,高频变压器绕组漏感引起的电流突变,也会产生尖峰干扰。
3、交流输入回路产生的干扰无工频变压器的开关电源输入端整流管在反向恢复期间会引起高频衰减振荡产生干扰。
开关电源产生的尖峰干扰和谐波干扰能量，通过开关电源的输入输出线传播出去而形成的干扰称之为传导干扰；而谐波和寄生振荡的能量，通过输入输出线传播时，都会在空间产生电场和磁场。
《EMI对症分析-EMI整改》
《EMI对症分析-EMI整改》第一篇：emi对症分析-emi整改1mhz以内----以差模干扰为主1.增大x电容量；2.添加差模电感；3.小功率电源可采用pi型滤波器处理（建议靠近变压器的电解电容可选用较大些）。
1mhz---5mhz---差模共模混合，采用输入端并联一系列x电容来滤除差摸干扰并分析出是哪种干扰超标并以解决，1.对于差模干扰超标可调整x电容量，添加差模电感器，调差模电感量;2.对于共模干扰超标可添加共模电感，选用合理的电感量来抑制；3.也可改变整流二极管特性来处理一对快速二极管如fr107一对普通整流二极管1n4007。
5m---以上以共摸干扰为主，采用抑制共摸的方法。
对于外壳接地的，在地线上用一个磁环串绕2-3圈会对10mhz 以上干扰有较大的衰减作用;可选择紧贴变压器的铁芯粘铜箔，铜箔闭环.处理后端输出整流管的吸收电路和初级大电路并联电容的大小。
对于20--30mhz，1.对于一类产品可以采用调整对地y2电容量或改变y2电容位置；2.调整一二次侧间的y1电容位置及参数值；3.在变压器外面包铜箔；变压器最里层加屏蔽层；调整变压器的各绕组的排布。
4.改变pcblayout；5.输出线前面接一个双线并绕的小共模电感；6.在输出整流管两端并联rc滤波器且调整合理的参数；7.在变压器与mosfet之间加beadcore；8.在变压器的输入电压脚加一个小电容。
9.可以用增大mos驱动电阻.30---50mhz普遍是mos管高速开通关断引起，1.可以用增大mos驱动电阻；2.rcd缓冲电路采用1n4007慢管；3.vcc供电电压用1n4007慢管来解决；4.或者输出线前端串接一个双线并绕的小共模电感；5.在mosfet的d-s脚并联一个小吸收电路；6.在变压器与mosfet之间加beadcore；7.在变压器的输入电压脚加一个小电容；8.pcb心layout时大电解电容，变压器，mos构成的电路环尽可能的小；9.变压器，输出二极管，输出平波电解电容构成的电路环尽可能的小。
EMI调整与注意事项
