宽带放大器
宽带放大器原理

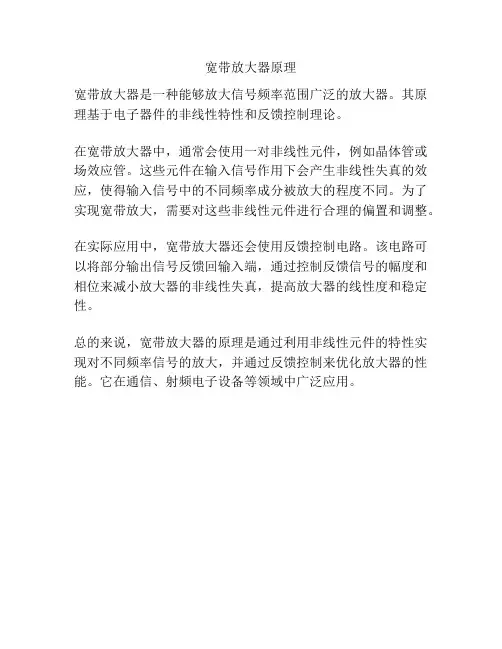

宽带放大器原理
宽带放大器是一种能够放大信号频率范围广泛的放大器。
其原理基于电子器件的非线性特性和反馈控制理论。
在宽带放大器中，通常会使用一对非线性元件，例如晶体管或场效应管。
这些元件在输入信号作用下会产生非线性失真的效应，使得输入信号中的不同频率成分被放大的程度不同。
为了实现宽带放大，需要对这些非线性元件进行合理的偏置和调整。
在实际应用中，宽带放大器还会使用反馈控制电路。
该电路可以将部分输出信号反馈回输入端，通过控制反馈信号的幅度和相位来减小放大器的非线性失真，提高放大器的线性度和稳定性。
总的来说，宽带放大器的原理是通过利用非线性元件的特性实现对不同频率信号的放大，并通过反馈控制来优化放大器的性能。
它在通信、射频电子设备等领域中广泛应用。
wifi信号放大器使用方法
wifi信号放大器使用方法在现代社会，wifi已经成为我们生活中不可或缺的一部分。
然而，随着无线网络覆盖范围的扩大，我们也经常会遇到wifi信号不稳定、信号覆盖不到的情况。
为了解决这一问题，许多人选择使用wifi信号放大器来增强信号，提高网络覆盖范围。
那么，wifi信号放大器到底应该如何使用呢？接下来，我们就来详细介绍一下wifi信号放大器的使用方法。
首先，当我们购买了wifi信号放大器后，我们需要先确认放大器的型号和品牌，然后按照说明书上的指引，将放大器连接到电源，并且将其放置在离路由器较远的位置。
接下来，我们需要用手机或电脑连接到放大器的wifi信号，然后输入默认的用户名和密码进行登录。
在成功登录后，我们可以进入放大器的管理界面，根据自己的需求进行一些设置。
比如，我们可以根据周围的网络环境选择合适的信道，调整信号的传输功率，或者设置一些访客网络的权限等。
这些设置可以根据个人需求来进行调整，以达到最佳的网络覆盖效果。
另外，我们还可以通过一些手机APP或者电脑软件来对wifi信号放大器进行更加精细的调整。
比如，一些wifi信号检测软件可以帮助我们找到最佳的放置位置，以及调整最佳的信号传输功率。
这些工具可以帮助我们更好地利用wifi信号放大器，提高网络覆盖范围，让我们的网络体验更加顺畅。
最后，我们需要注意的是，尽管wifi信号放大器可以帮助我们增强网络信号，但是在使用过程中也需要避免一些常见的错误。
比如，放大器的放置位置不当、信号干扰等都可能会影响到网络的稳定性。
因此，在使用过程中，我们需要不断地进行调整和优化，以达到最佳的网络覆盖效果。
总的来说，wifi信号放大器的使用方法并不复杂，只需要按照说明书上的指引进行连接和设置即可。
通过合理的调整和优化，我们可以很好地利用wifi信号放大器，提高网络覆盖范围，让我们的网络体验更加顺畅。
希望以上内容能够帮助大家更好地使用wifi信号放大器，享受更加便捷的网络体验。
宽带直流放大器设计
Ｏ 引 言
随着通信技术和微电子技术的发展 ， 宽带放大器在科研应用中起着越来越重要 的作用【 宽带放大器 ” 。 是音响、 有线电视、 无线通信等系统 中必不可少的部分 ， 宽带通信技术 的不断发展对宽带放大器 的要求也 越来越高。 宽带放大器 以低噪声 、 低非线性失真以及 良好的匹配性等特点 ， 成为现代无线接入技术和远程
通信系统中的一类极为重要的放大器圆 。 传统宽带放大器的设计主要采用分立元件 ， 应用场效应管或三极管 ， 采用多级放大电路实现。 由于大 量采用分立元件 ， 电路 比较复杂 ， 工作点难 以调整 ， 增益控制和高带宽均难以实现 ， 尤其增益的定量调节 非常困难。 不可控因素较多造成了调试难度增大。 此外 ， 由于采用多级放大 ， 电路稳定性差 ， 容易产生 自激 现象。 本文采用集成芯片 ＩＡ １ 、 Ｄ ０ 进行可控增益放大 ， Ｎ ２７ Ａ ６３ 设计了一款低噪声宽带直流放大器 。 该方案 电路集成度高 ， 稳定性好 ， 工作点容易调整， 控制方便 。
第 １ 年 ‘ 月 ６卷第３ ３期 ２ １ ００
江 苏 技 术 师 范 学 院 学 报
Ｊ Ｒ Ａ Ｆ ＪＡ Ｇ Ｕ Ｔ Ａ ＨＥ Ｓ Ｕ Ｉ Ｅ Ｉ Ｙ Ｏ Ｅ Ｈ Ｏ Ｏ Ｙ ０Ｕ Ｎ Ｌ Ｏ Ｎ Ｓ Ｅ Ｃ Ｒ Ｎ Ｖ Ｒ Ｔ Ｆ Ｔ Ｃ Ｎ Ｌ Ｇ Ｉ Ｓ
Ｖｏ ＿６． ． ｌ１ Ｎｏ３
过 Ａ ６ ３ Ａ １ 放大 后接 到负 载 。 Ｄ ０ 和 Ｄ８ １ １１ 压 ／ 转 换 电路 ． 频
为 了能够 自动地连续测量 ０ １ Ｈ 的信号 ， 系统将信号分为高 、 ０ ｚ Ｍ 本 低频两部分 ， 通过压频转换器
收稿 日期 ： ０ ９ １— ２ 修 回日期 ： ０ ９ １ — ９ ２０—２ ０ ； ２０—２２ 基金项 目： 江苏省高等学校大学生实践创新训练计划 项 目； 江苏技术师范学 院青年科研基金资助项 Ｈ（Ｙ ０ ０３ Ｋ Ｙ ７３）
宽带放大器测试规范

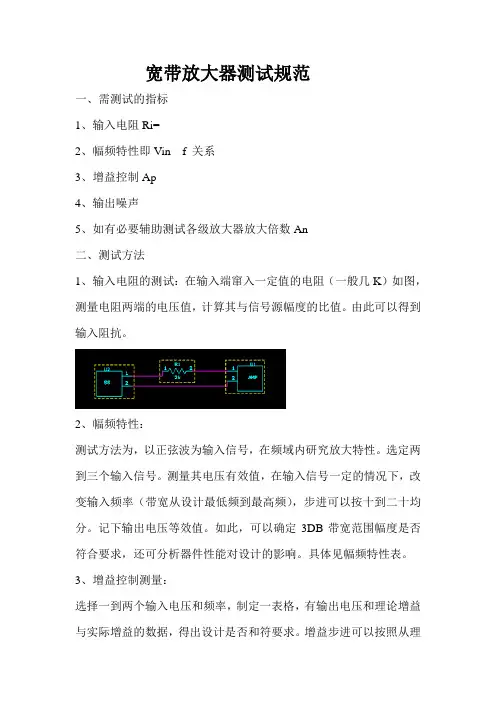

宽带放大器测试规范一、需测试的指标1、输入电阻Ri=2、幅频特性即Vin f 关系3、增益控制Ap4、输出噪声5、如有必要辅助测试各级放大器放大倍数An二、测试方法1、输入电阻的测试：在输入端窜入一定值的电阻（一般几K）如图，测量电阻两端的电压值，计算其与信号源幅度的比值。
由此可以得到输入阻抗。
2、幅频特性：测试方法为，以正弦波为输入信号，在频域内研究放大特性。
选定两到三个输入信号。
测量其电压有效值，在输入信号一定的情况下，改变输入频率（带宽从设计最低频到最高频），步进可以按十到二十均分。
记下输出电压等效值。
如此，可以确定3DB带宽范围幅度是否符合要求，还可分析器件性能对设计的影响。
具体见幅频特性表。
3、增益控制测量：选择一到两个输入电压和频率，制定一表格，有输出电压和理论增益与实际增益的数据，得出设计是否和符要求。
增益步进可以按照从理论设计信号失真的最小值开始，步进值可以定为10到20等份的步进。
见增益控制表。
4、噪声测量输入交流短路，调到最大理论设计增益值，测量输出电压的值。
三、测试记录及时间进度总体测试项目参数及进度表：输入电阻幅频特（3dB带宽）增益控制（设计与实测）噪声（设计与实测）误差分析是否大于理论值是否超过设计值是否超过设计值是否超过设计值测试时间/进度多少时间多少时间多少时间多少时间建议措施幅频特性测试记录表：频率f输出电压有效值Vrms频率f输出电压有效值Vrms增益控制记录表：设计增益输出电压实际增益附：测试仪器及型号可调直流稳压电源：10M带宽函数信号发生器：数字万用表：100M带宽示波器：普通交流毫伏表：高频毫伏表：。
光纤放大器应用场景
光纤放大器应用场景
光纤放大器的主要应用领域是光纤通信。
具体场景如下：
- 长距离的光纤传输网络：在长距离的光纤传输网络中，光纤信号放大器被用来增强衰减的信号，以扩大系统的传输距离和容量。
- 互联网骨干网络：在互联网骨干网络中，光纤信号放大器可以增强信号，提高数据传输的速度和稳定性。
- 海底光缆系统：在海底光缆系统中，使用光纤信号放大器可以延长通信距离，提高信号质量。
- 其他领域：除了在光纤通信领域的应用外，光纤信号放大器也被广泛用于其他领域，如光纤传感、光纤激光器、光学测量和科学研究等。
随着光纤通信技术的发展，对光纤放大器的需求也在不断增长。
未来的研究和开发将集中在提高放大器的性能，包括增益、噪声、带宽和动态范围等，以满足更高速、更大容量、更长距离的光纤通信需求。
wifi放大器原理
wifi放大器原理
Wi-Fi放大器是一种用于增强无线网络信号范围和覆盖范围的
设备。
它的工作原理类似于中继器或信号放大器，可以提高无线信号的强度，从而使用户能够在更远的距离上获得稳定的网络连接。
下面是Wi-Fi放大器的工作原理：
1. 接收器：Wi-Fi放大器首先会接收来自无线路由器的信号。
它通过内置的天线捕捉并解码无线信号，将其转换为数字信号以便进行处理。
2. 放大：一旦信号转换为数字信号，Wi-Fi放大器会使用内部
的放大器来增加其强度。
放大器工作的原理是接收到信号后，通过放大电路来增加信号的功率和强度。
这样可以使信号能够覆盖更远的距离。
3. 发射器：经过放大的信号会通过放大器后的发射器再次转换为无线信号。
发射器会将信号发送回无线路由器，然后无线路由器将信号转发到连接的设备。
4. 延迟：尽管Wi-Fi放大器可以增强信号强度并扩大覆盖范围，但是在数据传输过程中会引入一定的延迟。
这是因为放大和转发过程需要时间，而延迟通常会增加数据传输时间。
需要注意的是，Wi-Fi放大器只能增强接收到的信号强度，但
并不能提高无线路由器的速度。
如果你想获得更快的网络速度，你需要升级你的无线路由器或者选择更高速的网络服务。
总之，Wi-Fi放大器通过接收、放大和再发射信号的过程来增
强无线网络信号的强度和覆盖范围。
它是一个有效的解决方案，可以帮助用户在大范围内获得更稳定的网络连接。
tp-link无线信号放大器设置方法教程
tp-link无线信号放大器设置方法教程有时感觉wifi信号不太好，或者范围太小，我们可以选择使用信号放大器，对于tp-link型号，我们怎么设置呢。
下面是店铺给大家整理的一些有关tp-link无线信号放大器设置方法，希望对大家有帮助!tp-link无线信号放大器设置方法1、请先把TP-Link TL-WA830RE扩展器插在充电器的USB接口。
此时，TL-WA830RE扩展器会发射一个名称为TP-LINK_RE_XXXX(XXXX为MAC地址后四位)的无线信号。
2、然后用笔记本电脑，搜索连接到TL-WA830RE扩展器的默认WiFi信号。
第二步、登录到TL-WA830RE设置界面打开笔记本电脑上的浏览器，在浏览器的地址栏中输入或192.168.1.253——>在弹出的界面中，先给TL-WA830RE扩展器设置一个登录密码第三步、设置TL-WA830RE扩展信号1、扫描信号登录到TL-WA830RE扩展器的设置界面后，TL-WA830RE扩展器会自动扫描附近的无线信号2、选择被扩展的信号在扫描到的信号列表中，选择需要扩展的无线信号(本例中是：zhangsan)3、输入被扩展信号的密码输入待扩展信号的密码——>“扩展器无线名称”请设置为与待扩展信号的名称一致——>点击“扩展”4、设置“完成”观察TL-WA830RE扩展器的指示灯情况，如果显示绿色或橙色，说明扩展成功。
观察TL-WA830RE的指示灯，判断设置是否成功第四步、调整扩展器位置TP-Link TL-WA830RE扩展信号成功后，请将TL-WA830RE扩展器插在之前信号较弱区域(请勿过远)，大约30秒左右扩展成功，调整合适位置，橙色表示扩展器离主路由器太远，绿色为宜。
也可以在TL-WA830RE扩展器的设置界面，查看摆放的位置是否合适。
相关阅读：路由器故障维修方法1.设置无线路由器的无线网络部分流程(1)先让计算机连接路由器，然后找到DI-524M的无线网络，开始准备设置，连接到DI-524M后，开始打开IE浏览器，在地址栏键入192.168.0.1，直接点击回车。
ATA-1200B 宽带放大器说明书
简介液晶面板显示输入Input数控增益输出Output应用领域ATA-1200B 宽带放大器带宽（-3dB）DC~25MHz 最大输出电压30Vp-p(±15Vp)最大输出电流1Ap 压摆率1665V/μsATA-1200B 是一款理想的可放大交、直流信号的单通道宽带放大器。
最大输出电压30Vp-p (±15Vp)，输出电流1Ap，可与主流的信号发生器配套使用，实现信号的完美放大。
ATA-1200B 采用液晶面板显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。
ATA-1200B 宽带放大器电压增益20dB （0.5dB step）可调，客户可根据自己的需求进行快速调节。
输入为后面板的BNC 接口；输入波形幅度0~10Vp-p （MAX），输入电阻50Ω、1MΩ两档可选，完美匹配高、低内阻信号源。
输出为前面板的香蕉插座（Rout 1Ω）、BNC(Rout 50Ω)两种接口可选。
电子类教学实验磁性材料的磁化特性(B-H 曲线)测量声纳系统超声波探伤EMC 信号加注规格参数其他订货信息型号:ATA-1200B指标描述:DC~25MHz（-3dB）宽带放大器附件:电源线*1根，BNC 线*2根，输出线*1套，保险管*1个，产品说明书、合格证、装箱清单、出厂测试报告各1份。
联系我们:************型号ATA-1200B 输出形式单端输出带宽（-3dB ）DC~25MHz 最大输出电压30Vp-p（±15Vp）最大输出电流500mAp（DC~50Hz）1Ap（＞50Hz）最大输出功率15Wp负载R L 上限≥15Ω（50Hz 以上）压摆率1665V/μs 输出电阻1Ω/50Ω(可定制）输入电阻50Ω/1MΩ输入幅度0~10Vp-pMAX 输出电压误差≤±3%FS@1kHz 谐波失真（THD ）≤0.1%@1kHz，30Vp-p输出电压零点漂移≤0.1V 信噪比≥80dB输出接口BNC、4mm 香蕉插座保护过流保护信号地与机壳、电源线地相连保险丝1A/250V供电电压:AC220V±10%，50Hz 工作温度:0°C ~45°C 存储温度:-20°C ~50°C 工作湿度:≤80%RH，无冷凝质保:1年尺寸:262*163*365mm （宽*高*深）。
宽带高频功率放大器要点
5.4宽带高频功率放大器以LC谐振回路为输出电路的功率放大器，因其相对通频带只有百分之几甚至千分之几，因此又称为窄带高频功率放大器。
这种放大器比较适用于固定频率或频率变换范围较小的高频设备，如专用的通讯机、微波激励源等。
除Y LC谐振回路以外，常用于高频功放电路负载还有普通变压器和传输线变压器两类。
这种以非谐振网络构成的放大器能够在很宽的波段内工作且不需调谐，称之为宽带高频功率放大器。
以高频变压器作为负载的功率放大器最高工作频率可达几百千赫至十几兆赫，但当工作频率更高时，由于线圈漏感和匝间分布电容的作用，其输出功率将急剧下将，这不符合高频电路的要求，因此很少使用。
以传输线变压器作为负载的功率放大器，上限频率可以达到几百兆赫乃至上千兆赫，它特别适合要求频率相对变化范围较大和要求迅速更换频率的发射机，而且改变工作频率时不需要对功放电路重新调谐。
本节重点分析传输线变压器的工作原理，并介绍其主要应用。
5.4.1传输线变压器1.传输线变压器的结构及工作原理传输线变压器是将传输线(双绞线、带状线、或同轴线)绕在高导磁率铁氧体的磁环上构成的。
如图5-24(a)所示为1:1传输线变压器的结构示意图。
传输线变压器是基于传输线原理和变压器原理二者相结合而产生的一种耦合元件，它是以传输线方式和变压器方式同时进行能量传输。
对于输入信号的高频频率分量是以传输线方式为主进行能量传输的；对于输入信号的低频频率分量是以变压器方式为主，频率愈低，变压器方式愈突出。
如图5-24 (b)为传输线方式的工作原理图，图中，信号电压从1、3端输入，经传输线变压器的传输，在2、4端将能量传到负载RL上。
如果信号的波长与传输线的长度相比拟，两根导线固有的分布电感和相互间的分布电容就构成了传输线的分布参数等效电路，如图5-24 (d)所示。
若认为分布参数为理想参数，信号源的功率全部被负载所吸收，而且信号的上限频率将不受漏感、分布电容及高导磁率磁芯的限制，可以达到很高。
带宽为50MHZ的宽带放大器
带宽为50MHZ的宽带放大器
电路的功能
宽带OP放大器是一种调整脉冲电路或视频电路、高频振荡器、调整A-D转换用的前置放大器，应用范围广。
由于输入阻抗只有10K，比普通OP放大器
低得多，所以，只有当输入端接电阻为50欧或75欧时才可使用这种放大器。
本电路是一种超宽带OP放大器，放大倍数为10倍时，频率可达100MHZ
左右。
电路工作原理HA2539其电路不同于传统的OP放大器。
它力求实现调整性：S/R=600V/US、G.B的积=600MHZ、FT=400MHZ。
但它也有不足之处，即失调电压为15MV输入偏流IB=20UA、输入补偿电流6UA、输入电阻10千欧，输入特性也不好，所以不适宜在运算电路中应用。
为了使工作频率达到10MHZ，必须降低电路阻抗。
反馈电阻R3取1K左右，据此推算出R2，令R≈R2/R3，以减少因输入偏流产生的失调。
为了使输出阻
抗为50欧，在输出串联了R4（如果与下一级的连线较短，也可以去掉R4）。
电源引线的旁通电容应接在IC附近，在钽电容上再并接一个0.01~0.1UF的陶瓷电容。
电气特性MHA2539作为跟随器工作时，其性能不够稳定，最好选用10倍左右的放大倍数。
照片A示出了增益每下降6DB（A=20DB、14DB、8DB）的频率特性，从照片可以看出，低增益时会产生尖峰。
因为测量电缆约有50CM长，所以100MHZ附近或许受到了外界的影响。
照片B示出了对脉冲上升时间的测量结果。
因为脉冲发生器的TR为
3.7NS，将其扣除后，实际的脉冲上升时间为：
注释同轴电缆的阻抗匹配很重要。
光钎放大器说明书
光钎放大器说明书一、产品概述光钎放大器是一种利用光纤增益介质将输入光信号进行放大的设备。
本说明书旨在详细介绍光钎放大器的结构、性能参数、使用方法以及注意事项。
二、产品结构光钎放大器主要由以下几个部分组成：输入接口、光纤放大器、输出接口、供电接口等。
下面将对各部分进行详细介绍。
1. 输入接口输入接口位于设备的前端，主要用于接收输入光信号。
该接口采用标准光纤连接方式，确保信号传输的稳定性和可靠性。
2. 光纤放大器光纤放大器是光钎放大器的核心部分，它包含一段光纤及相关控制电路。
光纤放大器通过高纯度的光纤材料和控制电路，实现对光信号的增益放大。
3. 输出接口输出接口位于设备的后端，主要用于输出放大后的光信号。
该接口同样采用标准光纤连接方式，确保信号传输的稳定性和可靠性。
4. 供电接口供电接口用于连接电源，为光钎放大器提供正常工作所需的电能。
请确保使用符合设备规定的电源，以避免电气故障或设备损坏。
三、性能参数光钎放大器具有以下几个重要的性能参数，用户在购买和使用过程中需特别关注：1. 增益增益是光钎放大器放大光信号的能力。
通常以分贝（dB）为单位表示。
请根据实际需求选择合适的增益值，以确保信号的质量和稳定性。
2. 噪声系数噪声系数是光钎放大器引入的噪声水平。
低噪声系数代表较好的信号放大效果。
在选择光钎放大器时，要尽量选择噪声系数较低的产品。
3. 输入/输出功率输入/输出功率指的是光信号在放大器中的功率级别。
请根据实际需求选择合适的功率范围，以避免过大或过小的功率对设备造成影响。
4. 光纤类型光纤放大器适用的光纤类型也是用户需关注的重要参数。
请选择与光钎放大器兼容的光纤类型，以确保设备的正常工作。
四、使用方法1. 连接设备将输入光纤与光钎放大器的输入接口连接，并确保连接牢固。
同样，将输出光纤与光钎放大器的输出接口连接，并确保连接牢固。
2. 供电将光钎放大器的供电接口连接电源，并确保电源的正常工作。
请注意检查电源的电压与设备的额定电压是否一致。
一种宽带高增益放大器的设计
一种宽带高增益放大器的设计摘要：本文介绍了一种微弱信号高增益、宽带放大器，采用两个放大器级联的方式，并提出了一个调整放大器带宽的方法，在满足增益要求的情况下，提高了放大器的带宽。
从电路功能、指标要求、电路原理和设计技术分析等方面进行了阐述，并进行了仿真，且实现了产品化。
关键词：微弱信号；高增益；宽带；级联；放大器；The design of broadband and high gain amplifierZhou Xiang Hong，Zhang Zhi Yang，Zhuang Yong He，Wei Qin Song，LiYi Tian(CETC43, Anhui , Hefei, 230088)Abstract: A broadband and high gain amplifier for weak signal is introduced in this paper. thegain is increased and broadband requirement is satisfied by means of multiple amplifiers cascaded,and a method of adjustiing amplifier broadband is proposed. The design is expatiated from circuitfunction, index requirements, circuit principle and technic analysis. The imitation is done, andmanufacture is realized.Key Words: weak signal；highgain；broadband；cascade；amplifier1引言随着电子技术、通信技术迅速发展，宽带高增益放大器的重要作用越来越突出。
宽带高增益放大器广泛应用于接收机、视频放大器等电路，系统中接收到的微弱信号，必须进行放大处理，这些电路不仅要求放大器宽带宽，还要求具有高的增益。
双频宽带功率放大器级间匹配电路
双频宽带功率放大器级间匹配电路是一种用于无线通信系统中的功率放大器的电路设计。
在无线通信系统中，功率放大器的设计对整个系统的性能和稳定性都有着重要的影响。
双频宽带功率放大器级间匹配电路的设计要求能够在多个频段上实现高效的功率放大，并且在不同频率下的匹配效果良好，以保证整个系统的稳定性和性能。
在设计双频宽带功率放大器级间匹配电路时，有一些关键的考虑因素需要被考虑。
下面将列举这些因素，并深入探讨它们对于电路设计的影响。
1. 频率范围：双频宽带功率放大器级间匹配电路需要能够在多个频段上实现高效的功率放大。
在设计电路时需要考虑系统所需要覆盖的频率范围，并根据频率范围的不同选择合适的匹配网络和元件。
2. 匹配网络设计：匹配网络在双频功率放大器中起着至关重要的作用。
它能够有效地将功率传输到负载，同时又能够保持电路在不同频率下的稳定性。
匹配网络的设计需要考虑到频率的变化，并且要能够满足整个系统的匹配要求。
3. 元件选择：在双频宽带功率放大器级间匹配电路中，元件的选择也是十分重要的。
不同频率下的元件参数会有所不同，因此需要选择能够在多个频段下都具有良好性能的元件，以保证整个系统的稳定性和匹配效果。
4. 级间匹配技术：级间匹配技术是双频宽带功率放大器设计中的关键技术之一。
它能够有效地提高电路在不同频率下的匹配效果，并且能够使整个系统在多个频段下都具有高效的功率输出。
5. 抗干扰能力：双频宽带功率放大器级间匹配电路需要具有较强的抗干扰能力，以应对复杂的通信环境。
在设计电路时，需要考虑到各种干扰源对系统性能的影响，并采取相应的措施来保证整个系统的稳定性和可靠性。
双频宽带功率放大器级间匹配电路的设计涉及到多个方面的考虑因素。
在实际设计中，需要综合考虑这些因素，并且根据具体的系统需求来进行优化设计，以确保整个系统能够在不同频段下都具有良好的性能和稳定性。
在双频宽带功率放大器级间匹配电路的设计中，频率范围是一个至关重要的考虑因素。
宽带放大器的原理
宽带放大器的原理
宽带放大器（Broadband Amplifier）是一种能够放大宽带信号的电子设备，其原理基于放大器对输入信号的放大，并且保持放大后的信号在整个频率范围内具有相同的增益。
宽带放大器的原理是通过将输入信号分成不同的频段，并使用多个放大器对每个频段进行独立的放大。
每个放大器的增益和频率响应都被设计成相同的，以确保放大后的信号在整个频率范围内具有相同的增益。
通常，宽带放大器使用分段放大的方法，其中每个放大器只负责放大一个狭窄的频带，然后将这些放大后的频带信号组合起来，形成宽带信号。
这种方法可以提高整体的增益，并且可以避免单个放大器对整个频率范围内的信号进行放大时引入的失真和干扰。
在宽带放大器中，放大器的输入和输出之间通常使用匹配网络，以确保信号能够顺利地在各个放大器之间传输。
匹配网络可以提高系统的整体性能，减小由于信号传输引起的干扰和失真。
总的来说，宽带放大器的原理是通过将输入信号分成不同的频段，并使用多个放大器对每个频段进行独立的放大，从而实现对宽带信号的放大。
这种方法可以提高整体的增益，并保持放大后的信号在整个频率范围内具有相同的增益。
ATA-122D带宽放大器使用说明书
单端输出时请务必确保连接正确。如上图所示： 红色接线柱“Output+”与“GND”，黄色接线柱“Output-”与“GND”分别是 2 组单端输出。 单端输出电压最大可到 35Vp-p，单端输出电压是差分输出电压的一半。 注：连接时请务必保证正确操作，“GND”是公共地，请勿与其他极反接，否则会造成仪器的 损坏！！
