线路更换耐张绝缘子作业指导书
35～500kV架空输电线路停电更换整串耐张绝缘子标准化作业指导书
序号
防范类型
危险点
控制措施
1
触电
作业开始前未进行验电、挂接地线
1）工作负责人宣读完工作票、交待安全措施后，各工作组应在工作地段各端和工作地段内有可能反送电的各分支线都应进行验电和接地。
2）验电时应带绝缘手套，并设专人监护。与带电体保持足够的安全距离。
临近带电体作业，对带电体安全距离不够
现场设监护人，必须满足安全规程表4临近或交叉其他电力线工作的安全距离规定。
2）杆塔上摆放物件时要采取防坠落措施。塔杆下作业人员要正确戴安全帽
7
导线脱落
更换绝缘子未使用二次保护绳
移动导线作业前应做好二次保护
8
特殊环境及异常天气
危及作业人员安全
1）作业指导书及施工方案应结合现场环境制定相应的安全措施。在现场环境发生变化后安全措施应及时根据现场情况作出相应的调整
2）遇有异常天气影响作业安全时，工作负责人和监护人应及时停止工作。
9
地钻
3～5T
只
1
配合机动绞磨使用。
10
钢丝绳
φ14～20
米
配合机动绞磨使用，根据现场实际选择型号及长度。
11
钢丝绳套
φ14～20
根
2
根据电压等级选择，根据现场情况调整数量。
12
后备保护绳
3.0m×12T(锦纶绞制) 220kV用4.8m×12T(锦纶绞制）500kV用
副
1
根据电压等级及导线型号选择，根据现场实际调整长度（也可用钢丝绳）。
3
工作任务
作业时间
作业地点
工作负责人
采用的作业方法
使用紧线装置转移导线荷载后更换整串绝缘子
4工作日程安排
输变电工程 更换耐张绝缘子作业指导书
停电更换耐张绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。
根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。
本作业指导书对停电更换耐张绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换耐张绝缘子工作。
目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (8)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换耐张绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换耐张绝缘子工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。
4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。
绝缘子必须有足够的电气绝缘强度和机械强度。
10kV架空线路停电更换耐张绝缘子作业指导书
QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换耐张绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换耐张绝缘子是及时消除耐张绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行，是配电日常检修的重要工作。
为规范停电更换耐张绝缘子现场作业，广东电网公司组织编制停电更换耐张绝缘子标准化作业指导书，指导基层班组开展停电更换耐张绝缘子工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对停电更换耐张绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV架空线路停电更换耐张绝缘子工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：罗福健、赵继光、周强辅、尹惠慧、张永文、范可带、王伦、高能、岑建福。
目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)9 作业中可能出现的主要异常现象及对策 (9)10 作业验收与交接 (9)附录作业记录表 (10)1 范围本指导书适用于停电更换10kV架空线路耐张绝缘子作业。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书。
凡是不注日期的引用文件，其最新版本适用于本指导书。
GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3作业工器具的准备主要工器具、机械清单4．4作业主要材料施工材料清单5 作业周期必要时进行。

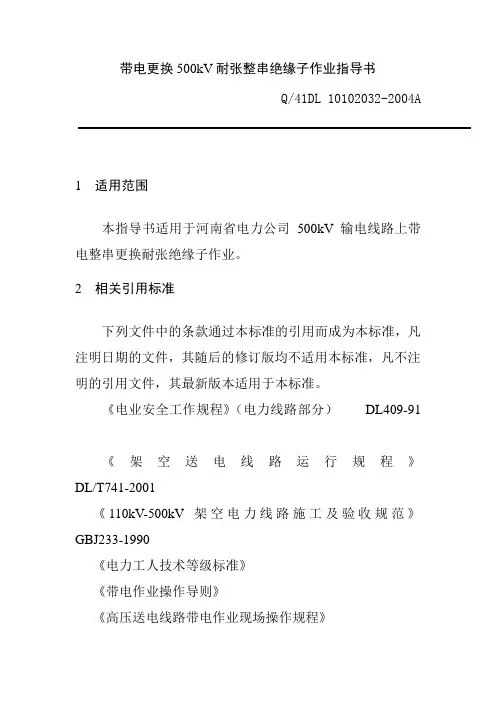

带电更换500kV耐张整串绝缘子作业指导书
带电更换500kV耐张整串绝缘子作业指导书Q/41DL 10102032-2004A1 适用范围本指导书适用于河南省电力公司500kV输电线路上带电整串更换耐张绝缘子作业。
2 相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。
《电业安全工作规程》（电力线路部分）DL409-91《架空送电线路运行规程》DL/T741-2001《110kV-500kV架空电力线路施工及验收规范》GBJ233-1990《电力工人技术等级标准》《带电作业操作导则》《高压送电线路带电作业现场操作规程》3 天气条件及作业现场要求应在良好天气下进行。
如遇雷、雨、雪、雾不得进行带电作业，风力不大于5级，一般不宜进行带电作业。
4 作业人员工作负责人1名（监护），塔上专责监护人1名，等电位作业人员1名，塔上作业人员2名，地面作业人员4名，共9人。
要求熟悉电力生产的基本过程以及电力设备的原理及结构，掌握现行《电业安全工作规程》和工作现场的有关安全规定。
工作负责人必须有5年以上500kV线路带电作业施工和检修经验，并在安监部门备案。
5 主要设备及工器具参见附表A6 作业程序及质量要求7 危险点分析及作业安全注意事项7.1 登塔平稳，手脚不乱。
7.2 安全带系在牢固部件上并且位置合理，便于作业。
7.3 操作绝缘工具时应戴清洁干燥的手套，并应防止绝缘工具在使用中脏污和受潮。
绝缘操作杆的阻值不应低于700MΩ。
7.4 地电位作业人员与带电体保证3.6米以上安全距离。
7.5 绝缘工具要在帆布上摆放、组装，防止受潮破损。
上下工具时要防止相互碰撞。
7.6 再检查导线承力装置各处受力正常后，等电位作业人员才能将碗头与绝缘子球头脱开。
7.7 杆塔上移位时，不得失去保护，打好二防绳，地面人员注意高空作业情况，防止高空坠物砸伤地面人员。
7.8 高空作业上下工具时，严禁抛仍，拆除的金具材料妥善保存。
110kV线路更换耐张绝缘子作业指导书
编号：Q/xxx 110kV xx线停电更换耐张塔双串绝缘子串作业指导书工作负责人： ____________作业日期年月日时至年月日时xx供电公司xxx1范围本指导书适用于黄石供电公司输电线路部110KV XX线停电更换耐张单串绝缘子的检修作业。
2引用文件GBJ 233-1990 110 〜500kV架空电力线路施工及验收规范DL/T 5092-1999 110-500KV 架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程（电力线路部分）DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3修前准备3.1施工组织3.2准备工作安排3.2人员要求V序号内1本周期体检合格，作业前精神状态良好2《安规》考试合格3具备更换绝缘子的操作技能及具备登高作业证书3.3工器具V序号名称1传递绳2导线保护绳容责任人备注型号/规格单位数量备注0 12 X 40m条1按作业小组配备0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排。
220kV线路带电更换耐张整串绝缘子作业指导书
220kV线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围:适用于220kV线路上带电更换耐张整串（单串）绝缘子。
引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。
GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2005 《110～500kV架空送电线路施工及验收规范》2、作业前准备1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。
塔上电工、等电位电工和地面电工相互配合，按程序组装好2.工具组装完毕检查无问题后，塔上电工收紧紧线丝杠，将绝缘子串的张力转移到绝缘上，要求两杆收力均匀相等，并调整好托瓶架1.检查前后端卡具、丝杠、紧线拉杆各受力部件无问题后，等电位电工拔掉弹簧销，使绝缘子串与二联板脱离。
110kV线路更换耐张绝缘子作业指导书
编号:Q/×××110kV××线停电更换耐塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1围本指导书适用于供电公司输电线路部110KV××线停电更换耐单串绝缘子的检修作业。
2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织√序号容责任人备注1 施工总负责人：全面负责本次停电施工2 技术负责人：负责本次停电技术措施及施工中的一切技术难题3 安全负责人：负责本次停电施工的安全及监护4 材料负责人：负责本次停电施工所有材料的领取、发放、保管及退换5 关系协调：负责本次施工中的关系协调3.2准备工作安排√序号容标准责任人备注1 现场勘查,查阅图纸资料明确作业任务、技术标准2 工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定3 标准化作业指导书学习明确危险点、工作步骤、人员及任务分工4 填写工作票按生产计划3.2人员要求√序号容责任人备注1 本周期体检合格,作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3工器具√序号名称型号/规格单位数量备注1 传递绳φ12×40m 条 1 按作业小组配备2 导线保护绳φ17.5×2m 条 1 按作业小组配备3 兆欧表5000V 台１按作业小组配备4 传递滑车1t 个 2 按作业小组配备（带绳套2个）5 安全带套 2 按作业小组配备6 丝杠或手板葫芦 1.5t 个 1 按作业小组配备7 U型环7t 个 2 按作业小组配备按作业小组配备（大于25mm2的多股8 接地线组 2软铜线）9 验电器套 2 按作业小组配备（110kV专用）10 人身后备保护速差保护2米个 1 按作业小组配备11 脚手架3米根 2 操作人员备用√序号名称型号/规格单位数量备注12 卡具SDK36-20 副 13.4材料√序号名称型号/规格单位数量备注1 防污绝缘子XWP-×片×按设计领取及更换2 绝缘子XP-×片×按设计领取及更换3 开口销、弹簧销个若干备用3.5危险点分析√序号容1 人员：不严格执行保证安全的组织措施及技术措施，可能发生人员触电2 高空坠落：攀登铁塔时由脚钉松动或没有抓稳踏牢，作业时安全带没有系在牢固的构件上或扣环没有扣牢，可能发生人员从高空坠落3 物体打击：塔上作业人员扔工具、材料，地面人员不戴安全帽，作业点下方有人，可能发生人员遭受物体的打击4 物体打击：工器具失灵，可能导致绝缘子串脱落，瓷瓶串收紧前应检查工器具连结情况是否牢固可靠，并打好导线后备保护绳。
输变电工程 更换耐张绝缘子作业指导书
输变电工程更换耐张绝缘子作业指导书【标题】：输变电工程更换耐张绝缘子作业指导书【摘要】：本文旨在提供一份详细的作业指导书，以指导输变电工程中更换耐张绝缘子的作业流程。
本指导书包括作业前的准备工作、作业过程中的注意事项和安全措施，以及作业后的清理和检查工作。
通过本指导书，施工人员可以准确、安全地进行耐张绝缘子的更换作业。
【正文】：一、作业前的准备工作1.确定作业范围和数量：根据现场实际情况，确定需要更换的耐张绝缘子的数量和位置。
2.编制作业计划：根据作业范围和数量，编制详细的作业计划，包括作业时间、人员配备、所需材料和工具等。
3.准备所需材料和工具：根据作业计划，准备好所需的耐张绝缘子、绝缘子串、导线、螺栓、螺母等材料，以及绝缘子更换所需的工具。
4.检查设备和工具：对所使用的设备和工具进行检查，确保其正常工作和完好无损。
5.制定安全措施：根据作业现场的特点和安全要求，制定相应的安全措施，包括施工人员的安全防护措施、作业区域的警示标识和隔离措施等。
6.组织培训和交流：组织相关人员进行作业流程和安全注意事项的培训，确保每位施工人员都理解并掌握相关知识。
二、作业过程中的注意事项和安全措施1.确保作业安全：在作业现场设置警示标识和隔离措施，确保作业区域的安全，防止他人误入作业区域。
2.穿戴合适的防护装备：施工人员必须穿戴符合安全要求的防护装备，包括安全帽、防护眼镜、耐酸碱手套、防滑鞋等。
3.遵守作业规程：严格按照作业规程进行作业，不得擅自改变作业流程或操作方法。
4.正确使用工具和设备：使用工具和设备时，必须按照说明书和操作规程正确操作，禁止超负荷使用或乱用工具。
5.注意绝缘子的安装和固定：在更换绝缘子时，要注意正确安装绝缘子串，并使用合适的螺栓和螺母进行固定，确保绝缘子的稳固和可靠。
6.保持作业现场整洁：作业过程中，要及时清理作业现场产生的垃圾和杂物，保持作业现场整洁。
7.及时处理异常情况：如发现设备异常、工具损坏或其他安全隐患，应立即停止作业，并及时上报相关负责人进行处理。
220kV线路停电更换耐张绝缘子作业指导书
编号： 220kV 线路停电更换耐张绝缘子作业指导书编写：年月日审核：年月日批准：年月日作业负责人:作业日期年月日时至年月日时1 适用范围适用于#####220kV 输电线路# 耐张绝缘子更换。
2 引用文件GBJ 233—1990 110~500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程DL/T 741—2001 架空送电线路运行规程Q/ZDY-1004.03-2002 送电线路现场检修规程DL/T 5092—1999 110~500kV架空送电线路设计规程另依据220kV 设计施工图。
3 修前准备3.1 准备工作安排√序号内容标准责任人备注1开工前确定作业项目、确定施工方案、勘察地形、熟悉图纸《架空送电线路运行规程》,《送电线路现场检修规程》2 开工前，明确作业内容、填写线路第一种工作票《架空送电线路运行规程》,《送电线路现场检修规程》《架空送电线路运行规程》,《送电3 工器具准备线路现场检修规程》3.2 人员要求√序号内容责任人备注1 作业前身体健康、精神状态良好具备必要的电气知识，本年度《安规》考试合格，有一定现场检修经验、熟悉《架空送电线2路运行规程》《送电线路现场检修规程》3 掌握线路更换耐张绝缘子检修的方法和工艺规范要求。
4 民工、临时工、实习人员参加施工必须经过安全教育，交代安全措施3.3 工器具√序号名称型号/规格单位数量备注1 安全带双控条每人1条2 安全帽个每人1个3 验电器220kV专用套每组2套4 绝缘手套付每组2付5 临时接地线220kV专用组每组2组6 短钢丝绳圈φ13 条每组2条7 短钢丝绳圈φ11 条每塔1条8 保护短钢丝绳φ13 条每组1条9 保安接地线条每组1组10 双钩或手扳葫芦5T 把每组2把11 吊绳φ14*60m-100m 条每组1条12 吊绳φ12*30m 条每组1条13 合金滑轮 1.5T 只每组2只14 兆欧表台每组1台15 对讲机对每组1对16 笔记本、笔套每组1套17 卷尺5m 粒每组1个18 个人工具套每人1套吊绳、脚踏绳等19 个人保安工具套每人1套3.4 材料√序号名称型号/规格单位数量备注1 绝缘子普通瓷瓶：XP-100防污型瓷瓶：XWP-100合成绝缘子或按设计要求串 1合成绝缘子配均压环2 破布公斤 13 铝包带1x10 公斤0.34 弹簧插销M母销、R母开口销备用5 U型挂环U-7 备用3.5 危险点分析√序号内容1.攀登杆塔时由于脚钉松动或没有抓稳踏牢，会发生高空坠落2.安全带没有系在牢固构件上或没有系好安全带易发生高空坠落3.误登有电线路或线路有感应电压易发生触电4.杆上作业要防止掉工器具，工具器要用绳索传递，绳索要绑牢，杆下人员应离开重物下方。
110kV线路耐张单串绝缘子停电更换作业指导书
将绝缘子从碗头挂板脱开或取出绝缘子 弹簧销前应采取防止导线掉落地面，提 升或降落导线应防止造成交叉跨越处安 全距离不足的防范措施。放下或起吊绝 缘子时，杆（塔）上人员应与地面人员 密切配合，避免碰伤绝缘子。在绝缘子 串下落过程中，杆（塔）上电工应注意 检查起吊滑轮是否正常，如发现异常情 况，应及时报告工作负责人，采取相应 措施处理后，方可继续起吊。
6 7
办理工作终结手续 工作完毕，工作负责人汇报调度，办理工作终结。 工作总结 召开班后会。
9 10
作业 结论 改进 需补充或完善作业风险数据的建议： 建议 完善作业指导书的建议：
问题及说明 结论
部门和班组
作业负责人
作业成员
填写接地线装拆记录表
接地线装设可靠，严禁抛挂
1、杆（塔）作业人员必须使用安全 带，安全带应系在牢固的构件上，并检 查扣环是否扣牢，人员转位时不得失去 安全带的保护。 2、出线平梯横担端用绳索绑扎可靠。
4、杆（塔）1号电工将传递绳牢靠系在横担端合适绝缘子钢脚上， 收紧丝杆，将绝缘子串荷载转移到拉板上，检查冲击承力工具受力 正常后，杆（塔）2号电工解脱导线端绝缘子。
工具及材料必须使用绳索传递，应防止 工具及材料坠落伤人，杆下防止行人逗 留。
5
更换绝缘子串
5
更换绝缘子串 5、地面电工控制传递绳并牢靠系在新组装绝缘子上，地面电工收 紧传递绳，杆（塔）1号电工解脱横担端绝缘子，杆（塔）1、2号 电工配合将被更换绝缘子串拖出托瓶杆，地面电工控制传递绳放下 旧绝缘子串同时起吊新绝缘子串。
4
装设接地线
验明线路确无电压后按工作票所列位置在工作地段两端装设接地线 验电及装设接地线须戴绝缘手套。 。 1、杆（塔）1号电工携带拔销钳、工具包、无头绳、滑车、传递绳 至作业横担，系好安全带，在作业横担合适位置挂好传递绳。 2、地面电工将铝合金出线平梯传递至作业横担，杆（塔）2号电工 携带拔销钳、工具包塔至作业横担，系好安全带和延长绳后配合1 号电工将出线平梯安装在导线及横担上，沿平梯至导线端。 3、地面电工将组装好的丝杆、翼型卡、拉板及托瓶杆传递至作业 横担，杆（塔）电工将翼型卡、托瓶杆依次组装好。
带电更换耐张绝缘子作业指导书
第一章带电更换耐张绝缘子作业指导书4.1 适用范围本作业指导书适用于配电线路线路带电更换耐张绝缘子。
本作业指导书包含了带电作业工序、工艺质量记录卡。
4.2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
4.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）4.2.2《带电作业技术管理制度》（国家电网公司1997）4.2.3《带电作业操作导则》（国家电网公司1997）4.2.4《配电线路带电作业技术导则》GB/T 18857-20034.2.5《架空配电线路及设备运行规程》SD 292-884.3 天气及作业现场要求4.3.1带电作业工作应在良好天气下进行。
如遇雷、雨、雪、雾天气不得进行带电作业。
风力大于5级时，一般不宜进行带电作业。
4.3.2作业现场要求线路顺公路架设，公路宽5米以上绝缘斗臂车能够到达；如有低压线同杆架设，其低压线对10kV下层导线的距离不得小于1.5米，杆高19米以内。
4.4 人员配置4.5 作业人员职责分工4.5.1工作负责(监护)人，定员1人，职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结；4.5.2斗内作业人员，定员1人，职责：负责本次作业过程中的主要作业、根据作业的位置布置、拆除绝缘保护、带电更换耐张绝缘子，根据作业需要指定工作斗位置。
4.5.3工作斗操作人员（兼辅助作业），定员1人，职责：配合主要作业人员调整工作斗位置、辅助设施绝缘保护、协助主要作业人员进行作业、在主要作业人员作业的过程中对其实施监护。
4.5.4地面配合工作人员，定员1人，职责：协助工作负责人在地面对斗内人员进行监护、做好工作前的工器具的准备工作、配合斗内作业人员作业。
4.6 主要工器具及材料4.7 作业程序、质量标准及安全注意事项56789104.8带电作业工序、工艺质量记录卡。
8绝缘手套法带电更换耐张绝缘子串标准化作业指导书
Q/XD 新疆电力公司企业标准
Q/XD-X-XXX-201X
绝缘手套法带电更换耐张绝缘子串
标准化作业指导书
201X-XX-XX发布 201X-XX-XX实施
新疆电力公司发布
1范围
1.1本作业指导书适用于新疆电力公司所辖10kV配电线路。
1.2本作业指导书适用于绝缘斗臂车作业法。
2引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
2.1GB/T 18857－2008 配电线路带电作业技术导则
2.2Q/GDW 520－2010 国家电网公司10 kV 架空配电线路带电作业管理规范2.3国家电网生[2009]190 号《关于印发国家电网公司深入开展现场标准化作业工作指导意见的通知》
2.4国家电网公司安质[2014]265号《国家电网公司电力安全工作规程（配电部分）》
2.5国家电网公司运检三〔2016〕94号《10kV配网不停电作业规范（试行）》3准备工作安排
4 人员分工
5 人员要求
6 备品备件
7 工器具
8材料
9 风险分析及防范措施
10 开工
11．检修电源使用
12 作业内容
13 竣工
14 验收记录
15．安全措施
16．根据现场情况需补充的安全措施。
220kV线路等电位法更换耐张单联整串绝缘子作业指导书
编号：
220kV 线等电位法更换耐张单联整串绝缘子作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
××供电公司
1适用范围
本作业指导书适用于220kV 线路塔相等电位法更换耐张单联整串串绝缘子作业。
2引用文件
GB 6568.1—2000 带电作业用屏蔽服装
GB／T 18037—2000 带电作业工具基本技术要求与设计导则
GB 13035—2003 带电作业用绝缘绳索
GB 13034—2003 带电作业用绝缘滑车
GB/T 14286—2002 带电作业工具设备术语
GB/T 2900.55—2002 电工术语带电作业
国家电网安监[2005]83号国家电网公司安全工作规程［电力线路部分］
DL／T 699—1999 带电作业用绝缘托瓶架通用技术条件
DL 779—2001 带电作业用绝缘绳索类工具
国家电力公司1997.7《带电作业管理制度》
国家电力公司1997.10《带电作业操作导则》
DL/T 741-2001 架空送电线路运行规程
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4 作业程序
4.1开工
4.2作业内容及标准
4.3竣工
4.4 验收总结
4.5 指导书执行情况评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号:Q/×××110kV××线停电更换耐张塔双串绝缘子串作业指导书
编写：年月日
安全: _________ _____年___月___日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
××供电公司×××
1范围
本指导书适用于黄石供电公司输电线路部110KV××线停电更换耐张单串绝缘子的检修作业。
2 引用文件
GBJ 233-1990 110～500kV架空电力线路施工及验收规范
DL/T 5092-1999 110-500KV架空送电线路设计技术规程
GB/T 19001-2000 质量经管体系要求
DL 409-1991 电业安全工作规程(电力线路部分)
DL/T 741-2001 架空送电线路运行规程
国家电网生[2004]503号关于印发《国家电网公司现场规范化作业指导书编制导则（试行）》的通知现场规范化作业指导书编制导则
3 修前准备
3.1 施工组织
3.2准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序
4.1开工
4.2作业内容及规范
4.3竣工
5记录
5.1变更记录
5.2消缺记录
6 验收总结
7 指导书执行情况评估
8 附录
8.1 对绝缘子的要求
1 各种绝缘瓷件必需有厂家合格证明书，其电气与机械的各项性能应符合国家规定。
在使用前和检修中须进行下列检查，如有缺陷应进行处理。
1．各部尺寸符合要求装配合式；
２．铁件与瓷件应结合紧密良好；
３．新架设线路的各种绝缘瓷件表面应光滑，无裂纹，缺釉，气泡或烧坏的硬伤；
4．运行中的绝缘瓷件允许硬伤程度如下：
各种绝缘子的硬伤单处面积或多处面积不应超过５０mm 2
5.悬式瓷并的弹簧销子，簧力应合适，锌镀得良好,厚度应符合规定。
2 拆下轮换的绝缘瓷件，必须经过电气实验。
并取得合格后方可使用。
8.2编写说明
工作任务：××kV××线更换耐张绝缘子串。
线路情况：××kV××线××＃--××＃与××KV××双回共塔××＃-××＃的交叉跨越均不停电，××KV××线平行带电。
接地线情况：接地线位置如图1所示。
作业分工：见任务下达表。
作业人员：检修一队工作负责人：刘勇作业班成员：共12人
检修二队工作负责人：张劲松作业班成员：共11人。
