变频器的参数设置与应用
变频器参数设置操作步骤
变频器参数设置操作步骤在工业自动化控制中，变频器广泛应用于电机的调速控制。
变频器可以根据需要调整电机的输出频率和电压，从而实现电机的精确控制。
为了使变频器能够正常工作，我们需要进行一系列参数设置。
本文将介绍变频器参数设置的操作步骤。
步骤一：进入参数设置模式1.确保变频器已经安装并连接到电源和电机。
2.打开变频器的控制面板，一般会有一个触摸屏或者按键。
3.进入参数设置模式，具体方法可以查看变频器的使用说明书。
步骤二：设置基本参数在参数设置模式下，我们需要设置一些基本参数，以适配电机和实际工作环境。
1. 设置电源电压和电机额定电压：根据实际情况设置变频器的输入电源电压和电机的额定电压，确保变频器输出电压与电机要求一致。
2. 设置变频器输出频率范围：根据实际需求，设置变频器输出频率的上下限，以适应不同的工作场景。
步骤三：设置闭环控制参数如果需要进行闭环控制，需要设置闭环控制参数。
1. 设置电机反馈信号类型：根据电机类型和反馈装置类型选择合适的反馈信号类型，常见的有编码器、霍尔传感器等。
2. 设置闭环控制模式：选择合适的闭环控制模式，如速度闭环、位置闭环等。
3. 设置反馈增益参数：根据实际情况调整反馈增益参数，以提供稳定的控制性能。
步骤四：设置保护参数为了保护电机和变频器，在参数设置中需要设置一些保护参数。
1. 设置过载保护参数：根据电机额定电流和实际工作情况，设置合适的过载保护参数，防止电机受损。
2. 设置过热保护参数：根据电机和变频器的额定温度，设置合适的过热保护参数，防止设备过热损坏。
3. 设置其他保护参数：根据实际需求设置其他保护参数，如短路保护、欠压保护等。
步骤五：保存设置参数在完成参数设置后，需要将设置参数保存到变频器中。
1. 确认所有参数设置无误后，找到保存按钮或菜单选项。
2. 选择保存功能，并按照变频器的提示进行保存操作。
3. 确认设置参数已经成功保存，并退出参数设置模式。
变频器常用参数设置方法
变频器常用参数设置方法
变频器是一种电力调节设备，主要用于控制交流电机的转速和扭矩。
为了使变频器能够正常工作，需要对其进行一些参数设置。
以下是变频器常用参数设置方法：
1. 频率设定：根据实际需求设置变频器输出的频率值。
一般情况下，频率设定值与需求的转速成正比。
2. 过载保护设定：根据实际负载情况设置变频器的过载保护值。
过载保护值过小，可能导致变频器过载，影响设备正常运转；过大则容易误判。
3. 加速时间和减速时间设定：根据需要加速和减速的时间来设定变频器相应的参数。
加速时间过短，会导致设备运转不稳定；减速时间过短，则可能导致设备因惯性而损坏。
4. PID参数设定：PID参数是用于控制变频器输出电压的参数。
根据实际控制需求来设定PID参数，以保证设备能够稳定运转。
5. 过电流保护设定：根据实际需求设定变频器过电流保护值。
过电流保护值过小，可能导致设备损坏；过大则容易误判。
6. 过压保护设定：根据实际需求设定变频器过压保护值。
过压保护值过小，可能导致设备损坏；过大则容易误判。
7. 过热保护设定：根据实际需求设定变频器过热保护值。
过热保护值过小，可能导致设备损坏；过大则容易误判。
8. 转矩控制设定：根据实际需求设置变频器输出的转矩。
转矩控制值过小，可能导致设备负载不足；过大则容易损坏设备。
以上是变频器常用参数设置方法，需要根据实际需求进行相应的调整。
在操作过程中，需要注意安全问题，以免造成不必要的损失。
变频器ABBACS800参数设置
变频器ABBACS800参数设置
一、应用程序与程序设置
1.设置应用程序
（1）设置应用程序名称：将变频器的名称填入“应用程序名称”字段。
（2）设置变频器应用类型：为了更有效地使用变频器，我们可以设
置变频器应用类型。
用户可以在变频器的“高级”窗口中选择要设置的应
用程序类型，其中包括单端ariable，逆变器，双端变频，恒速操作，多
轴恒速操作等。
（3）设置输入电压：在变频器的“电源”窗口中，可以根据实际情
况可以设置三相380/480/575v交流电压或单相220v交流电压，也可以根
据实际需要设置其他电压范围。
（4）设置负载要求：根据实际使用的驱动器型号，可以在“运行”
窗口中设置负载的最大电流，最大速度要求以及最大加速/减速时间。
（5）设置调速方式：根据实际需求，可以在“运行”窗口中设置调
速方式，包括恒速，变速，恒速油门，调速器手柄等。
（6）设置报警：用户可以在“报警”窗口中设置变频器的报警功能，包括过载报警，欠压报警，过热报警，过电流报警等。
（7）设置用户台帐：在变频器的“设置”窗口中，用户可以设置用
户台帐。
变频器参数及功能详解(最全)
1.2变频器结构
1.3变频器工作原理
1.4变频器基本参数
1.5变频器软件Drive windows PC使用说明
1.6变频器程序功能
1.7控制方框图
1.8信号与参数功能
1.9故障追踪
1.1概述
变频器作为一个工业产品的名称被应用在风电行业，也称变流器（converter）。在风电行业，变频器有其特殊的结构，主要区别在于，A、风电行业的变频器带有并网柜；B、风电行业的变频器带有crowbar（电网故障时，用于保护变频器）。另外风电变流器应满足恶劣、高海拔、振动、高温、低温等环境的要求，环境的要求详见第四部发电系统技术条件。我公司2.0MW风电机组采用双馈发电方式，因此对于全功率变频器的原理及实现方式不予介绍。本部分变频器的目标对象是ABB生产的ACS800-67－1160/480，该变频器作为一款广泛应用的风电变频器，其结构、原理、功能等方面与各主流的变频器基本一致。
图1.3.1变频器基本结构
1.3.2并网原理
1.3.2.1并网过程分为两个部分：同步和并网。
并网的基本条件是：定子电压和电网电压同幅、同相位、同频、同相序。变频器通过检测发电机转子的位置，及电网磁场电角度，给定发电机转子励磁，使得发电机定子电压满足并网条件。
1.3.2.2同步主要目的是：在闭合定子和电网之间的主断路器前，迫使定子电压与电网电压同步。这会降低断路器闭合时的瞬态电流转矩冲击。为了正确地完成这个动作，电网、定子、转子和编码器的相序必须正确。其次目的是：确定由编码器测出的转子的实际位置，以便转子磁通能正确的转换到定子侧，反之亦然。
图1.3.2-2转子相序错误
1.3.2.3并网
对双馈发电方式将风力发电机连接到电网上的步骤如下：
变频器操作说明和主要参数

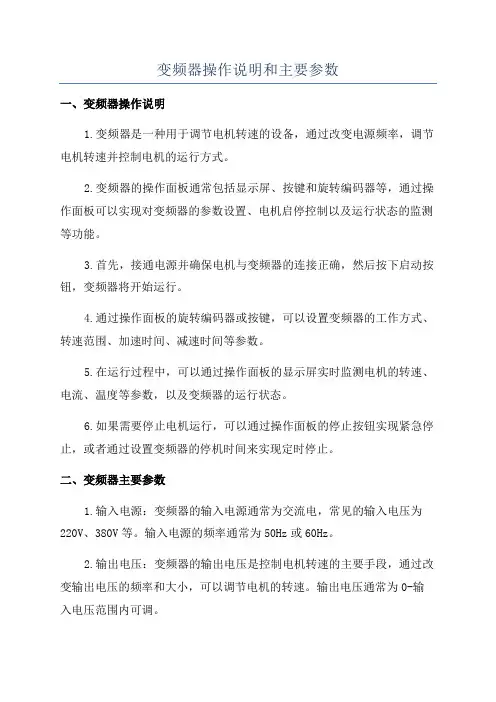

变频器操作说明和主要参数一、变频器操作说明1.变频器是一种用于调节电机转速的设备，通过改变电源频率，调节电机转速并控制电机的运行方式。
2.变频器的操作面板通常包括显示屏、按键和旋转编码器等，通过操作面板可以实现对变频器的参数设置、电机启停控制以及运行状态的监测等功能。
3.首先，接通电源并确保电机与变频器的连接正确，然后按下启动按钮，变频器将开始运行。
4.通过操作面板的旋转编码器或按键，可以设置变频器的工作方式、转速范围、加速时间、减速时间等参数。
5.在运行过程中，可以通过操作面板的显示屏实时监测电机的转速、电流、温度等参数，以及变频器的运行状态。
6.如果需要停止电机运行，可以通过操作面板的停止按钮实现紧急停止，或者通过设置变频器的停机时间来实现定时停止。
二、变频器主要参数1.输入电源：变频器的输入电源通常为交流电，常见的输入电压为220V、380V等。
输入电源的频率通常为50Hz或60Hz。
2.输出电压：变频器的输出电压是控制电机转速的主要手段，通过改变输出电压的频率和大小，可以调节电机的转速。
输出电压通常为0-输入电压范围内可调。
3.频率范围：变频器的频率范围是指输出电压的变化范围，通常为0-输出电压范围内可调。
不同的变频器具有不同的频率范围，根据电机的要求选择合适的变频器。
4.过载能力：变频器的过载能力是指在一定时间内，可以承受的额定负载电流的倍数。
通常以%表示，例如150%。
5.加速时间和减速时间：变频器的加速时间和减速时间是指电机从启动到达额定转速所需的时间。
加速时间和减速时间的设定可以根据实际情况进行调整。
6.控制方式：变频器的控制方式通常有电压控制、电流控制和速度控制等。
可以根据电机的要求选择合适的控制方式。
7.过温保护：变频器通常具有过温保护功能，当电机运行过程中温度过高时，变频器会发出警报并停止电机运行，保护电机不受损坏。
8.故障诊断：变频器通常具有故障诊断功能，可以通过显示屏或指示灯显示故障代码，并提供相应的解决方案。
变频器器参数设置大全
变频器器参数设置大全1.基本参数设置-额定电压：根据电机的额定电压选择变频器器的输入电压。
-额定功率：根据电机的额定功率选择变频器器的容量。
-额定频率：根据电机的额定频率选择变频器器的输出频率。
-开启时间：设置变频器器启动的时间，要确保电机能够顺利启动。
2.频率控制参数设置-加速时间：设置电机从静止到额定速度所需的时间。
-减速时间：设置电机从额定速度到静止所需的时间。
-加速度：设置电机加速的速率。
-减速度：设置电机减速的速率。
-最大输出频率：设置变频器器的最大输出频率，一般为电机的额定频率。
3.电流控制参数设置-额定电流：根据电机的额定电流选择变频器器的容量。
-过负荷保护：设置变频器器在电机电流超过额定电流时的保护措施，可以选择直接切断输出或者进行报警。
-过载保护：设置变频器器在电机负载超过额定负载时的保护措施，可以选择直接切断输出或者进行报警。
4.PID控制参数设置-比例系数：根据需要调整PID控制中的比例系数。
-积分时间：根据需要调整PID控制中的积分时间。
-微分时间：根据需要调整PID控制中的微分时间。
5.转矩控制参数设置-转矩增益：根据需要调整转矩控制中的增益。
-转矩限制：设置变频器器在电机转矩超过额定转矩时的保护措施，可以选择直接切断输出或者进行报警。
6.过载保护参数设置-过载时间：设置变频器器在电机过载一定时间后的保护措施，可以选择直接切断输出或者进行报警。
-过载倍数：设置变频器器在电机负载超过额定负载一定倍数后的保护措施，可以选择直接切断输出或者进行报警。
7.故障保护参数设置-震动保护：设置变频器器在电机出现较大震动时的保护措施，可以选择直接切断输出或者进行报警。
-过热保护：设置变频器器在电机温度超过一定值时的保护措施，可以选择直接切断输出或者进行报警。
-短路保护：设置变频器器在电路短路时的保护措施，可以选择直接切断输出或者进行报警。
8.通信参数设置- 通信协议：根据需要选择变频器器的通信协议，如Modbus、Profibus等。
E700变频器的参数设置
E700变频器的参数设置1.主机频率设置：E700变频器可以设置主机频率，即电机的工作频率。
通过设置主机频率，可以调节电机的转速。
主机频率范围是0-400Hz，可以根据具体应用要求进行设置。
2.电机参数设置：E700变频器需要根据电机的参数进行设置，以保证变频器的正常工作。
电机参数包括额定功率、额定电流、额定转速等。
通过准确设置电机参数，可以提高变频器的精度和效率。
3.转矩控制参数设置：E700变频器可以实现转矩控制，通过设置转矩控制参数可以调节电机的输出转矩。
转矩控制参数包括最大转矩、最小转矩、转矩斜坡等。
通过合理设置转矩控制参数，可以实现电机的精确控制。
4.PID控制参数设置：E700变频器支持PID控制功能，可以实现对电机的位置和速度闭环控制。
PID控制参数包括比例系数、积分系数、微分系数等。
通过设置PID控制参数，可以实现对电机位置和速度的精确控制。
5.通信参数设置：E700变频器支持多种通信接口，可以与上位机进行通信。
通信参数包括通信协议、波特率等。
通过设置通信参数，可以实现与上位机的数据传输和控制。
6.过载保护参数设置：E700变频器内置过载保护功能，可以通过设置过载保护参数，对电机进行过载保护。
过载保护参数包括预警电流、过载电流、过载时间等。
通过设置过载保护参数，可以提高电机的安全性和可靠性。
7.故障检测参数设置：E700变频器具有丰富的故障检测功能，可以通过设置故障检测参数，对电机的故障进行检测和报警。
故障检测参数包括故障代码、报警方式等。
通过设置故障检测参数，可以及时发现和解决电机故障。
总之，E700变频器具有多种参数设置功能，可以根据具体应用要求进行设置，以实现对电机的精确控制和保护。
这些参数设置将直接影响到变频器的性能和使用效果，因此在设置过程中需要仔细调试和测试，以确保变频器的正常工作。
变频器的参数设定及运行
变频器的参数设定及运行变频器是一种用于控制交流电机速度和电力输出的电子设备，它能够通过改变输入电压和频率来调整电机的转速。
在实际应用中，正确的参数设置和运行是保证变频器正常工作的关键。
本文将介绍变频器的参数设定和运行过程，以及一些注意事项。
一、参数设定1.输入电压和频率：变频器需要根据电网电压和频率来确定合适的参数设定，一般来说，标准工作范围为380V±10%、50Hz±1%。
如果电网电压和频率波动较大，可以使用额外的电压调整器和频率稳定器。
2.输出电压和频率：输出电压和频率决定了电机的转速，一般情况下，可以根据应用需要进行设定。
在设定输出电压和频率时需要考虑电机的额定电压和频率。
3.加速时间和减速时间：加速时间和减速时间分别指电机从静止状态到额定转速的时间和从额定转速停止的时间。
加速时间和减速时间的设定要根据实际需求来确定，一般来说，加速时间和减速时间不宜过长或过短。
4.出风口温度：变频器运行时会产生一定的热量，为了确保设备的正常运行，需要设定适当的出风口温度上限，超过该温度应自动报警或停机。
5.过载保护：变频器设定的过载保护参数会根据电机的额定功率和负载情况来确定。
过载保护参数设置过小会导致误报警，设置过大则可能造成电机过载损坏。
6.故障报警：变频器设定的故障报警参数包括过流、过压、过载、短路等，根据实际情况进行设定。
二、运行过程1.启动和停机：在启动之前，首先检查变频器的输入电压和频率是否符合要求，确保各个参数设置正确。
启动时，逐渐增加输出频率和电压，使电机平稳启动；停机时，逐渐降低输出频率和电压，使电机平稳停止。
2.运行监测：运行过程中需要监测变频器和电机的运行状态，包括温度、电流、转速等参数，及时发现异常情况并进行处理。
3.维护保养：定期对变频器进行清洁和维护保养，包括除尘、检查散热器、紧固螺栓等，确保设备的正常运行。
三、注意事项1.变频器的安装位置要离散热器较远，避免高温环境造成散热不良。
ACS800系列变频器的参数及设置
ACS800系列变频器的参数及设置以下是ACS800系列变频器的参数及设置介绍：1.电源参数设置：-输入相数（1相/3相）-输入电压范围（例如：380V/440V）-输入频率范围（例如：50Hz/60Hz）2.输出参数设置：-额定功率（单位：千瓦）-输出电压范围（例如：0-100V/0-400V）-输出频率范围（例如：0-500Hz）3.控制参数设置：-控制模式（V/F、矢量控制、直接转矩控制等）-加速时间、减速时间-工作模式（运行、停止、调试等）-刹车方式（反电动势制动、机械刹车制动）-超过调速率保护4.过载保护设置：-过载保护等级-过载保护时间延迟-过载保护动作后的恢复时间5.通信设置：- 通信协议选择（Modbus、Profibus、CANopen等）-通信地址设置6.状态监测与故障保护：-故障报警设置（过载、过热、瞬时停电等）-温度监测设置-电源电压异常保护7.其他设置：-特殊功能控制（启动、停止、反向运行）-PID控制参数设置（比例、积分、微分）-风扇控制（自动、手动）为了实现最佳的性能和节能效果，用户可以根据具体需求进行参数设置。
在设置时，需要考虑驱动装置的负载特性、工作环境温度、运行速度等因素。
总结：ACS800系列变频器的参数及设置涉及电源参数、输出参数、控制参数、过载保护设置、通信设置、状态监测与故障保护以及其他设置。
用户可以根据实际需求进行合理设置，以实现高效的驱动控制和节能运行。
综上所述，ACS800系列变频器是一款性能优异的驱动设备，适用于各种工业和制造业应用。
变频器的参数设定
变频器的参数设定变频器是一种电力电子设备，用于控制电动机的转速和输出功率。
在工业自动化过程中，变频器的参数设定对于确保电动机工作正常和优化生产过程至关重要。
本文将详细介绍变频器的参数设定，以及如何根据具体需求来调整这些参数。
1.额定电压和额定电流：根据电动机的额定参数，设定变频器的额定电压和额定电流。
通常情况下，变频器的额定电压和电流应与电动机的额定电压和电流匹配，以确保电机正常运行。
2.控制方式：变频器可通过多种方式对电动机进行控制，如V/f控制、矢量控制等。
根据具体的应用需求，选择适合的控制方式，并对相关参数进行调整。
3.输出频率范围：变频器可以调节电动机的输出频率，从而实现不同的转速控制。
根据具体应用需求，设定变频器的输出频率范围，以使电动机能够正常运行并满足生产要求。
4.加速和减速时间：变频器可以通过调整加速和减速时间来控制电动机的启停过程。
根据生产过程的需要，设定适当的加速和减速时间，以避免电机过载或启动冲击。
5.过载能力：根据电动机的额定功率和工作条件，设置变频器的过载能力。
过载能力是指变频器在短时间内能够承受的额外负载。
合理设置过载能力可以有效保护电动机和变频器的安全运行。
6.过流保护：变频器通常具有过流保护功能，可以在电机过载时切断电源，以避免电机烧坏。
根据电动机的额定电流和过流保护参数，设置适当的过流保护值。
7.调试参数：在调试过程中，通过调整一些特定的参数，可以实现细致的控制和调节。
例如，PID参数用于闭环控制，可通过调整比例、积分和微分参数，优化电机的控制性能。
8.输入和输出端子设置：变频器通常具有多个输入和输出端子，用于与其他设备进行连接和通信。
根据实际接口需要，设置输入和输出端子的功能和参数。
9.通信参数：如果需要与上位机或其他设备进行通信，设置变频器的通信参数是很重要的。
这些参数包括通信协议、通信地址、波特率等。
10.故障保护和报警参数：设置变频器的故障保护和报警参数，可以监测和保护电机的运行状态。
变频器的使用方法及参数调整
变频器的使用有两个主要方面：一、以满足控制要求的调速功能使用变频器，主要用于恒转矩和恒功率负载的场合的速度控制，这种情况选择变频器在设备的设计选型之初就进行考虑，因为以实现控制策略为目的，所以其选型与电机配合度很高，也有可行的案例及先前的经验作为参考。
二、以节能为目的的变频器的使用，这是最近几年来越来越火的现象，在液体化工等行业应用越来越广，不仅仅是新建设备的电机控制考虑使用变频器，在用的老旧的生产设备也纷纷进行改造，目的就是节约再用电机的能耗，由于中国液体化工基数大，在用的设备大都是效率较低的低压电机普通控制，其节能空间非常广阔。
液体化工中对于低压电机使用变频器，其目的是为了节能，而不是调速，因为液体化工电机主要控制的是加压泵和风机，尤其是加压泵的使用在液体化工中占用低压电机的比例在909以上，是液体化工行业用电最大的部分。
液体化工所使用的机泵本身对于速度控制没有特别要求，从工业生产方面看，现场机泵的运转速度与生产控制没有关系，而变频器的使用是为了调节电机的转速，那么转速与节能之间有什么关系呢？这应用到变频器的一种控制方式，U/F=常数的比例控制，从能源的方面看，这种控制方式使电机的电压随着频率的降低而降低，从而使电机的功率变小，实现节能。
液体化工生产控制经典的模式是电机带动加压泵加压被控流体，液体经过管道中的调节阀实现流量、压力控制，到达下一个生产设备，从而实现安全稳定的自动生产。
从流体力学的角度看，液体流经管道、阀门需要克服阻力而消耗流体的机械能，特别是调节阀这个环节，消耗的机械能占很大的比例，电机所耗费的能源在很大方面浪费在液体输送过程中，从节约能源的角度看，这一方面有可以改造的余地。
液体化工生产中的电机容量是在设计选型中根据工艺最大生产负荷而选择的，平常使用中受生产负荷和物料的变化，其往往出现大马拉小车的现象，电能转化成的液体机械能被消耗在液体输送中，此时如果能够让电机的功率变小，甚至取代工艺管道中的调节阀，使泵出囗的液体流量压力正好满足后续生产设备的需求，那么其就可节省很多不必要的电能损耗。
变频器参数设置操作步骤手动调整
变频器参数设置操作步骤手动调整引言变频器是一种用于调整电机转速的设备，广泛应用于工业领域。
为了实现最优的性能调整，需要对变频器进行参数设置。
本文将介绍手动调整变频器参数的操作步骤。
步骤一：进入参数设置界面1.确保变频器已经安装并连接好稳定的电源。
2.打开变频器控制面板，按下“开机”按钮将变频器启动。
3.进入变频器的主界面，通常可以通过键盘或触摸屏进行导航。
步骤二：调整基本参数1.在参数设置界面中，找到“基本参数”选项。
2.进入“基本参数”设置界面后，根据实际需求调整以下参数：–频率：设置电机的运行频率。
–电压：调整电机的工作电压。
–过载能力：设定变频器的过载能力，以适应负载的变化。
–制动方式：选择制动电阻或回馈单位等制动方式。
–耐压等级：设定变频器的耐压等级以确保设备的安全性。
步骤三：调整控制参数1.在参数设置界面中，找到“控制参数”选项。
2.进入“控制参数”设置界面后，根据实际需求调整以下参数：–加速时间：设置电机加速到设定频率所需的时间。
–减速时间：设置电机从设定频率减速到停止所需的时间。
–PID参数：根据负载的变化调整PID参数，以提高系统的响应性能。
–转矩控制方式：选择矢量控制或矢量控制转矩控制方式。
–频率反馈：设定变频器通过何种方式获取电机的运行状态。
步骤四：保存并应用参数设置1.在参数设置界面中，找到“保存”或“应用”选项。
2.确认所有参数设置已经调整完毕后，点击“保存”或“应用”按钮。
3.变频器将会保存并应用新的参数设置。
4.若要在以后使用同样的参数设置，可以点击“导出参数”将参数设置导出到外部存储设备，以备将来使用。
步骤五：测试和修正参数设置1.在设备安装完毕后，进行一些初始测试以验证参数设置的准确性。
2.观察电机的运行情况，如有必要，可以返回参数设置界面进行一些微调。
3.通过不断测试和修正，最终获得符合要求的参数设置。
总结手动调整变频器参数是确保变频器顺利运行的重要步骤。
正确设置参数可以提高电机的性能和稳定性，从而达到更好的工作效果。
变频器的使用方法及参数调整
变频器的使用方法及参数调整1. 什么是变频器？变频器（Variable Frequency Drive，简称VFD），也被称为交流调速器，是一种用于控制交流电机转速的装置。
它通过改变电机输入的电压和频率，实现对电机转速的精确控制。
变频器广泛应用于工业生产中，可以提高生产效率、节约能源、减少机械磨损，是现代工业自动化系统中不可或缺的重要设备。
2. 变频器的使用方法2.1 连接电源和电机在使用变频器之前，需要将变频器与电源和电机进行正确连接。
首先，将变频器的输入端与交流电源连接，确保输入电压和频率符合变频器的要求。
然后，将变频器的输出端与电机进行连接，确保电机的相线和频率与变频器匹配。
2.2 设置参数变频器的参数设置对于电机的运行效果和性能起着至关重要的作用。
以下是一些常见的参数设置方法：•转速设定：根据实际需求，设定电机的目标转速。
可以通过变频器的操作界面或外部控制信号进行设定。
•加速时间和减速时间：设置电机的加速和减速时间，以确保电机在启动和停止时的平稳运行。
较短的加速和减速时间可能会导致电机发生过载或振动。
•输出电压和频率：根据电机的额定电压和频率进行设定，确保电机运行在安全范围内。
•故障保护设置：设置过载保护、短路保护、过热保护等功能，以保护电机和变频器的安全运行。
2.3 启动和停止电机在完成参数设置后，可以通过变频器的操作界面或外部控制信号启动和停止电机。
通常情况下，应先检查电机周围的工作环境是否安全，确保没有人员和障碍物。
然后，按下启动按钮或发送启动信号，变频器会根据设定的参数逐渐加速电机，使其达到设定的转速。
停止电机时，要先将负载断开，然后按下停止按钮或发送停止信号，变频器会逐渐减速电机，直至停止。
3. 参数调整变频器的参数调整可以根据电机的具体工况和需求进行优化，以获得更好的运行效果和能源利用率。
以下是一些常见的参数调整方法：3.1 频率设置通过调整变频器的输出频率，可以实现电机转速的精确控制。
变频器的参数设定及运行
变频器的参数设定及运行变频器是一种用于调节电机转速的设备，广泛应用于工业生产和机械设备中。
变频器的参数设定和运行对于电机的正常运行和节能效果至关重要。
下面将详细介绍变频器的参数设定和运行方法。
一、变频器参数设定1.额定电压和额定频率：根据电机的额定电压和额定频率进行设定。
一般来说，额定电压为电网电压的95%~105%，额定频率为50Hz或60Hz。
2.输出电压：输出电压是根据电机的额定电压来设定的，通常设置为额定电压的95%~100%。
3.输出频率：输出频率是根据电机的额定频率来设定的，通常设置为额定频率的20%~100%。
4.加速和减速时间：加速和减速时间是指电机从停止到达额定速度或从额定速度到停止所需的时间。
根据实际需要进行设定，通常设置为1~10秒。
5.最大输出电流：最大输出电流是变频器所能提供的最大电流，根据电机的额定电流进行设定。
通常设置为额定电流的110%~150%。
6.过载保护：根据电机的额定功率和工作环境设定过载保护参数，防止电机在工作过程中因过载而损坏。
7.过温保护：根据电机的额定功率和工作环境设定过温保护参数，当电机温度超过设定值时，自动停机或降低输出频率，保护电机。
8.速度曲线：速度曲线是指电机转速随时间变化的曲线。
根据工作需要，可以选择线性曲线、S曲线、指数曲线等不同的曲线形式。
9.制动方式：根据实际需求选择制动方式，可以是动态制动、外接制动电阻等。
二、变频器运行1.检查电机和变频器连接电缆的接触紧固程度和绝缘状况。
2.将变频器的参数设定为适合电机的数值。
3.打开变频器电源，并检查所有指示灯是否正常，无异常后将变频器置于正常运行状态。
4.按下启动按钮，变频器将根据设定的加速时间逐渐提高输出频率，电机开始加速。
5.在电机达到设定的运行频率后，可以进行正常的生产操作。
6.根据需要，可以通过变频器的面板或外部信号调整电机的转速和运行状态。
7.在停机或切换工作状态时，逐渐降低输出频率，直到电机停止。
变频器的参数设置与调试
变频器的参数设置与调试随着科技的不断发展，变频器越来越广泛地应用于各个领域，如工业、建筑、农业等。
变频器在工业领域中主要负责调节电动机速度，以达到节能减排、提高工艺效率等多种目的。
然而，变频器参数设置与调试是变频器应用的重要环节，针对不同的工况要素，对变频器的参数进行设置，并通过调试，达到提高运行效率，延长使用寿命的目的。
一、变频器参数设置1.电机信息的设置：电机信息包括电机功率、额定转速、电压、电流、编号、型号、变频器输出功率等。
在设置电机信息时，需要根据电机的技术参数进行设置，确保变频器与电机的匹配性，防止在运转过程中出现故障。
一般来说，变频器应选择与电机匹配的型号，根据电机的功率和额定转速来设置变频器的输出功率，确保输出功率小于或等于电机的额定功率，并设置相应的型号、编号、额定电流、额定电压等参数。
2.控制方式的设置：变频器的控制方式主要分为模拟量控制、数字量控制、通信控制等，不同的方式影响着变频器控制的精度、实时性和可靠性。
在控制方式的设置中，需要根据实际的工艺控制要求，综合考虑系统稳定性、可靠性、控制精度和调节效果等因素，选择适合的控制方式。
一般来说，对于控制精度要求较高的工艺过程，建议采用数字量控制或通信控制方式，以提高稳定性和实时性。
3.传感器设置：传感器主要用于检测电机转速、转矩、温度、震动等要素，根据传感器反馈的信息来确定变频器的控制策略。
在设置传感器时，需要选择合适的传感器类型，根据具体控制要求进行配置和调试。
一般来说，对于涉及到温度、震动等要素的情况，建议配置相应的传感器，并设置对应的控制参数。
二、变频器调试变频器调试是将变频器与电机设备连接后对整个系统进行调节和设置，以使之达到最佳的工作状态。
调试工作涉及到手动操作设置和电脑程序调节两种方式，其主要目的是调整变频器控制策略和参数，使其达到最优的工作状态。
1.手动设置调试：手动调试是一种简单而又有效的调试方式，可以快速对变频器进行参数设置。
第2章通用变频器的参数设置及功能选择
2.1.1 变频器参数设置方法 变频器的设置菜单分为一级菜单、二级菜单等，
菜单后面是参数。Altivar31变频器一级菜单的访问 如图 2.1.1所示，参数的设置如图2.1.2所示。
加电
rdy
ENT ESC
SEt-
▼▲
ESC drC-
▼▲
ESC I-O-
▼---▲-
ESC CtL-
2线控制是用得最多的一种控制方式，一般的控制 电路都采用2线控制。
（2）3线控制 3线控制是通过变频器端子LI1、LI2和LIX（X为3~6）
控制变频器的运行与停止，通过I-O菜单tCC参数设置为 3C激活此功能。
3线控制的接线图如图2.2.2所示。在3线控制 方式中，LI1为停止端子，接入24V，为变频器运 行做准备；断开24V，已运行的变频器停止，没运 行的变频器不能起动，LI1端子的功能不需要设置。 LI1一般接常闭触点，如图2.2.2中的K1。
1、本机控制 本机控制是通过变频器操作面板上的RUN和STOP键
控制变频器的运行与停止，通过I-O菜单tCC参数设置为 LOC激活此功能，即I-O－tCC＝LOC。如果功能访问等 级CTL－LAC设置为L3高级功能，本机控制功能不可用， 即I-O－tCC不出现LOC。
如果控制柜安装在操作现场，并且变频器的操作面 板露在控制柜的操作面板上，可采用本机控制。通常情 况下，本机控制很少采用。
如果Y小于X，则电流越大，频率越低。 3、逻辑输入端子给定
逻辑输入端子给定也就是通过按钮升降速。它是
Altivar31变频器的高级功能，必须将功能访问等级CtL－ LAC设置为L2或L3，才能进行设置。
通过按钮升降速就是在逻辑输入端子上接入升速按 钮和降速按钮，如图2.2.3所示。按下升速按钮SB1开始 升速，松开SB1按钮停止升速；按下降速按钮SB2开始 降速，松开SB2按钮停止降速。
变频器常用10个参数设置
变频器常用10个参数设置1. 额定电压（Rated Voltage）：这是变频器的标称电压，在安装和操作变频器时需要设置正确的额定电压，以保证变频器的正常工作。
2. 频率（Frequency）：变频器通过调节输出频率来控制电机的转速。
可设置频率范围一般在0 Hz到定频电源频率的上限之间。
3. 额定频率（Rated Frequency）：这是变频器的标称频率，通常为50 Hz或60 Hz，需要根据实际情况进行设置。
4. 转矩控制（Torque Control）：变频器可以通过设置转矩控制参数来实现对电机的转矩控制。
这对于一些特殊的应用非常重要，如起动过程、高转矩应用等。
5. 加速时间（Acceleration Time）：加速时间是指从起动到达设定转速所需的时间，对于电机的保护和工作效率都有一定的影响，需要根据实际情况进行设置。
6. 减速时间（Deceleration Time）：类似于加速时间，减速时间是指从设定转速到停止所需的时间，通常需要比加速时间稍长，以确保电机的平稳停止。
7. 过载保护（Overload Protection）：设置过载保护参数可以保护电机在超负荷运行时不被损坏，通常需要设置的参数包括过载电流、过载时间等。
8. PID控制（PID Control）：PID控制是一种闭环控制的方法，可以通过设置PID参数来实现对电机的精确控制，包括速度控制、压力控制等。
9. 超调率（Overshoot）：超调率是指在设定转速达到之后，电机的实际转速相对于设定转速的超出值，通过设置适当的超调率参数可以使电机的响应更加平滑。
10. 运行模式（Operation Mode）：变频器可以支持多种运行模式，如恒转速运行、恒压力运行、恒转矩运行等，需要根据不同的应用场景选择合适的运行模式。
以上是变频器常用的10个参数设置，通过正确设置这些参数可以实现对电机的精确控制和保护，提高设备的工作效率和可靠性。
变频器参数设置方法
变频器参数设置方法变频器是一种广泛应用于工业生产中的电气设备，用于控制电动机的转速和运行方式。
在使用变频器进行控制时，正确的参数设置非常重要。
本文将介绍变频器参数设置的一般方法。
1. 变频器参数设置的基本步骤变频器参数设置的基本步骤如下：步骤一：了解电机技术参数在进行变频器参数设置之前，我们首先要了解电机的技术参数。
这些参数包括额定功率、额定电流、额定电压等。
根据电机的技术参数，我们可以确定变频器的额定参数。
步骤二：设置基本参数设置变频器的基本参数，包括额定功率、额定电流、额定电压等。
这些参数可以根据电机的技术参数来确定。
步骤三：设置控制参数设置变频器的控制参数，包括运行方式、转速范围、加速时间、减速时间等。
这些参数将影响电机的运行方式和性能。
步骤四：设置保护参数设置变频器的保护参数，包括过载保护、电流保护、温度保护等。
这些保护参数可以有效地保护电机和变频器的安全运行。
步骤五：调试参数在完成基本参数和控制参数的设置后，我们需要对变频器进行调试。
通过调试参数，我们可以检查设置的参数是否正确，并对电机的运行进行优化。
步骤六：保存参数完成参数设置和调试后，我们需要保存参数。
这样，下次启动时可以直接加载参数，避免重复设置。
2. 变频器参数设置的注意事项在进行变频器参数设置时，我们需要注意以下几点：注意事项一：根据电机的技术参数设置变频器的额定参数。
额定参数的设置要合理，不能超过电机的额定值。
注意事项二：控制参数的设置要根据实际需要。
不同的应用场景可能需要不同的控制参数，我们可以根据实际情况进行调整。
注意事项三：保护参数的设置要合理。
保护参数是保证电机和变频器安全运行的重要保障，设置过高或过低都可能对设备的安全性产生影响。
注意事项四：参数的调试是一个迭代的过程，需要反复尝试和调整。
在调试过程中，我们需要注意观察电机的运行状况，根据观察结果进行参数调整。
注意事项五：保存参数后，要及时备份，以防止参数丢失或误操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多段速度设置（二）
P24为4速，设置方法是：在参数显示为24时，输入第4种 速度时的频率值，后按SET即可。操作方法是：“RM、 RL”ON，“RH”OFF。出厂时设置值为9999。 P25为5速，设置方法是：在参数显示为25时，输入第5种 速度时的频率值，后按SET即可。操作方法是：“RH、 RL”ON，“RM”OFF。出厂时设置值为9999。 P26为6速，设置方法是：在参数显示为26时，输入第6种 速度时的频率值，后按SET即可。操作方法是：“RH、 RM”ON，“RL”OFF。出厂时设置值为9999。 P27为7速，设置方法是：在参数显示为27时，输入第7种 速度时的频率值，后按SET即可。操作方法是：“RH、 RM、RL”全为ON。出厂时设置值为9999。
P79：操作模式选择 P79=3 、 P79=4
P79=3，外部/PU操作模式组合1。此模式与 P79=2的区别是：P79=3时，面板上的 “▲”“▼”也可以用了，频率可以用面板上的 “▲”“▼”设置，也可以采用多段速开关（RH、 RM、RL）来选择。但不能用外部电位器来设置 频率。显示屏上显示“PU EXT”。 P79=4，外部/PU操作模式组合2。启动用面板上 的“FWD、REV”，停止用“STOP”，不能用外 部开关来操作，频率可以由外部电位器设置，也 可以采用多段速开关（RH、RM、RL）来选择。 但面板上的“▲”“▼”不能再用。显示屏上显 示“PUEXT”。P7源自：操作模式选择 P79=1、P79=2
P79=1，PU操作模式。PU模式即操作均在 面板上。正转用“FWD”；反转用“REV”； 停止用“STOP”。频率设置用“▲”“▼” 来完成。显示屏上显示“PU”。 P79=2，外部操作模式。频率可以由外部 电位器设置，也可以采用多段速开关（RH、 RM、RL）组合来选择。但面板上的 “▲”“▼”不能再用。启动采用外部控 制模式。显示屏上显示“EXT”。
参数P14
P14为适用负荷选择设置参数。P14=0时为 定转矩负荷。P14=1时为变矩负荷，主要 用在风机与水泵类电机，而P=2时为提升 类负荷。YL-235A用的是定转矩传送带， 所以，P14选择为 0。
参数P80、P82、P83、P84
P80：电机容量；P82：额定电流；P83： 额定电压；P84：额定频率。这些参数如 果题目没有特别要求，都可以不选，默认 为出厂设置值。
参数P77、P78
P77：参数写入禁止选择。P78：反转防止选择。 特别说明。 P77=0，仅限于PU操作模式的停止中可以写入。 P77=1，不可以写入参数。 P77=2，即使运行时也可以写入参数。 P78=0，正转与反转均可。 P78=1，不可反转。 P78=2，不可正转。
P79参数设置操作步骤
多段速度设置（一）
三菱变频器最多可设置17种速度，但YL-235A速度设置要求不多，这 里介绍7种速度的设置。 设置7种速度的参数分别是：P4、P5、P6、P24、P25、P26、P27。 P4为高速，设置方法是：在参数显示为4时，输入高速时的频率值， 后按SET即可。操作方法是：“RH”ON，其它OFF。出厂时设置值 为50HZ。 P5为中速，设置方法是：在参数显示为5时，输入中速时的频率值， 后按SET即可。操作方法是：“RM”ON，其它OFF。出厂时设置值 为30HZ。 P6为低速，设置方法是：在参数显示为6时，输入低速时的频率值， 后按SET即可。操作方法是：“RL”ON，其它OFF。出厂时设置值 为10HZ。
P79：操作模式选择 P79=0
P79=0，此时，可实施PU点动模式，正反 点动均可，点动时输出频率为5HZ，操作 方法是：在显示“PU”时，按一次▲，进入 点动模式。欲把PU模式转换成外部控制模 式，即EXT，操作方法是：在显示“PU”时， 按两次▲，进入EXT模式。进入外部控制 模式后，启动与频率设置均采用外部输入 法。即用外部开关来控制启动，用外部电 位器来设置频率。进入何种模式，可以在 显示屏上看到。
变频器的参数设置与应用
变频器的外形结构
型号： 型号：FR—E540—0.4K
变频器 容量 0.4K
E540三相400V系列 E520单相220V系列
面板简介与操作
单位、运行状态表示
E500端子接线图 端子接线图
五种显示模式由MODE来操作
关于变频器的参数
FR-E500变频器共有138个参数，对于YL235A，用到的参数不多，主要有以下几个： P4 P5 P6 P7 P8 P14 P79 P80 P4、P5、P6、P7、P8、P14、P79、P80、 P82、P83、P84、P77、P78。 设置参数一定要在关掉变频器输出（非 RUN状态下）进行，除非P77=2时。P77 的出厂设置为P77=0，即设置参数一定要 关掉输出。 P77=1时，为禁止写入。
全部清除操作（恢复到出厂设置）
谢 谢
参数P7、P8
P7为加速时间设置参数，即变频器启动后，从启 动频率（可以通过P13设置）到达设置频率值的 时间，这个时间的出厂设置值为5秒。许多时候 电机启动时发生因启动电流过大而跳闸，此时可 以通过延长这个加速时间而解决。 P8为减速时间，有加速时间与减速时间的启动称 为软启动。减速时间的设定要根据设备的工艺要 求来定。出厂的设置值也为5秒。
