美能达维修代码大全

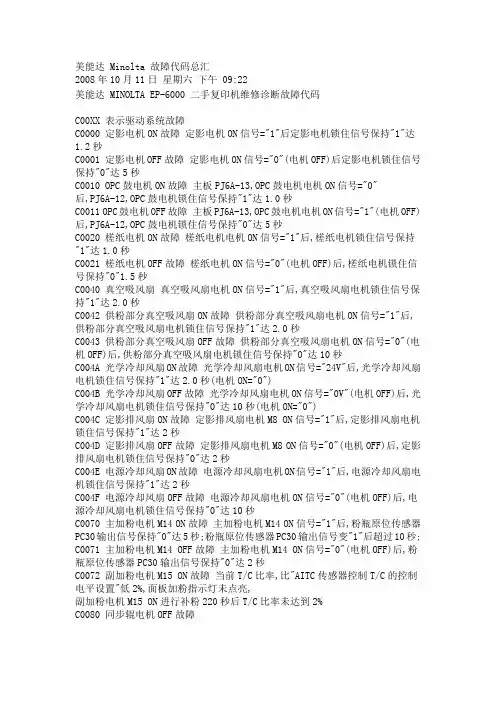

美能达 Minolta 故障代码总汇

美能达 Minolta 故障代码总汇2008年10月11日星期六下午 09:22美能达 MINOLTA EP-6000 二手复印机维修诊断故障代码C00XX 表示驱动系统故障C0000 定影电机ON故障定影电机ON信号="1"后定影电机锁住信号保持"1"达1.2秒C0001 定影电机OFF故障定影电机ON信号="0"(电机OFF)后定影电机锁住信号保持"0"达5秒C0010 OPC鼓电机ON故障主板PJ6A-13,OPC鼓电机电机ON信号="0"后,PJ6A-12,OPC鼓电机锁住信号保持"1"达1.0秒C0011 OPC鼓电机OFF故障主板PJ6A-13,OPC鼓电机电机ON信号="1"(电机OFF)后,PJ6A-12,OPC鼓电机锁住信号保持"0"达5秒C0020 槎纸电机ON故障槎纸电机电机ON信号="1"后,槎纸电机锁住信号保持"1"达1.0秒C0021 槎纸电机OFF故障槎纸电机ON信号="0"(电机OFF)后,槎纸电机锁住信号保持"0"1.5秒C0040 真空吸风扇真空吸风扇电机ON信号="1"后,真空吸风扇电机锁住信号保持"1"达2.0秒C0042 供粉部分真空吸风扇ON故障供粉部分真空吸风扇电机ON信号="1"后,供粉部分真空吸风扇电机锁住信号保持"1"达2.0秒C0043 供粉部分真空吸风扇OFF故障供粉部分真空吸风扇电机ON信号="0"(电机OFF)后,供粉部分真空吸风扇电机锁住信号保持"0"达10秒C004A 光学冷却风扇ON故障光学冷却风扇电机ON信号="24V"后,光学冷却风扇电机锁住信号保持"1"达2.0秒(电机ON="0")C004B 光学冷却风扇OFF故障光学冷却风扇电机ON信号="0V"(电机OFF)后,光学冷却风扇电机锁住信号保持"0"达10秒(电机ON="0")C004C 定影排风扇ON故障定影排风扇电机M8 ON信号="1"后,定影排风扇电机锁住信号保持"1"达2秒C004D 定影排风扇OFF故障定影排风扇电机M8 ON信号="0"(电机OFF)后,定影排风扇电机锁住信号保持"0"达2秒C004E 电源冷却风扇ON故障电源冷却风扇电机ON信号="1"后,电源冷却风扇电机锁住信号保持"1"达2秒C004F 电源冷却风扇OFF故障电源冷却风扇电机ON信号="0"(电机OFF)后,电源冷却风扇电机锁住信号保持"0"达10秒C0070 主加粉电机M14 ON故障主加粉电机M14 ON信号="1"后,粉瓶原位传感器PC30输出信号保持"0"达5秒;粉瓶原位传感器PC30输出信号变"1"后超过10秒; C0071 主加粉电机M14 OFF故障主加粉电机M14 ON信号="0"(电机OFF)后,粉瓶原位传感器PC30输出信号保持"0"达2秒C0072 副加粉电机M15 ON故障当前T/C比率,比"AITC传感器控制T/C的控制电平设置"低2%,面板加粉指示灯未点亮,副加粉电机M15 ON进行补粉220秒后T/C比率未达到2%C0080 同步辊电机OFF故障C01XX 表示鼓主充,转/分电极丝清洁故障部分C0100 主充电极丝清洁电机ON故障主充电极丝清洁电机ON信号="1"后,主充电极丝清洁器原位传感器PC54信号保持"0"达7秒;电机返回旋转,主充电极丝清洁器原位传感器PC54信号保持"1"达20秒;C0110 转/分电极丝清洁电机ON故障转/分电极丝清洁电机ON信号="1"后,转/分电极丝清洁器原位传感器PC55信号保持"0"达7秒;电机返回旋转,转/分电极丝清洁器原位传感器PC55信号保持"1"达20秒;C02表示：鼓主充,转/分高压电晕故障C0200 主充高压电晕故障主充高压电晕ON信号="1"后,主充高压电晕短路电流检测信号(SCD1)未变低达600毫秒C0210 转/分高压电晕故障转/分高压电晕ON信号="1"后,转/分高压电晕短路电流检测信号(SCD2)未变低达600毫秒C04表示：曝光灯C0400 曝光灯ON故障曝光灯LA1,ON和扫描始后图象前沿信号(BASE)变低,AE 传感器输出电压未达到4.27VC0410 曝光灯ON异常故障扫描原位传感器PC1变低,AE传感器输出电压≤3.9V 达0.6秒;尺寸复位开关S7(原稿盖关闭)保持低,扫描原位传感器PC1保持高AE传感器输出电压≤3.9V达0.6秒C05XX表示定影单元故障C0500 上辊定影予热故障电源开关S1,ON或打开/关闭前门上辊定影温度130秒未达到60度;达到60度,150秒未达到120度;达到120度140秒未达到170度;达到170度180秒未达到190度;离开节电模式后120秒未达到190度C0510 上辊定影温度变低予热完成后，上辊温度降低到150度以下达5秒C0511 下辊定影温度变低予热完成后，下辊温度降低到140度以下达15分C0520 上辊定影温度过高予热完成后，上辊温度超过210度以上达5秒C05XX表示定影单元故障C0521 下辊定影温度过高予热完成后，下辊温度超过220度以上达5秒C0522 上定影热敏电阻故障予热完成后，上辊热敏电阻TH1输出电压降低到0.16以下达1秒C0523 下定影热敏电阻故障予热完成后，下辊热敏电阻TH2输出电压降低到0.16以下达1秒C0540 定影辊热敏电阻负载故障定影辊热敏电阻连接器设置信号保持高达4秒C06XX 表示光学部分故障C0600 扫描电机故障C0601 扫描控制板C0610 镜头X向移动电机故障C0611 镜头Y向移动电机故障C0650 扫描原位传感器故障扫描开始后的一定时间扫描原位传感器PC1未变成"1";扫描返回后的一定时间扫描原位传感器PC1未变成"0";C0660 扫描器过载故障当SHOME信号变低直到检测到TRON变低,扫描电机未从加速变成恒速C06F0 SHOME信号未变低C06F1 SHOME信号未变高扫描控制板:扫描原位信号SHOME变低后7秒,扫描原位信号SHOME未变高C06F2 BASE信号未变低扫描控制板:扫描原位信号SHOME变高后5秒,图象前沿信号BASE未变低C06F3 BASE信号未变高扫描控制板:予扫描期间,TRON信号变低后5秒BASE信号未变高C06F4 TRON信号未变低扫描控制板:予扫描期间,图象前沿信号BASE变低后5秒,TRON信号未变低;复印期间,扫描原位信号SHOME变高后5秒,TRON信号未变低C06F5 TRON信号未变高扫描控制板:予扫描期间,图象前沿信号BASE变高后5秒,TRON信号未变高C06F6 SCEND信号未变低扫描控制板:予扫描期间,TRON信号变高后5秒,扫描结束信号SCEND未变低;复印期间,扫描原位信号SHOME变高后5秒,扫描结束信号SCEND未变低C06F7 SCEND信号未变高扫描控制板:扫描结束信号SCEND变低后5秒,扫描结束信号SCEND未变高C09XX 表示纸路部位故障C0900 第2纸盘上限传感器故障C0904 第2纸盘下降故障(英制）C0910 第2纸盘提升传感器故障C0911 第2纸盘下降故障（英制）C0912 第2纸盘下降/锁住故障C0913 第2纸盘锁住故障（英制）C0914 第2纸盘提升电机故障C0916 第2纸盘锁释放故障(英制)C0920 第1纸盘提升传感器故障C0921 第1纸盘下降故障（英制）C0922 第1纸盘下降/锁住(英制）C0923 第1纸盘锁住故障C0924 第1纸盘提升电机故障C0926 第1纸盘锁住释放故障C0990 LCC主纸盘向上移动故障C0991 LCC主纸盘向下移动故障C0992 LCC主纸盘向上移动故障C0993 LCC主纸盘向下移动故障C0994 第3纸盘升/降电机故障C0996 第3纸盘锁住释放故障C0998 移动器传输故障C0999 移动器返回故障C099A 移动器传输故障C099B 移动器返回故障C099C 移动器电机故障C0bXX 表示分页器(S-206)/分页装订器(ST-207)故障C0B00 输送驱动故障S-206/ST-207C0B01 输送驱动故障S-206/ST-207C0B10 装订纸夹移动故障ST-207C0B11 装订纸夹移动故障ST-207C0B12 装订纸夹移动故障ST-207C0B13 装订纸夹移动故障ST-207C0B30 拍纸电机故障(拍纸杆在原位)ST-207C0B31 拍纸电机故障(拍纸杆在原位)ST-207C0B50 装订电机故障(装订杆在原位)ST-207C0B51 装订电机故障(装订杆在原位)ST-207C0B52 装订动作故障ST-207C0B60 斗移动电机故障S-206/ST-207C0B61 斗移动电机故障S-206/ST-207C0B62 斗移动电机故障S-206/ST-207C0B63 斗移动电机故障S-206/ST-207C0B64 斗移动电机故障S-206/ST-207C0B65 斗移动电机故障S-206/ST-207C0B70 打孔故障ST-207C0B71 打孔故障ST-207C0d表示：双面单元C0D00 双面侧边拍纸板原位传感器故障C0D20 双面后边拍纸板原位传感器故障C0D50 双面单元驱动电机ON故障C0D51 双面单元驱动电机OFF故障C0E表示：消电灯C0E00 主消电灯ON故障C0E20 图象消电灯ON故障C0FXX 表示传感器故障C0F01 主消电灯异常ONC0F02 原稿尺寸检测板C0F10 AE传感器板故障扫描在原位;曝光灯OFF;进稿器AFR-9盖关闭AE传感器输出电压要低于0.18VC0F20 自动图象浓度传感器(AIDC)C0F21 自动图象浓度传感器(AIDC)C0F23 自动图象浓度传感器(AIDC)曝光C0F30 自动墨粉浓度传感器(ATDC)C0F31 自动墨粉浓度传感器(ATDC)C0F66 手进纸宽度参考位置故障C0F79 纸空传感器故障C0FE1 原稿尺寸传感器故障C0FE2 原稿尺寸传感器故障C0FE3 原稿尺寸传感器故障C0FE4 原稿尺寸传感器故障C0FE5 原稿尺寸传感器故障C0FE6 原稿尺寸传感器故障C0FE7 原稿尺寸传感器故障C0FE8 原稿尺寸传感器故障C0FE9 原稿尺寸传感器故障C0FEA 原稿尺寸传感器故障C1FEB 原稿尺寸传感器故障C2FEC 原稿尺寸传感器故障C3FED 原稿尺寸传感器故障C4FEE 原稿尺寸传感器故障C5FEF 原稿尺寸传感器故障。

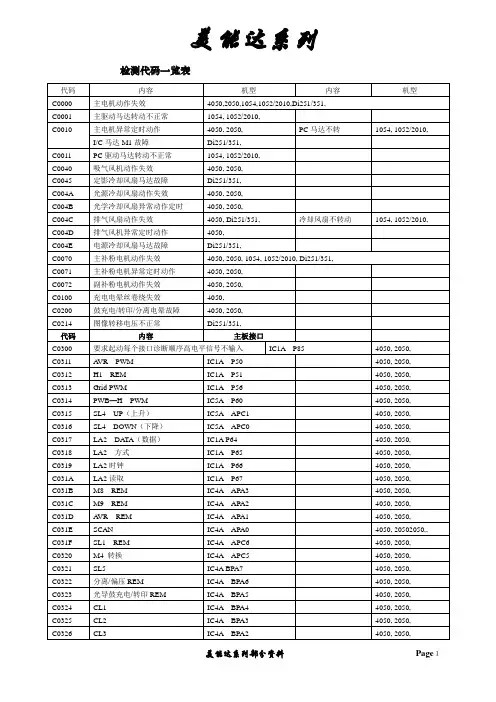

美能达系列复印机代码

CL2
IC4A BPA3
CL3
IC4A BPA2
美能达系列部分资料
机型
1054, 1052/2010,
1054, 1052/2010,
4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 20502050,, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050,
扫描器原始位置传感器 2 故障碳粉补充马达转动不正常
第 3 纸盒限感应器失效(英制地区)
美能达系列资料
4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 4050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 1054, 1052/2010, 4050, 2050, Di251/351, Di251/351, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, Di251/351, 1054, 1052/2010, 1052/2010,

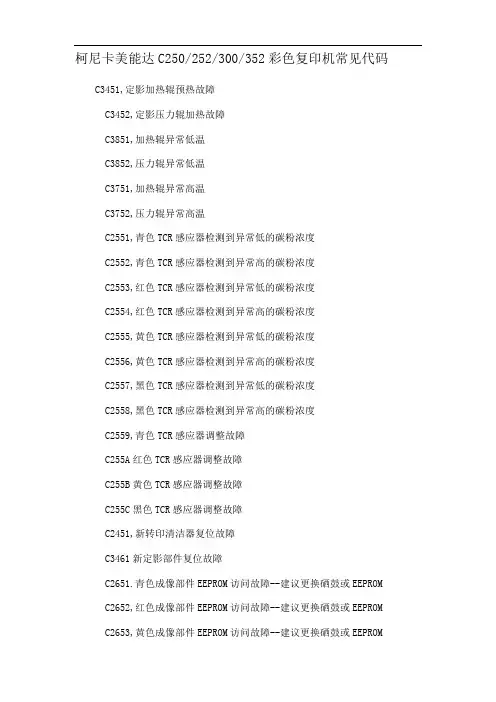

柯尼卡美能达C250故障代码讲解

柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码项目说明等级C001 LCT 通讯失败 B C0202 纸盒1升降故障即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

【精品】美能达复印机错误代码

引用gfgb8的美能达复印机错误代码C0501解读：定影温度异常低.解决：按“停止”键，开机。

可清除。

另附：美能达复印机维修代码美能达复印机调整代码1:美能达1052拌载体（1080）停止-——0-—-停止——1—-—1—-—8复印机键2:美能达2030—-1054拌载体计数器--停止00——停止—-01——1—-1—-8—-复印机3:美能达2030调暴光计数器-—停止—-00——停止——01-———1-——f-—-3—-F——-5-—4:维修模式1：暴光(F)2:技术（C）C:--40，不给定维修呼叫提示1,给定维修呼叫提示C—-50.保养计数器1，可以进行2，无法进行C—-70，可以复印(无粉）1，禁止复印维修模式:4，保养计数器5，卡纸6，故障计数器7,零件使用期限松下：KX系列功能（菜单）——＃9000-—*550-—启动理光5100传真机功能——61998-—立刻YES—-01YES-—0YES—-功能——清日板——编辑——重启动联想6212设置清零功能键开机*--2864-—01——四灯同时亮——99--退出夏普7370调暴光c—--00---c—-—46-——复印---数字（0～99）1116拌载体C--插入--0—-插入-—25—-复印1116调暴光C--插入--0——插入——46—-复印-—1—-复印—-(0～99) 2030调电压A，C—-插入-—0——插入——44—-复印——2-—复印—-204-—CAB,C-—插入--0--插入--44-—复印--3---—复印--（0~99）--CA美能达3170复印机维修代码检测说明F1:过纸检测，无须预热结束就可以进行，复印机计数装置不工作（按下clear/stop可停止）；F2：充电高压输出调整（工厂设定)，不要调整（运行30秒，或按clear/stop 中断)；F3：手动方式下曝光灯电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）F5：AE传感器基准电压设定，按下复印键开始扫描并点亮曝光灯(运行30秒，或按clear/stop中止）;F6：工厂设定（扫描动作结束）F8·ATDC传感器调整显影装置工作，显影器搅动（运行5分钟，或按clear/stop中断）F9：工厂设定(运行30秒,或按clear/stop停止）调整方式：4-1.调整（1）说明（光学系统的调整）A--0设定镜头焦距（确定镜头焦距的变动值）A——1调整镜头等倍位置（调整镜头原始与等倍位置距离）A——2调整反射镜等被位置（调整反射镜原始位置与等倍位置距离）A--3调整纵向倍率（通过调整扫描速度来调整）A-—4等倍纸头位置调整（在等倍方式调整纸头位置）A-—5放大图象纸头位置调整（在放大方式200%调整像的纸头）4—2.调整（2）说明（调整黑/彩色复印的重叠宽度) B--2调整黑色/彩色重叠部分（黑显影器)（调整彩色—>黑色重叠部分的宽度) B--3调整黑色/彩色重叠部分（彩色显影器）（调整黑色—〉彩色重叠部分的宽度）选择方式:5-1。

柯尼卡美能达162机维修代码,及进入维修模式中文说明

Service Mode（维修模式）一、SERVICE'S CHOICE（技术维修选择）1、SHIPMENT DESTINATION （市场地区）2、MAINTENANCE COUNTER （保养计数器）3、IU LIFE STOP MODE （IU 寿命终止模式）4、ID ADJUST （ID 调整）5、VG ADJUST （VG 调整）6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、A TDC GAIN （A TDC 增益）14、MODEL SETTING （模式设定）三、COUNTER （计数器）1、TOTAL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICATION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）10、TROUBLE COUNTER （故障计数器）四、DISPLAY （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、A TDC AUTO ADJUST （A TDC 自动调整）4、PRINT TEST PATTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大）*）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小）*）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、ADMIN. REGISTRA TION （管理员注册）七、FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXPANSION1 （放大1）4、EXPANSION2 （放大2）七、FIXED ZOOM CHANGE（固定缩放修改）八、FACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、CLEAR DATA （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICATION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、SECURITY （安全性）1、TOTAL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器。

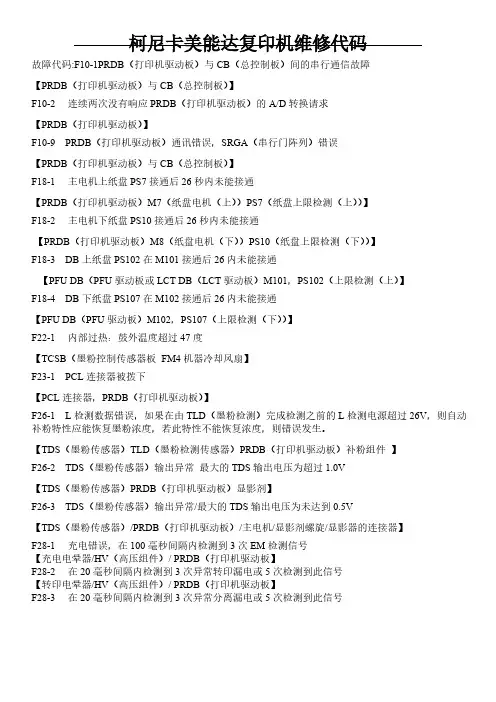

柯尼卡美能达复印机维修代码大全-推荐下载

对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线0产中不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资22负料，荷试而下卷且高总可中体保资配障料置各试时类卷，管调需路控要习试在题验最到；大位对限。设度在备内管进来路行确敷调保设整机过使组程其高1在中正资，常料要工试加况卷强下安看2与全22过，22度并22工且22作尽2下可护1都能关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编5试技写、卷术重电保交要气护底设设装。备备4置管高调、动线中试电作敷资高气，设料中课并3技试资件且、术卷料拒管中试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

美能达复印机错误代码及解决方法

美能达复印机错误代码及解决方法美能达系列复印机故障解决大全美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法1.现象： C0F30原因： ATDC感应器损坏解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。

如无输出，检查ATDC传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0。

5V和 DC4。

5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。

更换ATDC传感器。

2.现象：操作面板不显示，加粉功能失效原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。

如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。

在上述情况正常的情况下，检查（更换）IC2A芯片，更换IC2A后故障排除。

3.现象：出故障代码C0000原因：显影器及感光鼓驱动电机M2损坏。

解决方案：C0000代码表示主马达M2转动故障。

应查看按下复印键时，M2是否转动。

如转动，检查与M2马达相关传动部分是否存在过载情况。

如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。

如否应检查PWB-A。

通过按下复印键检查PWB-A上的 PJ11A-13A和GND间的电压是否保持DC5V。

如是应检查主电机M2。

经检查发现驱动电极M2损坏，更换该马达后故障排除4.现象：出故障代码C0010原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。

解决方案：开关前门消除代码，按下复印键查看驱动马达M1是否转动。

打印机故障解决

柯尼卡美能达故障代码清单故障代码清单故障代码故障名称检测时序C0000 主马达故障• 在传送马达运转后经过设定的时段，传送马达锁定信号设置仍为H。

C0010 成像单元马达故障• 在成像单元马达运转后经过设定的时段，成像单元马达锁定信号设置仍为H。

• 在成像单元马达停止运转后经过设定的时段，成像单元马达锁定信号设置仍为L。

C0044 EDH 风扇马达故障• 如需有关相关选购件的详细信息，请参阅《维修手册》。

C0045 冷却风扇故障• 在冷却风扇马达运转后经过设定的时段，冷却风扇马达锁定信号设置仍为H。

• 在冷却风扇马达停止运转后经过设定的时段，冷却风扇马达锁定信号设置仍为L。

C004E 电源单元冷却风扇故障• 在电源单元冷却风扇马达运转后经过设定的时段，电源单元冷却风扇马达锁定信号设置仍为H。

• 在电源单元冷却风扇马达停止运转后已经过设定的时段，电源单元冷却风扇马达锁定信号设置仍为L。

C004F IU 冷却风扇故障• 在I/U冷却风扇马达运转后已经过设定的时段，I/U冷却风扇马达锁定信号设置仍为H。

• 在I/U 冷却风扇马达停止运转后已经过设定的时段，I/U 冷却风扇马达锁定信号设置仍为L。

C0214 图像转印电压异常• 在成像单元马达处于停止状态后设定的时段内，图像转印电压超过100 V。

C0500定影预热故障（主）• 预热循环开始后30 秒之内，定影辊热敏电阻未检测到所需的温度，因此本机未完成预热循环。

• 在预热循环期间，即使经过了设定的时段，定影辊的温度仍未达到要求的水平。

C0501 定影预热故障（副）• 在预热循环开始后30 秒之内，定影辊副热敏电阻未检测到所需的温度，因此本机未完成预热循环。

• 在预热循环期间，即使经过了设定的时段，定影辊的温度仍未达到要求的水平。

T-27C0510定影温度过低故障（主）• 检测到在待机期间，定影辊热敏电阻和定影辊副热敏电阻的温度低于105 °C。

美能达1054 2030 代码大全

美能达1054 2030 代码大全MINOLTA EP-1054 自诊码及维修代码MINOLTA EP-1054 自诊码及维修代码IOLTA EP—1054 自诊代码C0000 主电机传动故障C0001 主电机传动异常C0010 PC鼓驱动电机动作故障C0011 PC鼓驱动电机动作异常C004C 冷却风机转动故障C004E 电源冷却风机转动异常C0070 加粉电机转动故障C0071 加粉电机转动异常C0400 暴光灯故障C4100 暴光灯异常C0500 定影器故障C0510 异常低的定影温度C0520 异常高的定影温度C0600 扫描电机故障C0610 镜头电机故障C0620 反光镜电机故障C0E10 AE传感器电瓶故障C0F30 AIDC墨粉浓度传感器故障进入维修方式STOP 0 0 STOP 0XXX电气/图象调整手动方式最大暴光量电压调整按STOP 0 0 STOP 0 1 1 3，按等倍键选择灯电压设定方式，按复印键暴光灯亮，用无级变倍键调整灯电压为81V手动暴光方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 3 按变倍键改变数值，按增大键，图象变浅，按减小键，图象变深自动方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 5 按复印键，机器进行自动调整ATDC 传感器调整按STOP 0 0 STOP 0 1 1 8 按复印键，机器进行自动调整前沿定位调整〈等倍〉按STOP 0 0 STOP 0 1 按STOP按复印键，按4按复印键，按C键用数字键输入新值按复印键前沿定位调整〈放大〉200%按STOP 0 0 STOP 0 1 按STOP按复印键，按两次1键按复印键，按C键输入新值按复印键图象前端消边宽度调整按STOP 0 0 STOP 0 1 按STOP按复印键，按1.2和复印键，按C键输入新值按复印键出厂设置参数STOP 00 STOP 0 1 STOP START 按数字键输入代码0-13，START按C键清除旧数据，按数字键输入新数据，按START键存储，按还原键2次返回正常状态A0 镜头焦距设定标准=50 调整范围49-51A1 镜头1：1位置校正标准=50 调整范围42-57 每一数字=4个校正单位A2 反射镜1：1位置校正标准=50 调整范围42-57每一数字=8个校正单位A3 放大缩小长度比率调整标准=50 调整范围42-57每一数字=0。

柯尼卡美能达C250故障代码讲解

柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码项目说明等级C001 LCT 通讯失败 B C0202 纸盒1升降故障即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

【精品】美能达复印机错误代码

引用gfgb8的美能达复印机错误代码C0501解读：定影温度异常低.解决：按“停止”键，开机。

可清除。

另附：美能达复印机维修代码美能达复印机调整代码1:美能达1052拌载体（1080）停止-——0-—-停止——1—-—1—-—8复印机键2:美能达2030—-1054拌载体计数器--停止00——停止—-01——1—-1—-8—-复印机3:美能达2030调暴光计数器-—停止—-00——停止——01-———1-——f-—-3—-F——-5-—4:维修模式1：暴光(F)2:技术（C）C:--40，不给定维修呼叫提示1,给定维修呼叫提示C—-50.保养计数器1，可以进行2，无法进行C—-70，可以复印(无粉）1，禁止复印维修模式:4，保养计数器5，卡纸6，故障计数器7,零件使用期限松下：KX系列功能（菜单）——＃9000-—*550-—启动理光5100传真机功能——61998-—立刻YES—-01YES-—0YES—-功能——清日板——编辑——重启动联想6212设置清零功能键开机*--2864-—01——四灯同时亮——99--退出夏普7370调暴光c—--00---c—-—46-——复印---数字（0～99）1116拌载体C--插入--0—-插入-—25—-复印1116调暴光C--插入--0——插入——46—-复印-—1—-复印—-(0～99) 2030调电压A，C—-插入-—0——插入——44—-复印——2-—复印—-204-—CAB,C-—插入--0--插入--44-—复印--3---—复印--（0~99）--CA美能达3170复印机维修代码检测说明F1:过纸检测，无须预热结束就可以进行，复印机计数装置不工作（按下clear/stop可停止）；F2：充电高压输出调整（工厂设定)，不要调整（运行30秒，或按clear/stop 中断)；F3：手动方式下曝光灯电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）F5：AE传感器基准电压设定，按下复印键开始扫描并点亮曝光灯(运行30秒，或按clear/stop中止）;F6：工厂设定（扫描动作结束）F8·ATDC传感器调整显影装置工作，显影器搅动（运行5分钟，或按clear/stop中断）F9：工厂设定(运行30秒,或按clear/stop停止）调整方式：4-1.调整（1）说明（光学系统的调整）A--0设定镜头焦距（确定镜头焦距的变动值）A——1调整镜头等倍位置（调整镜头原始与等倍位置距离）A——2调整反射镜等被位置（调整反射镜原始位置与等倍位置距离）A--3调整纵向倍率（通过调整扫描速度来调整）A-—4等倍纸头位置调整（在等倍方式调整纸头位置）A-—5放大图象纸头位置调整（在放大方式200%调整像的纸头）4—2.调整（2）说明（调整黑/彩色复印的重叠宽度) B--2调整黑色/彩色重叠部分（黑显影器)（调整彩色—>黑色重叠部分的宽度) B--3调整黑色/彩色重叠部分（彩色显影器）（调整黑色—〉彩色重叠部分的宽度）选择方式:5-1。

美能达复印机维修代码

美能达复印机维修代码2008年10月18日星期六 15:55美能达复印机调整代码1:美能达1052拌载体(1080)停止---0---停止--1---1---8复印机键2:美能达2030--1054 拌载体计数器--停止00--停止--01--1--1--8--复印机3:美能达2030调暴光计数器--停止--00--停止--01----1---f---3--F---5--4: 维修模式1:暴光( F )2:技术( C)C:--4 0,不给定维修呼叫提示1,给定维修呼叫提示C--5 0.保养计数器1,可以进行2,无法进行C--7 0,可以复印( 无粉)1,禁止复印维修模式:4,保养计数器5,卡纸6,故障计数器7,零件使用期限松下:KX系列功能(菜单)--#9000--*550--启动理光5100传真机功能--61998--立刻YES--01 YES--0 YES--功能--清日板--编辑--重启动联想6212设置清零功能键开机*--2864--01--四灯同时亮--99--退出夏普7370调暴光c---00---c---46---复印---数字 (0~99)1116拌载体C--插入--0--插入--25--复印1116调暴光C--插入--0--插入--46--复印--1--复印--(0~99)2030调电压A, C--插入--0--插入--44--复印--2--复印--204--CAB, C--插入--0--插入--44--复印--3----复印--(0~99)--CA美能达3170复印机维修代码检测说明F1：过纸检测，无须预热结束就可以进行，复印机计数装置不工作（按下clear/stop可停止）；F2：充电高压输出调整（工厂设定），不要调整（运行30秒，或按clear/stop 中断）；F3：手动方式下曝光灯电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）F5：AE传感器基准电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）；F6：工厂设定（扫描动作结束）F8 ·ATDC传感器调整显影装置工作，显影器搅动（运行5分钟，或按clear/stop中断）F9：工厂设定（运行30秒，或按clear/stop停止）调整方式：4-1. 调整（1）说明（光学系统的调整）A--0 设定镜头焦距（确定镜头焦距的变动值）A--1 调整镜头等倍位置（调整镜头原始与等倍位置距离）A--2 调整反射镜等被位置（调整反射镜原始位置与等倍位置距离）A--3 调整纵向倍率（通过调整扫描速度来调整）A--4 等倍纸头位置调整（在等倍方式调整纸头位置）A--5 放大图象纸头位置调整（在放大方式200%调整像的纸头）4-2. 调整（2）说明（调整黑/彩色复印的重叠宽度）B--2 调整黑色/彩色重叠部分（黑显影器）（调整彩色—>黑色重叠部分的宽度）B--3 调整黑色/彩色重叠部分（彩色显影器）（调整黑色—>彩色重叠部分的宽度）选择方式：5-1. 选择说明C--0 自动复位（选择是否自动复位功能）C--1 PC 鼓干燥（开机后，选择复印机是否自动进入鼓干燥方式）C--3 尺寸显示（记录选择纸张的尺寸大小）C--4 总计数器（以复印过程计数或以纸张尺寸大小计数）C--6 消除边框（选择是否消除边框）C--7 设定ATDC控制量（设定ATDC达何种量）C--8 设定ATDC控制量（设定ATDC达何种量）C--9 -------（工厂设定）5-2.选择方式及其设定选择代码确定后，可通过如下相关值今昔功能所需要的设定：a）代码NO.C—0（自动复位）0 建立自动复位功能 1 取消自动复位功能*如果设定相关值为“0”：通常，在10分钟内为装纸的情况下，1分钟内就自动复位b）代码NO.C—1（鼓干燥）0 开机后，复印机不能自动进入鼓干燥1 开机后，复印机自动进入鼓干燥方式*如果设定相关值为“1”：复印机在预热完成之后，还要运转3分钟c）代码NO.C—3（尺寸显示）0 不能记录 1 A3 2、3 A3、A4 4 A6d）代码NO.C—4（总计数器）0 按复印过程计数（每复印1张就记录一次） 1 按复印纸尺寸计数（A3记2次，其他记1次）e）代码NO.C—6（消除边框）0 不能消除 1 图象大约3mm边框消除f）代码NO.C—7（ATDC黑色控制量）0 相当于T/C 4.5% 1 相当于T/C 5% 2 相当于T/C 5.5% 3 相当于T/C 6% 4 相当于T/C 6.5% 5 相当于T/C 7% 6 相当于T/C 7.5% 7 相当于T/C 8%f）代码NO.C—8（ATDC彩色控制量）与C—7同故障代码表：C1 负压风机失灵·负压风机应告诉运转，若连续10秒停止不动，边会被检测到C4 曝光灯失灵·曝光灯在接通时却保持断开状态10秒，或应断开时而持续接通10秒，均会检测到C5 预热故障·在主开关接通后60秒内，定影温度达不到100摄氏度·在电源开关接通120秒之内，定影温度到达100摄氏度，热辊温度达不到185摄氏度C6 光学系统失灵·在200毫秒内，SCP没能收到从CPU来的M1B信号·初始程序后11.32秒内，扫描车不在原位，而扫描车原位探测器PC4不能进入低电平·予扫描时，镜头往缩小方向移动后7.38秒，而镜头原位探测器PC5不能进入高电平；或在予扫描后，镜头移动到等倍位置7.38秒，而PC5还不能进入低电平。

柯尼卡美能达C281C221C221S维修代码

柯尼卡美能达C281C221C221S维修代码柯尼卡美能达C281、C221、C221S代码2414
原因：安装⿊⾊新显影器后，没有⾃动清除寿命计数器计数
处理：1.打开/关闭前门或右门。

2.重新安装⿊⾊显影器。

3.检查⿊⾊显影器的连接线。

4.更换前侧中继电路板（FREYB)。

5.更换PRCB板。

柯尼卡美能达C281、C221、C221S代码4501
原因：激光器故障
处理：1.检查激光器连线。

2.更换激光器单元。

3.更换前侧线路板。

4.更换控制板。

柯尼卡美能达C281、C221、C221S代码2253、2254
原因：PC感光⿎马达转动异常
处理：1.检查感光⿎转动是否正常。

2.检查感光⿎马达是否损坏。

3.PRCB板损坏。

柯尼卡美能达C281、C221、C221S代码0202
原因：第⼀纸盒卡纸
处理：1.拉出第⼀纸盒，看是否有纸张卡住升纸电机。

2.第⼀纸盒升纸电机损坏，更换升纸电机。

美能达250_350故障代码

柯尼卡美能达bizhub 250/350 复印机故障代码查询,柯尼卡美能达bizhub 250/350 复印机故障代码查询bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码项目说明等级C001 LCT通讯失败C0202 纸盒1升降故障即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

C0204 纸盒2升降故障C0206 纸盒3升降故障C0208 纸盒4升降故障C0209 LCT升降电机故障C0210 LCT提升鼓掌C0211 手送进纸提升运动故障即使手送进纸拾纸电磁开关（SL3）通电、手送进纸搓纸操作开始后已经过了指定时间，手送进纸提升感应器（PC29）仍未被阴断或导通。

C0212 LCT排出故障BC0213 LCT移位栅故障C0214 LCT移位故障C0215 LCT移位电极故障C0702 手送进纸尺寸检测调整故障进行手送进纸尺寸检测调整时，手送进纸尺寸检测单元的控制值超出规定范围C1080 排纸选购件通讯失败复印机电源打开后，分选选购件的连接状态被改变。

代码项目说明等级C1183 升降电机上升/下降驱动故障BC1190 对齐板1驱动故障C1191 对齐板2驱动故障C11AO 纸张提升驱动故障C11A1 排纸辊压紧/缩回故障C11A2 鞍式排纸辊压紧/缩回故障C11A3 挡板驱动故障C11A4 鞍式排纸电机故障C11A5 鞍式进出导向板电机故障C11A6 鞍式可放置导向板电机驱动故障C11B0 装订单元CD驱动故障C11B2 装订驱动故障C11B5 鞍式装订1驱动故障C11B6 鞍式装订2驱动故障C11C0 打孔轮电机单元故障C11C0 折线电机驱动故障C2211 IU电机故障 IU电机运转经过指定时间后，IU电机销定信号设置仍为H。

IU电机保持停止经过指定时间后，IU电机销定信号设置仍为LC2351 碳粉抽吸风扇电机故障碳粉抽吸风扇电机运转经过指定时间后，碳粉抽吸风扇电机销定信号设置仍为H 碳粉抽吸风扇保持停止经过指定时间后，碳粉抽吸风扇电机销定信号设置仍为LC2431 IU保险丝熔断故障（*1）即使经过预定时间后，保险丝仍未熔断C2557 ATDC感应器故障 IU电机运转，ATDC感应器的扫描值小于7%在IU电机运转时，ATDC感应器的扫描值大于19%C255C ATDC调整故障在功能F8运行的指定时间内，ATDC控制电压调整无法完成。

美能达维修代码

Service Mode（维修模式）一、SERVICE'S CHOICE（技术维修选择）1、SHIPMENT DESTINA TION （市场地区）2、MAINTENANCE COUNTER （保养计数器）3、IU LIFE STOP MODE （IU 寿命终止模式）4、ID ADJUST （ID 调整）5、VG ADJUST （VG 调整）6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRA Y1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRA Y2 TO TRA Y5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYP ASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、A TDC GAIN （A TDC 增益）14、MODEL SETTING （模式设定）三、COUNTER （计数器）1、TOT AL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICA TION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）9、MISFEED COUNTER （卡纸计数器）10、TROUBLE COUNTER （故障计数器）四、DISPLA Y （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、A TDC AUTO ADJUST （A TDC 自动调整）4、PRINT TEST PA TTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大）*）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小）*）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、ADMIN. REGISTRA TION （管理员注册）七、FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXP ANSION1 （放大1）4、EXP ANSION2 （放大2）七、FIXED ZOOM CHANGE（固定缩放修改）八、F ACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、CLEAR DA T A （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICA TION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）8、MISFEED COUNTER （卡纸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、SECURITY （安全性）1、TOT AL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器Service Mode（维修模式）一、SERVICE'S CHOICE（技术维修选择）1、SHIPMENT DESTINA TION （市场地区）2、MAINTENANCE COUNTER （保养计数器）3、IU LIFE STOP MODE （IU 寿命终止模式）4、ID ADJUST （ID 调整）5、VG ADJUST （VG 调整）6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRA Y1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRA Y2 TO TRA Y5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYP ASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、A TDC GAIN （A TDC 增益）14、MODEL SETTING （模式设定）三、COUNTER （计数器）1、TOT AL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICA TION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）9、MISFEED COUNTER （卡纸计数器）10、TROUBLE COUNTER （故障计数器）四、DISPLA Y （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、A TDC AUTO ADJUST （A TDC 自动调整）4、PRINT TEST PA TTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大）*）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小）*）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、ADMIN. REGISTRA TION （管理员注册）七、FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXP ANSION1 （放大1）4、EXP ANSION2 （放大2）七、FIXED ZOOM CHANGE（固定缩放修改）八、F ACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、CLEAR DA T A （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICA TION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）8、MISFEED COUNTER （卡纸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、SECURITY （安全性）1、TOT AL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器。

美能达1052,1054,1085,2050,3000等代码

美能达1052,1054,1085,2050,3000等代码转贴,请关注美能达1054部分内容美能达1054 MINOLTA EP-1054 自诊码及维修代码IOLTA EP—1054 自诊代码C0000 主电机传动故障C0001 主电机传动异常C0010 PC鼓驱动电机动作故障C0011 PC鼓驱动电机动作异常C004C 冷却风机转动故障C004E 电源冷却风机转动异常C0070 加粉电机转动故障C00 71 加粉电机转动异常C0400 暴光灯故障C4100 暴光灯异常C0500 定影器故障C0510 异常低的定影温度C0520 异常高的定影温度C0600 扫描电机故障C0610 镜头电机故障C0620 反光镜电机故障C0 E10 AE传感器电瓶故障C0F30 AIDC墨粉浓度传感器故障进入维修方式STOP 0 0 STOP 0XXX 电气/图象调整手动方式最大暴光量电压调整按STOP 0 0 STOP 0 1 1 3，按等倍键选择灯电压设定方式，按复印键暴光灯亮，用无级变倍键调整灯电压为81V 手动暴光方式最佳暴光设定调整按STOP 0 0 STO P 0 1 1 3 按变倍键改变数值，按增大键，图象变浅，按减小键，图象变深自动方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 5 按复印键，机器进行自动调整ATDC 传感器调整按STOP 0 0 STOP 0 1 1 8 按复印键，机器进行自动调整前沿定位调整〈等倍〉按STOP 0 0 STOP 0 1 按STOP按复印键，按4按复印键，按C键用数字键输入新值按复印键前沿定位调整〈放大〉200% 按STOP 0 0 STOP 0 1 按STOP按复印键，按两次1键按复印键，按C键输入新值按复印键图象前端消边宽度调整按STOP 0 0 STOP 0 1 按STOP按复印键，按1.2和复印键，按C键输入新值按复印键出厂设置参数STOP 00 STOP 0 1 STOP START 按数字键输入代码0-13，START按C键清除旧数据，按数字键输入新数据，按S TART键存储，按还原键2次返回正常状态A0 镜头焦距设定标准=50 调整范围49-51 A1 镜头1：1位置校正标准=50 调整范围42-57 每一数字=4个校正单位A2 反射镜1：1位置校正标准=50 调整范围42-57每一数字=8个校正单位A3 放大缩小长度比率调整标准=50 调整范围42-57每一数字=0。

美能达系列复印机代码

检测代码一览表Di251/351,软开关设置故障牝码±3170,4230,挈修桃戒一捷求嫩佚遗择1054籍帯曲式一制试卡纸计数器 1 手动送纸JO 5 退出 J3 2 复印机纸张搓起/传送 JO 6 分页J 3 搓起/传送 J1 7ADFJA--JE4 分离J2零件/消耗品使用期限计数器 10541 IU IU 计数器 4 CB 清洁刮板计数器2 PC PC 感光鼓计数器5FU定影器计数器3 ST显影器计数器故障计数器顺序故障代码内容顺序故障代码内容1 000 主驱动马达故障18F10 AE 感应器故障 2 010 PC 驱动马达故障19 F30 ADTC 感应器故障3 04C 冷却风扇马达故障 20 F79 空纸感应器故障4 070 碳粉补充马达故障 21 FE1 原稿尺寸探测感应器故障5 400 曝光灯故障22 b10 分页器夹纸器移动故障 6 500 预热期间定影温度异常低 23 b30 分页器对齐马达故障 7 510 :预热后定影温度异常低 24 b50 分页器装订器故障 8 520 定影温度异常高 25 b60 分页器盘移动机构故障 9 600 扫描器驱动系统故障 26 d00 双面器导板故障 10 610 镜头驱动系统故障 27 d20 双面器进口门开关失效 11 620 反光驱动系统故障 28 d50 双面驱动马达故障 12 900 第一纸盒故障 29 E1 启动器充电失效13 950 第二纸盒故障 30 E2 ATDC 自动调整/IU 保险丝烧断失效14 990 供纸台主盘故障 31 Ar1 复印机监视器15 998 供纸台移动盘故障 32 Ar2 ADF 监视器16 99E供纸台33Ar3分页器监视器A0 镜头焦距调整A5 缩小对位调整 49 505130 ...... 50 ...... 70 短焦距（--）标准焦距（0）长焦距什）5.6mm （更小偏差） ± 0mm +5.6 （更大偏差）A1 镜头等倍位置校正 A6书本B 扫描对位调整 42 ...... 50 (57)30 ...... 50 (70)+26级（缩小方向）……+58级……+86级（放大方向） --5.6mm （更小偏差） . ±0mm ... +5.6 （更大偏差）A2 反光镜等倍位置校正A11放大对位调整42 ...... 50 ...... 57 30 ...... 50 ...... 70 +46级（缩小方向）……+110级……+166级（放大方向） --5.6mm （更小偏差） . ±0mm ... +5.6 （更大偏差） A3长度方向变焦比率校正A12前边缘消除宽度调整「42 ...... 50 (58)42 ...... 50 (58)--3.2%（缩小方向）……± 0%……+3.2% （放大方向）--7.5mm （更小宽度） ± 0mm .. +75 （更大宽度）A4等倍对位校正A13后边缘消除宽度调整30 ...... 50 (70)40 ...... 50 (60)-5.6mm （更小偏差） .. ± 0mm ..... +5.6mm-7.5mm （更小的宽度）……机型:1054F5 AE 感应器自动调整基准电压）亠 1054, 3170, 4230［扫描器/边缘消除灯运行检查1054,D0预热时间D6显示测试D1 第一次复印时间D7 感应器检查D2多张复印时间机型：4230;PWB —H 板维修人员选择方式维修员程序开关4230。

美能达维修代码

C0510 定影故障（定影温度异常低）
C0511 定影故障（定影温度异常低2）
C0520 定影故障（定影温度异常高）
C0521 定影故障（定影温度异常高2）
C0650 扫描器原位感应器故障?。关闭电源开关，再开启
C1468 EEPROM 故障
EEPROM 出错
? 数据无法写入EEPROM。
? 保存在EEPROM 中的数据出错。
C14A3 IR 荧光灯故障
扫描器的曝光灯(LA2) 无法打开。
? 在遮光和二次遮光过程中，曝光灯的强度为预定值或更小的值。
故障代码复原
代码说明步骤
C0070 主加粉马达故障
? 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
? 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续
2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常
? 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C1200 ASIC/ 内存故障
ASIC/ 内存（图像及控制）故障
? 控制电路板(PWB-C/C) 的SRAM 出现读或写错误。C1300 棱镜马达故障启动故障
? 在棱镜马达开始转动1 秒后规定的时间内，未检测到低电平棱镜马达(M2) 锁定信号。
锁定信号出错：检测到第一锁定信号后不稳定。
? 在检测到第一低电平棱镜马达(M2) 锁定信号（第一锁定）后1 秒内，未检测到下一个低电平棱镜马达锁定信号。
锁定信号出错：锁定信号超时
? 虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2) 锁定信号。错误的锁定信号
