40Kg电控柜说明书
控制柜说明书(
控制柜使用说明书通电：通过双电源控制器旋钮操作通电时必须拔下手动扳手，正常自动使用时手动扳手不应装上。
通过手动扳手通电时应先把旋钮选择手动位置，再安装上手动扳手开关电源，选择旋钮位置时手动扳手不能在开关上。
控制柜分手动，自动，远程3种控制方式。
手动时冷却塔的操作：1、运行每台冷却塔前应先检查冷却塔基本情况。
2、手动-自动-远程开关在手动状态，急停开关在复位状态。
3、通过启、停按钮控制风机、喷淋泵启停。
自动时冷却塔的操作：1、根据工艺要求设置好温度参数（参照参数设置）2、手动-自动 -远程开关在自动状态，急停开关在复位状态。
冷却塔在自动状态时，PLC会根据设定温度以及运行时间自动启停风机和喷淋泵。
远程冷却塔的操作：1、手动-自动 -远程开关在远程状态，急停开关在复位状态。
2、通过控制室远程控制冷却塔风机和喷淋泵启停。
电加热器：自动控制由温度开关设定值自行控制（参照温度开关设置）．手动控制直接启动．冷却塔的开关按钮有4组，分别对应4台冷却控制。
1、主菜单系统进入主画面，用户可根据需求进入相应的画面，包括：运行状态，电加热运行状态，报警查询，温度趋势图，参数设置，操作说明。
主菜单设有报警显示，当有报警存在时，此报警会出现，并显示当前报警，报警消除后报警会自动消失。
2、冷却塔运行状态显示当前冷却塔运行状态，风机、喷淋泵状态，以及温度、流量值。
3、电加热器运行状态4、温度趋势图5、报警查询显示报警时间、事件。
确认故障解除的可清除报警。
6、参数设置参数设置是设置自动运行时冷却水的控制温度，应根据工艺要求设置相应参数。
还可根据需要设置正常模式和冬季模式，冬季模式时冷却塔喷淋泵不启动。
假设：出水温度设定为25.0℃，温度回差设定为1℃，检测时间设置为60S。
在自动状态下，当温度达到25.0℃，系统开始启动，通过风机和喷淋泵把温度控制在25.0℃以下，当温度降低到24.0℃以下，冷却系统停止运行。
控制箱使用说明书
控制箱使用说明书一、产品概述控制箱是一种用于控制电气设备的装置，它能够通过控制电源、信号和反馈等接口，实现对设备的启动、停止和调节等操作。
本使用说明书将详细介绍控制箱的使用方法、注意事项和维护保养等内容，以确保用户正确、安全、有效地使用该产品。
二、使用方法1. 控制箱的接线在将控制箱接入电源之前，请务必确保电源已经断开，并按照以下步骤进行接线操作：- 将电源线连接至控制箱的电源输入接口，并紧固连接螺丝；- 将设备的各个外部接口与控制箱的对应接口连接，并确保连接牢固；- 将控制箱的地线接口与设备的地线连接。
2. 控制箱的操作在控制箱接线完成后，根据设备的需求，进行以下操作：- 通过控制箱上的启动按钮或开关，启动设备；- 通过控制箱上的停止按钮或开关，停止设备；- 通过控制箱上的调节旋钮，调节设备的运行速度、温度等参数。
3. 控制箱的显示与反馈控制箱通常配备显示屏，用于显示设备的运行状态、故障信息等，用户可以根据显示屏上的提示进行操作。
同时，控制箱还提供反馈接口，可以通过外部显示设备或报警装置来观察设备的运行情况。
三、注意事项1. 注意接线安全在进行接线操作时，请务必确保所有接线都是在断电的情况下进行，并使用符合国家标准的电线和插座，以确保接线的安全可靠。
2. 注意运行环境控制箱应放置在干燥、通风的位置，避免暴露在高温、潮湿、腐蚀性气体或尘土较多的环境中。
同时，请确保控制箱周围没有任何遮挡物，以保证散热良好。
3. 注意操作规范在使用控制箱时，请按照说明书上的操作步骤进行，不得随意操作或使用不当的设备接口。
如果遇到不清楚的操作，应及时联系专业人员进行咨询或维修。
4. 注意维护保养定期检查控制箱的连接线路是否松动，清洁控制箱的外壳，确保控制箱的正常运行。
如发现任何故障或异常情况，请及时联系售后服务人员进行检修或更换零部件。
四、维修与保修如果在使用控制箱过程中遇到任何问题，或发现控制箱无法正常工作，应立即停止使用，并及时联系售后服务人员进行检修。
自动控制柜安装使用说明书
自动控制柜安装使用说明书第一章产品概述1.1 产品说明自动控制柜是一种用于控制和监测电气设备的装置。
它采用先进的自动化技术，可以实现对电气设备的合理控制和高效运行。
本产品适用于各类工业生产设备、商业建筑物和住宅楼宇等场所，具有安装方便、使用简单等特点。
1.2 产品特点- 可实现对电气设备的自动化控制和监测；- 支持多种类型的电气设备；- 具有可靠的安全保护功能；- 易于安装和维护。
第二章安装前注意事项2.1 安装环境选择请确保安装环境干燥、通风良好，并避免阳光直射、高温或潮湿环境。
避免将自动控制柜安装在易燃、易爆等特殊环境中。
2.2 安装位置选择选择安装位置时，请确保离其他电气设备、电源线路和易燃易爆物品的距离符合相关规定。
同时，安装位置应平整、稳定，便于日常操作和维护。
2.3 供电要求自动控制柜应连接到稳定可靠的电源上，供电电压应符合产品标识上的要求。
请将电源线路接地良好，避免出现电击或漏电危险。
第三章安装步骤3.1 检查配件完整性在安装之前，请仔细检查配件包是否完整。
若有配件缺失或损坏，请及时联系售后服务人员。
3.2 拆卸包装打开产品包装箱，并逐一取出产品和配件。
3.3 安装底座根据安装需要，将底座固定在安装位置上。
确保底座平稳固定，不松动。
3.4 安装自动控制柜将自动控制柜安装在底座上，并按照安装孔的位置使用螺丝固定。
确保自动控制柜与底座紧密连接。
3.5 连接电源线路根据产品标识上的电源要求，正确连接电源线路。
请确保接线正确、接触可靠，并检查线路是否有漏电现象。
第四章使用说明4.1 供电接通在接通电源之前，请确保自动控制柜的开关处于关闭状态。
接通电源后，请等待片刻，直到自动控制柜启动完成。
4.2 参数设置根据实际需求，可以通过按键或面板上的控制按钮进行相关参数的设置。
请按照产品说明书中的操作指南进行设置。
4.3 故障排除如果在使用过程中出现故障，请先检查是否操作正确。
若仍无法解决问题，请及时联系售后服务人员或发送故障报告。
电气控制柜使用说明书
电气控制柜使用说明书在进行电气控制柜的安装、运转、保养、检修之前，请务必熟读此说明书和其他相关资料，并正确使用。
如果在使用过程中出现不正常情况，敬请及时和相关技术人员联系。
请在熟练掌握有关控制柜说明书之后再进行安装使用。
检修或长时间不用时，必须将电气控制柜内的空气开关及前级电源断开，以保护人身和设备安全。
一、使用环境的要求●使用电压：360V A C 420V A C．并能在油泵和振动电机同时起动时电压降辐小于5%●相对温度：≤80%●温度：-20℃～50℃●控制柜（包括机械设备上的所有电器）应安装在防雨、防尘的厂房内。
二、开机准备首先送上三相电源，交流电压表指示正常后，再打开急停按钮，触摸屏应显示主画面，点触主画面“”，进入功能选择画面，点触“状态显示”，进入状态显示画面以便观察设备准备情况。
1．油泵:在操作面板上按下“油泵启动”按钮，起动油泵，再按下“油泵停止”按钮停止油泵，试验油泵电机的运行情况。
2．接板、搅拌、下振、2次分料以及玛垛升降和玛垛进退电机：在操作面板和触摸屏的手动操作画面上分别按住相应电机的按钮启动相应电机，运行正常再松开按钮相应动作停止，实验这七个电机的运行情况。
“功能选择”画面和“状态显示”画面如下：三、手动操作１. 将“手/自动”转换开关转到“手动”位置进入控制状态。
２. 在操作面板中，启动油泵电机。
３. 在触摸屏操作画面中，点触“手动操作”。
进入画面：在该画面中点触相应按钮即可得到相应的效果。
有光电感应开关部分的操作控制：1)升压头:升冲头的前提条件是冲头不在上限位(冲头上限位感应开关不亮,其它相同),否则无法操作。
点触“压头升”，压头升阀与溢流阀灯亮，压头上升。
到上限位（感应开关灯亮，其它相同）自动停止。
2)降压头：降压头的前提条件是料车在后限位、压头不在下限位。
点触“压头降”，压头降阀与溢流阀灯亮，压头下降到下限位自动停止。
3)升模箱：升模箱的前提条件是料车在后限位、模箱不在上限位，点触“模箱升”，模箱升阀与溢流阀灯亮，模箱上升到上限位自动停止。

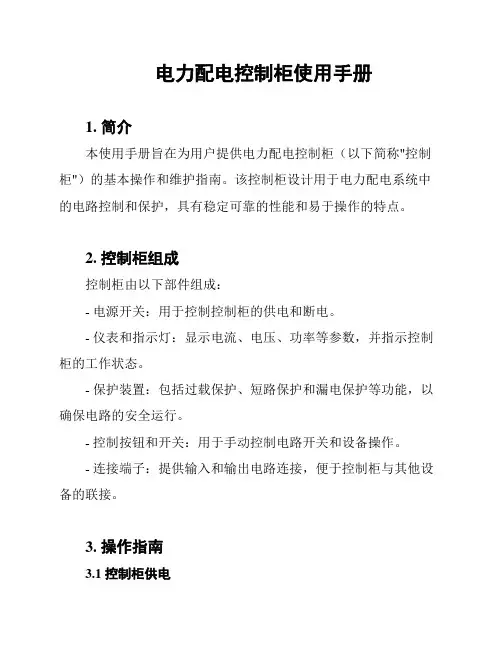

电力配电控制柜使用手册
电力配电控制柜使用手册1. 简介本使用手册旨在为用户提供电力配电控制柜（以下简称"控制柜"）的基本操作和维护指南。
该控制柜设计用于电力配电系统中的电路控制和保护，具有稳定可靠的性能和易于操作的特点。
2. 控制柜组成控制柜由以下部件组成：- 电源开关：用于控制控制柜的供电和断电。
- 仪表和指示灯：显示电流、电压、功率等参数，并指示控制柜的工作状态。
- 保护装置：包括过载保护、短路保护和漏电保护等功能，以确保电路的安全运行。
- 控制按钮和开关：用于手动控制电路开关和设备操作。
- 连接端子：提供输入和输出电路连接，便于控制柜与其他设备的联接。
3. 操作指南3.1 控制柜供电1. 确保控制柜的电源开关处于关闭状态。
2. 将控制柜的电源插头插入电源插座。
3. 打开控制柜的电源开关，使其接通电源。
3.2 设备操作1. 通过仪表和指示灯观察电流、电压、功率等参数，确保电路正常工作。
2. 如需手动控制电路开关，请按下相应的控制按钮或开关。
3. 在操作结束后，确保将电路开关复位，并关闭控制柜的电源开关。
3.3 故障处理1. 如发现电路过载、短路或漏电等故障，请立即切断控制柜的电源开关，并检查故障原因。
2. 根据故障原因采取相应的处理措施，修复故障并恢复正常操作。
4. 维护保养1. 定期清洁控制柜的外壳，并确保通风口畅通。
2. 定期检查电源插头和插座，确保接触良好且无松动现象。
3. 定期检查仪表和指示灯的工作状态，如有异常及时更换或修理。
4. 定期检查保护装置的功能，如有损坏或失效应及时更换。
5. 安全注意事项- 在使用控制柜过程中，应遵守相关的安全操作规程。
- 禁止将控制柜安装在易燃、易爆或潮湿的环境中。
- 禁止非专业人员私自拆卸或修改控制柜内部组件。
- 发现控制柜存在严重故障应及时联系售后服务人员进行修复。
以上为电力配电控制柜的使用手册，如有任何疑问或需要进一步了解，请与我们联系。
控制柜说明书
On On On On Off On Off Off 滞后 30 度
功放板
功放板给 6 路/12 路触发脉冲起功率放大作用。
小技巧
功放板维护简单，有以下两种方法判断其好坏： 一、目测筛选，检查 PCB 板及元器件是否有烧糊现 象以及小型熔断器的保险丝是否断开；二、用万用 表测二极管、电阻、熔断器是否完好。
0度
On On On On On On On Off 超前 30 度
On On On On On On Off On 超前 60 度
On On On On On On Off Off 超前 90 度
On On On On On Off On On 超前 120 度
On On On On On Off On Off 超前 150 度
中的三个芯片均对模拟量 输入信号进行运算放大，进行 模拟量数据处理。
芯片相对位置 左 中 右
对应控制器底板模拟量输入接口 （WT，ND1） （IK，ND1） （OT，ND1） （WP，ND1） （UD，ND1） （ID，ND1）
中的两个芯片功能均为通讯接口，上面芯片为 COM1，下面芯片为 COM2。
1
三、 外形及各部件功能
外形及尺寸 控制柜采用全封闭柜体结构，控
制柜的外形尺寸为（宽×深×高）： 800mm×600mm×2000mm。该柜为标准 柜型，少量柜体以实际使用为准。前 门带大视角深色玻璃观察窗，前后门 可开，底部进出电缆（有防尘海绵）。
控制柜
安装 控制柜的固定一般采用焊接方式，多台柜体摆成一排焊接于地脚槽钢上或直接
控制器原理
6
控制器底板
控制柜
控制器底板出线端子功能及信号性质表见下——
序 底板端 号 子号
控制柜说明书
控制柜使用说明变频器操作请参照变频器使用手册在慢车调试前，应具备以下条件：1．控制柜◇控制柜具备软件条件（至少具有慢车程序）◇主回路电源接通，并检测电源电压正常、绝缘测试正常◇控制柜与电机已严格接地，零地分开◇抱闸电路接好※：具备以下信号条件慢车可以运行：（1）．安全回路通；（2）．门锁回路通；（3）．上、下极限通；（4）．上、下限位通；（5）．检修回路正常；（6）．安全触板信号通；（7）．开门限位通，关门限位断（门完全关好）；（8）．超载信号断；（9）．开环运行可以不安编码器，只有闭环运行时必须正确安装好旋转编码器；（10）．抱闸开关信号通；2．机械条件◇检查曳引机位置及抱闸是否正常，有无卡阻或磨擦现象◇手动盘车，检查轿厢运行时有无卡阻现象及碰撞◇钢丝绳张紧力一致◇导轨、导靴校验合格3．安装旋转编码器（1）编码器为精密电子器件，严禁撞击/敲打/坠落等损害；（2）对轴式编码器的安装：◇使用软性连轴器；◇保持良好同心度；◇对有较大轴向窜动的电机不适合使用。
（3）套轴式编码器的安装：◇选择轴径匹配的编码器（滑动配合）；◇将安装轴用砂纸打磨光滑，将编码器轻轻推入◇固定编码器的安装片在电机轴端，以消除径向摆动为准。
（4）编码器的安装质量将直接影响运行效果，是电机噪声和运行舒适感的直接因素。
调试步骤：1．确认“慢车调试条件”均已得到满足2．机房操作A.控制柜通电（380V，3Φ）观察有无异常现象，观察相序继电器指示灯；B.接通控制电源开关，观察层显，变频器，控制器指示；C.将检修开关置于检修侧；D.确认轿厢位置；E.确认编码器是否连接；F.设置电机参数；说明：（1）铭牌额定电流设置时，以能正常行车无异常振动噪声为准，有些铭牌数值不是完全准确。
（2）电机额定速度按铭牌，若为1000或1500RPM，则该值为同步转速而非额定转速，请与厂家核实），必须小于此值。
1500RPM，必须小于此值。
注意：千万不能将额定转速设为1000或1500RPM按慢上或慢下按钮，确认电机转向：若转向相反，则更改变频器参数或调换动力线相序若出现抖动并保护，需将编码器A、B相对调或更改变频器的A、B相序。
电控柜操作说明书
燃气（油）相变炉电控柜使用说明书《用户使用手册》SurConduct如有疑问请与相变炉制造商联系制造商：宁夏三新真空锅炉制造有限公司地址：宁夏银川高新区六号路三新技术中心大楼 邮编：750002联系电话：************前言温馨提示：尊敬的用户您好!本控制柜采用的电脑控制器是吸收消化国内外先进控制技术，采用新一代高速微型单片机控制，适应燃气（油）相变炉的工作特性，专为燃气（油）相变炉设计开发的全自动控制器，具有系统稳定可靠、自动化程度高、状态显示直观、操作简便等特点。
控制系统是设备运行的神经中枢，正确操作控制系统，对确保相变炉安全高效运行发挥着十分重要的作用。
务必请用户在使用本控制器前，仔细阅读说明书，并严格遵照说明书的要求使用控制器，供货方不承担因违反本说明书的要求所导致的后果。
本控制器作为相变炉的重要组成部分，务必请用户在使用本控制器前，仔细阅读《相变炉安装使用说明书》"重要提示"，其"特别声明"的全部条款适合于本控制器。
本控制器为精密电子设备，特别提示用户注意如下事项：1. 本控制器在运输、存放、移动过程中，要轻拿轻放，防水、防晒、防潮，以免造成损坏；2. 本控制器内没有用户可自行维修的部件，若出现故障请与供货方联系，用户不得擅自打开保护罩，以防电击或人为损坏；3. 本控制器输入输出端子接线必须严格按产品出厂接线端子图和控制板接口图进行，否则将无法正常工作，甚至会导致设备损毁或人身伤害；4. 本控制器自发货之日起一年内，如因质量问题而发生损坏或不能正常使用时，本公司负责维修或更换。
到货验收及安装（一）开箱检查1.依据装箱清单清点备品、备件是否齐全；2.确认控制器包装完好、无受潮迹象；3.确认电气元件无机械损伤；4.检查各个接线端子无松动；5.依据供货方提供的接线图核实接线正确。
(二) 控制系统安装1.安装准备根据图纸、安装要求，备好穿线管、安装工具及型号规格符合要求的电线电缆。
电控箱使用说明(稻谷书店)
ISO9002国际质量体系认证企业
国家二级计量检测体系确认企业
使用说明书
安徽铜都流体科技股份有限公司
An hui Tong du Valve Co.,Ltd
普通开关型电控箱使用说明
普通开关型电控箱用于控制阀门的开启和关闭，可用于现场（就地）控制和远方集中控制（远程）；按照箱体外形分挂壁式和落地式，落地式采用理论任意高度的立柱支架式或框架式；
一，基本技术数据：
①电源：380V AC 50HZ 三相四线制
②工作环境：
⑴环境温度：-20℃~160℃
⑵相对湿度：≤85%（20℃）
⑶周围不含强腐蚀性、易燃易爆介质及导电尘埃
二，工作原理
控制箱电气工作原理：线路图有主电路、控制电路和显示电路等组成，，其主要元器件均按装在电控箱内；
三，安装和调试
①将与电装匹配的控制箱固定在墙壁上或支架上；
②对照控制箱电气原理图（一般随箱插在控制面板后）和端子接线图，
用电缆按对应的线号把控制箱和电动装置的端子连接起来，做好接
地；
③把三相电源分别接到控制箱的相对应的端子上；
④在阀门处于中间位置时，按“开阀”或“关阀”按钮，检查阀门的。
电控柜操作使用说明书 Microsoft Word 文档
电控柜操作使用说明书电控柜的操作一定要结合机组的整体操作来进行，参看机组基本操作框图。
第一次运行操作时一定要有专业技术人员先进行电器柜的电器检查。
（结合电控柜电器图纸）。
检查：一检查电控柜的电源线、负荷线、信号线、控制线、接地线等接线是否与图纸一致。
二检查三相总电源是否送入电控柜。
三控制操作检查：1，合上总空开，扳转面板上的电压转换开关，观察电压表，三相电压是否平衡（360V～400V）、缺相。
2，合上风扇开关（当柜内温度高于40℃时）。
(柜内从后数第一个单极开关)此时观察柜内风扇是否转动。
3，合上控制回路的单极空开观察面板上红色电源指示灯是否亮。
4，合上各个开关电源及控制变压器的单极开关。
5，分别试验每个支回路的启停。
1）将循环泵手动/自动三位旋钮扳到手动（如果循环泵有手动/自动转换），按循环泵启动按钮，观察面板上第一个绿色启动灯是否亮，及相对应的运行指示灯是否亮。
20秒钟后再按循环泵停止按钮，观察循环泵手动回路动作切换是否正常。
2）将补水泵手动/自动三位旋钮扳到手动，过几秒钟再板到停止位置，观察补水泵手动回路动作是否正常及对应的运行指示灯是否亮。
3）将补水泵手动/自动三位旋钮板到自动，过几秒钟再板到停止位置，观察补水泵自动回路动作是否正常及对应的运行指示灯是否亮。
6，合上每个支回路空开，由专业技术人员按照变频器说明书和电机铭牌输入变频器参数，按照温度控制器说明书输入温度控制器参数（如果有），按照给水控制器说明书输入给水控制器参数及设定二次网工作压力值，或用PLC控制器操作面板设定二次网工作压力值。
7，先进行循环泵及补水泵电机的盘泵工作，手动转动自如。
在确保水箱、机组管道有水的情况下，试验每个回路水泵的正反转（按水泵上的转向方向箭头判断）。
8，在试验水泵正反转时，先试工频正反转，如果反转将电机负荷线任倒两相，再试变频正反转，如果反转将变频器输出线任倒两相。
正常工作操作：结合机组操作框图1）将一路补水泵手动/自动三位旋钮板到手动，手动给机组及系统补水，随时观察二次回水压力，达到系统工作压力后，将补水泵手动/自动三位旋钮版到中间位置，再扳到自动位置，补水泵根据二次网回水压力设定值自动给系统补水。
电控箱使用说明
电控箱使用说明电控箱使用说明1.简介本文档是关于电控箱的使用说明，介绍了电控箱的组成部分、使用前的准备工作以及正常使用流程。
2.组成部分电控箱主要由以下几个部分组成：a) 控制面板：包含操作按钮和显示屏，用于设置参数和监控设备状态。
b) 电源模块：提供电源供电。
c) 输入模块：用于接收外部传感器信号。
d) 输出模块：用于控制外部执行器的动作。
e) 通讯模块：用于与其他设备进行通讯。
f) 保护装置：用于保护电控箱及其内部设备。
3.使用前的准备工作在开始使用电控箱之前，需要进行以下准备工作：a) 检查电源：确保电控箱有可靠的电源供应。
b) 连接外部设备：根据需要，将外部传感器和执行器连接到相应的模块。
c) 设置参数：根据实际情况，设置电控箱的各项参数。
4.正常使用流程a) 开机：按下电源按钮，等待电控箱启动成功。
b) 参数设置：根据需要，使用控制面板上的操作按钮设置各项参数。
c) 监控设备状态：通过显示屏上的信息，实时监控设备的状态。
d) 执行操作：根据设备状态和需求，使用控制面板上的按钮控制外部执行器的动作。
e) 系统维护：定期检查电控箱各部件的工作状态，及时进行保养和维修。
5.附件本文档所涉及的附件包括：a) 电控箱外观图b) 控制面板操作指南c) 参数设置表格6.法律名词及注释a) 电控箱：指用于控制和管理电气设备的设备。
b) 外部传感器：指监测外界环境参数，并将其转化为电信号的设备。
c) 执行器：指根据输入信号来进行相应操作的设备。
d) 通讯模块：指用于实现设备之间的数据传输和信息交互的部件。
e) 保护装置：指用于保护设备免受损坏的装置，如过载保护、短路保护等。
电控柜操作说明书
燃气（油）相变炉电控柜使用说明书《用户使用手册》SurConduct如有疑问请与相变炉制造商联系制造商：宁夏三新真空锅炉制造有限公司地址：宁夏银川高新区六号路三新技术中心大楼 邮编：750002联系电话：************前言温馨提示：尊敬的用户您好!本控制柜采用的电脑控制器是吸收消化国内外先进控制技术，采用新一代高速微型单片机控制，适应燃气（油）相变炉的工作特性，专为燃气（油）相变炉设计开发的全自动控制器，具有系统稳定可靠、自动化程度高、状态显示直观、操作简便等特点。
控制系统是设备运行的神经中枢，正确操作控制系统，对确保相变炉安全高效运行发挥着十分重要的作用。
务必请用户在使用本控制器前，仔细阅读说明书，并严格遵照说明书的要求使用控制器，供货方不承担因违反本说明书的要求所导致的后果。
本控制器作为相变炉的重要组成部分，务必请用户在使用本控制器前，仔细阅读《相变炉安装使用说明书》"重要提示"，其"特别声明"的全部条款适合于本控制器。
本控制器为精密电子设备，特别提示用户注意如下事项：1. 本控制器在运输、存放、移动过程中，要轻拿轻放，防水、防晒、防潮，以免造成损坏；2. 本控制器内没有用户可自行维修的部件，若出现故障请与供货方联系，用户不得擅自打开保护罩，以防电击或人为损坏；3. 本控制器输入输出端子接线必须严格按产品出厂接线端子图和控制板接口图进行，否则将无法正常工作，甚至会导致设备损毁或人身伤害；4. 本控制器自发货之日起一年内，如因质量问题而发生损坏或不能正常使用时，本公司负责维修或更换。
到货验收及安装（一）开箱检查1.依据装箱清单清点备品、备件是否齐全；2.确认控制器包装完好、无受潮迹象；3.确认电气元件无机械损伤；4.检查各个接线端子无松动；5.依据供货方提供的接线图核实接线正确。
(二) 控制系统安装1.安装准备根据图纸、安装要求，备好穿线管、安装工具及型号规格符合要求的电线电缆。
电气控制柜使用说明书
1概述ZSXZB-1.1/1型电气控制柜作为泵式中压细水雾灭火系统的控制单元，它能控制一台往复泵的启停及一个旁通阀和一个进水阀的开启和关闭。
具有水位监测和自动补水功能，具有手动、自动两种控制方式：在自动方式下，可接收火灾报警控制器或操作人员的灭火指令，自动启动泵组，对保护区实施灭火。
2控制柜组成、基本功能及工作原理 2.1控制柜外形和安装尺寸图手动/自动 启 动停 止电源指示进水阀水位故障旁通阀过载指示电流指示电压指示运行指示2.2控制柜面板布置图2.3基本功能及工作原理 2.3.1自动启动功能2.3.1.1将控制柜上的选择开关打置于“自动”位置，此时本控制柜处于自动控制方式。
2.3.1.2接收外部自控开关信号（无源干接点闭合），即可打开泵组。
2.3.1.3接收外部自控开关信号（无源干接点断开），即可关闭泵组。
2.3.1.4在启动泵组和关闭泵组的同时有开启旁通阀信号，6秒后自动关闭。
2.3.2手动启动功能2.3.2.1将控制柜面板上的选择开关置于“手动”位置，此时本控制柜处于手动控制方式。
2.3.2.2按下面板启动按钮，即可打开相应泵组。
2.3.2.3按下面板停止按钮，即可关闭相应泵组。
2.3.2.4在启动泵组和关闭泵组的同时有开启旁通阀信号，6秒后自动关闭。
2.3.3液位报警及自动补水功能当水位低时，控制柜面板上的液位低报警蜂鸣器响，同时自动打开进水电磁阀，当水位高时，控制柜能自动关闭进水电磁阀，当水位超低时，控制柜能自动关闭泵组。
警告！在进行泵组维修时，应断开控制柜内的断路器QM ， 3主要技术参数3.1环境温度： 0℃—+50℃;3.2 相对湿度：≤95% （40℃±2℃ ）; 3.3电源： AC380V/50Hz ,功率1.1kW; 3.4控制方式：自动、手动;3.5形尺寸：宽×高×深=420×600×180 3.6负载：泵电机：AC380V/50Hz ,功率1.1kW旁通阀、进水电磁阀均为：DC24V/36W3.8自动控制输入信号：自动控制无源干接点信号，闭合启动，断开停止。
电控柜操作规程
电控柜操作规程控制柜内部设有漏电、过流、短路保护电路。
具有载荷超重自动断电、声光显示报警的功能。
操作过程简单明了，易学好懂。
1、技术参数:无线遥控距离：开阔地：250米、复杂环境：100米控制柜进线电源：380V+零+接地保护三相五线制控制柜输出总功率: 8KW单路输出功率: 800W负载短路保护电流: 40A负载过流保护电流: 25A漏电保护电流: 30MA载荷超重断电保护: 4T2、安装调试及运行:连接好控制柜与电葫芦的控制线.按常规逐个预紧好提升架的各个提升点后.就可以进行提升架的整体提升与下降操作.在架体运行中,如有障碍物影响架体正常运行,这时该提升点荷载会迅速增大,相应的电动设备的电流会急剧上升, 热继过载装置会自动切短电源,架体停止运行,并发出声光报警信号.提示工作人员排除障碍. 障碍排除后,可按下控制柜上的“复位报警解除”按扭，如不能复位，打开柜门，按下热继电器复位按钮，继续架体运行. 如障碍未排除,报警无法解除, “智能控制柜”将自动拒绝操作架体运行的任何指令.3、遥控操作：打开荷载保护开关的同时，遥控装置进入待机状态。
遥控手柄配有主机一个，分机若干个。
主机由控制柜操作人员持有，主机可遥控架体的提升、停止、下降。
分机只能遥控停止。
分机由多个观察看点人员分别持有。
如观察看点人员发现自己所观察的范围内有异常情况，可按下遥控手柄上的停止按键，终止架体运行，并及时向控制柜操作人员报告情况。
在遥控停止状态下，手动操作控制柜的提升或下降将无效。
需按下控制柜面板左上角的“复位报警解除”按扭方可进行手动操作。
4、注意事项：在架体运行过程中,如果发生意外事故,应迅速拍击控制柜面板上的“急停”按扭,中断控制电源,停止架体运行.待事故排除后,再将“急停”按扭右旋,使其复位弹起,接通控制电源,恢复正常操作.操作人员必须安照规范操作，否则，控制柜会进入锁定状态，即无法进行工作。
5、智能特点:控制柜“控制面板”设有危险性误操作互锁保护电路.对非法运行将不予支持.。
KGS1高压开关柜使用说明书(进线)
KGS1矿用一般型手车式高压真空开关柜使用说明书进线OXD.463.001无锡市新一代电力电器有限公司2001年5月1 概述1.1 适用范围KGS1矿用一般型手车式高压真空开关柜（以下简称开关柜）适用于煤矿井下无瓦斯、煤尘爆炸危险场所，对额定电压为6(7.2)kV或10(12)kV，额定电流至630A或1250A的三相交流高压供电系统中作为电能的接受和分配，电机及其它电气设备的起动、控制和保护的开关设备。
本开关柜同样适用于高层建筑、大型仓库、厂矿、港口、冶金、化工、油田及煤矿地面变电所、洗煤厂等配电系统。
2 正常工作条件a）海拔高度不超过2500m；b）环境温度为-5℃~40℃；c）周围空气相对湿度不大于95%（在25℃时）；d）在没有火灾、爆炸危险、严重污秽、化学腐蚀和剧烈震动的场所；e）允许在-30℃时储运。
3 型号含义4 技术参数4.1 开关柜的基本参数见表14.3 LZJC-10G型电流互感器技术参数见表35 产品结构及特点5.1 开关柜的外形及安装尺寸见图1。
5.2 产品结构5.2.1 开关柜的柜体、门及盖板均采用优质薄钢板冷弯成型、表面喷塑或烤漆。
门、盖板与柜体之间用专门制作的密封条密封，外壳防护等级为IP54，符合GB12173《矿用一般型电气设备》标准的规定。
5.2.2 开关柜柜体中间用隔板将柜体分为手车室、电缆室和母线室。
手车室装有手车、高压插座、触头盒、旋转导轨，手车上方装有可移动至柜外的继电器安装板，仪表室的门上装有指示仪表、信号灯、控制开关、按钮、高压带电显示器，下门装有手动合闸按钮、手动机械分闸按钮和分合闸机械指示器观察孔。
电缆室装有高压传感器、电流互感器、电缆接线端子，可根据需要装设接地开关。
母线室内装有分支母线及贯穿母线支柱绝缘子。
（注：双层手车高压真空开关柜的母线室为上、下层回路共用，有利于降低开关柜高度。
）5.2.3 开关柜装设机械和电气联锁装置，以保证开关柜的操作顺序和安全需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
率。一般硅碳棒寿命以初始电阻老化到 4 倍初始值即为终止，所以，
该表只给出初始电阻为（2.25×2），（2.7×2）（3.2×2）三种情况对
照表，其它阻值用户可以自己计算。
8、 随机图样及文件：
40Kg 焦化炉温度控制柜使用说明书
一份
电控原理图
三张
接线图
二张
外部接线表
一张
5
40Kg 试验焦炉外部接线表
电
线
缆
号
号
电缆规格
起端
终端
备注
项目代号 端子号 项目代号 端子号
L1
BVR-10mm2
Q1
1 L2
BVR-10mm2
Q1
L3
BVR-10mm2
Q1
接工厂配电 接工厂配电 接工厂配电
L1
BVR-10mm2
Q2
2 L2
BVR-10mm2
Q2
L3
BVR-10mm2
Q2
X1
BVR-6mm2
接工厂配电 接工厂配电 接工厂配电 接工厂配电
煤心温度测量 炉室温度测量 超温报警及切铃 炉盖升降控制 排风 电源
焦化炉电控原理图
煤炭科学研究总院 SMS-02-K04-01-02 10
计
算
机
通讯接口
打印机接口
序号 代 号
限位开关
通讯模块
电
炉
热电偶
控制按钮（盒） 套
智能数显表
智能数显表
调压器
控制旋钮
轴流风机
电
铃
中间继电器
指示灯
指示灯
控制按钮
熔断器
XT
35
S1
XT
36
S1
XT
37
S1
常开 常开
炉门关限位开关
8 008 Kvv—1.5×4 002 Kvv—1.5×4
XT
38
S2
XT
39
S2
常开 炉门开限位开关
9 401 SC-GB-VV1002×1 P1 402 SC-GB-VV1002×1 P1
8
BT1
正
10
BT1
负
10 403 404
SC-GB-VV1002×1 P2 SC-GB-VV1002×1 P2
电源电压：
380V
电源频率
50HZ
相数
3相
最高控制功率
40KW
最高温度
1300℃
控温区数
2区
控制回路电压
220V
ቤተ መጻሕፍቲ ባይዱ
外形尺寸（长×宽×高） 800×450×1800（mm）
重量
180Kg
1
4、 结构与功能 4.1、结构
本控制柜由柜体，控制板及相应的电气元件组成。柜体采用 钢板、角钢焊接而成，前后开门。柜前门安装仪表及控制按钮、 指示灯等。后门下部有通风孔，上部有排风扇。 电气系统主要有智能型数显控温表，电流表，电压表，断路器， SSR 调压器，接触器，快速熔断器，继电器等组成电控系统和 微机监控系统（见微机监控系统说明书）。 4.2、功能： 本控制柜能对该焦化炉的两侧区分别进行温度控制。 每区的温度控制系统为单闭环温度调节系统，其核心采用日本 岛电智能型数显式温度调节器，它将由热电偶测量的炉内温度 信号与按工艺给定信号进行比较病进行运算输出控制 PAC35APP 型调压器调节加热功率，使炉内温度达到设定温度。 当某区温度超温时，能自动切断相应的加热区电源，同时发出 声光报警信号。 炉门升降由安装在炉体上的操作按钮完成，炉门升到位有限位 开关并加热连锁，炉门下降加热停止并设有下降到位限位开 关。
备注：前门内视
焦化炉电控接线图
煤炭科学研究总院 SMS-02-K04-02-02 8
主 左侧加热及电流电压指示
回 右侧加热及电流电压指示
路 炉盖升降电机
控制回路电源
焦化炉电控原理图
煤炭科学研究总院 SMS-02-K04-01-01 9
左侧加热 右侧加热
控
左侧控温及超温报警
制
回
路
右侧控温及超温报警
X311 Kvv—1.5×4
XT
41
M
U
5 X312 Kvv—1.5×4
XT
42
M
V
X313 Kvv—1.5×4
XT
43
M
W
027 Kvv—1.5×4 6 033 Kvv—1.5×4
001 Kvv—1.5×4
XT
32
SB7
XT
33
SB7
XT
34
SB6
7 004 Kvv—1.5×4 006 Kvv—1.5×4 002 Kvv—1.5×4
X131 BVR-10mm2 3 X132 BVR-10mm2
X133 BVR-10mm2
V1
U
EH
V1
V
EH
V1
W
EH
电炉左侧加热器 电炉左侧加热器 电炉左侧加热器
X231 BVR-10mm2 4 X232 BVR-10mm2
X233 BVR-10mm2
V2
U
EH
V2
V
EH
V2
W
EH
电炉右侧加热器 电炉右侧加热器 电炉右侧加热器
4
220V
39A
9.7Ω ≈5KW
硅碳棒 为串角 接法时
250V 280V 310V 330V
34.5A 31A 28A 26.5A
12.5Ω ≈5KW 15.7Ω ≈5KW 19.2Ω ≈5KW 21.6Ω ≈5KW
360V
24A
25.6Ω ≈5KW
*该电流为线电流，相电流应除以 1.732，然后与电压相乘为每相功
2、 使用环境条件
a、海拔不超过 1000 米；
b、环境温度在 5-40℃；
c、使用地区最湿月份每日最大相对湿度的月平均值不大于
90%，同时该月每日最低温度的月平均值不高于 25℃；
d、 周围没有导电尘埃，爆炸性气体及能严重损坏金属和绝缘
的腐蚀性气体；
e、没有明显的震动和颠簸。
f、室内使用
3、 主要参数：
2
4、 装与调试： 5.1 安装
安装前应检查是否有由于运输或其它原因而造成的元器件损 坏，经整修后再进行安装。 5.2、导线连接完成后应仔细检查确保连续正确无误，接触良好，牢 固可靠，布线合理。 5.3、控制柜和炉体应可靠接地，以保证操作人员的人身安全及设备 正常工作。 5.4、检查接线无误后，可通电试验调试。 先启动控制电源调试控制回路，使其各部能正常工作。再启动炉 门升降电机电源与机械人员配合调试炉门升降机构及控制，使 炉门升降平稳，上、下行程限位开关安装调整动作正常、可靠、 准确。然后对主控仪表进行温度及各种参数的设定。最后，按 左、右侧分别启动加热主回路电源，按加热按钮接通加热电路， 调节相应的电位器使电流表指示约 30A，电压表指示约 150V， 三相平衡即为正常。（注意：在按加热按钮前一定要把电位器 旋到最小，防止调压器输出电压过高超载造成不必要的损失）。 一般，调节电位器使电压、电流值乘积满足 5KW 功率即可以。 到此，本控制柜即可投入使用。 5、 使用与安全： 6.1、在使用前，操作人员必须熟悉该焦化炉及其控制系统的构造性 能和安全操作规程。（安全操作规程由用户结合该设备使用说明
快速熔断器
交流电压表
交流电流表
电流互感器
交流接触器
交流接触器
断路器
断路器
断路器
名 称 数量
-100（3寸）
规
格
焦化炉电控原理图
见炉体 见炉体 见炉体
带2只电位器 黑色
带2μ 电容
红 绿 红2绿
型 型 脱扣
备注
煤炭科学研究总院
SMS-02-K04-01-03
11
40Kg 焦化炉温度控制柜使用说明书
煤炭科学研究总院北京煤化工研究分院 2007 年 10 月
目录
1、 用途 2、 使用环境条件 3、 主要参数 4、 结构与功能 5、 安装与调试 6、 使用与安全 7、 维护与保养 8、 随机图样及文件
1、 用途 本控制柜是用于 40Kg 焦化炉的温度控制及炉门升降控制。
3
书自行制订） 6.2、使用前先将控温仪表超温报警温度和升温程序等根据工艺要求
进行设定，然后才能启动加热。 6.3、控温仪表的内部设置参数，在出厂前已经设置好，用户不要自
己随意变动，以防出现设备及人身事故。如需变动应由专人负责。 6.4、如发现超温报警或三相电压电流异常，应立即停止加热，检查
故障，在故障排除后方可重新投入使用。
7、 维护与保养：
根据使用情况，各电器应定期维护与检修，温度仪表要定期校准。
快速熔断器熔断请更换同规格元件不得用普通熔断器代替。电炉
使用一段时间后，由于硅碳棒老化，应按电炉使用说明书中提示
的改变硅碳棒接法，以提高功率到额定值。切记，在改变接法后，
使用前应先将电位器调到最小端，主回路上电后调节电位器，使
电流、电压值乘积为 5KW 正常，严防超载。
关于电流电压值及乘积功率值列下表提供参考：
电压值 电流值 电阻值 功率
硅碳棒 为串星 接法时
150V 165V 180V 200V
33A 30A 27.5A 25A
4.5Ω 5.4Ω 6.5Ω 8Ω
≈5KW ≈5KW ≈5KW ≈5KW
220V
22.5A 9.7Ω ≈5KW
8
BT2
正
10
BT2
负
11 405 KC-GB-VV1002×1 P3
7
406 KC-GB-VV1002×1 P3
8
