八重洲7800 8800 8900组中继方法
八重洲7800车台中文基本功能说明书
2、旋转[dial]钮，选择33 号菜单（rpt mod）
3、按[band（set）]键，然后旋转[dial]钮，在rpt－、rpt＋、rpt off间选择需要的频差
4、按[band（set）]键存储设置，然后按住[band（set）]键0.5 秒退出菜单进入正常操作
3 超级频道按键（1－5）
按住其中任意一键保持2 秒钟，当前机器中所有数据将存入指定的超级频道组。
4 [mhz（pΒιβλιοθήκη i）]键 在vfo模式，按此键机器以1mhz 步进频率调谐。
在频道模式，按此键机器以步进10频道调谐。
按住此键0.5秒，进行双频守候功能（双频监听功能）。
5 [tone（hm/rv）]键
1、按住[band（set）]键0.5 秒进入菜单
2、旋转[dial]钮，选择35 号菜单（rx mod）
3、按[band（set）]键，然后旋转[dial]钮，选择需要的接收模式
auto：选择频段的默认模式
2、旋转[dial]钮，选择11 号菜单（dimmer）
3、按[band（set）]键，然后旋转[dial]钮，选择合适的亮度设置dim1、dim2、dim3 或dim off（不照明）
4、按[band（set）]键，将设置存入机器，然后按住[band（set）]键0.5 秒退出菜单，进入正常操作。
一． 设定频率
1． 在主机上设定
（1） 打开电源
（2） 按(V/M.MW)键进入VFO(频率)状态；
（3） 短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；
（4） 旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
八重洲FT-7800中文说明书
八重洲FT-7800中文说明书八重洲FT-7800中文说明书现将八重洲FT-7800R的一些基本功能操作方法公布一下，方便大家操作。
一、设定频率 1、在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2、用手咪直接设定（ MH-48手咪）（1）打开电源；（2）按(V/M.MW)键进入VFO(频率)状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二、设定亚音频 1、按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
2、按一下（TONE.HM/RV）键，显示ENC ，3秒后将自动返回频率显示，屏幕将显示ENC 的小字，亚音设置完毕。
三、设定差频 1、消除电台默认亚音.按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择OFF ,然后按（BAND.SET）键一秒以上，退出操作菜单。
2．设定差频值.按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39 项SHIFT ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您所需要的差频值,然后按（BAND.SET）键一秒以上，退出操作菜单。
3．激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择﹢或﹣选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。
7800扩频方法
声明，改动机器的工程菜单造成的后果与我无关！
FT-7800/8800/8900扩频方法
经扩频后
TX:136－172；400－470
扩频方法：
With all control knobs facing towards you,Remove top cover,Notice Front Left corner is the processor with a crystal mounted on top.打开顶盖，注意左前角的处理器附近
Extreme left of the radio you will see a row of pads,All empty except for a diode to the front and one to the back,Notice7or8spots for diodes,But only2installed.
在左侧边缘有一排焊点，只焊了2个二极管。
REMOVE the FRONT diode closest to the head of the radio with a small soldering iron or tool.
移去前面（最靠近电台头部的地方）一个二极管
Turn the radio back on it will automaticaly reset..See photo\'s of the FT-8800and FT-8900R TX Mods,location of this diode is the same.
重新打开电源，机器会自动复位。
FT-8800/FT-8900的TX修改位置相同。
几种常见电台的中继设置方法步骤
几种常见电台的中继设置方法步骤八重州FT-18071,按手咪P2键键立一个新的频率2,输入下行频率439.7503,长按主机面板上的" MHZ SET "键进入菜单4,旋转DIAL旋钮到43项点" MHZ SET "键进入,旋转旋钮调出下差(减号)5,点"DIAL"键返回菜单,旋到46项,点" MHZ SET "键进入,将下差调成56,点"DIAL"键返回菜单,旋到49项,点" MHZ SET "键进入,选TONE(打开哑音)7,点"DIAL"键返回菜单,旋到52项,点" MHZ SET "键进入,将哑音调成88.58点" MHZ SET "键返回,长按MW D/MR键保存.八重州FT-78001,按手咪P2键键立一个新的频率2,输入下行频率439.7503,长按主机面板上的"BAND SET"键进入菜单4,旋转旋钮到33项点"BAND SET"键进入,旋转旋钮调出下差(减号)5,点"BAND SET"键返回菜单,旋到39项,点"BAND SET"键进入,将下差调成56,点"BAND SET"键返回菜单,旋到42项,点"BAND SET"键进入,选ENC(打开哑音) 7,点"BAND SET"键返回菜单,旋到44项,点"BAND SET"键进入,将哑音调成88.5 8点"BAND SET"键返回,长按手咪P2键保存.八重州FT-88001,按手咪P2键键立一个新的频率2,输入下行频率439.7503,长按主机面板上的"SET"键进入菜单4,旋转旋钮到33项点"DIAL"键进入,旋转旋钮调出下差(减号)5,点" SET"键返回菜单,旋到36项,点"DIAL"键进入,将下差调成56,点" SET"键返回菜单,旋到41项,点"DIAL"键进入,选ENC(打开哑音)7,点" SET"键返回菜单,旋到40项,点"DIAL"键进入,将哑音调成88.58点" SET"键返回,长按手咪P2键保存.八重州FT-89001,按手咪P2键键立一个新的频率2,输入下行频率439.7503,长按主机面板上的"SET"键进入菜单4,旋转旋钮到33项点"DIAL"键进入,旋转旋钮调出下差(减号)5,点" SET"键返回菜单,旋到36项,点"DIAL"键进入,将下差调成56,点" SET"键返回菜单,旋到40项,点"DIAL"键进入,选ENC(打开哑音)7,点" SET"键返回菜单,旋到39项,点"DIAL"键进入,将哑音调成88.58点" SET"键返回,长按手咪P2键保存.八重州FT-6R、7R1 在VFO模式下输入439.750，2按FW+0进入菜单，找51号菜单，调成负号，发射键退出.3按FW+0进入菜单，找56号菜单，调成5，发射键退出.4按FW+0进入菜单，找60号菜单，调成‘TONE’，发射键退出.5按FW+0进入菜单，找66号菜单，调成‘88.5’，发射键退出.需要提醒的是:一定要把调好的这个频点,保存到一个自定的频道中.保存好.另:调整完毕后,进入51号菜单,调到OFF后,再进入60号菜单调到OFF.八重州FT-8R1、先把A Band的接受频率调整到439.7502、长按menu，进入菜单，选择75菜单，设置差频方向（+为上差，-为下差，STMPLEX 为不差），选择-下差，按一下menu键,保存，退回主菜单。

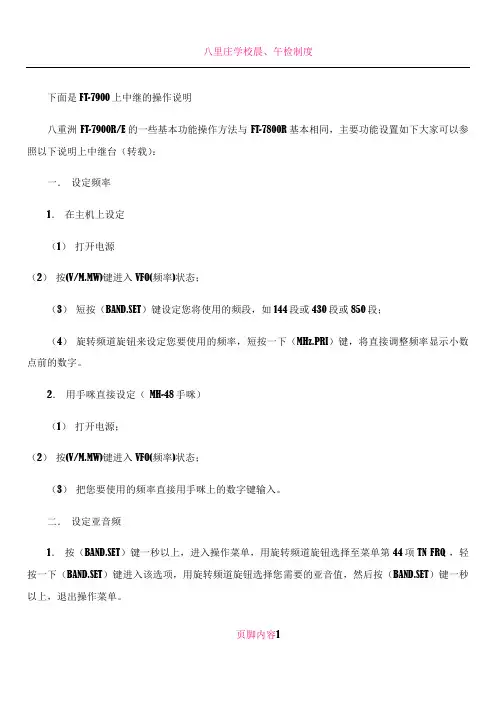

八重州7900车台上中继说明
下面是FT-7900上中继的操作说明八重洲FT-7900R/E的一些基本功能操作方法与FT-7800R基本相同，主要功能设置如下大家可以参照以下说明上中继台（转载）：一．设定频率1．在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2．用手咪直接设定（MH-48手咪）（1）打开电源；（2）按(V/M.MW)键进入VFO(频率)状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二．设定亚音频1．按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
页脚内容12．按一下（TONE.HM/RV）键，显示ENC ，3秒后将自动返回频率显示，屏幕将显示ENC的小字，亚音设置完毕。
三．设定差频1．消除电台默认亚音 .按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择OFF ,然后按（BAND.SET）键一秒以上，退出操作菜单。
2．设定差频值. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39 项SHIFT ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您所需要的差频值,然后按（BAND.SET）键一秒以上，退出操作菜单。
3．激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择?或?选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。
YAESU(八重洲)FT-7800快速设置信道频率方法(非标准频差)
YAESU(八重洲)FT-7800快速设置信道频率方法（非标准频差）
一.直通频率的储存方法：
1.进入VFO模式（频率模式），用手咪输入频率。
2.长按手咪P2键，屏幕上频道号跳动，选择合适的频道号。
3.长按P2键，进行储存。
当屏幕上显示“----”时，按发射键一次。
4.短按V/M键，退回到频率模式。
完成。
二.中继频率的储存方法（适合标准频差以及非标准频差）：
1.在VFO模式下，输入上行频率。
2.长按P2键，屏幕上频道号闪烁，选择下行频率储存的频道号，长按发射键，同时长按P2键，存入上行频率。
三、储存哑音及发射功率
1.短按v/m键回到频道模式。
（屏幕上显示下行频率，和-+符号，按手咪后，出现上行频率，松手咪后，返回显示下行频率）
2.长按 BANDSET 键进入机器主菜单。
用大旋钮选择42号菜单，短按 BANDSET键进入42号菜单，用大旋钮选择 ENC ，短按 BANDSET 键，回到主菜单。
选择44号菜单，短按 BANDSET ，用大旋钮选择合适的哑音值，短按 BANDSET 键，回到主菜单。
3.按发射键一次。
按 LOW 选择合适的功率后。
4.长按P2键。
屏幕桑频道号闪烁，选择第2步确定的频道号，长按P2键，屏幕上出现 “------”，按发射键一次。
5.按V/M键，回到频道模式。
完成。
（BG9ACZ整理）。
中继设置与频道存储-八重洲YAESUFT-7800
中继设置与频道存储-⼋重洲YAESUFT-7800 YAESUFT-7800简易操作1.按⼿咪P2键键⽴⼀个新的频率。
2.输⼊下⾏频率439.625。
3.长按主机⾯板上的“BANDSET”键进⼊菜单。
4.设置频差⽅向。
旋转旋钮到33项点"BANDSET"键进⼊，旋转旋钮调出下差(减号)。
5.设置频差值。
点“BANDSET”键返回菜单，旋转旋钮找到39项，点“BANDSET”键进⼊，将频差调成5。
6.设置哑⾳模式。
点“BANDSET”键返回菜单，旋转旋钮找到42项，点“BANDSET”键进⼊，旋转旋钮选ENC(打开哑⾳)。
7.设置哑⾳值。
点“BANDSET”键返回菜单，旋转旋钮找到44项，点“BANDSET”键进⼊，将哑⾳调成88.5。
8.保存频道。
点“BANDSET”键返回,长按⼿咪P2键保存频道。
说明书操作——⾃动中继频差（ARS）：打开或关闭。
1.按住[BANDSET]键0.5秒进⼊菜单。
2.旋转[DIAL]钮，选择4#菜单（ARS）。
3.按[BANDSET]键，旋转[DIAL]钮，选择⾃动中转频差（ARS）开(ON)或关(OFF)。
4.按[BANDSET]键存储设置，再按[BANDSET]键0.5秒退出菜单进⼊正常操作。
——⼿动设置中转频差的⽅向与频率1.按住[BANDSET]键0.5秒进⼊菜单。
2.旋转[DIAL]调谐旋钮，选择33#菜单(RPTMOD)。
3.按[BANDSET]键，旋转[DIAL]调谐旋钮，在RPT-（下差）、RPT+（上差）、RPTOFF（关闭）之间选择，确定频差⽅向。
4.按[BANDSET]键存储设置，返回菜单界⾯。
5.⽤[DIAL]调谐旋钮，选择39#菜单（SGIFT）。
6.短按[BANDSET]键，进⼊频差（SHIFT）调整，旋转调谐[DIAL]旋钮设置中转频差值。
7.短按[BANDSET]键存储设置，按住[BANDSET]键0.5秒退出菜单模式进⼊正常操作。
八重洲7800R中文说明书
3． 激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择﹢或﹣选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。差频设置完毕。
（1） 按手咪顶端（DWN）键一秒后松开为向当前显示频前搜索；按手咪顶端（UP）键一秒后松开为向当前显示频后搜索，停止方式和上面一条相同。
正面板控制旋钮和开关
1 音量控制旋钮（vol）
顺时针方向转动增大音量。
2 静噪旋钮（sql）
设置静噪水平。信号或噪音超过静噪水平时，可以被接收。顺时针转动这个旋钮至噪音刚好消失的位置（屏幕上busy指示灯熄灭），此位置使机器对弱信号最灵敏。
在发射功率方面，FT-7800R在两米波段和七十厘米波段的最大发射功率也分别达到了50瓦和40瓦，这在YAESU的车载电台中也是最大的。接收状态下最大工作电流只有0.5安培，但是如果开始大功率发射，电流瞬间会达到8.5安培。因此笔者在这里建议大家，最好不要在停车熄火的情况下长时间频繁使用此电台大功率发射，否则及有可能产生保险丝烧毁或者电平亏电等情况。
（4） 按(SCAN.SEL)键一秒以上，,屏幕将显示BAND,再短按(SCAN.SEL)键，进入搜索状态，搜索到有信号的频率时会自动停止，如您没有进行其他操作，几秒后会继续进行搜索，如需要停止在这个频率上，按手咪PTT键即可停止搜索，如需反向搜索逆时针旋转一下旋转频道旋钮即可。
八重洲7800R操作说明书
建伍7800R/E使用说明书正面板控制旋钮和开关1 音量控制旋钮（vol）顺时针方向转动增大音量。
2 静噪旋钮（sql）设置静噪水平。
信号或噪音超过静噪水平时，可以被接收。
顺时针转动这个旋钮至噪音刚好消失的位置（屏幕上busy指示灯熄灭），此位置使机器对弱信号最灵敏。
3 超级频道按键（1－5）按住其中任意一键保持2 秒钟，当前机器中所有数据将存入指定的超级频道组。
4 [mhz（pri）]键在vfo模式，按此键机器以1mhz 步进频率调谐。
在频道模式，按此键机器以步进10频道调谐。
按住此键0.5秒，进行双频守候功能（双频监听功能）。
5 [tone（hm/rv）]键按此键，在enc（ctcss 编码）、enc dec（ctcss 哑音）或dcs（dcs哑音）间改变哑音模式。
按住此键0.5秒在差频操作时互换发射接收频率（如中转台）。
6 [low（acc）]键按此键可选择发射功率（low、mid2、mid1，high）。
按住此键0.5 秒，可调出天气预报频道。
可以将按住功能编辑为其他功能，详见有关章节。
7 [band（set）]键在vfo模式，按此键可以按以下顺序改变工作波段：144mhz→250mhz→350mhz→430mhz→850mhz→144mhz…在频道模式，按此键，进入存储调谐功能。
按住此键0.5秒进入菜单设置。
8 [v/m（mw）]键按此键，在vfo、频道及常用频道间选择频率控制方式按住此键0.5秒，将vfo 数据存入频道。
9 [scan（sel）]键按此键进入扫描。
按住此键0.5秒，选择扫描方式。
10 [s.sch（arts）]键按此键进入智能搜索。
按住此键0.5秒，进入arts。
11 调谐旋钮（dial）这个有20个档位的旋钮是本机的调谐钮。
在多数调谐、频道选择及功能设置中都会用到。
12 电源开关（pwr）按住此键0.5秒，开关电台。
13 ※键按此键进入互联网功能。
按住此键0.5秒显示进入的互联网功能号。
7800R 7900R 快速设置频道方法
一.直通频率的储存方法：1.在频道模式下（指开机后，屏幕上有频道号显示的状态），短按V/M键2次，进入VFO模式（频率模式）。
2.将手咪上的lock键解开，用手咪输入频率，输入频率之后，按LOW键调整合适的功率。
3.长按手咪P2键，屏幕上频道号跳动。
按手咪顶部的UP或DWN键，选择合适的频道号，长按P2键，进行储存。
4.当屏幕上显示“。
”时，按发射键一次。
5.短按v/m键，退回到频率模式。
完成。
二.中继频率的储存方法（适合标准频差以及非标准频差）：1.按上述直通频率的储存方法存入下行频率。
2.在VFO模式下，输入上行频率。
3.长按P2键，屏幕上频道号闪烁，按手咪顶部的UP或DWN键，选择下行频率储存的频道号，长按发射键，同时长按P2键，存入上行频率。
4.短按v/m键回到频道模式。
《屏幕上显示下行频率，和-+符号，按手咪后，出现上行频率，松手咪后，返回显示下行频率》5.长按BANDSET 键进入机器主菜单。
6.用大旋钮选择42号菜单，短按BANDSET 键进入42号菜单，用大旋钮选择ENC ，短按BANDSET 键，回到主菜单。
7.用大旋钮选择44号菜单，短按BANDSET 键进入44号菜单，用大旋钮选择合适的哑音值，短按BANDSET 键，回到主菜单。
8.按发射键一次。
9.按LOW 选择合适的功率后，长按P2键。
屏幕桑频道号闪烁，按手咪顶部的UP或DWN键，选择第2步确定的频道号，长按P2键，屏幕上出现“。
”，按发射键一次。
10.按V/M键，回到频道模式。
完成。
备注：第二条第6条，系按照上行频率加哑音的中继进行举例的，42号菜单具体选择哪个参数，请看帖者结合当地中继的具体情况选择。
以上内容，系BG8GFE整理，如需转载，务必注明：“由重庆风语者业余无线电俱乐部整理”字样。
7800的中文说明书现将八重洲FT-7800R的一些基本功能操作方法公布一下，方便大家操作。
一．设定频率1．在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
八重洲电台操作说明FT-8900R_Big5
第3頁
一般參數
=============================================== 頻率範圍
接收： 20.000－29.700MHz，50.000－54.000MHz
108.800－180.000MHz，320.000－480.000MHz
700－985MHz（流動電話頻率除外）
FP-1023
交流電源變換器（25A，美國版具有）
FP-1030A 交流電源變換器（30A）
CT-39
分包通信連接電纜
第6頁
FT8900R 操作手冊 中文版 由 BD2CM/孫繼利編譯
選件是否可得，根據情況不同而不同。有的是某一地區的標 準配件，某些，在一定地區可能根本不供應。請諮詢您的經銷 商。非 YAESU 指定配件，可能會造成本機損壞，也會使本機質 保失效。
1. 本 FT-8900R 操作手冊中文版由 BD2CM/孫繼利根據原機所 配英文版操作手冊編譯而成，供全球講中文的火腿朋友免費 使用。
2. 您有權以任何方式對本操作手冊中文版進行分發，但您必須 注明由 “BD2CM/孫繼利編譯”，並且不得用於商業用途。
3. 如果涉及著作權，請即聯繫。 4. 排版儘量採用中文格式。部分無法用中文格式的地方採用英
市面上有很多有關天線的參考資料和電腦軟體供 VHF/UHF 天線設計時使用。您的經銷商可以在安裝天線的各個方面給您幫 助。
請使用高質量的 50 歐姆同軸電纜做為饋線來連接本機和天 線。如果饋線質量低劣，安裝天線的所有努力就將東流。頻率越 高 ， 饋 線 對 信 號 的 損 耗 就 越 大 。 8 米 (25’) 長 的 同 軸 電 纜 在 29MHz 時損耗是 1/2dB, 在 446MHz 時，對信號的損耗就是 6dB。根據您的安裝位置（車載安裝還是基地安裝）仔細選擇饋 線和饋線的長度（車載安裝時，饋線要短而柔軟）。
八重洲说明书 四
八重洲说明书四YAESU FT-7800R基本操作现将八重洲FT-7800R的一些基本功能操作方法公布一下，方便大家操作。
一．设定频率1．在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2．用手咪直接设定（MH-48手咪）（1）打开电源；（2）按(V/M.MW)键进入VFO(频率)状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二．设定亚音频1．按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
2．按一下（TONE.HM/RV）键，显示ENC ，3秒后将自动返回频率显示，屏幕将显示ENC的小字，亚音设置完毕。
三．设定差频1．消除电台默认亚音.按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择OFF ,然后按（BAND.SET）键一秒以上，退出操作菜单。
2．设定差频值. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39 项SHIFT ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您所需要的差频值,然后按（BAND.SET）键一秒以上，退出操作菜单。
3．激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择﹢或﹣选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。
八重洲FT7800车载电台中文说明书
8
FT-7800R 操作手册
高级功能操作
锁定功能 为避免误操作，FT-7800R 有几种键盘锁定方式供选择： LK KEY： 锁定所有面板及手咪按键（不包括[PTT]开关） LK DIAL： 锁定面板上的[DIAL]钮 LK K+D： 锁定[DIAL]钮及按键（包括手咪上的按键） LK PTT： 锁定[PTT]开关 LK P+K： 锁定[PTT]开关及按键（包括手咪上的按键） LK P+D： 锁定[PTT]开关和[DIAL]钮 LK ALL： 锁定上述所有键钮 LK OFF： 解除锁定功能 锁定方法： 1、 按住[BAND（SET）]键 0.5 秒进入菜单设置 2、 旋转[DIAL]钮，选择 21 号菜单（LOCK） 3、 按[BAND（SET）]键，然后旋转[DIAL]钮在以上的锁定方 式列表中选择 4、 选定后，按[BAND（SET）]键将设定存入机器，然后按住 [BAND（SET）]键 0.5 秒退出菜单，进入正常操作 5、 要取消键盘锁定，在步骤 3 中选择“LK OFF”
○3 [P1]/[P2]/[P3]/[P4]键
[P1]键：相当于面板上[BAND（SET）]键的功能 在 VFO 模式，按此键可以按以下顺序改变工作波段： 144MHz→250MHz→350MHz→430MHz→850MHz→144MHz… 在频道模式，按此键，进入存储调谐功能。
按住此键 0.5 秒进入菜单设置。
FT-7800R 操作手册
10
FT-7800R 操作手册
八重洲FT8900R频率设置方法(2页纸打印 简单好操作)
FT-8900R车台常用功能快速设置一、信道频率存储：1．在VFO 状态下时，设好要存入的频率，设好CTCSS 或DCS ，设好中转频差，必要时设好发射功率。
2．按住[SET]键1/2 秒，屏幕上将显示频道号（闪跃）。
3．在10 秒种以内，用主工作机的的DIAL 钮选择想存入数据的频道。
（如果其内已经存有数据，则会显示出所存的频率。
）4．要想给此频道命名的话，按住[SET]键1/2 秒，然后继续下面的操作。
如果不想给此频道命名，则按一下[SET]键将数据存入频道并退出。
二、中继频率存储：按住[SET]键1/2 秒，屏幕上将显示频道号（闪跃）。
在10 秒种以内，用主机的DIAL选择想存入数据的频道。
（如果其内已经存有数据，则会显示出所存的频率。
）要想给此频道命名的话，按住[SET]键1/2 秒，然后继续下面的操作。
三、哑音设置：1.按[SET]键，进入菜单。
2.旋转DIAL钮，选择40号菜单（TONE M）。
3.按DIAL钮，然后旋转主工作机的DIAL钮，选择“ENC”，启动发射哑音。
4.旋转主工作机的DIAL钮，至屏幕上出现“ENC.DEC”，启动接收哑音。
四、哑音频率设置：选择39号菜单（TONE F），按一下DIAL钮，开始设置。
旋转DIAL钮直到您想要的哑音频率在屏幕上出现，按住DIAL钮1/2秒，将设定值存入机器并退出菜单。
五、中继频差设定：1.按[SET]键，进入菜单。
2.旋转DIAL钮，选择33号菜单（RPT.MOD）。
3.按DIAL钮，旋转DIAL 钮，选择频差方向为“—”，“+”或“OFF”。
4.按住DIAL钮1/2秒，将设定值存入机器并退出菜单。
六、更改默认的中转频差1.按[SET]键，进入菜单。
2.旋转DIAL钮，选择36号菜单（SHIFT）。
3.按一下DIAL钮，旋转DIAL钮，选择新的频差大小。
4.按住DIAL钮1/2秒，将设定值存入机器并退出菜单。
七、中继异频工作方式“[－＋]”：1．先存入接收频率到信道。
ZXSDR BS8800和BS8900设备介绍
l 更高的带宽 l 更高的集成度 l 更高的可靠性 l 完备的安全策略 l 更好的用户体验
高性能
平滑演进 快速布网
聚焦低TCO 多业务
l 更小的占地面积
l更小的耗电量 l更小的传输带宽 l更少的人力维护需求 l更少的建站数量
节能减排
l 电路话音 l VoIP l VT l Streaming l MTV l IMPS l 集群业务
交流提纲
• 中兴通讯SDR软基站平台介绍 • ZXSDR BS8800、BS8900宏基站介绍
ZXSDR BS8800室内型宏基站
内部公开▲
内内置置射射频频模模块块RRSSUU
通通过过光光纤纤与与RRRRUU互互联联 BBBBUU层层叠叠设设计计
ZXSDR BS8800是BBU+RRU的室内宏基站版本，BBU在机柜内部层 叠设计，内置射频模块RSU，并可以同时与RRU通过光纤灵活组网
ZXSDR BS8800系统架构特点介绍
n ZXSDR BS8800由基带单元BBU 和射频单元RSU共同组成： l 基带-射频接口支持CPRI协 议，通过光纤可以与RRU相 连作为BS8800的远端射频模 块应用； l BS8800的典型配置为1个 BBU加上3或6个RSU； l 单机柜最大支持2个BBU和6 个RSU；
RRU RRU
RRU远端模块 实现点覆盖
RRU
RRU远端模块 实现线覆盖
ZXSDR BS8800和BS8900设备介绍
交流提纲
• 中兴通讯SDR软基站平台介绍 • ZXSDR BS8800、BS8900宏基站介绍
基站技术发展趋势
内部公开▲
l 支持平滑演进到
3G，4G l 兼容承载网演进 l 兼容核心网的演进 l 支持网络全IP演进
7800R简易操作
八重洲FT-7800R的一些基本功能操作方法一．设定频率1．在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2．用手咪直接设定（MH-48手咪）（1）打开电源；（2）按(V/M.MW)键进入VFO(频率)状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二．设定亚音频1．按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
2．按一下（TONE.HM/RV）键，显示ENC ，3秒后将自动返回频率显示，屏幕将显示ENC的小字，亚音设置完毕。
三．设定差频1．消除电台默认亚音.按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择OFF ,然后按（BAND.SET）键一秒以上，退出操作菜单。
2．设定差频值. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39 项SHIFT ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您所需要的差频值,然后按（BAND.SET）键一秒以上，退出操作菜单。
3．激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择﹢或﹣选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。
差频设置完毕。
四．存储频率1．按上面所述步骤选择好您需要存储的频率、差频值、亚音值；2．按(V/M.MW)键一秒以上，屏幕左上角的数字会跳动，用旋转频道旋钮选择您需要存储的信道数字；3．选择好信道数字后按(V/M.MW)键，这时屏幕会显示一排断续的横线，此时用旋转频道旋钮选择您需要存储的信道名称，可选择英文字母或数字，如不需要存储，按手咪PTT键即可跳过，频率存储完毕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重新整理八重洲7800 8800 8900组中继方法
7800机内没有解码电路，从4、5脚出来的不是数字信号，其实是如假包换的音频信号，相当于音响的线路输出端，如果你接上音频功放、喇叭CQ、CQ声。
第1脚同样输入的也不是01010101的数据电平，需要输入的是经数据调制的音频信号，哈哈当然你可以将你的呼叫声直接送进去，别人也会听见你疲惫的CQ、CQ声。
第3脚PTT在接收时是5V电平，把它接地，就是和2脚短路，你就会发现前面板的发射灯
亮了
第6脚呢，是静噪输出，你用万用表电压挡量着，再用第3只手去拧静噪旋钮，静噪打开灯一亮，同时有噪声了，这脚就变5V了，嘿嘿关掉静噪，没声了，电平就是0V啦。
.
我
哈哈有了这些信号，做个中继接口需要的信号就全了，见上图，总电路成本不会超过2元，大家可能不熟悉那个光电耦合器，几毛钱的，任何一个卖电子元件的肯定知道，用那个电
位器就可以调节输入的音量，合适即可喽。
这里只用1200BP脚就成了，那个9600BP也一样。
当然你得到菜单里将PCKT S（数据包速
率）设成1200，其实也是默认值。
现以成功做成多台！话音还原还不错！建议电位器用高精多圈的！现在做好的机器都没在
身边过几天上图。
