一步教你如何看图纸太经典

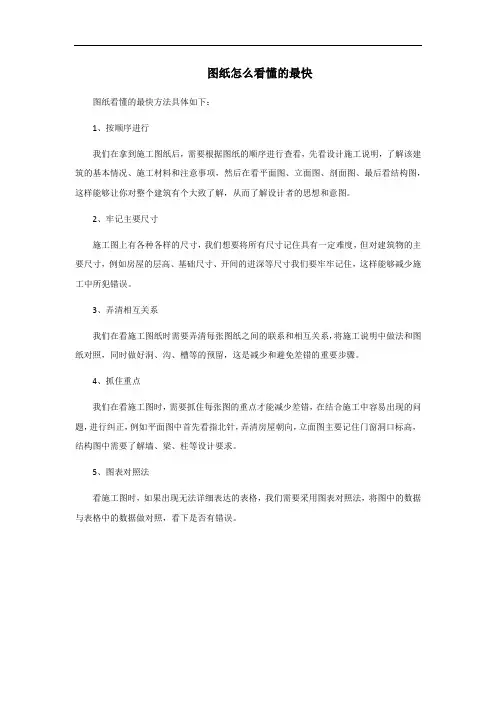

图纸怎么看懂的最快
图纸怎么看懂的最快
图纸看懂的最快方法具体如下：
1、按顺序进行
我们在拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后在看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解，从而了解设计者的思想和意图。
2、牢记主要尺寸
施工图上有各种各样的尺寸，我们想要将所有尺寸记住具有一定难度，但对建筑物的主要尺寸，例如房屋的层高、基础尺寸、开间的进深等尺寸我们要牢牢记住，这样能够减少施工中所犯错误。
3、弄清相互关系
我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞、沟、槽等的预留，这是减少和避免差错的重要步骤。
4、抓住重点
我们在看施工图时，需要抓住每张图的重点才能减少差错，在结合施工中容易出现的问题，进行纠正，例如平面图中首先看指北针，弄清房屋朝向，立面图主要记住门窗洞口标高，结构图中需要了解墙、梁、柱等设计要求。
5、图表对照法
看施工图时，如果出现无法详细表达的表格，我们需要采用图表对照法，将图中的数据与表格中的数据做对照，看下是否有错误。
教你一步一步看懂图纸
教你一步一步学会看图纸施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
以下是一些基本的识图方法。
(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

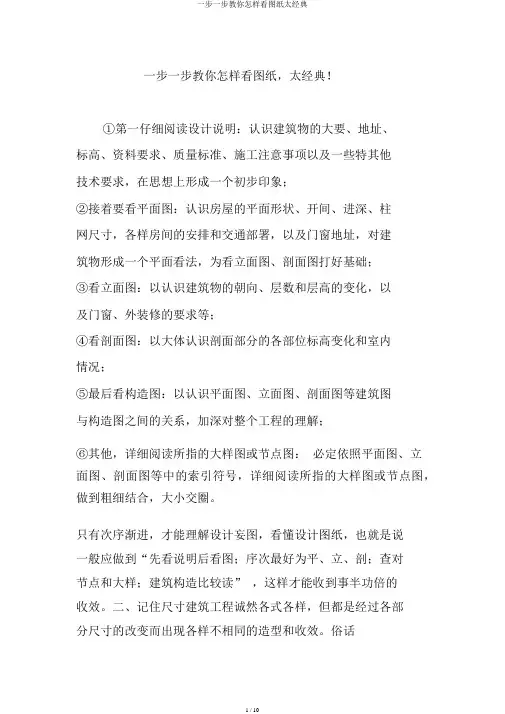

一步一步教你如何看图纸太经典
一步一步教你怎样看图纸，太经典！①第一仔细阅读设计说明：认识建筑物的大要、地址、标高、资料要求、质量标准、施工注意事项以及一些特其他技术要求，在思想上形成一个初步印象；②接着要看平面图：认识房屋的平面形状、开间、进深、柱网尺寸，各样房间的安排和交通部署，以及门窗地址，对建筑物形成一个平面看法，为看立面图、剖面图打好基础；③看立面图：以认识建筑物的朝向、层数和层高的变化，以及门窗、外装修的要求等；④看剖面图：以大体认识剖面部分的各部位标高变化和室内情况；⑤最后看构造图：以认识平面图、立面图、剖面图等建筑图与构造图之间的关系，加深对整个工程的理解；⑥其他，详细阅读所指的大样图或节点图：必定依照平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有次序渐进，才能理解设计妄图，看懂设计图纸，也就是说一般应做到“先看说明后看图；序次最好为平、立、剖；查对节点和大样；建筑构造比较读” ，这样才能收到事半功倍的收效。
二、记住尺寸建筑工程诚然各式各样，但都是经过各部分尺寸的改变而出现各样不相同的造型和收效。
俗话说：“没有规矩，不能方圆” ，图上若是没有长、宽、高、直径等详细尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为详细的和操作人员来说，不需要，也不能能将图上全部的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、地址、数量等，则是必定牢牢记住的。
这样能够加深对设计图纸的理解，有利于施工操作，减少或防备施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；构造尺寸要记住，构件型号别错了；基础尺寸是要点，构造强度不能够少；梁柱断面记牢靠，门窗洞口要留好。
三、弄清关系看图时必定弄清每张图纸之间的互相关系。
由于一张图纸没法详细表达一项工程各部位的详细尺寸、做法和要求。
必定用很多张图纸，从不相同的方面表达某一个部位的做法和要求，这些不相同部位的做法和要求，就是一个完满的建筑物的全貌。

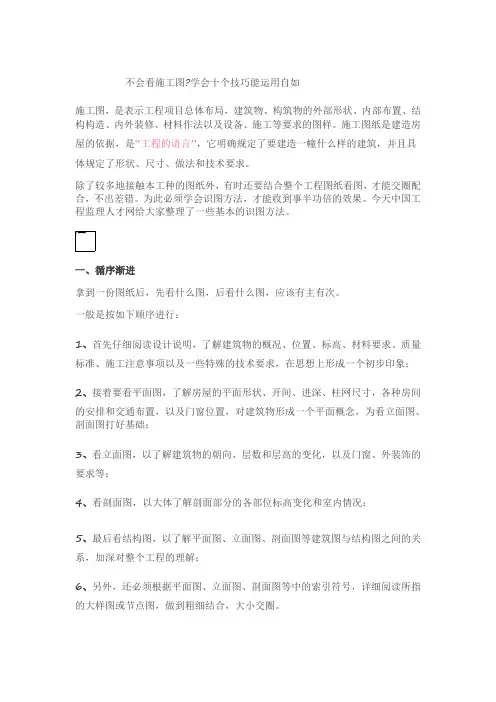

不会看施工图学会十个技巧能运用自如
这些各个专业的图纸，组成了一个工程项目完整的总体。这些专业图纸之间必须互相呼应，相辅相成。
因此，在看土建图时要注意做到三个结合。
1、建筑与结构结合
即在看建筑图时，必须与结构图互相对照着看图。
2、在立面图中，必须掌握门窗洞口的标高尺寸，以便在立皮数杆和预留窗台时不致发生错误。
3、在剖面图中，主要应掌握楼层标高、屋顶标高。有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。
4、在结构图中，主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。
轴线在墙上是正中还是偏中，哪一层是正中，哪一层是偏中，必须弄清，才不会造成轴线错误；以免错把所有的轴线都当成中线。
房屋的朝向必须弄清楚，图上有指北针的以指北针为准，无指北针的以总平面图和总说明上的朝向为准。
一般建筑物的平面图中，应符合上北下南、左西右东的规律。对在每一轴线、每一部位的墙厚也要仔细查对清楚，如哪道墙是一砖，哪道墙是半砖厚，绝对不能弄错。
十、整体概念
通过以上几个步骤的学习，对拟建工程就可以形成一个整体概念，对建筑物的特点、形状、尺寸、布置和要求已十分清楚。
有了这个整体概念，在施工中就胸有成竹，可减少或避免错误。
因此，在学习图纸时，绝不能只看单张不看整体，就忙于开工。
只有对建筑物形成了一个整体概念，才可以加深对工程的记忆和理解。
（来源：悍马加固；版权归原作者所有，如有侵权请联系删除！）
五、了解特点
工业建筑要满足各种不同的生产工艺要求，在设计与施工中就各有不同的特点。
一个新手如何看懂图纸
一个新手如何看懂图纸
1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象。
2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础。
3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等。
4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况。
5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解。
6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

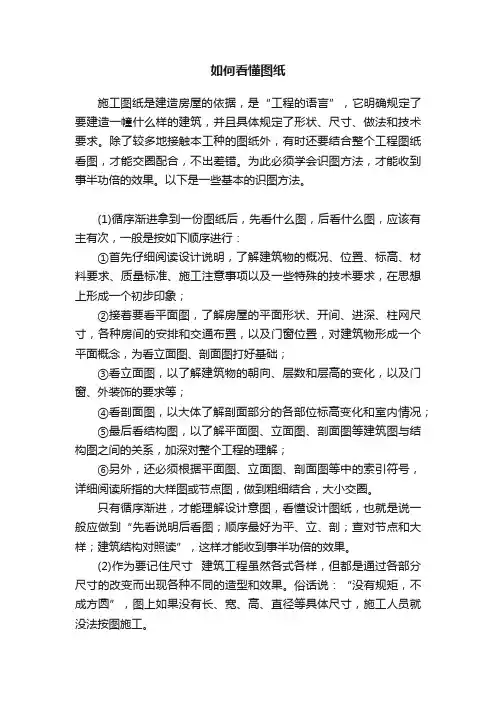

如何看懂图纸
如何看懂图纸施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
以下是一些基本的识图方法。
(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
如何看懂图纸（收藏）
如何看懂图纸（收藏）施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
以下是一些基本的识图方法。
(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
步一步教你如何看图纸
一步一步教你如何看图纸施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
以下是一些基本的识图方法：一、理清顺序循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明：了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图：了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图：以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图：以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图：以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，详细阅读所指的大样图或节点图：必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
二、记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
施工图纸识图十个技巧
施工图纸识图十个技巧施工图纸是建筑工程中的重要文档，它记录了建筑的各种细节和参数，是实现建筑设计方案的基础。
对于工地管理人员和工人来说，能够准确地读懂施工图纸是至关重要的。
在这里，我们介绍施工图纸识图的十个技巧，帮助您更好地理解建筑图纸。
技巧一：了解图例标记图例标记和符号是施工图纸中经常出现的重要元素，它们代表着各种不同的建筑元素。
在开始阅读图纸之前，必须对这些元素的含义有着清晰的了解。
一般来说，图例标记和符号都会在图纸右下角的图例中标明，工人在读图时一定要注意。
技巧二：了解比例尺施工图纸的比例尺是非常重要的，它可以帮助我们了解构件和结构的缩放比例。
常用的比例尺有1：50、1：100和1：200等等。
了解比例尺对于正确阅读图纸非常必要，需要花费一些时间来学习。
技巧三：注意图纸的朝向图纸的方向十分重要，在阅读图纸之前，你必须了解这些信息才能正确地解读图纸。
例如，某些图纸在将墙壁表示成等高线时，高处可以用上升箭头表示，低处可以用向下箭头表示。
如果你没有注意到图纸的方向，可能会导致你的解读产生偏差。
技巧四：注意单位转换在阅读施工图纸时，要了解单位的转换和比较。
例如，要将英寸转换为毫米，你需要了解1英寸等于多少毫米，然后将尺寸按照比例进行转换。
必须注意的是，在不同的国家和地区，可能会以不同的度量单位来表示长度，这也需要引起我们的注意。
技巧五：注意线型和线条标记在阅读施工图纸时，线型和线条标记是非常重要的。
不同的线条标记和线型可以代表不同的建筑元素，如柱子、梁、窗户、门、电线等等。
要充分了解线型和线条标记的含义，以便快速解读图纸。
技巧六：分类理解图纸大多数施工图纸包含多个层次的信息和细节，因此将图纸按照其内容进行分类是必要的。
您应该首先了解图纸中不同的层次和元素，然后计划如何分步解读图纸，以确保您正确理解了所有细节。
技巧七：多使用照片和建筑模型对于那些学习困难的人，或者是需要更直观地理解图纸的人，建筑模型和照片都是非常好的帮助工具。
工程图纸怎么看？一文教会你识图！
工程图纸怎么看？一文教会你识图！
来源：CAD自学网
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、请很好记的看图口诀
给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。
简单重复一下口诀：
1、从上往下看，从左往右看。
2、由外向里看，由大向小看，由粗向细看。
3、图样说明对照看，建施结施结合看，设备图纸参照看。
4、先看全局性基本图，后看局部性详图。
三、复杂的线条、图例符号
1、复杂的符号含义
2、尺寸与标高
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号
7、坡度的符号
8、连接的符号
9、指北针
四、实战看图
建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。
1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图
· END ·
如有版权问题，请及时与我们联系，我们将第一时间做出处理戳原文，更有料！。
建筑图纸怎么看？高手教你五步看懂建筑图纸
建筑图纸怎么看？高手教你五步看懂建筑图纸- 园林相关建筑工程师在识图、审图的过程中是怎么看的建筑图纸?今天小编就主要给大家解答这个问题，工程师做设计或其他建筑方面从业者在做相关工作时，看懂图纸是第一关。
建筑图纸怎么看呢?主要是从五个方面循序渐进的看图，审图，下面就赶紧来学习一下吧!注意：首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。
后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
建筑图纸怎么看高手教你五步看懂建筑图纸
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建
五、审查原施工图有无可改进的地方
主要从有利于该工程的施工、有利于保证建筑质量、有利于工 程美观三个方面对原施工图提出改进意见。
1、从有利于工程施工的角度提出改进施工图意见 2、从有利于建筑工程质量方面，提出修改施工图意见。 3、从有利于建筑美观方面提出改能熟悉、审查工程平面尺寸 熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错
四、检查施工图中容易出错的地方有无出错
熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出 错，主要检查内容如下：
1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。 3、结构平面中的梁，在梁表中是否全标出了配筋情况。 4、检查主梁的高度有无低于次梁高度的情况。 5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地 方，若有，需验算。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平 行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求， 当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋 面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上 雨蓬中心是否与建施图上门的中心线重合。
工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、
审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图
经验，供参考。识图、审图的程序是：熟悉拟建工程的功能熟悉、
怎么看图纸五步教你看懂图纸
怎么看图纸五步教你看懂图纸想要看懂图纸，我们首先要学会基本的制图技能以及制图的知识，当真正明白什么才是正投影与侧投影的时候，才能够将图纸中的建筑规划了解透彻。
当然，这往往是不够的，真正懂得看图的专业人士，还会去学习透视图的原理，以及建筑施工图的绘画技巧，以此，在真正观测图纸的时候，才可以更加清晰的检查出图纸中的错误，与图纸想要表达的事项。
看图纸必备工作：例如说我们想要看懂文言文，首先需要学会认字，看图纸也是如此。
图纸上一般会出现各种构件的符号，我们需要在短暂的时间内将这些符号所代表的意义梳理清楚。
其次，便是需要学会看懂图纸中的结构形式。
当我们找出图纸每一个形式所代表的特点，那么，便可以轻而易举地搞清楚这张图纸的意思了。
以此，还能够检查出图纸中的错误。
五步教你看懂图纸1、在阅读图纸之前，我们需要去阅读设计说明书，然后将相关的标准与规范图集准备好后再去看图纸，如此才能够了解总体的规划。
2、如果是建筑施工图纸，那么我们要带着图纸去现场，对照之前所准备好的相关图集，计算出图纸中的轴线距离，再将重要的配置用其它颜色的笔标注出来。
以此，在现场的时候我们便可以分清图纸与实物之间的关系。
如果有些建筑分不清楚，可以请教在场的施工人员，将它们的顺序整理清楚。
3、看图纸中的设施结构，将墙柱、楼层的每一个代号都按照顺序标注在图纸上，然后计算出与图纸的尺寸比例关系。
4、综合看施工地点的平面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。
这样，图纸上难以理解的东西就看懂一大半了呢。
5、最后再进行检查与验收，将施工的缺点标注在图纸上。
以此，我们便可以轻而易举地看懂一张图纸啦。
图纸其实并不是非常难以理解的，多多观看建筑类别的书籍，多多实践，便可以轻而易举地攻破这个难题啦。
想要看懂图纸，经常在施工现场观测比较好哦，将图纸上所勾勒的立体图形与平面图形与施工建筑做对比，就看懂了一大半了。
有时候会看到一些特别的符号，如果记不起来可以问在场的人员哦。
不会看施工图纸怎么办？老师傅教你看图技巧，受用一生
不会看施工图纸怎么办？老师傅教你看图技巧，受用一生
在我们查看施工图时，必须抓住每张图纸中的关键，只有掌握住关键，才能抓住要害，少出差错。
如果你不会看施工图纸，下面就有施工老师傅教你看图技巧，一般应抓住以下几个方面。
一、平面图
1.门在平面图中有开启方向，而窗则没有开启方向，必须查大样图才能确定。
2.必须弄清轴线在墙上是正中还是偏中，哪一层是正中，哪一层
是偏中，才不会造成轴线错误，以免错把所有的轴线都当成中线。
3、房屋的朝向必须弄清楚，图上若有指北针，以指北针为准，无指北针的以总平面图和总说明上的朝向为准。
一般建筑物的平面图中，应符合上北下南、左西右东的规律。
4.对在每一轴线、每一部位的墙厚也要仔细查对清楚，如哪道墙是一砖，哪道墙是半砖厚，绝对不能弄错。
二、立面图
必须掌握门窗洞口的标高尺寸，以便在立皮数杆和预留窗台时不致发生错误。
三、剖面图
主要掌握楼层标高、屋顶标高。
有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。
四、结构图
主要掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。
学会了查看施工图的技巧，那么接下来就去要实践，查看CAD图纸，这里使用的是迅捷CAD看图软件，免费查看图纸，还能对图纸进行标注等功能。
施工图纸识图十个技巧
导读施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
学会正确的识图方法,才能收到事半功倍的效果。
1把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象；2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图,做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图,看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖;查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
2记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要,也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误.一般来说,作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一步一步教你如何看图纸，太经典！①首先仔细阅读设计说明：了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图：了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图：以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图：以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图：以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，详细阅读所指的大样图或节点图：必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
二、记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
三、弄清关系看图时必须弄清每张图纸之间的相互关系。
因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。
必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，就是一个完整的建筑物的全貌。
所以在一份施工图纸的各张图纸之间，都有着密切的联系。
在看图时，必须以平面图中的轴线编号、位置为基准，做到：“手中有图纸，心中有轴线，千头又万绪，处处不离线”。
这就是的基本基础以及标准。
图纸之间的主要关系，一般来说主要是：轴线是基准，编号要相吻；标高要交圈，高低要相等；剖面看位置，详图详索引；如用标准图，引出线标明；要求和做法，快把说明拿；土建和安装，对清洞、沟、槽；材料和标准，有关图中查；建筑和结构，前后要对照。
所以弄清各张图纸之间的关系，是看图的重要环节，是发现问题、减少或避免差错的基本措施。
四、抓住关键在看施工图时，作为必须抓住每张图纸中的关键，只有掌握住关键，才能抓住要害，少出差错。
一般应抓住以下几个方面：①平面图中的关键：在施工中常出现的一些差错有一定的共性。
如“门是里开外开，轴线是正中偏中，朝向是东南西北，墙厚是一砖几砖”。
门在平面图中有开启方向，而窗则没有开启方向，必须查大样图才能确定。
轴线在墙上是正中还是偏中，哪一层是正中，哪一层是偏中，必须弄清，才不会造成轴线错误；以免错把所有的轴线都当成中线。
房屋的朝向必须弄清楚，图上有指北针的以指北针为准，无指北针的以总平面图和总说明上的朝向为准。
一般建筑物的平面图中，应符合上北下南、左西右东的规律。
对在每一轴线、每一部位的墙厚也要仔细查对清楚，如哪道墙是一砖，哪道墙是半砖厚，绝对不能弄错。
②在立面图中，必须掌握门窗洞口的标高尺寸，以便在立皮数杆和预留窗台时不致发生错误。
③在剖面图中，主要应掌握楼层标高、屋顶标高。
有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。
④在结构图中，主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。
五、了解特点工业建筑要满足各种不同的生产工艺要求，在设计与施工中就各有不同的特点。
如酸处理车间，对墙面、地面等有耐酸要求，就要采取不同的处理方法；精密仪表车间，对门窗、墙壁有不同的防尘、恒温、恒湿要求。
民用建筑由于使用功能不同，也有不同的特点。
如对影剧院，由于对声学有特殊要求，故在顶棚、墙面有不同的处理方法和技术要求。
因此在熟悉每一份施工图纸时，必须了解该项工程的特点和要求，包括以下几方面：①地基基础的处理方案和要求达到的技术标准；②对特殊部位的处理要求；③对材料的质量标准或对特殊材料的技术要求；④需注意或容易出问题的部位；⑤新工艺、新结构、新材料等的特殊施工工艺；⑥设计中提出的一些技术指标和特殊要求；⑦在结构上的关键部位；⑧室内外装修的要求和材料。
只有了解一个工程项目的特点，才能更好地、全面地理解设计图纸，保证工程的特殊需要。
六、图表对照一份完整的施工图纸除了包括各种图纸外，还包括各种表格，这些表格具体归纳了各分项工程的做法、尺寸、规格、型号，是施工图纸的组成部分。
在施工图纸中常见的表有以下一些。
①室内、外做法表主要说明室内外各部分的具体做法，如室外勒脚怎样做，某房间的地面怎样做等。
②门、窗表表明一幢建筑全部所需的门、窗型号，高宽尺寸（或洞口尺寸），以及各种型号门、窗的需用数量。
③构件表根据工程所需的梁、柱、板的编号、名称，列出各类构件的规格、尺寸、型号、需要数量。
④钢筋表在各种钢筋混凝土梁、柱、板、基础等结构中，所需钢筋的品种、直径、规格、尺寸、形状、根数和重量。
在看施工图时，最好先将自己看图时理解到的各种数据，与有关表中的数据进行核对，如完全一致，证明图纸及理解均无错误，如发现型号不对、规格不符、数量不等时，应再次认真核对，进一步加深理解，提高对设计图纸的认识，同时也能及时发现图、表中的错误。
七、一丝不苟看图纸必须认真、仔细、一丝不苟。
对施工图中的每个数据、尺寸，每个图例、符号，每条文字说明，都不能随意放过。
对图纸中表述不清或尺寸短缺的部分，绝不能凭自己的想象、估计、猜测来施工，否则就会差之毫厘，失之千里。
另外，一份比较复杂的设计图纸，常常是由若干专业设计人员共同完成的，由于种种原因，在尺寸上可能出现某些矛盾。
如总尺寸与细部尺寸不符；大样、小样尺寸两样；建筑图上的墙、梁位置与结构图错位；总标高或楼层标高与细部或结构图中的标注不符等。
还可能由于设计人员的疏忽，出现某些漏标、漏注部位。
因此施工人员在看图时必须一丝不苟，才能发现此类问题，然后与设计人员共同解决，避免错误的发生。
八、三个结合在学习土建施工图时，必须注意结合学习其他专业图纸，才能全面地、正确地了解工程的全貌。
尤其是对大型工程，有总平面布置图，有土方平衡图，有水、暖、电、卫生设备安装图，有设备基础施工图，有室内外的管道、管沟、电缆图等。
这些各个专业的图纸，组成了一个工程项目完整的总体。
这些专业图纸之间必须互相呼应，相辅相成。
因此，在看土建图时要注意做到三个结合。
①建筑与结构结合即在看建筑图时，必须与结构图互相对照着看图。
②室内与室外结合在看单位工程施工图时，必须相应地看总平面图，了解本工程在建筑区域内的具体位置、方向、环境以及绝对高程；同时要了解室外各种管线布置情况，以及对本工程在施工中的影响，了解现场的防洪排水问题应如何处理等。
③土建与安装结合在看土建图时，必须结合看本工程的安装图，一定要做到：预留洞、预留槽，弄清位置和大小，施工当中要留好；预埋件、预埋管，规格数量核对好，及时安上别忘掉。
就是要求在看土建图时，一定要注意各种管、沟的进口、位置、大小、标高与安装图是否交圈；设备预留洞口要多大，留在什么部位，哪些地方要预埋铁件或预埋管等。
九、掌握技巧看图纸和从事其他操作一样，除了熟练以外，还有技巧问题，看图的技巧因人而异，各不相同，现介绍几点。
①随看随记看图时，应随手记下主要部位的做法和尺寸，记下需要解决的问题，并逐张看，逐张记，逐个解决疑难问题，以加深印象。
②先粗后细先将全部图纸粗看一遍，大体形成一个整体概念，然后再逐张细看2～3遍。
细看时，主要是了解详细的做法，逐个解决粗看中提出的一些疑问，从而加深理解，加深记忆。
③反复对照，找出规律对图纸大体看过一遍后，再将有关图纸摆在一起，反复对照．找出内在的规律和联系，从而巩固对图纸的理解。
④图上标注，加强记忆为了看图方便，加深记忆，可把某些图纸上的尺寸、说明、型号等标注到常用图纸上，如标注到平面图上等。
这样可以加深记忆，有利于发现问题。
十、形成整体概念通过以上几个步骤的学习，对拟建工程就可以形成一个整体概念，对建筑物的特点、形状、尺寸、布置和要求已十分清楚。
有了这个整体概念，在施工中就胸有成竹，可减少或避免错误。
因此，在学习图纸时，绝不能只看单张不看整体，就忙于开工。
只有对建筑物形成了一个整体概念，才可以加深对工程的记忆和理解。
附钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。
laE：抗震构件的钢筋锚固长度。
bw：剪力墙的厚度。
bf：转角处的暗柱的厚度。
ln：梁的净跨度。
llE：钢筋的搭接长度。
hc：支座的净宽度。
λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL （JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）专业图纸代号大全代号表示SC钢管PCPVC 聚乙烯阻燃性塑料管CT桥架WC沿墙暗敷设WS沿墙明敷设CC沿顶板暗敷设F暗敷在地板内CE沿顶板明敷YJV电缆SYV电视线PE接地(黄绿相兼)PEN接零(蓝色)3项线(火线)A项(黄)B项(绿)C项(红)KV(电压)千伏BV散线MEB总等电位LEB局部等电位线路敷设方式代号PVC用阻燃塑料管敷设DGL用电工钢管敷设VXG用塑制线槽敷设GXG用金属线槽敷设KRG用可挠型塑制管敷设线路明敷部位代号LM 沿屋架或屋架下弦敷设ZM沿柱敷设QM沿墙敷设PL沿天棚敷设线路暗敷部位代号LA暗设在梁内ZA暗设在柱内QA 暗设在墙内PA暗设在屋面内或顶棚内DA暗设在地面或地板内PNA暗设在不能进入的吊顶内照明灯具安装方式代号D吸顶式L链吊式G管吊式B壁装式R嵌入式BR墙壁内安装配电线路的标注方法a——b(c×d)e——fa表示回路编号b 表示导线型号c表示导线根数d表示导线截面e表示敷设方式及穿管管径f表示敷设部位表示2根导线表示3根导线表示n根导线照明灯具标注方法a灯数b型号或编号c每盏照明灯具的灯泡个数d灯泡容量，We灯泡安装高度，mf安装方式L光源种类，白炽灯或荧光灯。
