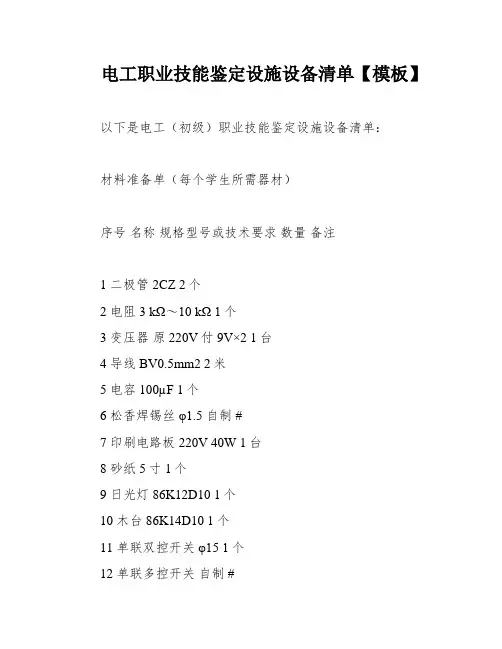

电工职业技能鉴定设施设备清单【模板】

电工职业技能鉴定设施设备清单【模板】以下是电工（初级）职业技能鉴定设施设备清单：材料准备单（每个学生所需器材）序号名称规格型号或技术要求数量备注1 二极管 2CZ 2个2 电阻3 kΩ～10 kΩ 1个3 变压器原220V付9V×2 1台4 导线 BV0.5mm2 2米5 电容 100µF 1个6 松香焊锡丝φ1.5 自制 #7 印刷电路板 220V 40W 1台8 砂纸 5寸 1个9 日光灯 86K12D10 1个10 木台 86K14D10 1个11 单联双控开关φ15 1个12 单联多控开关自制 #13 PVC塑管 8米带配套弯头、接头14 导线各30 BV1.0mm2、BV1.5 mm2 米15 绝缘胶布 500V0.5盘 1块16 灯线 2×0.15/17塑料线 1张17 台虎钳 125~150 1套18 工作台 13001000 1台19 方箱 200200 1个20 划线平台 6001000 1个21 砂轮机 300 1台22 涂料紫色、白粉笔 1台23 电动机三相Y802L－4 1.0kW 1台24 接触器 CJ10－101 1个25 按钮 LA6 5A 4个26 熔断器 RL－15A 3个27 刀开关三极15A 1组28 绑扎线φ1.5 1卷29 二极管 2CZ 2个30 电阻3 kΩ～10 kΩ、300kΩ 各1个31 变压器原220V付9V×2 1台32 导线 BV0.5mm2、BV2.5mm2 各2米33 交流电动机 JSL2 1台34 直流双臂电桥 QJ－44 0.0001－11Ω 1个35 毛坯件铁板A 3 656010、铁板 A 3 404020、45# 千克 1个36 锯条 616015 1支37 直流电动机 Z3－111 1台38 电容50μF 2个39 晶体管 3AX3 1个40 直流稳压电源 WY－21 1个41 低频信号发生器 XFD－6 1台42 电容50μF 2个43 晶体管 3AX3 1个44 低压刀开关 HD－400/3 1个45 记录纸 10张46 电容 0.022µF-20µF 4个47 晶体管 0.22µF 1个48 低压刀开关 3DG 1个49 电阻18 kΩ-1.5 kΩ-10 kΩ 各1个上面是电工（初级）职业技能鉴定所需的设施和设备清单。

第一章-电工常用工具(电工技能培训技巧一)

第二节电工安全及防护用具
二、绝缘棒
•用途：操作高压跌落式熔断器、单极隔离开关、柱上油断路器等； •规格：有500V、10KV、35KV等。
护环
绝缘部分
手柄部分
工作部分
第二节பைடு நூலகம்电工安全及防护用具
三、绝缘鞋（靴）
1.绝缘鞋
•用途：电工必备的个人安全防护用品，其作用是人体与地面绝缘，主要用于防止跨步电压的伤害，也辅
第一节电工通用工具
1.活动板手
•用途：开口宽度可调节，能紧固或松开多种规格的六角或四角螺栓、螺母。 •规格：其规格以长度(mm)×最大开口宽度(mm)表示，常用的有150×19(6英寸)、200×24(8英寸)、250×30(10 英寸)、300×36(12英寸)等几种。
呆扳唇
蜗轮
扳口
活扳唇轴销手柄
初级电工技能培训一
第三节登高用具
一、安全带
安全带是腰带、保险绳和腰绳的总称，用来防止发生空中坠落事故。腰带用来系挂保险绳、腰绳和吊物绳，系在腰部以下、臀部以上的部位。
第三节登高用具
保险绳
保险绳扣腰绳
腰带
二、脚踏板与脚踏绳
•脚踏板：又叫登高板，用于攀登电杆的一种专用登高用具，由板、绳、钩组成。 •脚踏绳：又叫登高绳，也是一种攀登电杆的专用登高用具，适应直径较粗的电杆使用；由较粗的麻绳结成封闭的圆圈。
•类型：发光型、声光型、风车型； •结构：一般由检测部分、绝缘部分、握柄部分组成；
第二节电工安全及防护用具
•使用注意事项： ①选择相应电压等级的验电器； ②一般都是伸缩式，应充分拉伸，手握部分不得超过隔离环； ③使用前应将验电器在确有电源处试测，证明验电器性能确实良好，方可使用； ④ 使用时，应逐渐靠近被测物体，直到氖灯亮； ⑤室外使用，必须在气候条件良好的情况下方可使用。

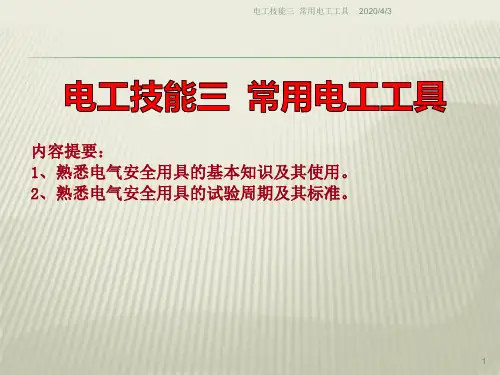

电工技能三常用电工工具

电笔和人体两端的总电阻R.
B、测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻一般很小，通常只有几百到几千欧姆，而测电笔内部的电阻通常有几兆欧左右，通过测电笔的电流 (也就是通过人体的电流)很小，通常不到1毫安，这样小的电流通过人体时，对人没有伤害，而这样小的电流通过测电笔的氖泡时，氖泡会发光.
4
3、验电器
电工技能三常用电工工具
3.1、低压验电器验电器也称验电笔，俗称电笔，它是用来检测导线、
电器和电气设备的金属外壳是否带电的一种电工工具。
根据外形来分测电笔有钢笔式和螺丝刀式两种。
根据测量电压高低来分低压验电器和高压验电器
2020/4/3
电工技能三常用电工工具
上一页下一页
5
电工技能三常用电工工具
➢室外操作时，必须天气良好，在雨、雪、雾及湿度较大的
天气时，不宜进行操作，以免发生危险。
14
1.2 电工刀
电工技能三常用电工工具 2020/4/3
电工技能三常用电工工具
➢不得用于带电作业，以免触电。 ➢应将刀口朝外剖削，并注意避免伤及手指。 ➢剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线。 ➢使用完毕，随即将刀身折进刀柄。
7
（2）原理
电工技能三常用电工工具 2020/4/3
电工技能三常用电工工具
1、欧姆定律：I=U/R；
2、串联电路的总电阻关系式：R=R1+R2；
具体说明如下：
A、当测电笔去检测某一导体是火线还是零线时，通过测电笔的电流(也就是通过人体的电流)I＝加在测电笔和人体两端的总电压U，除以(/相当于分数线)测
线、相线与相线等），以免发生短路事故。

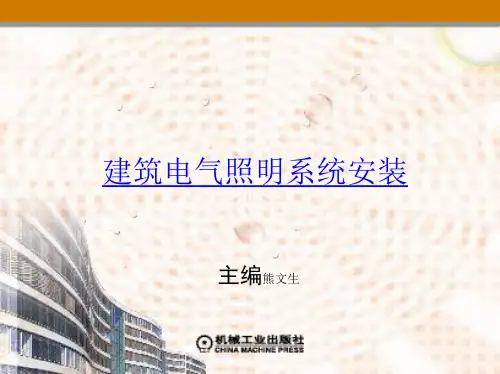

电气照明系统安装常用工具和材料

(2)冲击电钻冲击电钻常用于在建筑物上钻孔，如图2-16所示。 (3)电锤电锤也是一种旋转带冲击电钻的电动工具，它比冲击电钻冲击力大，主要用于安装电气设备时在建筑混凝土柱板上钻孔，
电锤也可用于水电安装，敷设管道时穿墙钻孔，电锤的外形如图2 -17所示。
图2-16
冲击电钻
课题1 电气照明系统安装常用工具
图2-17 电锤
课题1 电气照明系统安装常用工具
1)检查电锤电源线有无损伤，然后用500V绝缘电阻表对电锤电源线进行摇测，测得电锤绝缘电阻超过0.5MΩ时方能通电运行。 2)电锤使用前应先通电空转一下，检查转动部分是否灵活，待检
查电锤无故障时方能使用。 3)工作时应先将钻头顶在工作面上，然后再启动开关，尽可能避免空打孔。 4)用电锤在墙上钻孔时应先了解墙内有无电源线，以免钻破电线发生触电。 5)电锤在使用过程中，如果发现声音异常，应立即停止钻孔，如果因连续工作时间过长，电锤发烫，也要停止电锤工作，让其自然冷却，切勿用水淋浇。 2.弯管器
电力电缆，用聚氯乙烯作绝缘及保护层，有聚氯乙烯绝缘及护套电力电缆、交联聚乙烯绝缘护套电力电缆两种，前者适用于10kV 及以下电力线路。表2-5 常用聚氯乙烯绝缘电力电缆型号及用途表
表2-5 常用聚氯乙烯绝缘电力电缆型号及用途表
课题2 电气照明系统安装常用材料
表2-6 常用交联聚乙烯绝缘电力电缆型号及用途
建筑电气照明系统安装
主编熊文生
单元2 电气照明系统安装常用工具和材料
(1)了解建筑照明系统安装过程中常用工具的结构，理解其工作
原理，掌握各种工具的使用方法及使用过程中应注意的问题。 (2)了解常用材料的种类，理解导线的型号及管材规格的含义，熟悉不同型号导线和不同规格管材的特点及适用场合。 (3)根据施工要求灵活地选用工具和材料并能够正确操作。课题1 电气照明系统安装常用工具课题2 电气照明系统安装常用材料

电工基础-电工材料

材质：G-钢；L-铝；T-铜；H-合金；X-锡. 外形：B-扁形；D-带型；硬度：Y-硬；R-软例：TR-软圆铜线；TBY-硬铜扁线；TRX-镀锡软圆铜线等. 规格表示：圆线用截面直径〔或截面积〕表示；扁形以厚b*a宽表示. 例：TR型线,标称直径1.03mm；标称面积3.5mm2；TBY型线,2*4mm
2〕塑料绝缘电线用于交流500V/直流1000V电气设备、电工仪表、照明线路.可用于室外、室内及埋地敷设.工作温度-15~65℃ 导体有铜、铝；线芯有单芯及多芯,多芯有护套. BV、BLV、BVV、BLVV、BVR型聚氯乙烯绝缘线. RV、RVB、RVS、RVV型聚氯乙烯绝缘软线. 2〕耐热电线 RVR-105型聚氯乙烯绝缘软线.长期工作温度-15~105℃ AF、AFP型氟塑料绝缘耐热电线.长期工作温度-60~250℃
熔断电流：电流超过熔断电流时,经过一定时间自动熔断.通用铅锡合金熔断丝的熔断电流是额定电流的1.3~2倍.
2、熔断材料的选用：
<1>阻性负载〔电热器>：熔丝额定电流为负荷额定电流的 1.3~2倍.
<2>感性负载〔电动机〕：熔丝额定电流为负荷额定电流的3
1.3.3 电阻合金
电阻合金电阻的温度系数低, 阻值稳定,抗氧化性好、焊接性能好.
裸电线
2.裸绞线裸绞线由多股单线绞合而成.与
单线相比,柔软、抗拉强度高.
1〕命名方法：材质+软硬+构造例：铝绞线；铜软绞线；钢芯铝绞线. 2〕型号编制方法：材质+构造+绞线材质：G-钢；L-铝；T-铜；H-合金；X-锡. 构造：J-绞线；加强；例：LGJJ-加强型钢芯铝绞线；TJ-硬铜绞线. 规格表示：用截面面积〔mm2〕表示,也可加单线根数/直径. 例：TJ型线,标称截面120mm2；49/2.85mm

电动机控制元器件及电缆的选型

电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

项目一任务二常用电工工具的使用及导线的剖削、连接、绝缘恢复

任务2 常用电工工具的使用及导线的剖削、连接、绝缘恢复2、掌握导线剖削、连接、绝缘恢复等加工方法在很多场合比如照明线路的安装过程中经常需要剖削导线、制作连接圈、连接导线等操作，本次任务学习利用常用电工工具完成导线加工处理。

表1-13是为完成本次任务需要准备的器材。

表1-13训练准备内容1、常用电工工具在线路安装维修过程中我们经常需要使用钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等工具，这些工具的使用方法及注意事项见表1-14所示。

表1-14常用电工工具的使用说明钢丝钳刀口剪断导线钳口弯绞导线齿口紧固螺母铡口铡切钢丝注意事项：4）钳头不可代替锤子作为敲打工具。

尖嘴钳使用说明：物体不可过大，用力勿过猛。

断线钳使用说明：电线、金属丝及导线电缆。

剥线钳使用说明：电工刀使用说明：导线在连接时需要剥削绝缘层，根据不同类型导线选择合适的工具进行加工处理，具体方法见表1-15。

表1-15导线绝缘层的剥削塑料硬线剥削芯线截面积大于4 mm2的塑料导线，可用电工刀来剖削绝缘层。

①电工刀以45º角切入塑料层②电工刀与线芯保持25º角左右，用力向线端推削，注意不要割伤芯线③削去上面一层塑料绝缘层④将下面塑料绝缘层向后扳翻，最后用电工刀齐根切去芯线截面积≤4mm2及其以下的塑料硬线，一般可用钢丝钳进行剖削。

①用钢丝钳切入绝缘层，不能伤及线芯②右手握住钳头，向外拉剥去绝缘层料线①根据电线粗细选择合适的钳口②右手压下钳把，剥掉绝缘层塑料护套线剥①根据长度横向划一深痕，但不能损②找准芯线中间缝隙，划破保护套层伤芯线绝缘层③向后扳翻护套，用刀齐根切去④在距离护套层10mm处，用电工刀以剖削塑料硬线绝缘层方法去除芯线绝缘层。

花线剥削①电工刀切割棉纱织物保护层一圈后拉去②在距离棉纱纺织物保护层末端10mm处用钢丝钳剥削橡在导线剥削时切勿伤及芯线或出现断股的现象3、制作连接圈在导线与电器元件连接的时候，往往需要制作连接圈，以加大连接的牢固度。
