降压型直流开关稳压电源
浅谈高性能开关型直流稳压电源
浅谈高性能开关型直流稳压电源摘要:高性能开关型直流稳压电源是根据移相控制全桥DC／DC 变换器中的小信号模型,依据系统频域特性研究了电源性能,按技术指标研制出来的一台样机,经过反复的实验,结果表明了高性能开关型直流稳压电源的实用性。
本文主要着手于高性能开关型直流稳压电源的性能探究。
关键词:高性能开关型直流稳压电源探究随着电力电子技术的不断发展,高性能开关型直流稳压电源将在电力系统得到广泛的应用,开关型直流电流的主要优点变现在:工作稳性、可靠性好、重量轻、效率高以及功耗小等,其发展趋势相对于其他开关型电流更具竞争力。
开关型直流电流应用于粒子加速器电源等领域。
经过全方位的分析及全盘考虑。
相关技术研究人员采用移相控制桥DC／DC变换小信号模型设计了高性能开关型直流稳压电源。
1 动态小信号模型探析动态小信号模型的选取具有多样性,选取不同的模型运用得到的设计结果各不一样。
开关电源本质上是一个非线性的控制对象,采用解析的方法指导建模只能近似建立其在稳态时的小信号扰动模型,而用这种模型来解释大范围的扰动时所获得的结论并不完全准确。
其基本得益于开关电源一般工作在稳态。
依据小信号扰动模型设计出的高性能开关型直流稳压电源,配合辅助电路的使用,完全能使开关电源的性能满足要求。
2 直流稳压电源性能指标的确定2.1 稳定性指标要求据有关数据及实践结果表明,不同的系统应该具有不同程度的鲁棒性,同时暂态特性也相对较好。
然而对于直流稳定电源来说,其要求系统的增益余量大于或等于40dB,相位余量大于或等于30dB。
2.2 瞬态响应指标开关电源在受干扰状态下,其输出量会受到影响导致相应的抖动,最后渐渐地恢复到稳定值。
通常我们以过冲幅度和动态恢复的时间长短来测评动态特性。
穿越频率越高,动态恢复所需的时间越短;过冲幅度与相位余量亦存在紧密的相关性。
2.3 电源精度探析电压精度具有严格的要求,其设计范围为不大于1‰,纹波不大于1‰。
然而纹波中分为高频和低频两部分,开关频率造成高频部分的产生,依靠输出滤波器来抑制;电网波动引入了低频部分,低频部分主要依靠系统负反馈来加以克服。
开关直流降压电源(BUCK)设计
开关直流降压电源(BUCK)设计摘要随着电子技术的高速发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系日益密切。
近年来，随着功率电子器件(如IGBT、MOSFET)、PWM技术以及电源理论发展，新一代的电源开始逐步取代传统的电源电路。
该电路具有体积小，控制方便灵活，输出特性好、纹波小、负载调整率高等特点。
开关电源中的功率调整管工作在开关状态，具有功耗小、效率高、稳压范围宽、温升低、体积小等突出优点，在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。
开关电源的高频变换电路形式很多, 常用的变换电路有推挽、全桥、半桥、单端正激和单端反激等形式。
本论文采用双端驱动集成电路——TL494输的PWM脉冲控制器设计开关电源，利用MOSFET 管作为开关管，可以提高电源变压器的工作效率，有利于抑制脉冲干扰，同时还可以减小电源变压器的体积。
关键词：直流，降压电源,TL494,MOSFET1目录摘要 (1)Abstract........................................................... ........ 错误！未定义书签。
1.方案论证与比较 (4)1.1 总方案的设计与论证 ...................................... 错误！未定义书签。
1.2 控制芯片的选择 (4)1.3 隔离电路的选择 .............................................. 错误！未定义书签。
2. BUCK电路工作原理 ......................................... 错误！未定义书签。
3. 控制电路的设计及电路参数的计算 ................ 错误！未定义书签。
3.1 TL494控制芯片................................................ 错误！未定义书签。

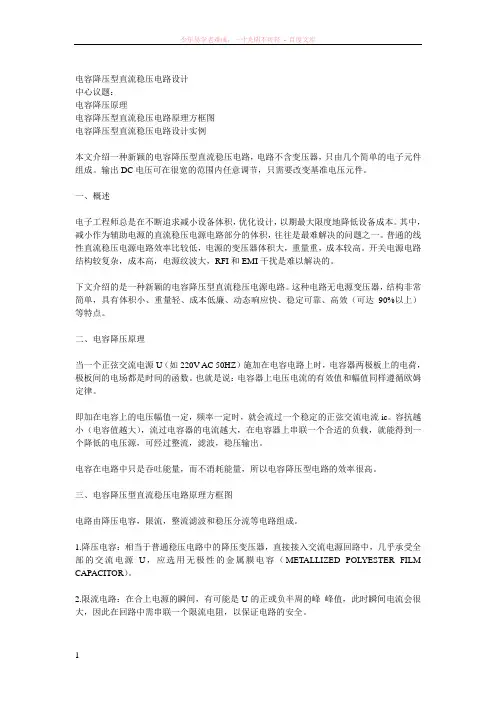

电容降压型直流稳压电路设计
电容降压型直流稳压电路设计中心议题：电容降压原理电容降压型直流稳压电路原理方框图电容降压型直流稳压电路设计实例本文介绍一种新颖的电容降压型直流稳压电路，电路不含变压器，只由几个简单的电子元件组成。
输出DC电压可在很宽的范围内任意调节，只需要改变基准电压元件。
一、概述电子工程师总是在不断追求减小设备体积，优化设计，以期最大限度地降低设备成本。
其中，减小作为辅助电源的直流稳压电源电路部分的体积，往往是最难解决的问题之一。
普通的线性直流稳压电源电路效率比较低，电源的变压器体积大，重量重，成本较高。
开关电源电路结构较复杂，成本高，电源纹波大，RFI和EMI干扰是难以解决的。
下文介绍的是一种新颖的电容降压型直流稳压电源电路。
这种电路无电源变压器，结构非常简单，具有体积小、重量轻、成本低廉、动态响应快、稳定可靠、高效（可达90%以上）等特点。
二、电容降压原理当一个正弦交流电源U（如220V AC 50HZ）施加在电容电路上时，电容器两极板上的电荷，极板间的电场都是时间的函数。
也就是说：电容器上电压电流的有效值和幅值同样遵循欧姆定律。
即加在电容上的电压幅值一定，频率一定时，就会流过一个稳定的正弦交流电流ic。
容抗越小（电容值越大），流过电容器的电流越大，在电容器上串联一个合适的负载，就能得到一个降低的电压源，可经过整流，滤波，稳压输出。
电容在电路中只是吞吐能量，而不消耗能量，所以电容降压型电路的效率很高。
三、电容降压型直流稳压电路原理方框图电路由降压电容，限流，整流滤波和稳压分流等电路组成。
1.降压电容：相当于普通稳压电路中的降压变压器，直接接入交流电源回路中，几乎承受全部的交流电源U，应选用无极性的金属膜电容（METALLIZED POL YESTER FILM CAPACITOR）。
2.限流电路：在合上电源的瞬间，有可能是U的正或负半周的峰_峰值，此时瞬间电流会很大，因此在回路中需串联一个限流电阻，以保证电路的安全。
直流开关稳压电源设计
直流开关稳压电源设计一、设计背景及意义随着电子技术的飞速发展，各类电子设备对电源的需求日益增长。
直流开关稳压电源以其高效、稳定、体积小、重量轻等优点，在通信、计算机、家用电器等领域得到了广泛应用。
设计一款性能优越、可靠性高的直流开关稳压电源，对于提高电子设备的整体性能具有重要意义。
二、设计目标1. 输出电压范围：12V±1V；2. 输出电流：2A；3. 转换效率：≥85%；4. 工作温度范围：25℃~+85℃；5. 具有过压、过流、短路保护功能；6. 体积小，便于安装。
三、设计方案1. 电路拓扑选择本设计采用开关电源的主流拓扑——反激式变换器。
反激式变换器具有电路简单、体积小、效率高等优点，适用于中小功率电源设计。
2. 主控芯片选型选用ST公司的STM32F103系列微控制器作为主控芯片，该芯片具有高性能、低功耗、丰富的外设资源等特点，能够满足开关电源的设计需求。
3. 功率开关管选型功率开关管是开关电源的核心元件，本设计选用N沟道MOSFET作为功率开关管。
根据设计指标，选用IRF530N型号MOSFET，其导通电阻低，可降低开关损耗，提高转换效率。
4. 输出整流滤波电路设计输出整流滤波电路采用肖特基二极管和LC滤波电路。
肖特基二极管具有正向压降低、开关速度快的特点，适用于开关电源整流。
LC滤波电路能有效抑制输出电压纹波，提高输出电压稳定性。
5. 保护电路设计为实现过压、过流、短路保护功能，设计如下保护电路：（1）过压保护：在输出端设置一个电压比较器，当输出电压超过设定值时，触发保护动作，切断功率开关管的驱动信号。
（2）过流保护：在功率开关管源极串联一个取样电阻，实时监测电流值。
当电流超过设定值时，触发保护动作，切断功率开关管的驱动信号。
（3）短路保护：在输出端设置一个电流比较器，当输出电流超过设定值时，触发保护动作，切断功率开关管的驱动信号。
四、实验验证与优化1. 搭建实验平台，对设计的直流开关稳压电源进行测试，观察输出电压、电流、效率等参数是否符合设计要求。
2016TI杯省级电子设计竞赛A题lm5117省一等
2016TI杯省级电子设计竞赛A 题lm5117省一等2016年TI杯大学生电子设计竞赛A题：降压型直流开关稳压电源【本科组】2016年7月27日星期三摘要随着开关电源在计算机、通信、航空航天、仪器仪表及家用电器等方面的广泛应用, 人们对其需求量日益增长, 并且对电源的效率、体积、重量及可靠性等方面提出了更高的要求。
开关电源以其效率高、体积小、重量轻等优势在很多方面逐步取代了效率低、又笨又重的线性电源。
本系统是以TI公司的降压控制器LM5117芯片和CSD18532KCS MOS 场效应管为核心器件设计而成的一个降压型直流开关稳压电源。
该系统能实现16V到5V直流电压的转换，输出电流范围是0~，且电源有识别负载的功能。
本系统具有调整速度快，精度高，电压调整率低，负载调整率低，效率高，体积小，重量轻，输出纹波小等优点。
关键词：LM5117；CSD18532KCS；稳压电源；负载识别。
一、方案论证本系统主要由DC-DC变换电路模块、控制模块、过电流保护模块、负载识别模块组成，下面分别论证这几个模块的选择。
1.1电源变换电路方案论证通过分析题目任务与要求，将输入16V的直流电转换为稳定的5V直流电源，即实现直流-直流电压的变换。
方案一：间接直流变流电路：直流经过逆变电路之后成为交流再经变压器后整流滤波得到所要求的直流电源。
该方案可以实现输入与输出的隔离，适用于输入电压与输出电压之比远小于或大于1 的情况，但由于采用多次变换，电路中的损耗大，效率低，而且结构较为复杂。
方案二：直接直流变流电路，Buck变换器：也称降压式变换器。
电路图如图1-1所示。
开关的通断受外部PWM信号控制，输出电压与输入电压的关系为E,通过改变占空比可以相应实现输出电压的变化，该电路采用直接直流变流的方式实现降压，电路结构较为简单，损耗较小，效率较高。
综合比较，我们选择方案二。
1.2稳压控制方法的方案选择方案一：采用单片机产生PWM波,控制开关的导通与截止。
开关电源34063
MC34063构成的DC/DC开关稳压电源1.开关型直流稳压电源简介1.1线性稳压电源和开关稳压电源的比较线性稳压电源：结构简单，调节方便，输出电压稳定性强，纹波电压小。
缺点是调整管工作在甲类状态，因而功耗大，效率低（20％～49％）；需加散热器，因而设备体积大，笨重，成本高。
开关稳压电源：调整管工作在开关状态，大大减小了器件的功耗，提高了电源的工作效率，开关型稳压电源的效率可达70％～95％。
体积小，重量轻。
适于固定的大负载电流、输出电压小范围调节的场合。
1.2串联（降压）开关型稳压电路换能电路的基本原理图及其等效电路串联开关型稳压电源的结构框图串联开关型稳压电路的简化电路串联开关型稳压电路，通过对三极管斩波控制完成稳压输出。
由于能量到达负载为输入电压的断续形态，故输出电压低于输入电压为降压型开关电路。
1.3并联（升压）开关型稳压电路换能电路的基本原理图及其等效电路并联开关型稳压电路的简化电路并联开关型稳压电路，同样通过对三极管斩波控制完成稳压输出。
能量到达负载也为断续形态，但为输入电压与电感电压和的断续形态，故输出电压可高于输入电压为升压型开关电路。
2. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率范围为100HZ到100KHZ*可构成升压、降压或反向电源变换器3.MC34063引脚图及原理框图4.MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
直流稳压电源10.4
Байду номын сангаас
D
CO
UO –
RL
下页
返回
模拟电子技术基础
T + UI –
+
e
uE
iL + uL – iC
IO +
+
C T
D
CO
UO –
RL
来自反馈控制电路 控制脉冲的特点 周期T恒定 周期 恒定
上页 下页 返回
模拟电子技术基础
T + UI – 2. 工作原理
+
e
uE
iL + uL – iC
IO +
+
C T
上页
模拟电子技术基础
3. 输出电压 O 输出电压U 占空比
uE
UI UO
O
Ton
Toff
t
iL
UO/ RL
输出直流电压
O
t
UO
UOmin UOmax
O
t 下页 返回
上页
模拟电子技术基础
4. 反馈控制的降压型开关稳压电源方框图 T + R UI
脉宽调制器 采样电路
L D C
+ UO RL
–
–
上页
下页
上页
下页
返回
模拟电子技术基础
降压型开关稳压电路的工作原理 1. 降压型开关稳压电路 T + UI –
+ e
uE
iL + uL – iC
IO +
+
C T
D
CO
UO –
RL
上页
下页
返回
开关式稳压电源的各种电路类型概述
开关式稳压电源的各种电路类型概述1、根本电路交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以到达稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路：电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种本钱最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。
唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。
３．单端正激式开关电源单端正激式开关电源的典型电路：这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
电路使用的变压器构造复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。
开关型稳压电源介绍
开关型稳压电源介绍1、开关型稳压电源的组成开关型稳压电源（简称开关电源）的基本电路一般由线性滤波器、整流滤波器、功率变换器和稳压控制电路组成。
开关电源构成框图如下图所示。
▲开关电源构成框图线性滤波器又称电磁干扰（ＥＭＩ）滤波器、噪声滤波器（ＰＮＦ）、电源滤波器等，它是２０世纪８０年代问世的一种新型器件，防止电网中的干扰脉冲进入整流滤波电路，同时也阻碍本机产生的噪声反馈到公共电网，输出直流高压加到功率变换器进行功率变换，向负载输出符合要求的直流电压。
开关电源控制器一般包括取样、比较放大、基准源和控制调整电路等，当某种原因使输出电压不稳定时，通过开关电源控制器自动调整功率变换器中的功率开关器件的通断时间比或频率，达到自动调节输出电压的目的，使输出电压保持稳定。
功率变换器亦称ＤＣ／ＤＣ变换器，是将直流电压变换成另一种直流电压的变换电路。
通常各种电子、通信设备需要的电源电压不同，利用ＤＣ／ＤＣ变换器，就可以把整流器输出的直流电压变换成电子、通信设备所需要的直流电压。
2、开关电源特点与线性稳压电源相比，开关电源有以下特点：（1）效率高、功耗小开关电源的功率开关管（调整管）工作在开关状态，因此功率开关管的功耗极小，效率在８０％以上。
（2）稳压范围宽线性稳压电源在交流输入电压低于１６０Ｖ时，输出电压就不稳定，而输入交流电压偏高时则效率降低。
而开关电源交流输入电压在１３０～２６０Ｖ范围变化时都能达到很好的稳压效果。
现在三端、多端单片开关电源在８５～２６５Ｖ范围内均能正常工作。
（3）稳定性和可靠性高功耗小使得电子、通信设备内的温升也低，减小了周围元器件的高温损坏率，使设备的热稳定性和可靠性大大提高。
（4）体积小、重量轻开关电源可将电网交流电压直接输入整流，再通过高频变压器获得各种不同的交流电压，省去了笨重的变压器，使电源的重量减轻很多。
开关电源的功率密度（输出功率Ｐ与体积Ｖ之比，单位为Ｗ／ｃｍ３）很大，可达０．３７Ｗ／ｃｍ３，而相控型稳压电源的功率密度只能达到０．０４３Ｗ／ｃｍ３。
2021年TI杯大学生电子设计竞赛试题库(精品)
2021年TI 杯大学生电子设计竞赛试题库（精品）A 题：降压型直流开关稳压电源1．任务以TI 公司的降压控制器LM5117芯片和CSD18532KCS MOS 场效应管为核心器件，设计并制作一个降压型直流开关稳压电源。
额定输入直流电压为U IN =16V 时，额定输出直流电压为U O =5V ，输出电流最大值为I Omax =3A 。
测试电路可参考图1。
U O R L降压直流稳压电源I OU IN－＋＋－R负载识别端口图1 电源测试连接图2．要求（1）额定输入电压下，输出电压偏差：|∆U O |=|5V −U O |≤100mV ； （10分）（2）额定输入电压下，最大输出电流：I O ≥3A ； （10分）（3）输出噪声纹波电压峰峰值：U OPP ≤50mV(U IN =16V,I O =I Omax )；（1分）（4）I O从满载I Omax变到轻载0.2I Omax时，负载调整率：S i=|UO轻载UO满载−1|×100%≤5% (U IN=16V)；（10分）（5）U IN变化到17.6V和13.6V，电压调整率：S V=max (|U O17.6V−U O16V|,|U O16V−U O13.6V|)U O16V×100%≤0.5% (R L =U O16VI Omax)（10分）（6）效率η≥85%（U IN=16V，I O=I Omax）；（15分）（7）具有过流保护功能，动作电流I Oth=3.2±0.1A；（10分）（8）电源具有负载识别功能。
增加1个2端子端口，端口可外接电阻R(1kΩ-10kΩ)作为负载识别端口，参考图1。
电源根据通过测量端口识别电阻R的阻值，确定输出电压，U O=R1kΩ(V)；（10分）（9）尽量减轻电源重量，使电源不含负载R L的重量≤0.2kg。
（15分）（10）设计报告（20分）项目主要内容满分方案论证比较与选择方案描述3理论分析与计算降低纹波的方法DC-DC变换方法稳压控制方法6电路与程序设计主回路与器件选择其它控制电路与控制程序(若有)6测试方案与测试结果测试方案及测试条件测试结果及其完整性测试结果分析3设计报告结构及规范性摘要、报告正文结构、公式、图表的完整性和规范性2总分203．说明（1）该开关稳压电源不得采用成品模块制作。
基于LM5117的降压型直流开关电源的实现
基于LM5117的降压型直流开关电源的实现前言在现代化的电子设备中，直流电源已经成为了不可或缺的一部分。
由于其高效、精准的输出特性，直流电源在工业、科学、医疗等领域都得到了广泛的应用。
针对不同的需求，直流电源可以采用不同的设计方案，其中基于降压型直流开关电源的方案已经成为了当前最为流行的一种。
在这篇文章中，我们将会介绍一种基于LM5117的降压型直流开关电源的设计实现过程。
理论基础在设计一个降压型直流开关电源时，我们需要先了解一些基础理论知识。
其中比较重要的是直流稳压器、开关电源、PWM技术等。
直流稳压器直流稳压器是一种可以使输出电压稳定在一定范围内的电路。
其中，线性稳压器和开关稳压器是比较常见的两种。
线性稳压器的优点是结构简单、稳定性好，缺点是效率低、输出电压变化范围小；而开关稳压器的优点是高效、输出电压变化范围大，缺点是结构复杂、稳定性差。
开关电源开关电源是指将输入电压通过开关变换、滤波、控制等技术得到所需输出电压的电源。
其中，开关管的开关时间、开关频率以及电感电容的选择都是影响开关电源性能的关键因素。
PWM技术PWM技术是指通过不同占空比的矩形波控制输出电压的技术。
PWM技术可以实现高效的输出、精确的电压调节，已经成为了开关电源设计中的重要手段。
LM5117的特性LM5117是一种高效的同步型降压控制器，具有以下特性：1. 采用恒频/恒占空比的PWM控制技术，输出负载变化时可以保持高效率。
2. 可以实现高达100%的占空比，适合大电流输出应用。
3. 可以在不同工作条件下自动切换成连续导通模式或断续导通模式。
4. 具有多种保护功能，包括电感电流极限保护、短路保护、过温保护等。
设计方案在LM5117的帮助下，我们可以设计出一种高效、稳定、具有多种保护功能的降压型直流开关电源。
具体实现过程如下：1. 输入电压调整电路为了让LM5117正常工作，我们需要对输入电压进行调整。
在开关电源中，输入电压通常经过全波桥整流电路后得到。
降压型开关稳压电源控制器 MXT2596 技术说明书
◆典型特性曲线
北京时代民芯科技有限公司
4
温度特性
降压型开关稳压电源控制器
MXT2596 技术说明书
电压调整率
饱和压降
输入输出压差
待机特性
频率特性
北京时代民芯科技有限公司
5
降压型开关稳压电源控制器
◆ 测试电路和PCB版图指导
测试电路 固定输出电压型
MXT2596 技术说明书
CIN —470μF 50V
4、输入电容的选择（CIN） A、为了防止在输入端出现大的瞬态电压，在输入端和地之间要加一个低等效串联电阻的铝或钽 电容作为旁路电容，这个电容要靠近IC。另外，输入电容的电流均方根值至少为直流负载电流 的1/2。要确保所选的电容的这个参数不能低于直流负载电流的一半。几个不同的铝电解电容 的典型均方根电流值所对应的曲线如图7所示 B、对铝电解电容，其耐压值要为最大输入电压的1.5倍。必须注意的是，如果使用了钽电容，则 它的耐压要为输入电压的2倍，推荐使用生产厂家测试过浪涌电流的电容。使用瓷片电容为输 入旁路电容时要特别小心，因为这可能会在输入脚处引起非常严重的噪声。
MXT2596系列的待机电流为75μA(典型值)，内置两级过流保护电路和过热保护电路。
◆特点
※ 3.3V、5V、12V固定输出版和输出可调版 ※ 负载电流达到3A ※ 输入电压达到40V ※ 外围只需四个元件 ※ 电压调整率和电流调整率非常小 ※ 内置固定频率振荡器 ※ TTL电平关断功能 ※ 待机电流仅为75μA ※ 转换效率高 ※ 内置过热保护电路和限流保护电路
3
降压型开关稳压电源控制器
MXT2596 技术说明书
电特性(续)
符号 参数说明
条件
控制 测试电路见图1
降压型开关稳压器TPS5410
降压型开关稳压器TPS5410~TPS5450为了取代降压型线性稳压器，推出新一代开关型降压稳压器系列，其输入电压为5.5V~36V，输出电流分别为1A（TPS5410），2A（TPS5420），3A（TPS5430）及5A（TPS5450）系列，其主要性能及特点：* 宽的输入电压范围从5.5V~36V。
* 高的转换效率，从90%~95%，内部功率开关导通电阻分别为110mΩ的MOSFET开关。
* 输出电压范围从1.22V~35V，精度为1.5%。
* 设置好内部放大器补偿网络，大幅度减少外部元件。
* 固定开关频率在500KHZ，大幅度减小了外部电感电容的体积。
* 好的线性调整率和瞬态响应能力。
* 保护系统包括过流保护和芯片过热保护。
* 工作环境为-40℃~+125℃。
* 采用有散热底板的POWER-SO-8封装。
该器件有广泛的市场空间，如机顶盒，DVD，LCD-TV，工业电子产品，音频系统电源，电池充电，LED驱动，适用于输入电压为24V及12V的电子系统。
其8个引脚功能如下：1PIN——BOOT，为高边MOSFET驱动用的升压电容接线端，外接0.01μF电容从BOOT 到PH端。
2PIN——NC。
3PIN——NC。
4PIN——VSENSE。
反馈输入端，外部用电阻分压器接到输出。
5PIN——ENA，芯片的ON/OFF控制端，其电平在0.5V以下时，器件停止开关，将其浮动时，芯片即使能。
6PIN——GND，IC公共端。
7PIN——VIN，外部电压输入端。
紧靠IC外接旁路电容。
8PIN——PH，高边功率开关的源极，接到外部电感及回流二极管。
POWER PAD，封装底部金属板，外接至PGND。
TPS5410~50系列开关稳压器内部等效电路如图1所示，基本应用电路如图2。
图1 TPS5410 系列内部等效方块电路图2 TPS5410系列基本应用电路下面详细介绍其原理和功能。
* 振荡频率内部自由运转振荡器设置PWM的开关频率在500KHZ，这样可以大幅度减小输出电感感量，同时保持好的纹波。
XL6007 400KHz 60V 2A开关电流升压 升降压型DC-DC转换器说明书
400KHz 60V 2A 开关电流升压/升降压型DC-DC转换器XL6007特点⏹ 3.6V到24V宽输入电压范围⏹集成单反馈引脚的正或负输出电压编程⏹电流模式控制提供出色的瞬态响应⏹ 1.25V基准电压输出可调⏹固定400KHz开关频率⏹最大2A开关电流⏹SW脚内置过压保护功能⏹出色的线性与负载调整率⏹EN脚TTL关机功能⏹内置功率MOS⏹效率高达90%⏹内置频率补偿功能⏹内置软启动功能⏹内置热关断功能⏹内置限流功能⏹SOP8封装应用⏹汽车和工业转换器⏹便携式电子设备描述XL6007稳压器是一种宽输入范围、电流模式DC/DC转换器，能够产生正输出电压或负输出电压。
它可以配置为升压、反激、SEPIC 或反相转换器。
XL6007内置N沟道功率MOSFET和固定频率振荡器，电流模式架构可在宽输入电压范围和输出电压范围内稳定运行。
XL6007稳压器是专为便携式电子设备设计的。
图1.XL6007封装400KHz 60V 2A 开关电流升压/升降压型DC-DC 转换器 XL6007引脚配置XL600713524SWEN FB VIN NC678SW GNDGND图2. XL6007引脚配置表1.引脚说明引脚号 引脚名称 描述1 EN 使能引脚，低电平关机，高电平工作，悬空时为高电平。
2 VIN 电源输入引脚，支持DC3.6V~24V 宽范围电压操作，需要在VIN 与GND 之间并联电解电容以消除噪声。
3 FB 反馈引脚，参考电压为1.25V 。
4 NC 无连接。
5,6 SW 功率开关输出引脚，SW 是输出功率的开关节点。
7,8 GND接地引脚。
400KHz 60V 2A 开关电流升压/升降压型DC-DC 转换器 XL6007方框图EA2.5V Regulator 1.25V ReferenceSWGND2.5V 1.25VEA COMPOscillator400KHzDriverFBOVPNDMOSENOCPRS LatchThermal ShutdownSlop CompensationPhase CompensationUVLOSoft StartVIN图3. XL6007方框图典型应用XL6007C IN 47uf /50VD1 1N5822L 33uh/4AVIN27,8135,6GNDVINSWC1105EN ON OFF Boost Converter Input 12V ~ 16VOutput 18.5V / 0.5A VOUT=1.25*(1+R2/R1)R1 1KC OUTR2 13.8KVOUT 18.5VC2105FB图4. XL6007系统参数测量电路（Boost 转换器）400KHz 60V 2A开关电流升压/升降压型DC-DC转换器XL6007订购信息产品型号打印名称封装方式包装类型XL6007E1 XL6007E1 SOP8 2500/4000只每卷XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。
2016TI杯省级电子设计竞赛A题lm5117省一等
