手持转速表操作说明

合集下载

手持转速表操作说明

1、简介

手持转速表是一种便携式的仪器，用于测量旋转装置的转速。

本操作说明旨在向用户介绍手持转速表的使用方法和注意事项。

2、准备工作

在进行测量前，请确保已完成以下准备工作：

2.1 确认手持转速表电池电量充足，如电量不足需及时更换；

2.2 清洁转速表探头以确保测量准确性；

2.3 根据需要选择合适的测量模式。

3、使用步骤

3.1 打开转速表电源开关，并等待数秒以使仪器初始化；

3.2 选择合适的测量模式，如：线性速度测量模式或转速测量

模式；

3.3 将探头与测量目标物接触，确保与目标物表面紧密贴合；

3.4 观察仪器显示屏上的转速数值，并记录下来作为测量结果；

3.5 如需要继续测量其他目标物，请重复步骤3.3至3.4：

4、注意事项

为了确保准确的测量结果和安全使用，请注意以下事项：

4.1 不要在测量过程中用力敲击转速表或探头，以免影响测量

结果和损坏仪器；

4.2 防止探头与物体表面间出现杂质或污垢，以免影响测量准

确性；

4.3 在高温环境下进行测量时，要注意保护仪器和自身安全，

避免灼伤；

4.4 请勿将手持转速表置于潮湿或有腐蚀性气体的环境中使用；

4.5 在使用完毕后，请及时关闭电源开关以避免电池耗尽。

5、附件

本文档没有涉及附件。

6、法律名词及注释

6.1 转速：物体的单位时间内绕轴旋转的圈数，通常以每分钟

的圈数（rpm）表示；

6.2 探头：用于感应目标物体转速的仪器部件。

转速表的使用注意事项介绍

转速表是一种常用的测量车辆转速的仪器，其准确度对于保证车辆正常运转至

关重要。以下是转速表的使用注意事项介绍，帮助您正确使用转速表并保证其测量精度。

选择适当的测量工具

在使用转速表之前，需要选择合适的测量工具。常见的测量工具包括接头、快

速安装型和螺纹安装型等，其使用方法各异。在选择时要根据车辆型号、发动机类型和测量精度等因素进行选择。

正确安装转速表

转速表正确的安装方法可以保证测量的准确性。在安装时，需要根据转速表的

类型选择合适的安装位置，一般来说，在点火开关与发动机之间连线。安装时应注意将所有接口连接好并固定牢固，避免在测量时产生错误。

预热转速表

在测量之前，需要进行预热，以充分激活转速表内部元器件，提高测量精度。

预热时间一般为5至10分钟左右，具体以转速表说明书为准。

稳定车速

在测量车辆转速时，需要车速保持稳定。一般来说，需要将车辆摆在水平地面上，然后对轮胎进行适当的调整。在测量时不要过于急促地加速或减速，以保持车速的稳定。

保持转速恒定

测量车辆转速时，需要保持转速恒定。转速表的误差较大，如果转速发生波动，则会影响测量精度。因此，在测量时需要将车辆的转速保持在一个恒定的水平。

防止电磁干扰

在使用转速表时，需要注意防止电磁干扰对其测量精度产生影响。电磁干扰可

能通过汽车发动机、电池及其他电子元件传到转速表中。要避免导线与车辆的接触，以防止车辆运行时产生电磁波干扰。

注意测量范围

不同类型的车辆转速范围不同，因此在使用转速表时需要注意测量范围。一般来说，转速表的测量范围为500至30000转/分。使用时需要根据车辆的转速情况进行选择，以保证测量精度。

接触式转速表和非接触式转速表

第三项转速测量

一、训练目的

1. 各种接触式转速表的识别、特点以及使用；

2. 各种非接触式转速表的识别、特点以及使用。

二、评估要素

1.指出离心式转速表技术参数并进行平均转速测量；

2.指出磁性转速表技术参数并进行平均转速测量；

3.指出磁电式测速传感器的工作特点并进行平均转速测量；

4.指出光电式测速传感器的工作特点并进行平均转速测量；

5.读数准确，能正确对测量过程中出现的误差进行分析；

)

6.正确对仪表进行保养。

三、操作指南

1、接触式转速表

(1) 离心式转速表

离心式转速表主要由机心、变速器和指示器三部分组成，如图3-1a所示。重锤利用连杆与活动套环及固定套环连接，固定套环装在离心器轴上，离心器通过变速器从输入轴获得转速。另外还有传动扇形齿轮、游丝、指针等装置。为使转速表与被测轴能够可靠接触，转速表都配有不同的接触头。使用时可根据被测对象选择合适的接触头安装在转速表输入轴上。

a b

图3-1

离心式转速表是利用旋转质量的离心力同旋转角速度(即转速)成比例的原理制成的。一个质量较大的重环安装在旋转轴上，并可随轴一同旋转。当轴旋转时，重环随着轴旋转的同时，在离心力的作用下，围绕其自身的轴向垂直于轴的方向偏转，增大了其与轴的夹角，直到扭力弹簧产生的恢复力使离心力重新得到平衡为止。重环所在平面同旋转轴夹角的变化通过杠杆、扇形块、小齿轮传递给指针，驱动指针偏转。由于刻度是以转速的单位为刻度，而夹角与转速的平方成正比，所以表盘上的刻度是不均匀的。

离心式转速表结构简单,使用方便,价格便宜，能测量柴油机的瞬时转速，并具有较大的稳定性；但其精度较低，一般在1-2级，相对误差一般在1—8％范围内，而且不能连续使用；由于它的测量方法为接触式，在测量中会消耗轴的部分功率，因而使用范围受到一定的限制。

Fluke931型转速计使用手册

供 12” 的转轮。光学（非接触式）测量要使用红外光束以非接触方式测量 RPM（转速），先将连接适配器从转速计的上端拔出。将连接头直接往外拉即可拔出。见图 2。 1. 停下待测速的旋转装置。 2. 清洁一个区域以粘贴反光带。 3. 将反光带放置在旋转装置上。 4. 启动转速计并使用 F 键选择 RPM（转速）模式。 5. 将转速计对准转动的反光带，并将两者之间距离保持在 500 mm (20 in) 以内。
配置................................................................................................................... 3 光学（非接触式）测量...................................................................................... 3 接触式测量........................................................................................................ 3 表面速度和距离................................................................................................. 4 转轮的使用........................................................................................................ 4 最大、最小和平均读数...................................................................................... 4 更换电池................................................................................................................. 5 规格........................................................................................................................ 5 RPM（转速）................................................................................................... 5

转速仪表使用说明书

SAIL-ZKZ-III 电厂转速智能控制仪表

使用说明书

一、概述

电厂转速监控装置可以同时输入两路信号测量，显示机组转速/频率、转速百分比/转速最大值等，还具有传感器的断线报警、故障（蠕动）报警以及对应机组转速8 个报警点输出等功能。

该测控仪充分利用单片机的特长，实现了精度高、功能强、高可靠、易操作等优点。其最突出的优点在于只与测量信号的频率有关而与信号电压幅值无关，因而特别适合低残压信号的测量。它集频率表、转速表、转速继电器、转速测试仪表于一体。不用担心转速接点出口值因长期运行而变化，提高了可靠性，该测控仪还能保存记忆当前机组转速最大值，这给机组甩负荷实验，事故过速分析带来极大方便。测控仪采用回差方式消除出口继电器抖动，对于机组刹车引起的波形畸变，则采用闭锁方式防止输出误动作，根据电厂运行需要，可以在现场方便地对8 个转速出口值进行一定范围的整定。

该仪表还具有标准电流输出、Modbus-RTU 模式RS485 通讯接口，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。

二、技术性能测量输入信号：一路标准脉冲信号，测量转速；一路PT 信号，测量发电机输出频率

测量频率范围：PT 为0.3~150Hz/0.2~250V ，标准脉冲信号0 ~ 8KHz 测量精度：0.1 ％士

1 字

显示内容：机组转速/频率、转速百分比/ 转速最大值输出信号：八路报警继电器，每点可在

0~200% 的范围内自由设定；一路发动机组蠕动

故障报警；一路断线报警

输出触点容量：A1~A8 为5A/250VAC、5A/30VDC ;故障和断线为3A/250VAC、3A/30VDC 模拟量输出： 4 ~ 20mA 、0 ~ 10mA 、0 ~ 20mA

数显转速表安全操作及保养规程

数显转速表是现代化机械设备中必不可少的一种测量仪器，它通过数字显示转速、频率和时间等数据，帮助操作员监测设备运行状态以及判断设备运行是否正常。但是，数显转速表也需要经常进行保养和调整，以确保其性能和精度。本文将详细介绍数显转速表的安全操作和保养规程，以确保使用者的人身安全和设备的正常运行。

安全操作规程

1. 电源接线

在使用数显转速表前，必须保证电源线的连接正确无误。使用者应该选择符合要求的电源线，并确保其接头与插座连接正确。如果需要使用延长线或多插头，也必须保证它们符合适用标准。在连接或拆卸电源线时，务必把电源断开。

2. 测量范围

在使用数显转速表时，必须对测量范围进行确认。如果超出了测量范围，不仅会导致误差，还有可能导致设备损坏或安全事故。如果不确定可以分别按照不同规格选择，以便测量对象可以被测并满足所需精度。

3. 接线方式

使用数显转速表时，必须根据连接对象的不同而选择相应的接线方式。应按照正确的连接方法进行接线，确保连接稳定可靠。当测量的

对象具有高压、高电流、高频率等危险信号时，必须采用正确的保护

电路，确保使用者的人身安全。

4. 电源开关

在使用数显转速表时，应该先打开电源开关，并留意指示灯的反应。在电源关闭时，应该先关闭电源开关，并确认指示灯停止亮着。如果

检查到指示灯长时间亮着，必须停止使用，以防发生故障或危险。

5. 操作指南

对于数显转速表的操作，必须遵循使用说明书中的操作指南。如果

不了解操作方法或有问题，不应该盲目进行操作，需要从资料、产品

运行的知识中说明问题、请教专业人员。确保掌握必要的知识和技能，具备操作能力。

手持抄表器使用说明书草稿

手持抄表器说明书

编制: 审核: 批准:

沈阳太宇机电设备有限公司

二零零九年七月二十五日

一．开始使用手持抄表器

开机：正常关机情况下，请按住抄表器正上方的开关机按键大概

2-3 秒，电源指示灯自动点亮，同时屏幕上出现开机画面。等待大约10秒钟，直至出现Windows CE 的画面。

挂起：当暂时不需要使用抄表器时，请选择“开始”-“挂起”，此时抄表器进入休眠状态。需要唤醒时，轻按抄表器电源按键即可。关机：当长时间不需要使用抄表器时，请长按抄表器的电源按键，直到抄表器出现正在关机。此时，液晶屏背光和电源指示灯熄灭。重置：当抄表器意外停止响应时，请按以下方式进行重置：1.按住正上方的开关键大约5 秒钟时间直至关机。2.用产品自带的触摸笔按下抄表器左侧面中间的复位按键直至重新启动。

触摸笔的使用：在抄表器的屏幕上执行操作，应使用随附的手写笔。手写笔可以用来实现以下基本操作：

触摸屏的校准：当您觉得你的触摸屏点击不准确时，可执行如下操作，点击：开始->控制面板->笔针->再校准，然后根据提示点击液晶屏进行屏幕校准。

点击：轻触屏幕，选择或打开某个项目。点击项目后需提起触摸笔。点击动作相当于使用鼠标来单击计算机上的某个项目。

拖动：将手写笔的笔尖放在屏幕上，然后沿着屏幕拖动某项，直到完成所选操作时再抬起手写笔，拖动动作相当于按下鼠标左键来拖动计算机上的项目。

电池管理：抄表器需要一些电量来维持RAM中的文件和时钟，当您的电池电量低于系统设定的电量时，在抄表器右下角的位置会出现一个电池，在旁边会出现一个红色感叹号，同时屏幕提示“电池电量严重不足”。此时，您需要对电池进行充电，以免丢失您尚未保存的数据。在使用过程中，可以随时使用以下的方法来查看当前的电池电量：我的设备=〉控制面板=〉电池电量。抄表器可以通过以下方式对电池进行充电：1.使用随机附带的USB 连接线，一端插在PC 机的USB 口，一端插在抄表器的USB从口(抄表器下方右侧端口)，此时，正上方的充电指示灯点亮，表示电池正在充电中。

VICTOR 6234P数字转速表安全操作规程

124 4.1

装上1节9V 6F22电池，长按ON/OFF 键可开机或关机。短按此键可功能选择（VICTOR 6234P 无功能选择）

4.2VICTOR 6234P VICTOR 6236P

4.2.1向待测物体上贴一个反射标记。

4.2.2长按ON/OFF 开机，短按ON/OFF 选择测量模式photo RPM ，如果已安装了接触配件的请取下。

4.2.3按下测试键TEST 键，使可见光束与被测目标成一条直线。待显示值稳定后，释放测试键TEST ，但测量的最大值，最小值和最后一个显示值均自动存储在仪表中。

4.2.4按下MEM 记忆键，即可显示出最大值，最小值及最后测量值。 4.3

4.3.1短按ON/OFF 选择测量模式contact RPM,安装好接触配件。

4.3.2将接触橡胶头与被测物靠紧并与被测物同步转动。

4.3.3按下测试键TEST 键开始测量，待显示值稳定后，释放测试键TEST ，测量值自动存储。

4.3.4按下MEM 记忆键，即可显示出最大值，最小值及最后测量值。 4.4

4.4.1短按ON/OFF 选择测量模式m/min(公制)或ft/min(英制),安装好接触配件。

VICTOR 6234P

本规程适用于VICTOR 6234P 数字转速表的操作。

VICTOR 6234P 数字转速表使用说明书。

为了安全使用VICTOR 6234P 数字转速表，保障设备人身安全，制定本规程。

4.4.2将接触配件与被测物靠紧并与被测物同步转动。

4.4.3按下测试键TEST键开始测量，待显示值稳定后，释放测试键TEST，测量值自动存储。

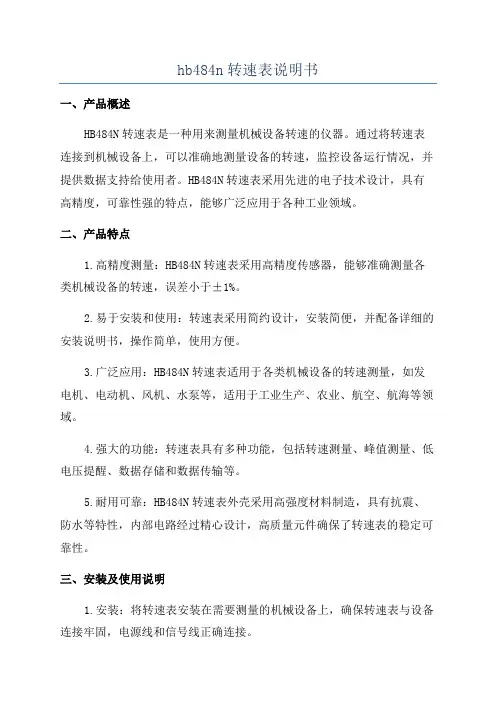

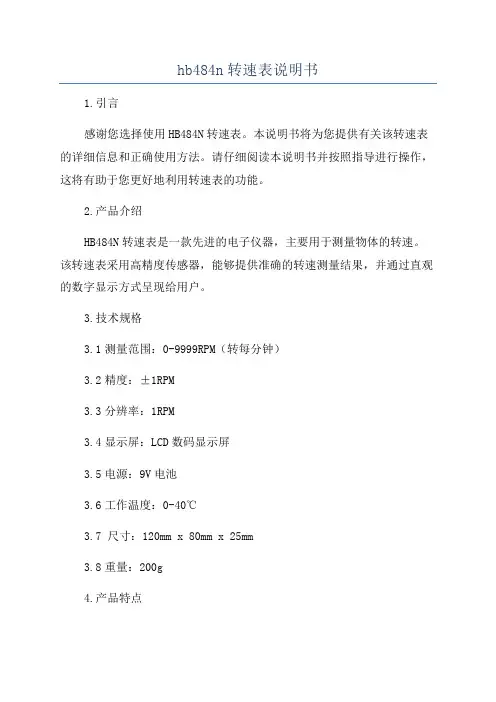

hb484n转速表说明书

一、产品概述

HB484N转速表是一种用来测量机械设备转速的仪器。通过将转速表连接到机械设备上，可以准确地测量设备的转速，监控设备运行情况，并提供数据支持给使用者。HB484N转速表采用先进的电子技术设计，具有高精度，可靠性强的特点，能够广泛应用于各种工业领域。

二、产品特点

1.高精度测量：HB484N转速表采用高精度传感器，能够准确测量各类机械设备的转速，误差小于±1%。

2.易于安装和使用：转速表采用简约设计，安装简便，并配备详细的安装说明书，操作简单，使用方便。

3.广泛应用：HB484N转速表适用于各类机械设备的转速测量，如发电机、电动机、风机、水泵等，适用于工业生产、农业、航空、航海等领域。

4.强大的功能：转速表具有多种功能，包括转速测量、峰值测量、低电压提醒、数据存储和数据传输等。

5.耐用可靠：HB484N转速表外壳采用高强度材料制造，具有抗震、防水等特性，内部电路经过精心设计，高质量元件确保了转速表的稳定可靠性。

三、安装及使用说明

1.安装：将转速表安装在需要测量的机械设备上，确保转速表与设备连接牢固，电源线和信号线正确连接。

2.使用：打开转速表开关，仪表将开始工作。按照需要选择不同的测

量模式，如转速测量、峰值测量等。通过转速表显示屏上的数字，读取转

速数据。

四、常见问题及解决方法

1.问题：转速表显示屏无显示。

解决方法：检查电源线是否正确连接，电池是否充电完好。

2.问题：转速测量不准确。

解决方法：检查转速表安装是否稳固，传感器与设备连接是否牢固，

如有问题对其进行修复。

PLT200手持式激光转速表

PLT200是手持式、高精度的光电转速表。通过贴在被测物体上的反光条来测量物体转速。PLT200型转速表为激光瞄准，最远测量距离可达7.8m。另外，PLT200为接触非接触两用，即可通过反光条来非接触测量，也可通过接触轮接触测量线速度（如皮带）。PLT200带有输入和输出接口，可输出TTL信号脉冲信号，也可通过显示屏阅读转速。

型号 PLT200

非接触：5－200，000RPM

接触：0.5－20，000RPM(要配接触轮)

范围

10cm接触轮 12英寸接触轮

线速度 1.969－78，740 6.000－144，000 Cm/min 5.000－200，000 15.240－365，760 M/min 0.050－2，000.0 0.153－3，657.6 计数器 1－200.000

精度非接触：0.01％读数接触：±0.05％读数分辨率 0.001RPM

尺寸 176×61×41mm

重量 210g

环境温度 5－40℃

电源 2节1.5V电池

测量距离 0.05－7.8m

测量倾角 ±70°

转速表仪器操作规程

1．特性 (1)

2．规格 (1)

3．面板说明 (2)

4．测量程序 (3)

5．测量注意事项 (3)

6．记忆功能说明 (4)

7．更换电池 (5)

8．两用型转速表 (5)

特别提示

请勿将仪器发出的光柱直接照射在人或动物的眼睛，以免造成伤害

1.特性

*流线型外观设计，机身与手掌完美配合，确保使用更加方便、舒适。

*采用微型电脑技术、光电技术、抗干扰技术等多项先进技术，无需

接触就能准确地测量出转速值。

*测量范围广，分辨率高。

*超大屏幕液晶显示，读数清晰、无视差。

*自动记忆测量的最大值、最小值及最后一

2．规格：

显示器：5位18mm(0.7”)液晶显示屏

测试范围：2.5～99999转数／分(r/min)

分辨率：O.l转／分(2.5～999.9转／分)

1转／分（1000转／分以上）

测量精度：±(0.05%+1d)

采样时间：0.8秒(60转／分以上)

量程选择：自动切换

记忆功能：自动记忆最大值、最小值和最后一个测量值。

时基：石英晶体，

有效距离：50～500mm

电源：3x1.5V AAA UM-4(图1型、光电／接触两用式) 3x1.5VSIZE电池（图2型）电源消耗：约35mA(测量期间)

操作温度：0～50℃

尺寸：160×74×37mm(图2型)

重量：180g(包括电池)

附件：便携盒子1只；反射带长600mm；说明书1份；螺钉包1份

3．面板说明（见图2）

4．测量程序

a．向待测物体贴上一个反射标记

b．按下测量按钮，使可见光束与目标成一直线，监视灯壳。

c．待显示值稳定时，释放测量按钮。此时无显示，但测量的最大值、最小值和最后一个显示值自动记忆在仅表中。

日立5600 5601手携式转速计使用说明书

MODEL5600/5601 使用说明书

1. 产品种类

品名型号

内容

MODEL 5600

MODEL 5600本体单4电池4节，反射胶带10个手携式转速计

MODEL 5601（8点存储，显示单位切换）

MODEL 5600本体单4电池4节，反射胶带10个

接触测定用适配器

MODEL 8089

（5600和5601均可使用）

适配器本体

橡胶接触头3个周速轮（外周1/10m ）

延长光电探棒

MODEL 8090

（5600和5601均可使用）

延长光电探棒（φ21 导线最长1m ）

2. 各部件名称

橡胶接触头延长光电探棒

单位显示反射光检测显示

延长光电探棒用接口

内部电池盒的滑动开关切换后可使用延长探棒测试线

3. 使用前准备

3.1 电池安装

1．用手指按住转速计背面电池盖的部分向下移动，打开电池盖。

2．仪器电池盒内部的滑动开关可设置ON（仅仪器本体、本体+适配器使用时）或OFF（延

长光电探棒使用时）。

3．将电池（单4）4节按正确位置放入。

4．将电池盖盖上并安装。

3.2 反射胶带的安装——使用非接触式时

将标配的反射胶带剪下1~3米长度，撕下胶带背面的牛皮纸，将其贴在被测旋转体上。

z请先擦拭贴胶带处的油污和脏物。

z请尽量将胶带贴在最靠近旋转体外周的地方。

3.3 接触式适配器的安装——使用接触式时

将转速计背面的锁定螺丝拧松，接触测定用适配器从仪器上方插入后使用螺丝刀将螺丝固定。没有螺丝刀时可借助硬币拧紧。请确保适配器在使用中不会松动。

3.4 延长光电探棒的安装

仪器电池盒中的滑动开关设置为OFF后将延长光电探棒的接头插入仪器左侧的标准接口。

PT99转速仪说明书

一、按键

下方半椭圆型按键为开机键和测量键，MENU键为菜单键，▲为调整键，仪器右方的两个插空上方为信号输入，下方为信号输出。同时按住两个调整键仪器关机。同时按下开机键和菜单键可以对一起加锁、解锁。仪器在加锁的状态下无须按住测量键也可进行连续测量。仪器在非加锁状态下静置90秒自动关机。

二、设置

按下开机键开机，自动进入上次关机时的测量状态。按下菜单键，进入DECPT小数点设置界面，在此界面可以对仪器显示数据小数点后的位数进行设置，可设置为0、1、2、3几个。当全部设置好后按下测量键即可进行测量。

仪器具有记忆功能，开机后自动读取上次关机前的设置，即开即用，十分方便。

三、测量

PT99只能进行非接触测量，在被测物体上贴一小块反光条（随机带两条，用完可另行购买），仪器开机后按下测量键用光照射反光条的部位，物体每转动一圈，仪器即可收到一个脉冲，通过两次脉冲的间隔即可显示出转速。此种方法精度高，操作简单，适合大部分客户需求。

五、维护和维修

PT99光电转速表采用特殊的电子技术,能满足各种不同的测量

要求。坚固的结构和便于使用等特点使得该仪器具有广泛的应用。只要正确使用和维护,它的寿命会很长。仪器需要保持清洁,不要摔落,避免与潮气,具有化学腐蚀性的物质或气体接触。使用完毕,仪器应被放回盒子中。仪器对大多数溶剂具有抵抗性,但不能保证极少数化学物质的腐蚀。仪器长期不被使用时,为避免因漏电而损坏,要取出电池。

转速表（计）的原理、使用方法和相关计算

◆简介

转速表，用来测定电机的转速、线速度或频率的仪表。

◆分类

1、离心式转速

利用离心力与拉力的平衡来指示转速。离心式转速仪是最传统的转速测量工具，是利用离心力原理的机械式转速仪；测量精度一般在1~2级，一般就地安装。一只优良的离心式转速仪不但有准确直观的特点，还具备可靠耐用的优点。但是结构比较复

非接触式转速计使用方法

1.将反光纸贴在旋转盘或旋转轴上，不能为强的反光物体，以免造成仪表无法量测成，如旋转盘为强的发光物请用黑色物质进行覆盖再贴反光纸。

2.将转速表固定在一个稳定的位置，保证转速表发射光可以照射在发光纸，并使发射光尽可能垂直于测量物。

3.启动转速表，启动被测量设备，在被测量设备运行稳定后按下测量按键，等待读数稳定后读取仪表测量读数。

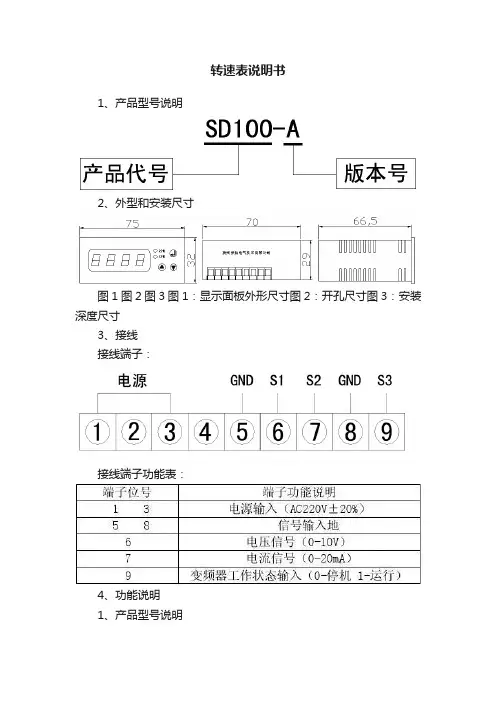

转速表操作说明

HT-4100转速表操作说明

一．转速表简介

1．手握非接触数字式转速表的特点是使用方便，性能好，只要将作为旋转标记的反射薄膜贴在轴上，手握转速表对准反射

标记，按一下测量按钮，就可高精度地直读转速。

2．测量范围（30 ～50,000r/min ）

3．测定值储存时间约1分钟

4．准确度30 ～12,499 r/min ± 1 r/min

12,500 ～24,999 r/min ± 2 r/min

25,000 ～50,000 r/min ± 4r/min

5．使用环境使用温度0°～40℃

6．尺寸123mm(L)x23mm(H)x58mm(D)

7．电源4.5V

8．重量110g

二．转速表组件

1.测量按钮

当按下按钮时，仪器已经打开，准备测量。

2. 工作闪烁点

当红色指示灯闪烁时，表明探头传感器正在接受和反射测量的光源。

3. 测量探头

探头是有接受和反射的传感器组成，通过红色LED光源和光纤传感器来显示转速。

4.显示屏

能最大显示5位测量数值，当显示“OVER”时表明已经超出转速测量范围，显示”B“表面需要更换电池。

三．操作步骤

1．按下测量按钮

2．把测量探头对准需要测量的贴有反射薄膜的轴，距离是20～300mm，确认闪烁点是否在闪烁。

3．在显示屏上显示数值，该数值每隔1秒改变一次测量显示值，可自动反复测量，最终测定值可以保持约1分钟连续显示。

4．当测量的转速超过仪器的测量范围50000r/min，会显示“OVER”;当显示屏显示”B”时，表面电池电量不够，需要更换。四．注意事项

1．请勿存放在高温和高湿的地方,避免阳光直射。
