三光束红外对射探测器ABE

AL-7416IP周界智能网络报警系统

AL-7416IP周界智能网络报警系统一、概述报警系统是为了保证被防范区域的人身财产安全。

通过在房间门窗、室内其它部位及围墙周边等安装各种探测器进行昼夜警戒。

当监测到警情时通过报警终端（报警主机或防区扩展模块）传输至管理中心的总线通讯报警主机AL-7416IP。

报警主机将准确显示警情发生的位置等，提示保安人员迅速确认警情，及时赶赴现场，以确保住户人身和财产安全。

网络报警系统功能描述：1．报警管理中心部分，该中心可实现：●监视和记录入网用户向中心发送的各种事件，如：报警事件、设备在线报告、故障报告、测试报告等；●同步地图显示：在防范地区地图上实时显示发生事件的用户区域位置及报警区域。

2．处理警情功能●记录报警发生的时间、地点、探测器报警原因；●记录处理警情的过程；●向上一级处警单位转发警情。

3．信息管理：●录入、修改、打印用户信息，统计查询用户信息，建立用户档案；●实时维护用户的撤布防信息、测试信息；●提供数据定期备份及手动备份功能；4．报警主机或防区扩展模块：●适合于终端用户或报警点；●用来连接各种探测器；●与中心接警机采用总线方式连接，向中心发送布防/撤防等用户所有操作及状态报告。

5．周边探测器（水库）：●水库两侧安装主动式红外探测器，隐蔽性强，不影响周边环境；二、系统设计报警系统以总线型报警通讯主机AL7416IP为中心，通过总线连接需要的报警管理中心。

1．报警终端（红外对射及防区扩展模块）前端水库周边配：主动红外对射，及总线地址模块2．管理中心a. 中心配备管理电脑1台；b. 报警通讯控制主机1台；c. 中心接警管理软件1套；（可选）3．信号分离及中继如果信号传输距离过长（超过1.2公里）需要增加中继器。

也可加分离器4．供电及电源a周界报警系统采用集中供电方式，由中心对每对探测器进行集中供电。

b．注意供电时必需共地。

5. 报警通知a探测到报情的探测器立即发出报警信号到报警管理中心，报警管理中心通过电子地（GIS）识别报警区域确切位置；b报警管理中心发出语音、警笛、警灯提示；翻越区域现场报警，发出语音、警笛、警灯、警告；夜间与周界探照灯联动，报警时，警情发生区域的探照灯自动打开。

“福科斯”周界防盗报警系统应用方法

FOCUS周界防盗报警系统应用方案一、周界防盗报警系统的基本概念：“周界”顾名思义，它就是防范一个重要区域（如机场、军事基地、武器弹药库、监狱等），为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些屏障，如围墙、栅栏、钢丝篱笆网等，并安排人员巡逻。

但是人力防范往往受到时间、地理、人员素质和精力等因素的影响，难免出现漏洞和失误。

因此需要应用一些先进的周界探测报警系统形成一道人眼看不到的“电子围墙”。

主动红外探测器是最为常见的周界报警探测器。

二、系统综述：社会的发展，户内的安全保护措施已经不能满足现在对安防产业的需求，因此周界防范报警系统应运而生，并已经广泛的应用与各个领域。

FOCUS周界防盗报警系统采用总线通讯方式，针对大型小区联网系统具有自身的强大优势：使用成本低，无需支付用户发送报警信息时发生的电话费用。

探测终端采用FOCUS周界红外对射系列产品，利用红外遮断感应方式，在入侵者穿过时，探测器将探测到的信号发送给主机，通过主机驱动警号鸣叫，驱动电子地图显示防区的警情，安全管理人员则能在第一时间了解到警情及时处理。

随着管理的进一步完善，周界防盗报警系统的完善既可以提高工作效率，使各种物业成为一个科学管理的典范。

FOCUS周界防范系统已经是一套成熟的系统，在欧洲、美国、中东等地已经有了广泛的应用，现已成为中国出口红外对射最大的厂商，并且有了很高的品牌知名度。

三、周界防范设计图例四、系统配置：周界防范系统由前端探测器（对射探头、室外红外探头）、报警主机及一些辅助设备（电源、显示地图、警号、探头安装支架）构成。

1、前端探测器FOCUS作为专业的安防产品制造厂商，尤其是周界红外对射，在安防领域享有较高的声誉。

另外室外红外探测器和对射配合使用，也取得更好的周界防范效果，用户则可根据实际情况选择使用！FOCUS提供红外对射主要有：AB系列、室外红外探测器主要有FT-85 DG-85等。

H778S总线报警方案

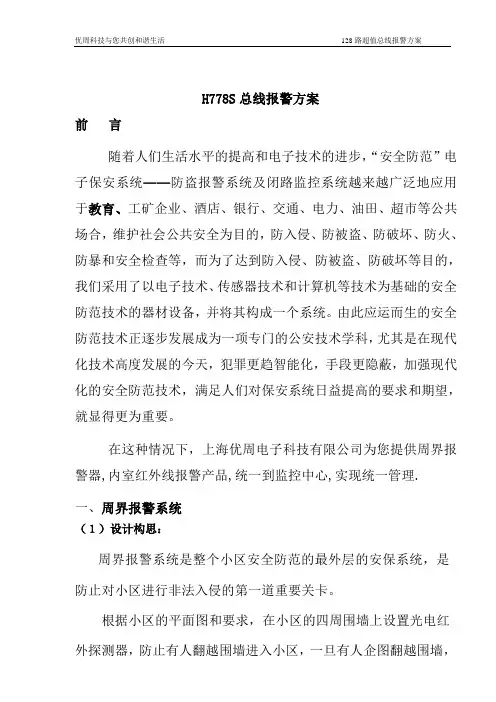

H778S总线报警方案前言随着人们生活水平的提高和电子技术的进步，“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于教育、工矿企业、酒店、银行、交通、电力、油田、超市等公共场合，维护社会公共安全为目的，防入侵、防被盗、防破坏、防火、防暴和安全检查等，而为了达到防入侵、防被盗、防破坏等目的，我们采用了以电子技术、传感器技术和计算机等技术为基础的安全防范技术的器材设备，并将其构成一个系统。

由此应运而生的安全防范技术正逐步发展成为一项专门的公安技术学科，尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安全防范技术，满足人们对保安系统日益提高的要求和期望，就显得更为重要。

在这种情况下，上海优周电子科技有限公司为您提供周界报警器,内室红外线报警产品,统一到监控中心,实现统一管理.一、周界报警系统（１）设计构思：周界报警系统是整个小区安全防范的最外层的安保系统，是防止对小区进行非法入侵的第一道重要关卡。

根据小区的平面图和要求，在小区的四周围墙上设置光电红外探测器，防止有人翻越围墙进入小区，一旦有人企图翻越围墙，布防后的报警器，会立即触发，报警后，位于中心控制室（监控室）的防盗主机会发出声光报警信息，在液晶显示屏上显示报警方位号，及时提醒值班人员即速前往报警点查看。

同时报警主机将报警日期、时间、防区号码等资料存储到EEROM中，实现报警记录功能，为以后破案提供有力证据，简称报警黑匣子。

（2）技术指标1.报警声压达到120dB（5W）以上。

2.探测器的工作方式多光束主动红外线发射/接收。

3.可探测速度在0.3-3m/s范围内。

4.响应时间≤1.5S。

（3）设备配置功能HG-02F报警主机平台，采用4端口总线连接方式。

用四线制地址码式代替传统的回路模式。

配合D7559单防区模块,D630液晶键盘，警号等，将多组多光束主动红外探测器用一组线连接起来，使复杂的工程变IIC总系传输报警。

DS-1T13xA-B探测器说明书

杭州海康威视系统技术股份有限公司| 版权所有（C） 7
六、接线示例
接线示例一：
DS-1T133A-B 三光束主动红外探测器.用户手册
12VDC 报警输入
控制主机
接线示例二：
Ch1
12VDC
报警图输示入
控制主机
Ch1
发射器
接收器
Ch3 Ch3
1 组安装：发射器与接收器电源并接在一起，使用控制主机 12VDC 供电，报警输出端使用常闭，如上图：
（1）调整射束频率拨码开关，必需使发射器与接收器的频率保持一致。如发射器频率为 CH1，接收器的频率也必需是 CH1。
（2）调整上下角调整螺钉及水平内托架，在发射器的瞄准镜内，看到接收器，并将其定位于视线中心。
（3）调整上下角调整螺钉及水平内托架，在接收器的瞄准镜内，看到发射器，并将其定位于视线中心。此时数码管读数为 0 到 9 之间的变化。0 表示无信号，此时处于报警状态，继电器报警输出，报警指示灯点亮。光轴校正时，数码管的读数应为 9。
接线示例三：
发射器
接收器
2 组堆叠安装：发射器与接收器电源并接在
一起，使用控制主机 12VDC 供电，报警输出串接安装：发射器与接收器电源并接在一起，使用控制主机 12VDC 供电．报警输出端 NC 串接，如下图：
12VDC
图示
报警输入
控制主机
发射器
接收器
接收器
2、常规安装
◆探测距离
型号 DS-1T133A-B DS-1T136A-B DS-1T137A-B DS-1T138A-B DS-1T139A-B
⑤ 需避免空中架线
警戒距离 50m 100m 150m 200m 250m

艾礼富三光束100米ABE-100红外对射报警户外红外对射原装正品有线

艾礼富三光束100米ABE-100红外对射报警户外红外对射原装正品有线
产品特性
友情提示：为保障您的合法权益，请通过正规的途径购买我们的产品，并认准原装艾礼富新版防伪标签！
◆红外探测距离：室内（300米）、室外：（100米）
◆艾礼富纯正数码对射与其他防盗系统良好兼容，如：HONEYWELL公司（即原装CK、安定宝）BOSCH公司、通用公司等国际大品牌、以及市面常见防盗报警主机。

◆纯正数码DSP芯片控制电路，通过DSP芯片编程发射与接收，大功率红外发接收对管，低功耗数字变频处理技术、减少误报、杜绝漏报，真正对抗红外智能入侵
◆采用开关电源供电方式，无DC降压问题，供电电压值在DC13.8V-DC24V之间，便于集中供电
◆全密封防雨（雾）、防尘（虫）等的全天候一体化结构设计使其能在恶劣的环境中正常工作
◆抗强光达50，000LUX，内置自动调节强光过滤系统，抗阳光直射性能良好，完全抗击日光灯、强光或汽车灯干扰
◆当遇到浓雾或天气恶劣时探测器会自动增强灵敏度（AGC电路）
◆水平/垂直光学角度调整方便、内置光学瞄准镜，易于校准、调试，大大提高施工效率
◆C型继电器输出、防雷击电路设计、带防雨罩设计
◆正品艾礼富，品质有保证！(深圳艾礼安出品)
技术参数。

三色红外激光雷达探头说明书

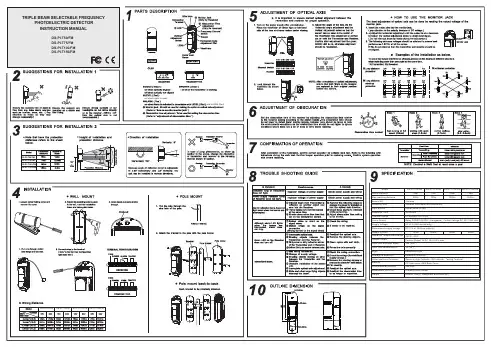

DS-PI-T50/FM DS-PI-T75/FM DS-PI-T100/FM DS-PI-T150/FMTRIPLE BEAM SELECTABLE FREQUENCYPHOTOELECTRIC DETECTORINSTRUCTION MANUALDS-PI-T50/FM DS-PI-T75/FM DS-PI-T100/FM DS-PI-T150/FMDS-PI-T50/FM DS-PI-T75/FM DS-PI-T100/FM DS-PI-T150/FMDS-PI-T50/FM DS-PI-T75/FM DS-PI-T100/FM DS-PI-T150/FM:on when signal is weakand ALARM (Red)-25°C~+55°C70mA80mA90mA95mA500m750m1000m1500m50m 75m 100m 150m 180°(±90°)16°(±8°)Removable type Ultrasonic structureReceiving light Indicate 、OK Indicate 、Testing Terminal PC front cover; ABS Back Cover Contact Output 1b DC 30V 0.05A max 3 beams Intercepted simultaneously 3 beamsModelAlarm Distance Max reaching distance Beams NO.Detecting Way Light Source Response Time Alarm Output Supply VoltageSupply CurrentOperation Temperature Range Tamper OutputOptic axis horizontal adjust Optic axis vertical adjust SightStrategy to dew/frost Other additional functions MaterialWeightDigital pulse IR LED 30~960msChannel Choice 4 Channels CH1~CH4Environmental humidity <95%RHRelay FORM C(NO/NC changeable), Contact ratings DC 30V 0.5A max.DC10.5~28V(non-polarity)Recommend supply Voltage DC 12V or 24V(non-polarity)Around 1100g ( Transmitter and Receiver )270mm×90mm×90mmDimensions (H×W×D)安装上的注意事项1安装上的注意事项2安装方法部件名称光轴调整遮光时间的调整动作确认异常时的检查外形尺寸图技术参数请避免在以下场合安装本探测器故障现象可能原因维修对策投光器指示灯不亮电源电压不合适检查电源和连线受光器指示灯不亮电源电压不合适检查电源和连线光线被遮断时报警指示灯不亮① 来自于投光器的红外光束被另一个物体反射进入受光器② 三个光束没有同时被遮断③ 遮断时间小于遮断控制设额定的时间① 移开反射物体或者改变安装位置和光轴方向② 检查三个光束被同时遮断。

D206红外、对射报警方案(2)精品文档

无线报警系统方案一、前言随着人们生活水平的提高和电子技术的进步，“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于教育、工矿企业、酒店、银行、交通、电力、油田、超市等公共场合，维护社会公共安全为目的，防入侵、防被盗、防破坏、防火、防暴和安全检查等，而为了达到防入侵、防被盗、防破坏等目的，我们采用了以电子技术、传感器技术和计算机等技术为基础的安全防范技术的器材设备，并将其构成一个系统。

由此应运而生的安全防范技术正逐步发展成为一项专门的公安技术学科，尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安全防范技术，满足人们对保安系统日益提高的要求和期望，就显得更为重要。

在这种情况下，上海优周电子公司配备现代化的研发、生产制造设备，集科研开发、设计、生产、销售与服务于一体，经过多年的辛勤耕耘，已成为国外、国内知名的安全防范产品设计、制造企业，研制开发的系列无线防盗报警监控系统是同类产品中的佼佼者。

D206型电脑监控无线防盗报警器的主机、智能红外数码探头、无线发射器均采用微电脑控制。

多CPU 处理红外信号，稳定性高，误报低。

获得CCC(S)认证。

二、概述：本次方案：系统采用 D 206 型无线报警主集中监控，各监控点的警情采集可以是红外、门磁或室外用的红外对射探头等。

本系统采用了微电、数和无线收 D 206系列防盗报警系统是距离无线报警系统，由报控制器和探测器发一套完整的区域警服务系统，该系统是探测、通讯、微电脑控制于一体的智能化、全数码多功能的产品，该系统广泛用于企事业单位、金融系别墅等场所。

既可独立使用也可与接警中心联网使用。

室内防盗：它是利用被动式红外探测器检测人的红外线而产生报警。

当有偷盗者闯入它所覆盖的范围内时，红外探测器将编过的数据通过无主机。

D206所覆盖的范围：水平 ≤ 114℃、垂直≤ 84℃，红外≥8M. 室外防盗：前端采用红外对射配无线发射器的方式，它是利用人眼看不见的红外线相互之间构成一全性及高，当有偷窃者入侵时，前端报警以后通过无线发射器将编码过的数字信号以无线的方式把信号传给接警主机。

ES6106-报警系统方案资料

ES6106防盗报警系统设计方案书珠海安居宝电子科技有限公司2011年5月19日目录一. 系统概述二．设计原则三．设计规范与依据四．设备功能特点（1）. 报警主机ES6106（2）. 单防区报警模块ES661A（3）. 单防区报警模块ES661D(4) . 联动模块JDQ-32（5）. 管理中心软件（6）. 红外对射五. 周边防范系统的组成六. 周边防范系统可实现的功能七. 周界安防系统主要设备列表八. 周界防盗报警系统方案设计图一、系统概述随着国民经济的发展，人民的生活日益提高，安居工程需要大力发展安全文明小区建设。

严峻的社会治安形式，需要建立并完善安全文明小区防盗报警网络系统体系。

随之部分住宅小区便使用高科技的智能化手段，为小区的服务和管理提供快捷高效的超值服务与管理，为家庭提供安全舒适家居环境。

如何解决在当前每个家庭经济承受能力有限的情况下，建立满足防范功能及可靠性需求的安全文明小区、防范防盗网络系统是当前急需解决的问题。

作为一个可行的住宅小区联网报警系统，必须满足集中控制，系统容量大，防范功能齐全。

性能价格比高等要求。

二、设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。

并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。

本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。

其具有以下原则：1、先进性与适用性采用目前最先进的软、硬件及网络技术，出错率低，兼容性强，升级容易，采用模块式结构，扩容方便，没有重复建设投资，系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。

该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。

同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。

红外对射探测器使用

红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。

红外对射传感器的工作原理(一)

红外对射传感器的工作原理(一)红外对射传感器•红外对射传感器概述•红外光的传播•红外对射传感器的工作原理•红外对射传感器的应用红外对射传感器概述红外对射传感器是一种常用于安防领域的传感器，可以测量两个位置之间的距离或者检测两个位置之间是否有物体存在。

该传感器由发射器和接收器组成，发射器发射红外光束，接收器接收反射回来的红外光束，根据光的强度判断是否有物体存在。

红外对射传感器有两种类型，一种是依靠反射红外光来检测物体，一种是依靠接收物体自带的红外光来检测物体。

红外光的传播红外光是指波长在约0.751000微米之间的电磁波，通常的光谱分为三段：可见光（0.40.76微米）、红外光和紫外光。

红外光可以穿透许多材料，比如塑料、玻璃等，但不能穿透金属和水。

由于红外光不可见，所以在使用红外对射传感器时需要依靠其他工具来观察光的强度和反射情况。

红外对射传感器的工作原理红外对射传感器的工作原理是利用发射器发射红外光束，光束经过物体反射后，被接收器接收。

当物体靠近传感器时，反射回来的红外光束的强度会降低，接收器会感知到这一变化，从而触发相关的操作。

如果没有物体存在，红外光束会被接收器正常接收，不会触发任何操作。

红外对射传感器的应用红外对射传感器广泛应用于安防、门禁、自动控制、游乐场所等领域。

在安防方面，可以用来检测入侵者、车辆等物体是否进入了特定区域；在门禁方面，可以用来检测门口是否有人站在门口，从而控制门的开启和关闭；在自动控制方面，可以用来控制机器人、无人车等设备的行动。

红外对射传感器的应用范围非常广泛，其作用也非常重要，对于我们的生活及工作有着巨大的帮助。

红外对射传感器的优缺点优点•红外对射传感器具有精度高、反应快的特点，可以在很短的时间内检测到区域内的物体。

•由于红外光可以穿透大部分材料，所以红外对射传感器可以被用于许多领域，比如在门禁和自动化控制领域。

•红外对射传感器具有防尘、防水、防震的能力，因此可以适用于恶劣的环境中。

红外对射探测器的安装方法

红外对射探测器的安装方法红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已。

您想想，如果您能够在墙上熟练的安装一套日光灯，那么您安装红外防盗栅栏就没问题了，只是您要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有问题。

从左面的图中可以看到，红外防盗栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成，并没有想象的复杂。

我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。

红外对射探测器的安装方式① 支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

；② 墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

红外对射探测器

红外对射探测器全名叫“光束遮断式感应器”(Photoelectric Beam Detector)，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。

其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。

当光线被遮断时就会发出警报。

红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。

红外光不间歇一秒发1000光束，所以是脉动式红外光束。

由此这些对射无法传输很远距离（600米内）。

利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。

常用于室外围墙报警，它总是成对使用：一个发射，一个接收。

发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。

红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。

通常以10米/秒的速度来确定最短遮光时间。

若人的宽度为20厘米，则最短遮断时间为20毫秒。

大于20毫秒报警，小于20毫秒不报警。

红外对射探测器主要应用于距离比较远的围墙、楼体等建筑物，与红外对射栅栏相比，他的防雨、防尘、抗干扰等能力更强，在家庭防盗系统中主要应用于别墅和独院。

目前，常见的主动红外探测器有两光束、三光束、四光束，距离从30米到300米不等，也有部分厂家生产远距离多光束的“光墙”，主要应用于厂矿企业和一些特殊的场所。

在家庭应用中，我们最多是使用100米以下的产品，在这个距离中，红外栅栏和红外对射探测器均可使用：如果是安装与阳台、窗户、过道等，就选用红外栅栏；如果是安装于楼体、院墙等，就应该选用红外对射探测器；在选择产品时，只能选择大于实际探测距离的产品。

红外对射探测器基础知识１红外对射探测器的安装方式① 支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

艾礼富ABE-50_100_150_200_250三光束红外对射探测器

艾礼富ABE-50/100/150/200/250三光束红外对射探测器
产品说明:
∙抗强光达50，000LUX，内置自动调节强光过滤系统，避免受强光或汽车灯光的影响∙全密封防雨（雾）、防尘（虫）等的一体化结构设计使其能在恶劣的环境中正常工作∙当遇到浓雾或天气恶劣时探测器会自动增强灵敏度（AGC电路）
∙采用三元同轴非球面精密光学聚焦镜以及四路总线控制技术
∙真正做到了四光束的性能、两光束的价格，性价比最高
∙内置光学瞄准镜及特有的转换电路设计，便于调试
∙射束遮断周期可调使其更加灵活适应性更强
∙接收信号强度多级LED指示灯（校准更精密）
∙水平/垂直光学角度调整方便，易于校准
∙模块化的设计便于探测器的添加及层叠
∙步进式精密微调，使校准更精确
∙具有高水准的抗RFI/EMI能力
∙独特的数字滤波电路设计
∙四段频率可选，杜绝串扰
∙感光余裕度达99%
∙防雷击电路设计
∙使用C型继电器输出
技术参数：。

对射型红外感应模块——对射型红外报警器

毕业设计（论文）《对射型红外感应模块》——对射型红外报警器专业（系）电气工程系班级智能电网 102 学生姓名张钰杰学号 201001380218指导老师刘郁文完成日期 2012年12月2013届毕业设计任务书一、项目名称：红外线模块及应用二、指导老师：刘郁文三、设计内容与要求1.课题概述红外线模块主要包括反射型感应模块、对射型感应模块和热释电红外探测模块等。

反射型感应模块是一种集红外线发射，接收功能与一体的集成组件。

内部包含了红外线发射，接收及信号放大与处理，能够以非接触方式探测前方一定范围内的阻挡物，并转换成控制信号输出。

对射型感应模块分为独立的发射模块与接收模块。

发射模块向外发射经密码调制的红外线，接收模块接收到有效信号时输出控制信号。

而热释电红外探测模块则不需要配置红外线发射源，能直接接收人体或动物等物体辐射的微量红外光线，将其转变为相应的控制信号输出。

2．设计内容与要求（1）确定整体设计方案；（2）软件、硬件具体设计；（3）试制本机（含外观设计）或搭建测试平台；（4）确定测试方案；（5）现场测试、写出测试报告；（6）撰写毕业设计论文（项目产品报告）。

3. 技术指标（1）工作电压：5-15V（2）工作电流：＜30mA（3）探测距离：0.3-1m四、设计参考书《传感器与检测技术》，《电子实用手册》，《数字电子技术基础》，《模拟电子技术基础》，五、设计说明书要求1.封面要求：包括设计题目，系别，班级，学号，姓名，指导老师，完成日期；2.目录要求：根据说明书的内容决定，一般采用2-3级；3.内容摘要要求：中文摘要以300-400字为宜，配以相应的外文摘要。

4.正文要求：试验方案设计的可行性、有效性以及试验数据的处理及分析，对本研究内容及成果进行较全面、客观的理论阐述。

这是说明书的主要部分。

5.结束语要求：包括对本设计的客观评价、设计特点、存在的问题以及改进意见等。

校园一键报警系统安装

校园一键报警系统安装校园一键报警系统使用什么报警系统好？校园是室外的环境，安装的报警系统要能适应各种恶劣的天气。

近年来，校园事故频发，校园安全问题引起全社会的高度关注。

校园一键报警系统是根据当前学校及幼儿园面临的安保形势、任务和要求，结合现有人防手段和物防设施，着眼于加强技术防范，旨在有效提升校园安全保卫工作能力和水平的一套技防措施。

因此校园都广泛安装了一键报警系统。

校园一键报警系统推荐安装广州艾礼富电子激光对射探测器，常用的激光对射探测器类别有二、三、四光束100米激光对射探测器。

激光对射探测器广泛适合校园、工厂等使用。

通过在学校周界安装红外对射探测器进行昼夜控制，当监测到警情时，通过门卫内的报警主机传送管理中心的报警接收计算机、接收将准确显示警情发生的住户名称、地址和警报类型、提示保安人员迅速确认警情，及时赶赴现场以确保住户和人身安全。

同时，学校内也可通过固定式紧急呼叫报警系统，在校园内发生案件或紧急事件，向管理中心呼叫报警，中心可根据情况迅速处理。

当学校发生紧急事情时，直接按下按钮自动拨到110联网报警中心，探出时间，地址，学校名字等相关信息。

校园一键紧急报警系统，学校一键紧急报警系统，一键紧急报警系统厂家，紧急报警呼叫系统。

便携式紧急按钮可以为他们提供额外的安全保障。

此外，儿童或年长的病人也可以从这种便携式紧急按钮中获益，他们可以随时向您或报警接收中心发送警报信息。

校园一键报警系统使用维安达斯系列激光入侵探测器，维安达斯系列包括对射式激光探测器，反射式激光探测器，网络型激光对射探测器，便携式激光对射探测器，灯饰型激光对射探测器，采用808nm不可见激光作为光源，按照单边发射，单边接收的方式工作；其中两光束以上激光探测器报警触发方式可以通过探测器自带的转换开关选择单光束阻断报警或相邻双光束同时阻断报警，世界首先创立，因此可广泛应用于各种复杂环境，彻底杜绝由于小动物或者其他环境因素引起的误报。

各类报警探测器详解

报警探测器详解报警探测器是用来探测入侵者的入侵行为。

需要防范入侵的地方很多，可以是某些特定的点、线、面，甚至是整个空间。

探测器由传感器和信号处理器组成。

在入侵探测器中传感器是探测器的核心，是一种物理量的转化装置，通常把压力、震动、声响、光强等物理量转换成易于处理的电量（电压、电流、电阻等）。

信号处理器的作用是把传感器转化的电量进行放大、滤波、整形处理，使它能成为一种能够在系统传输信道中顺利转送的信号。

一、红外报警探测器凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。

而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。

近红外：波长范围0.75～3μm中红外：波长范围3～25μm远红外：波长范围25～1000μm人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。

㈠被动红外报警探测器在室温条件下，任何物品均有辐射。

温度越高的物体，红外辐射越强。

人是恒温动物，红外辐射也最为稳定。

我们之所以称为被动红外，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。

探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。

被动红外入侵探测器形成的警戒线一般可以达到数十米。

被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。

其核心是不见是红外探测器件，通过关学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。

红外传感器的探测波长范围是8～14μm，人体辐射的红外峰值波长约为10μm，正好在范围以内被动式红外探测器（Passive Infared Detector，PIR）根据其结构不同、警戒范围及探测距离也有所不同，大致可以分为单波束型和多波束型两种。

红外对射探测器的装置调试方法[宝典]

红外对射探测器的安装、调试及维护红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。

红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。

我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。

一、红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

二、红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

三波长红外火焰探测器在公路隧道中的应用

２２ｍｍ，最远传输距离２０米。交流２０电源线采用ＫＶ ’ ５００２ＶＶ一
一
，
０
ｉ
一
｜
’
Ｊ
．
－
Ｌ、
’
‘
’
’ ｒ
，
光源、阳光照射、各种热源、紫外线，因而适用于公路隧道甚至
是恶劣的工作环境中。
日本等国广泛使用的双波长红外火焰探测器采用双通道检测，主通道为火焰探测通道，检测中心波长为４ｕｍ，用于探测４碳氢化合物火灾，灵敏度高。辅助通道是监视通道，检测中心波
砸
■ 二＿二－：＿
＿一＿＿０一嚣＿＿＿ｌ
．
图１三波长红外火焰探测器报警原理
长为Ｓｕ５ｍ，用于检测非火灾（人工光源）热体辐射，抗干如的
火焰探测器是探测火灾燃烧火焰的探测器，是继感温、感烟探测器后，较晚出现的一种火灾探测器。由于其感应火焰辐射电磁波，因而具有响应速度快、探测范围广等优点。受太阳光和环境光的影响，火焰探测器实际应用的光谱只有几个较窄的红外谱带。火焰探测器除要求对火焰有很高的灵敏度外，还必须要求能
够鉴别和减少非火灾背景光的影响。
扰能力较强。相比双波长红外火焰探测器，三波长红外火焰探测

红外对射方案

红外对射系统设计1红外对射系统红外对射全名叫“光束遮断式感应器”(Photoelectric Beam Detector)，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。

其侦测原理乃是利用红外线经LED 红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。

当光线被遮断时就会发出警报。

红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。

红外光不间歇一秒发1000光束，所以是脉动式红外光束。

由此这些对射无法传输很远距离（600米内）。

利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。

常用于室外围墙报警，它总是成对使用：一个发射，一个接收。

发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。

红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。

通常以10米/秒的速度来确定最短遮光时间。

若人的宽度为20厘米，则最短遮断时间为20毫秒。

大于20毫秒报警，小于20毫秒不报警。

目前，常见的主动红外探测器有两光束、三光束、四光束，距离从30米到250米不等，也有部分厂家生产远距离多光束的“光墙”，主要应用于厂矿企业和一些特殊的场所。

2红外对射系统原理主动红外对射入侵探测器由主动红外发射机和主动红外接收机组成，当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置，叫主动红外入侵探测器。

主动红外发射机通常采用红外发光二极管作光源，其主要优点是体积小、重量轻、寿命长，交直流均可使用，并可用晶体管和集成电路直接驱动。

现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源，直接加在红外发光二级管两端，使其发出经脉冲调制的、占空比很高的红外光束，这既降低了电源的功耗，又增强了主动红外入侵探测器的抗干扰能力主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等，按GBl0408．4—2000《入侵探测器第4部分：主动红外对射入侵探测器》规定：“探测器在制造厂商规定的探测距离工作时，辐射信号被完全或按给定百分比遮光的持续时间大于40ms时，探测器应产生报警状态。

校园入侵报警系统方案

入侵报警系统方案1.1.1入侵报警系统1.1.1.1总体架构设计报警管理系统主要由报警主机、报警控制键盘、报警输入模块（地址模块）、前端报警探测器等部分组成，配合使用智能图像识别报警系统完成报警管理功能。

报警管理系统是安全防范系统中的一个重要组成部分，统一由海康威视学校报警管理平台实现综合管控，系统构成：系统架构拓扑如下图所示：1.1.1.2前端子系统1)探测器布置在探测器设置中，可结合方案设计要求及平面图，系统主要在重点办公室、重点机房、室外周界等场所设置红外报警探测器，并在设置一定数量的紧急按钮等报警设备。

同时，系统还在室外布置主动红外探测器，用于室外周界报警系统的建立。

在周界入侵报警系统中，采用电子围栏，实现周界防范报警。

2)探测器的选用报警探头作为系统的前端设备，报警探测器作为整个系统的原始信号源，是整个系统的报警信号采集器，其应用将影响整个系统的可靠性。

探测器的选型应根据所需监视场所的区域情况，选择不同范围的、不同种类的报警探测器进行监视。

根据大楼的实际应用需要，我们在选择报警探测器时须按照以下原则：1)全方位的报警探头；2)误报率低；3)良好的性能价格比。

1.1.1.3传输子系统报警输入模块信号传输及供电原则上采用总线型结构，各终端探测器通过挂接在总线上的报警输入模块接入系统，上述结构易于扩展、布线简捷。

主机信号总线我们采用RVV4*1.0型护套线；由于探测器报警信号传输速率低，电源电流小，报警输入模块至探测器信号线采用RVV4*0.75型护套线，同时传输报警信号及12V探测器电源，报警输入模块至报警按钮信号线采用RVV2*1.0型护套线。

网络报警主机、报警箱（柱）、智能分析摄像机的传输则采用网络信号线就近接入安防专网实现信号的传输。

1.1.1.4控制子系统控制子系统是整个报警管理系统的核心部分，是实现整个系统功能的控制中心，主要实现的功能有报警处理、报警的联动等。

控制系统主要依托于海康威视学校报警管理平台，来实现报警联动的配置、管理和控制。
