红外对射探测器安装方法、调试及维护

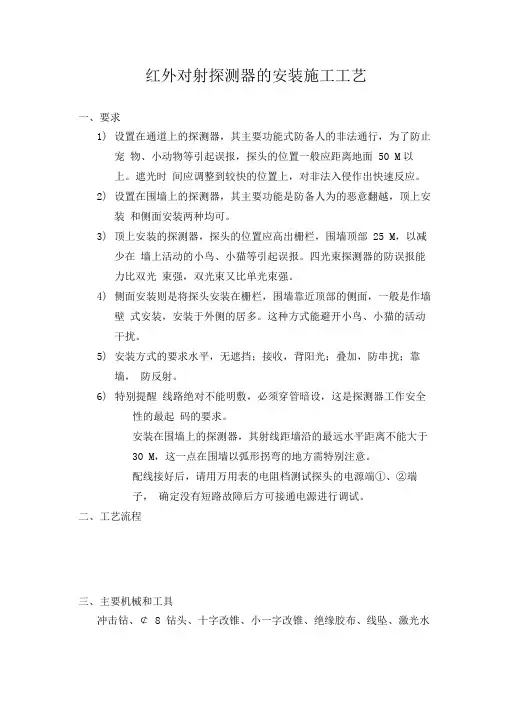

主动红外对射探测器的安装施工工艺

红外对射探测器的安装施工工艺一、要求1)设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

2)设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

3)顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

4)侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

5)安装方式的要求水平，无遮挡；接收，背阳光；叠加，防串扰；靠墙，防反射。

6)特别提醒线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。

安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30 M，这一点在围墙以弧形拐弯的地方需特别注意。

配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。

二、工艺流程三、主要机械和工具冲击钻、￠8 钻头、十字改锥、小一字改锥、绝缘胶布、线坠、激光水平仪及支架、激光笔、水平尺、三角尺。

四、准备工作/ 作业条件1)安装在所推荐的最长探测距离内；一般实际探测使用距离≤厂方标称值的70%。

2)确保发射器与接收器之间无障碍物，视野清晰。

如果安装在室外，则应确保树木花草等不会干扰到射束。

3)接收器应避免强光直射(如日出或日落) 。

4)不要将探测器安装在移动平面上，或可能出现强烈振动的平面上。

5)支杆安装时，则应使用防水外罩，也不要将探测器安装在可能会浸水的地方，还应避免接触腐蚀性液体。

五、施工做法1)墙面安装①、理想的安装高度= 探测器底部距离地面约0.9 米。

②、选择合适的安装平面。

安装平面应牢固。

每个装置都应垂直安装，不要倾斜。

(完整word版)红外对射调试

红外对射调试电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子COM（公共）/N.C（常闭）/N.O（常开），我们经常用到的是COM和N.C，接报警主机的报警报警输入端。

如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。

<br><strong> </strong>有线报警主机带的电阻称为“线尾电阻”，顾名思义要接在线路的尾端，即：探测器上。

起防破坏功能，短路、断路都会报警。

千万不要直接接在主机上，否则，厂家不如焊在线路板上了。

很多初学者会犯类似的错误。

希望引起注意。

在您对ALEPH红外对射探头进行调试之前，希望做好如下准备工作。

1. 确保所有探头的布线、接线正确无误；2. 探头的安装符合说明书的要求；3. 安装前应仔细阅读产品说明书；4. 充分了解红外对射探头的基本工作原理；5. 供电后，请首先测量发射器及接收器电源接线端的供电电压，该电压必须在说明书中指定的电压范围之内；6. 仔细阅读说明书中光轴调整部分。

做好上述准备工作后，按下述步骤，您便可顺利地调整好ALEPH红外对射探头。

当然以下调试需2个以上的人员，为了便于说明，我们设定A、B两人，并备有对讲机。

HA-20/40WALEPH该系列探头的接收器内有一张红色纸质滤光片，该滤光片在调试时，必须覆盖在接收端的红外接收器上，使接收到的红外光强度衰减，以模拟一个恶劣天气的状况。

调试完毕后，将其拿下，使得探头的工作状态最佳。

调试步骤：① 首先目测发射、接收器是否位于同一水平线上；否则进行调整（可利用发射及接收器的瞄准器）。

② 用一吊线锤，测试一下发射、接收器是否同时垂直；否则进行调整。

③ 打开发射、接收器的外壳，确认红色滤光片是否盖在接收器光学组件上。

④ 将万用表设定在直流10或20V档位上，将测量棒插入接收器测试孔内（注意±极性）。

红外对射探测器使用、安装要点

红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。

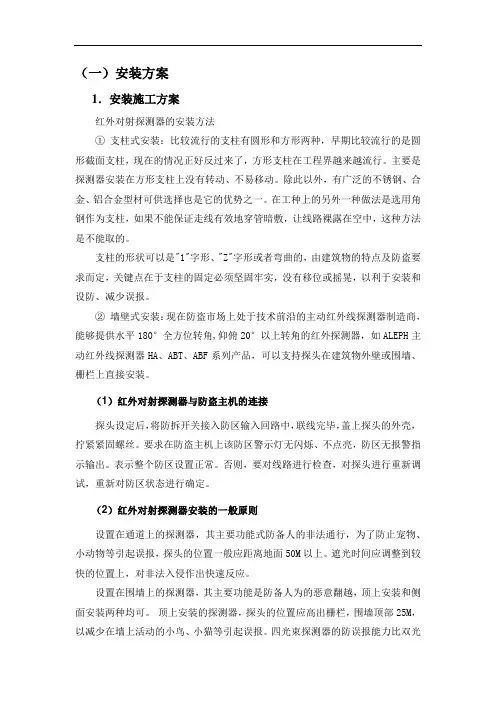

红外对射探测器的安装方法

（一）安装方案1．安装施工方案红外对射探测器的安装方法①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

（1）红外对射探测器与防盗主机的连接探头设定后，将防拆开关接入防区输入回路中，联线完毕，盖上探头的外壳，拧紧紧固螺丝。

要求在防盗主机上该防区警示灯无闪烁、不点亮，防区无报警指示输出。

表示整个防区设置正常。

否则，要对线路进行检查，对探头进行重新调试，重新对防区状态进行确定。

（2）红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25M，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

红外对射探测器的安装方法

红外对射探测器的安装方法一、探测器的安装方法探测器在日常工作中，由于长期工作在室外，因此不可避免地受到大气中粉尘、微生物以及雪、霜、雾的作用，长久以往，在探测器的外壁上往往会堆积一层粉尘样的硬壳，在比较潮湿的地方还会长出一层厚厚的藓苔，有时候小鸟也会把排泄物拉到探测器上，这些东西会阻碍红外射线的发射和接受，造成误报警。

（一）支柱式安装比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

（二）墙壁式安装现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

（三）探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50CM以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25CM，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

消防红外对射接线与调试方法

消防红外对射接线与调试方法随着消防安全意识的提高，消防设备的应用越来越广泛。

其中，消防红外对射作为火灾自动报警系统中的重要组成部分，具有灵敏、准确、快速响应的特点，被广泛应用于各类建筑物和场所。

然而，消防红外对射的接线和调试对于使用者来说，还是一个比较棘手的问题。

本文将从接线和调试两个方面，为使用者介绍消防红外对射的相关知识。

一、接线方法消防红外对射的接线方法主要有三种：串联、并联和混合连接。

1. 串联连接：即消防红外对射的发射端（TX）和接收端（RX）依次相连。

串联连接的优点是简单、方便，适用于布线距离短、设备数量少的情况。

但是，由于串联连接会增加电路的阻抗，从而影响信号的传输和接收，容易产生误报警等问题。

因此，在实际应用中，不推荐采用串联连接。

2. 并联连接：即将多个消防红外对射的发射端和接收端分别相连，形成一个并联电路。

并联连接的优点是信号传输和接收稳定，不会产生误报警等问题。

但是，并联连接需要采用更多的电缆和接头，同时也需要较大的布线空间，适用于设备数量较多、布线距离较远的情况。

3. 混合连接：即在一定区域内，采用并联连接，而在不同区域内，则采用串联连接。

混合连接的优点是既能够有效避免串联连接产生的问题，同时又能够节省布线空间和成本。

但是，混合连接需要仔细规划布线方案，避免产生混乱和故障。

二、调试方法消防红外对射的调试方法主要包括以下几个方面：1. 在安装前，应对消防红外对射进行检测，确保发射端和接收端的灵敏度和响应速度正常。

2. 安装时，应避免对消防红外对射产生物理损伤，同时应保证安装的稳定性和准确性。

3. 在测试前，应进行预热，使设备达到正常工作状态。

4. 在测试时，应按照要求设置好测试条件和参数，确保测试结果的准确性和可靠性。

5. 在使用中，应定期对消防红外对射进行检测和维护，及时清除灰尘和杂质，保证设备的正常运行和信号的传输。

总之，消防红外对射的接线和调试是使用者必须掌握的基本知识。

红外对射探测器使用、安装要点

红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。

红外对射安装规范

红外对射安装规范篇一：红外对射探测器使用、安装要点红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

红外对射探测器安装方法

红外对射探测器安装方法1. 红外对射探测器简介红外对射探测器是一种常用于安防系统的设备，它主要通过红外线的发射和接收来探测物体的存在和移动。

该设备通过将红外线发射器和接收器分别安装在需要监测的区域内，当有物体通过时，红外线会被物体遮挡，从而触发报警。

2. 安装前准备在开始安装红外对射探测器之前，需要做一些准备工作：- 确定好安装位置：根据监测范围和安全需求，选择合适的位置安装红外对射探测器。

通常情况下，应选择高度合适、视野开阔的位置来安装。

- 确认供电情况：检查供电线路是否满足红外对射探测器的电源要求，可以根据需要预留插座或使用电池供电系统。

- 确保设备完整：检查购买的红外对射探测器是否完整，包括发射器、接收器、安装支架和连接线等。

3. 安装步骤步骤一：确定安装位置根据前期准备中确定的位置，使用工具测量并标记出发射器和接收器的安装位置。

确保两者之间的距离适当，并且没有任何遮挡物。

步骤二：固定安装支架使用螺丝和螺母将安装支架固定在准备好的位置上。

确保支架稳固可靠，并可以将发射器和接收器安装在上面。

步骤三：连接发射器和接收器将发射器和接收器分别连接到供电线路或电池系统上，确保电源接线正确无误。

根据设备的说明书，可以使用连接线将发射器和接收器与安装支架固定在一起。

步骤四：调整和测试根据实际需求，适当调整红外对射探测器的角度和高度，确保能够有效监测到所需区域的移动。

在调整完毕后，可以进行测试。

通过检测显示器或报警主机，观察红外对射探测器是否能够正常工作。

步骤五：定期维护和检查安装完成后，定期维护和检查红外对射探测器是非常重要的。

按照设备的说明书，定期清洁和校准设备，确保其正常的工作状态。

4. 安全注意事项在安装红外对射探测器时，需要注意以下安全事项：- 确保安装位置不会干扰他人的正常活动。

- 在安装过程中，注意安全防护和措施，避免发生意外伤害。

- 在使用电源时，必须注意电压和电流是否符合设备要求，避免电源过载或短路等问题。

红外对射探测器使用、安装要点

红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。

红外对射的调试

红外对射探头调试指南在您对红外对射探头进行调试之前，希望做好如下准备工作。

1.确保所有探头的布线、接线正确无误；2.探头的安装符合说明书的要求；3.安装前应仔细阅读产品说明书；4.充分了解红外对射探头的基本工作原理；5.供电后，请首先测量发射器及接收器电源接线端的供电电压，该电压必须在说明书中指定的电压范围之内；6.仔细阅读说明书中光轴调整部分。

上述6点可要牢记哟！做好上述准备工作后，按下述步骤，您便可顺利地调整好红外对射探头。

当然以下调试需2个以上的人员，为了便于说明，我们设定A、B两人，并备有对讲机。

HA-20/40W该系列探头的接收器内有一张红色纸质滤光片，该滤光片在调试时，必须覆盖在接收端的红外接收器上，使接收到的红外光强度衰减，以模拟一个恶劣天气的状况。

调试完毕后，将其拿下，使得探头的工作状态最佳。

调试步骤：①首先目测发射、接收器是否位于同一水平线上；否则进行调整（可利用发射及接收器的瞄准器）。

②用一吊线锤，测试一下发射、接收器是否同时垂直；否则进行调整。

③打开发射、接收器的外壳，确认红色滤光片是否盖在接收器光学组件上。

④将万用表设定在直流10或20V档位上，将测量棒插入接收器测试孔内（注意±极性）。

⑤ A人观察万用表读数，B人去发射端调整。

⑥ B人首先调整左右方向，注意要慢慢地从一个方向开始，A人观察读数，达到最大值时用对讲机通知B人，反复几次，使B人将发射器调整到最佳位置（即A人读出的电压值最大）。

⑦完成⑥后，B人再调发射器上下仰角，方式同⑥。

如果上述的全部步骤准确无误的话，此时的输出电压，应该完全与说明书中相符合，HA-20W 5.5V以上， HA-40W 4V以上。

此时的供电电压是约14V左右的情况，若供电电压高，则输出电压会更高。

（见附表）ABT-30/60/80/100方法同HA-20/40W的调整方法基本一致；所不同的是，ABT系列的探头没有纸质滤光片。

同时在24V电源电压的情况下，输出电压应该在3.5V左右，盖上外壳电压在2.8V以上即可完全ABQ-75/150/200/250 ABH-75/150/200/250。

主动红外对射的安装调试指南

主动红外对射的安装调试指南1.确定安装位置首先需要确定主动红外对射的安装位置。

一般来说，安装在门窗的正对位置可以实现最佳的监测效果。

在选择位置时，还需要考虑光线的情况，尽量选择光线稳定、不易受到阳光直射的地方。

2.安装支架将主动红外对射支架固定在所选择的位置上。

支架安装后需要确保牢固稳定，以防止设备因外界因素而移动。

3.安装红外传感器和反射板将红外传感器和反射板分别安装在支架的两侧。

红外传感器需要面向反射板，距离反射板约30-50厘米，以确保能够正常探测到物体的干扰。

反射板则需要安装在相对红外传感器的位置上，与传感器平行。

4.连接电源和信号线路将主动红外对射的电源线和信号线连接到相应的接口上。

一般来说，红线为正极，黑线为负极，绿线为信号线。

接线时需要确保接触良好，以免产生接触不良或短路等问题。

5.调试设备调试主动红外对射需要用专门的仪器进行。

通过仪器可以对红外传感器的灵敏度、报警距离等参数进行调整。

一般来说，灵敏度和报警距离可以根据具体情况进行调整，以达到最佳的监测效果。

6.测试设备在调试完成后，需要对主动红外对射进行测试。

可以通过在设备前方或侧方移动物体来触发设备的报警功能，判断是否正常工作。

同时还可以观察仪器显示的报警信号，以确定系统是否正常。

7.固定设备测试完成后，需要将主动红外对射设备进行固定，防止因外界因素而移动或摇晃。

可以使用螺丝、胶水或者封装来固定设备，以确保设备的稳定性和可靠性。

8.进行系统联动总结：在安装和调试主动红外对射时，需要注意安装位置的选择、支架的稳固、传感器和反射板的正确安装、电源和信号线的连接、设备参数的调整、设备的测试和固定、与其他设备的联动等步骤。

通过以上步骤的操作，可以确保主动红外对射正常工作，并实现有效的防护和监控功能。

红外对射探测器的安装方法

2.16红外对射探测器的安装方法红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。

用户应根据自己建筑物的特点和防盗要求加以选用。

特别提醒1．线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。

主动红外对射探测器的安装施工工艺

红外对射探测器的安装施工工艺一、要求1)设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

2)设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

3)顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

4)侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

5)安装方式的要求水平，无遮挡；接收，背阳光；叠加，防串扰；靠墙，防反射。

6)特别提醒●线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。

●安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30M，这一点在围墙以弧形拐弯的地方需特别注意。

●配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。

二、工艺流程三、主要机械和工具冲击钻、￠8钻头、十字改锥、小一字改锥、绝缘胶布、线坠、激光水平仪及支架、激光笔、水平尺、三角尺。

四、准备工作/作业条件1) 安装在所推荐的最长探测距离内；一般实际探测使用距离≤厂方标称值的70%。

2) 确保发射器与接收器之间无障碍物，视野清晰。

如果安装在室外，则应确保树木花草等不会干扰到射束。

3) 接收器应避免强光直射（如日出或日落）。

4) 不要将探测器安装在移动平面上，或可能出现强烈振动的平面上。

5) 支杆安装时，则应使用防水外罩，也不要将探测器安装在可能会浸水的地方，还应避免接触腐蚀性液体。

五、施工做法1）墙面安装①、理想的安装高度 = 探测器底部距离地面约0.9米。

②、选择合适的安装平面。

安装平面应牢固。

每个装置都应垂直安装，不要倾斜。

三光红外对射接线与调试方法

三光红外对射接线与调试方法三光红外对射是一种被广泛应用于门禁系统、安防系统等领域的探测器，主要用于检测物体在检测范围内通过的情况。

它由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当光束被物体遮挡时，接收器会发出信号。

接下来，本文将介绍三光红外对射的接线方法及调试方法。

一、三光红外对射接线方法1.电源接线：将三光红外对射的电源线连接到正负极，并确保电源接线无误。

2.报警触点接线：对于需要报警的情况，将报警触点线连接到控制器的报警输入端口上。

3.输出信号接线：根据具体需求和设备说明，将三光红外对射的输出信号线连接到相应的控制器或报警设备上。

二、三光红外对射调试方法1.检查接线：调试前，仔细检查所有接线是否正确连接，确保电源线、报警触点线和输出信号线都连接到正确的位置。

2.检测光束：使用红外线探测器或手机相机等工具，检测发射器是否发出红外光束，接收器是否能接收到光束。

若无光束，则可能是设备故障或光源故障。

3.调整对齐：确保发射器和接收器之间的对准角度合适，以确保红外光束可以正常通过。

4.调整灵敏度：根据具体需求，调整三光红外对射的灵敏度。

通过调整灵敏度，可以控制对射器对通过物体的大小、速度等参数的检测响应。

5.测试报警功能：如果需要报警功能，可以通过遮挡光束来测试报警是否正常。

确保报警触点接线正确，并使其与控制器连接。

6.定期检修：三光红外对射在使用过程中，还需要定期进行检修和维护，确保其工作状态良好。

检查电源线是否损坏，接收器的接收面是否清洁等。

以上是三光红外对射的接线方法及调试方法的简要介绍。

三光红外对射是一种重要的安防设备，正确的接线和调试可以确保其正常工作，提高门禁系统和安防系统的安全性和可靠性。

主动红外探测器的安装指南

主动红外探测器的安装指南一、探测器的安装方法（一）支柱式安装比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1" 字形、"Z" 字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

（二）墙壁式安装现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180 °全方位转角,仰俯20 °以上转角的红外线探测器，如ALEPH 主动红外线探测器HA 、ABT 、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

（三）探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M 以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M ，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。

用户应根据自己建筑物的特点和防盗要求加以选用。

（四）特别提醒1．线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。

红外线对射操作方法

红外线对射操作方法
红外线对射是一种安全、可靠的侦测手段，广泛应用于门禁系统、报警系统等领域。

其操作方法如下：
1. 安装：首先需要安装红外线对射器，在门或者窗户的两侧分别安装一个。

其中一个是发射器，另一个是接收器。

2. 连线：将两个红外线对射器的电源（通常为12VDC电源）和信号线连接好，确保连接正确。

3. 调试：当红外线对射器连接好后，需要进行调试。

打开监控软件或者接收器上的调试开关，将发射器和接收器对准，并且调整他们之间的距离，直到信号强度充分。

4. 固定：将红外线对射器固定在位置上。

使用支架或者胶水将其固定在门框或者窗户上。

5. 完成：完成以上步骤后，如果系统正常，门禁或者报警系统就可以使用红外线对射器侦测门的开关状态，或者侦测是否有人经过。

当出现异常时，报警系统可以及时报警。

需要注意的是，红外线对射器的频率是不可调的，所以它们之间必须相距足够远，
以避免彼此频率干扰。

此外，红外线对射器需要定期进行检测和维护，确保系统的正常运行。

红外对射探测器的安装调试方法

红外对射探测器的安装、调试及维护红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。

红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。

我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。

一、红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

二、红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

红外对射探测器的安装方法、调试及维护

（一）支柱式安装比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

（二）墙壁式安装现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH（艾礼富）主动红外线探测器ABT、ABE、ABH系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

（三）红外对射安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。

用户应根据自己建筑物的特点和防盗要求加以选用。

（四）特别提醒1．线路绝对不能明敷，必须穿管暗设，这是红外对射工作安全性的最起码的要求。

2．安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30㎝，这一点在围墙以弧形拐弯的地方需特别注意。
