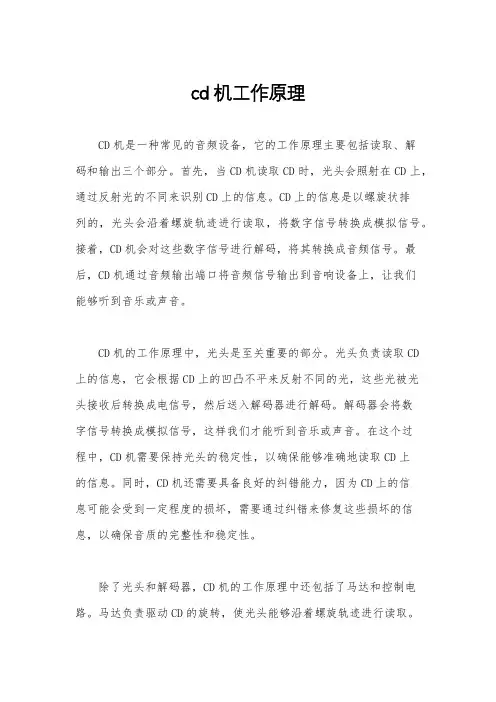

cd机工作原理
cd机工作原理CD机是一种常见的音频设备，它的工作原理主要包括读取、解码和输出三个部分。
首先，当CD机读取CD时，光头会照射在CD上，通过反射光的不同来识别CD上的信息。
CD上的信息是以螺旋状排列的，光头会沿着螺旋轨迹进行读取，将数字信号转换成模拟信号。
接着，CD机会对这些数字信号进行解码，将其转换成音频信号。
最后，CD机通过音频输出端口将音频信号输出到音响设备上，让我们能够听到音乐或声音。
CD机的工作原理中，光头是至关重要的部分。
光头负责读取CD上的信息，它会根据CD上的凹凸不平来反射不同的光，这些光被光头接收后转换成电信号，然后送入解码器进行解码。
解码器会将数字信号转换成模拟信号，这样我们才能听到音乐或声音。
在这个过程中，CD机需要保持光头的稳定性，以确保能够准确地读取CD上的信息。
同时，CD机还需要具备良好的纠错能力，因为CD上的信息可能会受到一定程度的损坏，需要通过纠错来修复这些损坏的信息，以确保音质的完整性和稳定性。
除了光头和解码器，CD机的工作原理中还包括了马达和控制电路。
马达负责驱动CD的旋转，使光头能够沿着螺旋轨迹进行读取。
控制电路则负责控制整个CD机的运行，包括读取、解码和输出的各个环节。
它会根据用户的操作指令来控制CD机的工作状态，比如播放、暂停、停止等。
在CD机的工作原理中，这些部件相互配合，共同完成了CD的播放功能。
总的来说，CD机的工作原理涉及到光头的读取、解码器的解码和音频的输出。
这些部件相互配合，共同完成了CD的播放功能。
在使用CD机的过程中，我们需要注意保持CD的清洁，以确保光头能够准确地读取CD上的信息。
同时，也需要注意避免CD的损坏，以确保CD的音质和使用寿命。
通过了解CD机的工作原理，我们可以更好地理解它的工作过程，从而更好地使用和维护CD机，让我们能够享受到更好的音乐和声音体验。
_CD系列芯片功能大全
_CD系列芯片功能大全CD系列芯片是集成电路领域中的一类专用芯片，常用于音频处理、视频处理等领域。
下面是CD系列芯片的功能介绍：1.CD音频采样芯片：CD音频采样芯片主要用于对音频信号进行采样和转换。
通过将CD音频转换为数字信号，可以方便地进行数字音频处理，如信号滤波、编码解码等。
2.CD音频解码芯片：CD音频解码芯片可以将CD上的音频信号解码为模拟音频信号。
这些芯片通常支持多种音频格式，如CD-DA、MP3、WMA等。
可以将数字音频信号转换为模拟音频信号，以便于后续的音频放大和输出。
3.CD音频编码芯片：CD音频编码芯片用于将模拟音频信号编码为数字音频信号。
通过对音频信号进行压缩编码，可以减小音频数据的存储空间和传输带宽需求。
4.CD音效处理芯片：CD音效处理芯片可以对音频信号进行各种音效处理，如均衡器、混响、环绕声等。
这些芯片通常包含多个独立的音效处理单元，可以对不同的音频通道进行独立处理，以实现更加丰富的音效效果。
5.CD视频解码芯片：CD视频解码芯片用于将CD上的视频信号解码为模拟视频信号。
这些芯片支持多种视频格式，如MPEG-2、H.264等。
可以将数字视频信号转换为模拟视频信号，以便于后续的视频处理和显示。
6.CD视频编码芯片：CD视频编码芯片用于将模拟视频信号编码为数字视频信号。
通过对视频信号进行压缩编码，可以减小视频数据的存储空间和传输带宽需求。
7.CD视频处理芯片：CD视频处理芯片可以对视频信号进行各种处理，如图像增强、色彩校正、去噪等。
这些芯片通常包含多个独立的视频处理单元，可以对不同的视频通道进行独立处理，以实现更加清晰、真实的视频效果。
8.CD显示控制芯片：CD显示控制芯片用于控制LCD显示器的显示效果。
这些芯片通常包含显示控制器、图形加速器等功能，可以实现高清晰度、高帧率的图像显示。
9.CD电源管理芯片：CD电源管理芯片用于管理CD设备的电源供应和功耗。
这些芯片可以实现电源的智能控制，如节能模式、自动休眠等，以减小设备的功耗和延长电池使用时间。

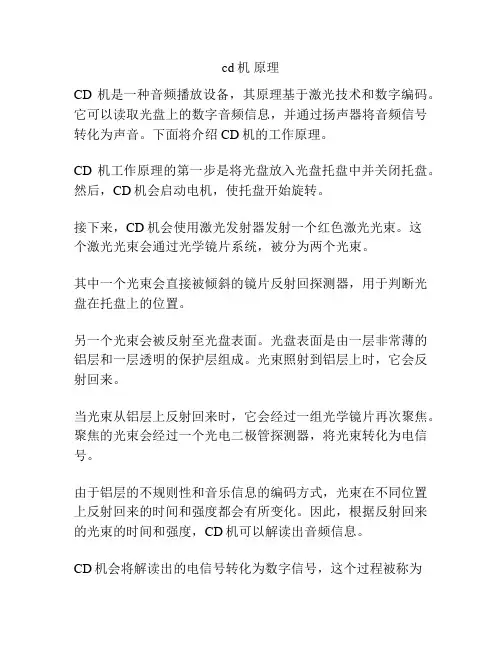

cd机 原理
cd机原理
CD机是一种音频播放设备，其原理基于激光技术和数字编码。
它可以读取光盘上的数字音频信息，并通过扬声器将音频信号转化为声音。
下面将介绍CD机的工作原理。
CD机工作原理的第一步是将光盘放入光盘托盘中并关闭托盘。
然后，CD机会启动电机，使托盘开始旋转。
接下来，CD机会使用激光发射器发射一个红色激光光束。
这
个激光光束会通过光学镜片系统，被分为两个光束。
其中一个光束会直接被倾斜的镜片反射回探测器，用于判断光盘在托盘上的位置。
另一个光束会被反射至光盘表面。
光盘表面是由一层非常薄的铝层和一层透明的保护层组成。
光束照射到铝层上时，它会反射回来。
当光束从铝层上反射回来时，它会经过一组光学镜片再次聚焦。
聚焦的光束会经过一个光电二极管探测器，将光束转化为电信号。
由于铝层的不规则性和音乐信息的编码方式，光束在不同位置上反射回来的时间和强度都会有所变化。
因此，根据反射回来的光束的时间和强度，CD机可以解读出音频信息。
CD机会将解读出的电信号转化为数字信号，这个过程被称为
模拟到数字转换（ADC）。
然后，这些数字信号会被传输到数字处理器，进行数字信号处理和解码。
最后，解码后的音频信号会通过耳机插孔或扬声器输出接口输出，并转化为声音，供用户欣赏。
总结起来，CD机的原理是通过发射和接收激光光束，并将反射回来的光束转化为电信号，然后对电信号进行解码和数字信号处理，最终将音频信号转化为声音输出。
这样，用户就能够从光盘上播放出数字音频。
cd解码原理

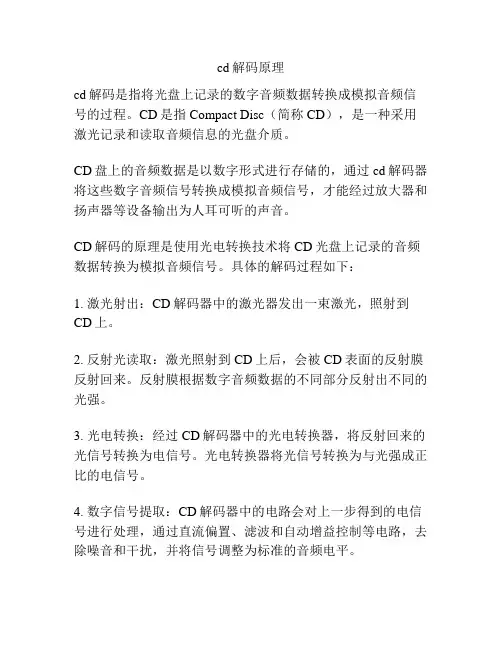

cd解码原理
cd解码是指将光盘上记录的数字音频数据转换成模拟音频信号的过程。
CD是指Compact Disc（简称CD），是一种采用激光记录和读取音频信息的光盘介质。
CD盘上的音频数据是以数字形式进行存储的，通过cd解码器将这些数字音频信号转换成模拟音频信号，才能经过放大器和扬声器等设备输出为人耳可听的声音。
CD解码的原理是使用光电转换技术将CD光盘上记录的音频数据转换为模拟音频信号。
具体的解码过程如下：
1. 激光射出：CD解码器中的激光器发出一束激光，照射到CD上。
2. 反射光读取：激光照射到CD上后，会被CD表面的反射膜反射回来。
反射膜根据数字音频数据的不同部分反射出不同的光强。
3. 光电转换：经过CD解码器中的光电转换器，将反射回来的光信号转换为电信号。
光电转换器将光信号转换为与光强成正比的电信号。
4. 数字信号提取：CD解码器中的电路会对上一步得到的电信号进行处理，通过直流偏置、滤波和自动增益控制等电路，去除噪音和干扰，并将信号调整为标准的音频电平。
5. 数字到模拟转换：CD解码器中的数字到模拟转换器（DAC）将经过处理的电信号转换为模拟音频信号。
DAC按照采样定理，对电信号进行数值插值和滤波等处理，最终生成模拟音频信号。
6. 模拟音频输出：经过DAC转换后的音频信号输出到声卡、
功放等设备，最终通过扬声器等转换成人耳可听的声音。
总的来说，CD解码就是通过激光读取CD上的数字音频数据，并经过光电转换和数字到模拟转换等处理步骤，最终将数字音频转换为模拟音频信号，输出为声音。
这样才能让我们享受到高质量的音乐。
cD机功能
cD机功能CD机是一种光盘播放器，具有多种功能。
下面是CD机常见的功能：1. 音乐播放功能：CD机主要用于播放音乐CD，用户可以通过CD机将CD放入机器，然后通过机器上的按钮控制音乐的播放、暂停、停止、快进、快退等操作。
CD机可以播放各种类型的音乐CD，包括流行音乐、古典音乐、摇滚音乐等。
2.音效调节功能：CD机通常配有各种音效调节功能，如音量调节、低音调节、高音调节等，用户可以根据自己的喜好和听觉需求来调节音效，以获得更好的音乐体验。
3. 多功能显示屏：CD机通常配备有显示屏，在播放音乐的过程中可以显示CD的曲目信息、播放进度和剩余时间等。
有些CD机的显示屏还可以显示歌词，让用户可以更好地参与歌曲的演唱。
4. 光盘存储和检索功能：除了播放音乐，CD机还有一定的存储和检索功能。
用户可以使用CD机的存储功能将CD中的音乐存储到机器的内部存储器或外部存储器中，以便于后续的播放和管理。
CD机还可以通过存储的功能来检索和浏览不同的CD，用户可以根据需要选择播放哪张CD中的音乐。
5. 多种播放模式选择：为了满足不同的播放需求，CD机通常配备有多种播放模式选择，例如循环播放、单曲循环、随机播放等。
用户可以根据自己的喜好来选择不同的播放模式，以获得更好的音乐体验。
6. 多种输入输出接口：为了满足用户的不同需求，CD机通常配备有多种输入输出接口，例如音频输入接口、耳机接口、扬声器接口等。
用户可以通过这些接口将CD机与其他设备连接，例如电脑、音响系统等，以实现更多的功能扩展。
总之，CD机作为一种光盘播放器，具有多种功能，不仅可以播放音乐CD，还可以调节音效、显示曲目信息、存储和检索音乐等。
通过这些功能，用户可以获得更好的音乐体验，并满足不同的播放需求。
汽车cd机工作原理
汽车cd机工作原理
汽车CD机工作原理是通过读取CD盘上的音频数据，将其转
换成电信号，再经过放大和处理，最后通过喇叭输出音频信号。
具体的工作过程如下：
1. 感应器：CD机通过激光器产生的光束照射到CD盘上，利
用光电转换装置（感应器）接收反射回来的光信号。
感应器会对光信号进行检测和解码。
2. 解码器：感应器将接收到的光信号转换成电信号，并经过解码，将其还原为数字音频数据。
3. 数模转换器：将解码后的数字音频数据转换成模拟音频电信号，即将数字信号转换为模拟信号，以便后续的放大和处理。
4. 放大器：将经过模数转换的模拟音频信号进行放大，增强信号的强度，以便最终输出给喇叭。
5. 音频处理：CD机可能会对音频信号进行进一步处理，如均
衡处理、音场调节、音效处理等，以改善音频质量。
6. 输出：经过处理和放大的音频信号通过连接在CD机上的扬
声器输出，使得人们能够听到清晰的声音。
总的来说，汽车CD机通过读取CD盘上的音频数据，并进行
一系列的信号转换、处理和放大，最终输出音频信号，使人们能够在汽车内欣赏到高质量的音乐。
6碟cd机原理
6碟cd机原理
CD机是一种常见的音频播放设备，它的原理是利用激光技术来读取和播放CD光盘中的音频信息。
首先，CD光盘上存储的是数字化的音频信息，这些信息以脉冲码方式存在。
当CD机将盘放入机械装置中时，装置会将盘转动起来。
然后，CD机发射出一束激光，这束激光会经过一系列的光学部件，最终照射到CD光盘上。
CD光盘的表面被涂有反射性的金属材料，激光照射到光盘上会被反射回来。
接下来，被反射回来的激光会被一个光电探测器接收。
探测器会将接收到的光信号转换为电信号，并将其转发给一个数字信号处理芯片。
数字信号处理芯片会对电信号进行解码和处理，从而将数字脉冲码还原为原始的音频信息。
然后，这些音频信息会传送到音频放大器进行放大。
最后，经过放大的音频信号会被送入扬声器，扬声器通过震动产生声音。
人耳能感知到这些声音，并进行听觉感知。
总的来说，CD机的原理是通过激光技术将存储在CD光盘上的数字音频信息读取出来，经过解码和放大后传送到扬声器，使我们能够听到高质量的音乐。
解码器使用方法
解码器使用方法解码器是一种用来解码数字信号的设备，它可以将数字信号转换成模拟信号或者其他数字信号。
在不同的领域里，解码器都有着广泛的应用，比如在无线通信、音频处理、视频处理等方面。
本文将介绍解码器的基本使用方法，帮助用户更好地理解和操作解码器。
首先，使用解码器之前，我们需要明确解码器的类型和功能。
解码器通常分为音频解码器和视频解码器两种类型。
音频解码器主要用于将数字音频信号转换成模拟音频信号，而视频解码器则是将数字视频信号转换成模拟视频信号或者其他数字视频信号。
在使用解码器之前，我们需要确保选择的解码器类型与我们的需求相匹配。
其次，接下来我们需要连接解码器。
首先，将解码器的输入端口与信号源连接，比如将音频解码器的输入端口与数字音频信号源连接，视频解码器的输入端口与数字视频信号源连接。
然后，将解码器的输出端口与目标设备连接，比如将音频解码器的输出端口与音响设备连接，视频解码器的输出端口与显示设备连接。
确保连接稳固可靠，避免信号传输过程中出现干扰或者信号丢失的情况。
接着，我们需要对解码器进行基本设置。
根据解码器的说明书或者操作指南，进行解码器的基本设置，比如输入输出信号的格式设置、音频视频参数的调整等。
确保解码器的设置与信号源和目标设备相匹配，以获得最佳的音视频效果。
最后，我们可以开始使用解码器了。
在一切准备就绪之后，我们可以启动信号源，然后启动解码器，最后启动目标设备，这样可以确保信号传输和解码过程的顺利进行。
在使用过程中，需要留意信号传输和解码的效果，如有需要可以进行进一步的调整和优化。
总之，解码器是一种十分实用的设备，它可以帮助我们实现数字信号的解码和转换，为我们的生活和工作带来便利。
通过本文的介绍，相信大家对解码器的使用方法有了更清晰的认识，希望能够帮助大家更好地使用解码器，享受高品质的音视频体验。
祝大家使用愉快！。
cd机工作原理
cd机工作原理CD机工作原理。
CD机，全称为Compact Disc Player，是一种能够播放CD光盘中音频信息的设备。
它的工作原理主要包括激光读取、信号解码和音频输出三个主要部分。
首先，我们来看一下CD机的激光读取原理。
当CD机读取CD光盘上的音频信息时，首先是通过激光头发射一束激光照射到CD光盘表面。
CD光盘的表面被划分成许多微小的环形凹坑，这些凹坑能够反射激光。
当激光照射到凹坑上时，会发生反射，而当激光照射到平整的部分时，则会发生折射。
CD机通过检测激光的反射和折射情况，就能够确定CD光盘上的音频信息。
接下来是信号解码的过程。
CD机通过激光读取到的信息是数字信号，而音频信息是模拟信号，因此需要将数字信号转换为模拟信号。
这一过程就是信号解码的过程。
CD机内部有一个DAC芯片，它可以将数字信号转换为模拟信号。
经过这一步骤，CD机就能够将CD光盘上的音频信息转换为我们能够听到的声音。
最后是音频输出的过程。
经过信号解码后，CD机会将模拟信号通过音频输出接口输出到音响设备或耳机中。
这样，我们就能够听到CD光盘上的音乐或其他音频内容了。
除了以上的基本工作原理外，CD机还有一些其他的工作原理。
比如，CD机的旋转系统能够确保CD光盘在读取过程中能够以恒定的线速度旋转，这样就能够保证激光头读取到的信号稳定。
此外，CD机还有反错码技术，它能够在读取过程中对CD光盘上的信息进行纠错，确保音频输出的准确性和稳定性。
综上所述，CD机的工作原理主要包括激光读取、信号解码和音频输出三个主要部分。
通过这些工作原理，CD机能够将CD光盘上的音频信息转换为我们能够听到的声音。
这些工作原理的相互配合，使得CD机成为了我们日常生活中不可或缺的音频设备之一。
第2章CD唱机的工作原理
第2章CD唱机的工作原理CD唱机是一种将音乐从光盘上读取并转换成音频信号的设备。
在第二章中，我们将探讨CD唱机的工作原理。
CD唱机工作原理的第一步是读取光盘上的信息。
CD唱机内部配有一种称为激光头的设备，它通过使用一束激光光束读取光盘上的数据。
激光光束在光盘表面上反射，并被一个称为光电探测器的器件捕捉。
当光束穿过光盘时，它会遇到坑和平面，这些特定的区域表示着不同的信息。
坑会阻碍光束的反射，而平面则允许光束通过。
与此同时，激光头内部的电动机会调整激光光束的焦距，以确保光束能够准确地聚焦在光盘上的表面。
这是非常重要的，因为只有当光束准确聚焦时，才能正确读取信息，并且防止读取错误。
读取的数据通过解码器进行解码，并转换为数字信号。
数字信号通过数字转换器（DAC）转换为模拟信号，从而可以通过扬声器播放出来。
DAC将数字信号转换为模拟信号的过程是通过将数字信号进行采样和量化来完成的。
采样是指将连续的模拟信号转换为离散的数字信号。
在CD唱机中，一个采样周期通常是在44,100赫兹的频率下进行的，这是为了最佳的音频质量和音频范围。
量化是指将采样的数字信号映射到一定数量的离散级别上。
例如，16位量化将数字信号映射到2^16（即65,536）个离散级别上。
一旦数字信号转换为模拟信号，它就可以通过扬声器将音频播放出来。
CD唱机中内置的功放器负责放大模拟信号，以使其足够大以驱动扬声器。
扬声器将模拟信号转换为可听到的声音。
总结一下，CD唱机的工作原理包括以下几个步骤：激光头通过激光读取光盘上的数据，读取的数据通过解码器进行解码，解码后的数字信号通过DAC转换为模拟信号，模拟信号经过放大后通过扬声器播放出来。
CD唱机的工作原理的关键是激光头的读取能力和解码器的准确性。
激光读取系统必须能够准确地读取光盘上的数据，而解码器必须能够正确解码和转换数字信号。
这是音质听觉效果的决定因素。
因此，在购买CD 唱机时，消费者应该考虑到激光头和解码器的质量，并选择具有良好声音质量的品牌和型号。
汽车音响解码方法
汽车音响解码方法汽车音响解码方法是指将数字音频文件（如MP3、WMA）或CD光碟中的音频数据，通过解码器转换为模拟音频信号，以便于汽车音响系统能够播放音乐。
在汽车音响行业中，常见的解码方法主要包括PCM解码和压缩格式解码。
1. PCM解码：PCM（Pulse Code Modulation，脉冲编码调制）是一种无损音频编码格式，也是最基础的音频数据编码方式。
PCM解码方式将数字音频文件或CD光盘中的音频数据直接转换为模拟音频信号，以供音响系统输出。
其解码原理如下：(1) 脉冲编码：将模拟音频信号进行采样和量化，通过将音频信号的幅度转换为数字信号的离散幅度，实现对原始音频信号的编码。
(2) 数字信号处理：利用数字信号处理器（DSP）对编码后的音频数据进行滤波、增强和平滑处理，以去除采样产生的噪音和混叠。
(3) 数字模拟转换：将处理后的数字音频信号通过DAC（数字模拟转换器）转换为模拟音频信号。
(4) 输出：将模拟音频信号输出到汽车音响系统的功放（放大器）中，然后由功放驱动喇叭输出音频。
2. 压缩格式解码：为了减小音频文件的尺寸和传输带宽，常见的音频文件格式（如MP3、WMA）采用了压缩算法进行编码。
压缩格式解码方式将压缩后的音频数据进行解码，还原为模拟音频信号。
常见的压缩格式解码方式包括MP3解码和WMA解码。
2.1 MP3解码：MP3（MPEG Audio Layer III）是一种流行的音频压缩格式，其解码过程如下：(1) 音频解码：根据MP3编码的原理，将压缩后的音频数据进行解码，得到一系列音频采样值。
(2) 算法处理：利用MDCT（Modified Discrete Cosine Transform，变换处理）和Psychoacoustic Model（心理声学模型）等算法进行音频数据的处理，如频谱分析、子带分解等。
(3) 重构滤波器：通过一系列重构滤波器对处理后的音频采样值进行滤波和插值，以还原原始音频信号。
利用单片机将旧CD光驱改装为CD音乐播放器
IDE 是 Integrated Drive Electronics 的缩写，是由 Compaq 和 Western Digital 公司开发，AT架构的计算机出现后，新版的 IDE 命名为 ATA 即 AT bus Attachment， 但在更多的时候人们会习惯叫回旧名 "IDE"，这种接口一直被应用在硬盘的连接上。而ATAPI则是在ATA上扩展出来的，ATAPI是AT Attachment Packet Interface的缩写，意 思是AT计算机上附加设备的信息包接口。支持 ATAPI的IDE接口可以像连接硬盘一样连接ATAPI设备。目前几乎所有的IDE接口都支持ATAPI，它被广泛应用于光驱，ZIP 驱动器等设备上。所说的这三种设备界面都是使用如图 1和图2所示的40PIN连接件。像图1的连接件是用于主机板和IDE设备上，是40PIN的针式接头，主板上有两个这样 的接口，可以用于连接4个IDE设备。图2则是用于连接主机和IDE设备的40芯IDE线缆，现在也有 80芯线缆用于连接更新版的高速ATA。图3则是IDE接口连接件的引脚号 定义图。
大家也许知道，CDROM播放CD时有一系列的动作，先是上电复位、光盘托盘打开、放入光盘托盘关闭、读取曲目播放。同样使用单片机对光驱进行 CD播放控制时 也应要有这样的顺序，在本文源码中的主程序中先是调用初始化函数，对光驱进行复位和识别，初始化成功后就会调用读取 TOC函数读取曲目和相关值。然后就是对按 钮进行判断，做出相应的控制。图6是播放CD时的基本顺序图。
简单说明。 1． 错误（ERROR）寄存器
错误寄存器是返回当前的错误信息或指令的执行状态，它是一个只读寄存器，如写入这个寄存器则是写入到 Features寄存器中。在实例中的初始化CDROM的函数 中执行驱动器自身诊断命令后，可以读取在错误寄存器中返回的诊断结果并和进行标准值对比判断驱动器是否可用。读取的方法很简单，先查表 3，得知错误寄存器的地 址后，设置对应的引脚电平，这时就可以在DD中的低8位读取到寄存器中的数据。
AV解码器怎么用
AV解码器怎么用AV解码器怎么用一、关于解码器的分类一般来说，音频解码器分为两类，一类是用于Hi-Fi听音的纯音频解码器，即指把CD机等数字音源器材一分为二后，去掉转盘（驱动光碟旋转读盘）的部分。
纯音频解码器的主要作用是把读取的数字音频信息转换成模拟音频信号输出，供功率放大重放。
因此严格说纯音频解码器应称作D/A（数字/模拟）转换器。
另一类即AV影音解码器，即平常所说的在“家庭影院”设备中使用的解码器，主要作用是把录音时经过编码的多声道音频信息作解码还原，经D/A转换后供功率放大重放。
很多双声道或多声道听音系统并没有配置解码器这类器材，但同样也可以达到双声道或多声道重放的目的，这是为什么？之所以出现这两种情况，有两种原因一是系统中没有数字或经过编码的音源，即直接重放模拟音频信号（通常最多为双声道，如果是“多声道”，那只是把双声道信号并联串接成的伪多声道）；二是解码功能已经整合在音源或功放等器材中，例如CD机已经包括数/模转换电路，有的DVD机包括了某类音频格式的数字解码，有的数字解码内置在AV功率放大器中。
音频解码整合在音源、功放中与使用单独的解码器有什么区别呢？一般来讲，单独的解码器不与CD机或DVD机、AV功放合为一体时能减少电路之间的互相干扰，有利于提高各项技术参数从而提高音质。
但这是不是说分体器材比合并式器材声音质量一定好、指标参数一定高呢？不能这么说，两者比较要有一个前提，那就是档次（通常体现在价位上）相同或相近，否则高价的合并式器材比低价的分体器材表现更好就解释不了这样的原则。
另外，在使用操作方面它们各有优势，采用单独的解码器在搭配上更选择灵活方式更多，而解码功能整合在其它器材中则在连接、操作的使用上更方便简捷。
从这个角度说，它们的区别也主要是功能设置方式上的不同。
AV影音解码器其实是个总称，在其中又分有多种不同解码器。
例如第一，在信号处理方式上，早期的AV解码器为模拟的（其中又有主动型和被动型、合成式和压控式之分），以后发展为数字的；第二，有的AV解码器仅作解码处理，机内不含功率放大电路，有的则内置了中置、环绕声道的功率放大电路；第三，从解码声道数量说，杜比定向逻辑（Dolby Pro Logic）为4声道，杜比数字（Dolby Digital可简称为DD）、DTS数码影院、Dolby Surround Pro LogicⅡ杜比定向逻辑第二代矩阵编解码技术（简称为Dolby PLⅡ）等为5.1声道，DD－EX、DTS－ES等为6.1－7.1声道；第四，在档次上可有低、中、高级的划分，例如经过卢卡斯认证的带THX标记的属于高档机之列（稍早的为THX Select认证，最新的为THX Ultra2认证。
老CD机升级PCM1793解码
老CD机升级PCM1793解码,新手必看!!!桌面本帖最后由月夜宁静于2011-9-19 01:31 编辑前几天进的小板,今晚上终于差不多搞试机试音,结果如下一句话:把PCM1710U换成PCM1793解码!声音简直爽到天了!!我举双手双脚推荐坛里了解我的兄弟们快点动手!!!听感:我不会去写那些文采飞扬的歌曲试听听感,有这功夫还不如写诗.只随便说下对比感觉.以前PCM1710U,容耦一阶低通LPF滤波,运放072C+大S5532,推TDA7265.声音不咱样.现在是PCM1793DB,全平衡LPF,运放072C+大S5532,推TDA7265,声音好到天上了,我看我那LM1875也不用做了,真要做直一:首先一开声,高频解析力比1710U一个天一个地的区别,简直象换了个机.二:中低频的细节都比原来的要好的多,特别是低频竟然比原来多出不少细节.怪事!!!三:以前的高频有毛刺感,现在基本上全无,很奇怪的感觉,现在感觉TDA7265的10%的THD也不算什么大问题,箱子是二分频书注意事项:一:不注意把ST的L7912CV照普通7912接,接错了结果把7912烧了一块,测试时把手烫着了,起不起泡还是未知- -!二CM1793的第28脚如果走I2S按道理应该是高电位,但我的DIN BCK SCK LRC是按I2S接的,但第28脚却是低电平才查了PDF,28 27 26 在LOW LOW LOW时,工作状态是16BIT STANDARD FORMAT.很迷惑,有待细细研究.细察了PDF和一些网上烧友改的资料,发现基本都把28 27 26脚设成LOW LOW LOW,怀疑老式的CD数字信号就是"标准三PF是我自已设计的LPF,不是BB官方的电路.可参考我改茉莉的那个贴,里面有详细说明.四:升级DAC解码后,是容易听到一些破音,高频噪声,一开始还真怀疑如坛中苏-27前辈说的时钟信号精度问题,后来拆了数字处理最后才发现我买的7毛一张的刻录盘太烂,我楼上工作间的SONYCD随声听有时候也爆音,换了张威宝的刻录盘刻了张碟.仔细 PCM1793的频响和解析力比1710好的多,原来不容易听到的轻微破音和误码声,现在很清晰,所以差的刻录盘是用不了了.五CM1793的28 27 26三脚,此解码板开关打开的情况下是悬空,感觉悬空会导致工作状况不稳定,应该设计成用一个电阻接不确定芯片内部有没有对地电阻,但我放了一整晚没有发现自已改变工作状况的问题.看样子悬空也不会造成什么大的问题.总结:这样的解码板,带芯片总成本不过几十块钱.随便弄个CD机加个这解码,基本上OUT一千多所谓的发烧CD.一些朋友也请别乱拍砖,PCM1793可算是现在的DAC,参数很好.强烈建议相信我的朋友,花几十块去升级!!!!换掉老CD我在坛矿也N年了,我用我在矿坛的名声保证!!声音真的很好!!!补充:看样子我说声音好没用,有高手前辈说我这样升级无意义,不正确.我只想说,要测试成绩可以看我改茉莉声卡那个贴.真要批评,也先熟悉下PCM1793这块芯片后再批评我.我接受批评.但我不接受夸夸其谈,我没玩过TDA1541这个DAC,人家问我我都说这肯定是个好片子,中频肯定很好.我不会说它是个垃圾.我这才叫虚心,我实践后才敢发言,我玩了一二个月茉莉声卡我才敢把整套DAC搬到CD机上.我才负责的说声音很好.言尽至此,多说无益.也就几十块钱,我又不是卖这解码板的.我这是纯心得贴.值得看就看,不值得看请无视...最终还是希望大家都能听到越来越接近正确的声音.特别是新手...终结寄语:其实CD机的模块中,对音质影响最大的就是DAC解码了,其次是电压放大或调音缓冲电路,最后才是数字电路部分. 给CD机换解码,就等于换了台机.音质当然有质的飞跃,这是很简单的问题,随便一想就明白,根本不用去质疑.如果有必要,我会把整个改造过程所用的元件,电路图,焊接方法,还有后级电压放大运放的匹配调教等资料一起发上来. 可以用几十百把块的钱,换来上千几千块的音质,作为烧友何乐而不为?作为厂商当然砖头无数.有无必要,谁是谁非,一目了然,此贴终结,不再编辑.附图:最终成品图:近距离:顺便发下我的收藏,好友赠送的胆管,嘿嘿嘿。
cd随身听工作原理
cd随身听工作原理宝子们，今天咱们来唠唠CD随身听这个充满回忆的小玩意儿的工作原理呀。
咱先说说CD是啥。
CD呢，全称叫光盘，就那小小的、圆圆的、亮晶晶的盘片。
这光盘上可是藏着好多好多秘密哦。
光盘上面有好多螺旋状的轨道，就像盘山公路一样，不过那可是超级超级小的轨道呢。
这些轨道上有一个个的小坑和平面，这些小坑和平面对应着不同的数字信号，就像密码一样。
那CD随身听咋读取这些密码呢？这里面就有个超酷的东西叫激光头。
激光头就像一个超级小的侦探，它发射出很细很细的激光束。
这个激光束打到光盘的轨道上，要是遇到小坑，激光反射回来的光就和遇到平面反射回来的光不一样。
这就好像小坑是个调皮鬼，把激光给“折腾”得不一样了。
当激光头探测到这些不同的反射光后，就会把这个信号转化成电信号。
这个转化过程就像是一种魔法，把光的秘密变成了电的语言。
这个电信号可不能就这么乱着呀，它得经过一系列的处理。
CD随身听里面有个电路系统，这个电路系统就像是一个超级管家。
它把激光头传来的电信号进行放大、滤波等操作。
放大就像是给这个小小的信号打气，让它变得强壮起来，这样后面的设备才能更好地识别它。
滤波呢，就像是把信号里的杂质给去掉，只留下有用的部分，就像把沙子里的金子挑出来一样。
经过电路系统处理后的信号还得变成声音呀。
这里就有个解码器登场了。
解码器就像是一个翻译官，它把那些处理好的电信号按照一定的规则翻译成音频信号。
这个音频信号就像是音乐的灵魂，已经可以表示出高低不同的音调和各种声音的特色了。
但是还没完呢，音频信号还得经过放大器进一步放大。
放大器就像是一个大喇叭的好朋友，它让音频信号变得更有力量，这样才能推动耳机或者外放喇叭发出声音。
当这一切都完成后，咱们就能听到从CD里传出来的美妙音乐啦。
有时候，CD随身听还会有一些其他的小功能，像调节音量呀，切换歌曲呀。
调节音量就像是控制音乐水流的阀门，想让声音大就开大阀门，想小就关小阀门。
切换歌曲就像是在一个装满音乐宝藏的箱子里挑选不同的宝贝。
CD机芯片
CD机芯片CD机芯片是指用于光盘播放器中的核心芯片，它是实现光盘读取和解码功能的关键部件。
下面将对CD机芯片进行详细介绍。
CD机芯片是一种集成电路芯片，主要包括解码器、马达控制器、读取头和接口控制等功能模块。
解码器模块负责将光盘上密集的螺旋状数据转换为音频信号，同时根据解码算法对信号进行纠错，以确保音频信号的准确性和完整性。
马达控制器模块主要负责对CD机马达进行精确控制，使得光盘的旋转速度和位置能够与读取头的移动进行同步。
读取头模块则是负责将光盘上的数据转换为数字信号，以便后续的数字处理。
接口控制模块则是实现与其他硬件设备或者外部输入输出设备的数据交互，例如与显示屏、扬声器等设备之间的连接。
CD机芯片的核心技术是光学技术。
CD盘是一种使用激光技术读取数据的光学存储介质，其由一系列凹坑和平地组成。
CD机的读取头通过发射激光并依靠反射来检测凹坑和平地的存在与否，从而恢复出原始数据。
CD机芯片在读取数据的过程中使用了光电转换器件，可以将激光光束转化为电信号，以便后续的数字处理。
同时，CD机芯片还包括了一些基础的数字信号处理技术，用于对读取到的数据进行纠错、解码和转换等操作。
CD机芯片的应用非常广泛。
除了常见的家用CD播放器之外，CD机芯片还用于车载CD播放器、便携式CD播放器以及电脑光驱等设备中。
随着数字音乐的兴起，CD机芯片在现代音频设备中的应用也在不断扩大。
一些先进的CD机芯片还具备了网络连接和无线通信功能，可以实现在线音乐的搜索和播放等高级功能。
总的来说，CD机芯片是实现CD播放器功能的核心部件，它通过光学技术将光盘上的数据转换为数字信号，并经过一系列的处理和控制，输出音频信号供用户听取。
随着科技的不断发展，CD机芯片也在不断更新和升级，以满足用户对音频质量和功能的不断提升的需求。
cd机工作原理
cd机工作原理
CD机是一种使用激光技术读取和播放光盘上音频信息的设备，其工作原理基于光学传感器和数字信号处理。
激光器发出的激光光束首先通过一个聚焦镜头，使其光斑足够小并对准光盘表面。
光盘表面有一层反射层，对光束进行反射。
当光束与光盘表面接触时，一部分光束被反射回光线传感器。
光线传感器中的光电二极管接收被反射回的激光光束，产生与光强相关的电信号。
然后，这些电信号被转换成数字信号，以便进一步处理和解码。
解码器对数字信号进行解码，以获得音频信息。
解码器使用一种称为校正码的技术来修正可能由于光盘表面的不规则性而引起的数据错误。
通过解码和纠错处理，CD机可以准确地读取
并恢复音频信号。
一旦音频信号被解码和恢复，CD机就可以通过扬声器或耳机
播放音频。
CD机通常还配备了与其他音频设备连接的输出接口，如音频输出接口和数字输出接口，以便用户可以将音频信号传输到扬声器系统或其他设备上播放。
总的来说，CD机的工作原理是通过激光光束读取光盘上的音
频信息，将其转换为数字信号，并通过解码和纠错处理将其恢复为可听的音频信号。
CD解码器原理浅说
CD解码器原理浅说转盘配套的后级设备.其功能就是把CD转盘输出的数码流变换成模拟音频信号,然后供模拟音频放大器去放大,其中最主要的部分就是数模转换器DAC.近年出现了LD上Ar,3RF输出和DVD上AC-3或MPEG-2音频数据流输出的数字新码流,就使得解码器的内涵扩大了.解码两字的定义是指把经数字编码后的数码流逆着编码过程操作,还原出模拟音频信号.对数字杜比AC-3等多声道数码流,首先要拆”包”,把每一包由各个声道的信号分开来.然后将各包中局一声道的数字声音信号一段一段顺着时间接起来.最后对各个声道分别进行D/A转换所以,CD上的数字信号的处理过程比起AC-3等数据流的处理就简单多了,CD再称解码器就有点夜郎自大;现在比较正规的称呼是CDD/A变换器(D/AConverter)或CD,DAC和数字杜比解码器(附byDi蚰【k).可解码器已被发烧友们叫顺口了,为加区别另加CD两字,便令人明白指的是耶一种音响设备.普通CD机就像合并式功放那样前置放大和功率放大而二台一,CD片放入,输出端就是声音信号.高档音响设备中,CD还音系统分转盘和解码器两个单体,各司其职.廉价的CD机只卖到几百元,也可谓五脏俱全,而几万元甚至更贵的一台解码器也不在少数.价格出入之大令人费解.那么让我们先看看CD解码器到底要对信号做哪些工作,然后再掾究为提高音质而付出的代价,就能明白个中奥妙.CD转盘输出的数字码流格式如图1所示.这种格式原称索尼飞利浦数字接口格式(S/PDIF).数据以单线单方向传送,信息中除立体声声音数据外还有子码和误错检测码.现在这种格式已作为标准数字接口格式.其中一个点的取样数据量化率可达20bit.CD的标准只有16,因此.前面的低4位垒为零.若传输数据量化率①宽.声音数据前面有四个同步码,后面还v,u,C,P荨子码,这些信息可用来检测数据传输过程中有无差错及把各位数字放到正确的声遭和起始位置上.每帧32位的连续数据调制成无直流成分的双向标记信号后,用同轴电缆或光缆在数字设备之间传送.CD解码器分四大部分组成,见囝2.数字接口由于传输线的电阻,电容荨原因,原脉冲信号传送到解码器时,波形的前描上升速率变慢.有可能引起时基抖动.因此,进入解码器后的第一件事就是用门电路来整形(图中未画),接着就进入专门的数字接口集成电路芯片.接口电路的功能是先对接收到的每帧数据进行差错检测.出现差错就发出一个信号去通知后级的静音电路. 静音电路以极短时间的无声去替代错误信号,消除了听感上刺耳的噪声.当然静音也是一种失真,越少操作越好.接着再对输入信号分析,镪定数字音频输入的频率,对CD 而言就是64.1kHz,给后级提供一个正确的同步时钟信号, 与数字信号同时向后传送.若使用了早期有高频预加重的CD片,则也从该处测出识别信号.通知模拟电路去执行去加重操作.如果不用数字接口电路,传送数据时就必须和一体CD机内那样用几根线,同时传送数据信号和各种时钟脉冲.几个信号传翰时.只要任意一个信号的脉冲有抖晃(jitter).即在正确位置的前后错动,后级读入的数据就有可能出错,音质受损.使用数字接13后,数据,位时钟和L/R声道分离时钟这几个脉冲的位置,都有数字接口电路内的锁相环路锁定.前沿对齐,取出,这样每次就取得一个并行的数字值.接着进行数字滤波.模拟信号是连续的,被取样成数字信号后就成离散数值.把这些离散信号再连起来时,就成为有一个个台阶的菠形,见图3(b).同一波形取样越密, 台阶越小,越接近模拟波形;反之,越差.像20kl~那样的高频信号被44.1kHz取样后,只有二个点多一些.恢复出来的波形几乎已是20kHz的方渡,失真很大,声音当然已锟不相同.从频谱分析的角度看,201~Hz的方渡中,还是有良好的20klqz的正弦渡+但叉多出了很多20kH2整数倍的高次谐波.只要能滤去20k[-lz以上的高次谐波,波形就与原模拟波形一样,声音也就悦耳了.滤波可以有数字滤波和模拟滤波二种方法.数字滤波只需在原取样的数据中再插入一些数字即可,插入的数据可以由硬件电路经延时后再叠加上去,也可以用软件程序把原数据再使用而实现.图3(c),(d)就是二倍超取样和八倍超取样的示意.直观看二倍超取样在原取样相邻点中再多取一点,数值可以取前后相邻值的平衡值或其它算法,这样波形密了.台阶小了八倍超取样增加七点,波形更接近碌始波形从下面频谱分析看,高次谐波的分量少得多.特别是接近20k[-lz前端的高次谐波被远远地推到很高频率段去了.以后再用一个简单的模拟低通滤波器就可只把0～20kI~的信号干干净净地取出.看来超取样的倍率愈高,数字滤波的性能就愈好.超取样马上又带来了量化精度的问题.若原来两相邻取样点只差1个比特,那么插入点取什么值?不是前面就是后面的原值,蓁台脐密了.但级差没变.波形又有新的失真.因此.叉提出了高比特的再量化.当4倍超取样时,就开始采用1sbit再量化,多出2个比特.量化的阶梯多达=4频谱(a)原模拟fb)f.取样信号倍.使再取样的曲线叉密,台阶叉细,更接近模拟波形.数字摅波器的趣取样倍数和再量化的比特率是D&C档次的一大指标.从理论上讲,现行制式,44.1kHz取样,16 bit量化的数字信号,还原以后的信噪比可遗9809dB.由于采用的数字和模拟滤渡器不同.实际高次谐波没有去干净.最终信噪比会有不同的下降,见下表.低再取样频率和低量化比特率不可能有良好的声音表现能力.而高再取样频率和高量化比特率也不一定必有良好的声音表现能力,因为高倍取样和高量化享只提供了良好还音的可能性.还必须有多方面的高品质才能获得最终的靓音.从上表可以看出数字滤波器达20bit/Sf.以后,再在数字滤渡器上下功夫就意义不大.这时与理想只差不到0002~B!CD解码器中数字滤波有的要进行二,三级,以取得良好的性能.然后进行噪声整形和分离出左,右声道,进去D/A变换.CD机的DA变换有多比特型和1比特位流型二大类.所谓多比特型DAC就是把二进制数的若干位.同时加到一个电路上.在电路的另一端就得到与数码相应的模拟电压.图4是一种比较常用的DAC方式多比特各位的数值”0,1”与电子开关的”断,”通”位置对应,最高位直接进入运放的负输入端,而低位经过R-2R梯形网络的减权,再与高位相加.最终获得用二进制数值表示的电压量. 这种网络的特性只用二种阻值的电阻.工艺糊作上方便,但要获得16t~_甚至更高位的精度也不容易,采用的方式一比特技术是飞利浦1987年提出的新概念DAc.它把脉冲编码调制的PCM码,经过超取样,噪声整形变成脉冲密度调制(PDM)的数码串,串中”1”的出现率就表示电压的值,连连出…1’电压就愈来愈高.再利用开关电容网络转换成模拟电压.理论上说一位流机的优点较多,可排除过零失真,尖峰干扰,也没有多比特机中电阻网络的诸多麻烦.量化精度仍有18bit,20blt.但一比特机把电压值变成了脉冲的频率,量化率提高,脉冲的频率必须成倍上升,干涉也会增大.而且它对时基抖晃很敏感,常用的∑式DAC会把所有的抖动和噪声都反映到声音中间去另外,1位DAC本身也有分辨精度的问题整个DA变换部分是解码器质量高低的关键所在,高倍超取样和高比特量化是设备档次的先决条件.但具体蓟实际机种,元器件的质量和工艺的好坏就成了能否达到理论指标的瓶颈.当DAC的信噪比提高到一定程度后,机子中信号间的干扰,电源污染等也必须相应减小.否则D/A 电路的高指标还是不能成为输出信号的高指标.由于大规模集成电路的价格下降迅速,使用高倍超取样和高比特量的芯片成本增加并不厉害,但马上就有广告宣传上的优势.所以,选机时还不能只看关键芯片,还需仔细考察周边元器件.更需注意的是,如果转盘档次不高.送出的数字信号已有误差或脉冲渡形失真明显.接口电路接收到信号就发现差错,时不时进行着静音操作.声音的质量也就好不了. 故二部分设备的档次指标要配套模拟滤波数字滤波器间隔地滤去了不少高次谐波,但I正频段的谐波分量还存在,必须用模拟滤波器把它滤去,以防这些频率很高的信号对摸拟波形产生影响.从图3的备种倍数超取样频谐图中可以看出,超取样倍数愈高,最靠近0～20lcHz声频殷的谐波愈远.所以模拟滤波就方便得多.IOoit/江数字滤波出来的信号要达到表列的实际信噪比,需一用5—7阶的模拟低通滤波器.如此高阶的滤波器别说工厂化批量生产,就是科研性质的手工调试样品都十分困难.普及型CD机只用二阶电路结果当然不佳,元件品质好坏已在次,但不少人还在东施效颦,换上CD解码器中采用1M的名牌高价电阻,电容,实在是乱化冤枉钱.当超取样达到8’时,模拟滤波器只要2阶向形式就可达到指标;达l6’时,只需一只电容的1阶RC电路就成.低阶敬的模拟滤波器缺点是截止频率后下降缓慢,2~J4z以上的频率成分切不干净.但高倍超取样后,这里是空白,第一个频段出现在Il￡±20kHz处,下降缓慢已无关紧要.低阶次模拟滤波器的优点.截止频率处的相位失真和频率失真小,却能使输出模拟信号的高音质量提高.发烧友无论如何去摩模拟滤波器都摩不出CD解码器的那种温暖清新.优质CD解码器已有高超取样和高比特量化的数字滤波器,理论上只要2,3阶模拟低通即可,高级的器材就能物尽其用.电阻,电容和运放的品质,精度和对称性及调整好坏都能直接反映到输出的声音中去.顶级运放和电子管构成的模拟滤波器也都被用进了高档解码器,因而使得CD解码器的价格差得很远.电源供给CD解码器中有数字电路和模拟电路,还要提供DAC精密参考电压来源的原始电压.尽管电源功率要求不很高,但品质要末却不低.数字电路电担要与模拟电路电担分开,以免数字信号干扰模拟输出.电源需要屏蔽免电磁幅射影响数字电路,特别是敏感的D/A电路的工作和模拟信号的纯净.DAc部分要求极其稳定的电源电压.总之,解码器的电源部分原理说不出太多新奇,但技术和工艺却颇有讲究,对于电源的品质发烧友知之甚多,不必浪费纸墨了.CD解码器走的是Hi-Fi和Hi-End的路线.它把CDj王音系统的光盘信息读取和伺服系统与信号处理部分分成转盘和解码器二个独立单元,从而使对电源电流,电压波动影响最大的电机和驱动供电与信号处理用电彻底分离开来,电机的电磁干涉和机械震动也与信号处理不再相干,为确保高品质的声音创造了条件这样,在普通CD机中只占十几平方厘米线路板的这部分电路,被做成十几公斤的整台设备——解码器,这就是有声和好声之绝对不同的思维取向.但愿价格不高,性能卓越的正宗国产解码器,能早日摆到我们的器材槊上.口13皿mFIDELITY A晖.1998。
怎样将CD转换为能在随身听里播放的CD-CD 刻录心得 英语专业 必备 音频技术
怎样将CD转换为能在随身听里播放的CD?
问题：
为了做英语听力特地去淘了个cd随身听价格很便宜所以老板不让试用结果买回来才发现随身听是不能播放听力的cd的只能放那些歌手的cd想问问各位有没有什么办法将cd转换成能在随身听里播放的cd呢?谢谢..
我的回答：
呵呵！我也是英语专业的，过来人！
朋友你说的听力CD在随身听里播放不了而普通音乐可以在CD随身听里播放，最大的可能是你的听力CD里面的声音文件不是标准格式的CD，很可能是MP3文件，如果是MP3文件，那只有转换为标准格式的WAV文件刻录到空白CD-R中做成标准CD，这样你的CD随身听就可以播放了。
制作方法很简单：用千千静听把MP3格式转为WAV格式，接着用UltraISO软件点击文件创建音乐光盘映像把转好的WAV 粘贴进去然后插入空白CD-R 点击刻录速度（为保证质量建议速度不要选择太快），等待刻录任务完成。
如果嫌麻烦，直接把MP3 格式复制到手机里就可以播放了；
另外，如果你的听力CD不是MP3格式，就不能用上面的方法，我也遇到过，碟子是CD-ROM,里面没有音频文件，这时候我就一边播放一边录音把电脑的声音录下录音格式选择MP3或者WAV，MP3的话可以直接复制到手机里听，如果WAV，文件太大，刻碟可以用。
建议选择MP3格式录音比较方便。
如还有疑问，可以继续追问。
希望我的回答对你有帮助，呵呵！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
能把CD机当做具有CD播放功能的解码器来使用吗？By mrliuzhong这个问题若要我来回答，是肯定的，很想把我的IAO131EM电子管CD机当做解码器来使用，因这机的解码芯片是PCM1716E，电子管温暖的音色也使人听过难忘。
我们知道，PCM1716E是美国BB公司针对中高档CD,DVD而推出的高级DAC解码集成电路，它应用了一种改良的多级架构，可获得更优异的动态性能，减小了芯片对时钟抖动的敏感程度。
有以下主要特点：(1)能够处理24bit96KHz规格的数字音频信号，同时也支持以前的16bit,20bit精度的音频数据，取样频率的覆盖范围从16KHz-96KHz.(2)总谐波失真为一％dB.动态范围为106dB（当时钟抖动低至40PS时它的动态范围则高达120dB），信噪比为106dB.通道分离度为102dB.(3)内置有高性能的8位数字滤波器，通带外衰减为82dB（优于雅马哈的高级数字滤波器YM3443的70dB),通带内纹波系数为士0.002dB.前段时间在朋友们的帮助下，才把“CDM12.10国产名机的复活（/forum.php...=1091270&extra=）”这贴子中的IAO131EM CD机救活，现在她运行良好，尤其是电子管那温暖的声音真的好讨人喜欢，现又想开始折腾，想加一个CS8414数字同轴光纤音频接收板，这输入接收板和这CD机的解码主板搭配非常好，都能处理24bit96KHz规格的数字音频信号。
加上这CS8414输入板后IAO131EM不但是电子管CD机，而且是电子管解码器。
这CD机的主板上有I2S插座，CS8414输入接收板也有I2S接口，只要用排线把主板和接收板的MCK，DATA，BCK，LRCK，GND对应相连，再把+5V和主板的5V供电连接起来，就这么简单（把机芯的I2S排线,DSA控制排线和电源线的插头全取掉了，供电也只给主板和接收板供电）。
可是有这么简单吗？连接好后，再给CS8414接收板输入来自数字播放器或别的音源的同轴或光纤信号，接收板的指示灯不停地闪烁，表明信号没锁定，电子管是亮的表明主板解码部分在工作，CD机也没有模拟动听的声音出来，真的是太失落了，这么简单的事都做不好，还请各位高手指点问题出在何处？如若你也想把你手里有价值的CD机改成“CD机+解码器”，也请你来交流你的好办法。
虽然折腾失败，但是我们并不放弃，同时请高手兄弟们多帮忙指点。
我们先来学习相关的知识吧。
１、将旧CD机改装成数字音频解码器可行性讨论（/thread-307683-1-1.html）２、cd播放机作为转盘加解码器的有关讨论（/thread-124293-1-1.html）３、CD机，还是带CD播放功能的解码器？（/s/blog_4e2a04300102e808.html）４、如何将CD机加个输入同轴接口，当解码器用？（/thread-1021133-1-1.html）５、这是一个解码器的时代,而纯CD机的时代将很快终止!（/s/blog_4e2a043001009chf.html）6、专业DAC解码器很贵，同轴输出接驳旧CD机DAC的价值(/thread-4872095-2-1.html)附录：论坛高手兄弟们的交流记录（注意他们语言中透露出的知识及DIY技能技巧）mmm12345:CD格式有左对齐右对齐，估计你这板子支持的格式和你输入的格式不一致。
moxuyz:1、灯一直在闪，锁不住信号，那么这应该是同轴信号到接收板的问题，断开接收板和你CD 主板的连接，是否能正常锁定信号？2、查PCM1716的文档，看看它接收的是什么格式的信号，再确定给他什么信号。
3、很多CD机的解码接收的是索尼格式的信号，EIAJ，我这里提供一张I2S TO EIAJ的图，有需要者可以用（已经用TDA1543A试验过可用）。
4、CS8412好像能出多种格式的串行信号，查查了解一下。
mrliuzhong:多谢moxuyz兄弟帮我们查资料呀。
刚才我把接收板上的IS信号的四条线取下（只留下+5V，地线），给接收板加同轴或光纤信号，上面的指示灯一直是亮的，只有轻微的闪烁，这可以说明是锁住了输入信号，只要把IIS的信号的线一插上，指示灯又是不停地闪烁，锁不住信号的样子。
这怎么处理呢？按兄弟你的指点，去看一下PCM1716E的资料(1)能够处理24bit96KHz规格的数字音频信号，同时也支持以前的16bit,20bit精度的音频数据，取样频率的覆盖范围从16KHz-96KHz.(2)总谐波失真为一％dB.动态范围为106dB（当时钟抖动低至40PS时它的动态范围则高达120dB），信噪比为106dB.通道分离度为102dB.(3)内置有高性能的8位数字滤波器，通带外衰减为82dB（优于雅马哈的高级数字滤波器YM3443的70dB),通带内纹波系数为士0.002dB.它处理的音频范围这么宽,怎么会出现这个问题呢?按你的指点,我去把接收板与主板的排线断开来试(只留下电源+5V),看这接收板能否锁住信号.moxuyz:首先你确定你的接收板是不是正常接收到同轴信号，锁定，并出I2S；第二步，我看了PCM1716E的文档，它能接收几种格式的数字信号，也就是说通过设置正确它就能接收左对齐或者右对齐等格式的信号，它是能正常和CS8414配合使用的，你看看PCM1716E文档8、9页会有相关的说明，设置成硬件模式，并设置成接收I2S格式信号就可以mrliuzhong:谢兄弟帮我们查资料呀。
刚才我把接收板上的IS信号的四条线取下（只留下+5V，地线），给接收板加同轴或光纤信号，上面的指示灯一直是亮的，只有轻微的闪烁，这可以说明是锁住了输入信号，只要把IIS的信号的线一插上，指示灯又是不停地闪烁，锁不住信号的样子。
这怎么处理呢？moxuyz:看看你CD主板上的16.9344晶振是不是给PCM1716用的，如果是，那么你的CS8414接收板到CD主板的MCLK是不用接的；检查PCM1716的25脚的电压，25脚低电平就静音，高电平才有声出，应该是这样吧；接收格式的设置P24-H,P28-H,P23-H(24bit)L(16bit) P25高电平是5V，低电平就是没有电压，你可以先恢复CD机的接线，用万能表测25脚，操作CD机。
出仓》不放碟》入仓》等待提示无碟，提示无碟的时候显示的电压就是静音状态的电压；出仓》放碟》入仓》正常播放，这时候25脚的电压就是正常播放不静音状态的电压。
mrliuzhong:很感谢你提供方法。
25脚H,L电平参数是多少？请你告诉我们详细的设置方法，好吗？moxuyz:确定了不静音状态的电压，那你就直接给25脚一个电压就可以了。
具体操作应该就是：断开25脚与电路板的连接，直接把25脚接到8脚VDD+5Vmrliuzhong:非常感谢你为我们操心,按照你的指点,作了这些测试,结果是:1.CD主板上的16.9344晶振是给PCM1716用的，CS8414接收板到CD主板的MCLK(系统时钟)不接时,接收板上的显示灯一直是亮的了,只有很轻微的闪烁了,表明信号可能是锁定了;2.恢复CD机的接线，用万能表测25脚，操作CD机。
出仓》不放碟》入仓》等待提示无碟，提示无碟的时候25脚对地显示的电压是5V；出仓》放碟》入仓》正常播放，这时候25脚的电压就是正常播放不静音状态的电压也是5V，ＣＤ机模拟输出正常。
说明２５脚一直都没静音的吧？３.取掉ＣＤ机的Ｉ２Ｓ排线，ＤＳＡ控制排线，插上接收板的Ｉ２Ｓ排线（不接ＭＣＬＫ系统时钟）到主板对应的Ｉ２Ｓ插座，给接收板输入同轴或光纤信号，供上５Ｖ的电源后，指示灯也一直常亮了（只有轻微一点闪烁），表明信号可能锁定，再测试１７１６Ｅ的２５脚时，给接收板输入同轴信号还是断开同轴信号，都是高电平５V,模拟输出就是没有声音出来。
这下子是什么问题呢？请兄弟帮分析一下：ＣＤ机芯和接收板给主板的Ｉ２Ｓ口提供信号后，测得１７１６的２５脚对地电压都是５Ｖ的高电平，没有静音，可是ＣＤ机就有正常的模拟音频出来，供给接收板同轴或光纤信号时，ＣＤ机就没有模拟音频出来，没声音了，无法理解呀？刚才研究了一下接收板的CS8414芯片,通过修改设定M0,M1,M2,M3可以输出不同的格式,具体怎么样设置还有待于学习,也请兄弟给快速扫盲设置的问题.这接收板背面目前是１５４１解码的设置（Ｍ１接５Ｖ，Ｍ０，Ｍ２，Ｍ３接地），如何设置可以适用这ＣＤ机的格式，请指点80后:跟着I2S走下线都走到什么IC这些IC受什么操作控制应该还要硬改一些东西的不硬改在碟机播放状态下换掉输入信号看能否欺骗到主控芯片使之有声音输出改PCM1716E意义不大,只能作为探讨.mrliuzhong:非常感谢兄弟提供解决思路和好方法.欺骗到主控芯片使之有声音输出这CD机有特色,主板也不想去摩改.只能从接收板上去想法修改.moxuyz:确定1716目前是接收的什么格式。
步骤：恢复CD机，播放状态，测对地电压：P24、P23、P28、P26、P27mrliuzhong:我则才按55楼兄弟的思路:欺骗主控芯片使之有声音输出没成功,只有噪声出来.(CD机播放时取掉I2S线,插上接收板的I2S线)mrliuzhong:测试过P24、P23、P28、P26、P27全是0V低电平,只有P20P22P25是5V高电平80后:信号已经锁定？有噪音输出，没有静音，那就是输入格式不正确了,调整接受板.CD不处于播放状态,大多数的CD机都处于静噪状态,有些是前端芯片，有些是模拟输出端三极管或继电器静噪.mrliuzhong:接收板上的指示灯是亮的,表明是有信号锁定.有噪声出来,是音频没被解码出来.有可能输入输出格式不对的.这接收板只有M0,M1.M2,M3可以调整.moxuyz:P24低电平，1716为硬件设置模式，对的；P23\P28低电平，1716接收的是16bit右对齐格式的数据；你的8141接收板如果原来是给1541用的，格式不对，需要设置成输出16bit 右对齐格式。
mrliuzhong:按照这个图表:请问1.Pin24（L低电平）为硬件模式没错;2.这个本来是IIS输入,PCM1716E设置为"Pin28（H高电平）/Pin23（L低电平）16-Bit Data Word,I2S Format"才对,怎么它弄成了"Pin28（L低电平）/Pin23（L低电平）为16bit，Normal, Right Justified"呢?3."Pin26（L低电平）/Pin27（H高电平）为44.1kHz"才对，怎么测试结果为:Pin26（L 低电平）/Pin27（L低电平）"这结果是OFF(而不是44.1kHz),我反复测试第27,28脚都为低电平,CD播放又正常出声,不解呀?只好按你的指点去弄接收板上的(M0,M1,M2,M3)设置,也不想把原装无修摩CD机的主板拿来搞了.另外从主板上的PCM1716E芯片来看,只有20,22,25脚有接线,别的什么23,24,26,27,28的脚上没接线.mrliuzhong:这接收板背面原来是1541解码接法,就是上表的模式2(M1接5V.M0,M2,M3接地),我想，这接收板的M0,M1,M2,M3如果按上表的模式5（Ｍ0,M2接5V,M1,M3接地）设置，就会输出16bit右对齐格式，请各位高手指正。
