地形图图式规范
最新整理常用地形图式规范.doc
常用图式、规范贵州省第一测绘院2010年3月16日引言为认真贯彻和落实《中华人民共和国测绘法》和《国务院关于加强测绘工作的意见》以及国家测绘局印发的《关于加强测绘质量管理的若干意见》，进一步提高测绘质量，为经济社会发展和全面建设小康社会提供更为可靠的测绘保障服务，促进测绘事业和地理信息产业又好又快发展，贵州省第一测绘院决定举办“2010度职工岗位培训”，这对当前和今后一段时间，以科学发展观统筹测绘质量管理工作，强化测绘质量管理，进一步全面提升测绘产品整体质量水平是非常有意义非常重要。
测绘质量关系到各项工程建设的质量、安全和人民日常社会生活，关系到经济社会规划决策的科学性、准确性，关系到国家主权、利益和民族尊严，关系到国家信息化建设的顺利进行。
因此，提高测绘质量，是国家信息化发展和重大工程建设质量的基础保证，是提高政府管理决策水平的重要途径，是维护国家主权和人民群众利益的现实需要，也是测绘事业和地理信息产业实现可持续发展的必然要求。
测绘项目出资人要依法择优选择项目承担单位，并自觉接受测绘行政主管部门的监督；设计单位要按国家有关法律法规和技术标准进行项目设计，确保设计质量，应无条件帮助解决因设计造成的质量问题，并承担设计质量责任；施测单位必须严格按照合同、有关标准、项目设计书施测，确保所使用的仪器、设备、软件、测绘成果等符合国家有关规定，对测绘成果质量负责；负责质量检验或验收的单位及专家，要严格依据国家有关规定、标准和设计书的要求，对项目进行检验或验收，并对作出的结论负责。
测绘质量管理涉及到测绘项目出资人、设计单位、施测单位、测绘监理单位、负责质量检验或验收的单位及专家等，测绘项目参与各方共同对测绘项目质量负责。
这五家只有通力合作，齐抓共管，加强测绘质量管理，才能实现进一步提高测绘产品质量满足社会需要的根本目标。
针对这些情况，本讲内容涉及面较广，又因时间短，对内容的选取，组织安排产生了难度。
只能在顾及面的基础上，重点地讲一些重要而又突出的问题，作为学习和实践的引导和钥匙。
地形图图式规范
7
数量注记 用数字说明制图对象数量特征的注记，例如高程、 等值线数值、道路长度和航海线里程
流速
等高线
2011
Computer cartography – YiFu House – ChuZhou University
8
说明注记 图廓外所附的各种文字说明或图表的注记，如图名 、图号、行政区划、比例尺、坐标系、高程系、制 图单位、出版时间等
居民地与设施
指人民居住 的房屋及相 关设施如矿 井、水塔等 人工要素
2011
Computer cartography – YiFu House – ChuZhou University
26
交通
2011
Computer cartography – YiFu House – ChuZhou University
29
地貌
2011
Computer cartography – YiFu House – ChuZhou University
30
植被与土质
2011
Computer cartography – YiFu House – ChuZhou University
31
Content 地形图图式基础
地形图符号规范 地形图辅助要素
2011
Computer cartography – YiFu House – ChuZhou University
33
依比例尺符号
2011
Computer cartography – YiFu House – ChuZhou University
34
半依比例尺符号 符号旁标注宽度尺寸值
2011
1-500地形图测量规范
竭诚为您提供优质文档/双击可除1:500地形图测量规范篇一：1：500地形图测量技术设计书农业管理干部学院济南校区1:500地形图技术设计书20xx年12月22日目录1.任务概述……………………………………………………32.测区概况及已有成果资料情况……………………………33.作业依据……………………………………………………44.平面坐标系统、高程系统和基本等高距…………………55.各等级控制点埋石、密度…………………………………56.基础控制测量………………………………………………67.图根控制测量………………………………………………78.地形图测绘…………………………………………………89.保证质量主要措施和要求.......................................1910.拟投入设备、人员及费用.......................................2111.成果检查验收及资料提交 (22)1任务概述为满足农业管理干部学院济南校区的规划建设的需求，本测量队承担了校区1:500数字化地形图测绘任务。
根据项目要求，项目的具体任务如下：（1）在农业管理干部学院济南校区范围内全野外采集1:500比例尺地形图要素；（2）绘制农业管理干部学院济南校区1:500比例尺地形图。
为规范作业，统一技术要求，确保项目成果质量，依据国家、省和农业管理干部学院基础地理信息采集的技术标准和规范，编写本项目技术设计书，以此作为本项目生产的主要依据。
2测区概况及已有成果资料情况2.1测区概况农业管理干部学院济南校区位花园路北农干院路东，属于平原地形，用地大致呈不规则长方形，南北宽约500米，东西长约不足800米。
整个校园地形比较简单，地势呈南高北低，高程1米至3米，且校内树木茂盛，通视条件良好。
2.2已有成果资料（1）测区内有农业管理干部学院测量的自有导线点若干：（2）农业管理干部学院济南校区google卫星地图复印件一份（3）20xx年济南校区平面cad图一份3作业依据（1）《1：5001：10001：2000外业数字测图技术规程》（gb/14912-20xx）；（2）国家基本比例尺地形图图式《第1部分：1:5001:1000 1:2000地形图图式》（gb/t20257.1－20xx）；（3）《数字测绘产品检查验收规定和质量评定》（gb/t18316－20xx）；（4）《测绘成果质量检查与验收》gb/t24356—20xx;（5）《城市测量规范》cjj8-99；（6）《测绘产品检查验收规定》ch1002-1995；（7）《测绘产品质量评定标准》ch1003-1995；（8）gb14804-93《1：500、1：1000、1：2000地形图要素分类与代码》；（9）gb12898-91《国家三、四等水准测量规范》；（10）《农业管理干部学院济南校区1:500地形图技术设计书》。
地形图图式
3
略为缩小或移动次要地物符号。线状地物符号相距很近时，可采用共线表示。 3.4.4 实地上有些建筑物、构筑物，图式中未规定符号，又不便归类表示者，可实测该物体的地面轮廓图形，并加注说明。 3.4.5 本图式中土质和植被符号栏中，以点线框者，表示应以地类界符号表示实地范围线；以实线框者，不表示范围线，只在范围内配置符号。 3.4.6 符号旁的宽度、深度、比高等数字注记，小于 3m 的，测注至 0.1m；大于 3m 的，测注至整米。
I
GB/T ××××─××××
引言
现行国家标准或测绘行业标准的地形图图式有：GB/T 7929《1:500 1:1000 1:2000 地形图图 式》、GB/T 5791《1:5 000 1:10 000 地形图图式》、GB/T 12342《1:25 000 1:50 000 1:100 000 地形图图式》、GB 15944《1:250 000 地形图编绘规范及图式》、GB/T 14512《1:1000 000 地形图编 绘规范及图式》、ZBA 79001《1:500 000 地形图编绘规范及图式》。这些标准的实施均已近二十年， 它们在我国测绘生产工作中起到了重要的作用。为了适应数字测绘生产的需要，建立新的地形图数 据生产与建库标准体系，有必要调整地形图图式标准结构。调整后的结构如前言所述。
地形图测量规范标准
地形图测量规（资料来自工程测量规中）第一节一般规定第4.1.1条测图的比例尺根据工程性质、设计阶段和规模大小，可按表4.1.1选用。
第4.1.2条地形的类别划分，应根据地面倾角（α）大小确定，并应符合下列规定：地形图的基本等高距，应按表4.1.2选用。
第4.1.3条地形图的图式，应符合现行国家有关标准的规定，国家标准图式中没有规定的地物、地貌可自行补充，但应在技术报告书中注明。
第4.1.4条地形测量的区域类型，可划分为一般地区、城镇居住区、工矿区和水域。
第4.1.5条地形图图上地物点相对于邻近图根点的位置中误差，应符合表4.1.5的规定。
第 4.1.6条等高线插求点对邻近图根点的高程中误差，应符合表4.1.6的规定。
第4.1.7条工矿区细部点位置和高程的中误差，应符合表4.1.7的规定。
第4.1.8条地形原图制作时，宜选用厚度为0.07～0.10mm，伸缩率小于0.2‰的聚酯薄膜。
第4.1.9条地形图的分幅，可采用矩形或正方形。
图幅的编号，宜采用图幅西南角坐标的千米数表示。
小测区可采用顺序编号；对于已施测过地形图的测区，亦可沿用原有的分幅和编号。
第4.1.10条图廓格网线绘制和控制点的展点误差，不应大于0.2mm。
图廓格网的对角线、图根点间的长度误差，不应大于0.3mm。
第4.1.11条每幅图应测出图廓外5mm，图幅的接边误差不应大于本规表4.1.5和表4.1.6规定值的22倍，小于规定值时，可平均配赋；超过规定值时，应进行实地检查和修改。
第4.1.12条地形图应经过业检查、实地的全面对照及实测检查，实测检查量不应少于测图工作量的10%。
第二节图根控制测量第4.2.1条图根点的精度，相对于邻近等级控制点的点位中误差，不应大于图上0.1mm；高程的中误差，不应大于测图基本等高距的1/10。
第4.2.2条图根平面控制点的布设，可采用图根三角、图根导线、电磁波测距仪用极坐标或交会点等方法。
当在等级点下加密时，图根控制不宜超过2次附合。
地形图图式总则

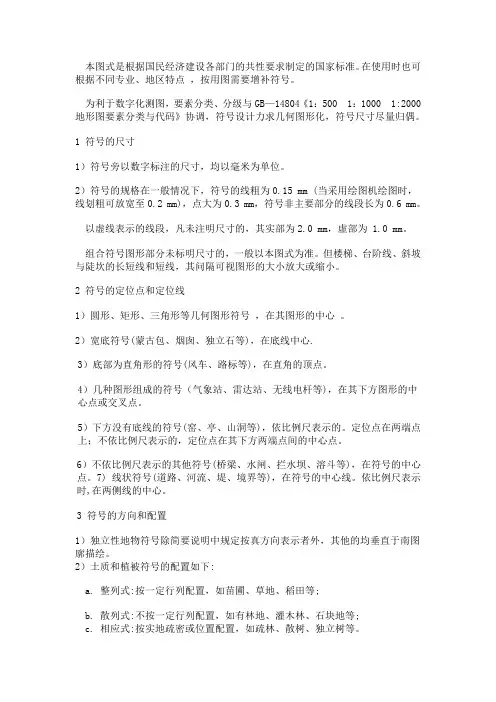

本图式是根据国民经济建设各部门的共性要求制定的国家标准。
在使用时也可根据不同专业、地区特点，按用图需要增补符号。
为利于数字化测图，要素分类、分级与GB—14804《1：500 1：1000 1:2000 地形图要素分类与代码》协调，符号设计力求几何图形化，符号尺寸尽量归偶。
1 符号的尺寸1）符号旁以数字标注的尺寸，均以毫米为单位。
2）符号的规格在一般情况下，符号的线粗为0.15 mm (当采用绘图机绘图时，线划粗可放宽至0.2 mm)，点大为0.3 mm，符号非主要部分的线段长为0.6 mm。
以虚线表示的线段，凡未注明尺寸的，其实部为2.0 mm，虚部为 1.0 mm。
组合符号图形部分未标明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其问隔可视图形的大小放大或缩小。
2 符号的定位点和定位线1）圆形、矩形、三角形等几何图形符号，在其图形的中心。
2）宽底符号(蒙古包、烟囱、独立石等)，在底线中心.3）底部为直角形的符号(风车、路标等)，在直角的顶点。
4）几种图形组成的符号（气象站、雷达站、无线电杆等)，在其下方图形的中心点或交叉点。
5）下方没有底线的符号(窑、亭、山洞等)，依比例尺表示的。
定位点在两端点上；不依比例尺表示的，定位点在其下方两端点间的中心点。
6）不依比例尺表示的其他符号(桥梁、水闸、拦水坝、溶斗等)，在符号的中心点。
7) 线状符号(道路、河流、堤、境界等)，在符号的中心线。
依比例尺表示时,在两侧线的中心。
3 符号的方向和配置1）独立性地物符号除简要说明中规定按真方向表示者外，其他的均垂直于南图廓描绘。
2）土质和植被符号的配置如下:a. 整列式:按一定行列配置，如苗圃、草地、稻田等;b. 散列式:不按一定行列配置，如有林地、灌木林、石块地等;c. 相应式:按实地疏密或位置配置，如疏林、散树、独立树等。
3）土质或植被面积较大时，其符号间隔可放大1~3倍描绘;在能表示清楚的原则下，也可采用注记的方法表示;还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
测绘实用标准国家实用标准
序号
标准名称
标准编号
概要说明
1
1∶500 1∶1000
1∶2000 地形图航空摄影规范
GB/T 6962—2005
规定了1∶500、1∶1000、1∶2000地形图航空摄影的技术要求、成果质量的检查方法及航摄器材和航摄成果的保管要求。
2
1∶500 1∶1000
1∶2000地形图航空摄影测量内业规范
规定了三角测量的布设原则、基本精度指标与主要技术要求。
43
大地天文测量规范
GB/T 17943—2000
规定了在陆地上测定天文经度、天文纬度和天文方位角的施测原则、测定方法和精度要求等。
44
加密重力测量规范
GB/T 17944—2000
规定了在陆地上进行重力测量的布测原则、精度要求、施测方法等。
45
GB/T 12341—2008
规定了采用模拟、解析航空摄影测量方法测绘1∶25000、1∶50000、1∶100000地形图的外业作业基本要求。
6
国家基本比例尺地图编绘规范 第1部分：1∶25000 1∶50000 1∶100000地形图编绘规范
GB/T 12343.1―2008
GB/T 12343的本部分规定了编绘1∶25000、1∶50000、1∶100000地形图的基本要求、技术方法和地形图各要素的综合要求和技术指标。
1∶2000 地形图航空摄影测量数字化测图规范
GB/T 15967—2008
规定了用解析航空摄影测量方法进行1∶500、1∶1000、1∶2000地形图数字化测图作业的基本要求和成果精度要求。
28
遥感影像平面图制作规范
GB/T 15968—2008
38地形图图式
地形图图式地图由数学要素、地理要素和其它辅助性要素三部分构成，其中地理要素是地图的主体。
这些要素可由多种地图语言来表达，由于地理要素通常都具有一定的形状特征，因此常使用图形语言（即图形符号）对其进行描述。
根据地图描述的对象和使用目的不同，可以构造不同的图形来表示地理、人文实体。
专题地图一般都用专门设计的图形来表示一定的地理事物；而1:500、1:1000、1:2000等大比例尺地形图上所使用的符号进行了标准化，这种标准化的图形有利于地图的通用性和大众化。
一、地物符号（如7-9所示）根据国家测绘总局颁发的《地形图图式》，地物符号分为三种：比例符号、非比例符号、半比例符号。
1、比例符号能将地物的形状、大小和位置按比例尺缩小绘在图上以表达其轮廓特征的符号。
这类符号一般是用实线或点线表示其外围轮廓，如房屋、湖泊、森林、农田等。
2、非比例符号对那些具有特殊意义的地物，轮廓较小，不能按比例尺缩小绘在图上时，就采用统一尺寸的规定符号来表示，如三角点、水准点、烟囱、消防栓等。
这类符号在图上只表示地物的中心位置，不能表示其形状和大小（即这类符号只有定位功能）。
3、半比例符号一些呈线状延伸的地物，其长度能按比例尺缩小绘在图上，而其宽度不能按比例缩绘，需用一定的符号来表示，这种符号称为半比例符号。
如表示铁路、公路、通讯线等的符号，这类符号只能表示地物的位置（以符号的中心线定位）和其长度，而不能表示其宽度。
二、地貌符号地貌是指地面高低起伏的自然形态。
地貌形态是多种多样的，按其起伏变化的情况可将其分为四种地形类型：地势起伏小，地面倾斜角一般在2°以下，高差不超过20m的，称为平地；地面高低变化大，倾斜角在2°～6°，高差不超过150m的，称为丘陵地；高低变化悬殊，倾斜角一般为6°～25°，高差一般在150m以上的，称为山地；倾斜角大多数超过25°的，称为高山地。
1：500、1：1000、1：2000地形图图式(91-100)
沼气池 采石场 天葬场 散热塔 蒸馏塔 微波传送塔 移动通信塔 电视差转台 雷达站 射电望远镜 露天货栈 煤气库
附 录 犃 （ 规范性附录 ） 说明注记简注表 类别 全名 简注
咸 苦 鱼 塘 盐 排 瀑 跌 机 枯 干 流 温 间 矿 硫
类别
全名
简注
喷 水 污 净
咸水 苦水 养鱼池塘 池塘 盐湖 水 排碱渠 、 排水渠 瀑布 跌水 系 机井 枯井 干井 自流井 温泉井 、 温泉 间流泉 矿泉 硫矿泉 毒泉
闸
樟
6.2
7.5
混2
5.6
5.8
砖
5.7
厕
7.5
砼3
5.8 5.5 5.2
（鱼） 茭
砼
6.0
樟 砼3
青
龙
港
4
6.0 6.3
砼2
／ 犌 犅 犜２ ０ ２ ５ ７． １—２ ０ ０ ７
简 要 说 明 ４． ９． ３ 地理名称 包括水系 、 地貌 、 交通和其他地理名称 。 地理名称一般注当地常用的自然名称 。 水系名称 ４． ９． ３． １ 海湾 、 海港 、 江、 河、 湖、 沟渠 、 水库等名 称 ， 按 自 然 形 状 排 列 注 出， 依其面积大小和长度选择字 海、 大， 但江 、 河名称的字大上游和支流不能大于下游和主流 。 名称一般注 在河 流 、 湖 泊的 内 部 ， 当内 部不 能容纳时 ， 可注在外侧 。 较长的河流每隔 １ 河 流 水道 被 沙洲 分成 若干 条 ， ５ｃ ｍ～２ ０ｃ ｍ 重复注记名称 ， 则名称应注在干流中 （ 一般在水道最宽处 ， 且避免将一列注记中的某一字注在沙洲上 ） 。 ４． ９． ３． ２ 地貌 山梁 、 峁、 高地等名称 。 ４． ９． ３． ２． １ 山 、 按山体大小和著名情况选用字大 ， 山 名 和 峁 名 一 般 采 用 水 平 字 列， 接 近 字 隔， 注在山顶的右侧或 上方 ， 应避免遮盖山顶特征地形 。 当山顶有高程点时 ， 高程 注在山 顶左 侧 。 当一 个 山 名包 括 几 个山 顶 则可用隔离字隔注在相应位置上 。 时， 干河床 、 干湖 、 沙滩等其他地理名称 。 ４． ９． ３． ２． ２ 沙地谷地 、 注记一般注在物体的内部或适当位置上 ， 其字大等级按面积大小选择注出 。
新旧版1：500 1：1000 1：2000 比例尺地形图图式解读
新旧版1：500 1：1000 1：2000 比例尺地形图图式解读本文通过对新版本《国家基本比例尺地图图式第一部分1：500、1：1000、1：2000地形图图式》（GB/T 20257.1-2007）大比例尺地形图图式的解读，按地形图要素分类比较并归纳新旧两套图式的不同之处，并指出了该《图式》的特点及存在的不足，使广大从事测绘工作的人员能更快适应和理解新图式。
标签：数字地图地形图图式变化及特点1引言地形图（topographic map）指的是地表起伏形态和地理位置、形状在水平面上的投影图。
具体来讲，将地面上的地物和地貌按水平投影的方法，并按一定的比例尺缩绘到图纸上，这种图称为地形图。
地形图图式是地形图上表示各种地物和地貌要素的符号、注记和颜色的规则和标准，是测绘和使用地形图所依据的技术文件之一，由测绘主管部门立法颁布实行。
地形图图式是一个活动的载体，其负载的各种符号、形状、大小、多少取决于科学技术的发展以及地物地貌等各种形式自然变化和人类人为的各种活动，这样中国就有1964年版、1974年版、1977年版、1996年版、2007年版的《1：500、1：1000、1：2000地形图图式》，图式的变化和修订是社会发展的必然。
07版图式中各种地物的表示更加简捷，符号更加形象和完整。
新版《图式》的出发点，着眼于数字化地形图的出图及入库，抛弃了手工绘图，便于识图。
更能适应数字测绘现状和信息化测绘的发展趋势。
本文对新版1：500 1：1000 1：2000比例尺地形图图式进行了详细解读。
2解读通过07版新图式与96版旧图式相比，07 版新图式变化较大。
新版图式中符号尺寸的尺寸说明比较详细到位、分类（层）较明确，新版《图式》在符号的尺寸及符号间相互关系上更趋于严谨，便于出图。
调整并规范了《图式》符号的标准结构，提高了在应用领域的兼容性。
新版《图式》的变化及特点有以下几点：（1）地形图颜色规定不同。
96 版图式对于地形图颜色规定采用蓝晒复制或单色印刷，视用图需要可以使用黑棕绿三色印刷。
工程测量规范GB50026-2007地形测量
工程测量规范GB50026-2007地形测量一般规定5．1．1 地形图测图的比例尺，根据工程的设计阶段、规模大小和运营管理需要，可按表选用。
地形图可分为数字地形图和纸质地形图，其特征按表 5．1．2 分类。
地形的类别划分和地形图基本等高距的确定，应分别符合下列规定：应根据地面倾角(α)大小，确定地形类别。
地形图的基本等高距，应按表 5．1．3 选用。
地形测量的区域类型，可划分为一般地区、城镇建筑区、工矿区和水域。
地形测量的基本精度要求，应符合下列规定：地形图图上地物点相对于邻近图根点的点位中误差，不应超过表 5．1．5-1 的规定。
等高(深)线的插求点或数字高程模型格网点相对于邻近图根点的高程中误差，不应超过表5．1．5-2 的规定。
工矿区细部坐标点的点位和高程中误差，不应超过表 5．1．5-3 的规定。
地形点的最大点位间距，不应大于表 5．1．5-4 的规定。
地形图上高程点的注记，当基本等高距为 0．5m 时，应精确至 0．0lm；当基本等高距大于 0．5m 时，应精确至 0．1m。
地形图的分幅和编号，应满足下列要求：地形图的分幅，可采用正方形或矩形方式。
图幅的编号，宜采用图幅西南角坐标的千米数表示。
带状地形图或小测区地形图可采用顺序编号。
对于已施测过地形图的测区，也可沿用原有的分幅和编号。
地形图图式和地形图要素分类代码的使用，应满足下列要求：地形图图式，应采用现行国家标准《l：500 1：1000 1：2000 地形图图式》GB／T 7929 和《1：5000 1：10000 地形图图式》GB／T 5791。
地形图要素分类代码，宜采用现行国家标准《1：500 1：1000 1：2000 地形图要素分类与代码》GB 14804 和《1：5000 1：10000 1：25000 1：50000 1：100000 地形图要素分类与代码》GB ／T 15660。
对于图式和要素分类代码的不足部分可自行补充，并应编写补充说明。
常用地形图式、规范
常用图式、规范贵州省第一测绘院2010年3月16日引言为认真贯彻和落实《中华人民共和国测绘法》和《国务院关于加强测绘工作的意见》以及国家测绘局印发的《关于加强测绘质量管理的若干意见》，进一步提高测绘质量，为经济社会发展和全面建设小康社会提供更为可靠的测绘保障服务，促进测绘事业和地理信息产业又好又快发展，贵州省第一测绘院决定举办“2010度职工岗位培训”，这对当前和今后一段时间，以科学发展观统筹测绘质量管理工作，强化测绘质量管理，进一步全面提升测绘产品整体质量水平是非常有意义非常重要。
测绘质量关系到各项工程建设的质量、安全和人民日常社会生活，关系到经济社会规划决策的科学性、准确性，关系到国家主权、利益和民族尊严，关系到国家信息化建设的顺利进行。
因此，提高测绘质量，是国家信息化发展和重大工程建设质量的基础保证，是提高政府管理决策水平的重要途径，是维护国家主权和人民群众利益的现实需要，也是测绘事业和地理信息产业实现可持续发展的必然要求。
测绘项目出资人要依法择优选择项目承担单位，并自觉接受测绘行政主管部门的监督；设计单位要按国家有关法律法规和技术标准进行项目设计，确保设计质量，应无条件帮助解决因设计造成的质量问题，并承担设计质量责任；施测单位必须严格按照合同、有关标准、项目设计书施测，确保所使用的仪器、设备、软件、测绘成果等符合国家有关规定，对测绘成果质量负责；负责质量检验或验收的单位及专家，要严格依据国家有关规定、标准和设计书的要求，对项目进行检验或验收，并对作出的结论负责。
测绘质量管理涉及到测绘项目出资人、设计单位、施测单位、测绘监理单位、负责质量检验或验收的单位及专家等，测绘项目参与各方共同对测绘项目质量负责。
这五家只有通力合作，齐抓共管，加强测绘质量管理，才能实现进一步提高测绘产品质量满足社会需要的根本目标。
针对这些情况，本讲内容涉及面较广，又因时间短，对内容的选取，组织安排产生了难度。
只能在顾及面的基础上，重点地讲一些重要而又突出的问题，作为学习和实践的引导和钥匙。
(测绘标准)国家标准
本部分规定了1:5000、1:10000基础地理信息要素数据字典的内容结构与要素的描述。
59
基础地理信息要素数据字典 第3部分： 1:25000 1:50000 1:100000基础地理信息要素数据字典
GB/T 13977—1992
规定了用航空摄影测量方法测绘1∶5000、1∶10000地形图的规格、精度及外业作业的基本要求。
16
国家基本比例尺地形图分幅和编号
GB/T 13989—1992
规定了国家基本比例尺地形图的分幅、编号及编号应用的公式。
17
1∶5000 1∶10000地形图航空摄影测量内业规范
（测绘标准）国家标准
序号
标准名称
标准编号
概要说明
1
1∶500 1∶1000
1∶2000 地形图航空摄影规范
GB/T 6962—2005
规定了1∶500、1∶1000、1∶2000地形图航空摄影的技术要求、成果质量的检查方法及航摄器材和航摄成果的保管要求。
2
1∶500 1∶1000
1∶2000地形图航空摄影测量内业规范
13
坐标展点仪
GB/T 13605—1992
规定了平台式直角坐标展点仪的分类、基本参数、技术要求、试验方法和检验规则以及标志、包装、运输及贮存等。
14
基础地理信息要素分类与代码
GB/T 13923—2006
规定了基础地理信息要素分类与代码，用以标识数字形式的基础地理信息要素类型。
15
1∶5000 1∶10000地形图航空摄影测量外业规范
规定了地形数据库与地名数据库技术接口设计的要求以及技术实施的方法和步骤。
40
1,2000地形图测量规范
竭诚为您提供优质文档/双击可除1,2000地形图测量规范篇一：1500地形图测量要求地形图测量技术要求一、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与测图用途有关的各项要素。
地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。
1．测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。
1.2各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心位置，按图式规定符号表示。
2．居民地和垣栅的测绘2.1居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。
2.2房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数。
1：500与1：1000比例尺测图，房屋应逐个表示，临时性房屋可舍去；1：2000比例尺测图可适当综合取舍，图上宽度小于0.5mm的小巷可不表示。
2.3建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm 时，可用直线连接。
2.41：500比例尺测图，房屋内部天井宜区分表示；1：1000比例尺测图，图上6mm2以下的天井可不表示。
2.5测绘垣栅应类别清楚，取舍得当。
城墙按城基轮廓依比例尺表示，城楼、城门、豁口均应实测；围墙、栅栏、栏杆等可根据其永久性、规整性、重要性等综合考虑取舍。
2.6台阶和室外楼梯长度大于3m毫米，宽度大于1m毫米的应在图中表示。
2.7永久性门墩、支柱大于1m毫米的依比例实测，小于1m毫米的测量其中心位置，用符号表示。
重要的墩柱无法测量中心位置时，要量取并记录偏心距和偏离方向。
2.8建筑物上突出的悬空部分应测量最外范围的投影位置，主要的支柱也要实测。
3．工矿建（构）筑物及其它设施的测绘3.1工矿建（构）筑物及其它设施的测绘，图上应准确表示其位置、形状和性质特征。
常用地形图式、规范
常用地形图式、规范部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改常用图式、规范贵州省第一测绘院2018年3月16日引言为认真贯彻和落实《中华人民共和国测绘法》和《国务院关于加强测绘工作的意见》以及国家测绘局印发的《关于加强测绘质量管理的若干意见》，进一步提高测绘质量，为经济社会发展和全面建设小康社会提供更为可靠的测绘保障服务，促进测绘事业和地理信息产业又好又快发展，贵州省第一测绘院决定举办“2018度职工岗位培训”，这对当前和今后一段时间，以科学发展观统筹测绘质量管理工作，强化测绘质量管理，进一步全面提升测绘产品整体质量水平是非常有意义非常重要。
b5E2RGbCAP测绘质量关系到各项工程建设的质量、安全和人民日常社会生活，关系到经济社会规划决策的科学性、准确性，关系到国家主权、利益和民族尊严，关系到国家信息化建设的顺利进行。
因此，提高测绘质量，是国家信息化发展和重大工程建设质量的基础保证，是提高政府管理决策水平的重要途径，是维护国家主权和人民群众利益的现实需要，也是测绘事业和地理信息产业实现可持续发展的必然要求。
p1EanqFDPw测绘工程出资人要依法择优选择工程承担单位，并自觉接受测绘行政主管部门的监督；设计单位要按国家有关法律法规和技术标准进行工程设计，确保设计质量，应无条件帮助解决因设计造成的质量问题，并承担设计质量责任；施测单位必须严格按照合同、有关标准、工程设计书施测，确保所使用的仪器、设备、软件、测绘成果等符合国家有关规定，对测绘成果质量负责；负责质量检验或验收的单位及专家，要严格依据国家有关规定、标准和设计书的要求，对工程进行检验或验收，并对作出的结论负责。
DXDiTa9E3d 测绘质量管理涉及到测绘工程出资人、设计单位、施测单位、测绘监理单位、负责质量检验或验收的单位及专家等，测绘工程参与各方共同对测绘工程质量负责。
这五家只有通力合作，齐抓共管，加强测绘质量管理，才能实现进一步提高测绘产品质量满足社会需要的根本目标。
地形图规范
添加标题
环境污染治理：地形图可以用于环境污染治理工程的规划和设计，通过对污染源、污染 物扩散路径等的分析，制定有效的污染治理方案。
灾害防治领域应用
灾害监测与预警：利用地形图对自然灾害进行监测和预警，提高灾害防 范能力
灾害救援与评估：通过地形图分析灾区地形地貌，为救援和灾后评估提 供重要依据
防洪减灾：利用地形图进行洪水模拟和预测，制定有效的防洪减灾策略
环境保护领域应用
添加标题
环境保护规划：利用地形图数据，分析地形、水文、植被等环境要素，为制定环境保护 规划和方案提供科学依据。
添加标题
生态修复工程：地形图可以用于生态修复工程的设计和实施，通过对地形、土壤、植被 等环境要素的详细分析，制定针对性的生态修复方案。
添加标题
自然保护区管理：地形图可以为自然保护区的管理提供基础数据，帮助保护区管理人员 更好地了解保护区的地形、地貌、植被等环境特征，制定科学的管理措施。
国际标准与国外先进标准介绍
国际标准：ISO 12001地形图规范 国外先进标准：美国、英国、德国等国家地形图规范 国际标准与国外先进标准的比较 我国地形图规范与国际标准的差距及改进方向
地形图规范在实际 工作中的应用与建
议
实际工作中地形图规范的重要性
确保地形图精度 和可靠性
提高工作效率和 准确性
等
地形图的符号与标 注
地物符号
符号分类：点状符 号、线状符号、面 状符号
符号特点：形象直 观、易于识别
符号作用：表示地 形要素的空间位置 和属性特征
符号应用：在地图 制作、地理信息系 统等领域广泛应用
地貌符号
等高线：表示地形 高低起伏的线
高程注记：表示地 形点的高程
了解地形图图式,地形图制图规范化【字体注记篇】
等线体
黑体
黑体
黑体
楷体
楷体_GB2312
5
字体样式的设置对照
CASS 字体大小
CASS 字体大小的设置和选择的字体、字体高度、宽度比例、倾
斜角度和绘图比例尺等有关。
CASS 字体高度=图式字体高度÷2 1:500
CASS 字体高度=图式字体高度
1:1000
CASS 字体高度=图式字体高度×2 1:2000
加载方法：①将字体复制到 C:\Windows\Fonts 目录下
②打开电脑
控制面板
字体
复制
3
加载成功 五、CASS 9.1 字体设置：
字体样式的设置的选择
或直接输入命令：style
4
字体样式的设置对照表 序号 地形图图式规定 注记字体案例 CASS 样式名
CASS 字体名
1
宋体
宋体
宋体
2
粗等线体
CASS 文字注记样式
地形图图式规定
8
需要修改的地方包括： 1、政府机关“仿宋应为宋体”。 2、山、河、渠、湖、书库等水系“细等线体应为左斜宋体” 3、山名、山梁、高地、三峁等“中等线体应为正等线体”； 4、其他地理名称“仿宋体应为宋体”； 5、铁路、高速公路、国道名称、快速路名称“中等线体应为正 等线体”。 6、支路、内部路（巷道、内部路）“中等线应为细等线体”。 7、桥梁名称（大、小型桥梁名称）“中等线体应为细等线体”。 8、比高、水深“正等线体应为长等线体”。
style字体样式的设置对照表序号地形图图式规定注记字体案例cass样式名cass字体名宋体宋体宋体仿宋体仿宋体仿宋gb2312倾斜角度15宋体左斜宋体左斜宋体倾斜角度15长中等线体长中等线体方正中等线简体10中等线体方正中等线简体11黑体12黑体黑体13楷体楷体gb2312字体样式的设置对照cass字体大小cass字体大小的设置和选择的字体字体高度宽度比例倾斜角度和绘图比例尺等有关
常用地形图式、规范
常用图式、规范贵州省第一测绘院2010年3月16日引言为认真贯彻和落实《中华人民共和国测绘法》和《国务院关于加强测绘工作的意见》以及国家测绘局印发的《关于加强测绘质量管理的若干意见》，进一步提高测绘质量，为经济社会发展和全面建设小康社会提供更为可靠的测绘保障服务，促进测绘事业和地理信息产业又好又快发展，贵州省第一测绘院决定举办“2010度职工岗位培训”，这对当前和今后一段时间，以科学发展观统筹测绘质量管理工作，强化测绘质量管理，进一步全面提升测绘产品整体质量水平是非常有意义非常重要。
测绘质量关系到各项工程建设的质量、安全和人民日常社会生活，关系到经济社会规划决策的科学性、准确性，关系到国家主权、利益和民族尊严，关系到国家信息化建设的顺利进行。
因此，提高测绘质量，是国家信息化发展和重大工程建设质量的基础保证，是提高政府管理决策水平的重要途径，是维护国家主权和人民群众利益的现实需要，也是测绘事业和地理信息产业实现可持续发展的必然要求。
测绘项目出资人要依法择优选择项目承担单位，并自觉接受测绘行政主管部门的监督；设计单位要按国家有关法律法规和技术标准进行项目设计，确保设计质量，应无条件帮助解决因设计造成的质量问题，并承担设计质量责任；施测单位必须严格按照合同、有关标准、项目设计书施测，确保所使用的仪器、设备、软件、测绘成果等符合国家有关规定，对测绘成果质量负责；负责质量检验或验收的单位及专家，要严格依据国家有关规定、标准和设计书的要求，对项目进行检验或验收，并对作出的结论负责。
测绘质量管理涉及到测绘项目出资人、设计单位、施测单位、测绘监理单位、负责质量检验或验收的单位及专家等，测绘项目参与各方共同对测绘项目质量负责。
这五家只有通力合作，齐抓共管，加强测绘质量管理，才能实现进一步提高测绘产品质量满足社会需要的根本目标。
针对这些情况，本讲内容涉及面较广，又因时间短，对内容的选取，组织安排产生了难度。
只能在顾及面的基础上，重点地讲一些重要而又突出的问题，作为学习和实践的引导和钥匙。
